STAVEBNÍ ÚPRAVY SE ZMĚNOU UŽÍVÁNÍ ZE SKLADU, POBYTOVÉ MÍSTNOSTI A KANCELÁŘE NA KNIHOVNU

Transkript

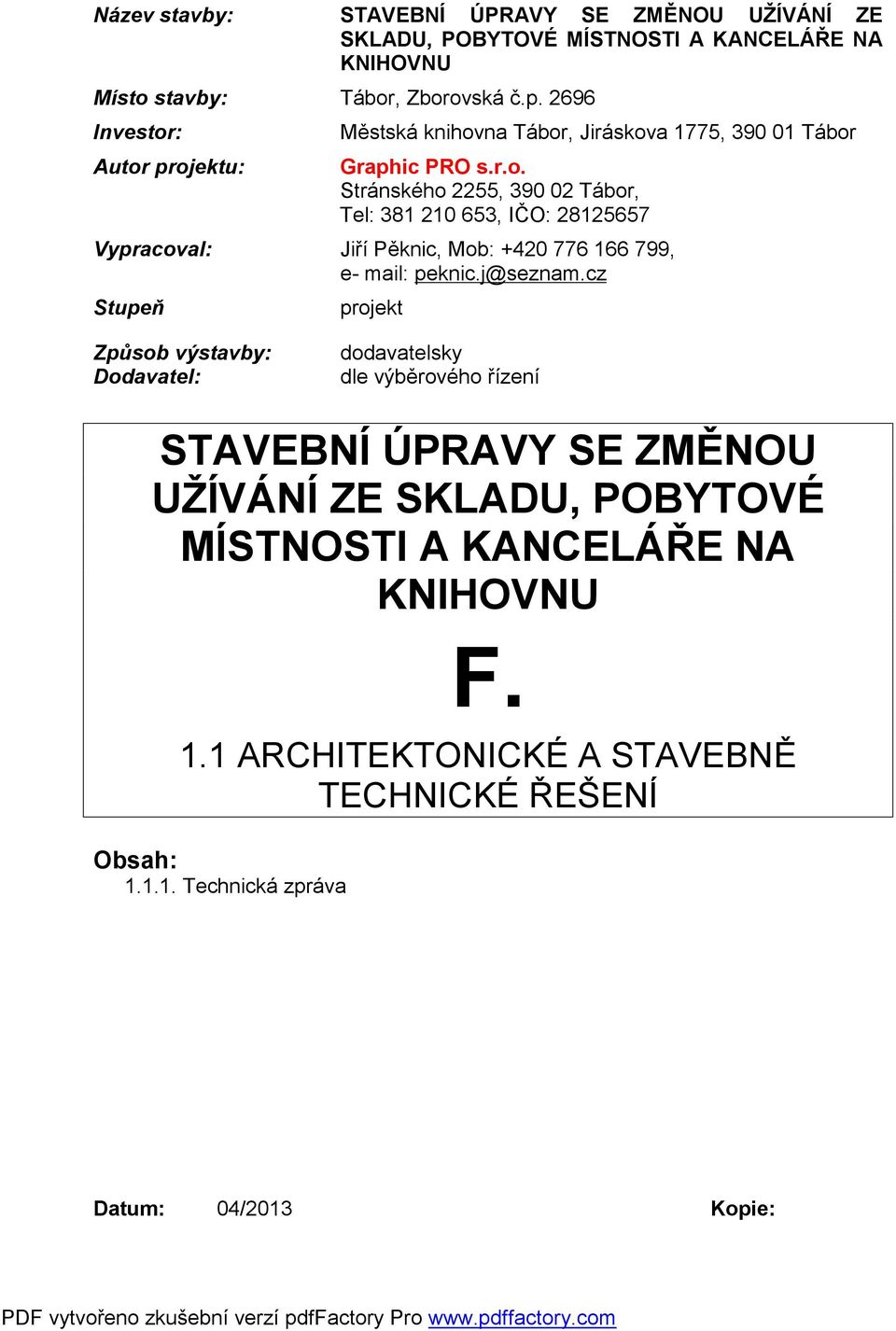

1 Název stavby: STAVEBNÍ ÚPRAVY SE ZMĚNOU UŽÍVÁNÍ ZE SKLADU, POBYTOVÉ MÍSTNOSTI A KANCELÁŘE NA KNIHOVNU Místo stavby: Tábor, Zborovská č.p Investor: Autor projektu: Městská knihovna Tábor, Jiráskova 1775, Tábor Graphic PRO s.r.o. Stránského 2255, Tábor, Tel: , IČO: Vypracoval: Jiří Pěknic, Mob: , e- mail: peknic.j@seznam.cz Stupeň projekt Způsob výstavby: Dodavatel: dodavatelsky dle výběrového řízení STAVEBNÍ ÚPRAVY SE ZMĚNOU UŽÍVÁNÍ ZE SKLADU, POBYTOVÉ MÍSTNOSTI A KANCELÁŘE NA KNIHOVNU F. 1.1 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ Obsah: Technická zpráva Datum: 04/2013 Kopie:

2 TECHNICKÁ ZPRÁVA A. ÚČEL OBJEKTU Předmětem stavby budou úpravy vnitřní dispozice a vstupu vedoucí ke změně užívání ze skladu, pobytové místnosti a kanceláře na knihovnu. Tímto řešením dojde k přesunu stávající knihovny v patře školy do přízemí a zároveň k provoznímu oddělení obou zařízení. B. ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Stavebními úpravami vznikne prostor, který bude sloužit jako veřejná knihovna s internetem včetně sociálního zařízení a zázemí zaměstnance. Součástí úprav bude vstup do objektu směrem z ulice, kde bude provedena nová betonová zámková dlažba. Vzhledem k dispozičnímu uspořádání navržené knihovny ke stávající budově školy bude upraven i stávající vstup, který bude sloužit studentům školy. Výtvarné řešení fasády bude stávající. Během stavebních pracích nebude do stávající fasády žádným způsobem zasaženo! Stávající dřevěná okna budou vybourána a osazena nová plastová bílá. Vstupní dveře budou hliníkové, barva bílá. Z hlediska vegetačních úprav se během stavby nepředpokládá vstup na stávající travnaté plochy v blízkosti stavby. Navržené stavební řešení respektuje bezbariérový pohyb u vstupu a celého přízemí objektu. C. KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ Celková užitná podlahová plocha knihovny Hlavní vstup do knihovny je z jihozápadní strany (viz. Situace). 99,30 m2 Osvětlení všech navržených místností je řešeno přirozeně okny, kromě sociálních zařízení. Umělé osvětlení bude splňovat příslušné předpisy a normy. Oslunění se neřeší, objekt je stávající. D. TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST Bourací práce: Dle projektové dokumentace budou vybourány některé vnitřní zdi nebo jejich části. Před zahájením bouracích prací je nutné přesvědčit se o vlastní funkci bouraných konstrukcí (viz. F 1.2. Stavebně konstrukční řešení). Stávající nosné konstrukce nebudou stavebními úpravami dotčeny! Ve stávající koupelně a WC budou F. Technická zpráva Strana 2

3 odstraněny keramické obklady a dlažby. Před vstupem do objektu z ulice bude odstraněna keramická dlažba. Na střeše bude odstraněno veškeré plechování atik. Příčky: Příčky budou vyzděny z příčkovek Porotherm PTH 8 P+D a 11,5 P+D P10 na maltu M5. Svislé nosné konstrukce: U vstupu ze základní školy bude vyzděný sloupek z plných cihel 290/140/65. Stávající dvě okna v proluce ke škole budou z důvodu požárních odstupů zazděna. Podle tloušťky stávajícího zdiva budou použity cihly Porotherm 11,5 P+D. Na zdivo bude v exteriéru vytvořen zateplovací fasádní systém z polystyrenu ve stejném duchu jako stávající. Překlady: Nad dveřmi v nosných stěnách a příčkách osazeny překlady Porotherm, nosné PTH 7 resp. nenosné v příčkách PTH 11,5. Omítky: Na stávajících vnitřních stěnách budou omítky opraveny vápenocementovou jádrovou omítkou v tl. 15 mm. Všechny plochy budou přeštukovány štukovou omítkou tl. 5mm. Na venkovním zdivu bude pouze opraveno ostění zateplení fasády v místě vstupních dveří. Všechny hrany (tj. i nadpraží) budou opatřeny podomítkovými profily. Během stavebním pracích nebude zasaženo do stávající fasády objektu! Výplně otvorů: Na celém objektu jsou dřevěná okna v havarijním stavu. Projektová dokumentace řeší jejich výměnu za plastová okna, barva bílá (specifikace viz. výpis oken). Součástí všech oken budou vertikální žaluzie. Vstupní dveře budou hliníkové v bílé barvě (specifikace viz. výpis dveří). Vnitřní dveře budou laminované s hladkými křídly. Dveře budou osazeny do ocelových zárubní. Dveře budou splňovat požární odolnost (viz. popisy v půdorysech a výpisu dveří). Podlahy: Stávající podlahy jsou tvořeny betonovými mazaninami s povrchem z nalepené keramické dlažby, PVC a koberce (viz. Půdorys přízemí- stávající stav). Při bouracích pracích bude povrchová úprava podlah odstraněna a vybourané drážky přebetonovány. Před položením nového povrchu budou všechny plochy vyrovnány nivelační stěrkou. F. Technická zpráva Strana 3

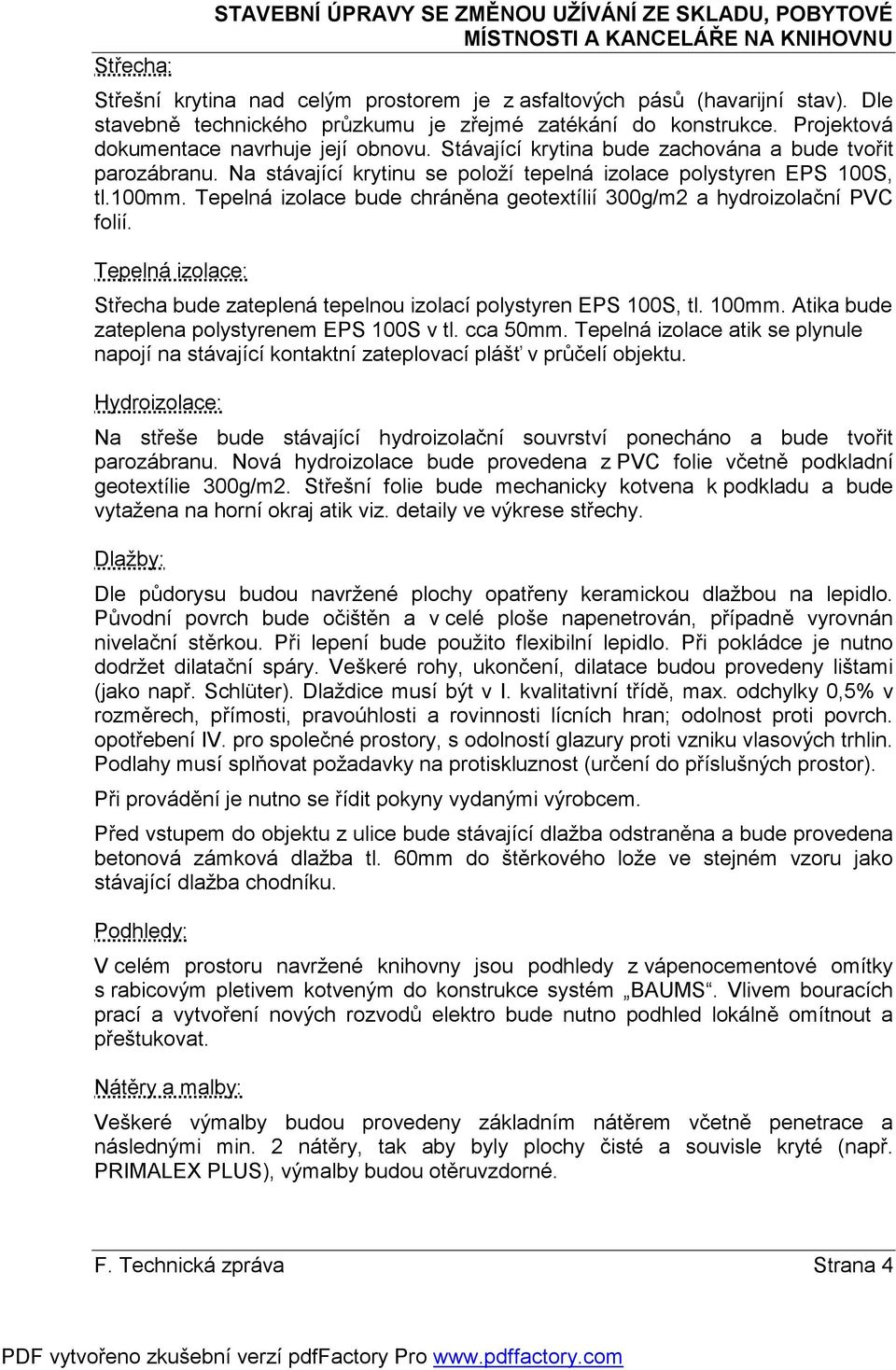

4 Střecha: STAVEBNÍ ÚPRAVY SE ZMĚNOU UŽÍVÁNÍ ZE SKLADU, POBYTOVÉ Střešní krytina nad celým prostorem je z asfaltových pásů (havarijní stav). Dle stavebně technického průzkumu je zřejmé zatékání do konstrukce. Projektová dokumentace navrhuje její obnovu. Stávající krytina bude zachována a bude tvořit parozábranu. Na stávající krytinu se položí tepelná izolace polystyren EPS 100S, tl.100mm. Tepelná izolace bude chráněna geotextílií 300g/m2 a hydroizolační PVC folií. Tepelná izolace: Střecha bude zateplená tepelnou izolací polystyren EPS 100S, tl. 100mm. Atika bude zateplena polystyrenem EPS 100S v tl. cca 50mm. Tepelná izolace atik se plynule napojí na stávající kontaktní zateplovací plášť v průčelí objektu. Hydroizolace: Na střeše bude stávající hydroizolační souvrství ponecháno a bude tvořit parozábranu. Nová hydroizolace bude provedena z PVC folie včetně podkladní geotextílie 300g/m2. Střešní folie bude mechanicky kotvena k podkladu a bude vytažena na horní okraj atik viz. detaily ve výkrese střechy. Dlažby: Dle půdorysu budou navržené plochy opatřeny keramickou dlažbou na lepidlo. Původní povrch bude očištěn a v celé ploše napenetrován, případně vyrovnán nivelační stěrkou. Při lepení bude použito flexibilní lepidlo. Při pokládce je nutno dodržet dilatační spáry. Veškeré rohy, ukončení, dilatace budou provedeny lištami (jako např. Schlüter). Dlaždice musí být v I. kvalitativní třídě, max. odchylky 0,5% v rozměrech, přímosti, pravoúhlosti a rovinnosti lícních hran; odolnost proti povrch. opotřebení IV. pro společné prostory, s odolností glazury proti vzniku vlasových trhlin. Podlahy musí splňovat požadavky na protiskluznost (určení do příslušných prostor). Při provádění je nutno se řídit pokyny vydanými výrobcem. Před vstupem do objektu z ulice bude stávající dlažba odstraněna a bude provedena betonová zámková dlažba tl. 60mm do štěrkového lože ve stejném vzoru jako stávající dlažba chodníku. Podhledy: V celém prostoru navržené knihovny jsou podhledy z vápenocementové omítky s rabicovým pletivem kotveným do konstrukce systém BAUMS. Vlivem bouracích prací a vytvoření nových rozvodů elektro bude nutno podhled lokálně omítnout a přeštukovat. Nátěry a malby: Veškeré výmalby budou provedeny základním nátěrem včetně penetrace a následnými min. 2 nátěry, tak aby byly plochy čisté a souvisle kryté (např. PRIMALEX PLUS), výmalby budou otěruvzdorné. F. Technická zpráva Strana 4

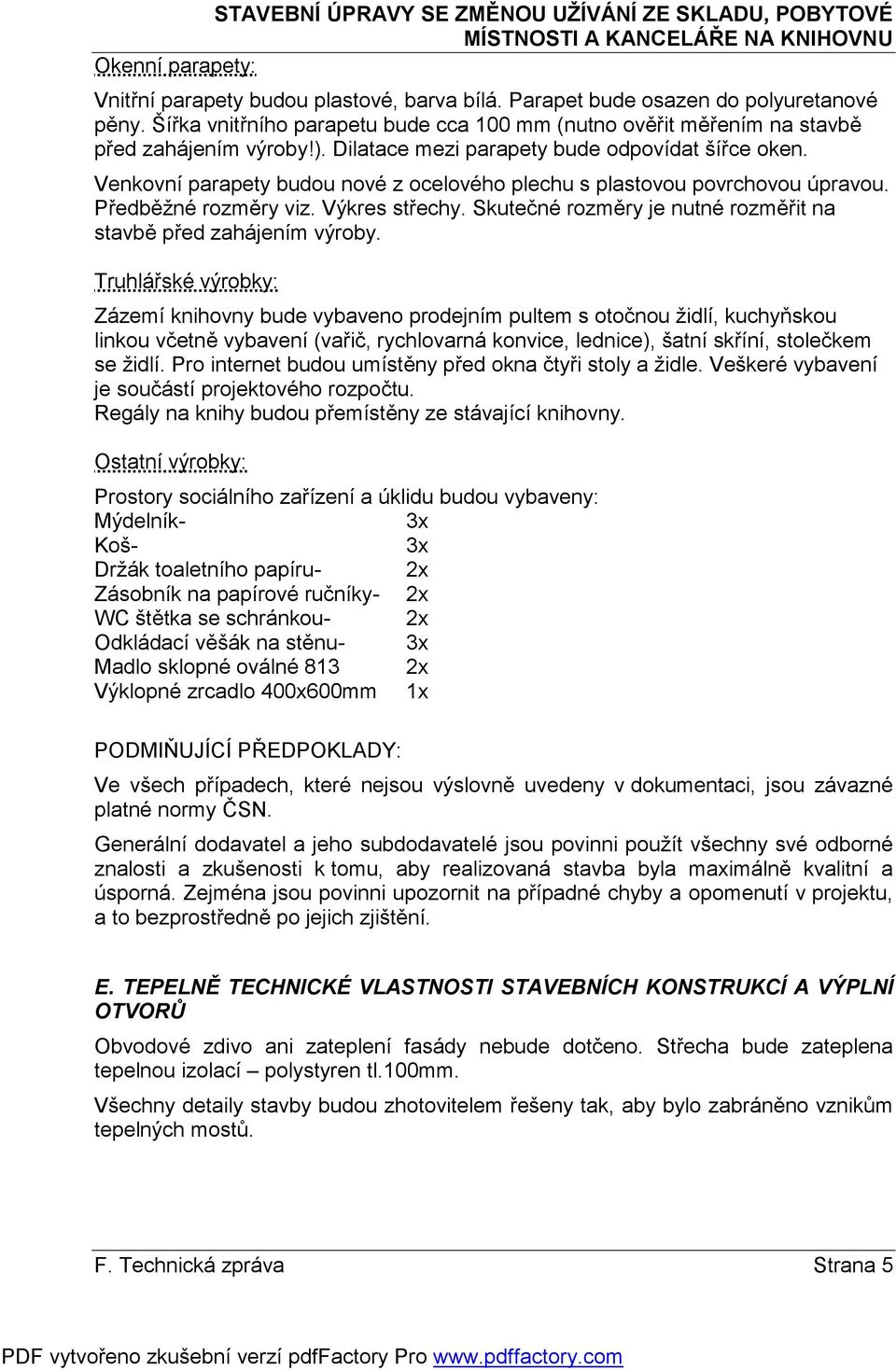

5 Okenní parapety: Vnitřní parapety budou plastové, barva bílá. Parapet bude osazen do polyuretanové pěny. Šířka vnitřního parapetu bude cca 100 mm (nutno ověřit měřením na stavbě před zahájením výroby!). Dilatace mezi parapety bude odpovídat šířce oken. Venkovní parapety budou nové z ocelového plechu s plastovou povrchovou úpravou. Předběžné rozměry viz. Výkres střechy. Skutečné rozměry je nutné rozměřit na stavbě před zahájením výroby. Truhlářské výrobky: Zázemí knihovny bude vybaveno prodejním pultem s otočnou židlí, kuchyňskou linkou včetně vybavení (vařič, rychlovarná konvice, lednice), šatní skříní, stolečkem se židlí. Pro internet budou umístěny před okna čtyři stoly a židle. Veškeré vybavení je součástí projektového rozpočtu. Regály na knihy budou přemístěny ze stávající knihovny. Ostatní výrobky: Prostory sociálního zařízení a úklidu budou vybaveny: Mýdelník- 3x Koš- 3x Držák toaletního papíru- 2x Zásobník na papírové ručníky- 2x WC štětka se schránkou- 2x Odkládací věšák na stěnu- 3x Madlo sklopné oválné 813 2x Výklopné zrcadlo 400x600mm 1x PODMIŇUJÍCÍ PŘEDPOKLADY: Ve všech případech, které nejsou výslovně uvedeny v dokumentaci, jsou závazné platné normy ČSN. Generální dodavatel a jeho subdodavatelé jsou povinni použít všechny své odborné znalosti a zkušenosti k tomu, aby realizovaná stavba byla maximálně kvalitní a úsporná. Zejména jsou povinni upozornit na případné chyby a opomenutí v projektu, a to bezprostředně po jejich zjištění. E. TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ Obvodové zdivo ani zateplení fasády nebude dotčeno. Střecha bude zateplena tepelnou izolací polystyren tl.100mm. Všechny detaily stavby budou zhotovitelem řešeny tak, aby bylo zabráněno vznikům tepelných mostů. F. Technická zpráva Strana 5

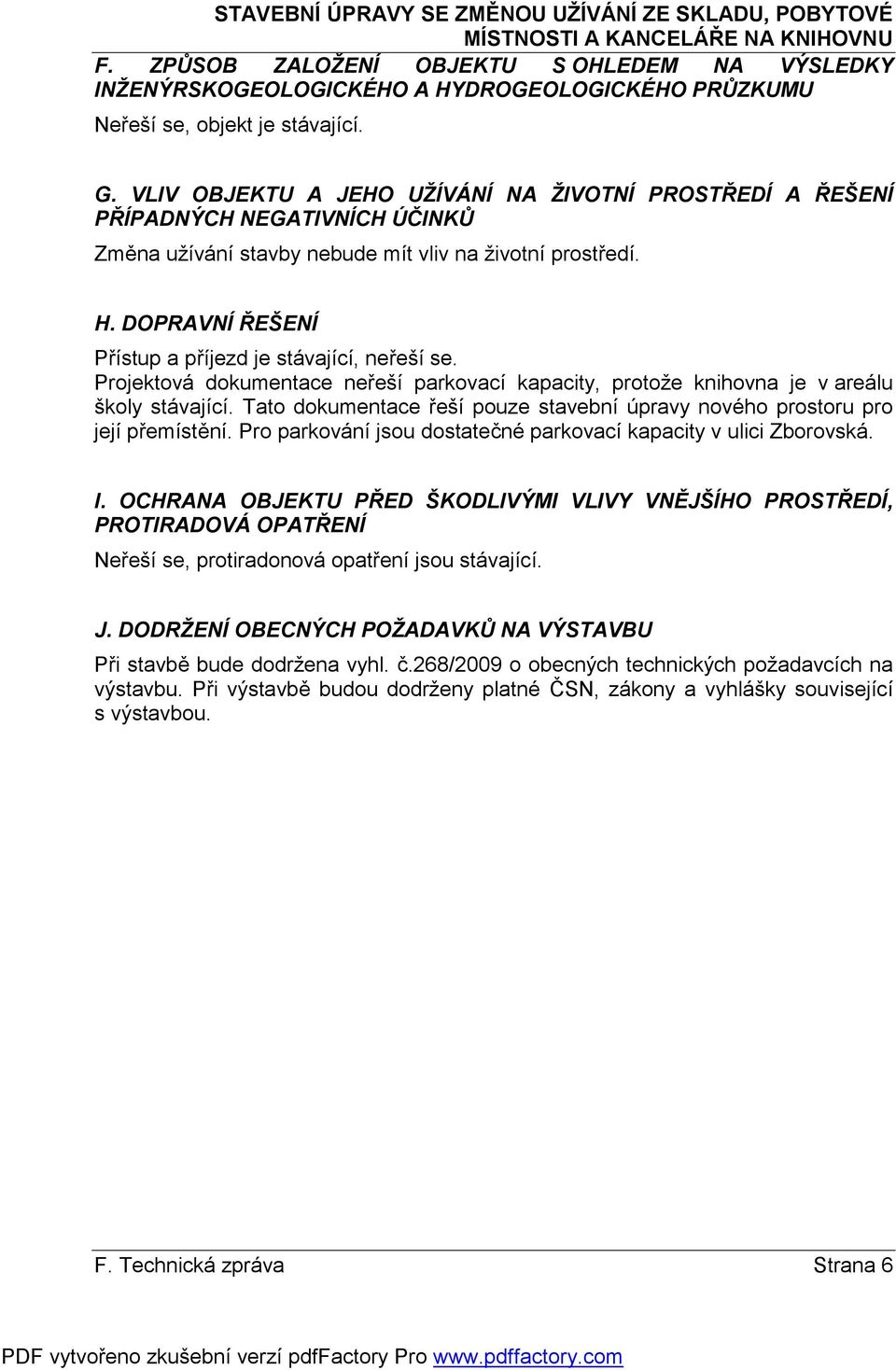

6 F. ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKOGEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU Neřeší se, objekt je stávající. G. VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ Změna užívání stavby nebude mít vliv na životní prostředí. H. DOPRAVNÍ ŘEŠENÍ Přístup a příjezd je stávající, neřeší se. Projektová dokumentace neřeší parkovací kapacity, protože knihovna je v areálu školy stávající. Tato dokumentace řeší pouze stavební úpravy nového prostoru pro její přemístění. Pro parkování jsou dostatečné parkovací kapacity v ulici Zborovská. I. OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADOVÁ OPATŘENÍ Neřeší se, protiradonová opatření jsou stávající. J. DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Při stavbě bude dodržena vyhl. č.268/2009 o obecných technických požadavcích na výstavbu. Při výstavbě budou dodrženy platné ČSN, zákony a vyhlášky související s výstavbou. F. Technická zpráva Strana 6
