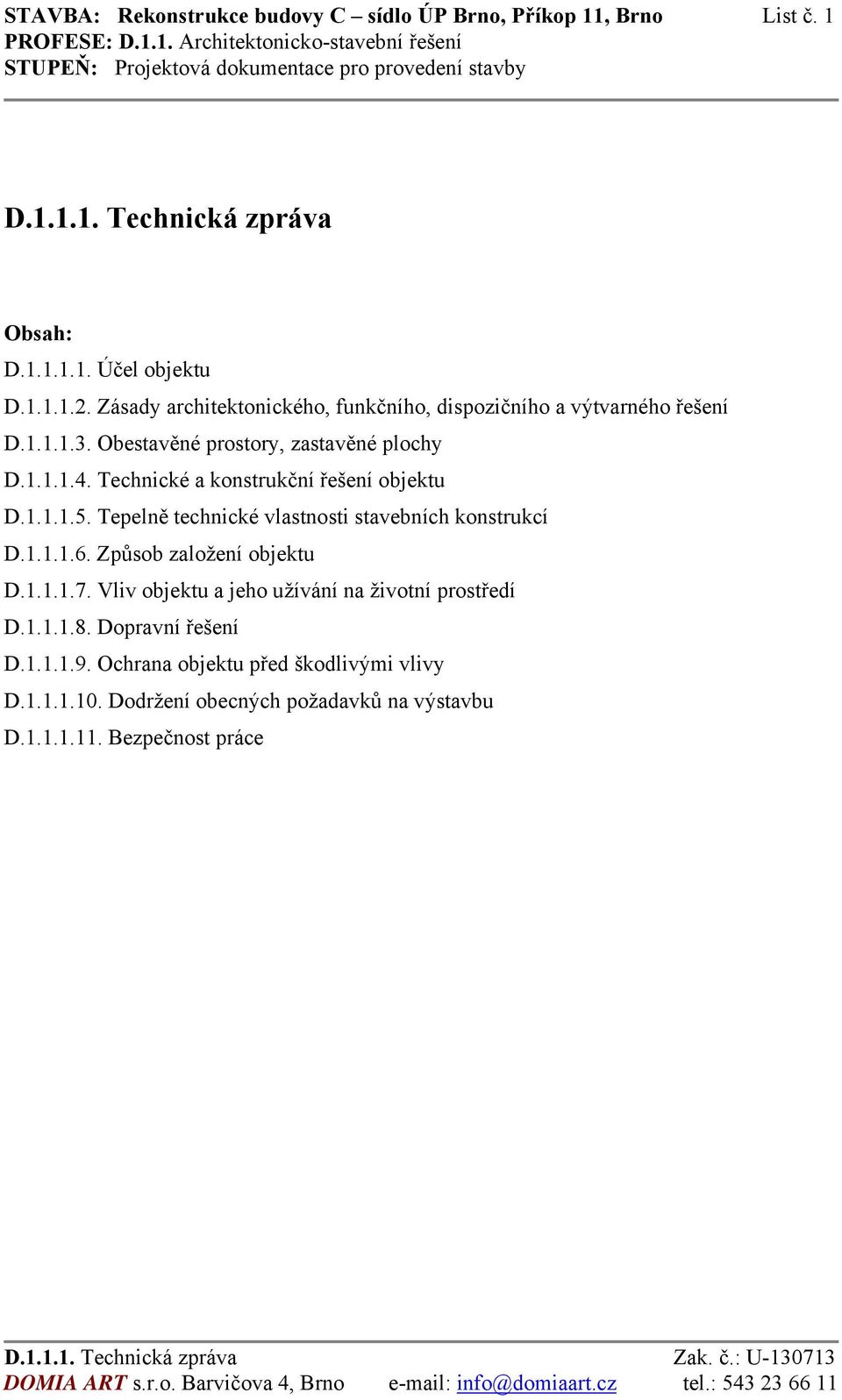

1 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno List č. 1 D Technická zpráva Obsah: D Účel objektu D Zásady architektonického, funkčního, dispozičního a výtvarného řešení D Obestavěné prostory, zastavěné plochy D Technické a konstrukční řešení objektu D Tepelně technické vlastnosti stavebních konstrukcí D Způsob založení objektu D Vliv objektu a jeho užívání na životní prostředí D Dopravní řešení D Ochrana objektu před škodlivými vlivy D Dodržení obecných požadavků na výstavbu D Bezpečnost práce

Technické a konstrukční řešení objektu D.1.1.1.5. Tepelně technické vlastnosti stavebních konstrukcí D.1.1.1.6. Způsob založení objektu D.1.1.1.7.

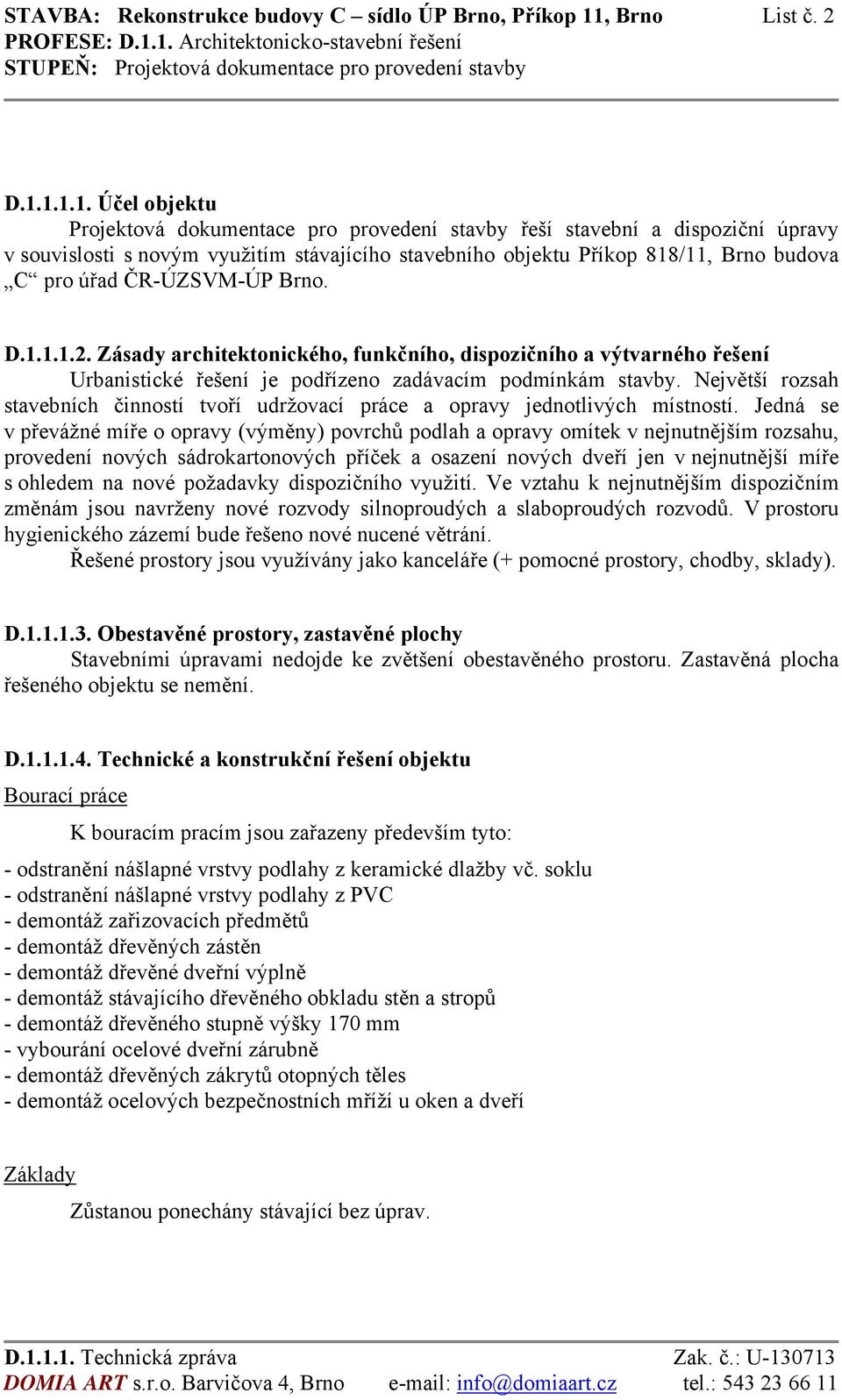

2 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno List č. 2 D Účel objektu Projektová dokumentace pro provedení stavby řeší stavební a dispoziční úpravy v souvislosti s novým využitím stávajícího stavebního objektu Příkop 818/11, Brno budova C pro úřad ČR-ÚZSVM-ÚP Brno. D Zásady architektonického, funkčního, dispozičního a výtvarného řešení Urbanistické řešení je podřízeno zadávacím podmínkám stavby. Největší rozsah stavebních činností tvoří udržovací práce a opravy jednotlivých místností. Jedná se v převážné míře o opravy (výměny) povrchů podlah a opravy omítek v nejnutnějším rozsahu, provedení nových sádrokartonových příček a osazení nových dveří jen v nejnutnější míře s ohledem na nové požadavky dispozičního využití. Ve vztahu k nejnutnějším dispozičním změnám jsou navrženy nové rozvody silnoproudých a slaboproudých rozvodů. V prostoru hygienického zázemí bude řešeno nové nucené větrání. Řešené prostory jsou využívány jako kanceláře (+ pomocné prostory, chodby, sklady). D Obestavěné prostory, zastavěné plochy Stavebními úpravami nedojde ke zvětšení obestavěného prostoru. Zastavěná plocha řešeného objektu se nemění. D Technické a konstrukční řešení objektu Bourací práce K bouracím pracím jsou zařazeny především tyto: - odstranění nášlapné vrstvy podlahy z keramické dlažby vč. soklu - odstranění nášlapné vrstvy podlahy z PVC - demontáž zařizovacích předmětů - demontáž dřevěných zástěn - demontáž dřevěné dveřní výplně - demontáž stávajícího dřevěného obkladu stěn a stropů - demontáž dřevěného stupně výšky 170 mm - vybourání ocelové dveřní zárubně - demontáž dřevěných zákrytů otopných těles - demontáž ocelových bezpečnostních mříží u oken a dveří Základy Zůstanou ponechány stávající bez úprav.

1.1.1. Účel objektu Projektová dokumentace pro provedení stavby řeší stavební a dispoziční úpravy v souvislosti s novým využitím stávajícího stavebního objektu Příkop 818/11, Brno budova C pro úřad

3 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno List č. 3 Svislé konstrukce Veškeré vnitřní nosné konstrukce a obvodové zdivo je ponecháno stávající. Vnitřní dělící konstrukce v 1.NP, 2.NP a 3.NP jsou navrženy ze sádrokartónu, kotveného na nosnou konstrukci z ocelových profilů (roštů). Vodorovné konstrukce Vodorovné konstrukce zůstanou zachovány stávající. Schodiště Stávající konstrukce schodišť zůstane zachována a budou řešeny pouze úpravy povrchů. Střešní konstrukce Střešní konstrukce bude zachována stávající. Úpravy povrchů U vnitřních stěn a stropů budou po demontáži původních a provedení nových silnoproudých rozvodů doplněny povrchové úpravy ze štukových omítek na vápenocementovém jádru. V hygienickém zázemí je navrženo odstranění stávajících a provedení nových keramických obkladů a dlažeb (+ stěrková hydroizolace proti stékající vodě). U stropů budou provedeny opravy omítek a výmalba, v místnosti WC je navržen nový kazetový sádrokartonový podhled. V prostoru zádveří a haly v 1.NP a 2.NP budou odstraněny stávající keramické obklady stěn a zábradlí u galerie a bude provedena nová štuková omítka na vápenocementovém jádru. V komunikačních prostorách a hygienickém zázemí bude provedeno odstranění a provedení nové keramické dlažby. V místnosti č.207 ve 3.NP bude na stávající dlažbu v prostoru nových kanceláří na požadavek investora položen zátěžový koberec. V podkroví ve 4.NP bude odstraněno stávající a bude položeno nové linoleum. Izolace tepelné a hydroizolace V místnosti č.302a bude řešena stěrková hydroizolace proti stékající vodě pod keramickým obkladem.. U nových podhledů v prostoru podkroví bude řešena pojistná hydroizolace. Protože předmětem projektu není zateplování objektu ani úpravy obvodových konstrukcí, bude při řešení nových podhledů v podkroví nad podhled umístěna tepelná izolace z minerálních

Schodiště Stávající konstrukce schodišť zůstane zachována a budou řešeny pouze úpravy povrchů. Střešní konstrukce Střešní konstrukce bude zachována stávající.

4 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno List č. 4 vláken, která bude provedena pouze v tloušťce 100 mm. Zateplení střešní konstrukce bude provedeno až při výměně střešní krytiny, která není předmětem tohoto projektu. Výplně otvorů V objektu bude provedena výměna vnitřních dveřních křídel. Dále bude u některých výplní provedena výměna poškozených ocelových dveřních zárubní. U nově rozdělovaných prostor budou použity nové dveře se zárubní pro osazení do SDK příčky. U vstupu do prostoru schodiště ve 3.NP a 4.NP budou osazeny nové dveře s požární odolností, které budou tvořit požární uzávěru. V prostoru zádveří a haly v 1.NP bude provedena výměna poškozeného zasklení u oken, která bude provedena dle původního řešení z izolačního dvojskla (DITHERM). Klempířské konstrukce Navržené stavební úpravy nebudou mít vliv na původní klempířské konstrukce. Malby a nátěry Malby budou hladké neotíratelné na štukových omítkách. Barevnost bude řešena podle interiéru. Výplně otvorů - dveře budou ve většině případů dýhované (barevnost určí investor). Skryté zámečnické výrobky budou opatřeny základním nátěrem, viditelné 2 x vrchním nátěrem (barevnost určí investor). D Tepelně technické vlastnosti stavebních konstrukcí Protože navržené stavební úpravy nezasahují v zásadní míře do obvodových konstrukcí (zdivo, střešní konstrukce, výplně otvorů), zůstanou tepelně technické parametry u obvodových konstrukcí nezměněny. S ohledem na období výstavby objektu je většina dnešních požadavků na tepelnou ochranu budov nesplněna a z tohoto hlediska je objekt nevyhovující. D Způsob založení objektu Navržená změna nebude mít vliv na stávající základové konstrukce. D Vliv objektu a jeho užívání na životní prostředí Provedenými stavebními úpravami nedojde k negativnímu vlivu na životní prostředí. Částečné ovlivnění (zhoršení) mikroklimatických podmínek v bezprostředním okolí stavby je předpokládáno pouze v průběhu realizace stavby.

Dále bude u některých výplní provedena výměna poškozených ocelových dveřních zárubní. U nově rozdělovaných prostor budou použity nové dveře se zárubní pro osazení do SDK příčky.

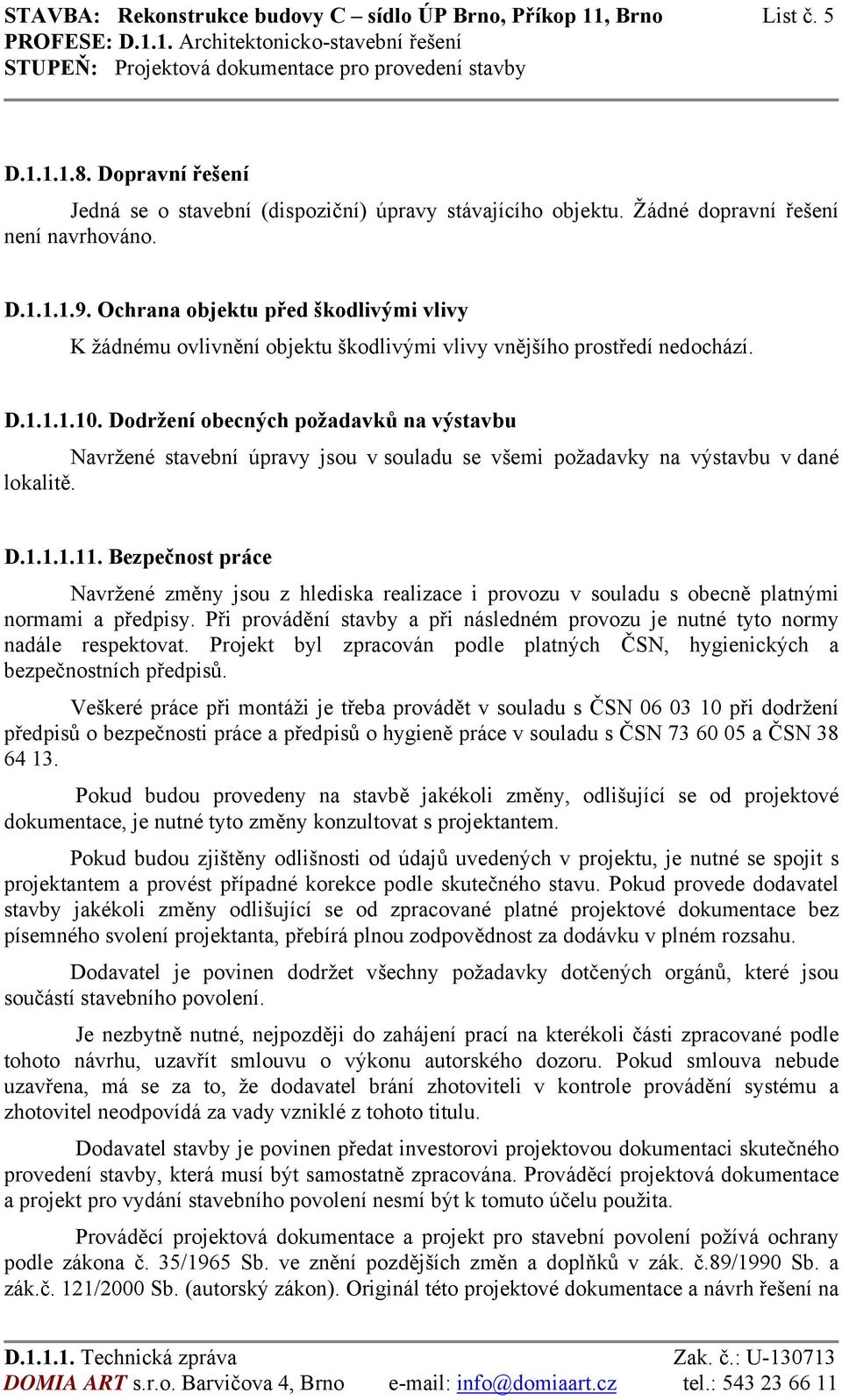

5 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno List č. 5 D Dopravní řešení Jedná se o stavební (dispoziční) úpravy stávajícího objektu. Žádné dopravní řešení není navrhováno. D Ochrana objektu před škodlivými vlivy K žádnému ovlivnění objektu škodlivými vlivy vnějšího prostředí nedochází. D Dodržení obecných požadavků na výstavbu Navržené stavební úpravy jsou v souladu se všemi požadavky na výstavbu v dané lokalitě. D Bezpečnost práce Navržené změny jsou z hlediska realizace i provozu v souladu s obecně platnými normami a předpisy. Při provádění stavby a při následném provozu je nutné tyto normy nadále respektovat. Projekt byl zpracován podle platných ČSN, hygienických a bezpečnostních předpisů. Veškeré práce při montáži je třeba provádět v souladu s ČSN při dodržení předpisů o bezpečnosti práce a předpisů o hygieně práce v souladu s ČSN a ČSN Pokud budou provedeny na stavbě jakékoli změny, odlišující se od projektové dokumentace, je nutné tyto změny konzultovat s projektantem. Pokud budou zjištěny odlišnosti od údajů uvedených v projektu, je nutné se spojit s projektantem a provést případné korekce podle skutečného stavu. Pokud provede dodavatel stavby jakékoli změny odlišující se od zpracované platné projektové dokumentace bez písemného svolení projektanta, přebírá plnou zodpovědnost za dodávku v plném rozsahu. Dodavatel je povinen dodržet všechny požadavky dotčených orgánů, které jsou součástí stavebního povolení. Je nezbytně nutné, nejpozději do zahájení prací na kterékoli části zpracované podle tohoto návrhu, uzavřít smlouvu o výkonu autorského dozoru. Pokud smlouva nebude uzavřena, má se za to, že dodavatel brání zhotoviteli v kontrole provádění systému a zhotovitel neodpovídá za vady vzniklé z tohoto titulu. Dodavatel stavby je povinen předat investorovi projektovou dokumentaci skutečného provedení stavby, která musí být samostatně zpracována. Prováděcí projektová dokumentace a projekt pro vydání stavebního povolení nesmí být k tomuto účelu použita. Prováděcí projektová dokumentace a projekt pro stavební povolení požívá ochrany podle zákona č. 35/1965 Sb. ve znění pozdějších změn a doplňků v zák. č.89/1990 Sb. a zák.č. 121/2000 Sb. (autorský zákon). Originál této projektové dokumentace a návrh řešení na

Dodržení obecných požadavků na výstavbu Navržené stavební úpravy jsou v souladu se všemi požadavky na výstavbu v dané lokalitě. D.1.1.1.11.

6 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno List č. 6 něm zobrazený je duševním majetkem fy Domia art s.r.o.. Má povahu duševního tajemství podle ustanovení 17 Obchodního zákoníku. Výkres nesmí být - vyjma zřejmého účelu, pro nějž byl pořízen - používán, kopírován ani reprodukován bez písemného souhlasu firmy Domia art s.r.o. a žádným jiným způsobem poskytnut třetí osobě nebo jinak zneužit. V Brně dne: Vypracoval: Ing. Michal Šenkeřík Ing. Kamil Kocmánek

Výkres nesmí být - vyjma zřejmého účelu, pro nějž byl pořízen - používán, kopírován ani reprodukován bez písemného
