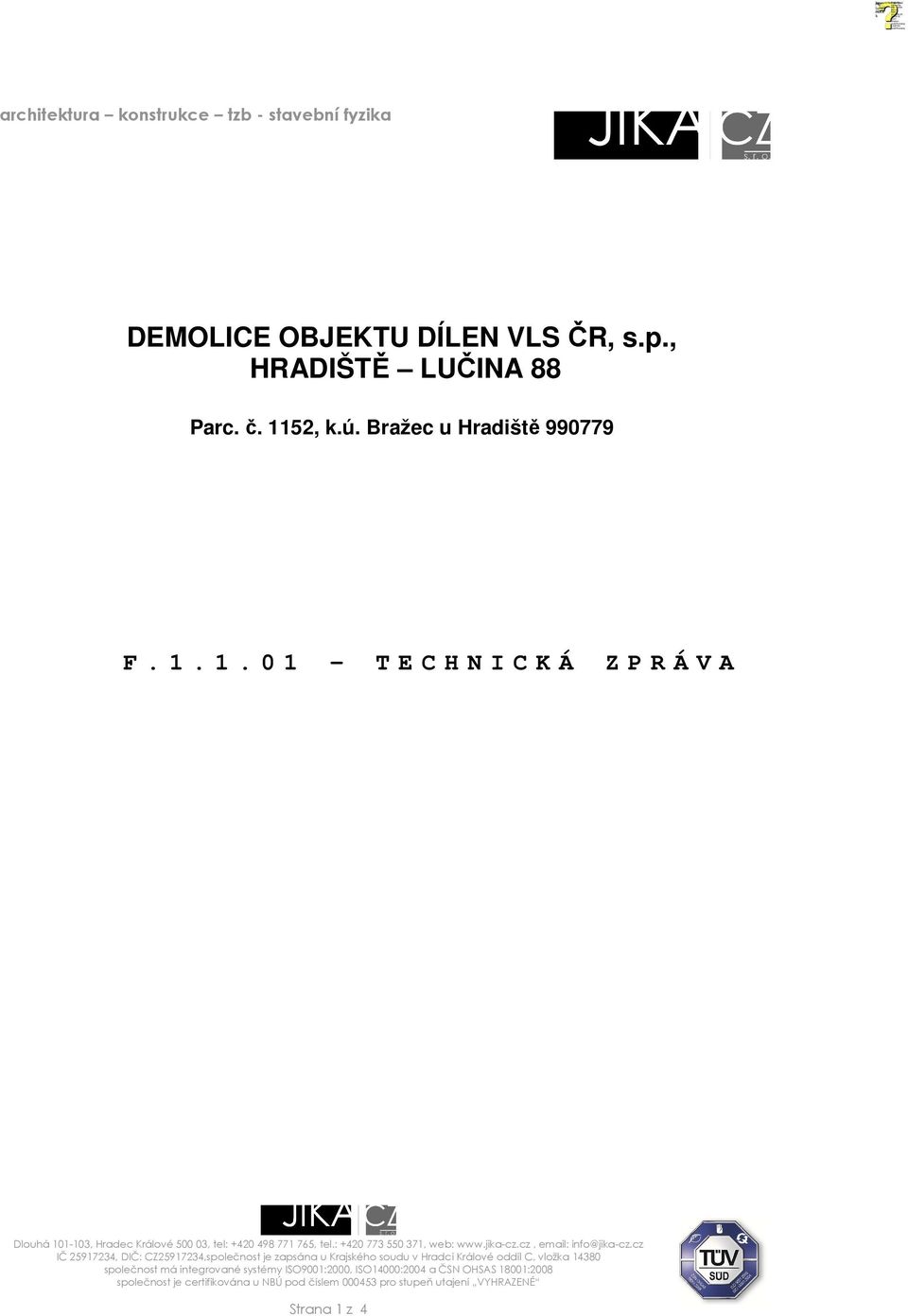

1 DEMOLICE OBJEKTU DÍLEN VLS ČR, s.p., HRADIŠTĚ LUČINA 88 Parc. č. 1152, k.ú. Bražec u Hradiště F T E C H N I C K Á Z P R Á V A společnost má integrované systémy ISO9001:2000, ISO14000:2004 a ČSN OHSAS 11:2008 Strana 1 z 4

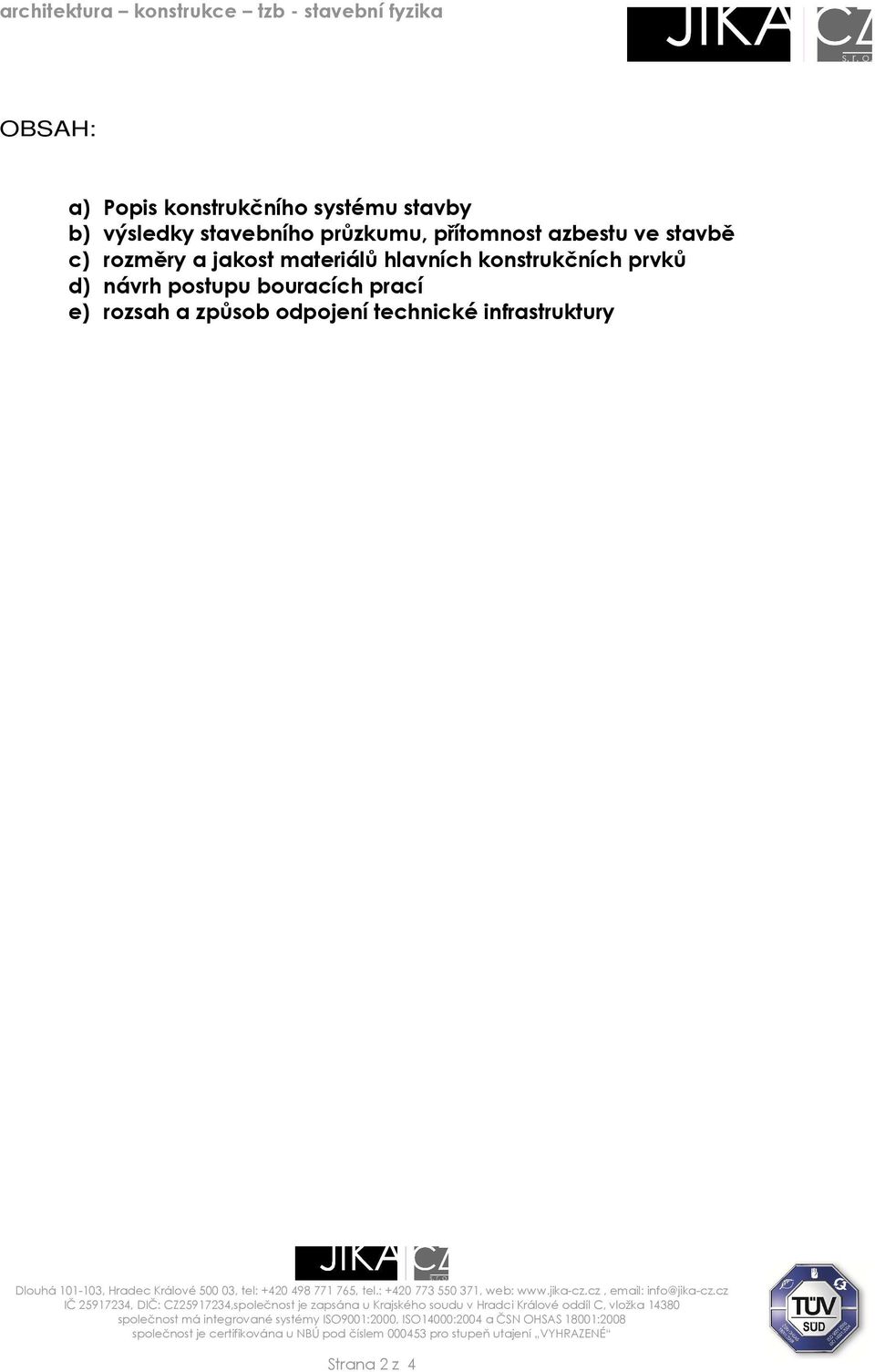

2 OBSAH: a) Popis konstrukčního systému stavby b) výsledky stavebního průzkumu, přítomnost azbestu ve stavbě c) rozměry a jakost materiálů hlavních konstrukčních prvků d) návrh postupu bouracích prací e) rozsah a způsob odpojení technické infrastruktury společnost má integrované systémy ISO9001:2000, ISO14000:2004 a ČSN OHSAS 11:2008 Strana 2 z 4

prvků d) návrh postupu bouracích prací e) rozsah a způsob odpojení technické

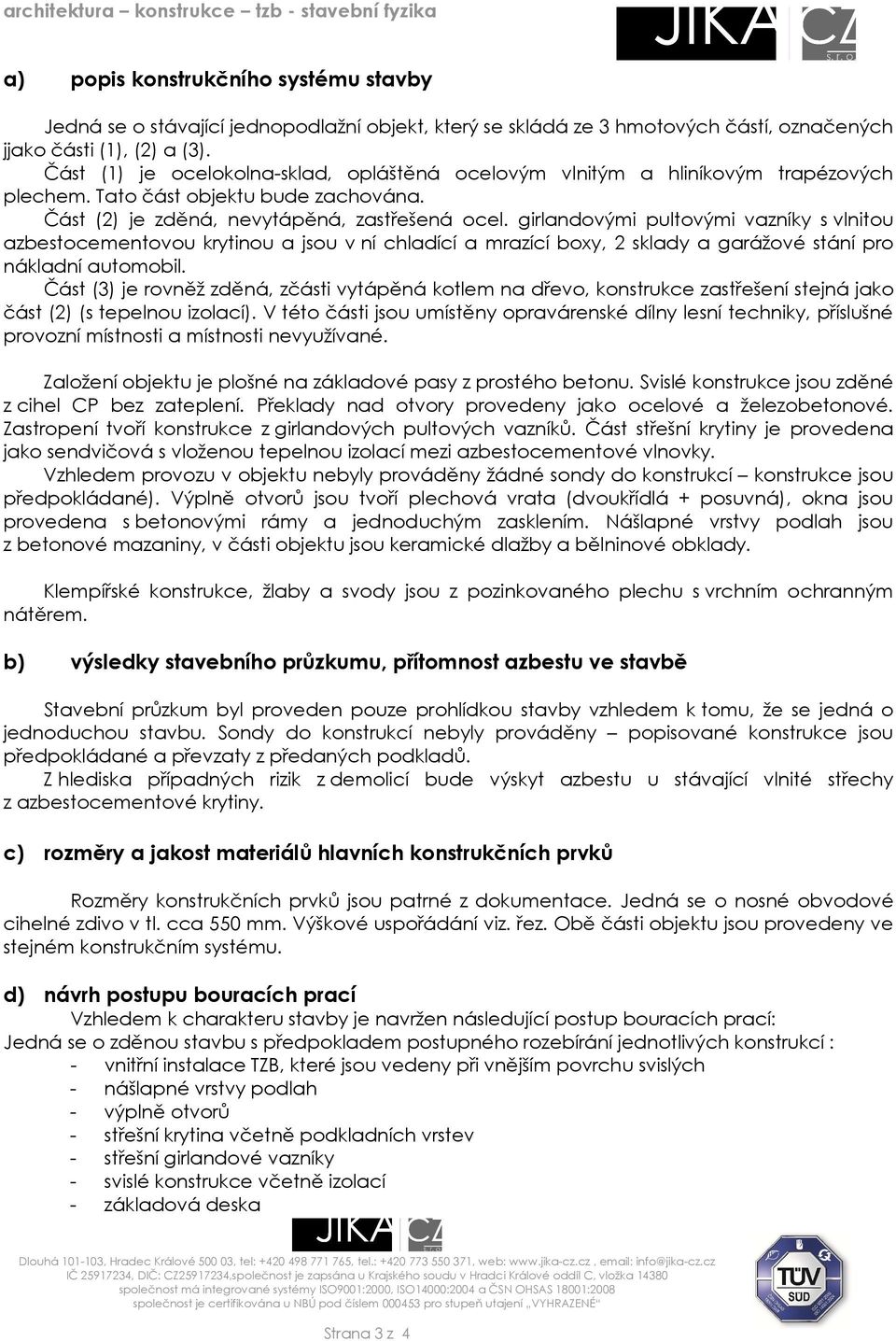

3 a) popis konstrukčního systému stavby Jedná se o stávající jednopodlažní objekt, který se skládá ze 3 hmotových částí, označených jjako části (1), (2) a (3). Část (1) je ocelokolna-sklad, opláštěná ocelovým vlnitým a hliníkovým trapézových plechem. Tato část objektu bude zachována. Část (2) je zděná, nevytápěná, zastřešená ocel. girlandovými pultovými vazníky s vlnitou azbestocementovou krytinou a jsou v ní chladící a mrazící boxy, 2 sklady a garážové stání pro nákladní automobil. Část (3) je rovněž zděná, zčásti vytápěná kotlem na dřevo, konstrukce zastřešení stejná jako část (2) (s tepelnou izolací). V této části jsou umístěny opravárenské dílny lesní techniky, příslušné provozní místnosti a místnosti nevyužívané. Založení objektu je plošné na základové pasy z prostého betonu. Svislé konstrukce jsou zděné z cihel CP bez zateplení. Překlady nad otvory provedeny jako ocelové a železobetonové. Zastropení tvoří konstrukce z girlandových pultových vazníků. Část střešní krytiny je provedena jako sendvičová s vloženou tepelnou izolací mezi azbestocementové vlnovky. Vzhledem provozu v objektu nebyly prováděny žádné sondy do konstrukcí konstrukce jsou předpokládané). Výplně otvorů jsou tvoří plechová vrata (dvoukřídlá + posuvná), okna jsou provedena s betonovými rámy a jednoduchým zasklením. Nášlapné vrstvy podlah jsou z betonové mazaniny, v části objektu jsou keramické dlažby a bělninové obklady. Klempířské konstrukce, žlaby a svody jsou z pozinkovaného plechu s vrchním ochranným nátěrem. b) výsledky stavebního průzkumu, přítomnost azbestu ve stavbě Stavební průzkum byl proveden pouze prohlídkou stavby vzhledem k tomu, že se jedná o jednoduchou stavbu. Sondy do konstrukcí nebyly prováděny popisované konstrukce jsou předpokládané a převzaty z předaných podkladů. Z hlediska případných rizik z demolicí bude výskyt azbestu u stávající vlnité střechy z azbestocementové krytiny. c) rozměry a jakost materiálů hlavních konstrukčních prvků Rozměry konstrukčních prvků jsou patrné z dokumentace. Jedná se o nosné obvodové cihelné zdivo v tl. cca 550 mm. Výškové uspořádání viz. řez. Obě části objektu jsou provedeny ve stejném konstrukčním systému. d) návrh postupu bouracích prací Vzhledem k charakteru stavby je navržen následující postup bouracích prací: Jedná se o zděnou stavbu s předpokladem postupného rozebírání jednotlivých konstrukcí : - vnitřní instalace TZB, které jsou vedeny při vnějším povrchu svislých - nášlapné vrstvy podlah - výplně otvorů - střešní krytina včetně podkladních vrstev - střešní girlandové vazníky - svislé konstrukce včetně izolací - základová deska společnost má integrované systémy ISO9001:2000, ISO14000:2004 a ČSN OHSAS 11:2008 Strana 3 z 4

girlandovými pultovými vazníky s vlnitou azbestocementovou krytinou a jsou v ní chladící a mrazící boxy, 2 sklady a garážové stání pro nákladní automobil.

4 e) rozsah a způsob odpojení technické infrastruktury Stavba je napojena na stávající sítě technické infrastruktury. Jedná se o vodu, kanalizaci, vedení NN. Před vlastním zahájením bouracích prací bude dohodnut způsob odpojení od sítí technické infrastruktury u jejich správců. Tato vyjádření budou doložena v rámci řízení o povolení odstranění stavby. Odpojovací body jsou znázorněny v situaci, které je součástí dokumentace. Vypracoval: 07/2011 společnost má integrované systémy ISO9001:2000, ISO14000:2004 a ČSN OHSAS 11:2008 Strana 4 z 4

Před vlastním zahájením bouracích prací bude dohodnut způsob odpojení od sítí technické infrastruktury u jejich správců.

5 KOTEL dř. mezipatro v mm A A OCELOVÉ SLOUPKY + PLETIVO (1520) A:116,08 m2 A:39,98 m2 OTEVŘENÉ GAR. STÁNÍ A:34,87 m2 ND A:49,54 m2 TRUHLÁRNA A:50,38 m2 DÍLNA A:50,35 m DÍLNA A:48,22 m2 AKUBATERIE A:5,15 m A:13,45 m2 A:12,78 m2 A:2,92 m PŘEDSÍŇ A:1,72 m STÁVAJÍCÍ CHLADÍCÍ BOXY DÍLNA A:20,18 m2 A:14,31 m ±0,000 +0, PLL obklad z AC vlnovek v. 1200mm + obklad z AC vlnovek v. 1200mm (1520) ŠIKMÉ OCELOVÉ SLOUPKY ø 150mm ŠIKMÉ OCELOVÉ SLOUPKY ø 150mm OCELOVÉ SLOUPKY ø 150mm OCELOVÉ SLOUPKY ø 150mm OCELOVÉ SLOUPKY ø 150mm Tabulka místností Č. Název místnosti 1.01 AKUBATERIE 1.01 DÍLNA 1.01 OTEVŘENÉ GAR. ST PŘEDSÍŇ ND 1.01 TRUHLÁRNA Plocha (m2) 5,15 118,74 34,87 1,72 2,92 196,60 49,54 50,38 Podlahová krytina PROJEKTANT ARCHITEKTONICKO STAVEBNÍ: Autor projektu : Zodpovědný projektant Kraj : Akce : Název : Karlovarský PŮDORYS M.Ú. : Hradiště - Lučiny Vedoucí projektant Vypracoval DEMOLICE OBJEKTU DÍLEN VLS ČR, s.p., HRADIŠTĚ - LUČINA 88 Investor : Vojenské lesy a statky ČR, s.p. Divize K. Vary Formát : Datum : Číslo zakázky : Číslo výkresu : 3xA4 07/2011 F JIKA-CZ s.r.o Rezidence Šatlava Dlouhá Hradec Králové Stupeň PD : Měřítko : DBP 1:100

57 210 640 4 200 4 700 4 700 4 700 4 200 560 3 000 3 000 3 000 3 000 3 000 3 000 3 000 3 000 3 000 3 000 3 000 510 23 220 1 450 1 760 630 1 770 1 740 1 770 680 1 770 1 770 1 790 680 1 780 1 750 1 760

6 KRYTINA Z AC VLNOVEK - VAZNICE TR ø 50mm - NOSNÍKY U 120mm - KRYTINA Z AC VLNOVEK 51/177mm - TEPELNÁ IZOLACE MEZI VAZNICEMI - VAZNICE Z 100x40x3mm - PODHLED Z AC VLNOVEK 30/130mm - GIRLANDOVÝ VAZNÍK PULTOVÝ 9000x3000mm ~20% = 11 OCELOVÉ TR. ø 18mm OCELOVÁ TR. ø 22mm I ø 150mm OCELOVÁ TR. ø 150mm PROJEKTANT ARCHITEKTONICKO STAVEBNÍ: Autor projektu : Zodpovědný projektant Kraj : Akce : Název : Karlovarský ŘEZ A-A M.Ú. : Hradiště - Lučiny Vedoucí projektant Vypracoval DEMOLICE OBJEKTU DÍLEN VLS ČR, s.p., HRADIŠTĚ - LUČINA 88 Investor : Vojenské lesy a statky ČR, s.p. Divize K. Vary Formát : Datum : Číslo zakázky : Číslo výkresu : 2xA4 07/2011 F JIKA-CZ s.r.o Rezidence Šatlava Dlouhá Hradec Králové Stupeň PD : Měřítko : DBP 1:50

ø 150mm PROJEKTANT ARCHITEKTONICKO STAVEBNÍ: Autor projektu : Zodpovědný projektant Kraj : Akce : Název : Karlovarský ŘEZ A-A M.Ú.
