PRIMA kurník. Kurník o rozměru 1,6 m x 2,5 m s výběhem 3 m x 2,3 m je určen pro 4 PORGovské slepice

Transkript

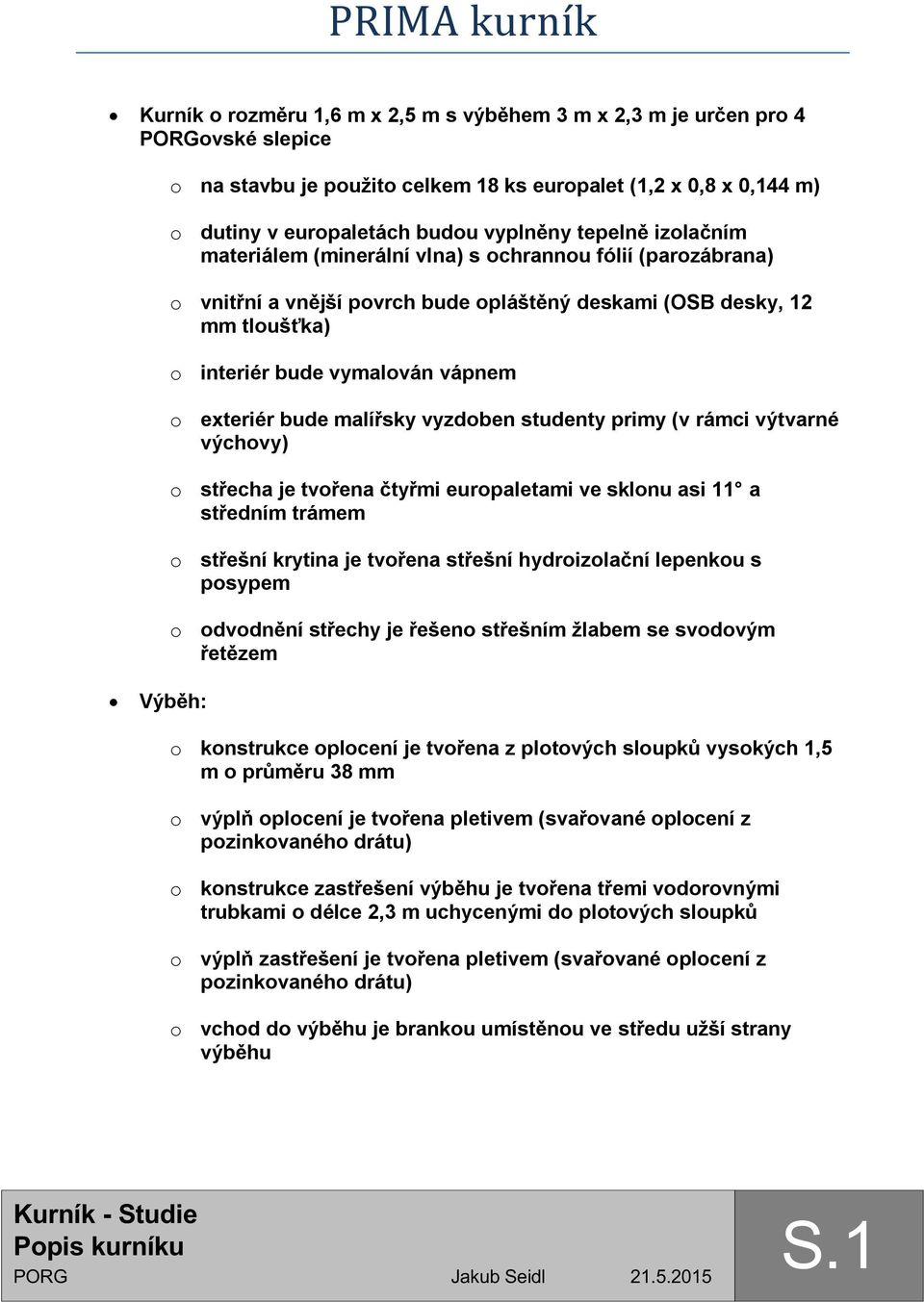

1 PRIMA kurník Kurník o rozměru 1,6 m x 2,5 m s výběhem 3 m x 2,3 m je určen pro 4 ovské slepice o na stavbu je použito celkem 18 ks europalet (1,2 x 0,8 x 0,144 m) o dutiny v europaletách budou vyplněny tepelně izolačním materiálem (minerální vlna) s ochrannou fólií (parozábrana) o vnitřní a vnější povrch bude opláštěný deskami (OSB desky, 12 mm tloušťka) o interiér bude vymalován vápnem o exteriér bude malířsky vyzdoben studenty primy (v rámci výtvarné výchovy) o střecha je tvořena čtyřmi europaletami ve sklonu asi 11 a středním trámem o střešní krytina je tvořena střešní hydroizolační lepenkou s posypem o odvodnění střechy je řešeno střešním žlabem se svodovým řetězem Výběh: o konstrukce oplocení je tvořena z plotových sloupků vysokých 1,5 m o průměru 38 mm o výplň oplocení je tvořena pletivem (svařované oplocení z pozinkovaného drátu) o konstrukce zastřešení výběhu je tvořena třemi vodorovnými trubkami o délce 2,3 m uchycenými do plotových sloupků o výplň zastřešení je tvořena pletivem (svařované oplocení z pozinkovaného drátu) o vchod do výběhu je brankou umístěnou ve středu užší strany výběhu Popis kurníku S.1

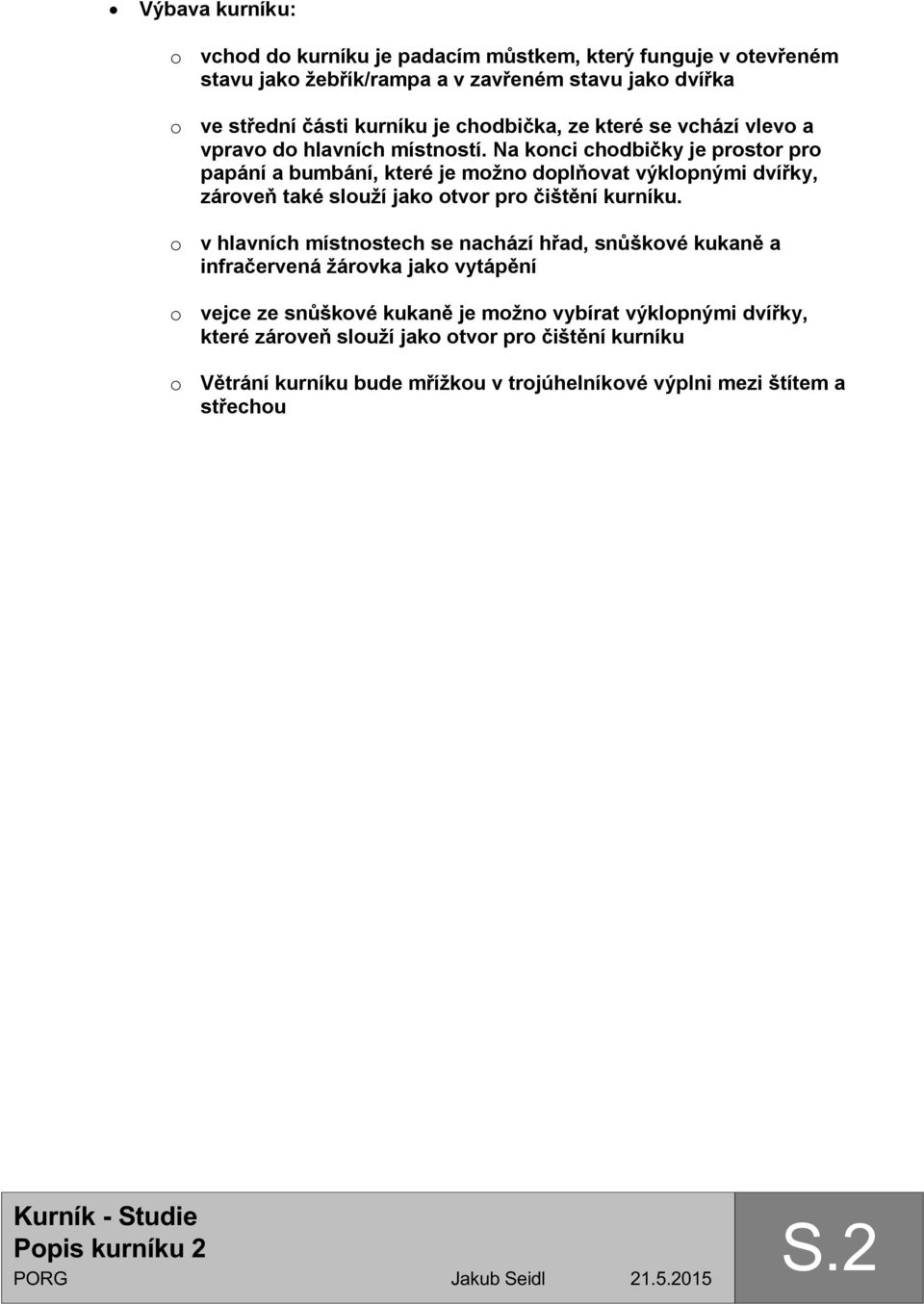

2 Výbava kurníku: o vchod do kurníku je padacím můstkem, který funguje v otevřeném stavu jako žebřík/rampa a v zavřeném stavu jako dvířka o ve střední části kurníku je chodbička, ze které se vchází vlevo a vpravo do hlavních místností. Na konci chodbičky je prostor pro papání a bumbání, které je možno doplňovat výklopnými dvířky, zároveň také slouží jako otvor pro čištění kurníku. o v hlavních místnostech se nachází hřad, snůškové kukaně a infračervená žárovka jako vytápění o vejce ze snůškové kukaně je možno vybírat výklopnými dvířky, které zároveň slouží jako otvor pro čištění kurníku o Větrání kurníku bude mřížkou v trojúhelníkové výplni mezi štítem a střechou Popis kurníku 2 S.2

3 Varianta s dvěma buňkami Položka Rozměry Zdroj Počet Jednotková cena Cena Europalety 1200 x 800 x 144 mm Europalety na speciální části 1201 x 800 x 144 mm Minerální vlna 1,25 x 7 m 17,5 39,78 696,15 Ochranná PE fólie 1,5 x 50 m , ,28 OSB Deska 1250 x 2500 x 12 mm 37,5 88, ,5 Střešní hydroizolační lepenka s posypem 1 x 7,5 m ,25 674,25 Střešní žlab 1 m (3m min) ,9 362,7 Svodový řetěz 1 m ,84 294,84 Plotový sloupek (svislý) 1,5 m ,44 619,52 Pletivo 25 m Plotový sloupek (vodorovný) 2,3 m ,32 333,96 Plotová branka 1000 x 1500 mm , ,15 Součet 11291,35 DPH (22%) 2484,097 Celkem 13775,447 Varianta s jednou buňkou Položka Rozměry Zdroj Počet Jednotková cena Cena Europalety 1200 x 800 x 144 mm Europalety na speciální části 1201 x 800 x 144 mm Minerální vlna 7,5 x 1,2 m 17,5 39,78 696,15 Ochranná PE fólie 0,5 x 50 m , ,28 OSB Deska 1220 x 2750 x 3,2 mm 18,75 88, ,25 Střešní hydroizolační lepenka s posypem 1 x 7,5 m ,25 674,25 Střešní žlab 1 m (3m min) ,9 362,7 Svodový řetěz 1 m ,84 294,84 Plotový sloupek (svislý) 1,5 m ,44 851,84 Pletivo 25 m Plotový sloupek (vodorovný) 2,3 m ,32 333,96 Plotová branka 1000 x 1500 mm , ,15 Součet 8956,42 DPH (22%) 1970,4124 Celkem 10926,8324 Zmenšená varianta je finančně nevýhodná z důvodu přebytečného materiálu. Rozpočet S.3

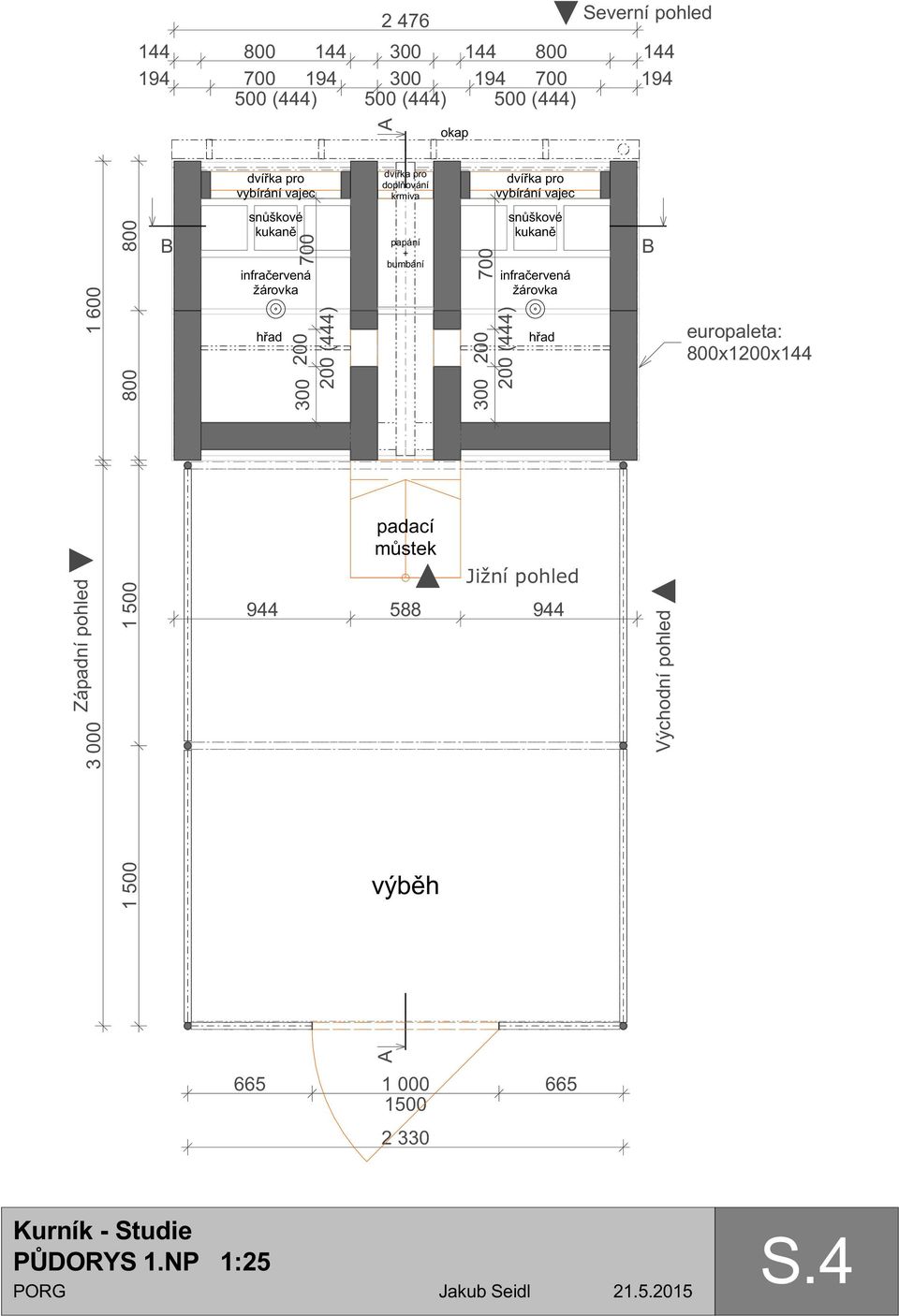

4 3 000 A Západní pohled Východní pohled (444) 200 (444) A Severní pohled (444) 500 (444) 500 (444) okap dvířka pro vybírání vajec dvířka pro doplňování krmiva dvířka pro vybírání vajec B snůškové kukaně infračervená žárovka hřad papání + bumbání snůškové kukaně infračervená žárovka hřad B europaleta: 800x1200x144 padací můstek Jižní pohled výběh PŮDORYS 1.NP 1:25 S.4

5 Jižní pohled 1:25 Severní pohled 1:25 Východní pohled 1:25 POHLEDY 1:25 S.5

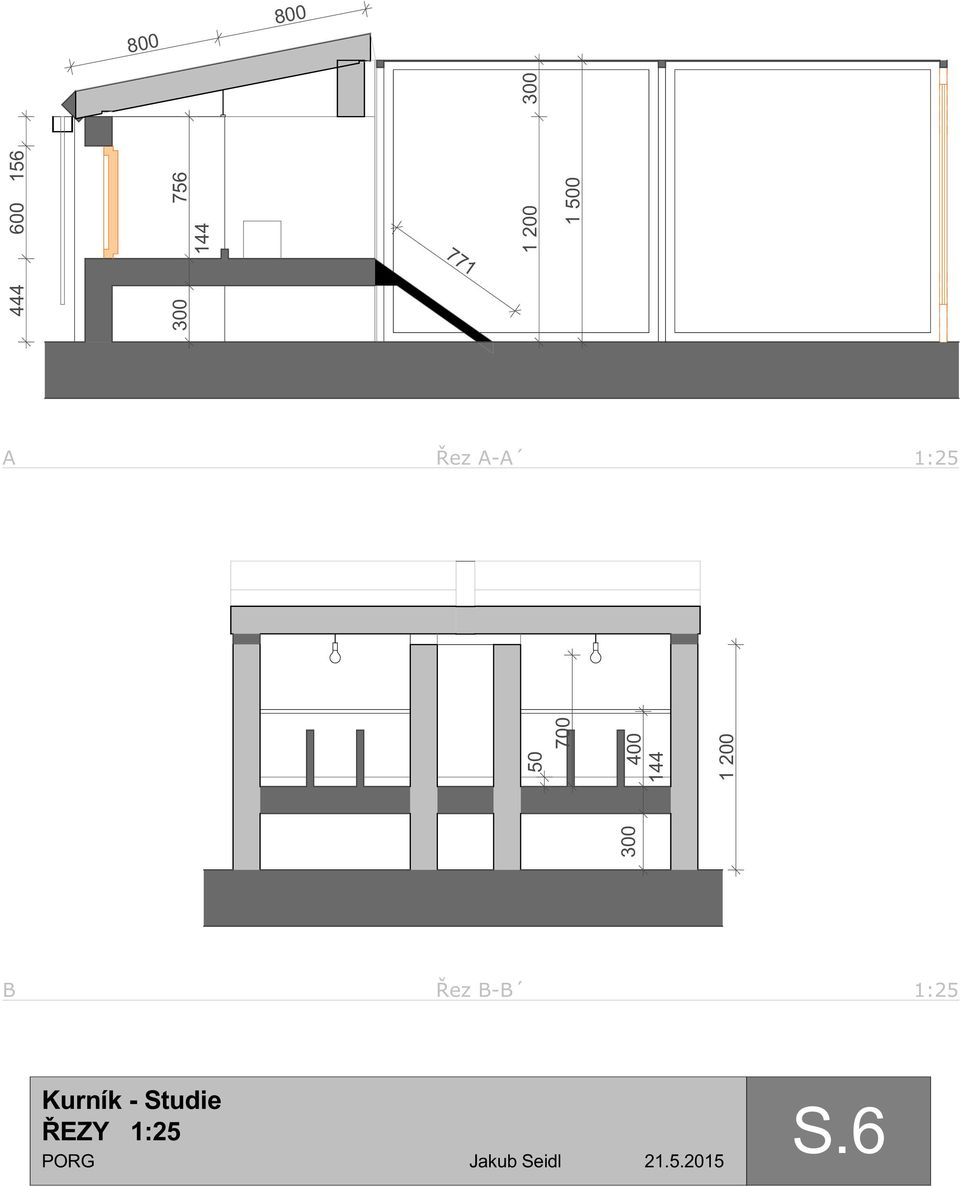

6 A Řez A-A 1:25 B Řez B-B 1:25 ŘEZY 1:25 S.6

7 Vizualizace S.7

8 Vizualizace S.8

9 Vizualizace S.9

10 A Západní pohled Východní pohled (444) A Severní pohled (444) okap dvířka pro vybírání vajec B snůškové kukaně infračervená žárovka hřad europaleta: 800x1200x144 padací můstek B Jižní pohled výběh PŮDORYS 1.NP zmenšený kurník 1:25 S.10

11 Vizualizace zmenšený kurník S.11

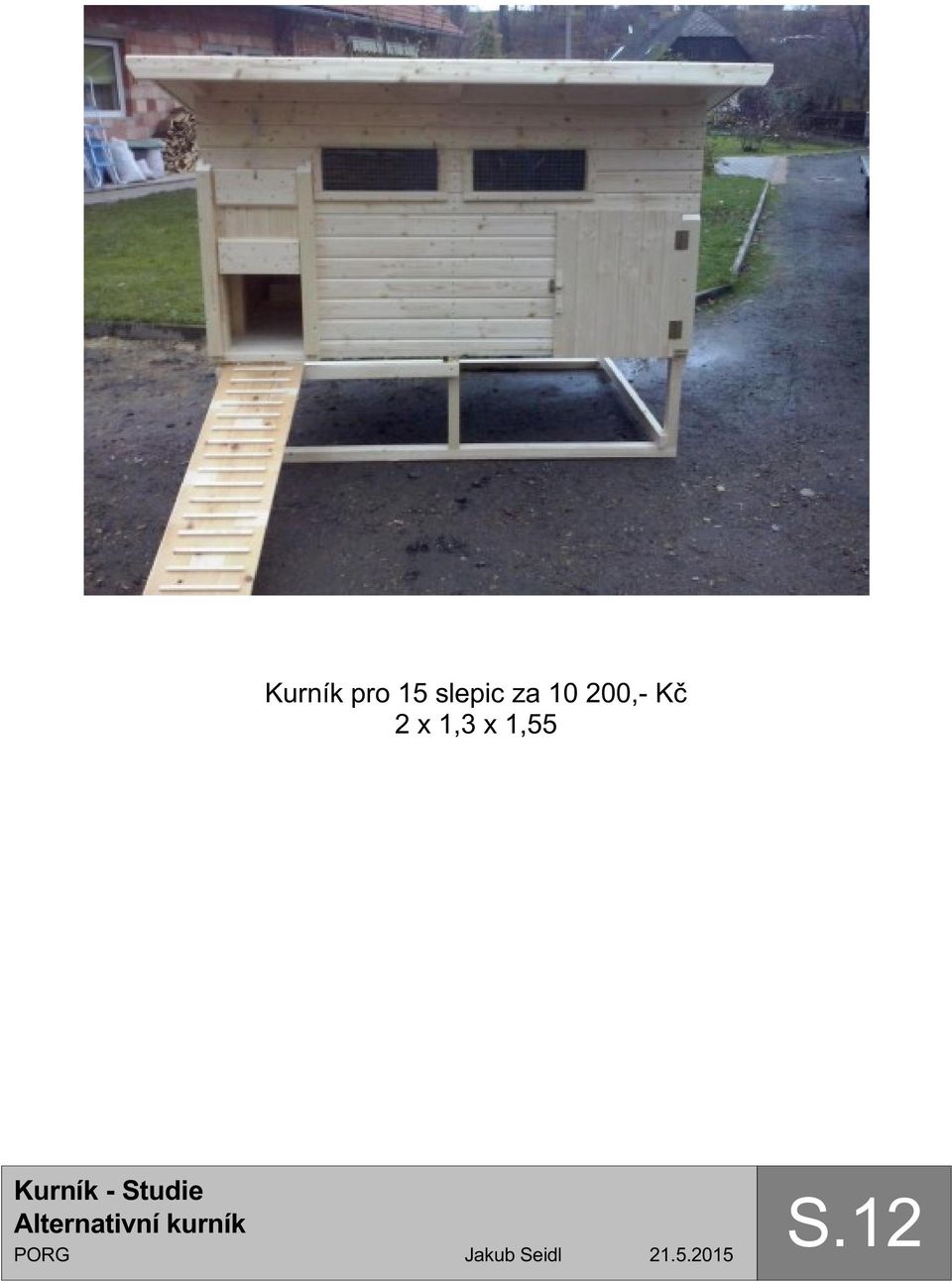

12 Kurník pro 15 slepic za ,- Kč 2 x 1,3 x 1,55 Alternativní kurník S.12

13 Seznam výkresů Studie Č. Název výkresu Revize Měřítko S.1 S.2 S.3 S.4 S.5 S.6 S.7 S.8 S.9 S.10 S.11 S.12 Popis kurníku Popis kurníku 2 Rozpočet PŮDORYS 1.NP POHLEDY ŘEZY Vizualizace Vizualizace Vizualizace PŮDORYS 1.NP zmenšený kurník Vizualizace zmenšený kurník Alternativní kurník 1:25 1:25 1:25 1:25
