1 Podlahový konvektor FCV Malý rozměrem, ale velký výkonem! Varianta s ventilátorem zaručuje velmi vysoký výkon i při nižších teplotních spádech. I přes svoje malé rozměry tak poskytuje maximální komfort vytápění. Spojení velmi malého objemu vody a nové koncepce ventilátorů s 12V DC motory zaručuje nízkou spotřebu energie a maximální tepelný výkon tělesa s minimální hlučností Konvektor s ventilátorem mnohem rychleji reaguje na teplotní požadavky vytápěného prostoru Celo hliníkové provedení konvektoru zaručuje jeho neomezenou životnost Díky unikátnímu konstrukčnímu řešení je výroba konvektoru plně variabilní 4 standardní šířky ( 200, 2, a 340) mm 3 standardní hloubky (90, 120 a 140) mm 38 standardních délek od 800 do 7000 mm. Na vyžádání možnost objednání atypických rozměrů konvektoru bez navýšení ceny Tepelný výkon měřen v akreditované laboratoři Maximální provozní přetlak 1,0 Mpa (10bar) Maximální provozní teplota 110 C Prodloužená záruka 10 let na celé těleso (mimo elektro příslušenství konvektoru) Konstrukce podlahového konvektoru FCV VANA KONVEKTORU 2 - PODSTAVEC VÝMĚNÍKU 3 - VENTILÁTOR 4 - ŠROUBENÍ 5 - TEPELNÝ VÝMĚNÍK 6 - KRYCÍ PLECH 7 - OKRASNÁ LIŠTA 8 - POCHOZÍ MŘÍŽKA Podlahové konvektory s ventilátorem 1

2 Podlahový konvektor FCV základní typy a rozměry FCV FCV FCV FCV FCV FCV--090 FCV--120 FCV FCV FCV FCV FCV x G1/2" FCT04M - spínaný napájecí zdroj 230/12V pro 3 stupňovou regulaci otáček ventilátoru, umístění do vany konvektoru FC-JS spínaný napájecí zdroj 230/24V pro plynulou regulaci otáček ventilátoru, umístění do vany konvektoru Podlahové konvektory s ventilátorem 2

3 Podlahový konvektor FCV napojení na otopný systém Standardní připojení z čela konvektoru Připojení z boku konvektoru na vyžádání Podlahový konvektor FCV atypická provedení Konvektory délky nad 3m řešeny konstrukčně ze dvou stejných částí se snížením čela uprostřed Spínaný napájecí zdroj 230/12V pro 3 stupňovou regulaci otáček ventilátoru, umístění do vany konvektoru, propojení ventilátorů ve vaně konvektoru Bazénové provedení s odtokem vany 2 x G1/2" Spínaný napájecí zdroj 230/12V pro 3 stupňovou regulaci otáček ventilátoru, umístění do vany konvektoru, propojení ventilátorů ve vaně konvektoru Speciální konvektory dle výkresové dokumentace na přání zákazníka 2 x G1/2" 2 x G1/2" Spínaný napájecí zdroj 230/12V pro 3 stupňovou regulaci otáček ventilátoru, umístění do vany konvektoru Podlahové konvektory s ventilátorem 3

4 Podlahový konvektor FCV teplotní výkony Tepelný výkon měřen při teplotním spádu 75/65/20 C dle EN 442, ve wattech (W) Uvedené hodnoty platí pro 2. stupeň otáček ventilátoru Podlahový konvektor FCV s ventilátorem nucená konvekce Šířka (mm) Výška (mm) Délka (mm) Podlahové konvektory s ventilátorem 4

5 Podlahový konvektor FCV součinitel K1 pro přepočet výkonu Teplota přívodní vody ( C) Teplota vzduchu ( C) Podlahový konvektor FCV s ventilátorem, teplotní exponent m=1, ,831 0,891 0,951 1,000 1,0 1,111 1,1 1,2 1,282 1,342 1,402 1,462 1,5 20 0,7 0,782 0,842 0,891 0,951 1,000 1,0 1,111 1,1 1,2 1,282 1,342 1, ,637 0,697 0,757 0,804 0,8 0,912 0,972 1,0 1,082 1,133 1,191 1,251 1, ,782 0,831 0,891 0,951 1,000 1,0 1,111 1,1 1,2 1,282 1,342 1, ,675 0,7 0,782 0,842 0,891 0,951 1,000 1,0 1,111 1,1 1,2 1, ,591 0,637 0,697 0,757 0,804 0,8 0,912 0,972 1,0 1,082 1,133 1, ,735 0,782 0,831 0,891 0,951 1,000 1,0 1,111 1,1 1,2 1, ,630 0,675 0,7 0,782 0,842 0,891 0,951 1,000 1,0 1,111 1,1 24 0,547 0,591 0,637 0,697 0,757 0,804 0,8 0,912 0,972 1,0 1, ,675 0,735 0,782 0,831 0,891 0,951 1,000 1,0 1,111 1,1 20 0,570 0,630 0,675 0,7 0,782 0,842 0,891 0,951 1,000 1,0 24 0,487 0,547 0,591 0,637 0,697 0,757 0,804 0,8 0,912 0, ,630 0,675 0,735 0,782 0,831 0,891 0,951 1,000 1,0 20 0,527 0,570 0,630 0,675 0,7 0,782 0,842 0,891 0, ,445 0,487 0,547 0,591 0,637 0,697 0,757 0,804 0,8 15 0,570 0,630 0,675 0,735 0,782 0,831 0,891 0, ,467 0,527 0,570 0,630 0,675 0,7 0,782 0, ,385 0,445 0,487 0,547 0,591 0,637 0,697 0, ,517 0,570 0,630 0,675 0,735 0,782 0, ,415 0,467 0,527 0,570 0,630 0,675 0,7 24 0,335 0,385 0,445 0,487 0,547 0,591 0, ,467 0,517 0,570 0,630 0,675 0, ,365 0,415 0,467 0,527 0,570 0, ,285 0,335 0,385 0,445 0,487 0, ,417 0,467 0,517 0,570 0, ,315 0,365 0,415 0,467 0, ,235 0,285 0,335 0,385 0, ,367 0,417 0,467 0, ,265 0,315 0,365 0, ,185 0,235 0,285 0,335 Teplota vratné vody ( C) Podlahový konvektor FCV hladina akustického tlaku L pa Hladina akustického tlaku měřena ve vzdálenosti 1m od hrany konvektoru pod úhlem 45 Akustický tlak L pa (db) Délka konvektoru (mm) 1. stupeň 2. stupeň 3. stupeň Podlahové konvektory s ventilátorem 5

6 Podlahový konvektor FCV regulace a příslušenství FCT04M FCJS Spínaný napájecí zdroj 230/12V pro 3 stupňovou regulaci otáček ventilátoru, umístění do vany konvektoru Spínaný napájecí zdroj 230/24V pro plynulou regulaci otáček ventilátoru 5-12V, umístění do vany konvektoru RAB21 Prostorový termostat pro 2tr. FC, topení nebo chlazení, 3 otáčky ventilátoru RAB31 Prostorový termostat pro 4tr. FC, topení nebo chlazení, 3 otáčky ventilátoru RDG1T IRA211 Digitální nástěnný regulátor prostorové teploty pro plynulé řízení otáček ventilátoru 5-12V DC, napájení 24V Infračervené dálkové ovládání pro termostaty RDF0T Prostorový termostat s displejem pro 2 trubkový a 4 trubkový fan-coil, týdenní program, ruční nebo automatické přepínání rychlosti ventilátoru, IR senzor STA23/00 Termický pohon pro radiátorové ventily, AC 230V, 2 polohové řízení, bez kabelu STA73/00 Termický pohon pro radiátorové ventily, AC/DC 24V, 2 polohové řízení, bez kabelu ASY23L10 Připojovací kabel 2m pro termické pohony, 2 bodový řídící signál, AC 230V, AC/DC 24V, bílý ASY23L20 Připojovací kabel 3m pro termické pohony, 2 bodový řídící signál, AC 230V, AC/DC 24V, bílý ASY23L Připojovací kabel 5m pro termické pohony, 2 bodový řídící signál, AC 230V, AC/DC 24V, bílý RTN81 Termostatická hlavice s odděleným ovládáním VDN215 VEN215 VUN215 ADN15 AEN15 Termostatický ventil 1/2"-přímý zkrácený Termostatický ventil 1/2"-rohový zkrácený Termostatický ventil 1/2"-axiální Šroubení přímé 1/2" DN15 Šroubení rohové 1/2" DN15 Podlahové konvektory s ventilátorem 6

7 Podlahový konvektor FCV typy dodávaných ventilátorů O40 FAN-COIL VENTILÁTORY pr. 40mm FAN-D4R3DC-3,12W/12V DC FAN-D4R4DC-3,86W/12V DC 0 FAN-D4R33DC-6,24W/12V DC 735 FAN-D4R44DC-7,72W/12V DC 935 FAN-D4R433DC-10,1W/12V DC 1169 FAN-D4R443DC-10,84W/12V DC FAN-D4R43DC-6,98W/12V DC 835 FAN-D4R444DC-11,58W/12V DC Podlahové konvektory s ventilátorem 7

8 Podlahový konvektor FCV schéma elektrického zapojení 230V JIŠTĚNÝ PŘÍVOD 1x230V, Hz, 3x1,5mm DIGITÁLNÍ REGULÁTOR PROSTOROVÉ TEPLOTY PRO 3-STUPŇOVÉ ŘÍZENÍ OTÁČEK VENTILÁTORU L N PE Q1 Q2 Q3 Y11 RDF0T RAB21 N - SVORKA NULOVÉHO VODIČE L - SVORKA PRO PŘIPOJENÍ FÁZE SÍŤOVÉHO NAPĚTÍ Q1 - SVORKA PRO 1.STUPEŇ RYCHLOSTI VENTILÁTORU Q2 - SVORKA PRO 2.STUPEŇ RYCHLOSTI VENTILÁTORU Q3 - SVORKA PRO 3.STUPEŇ RYCHLOSTI VENTILÁTORU Y11 - SVORKA TERMOSTATEM SPÍNANÉHO SÍŤOVÉHO NAPĚTÍ 2 x 1,5mm L N PE Q1 Q2 Q3 Y11 L N PE Q1 Q2 Q3 Y11 2 x 1,5mm FCT04M - SPÍNANÝ NAPÁJECÍ ZDROJ 230V AC/12V DC 5 x 1,0mm TERMICKÝ POHON 230V AC TERMICKÝ POHON 230V AC 2xG1/2" 2xG1/2" 2xG1/2" Podlahové konvektory s ventilátorem 8

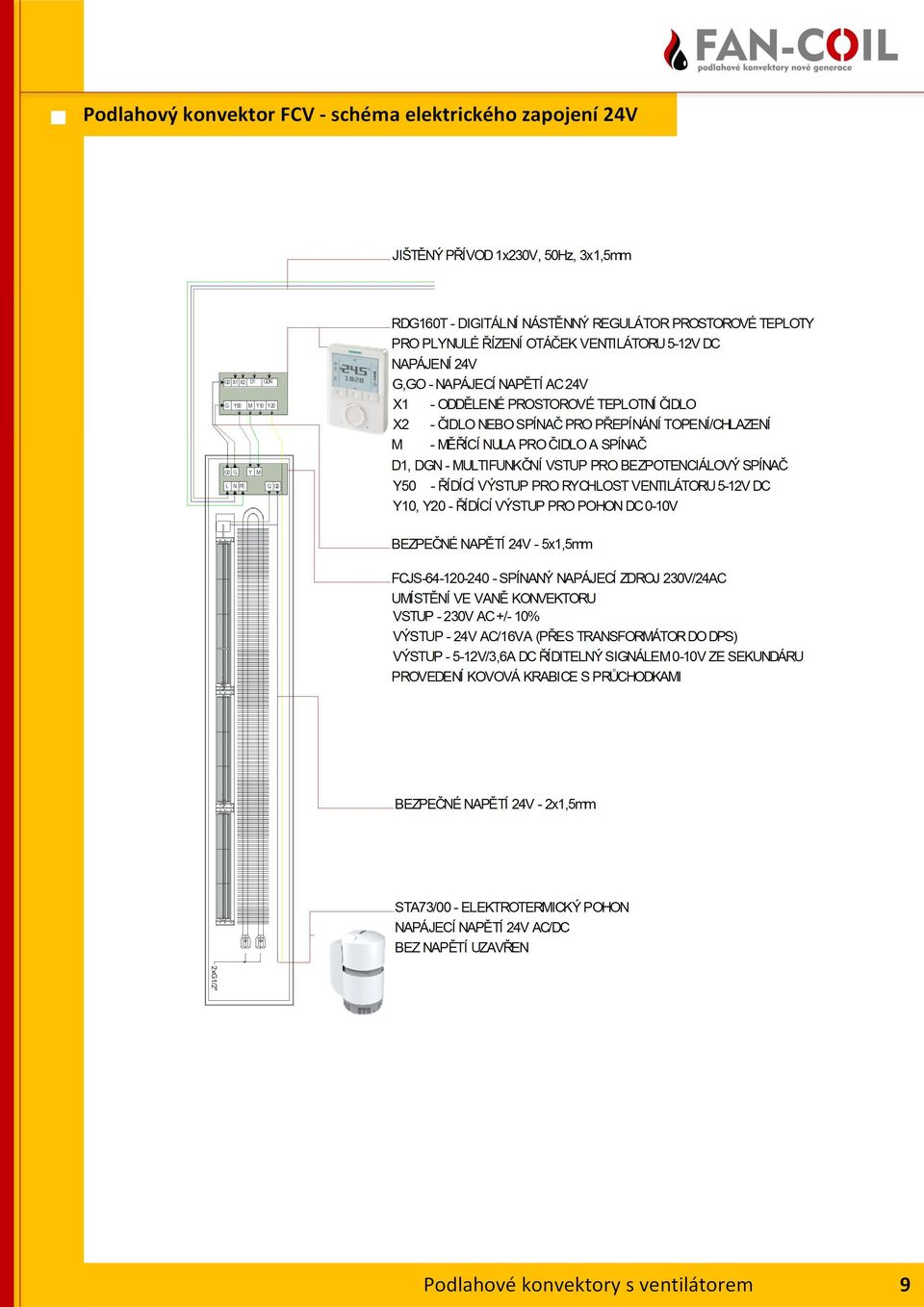

9 Podlahový konvektor FCV - schéma elektrického zapojení 24V JIŠTĚNÝ PŘÍVOD 1x230V, Hz, 3x1,5mm X1 G0 X2 D1 GDN G Y M Y20 Y10 G0 G Y M L N PE Q Q0 RDG1T - DIGITÁLNÍ NÁSTĚNNÝ REGULÁTOR PROSTOROVÉ TEPLOTY PRO PLYNULÉ ŘÍZENÍ OTÁČEK VENTILÁTORU 5-12V DC NAPÁJENÍ 24V G,GO - NAPÁJECÍ NAPĚTÍ AC 24V X1 - ODDĚLENÉ PROSTOROVÉ TEPLOTNÍ ČIDLO X2 - ČIDLO NEBO SPÍNAČ PRO PŘEPÍNÁNÍ TOPENÍ/CHLAZENÍ M - MĚŘÍCÍ NULA PRO ČIDLO A SPÍNAČ D1, DGN - MULTIFUNKČNÍ VSTUP PRO BEZPOTENCIÁLOVÝ SPÍNAČ Y - ŘÍDÍCÍ VÝSTUP PRO RYCHLOST VENTILÁTORU 5-12V DC Y10, Y20 - ŘÍDÍCÍ VÝSTUP PRO POHON DC 0-10V BEZPEČNÉ NAPĚTÍ 24V - 5x1,5mm FCJS SPÍNANÝ NAPÁJECÍ ZDROJ 230V/24AC UMÍSTĚNÍ VE VANĚ KONVEKTORU VSTUP - 230V AC +/- 10% VÝSTUP - 24V AC/16VA (PŘES TRANSFORMÁTOR DO DPS) VÝSTUP V/3,6A DC ŘÍDITELNÝ SIGNÁLEM 0-10V ZE SEKUNDÁRU PROVEDENÍ KOVOVÁ KRABICE S PRŮCHODKAMI BEZPEČNÉ NAPĚTÍ 24V - 2x1,5mm STA73/00 - ELEKTROTERMICKÝ POHON NAPÁJECÍ NAPĚTÍ 24V AC/DC BEZ NAPĚTÍ UZAVŘEN 2xG1/2" Podlahové konvektory s ventilátorem 9
