RADIÁTORY PRO ŽIVOT. podlahové konvektory Licon PK přirozená konvekce

Rozměr: px

Začít zobrazení ze stránky:

Download "RADIÁTORY PRO ŽIVOT. podlahové konvektory Licon PK přirozená konvekce"

Vladimíra Zemanová
před 8 lety
Počet zobrazení:

1 RADIÁTORY PRO ŽIVOT podlahové konvektory Licon PK přirozená konvekce

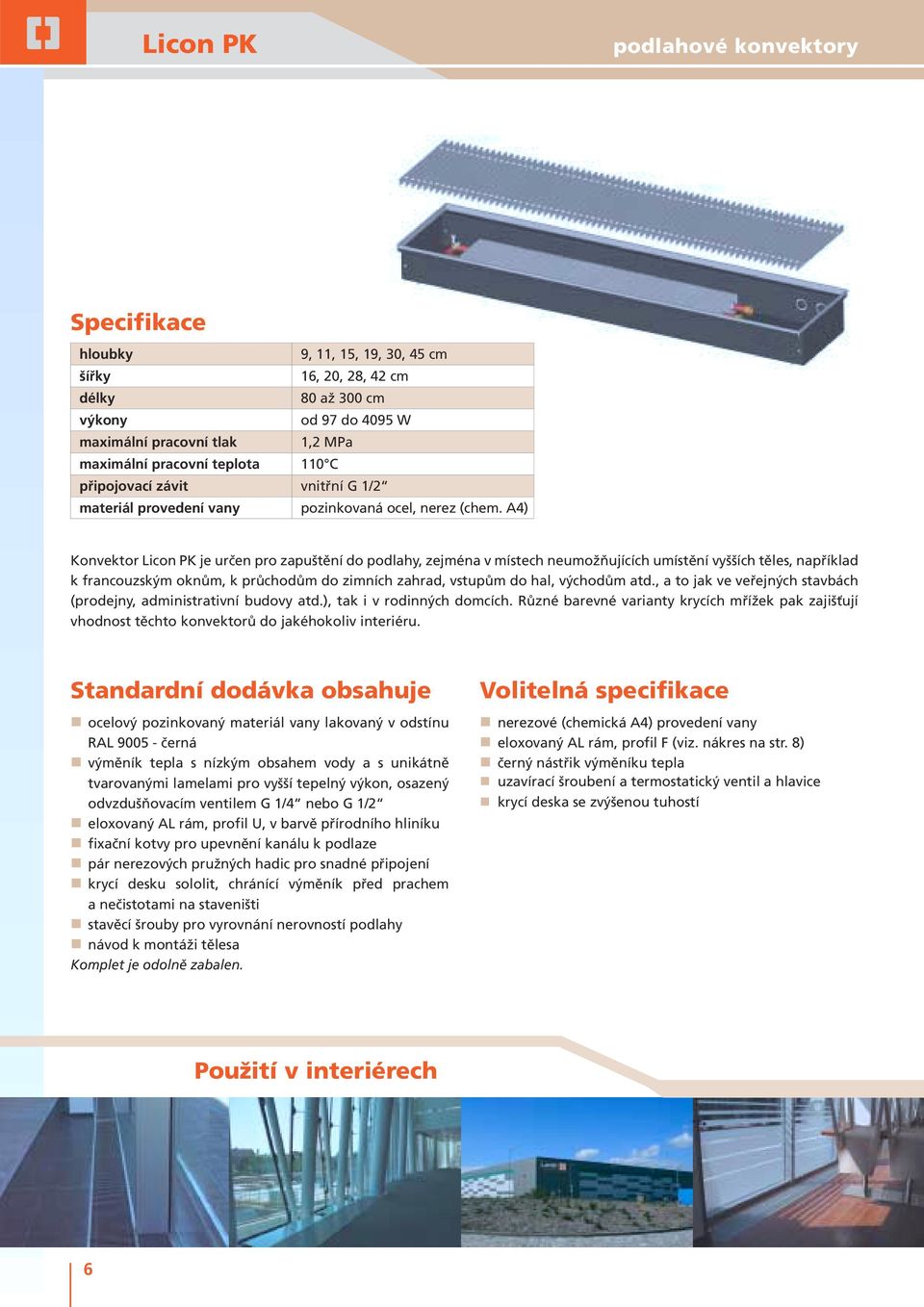

2 Licon PK podlahové konvektory Specifikace hloubky,, 15, 1, 30, 45 cm šířky 16, 20, 28, 42 cm délky 80 až 300 cm výkony od 7 do 405 W maximální pracovní tlak 1,2 MPa maximální pracovní teplota 0 C připojovací závit vnitřní G 1/2 materiál provedení vany pozinkovaná ocel, nerez (chem. A4) Konvektor Licon PK je určen pro zapuštění do podlahy, zejména v místech neumožňujících umístění vyšších těles, například k francouzským oknům, k průchodům do zimních zahrad, vstupům do hal, východům atd., a to jak ve veřejných stavbách (prodejny, administrativní budovy atd.), tak i v rodinných domcích. Různé barevné varianty krycích mřížek pak zajišťují vhodnost těchto konvektorů do jakéhokoliv interiéru. Standardní dodávka obsahuje ocelový pozinkovaný materiál vany lakovaný v odstínu RAL černá výměník tepla s nízkým obsahem vody a s unikátně tvarovanými lamelami pro vyšší tepelný výkon, osazený odvzdušňovacím ventilem G 1/4 nebo G 1/2 eloxovaný AL rám, profil U, v barvě přírodního hliníku fixační kotvy pro upevnění kanálu k podlaze pár nerezových pružných hadic pro snadné připojení krycí desku sololit, chránící výměník před prachem a nečistotami na staveništi stavěcí šrouby pro vyrovnání nerovností podlahy návod k montáži tělesa Komplet je odolně zabalen. Volitelná specifikace nerezové (chemická A4) provedení vany eloxovaný AL rám, profil F (viz. nákres na str. 8) černý nástřik výměníku tepla uzavírací šroubení a termostatický ventil a hlavice krycí deska se zvýšenou tuhostí Použití v interiérech 6

A4) Konvektor Licon PK je určen pro zapuštění do podlahy, zejména v místech neumožňujících umístění vyšších těles, například k francouzským oknům, k průchodům do zimních zahrad, vstupům do hal,

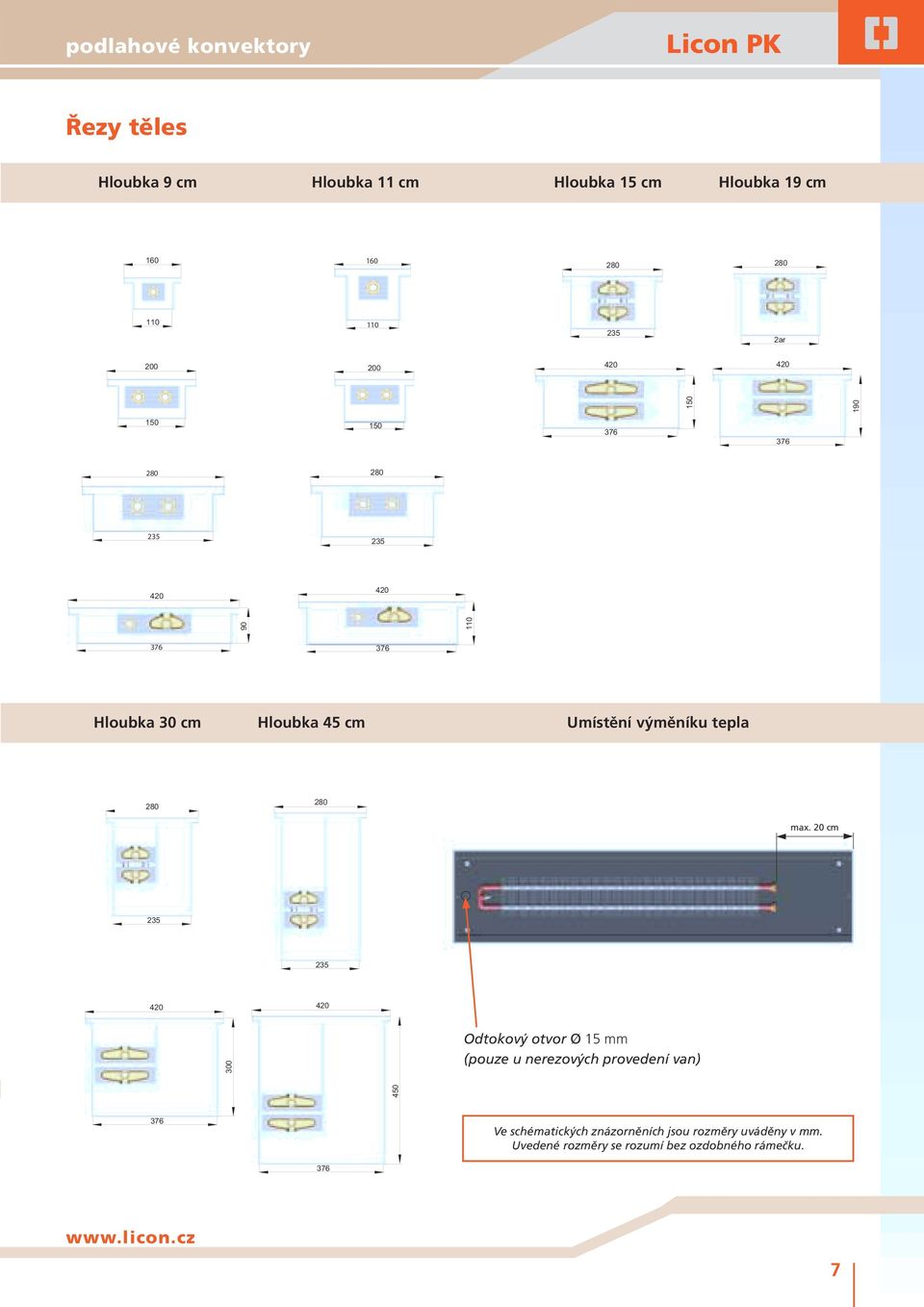

3 podlahové konvektory Licon PK Řezy těles Hloubka cm Hloubka cm Hloubka 15 cm Hloubka 1 cm ar Hloubka 30 cm Hloubka 45 cm Umístění výměníku tepla max. 20 cm 300 Odtokový otvor Ø 15 mm ( pouze u nerezových provedení van) 450 Ve schématických znázorněních jsou rozměry uváděny v mm. Uvedené rozměry se rozumí bez ozdobného rámečku. 7

20 cm 300 Odtokový otvor Ø 15 mm ( pouze u nerezových provedení van) 450 Ve schématických

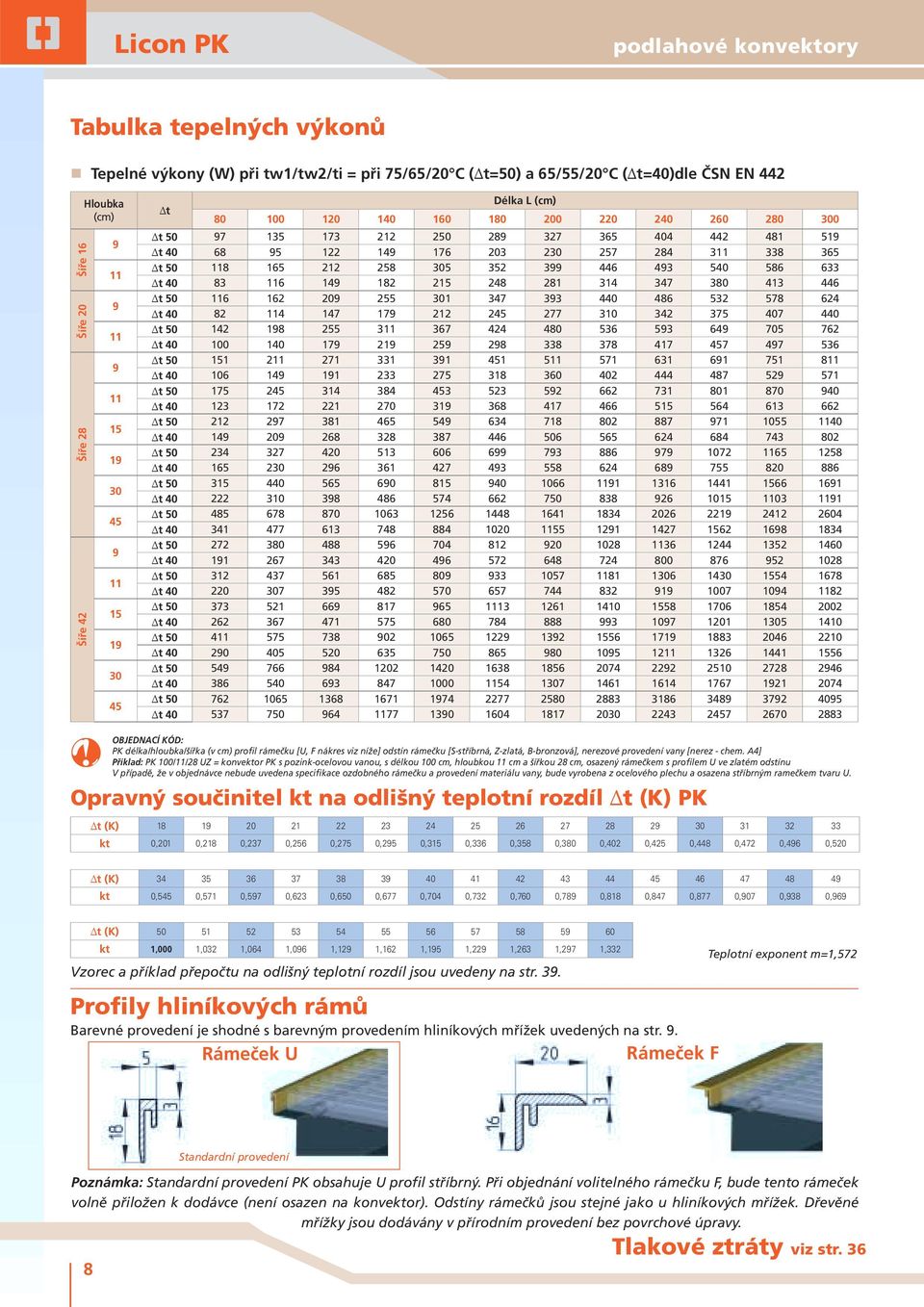

4 Licon PK podlahové konvektory Tabulka tepelných výkonů Tepelné výkony (W) při tw1/tw2/ti = při 75/65/20 C ( t=50) a 65/55/20 C ( t=40)dle ČSN EN 442 Šíře 16 Šíře 20 Šíře 28 Šíře 42 W! Hloubka (cm) t Délka L (cm) t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t OBJEDNACÍ KÓD: PK délka/hloubka/šířka (v cm) profil rámečku [U, F nákres viz níže] odstín rámečku [S-stříbrná, Z-zlatá, B-bronzová], nerezové provedení vany [nerez - chem. A4] Příklad: PK 100//28 UZ = konvektor PK s pozink-ocelovou vanou, s délkou 100 cm, hloubkou cm a šířkou 28 cm, osazený rámečkem s profilem U ve zlatém odstínu V případě, že v objednávce nebude uvedena specifikace ozdobného rámečku a provedení materiálu vany, bude vyrobena z ocelového plechu a osazena stříbrným ramečkem tvaru U. Opravný součinitel kt na odlišný teplotní rozdíl t (K) PK t (K) kt 0,201 0,218 0,237 0,256 0,275 0,25 0,315 0,336 0,358 0,380 0,402 0,425 0,448 0,472 0,46 0,520 t (K) kt 0,545 0,571 0,57 0,623 0,650 0,677 0,704 0,732 0,760 0,78 0,818 0,847 0,877 0,07 0,38 0,6 t (K) kt 1,000 1,032 1,064 1,06 1,12 1,162 1,15 1,22 1,263 1,27 1,332 Vzorec a příklad přepočtu na odlišný teplotní rozdíl jsou uvedeny na str. 3. Profily hliníkových rámů Barevné provedení je shodné s barevným provedením hliníkových mřížek uvedených na str.. Rámeček F Rámeček U Teplotní exponent m=1,572 Poznámka: Standardní provedení PK obsahuje U profil stříbrný. Při objednání volitelného rámečku F, bude tento rámeček volně přiložen k dodávce (není osazen na konvektor). Odstíny rámečků jsou stejné jako u hliníkových mřížek. Dřevěné mřížky jsou dodávány v přírodním provedení bez povrchové úpravy. 8 Standardní provedení Tlakové ztráty viz str. 36

212 258 305 352 3 446 43 540 586 633 t 40 83 6 14 182 215 248 281 314 347 380 413 446 t 50 6 162 20 255 301 347 33 440 486 532 578 624 t 40 82 4 147 17 212 245 277 310 342 375 407 440 t 50 142 18 255

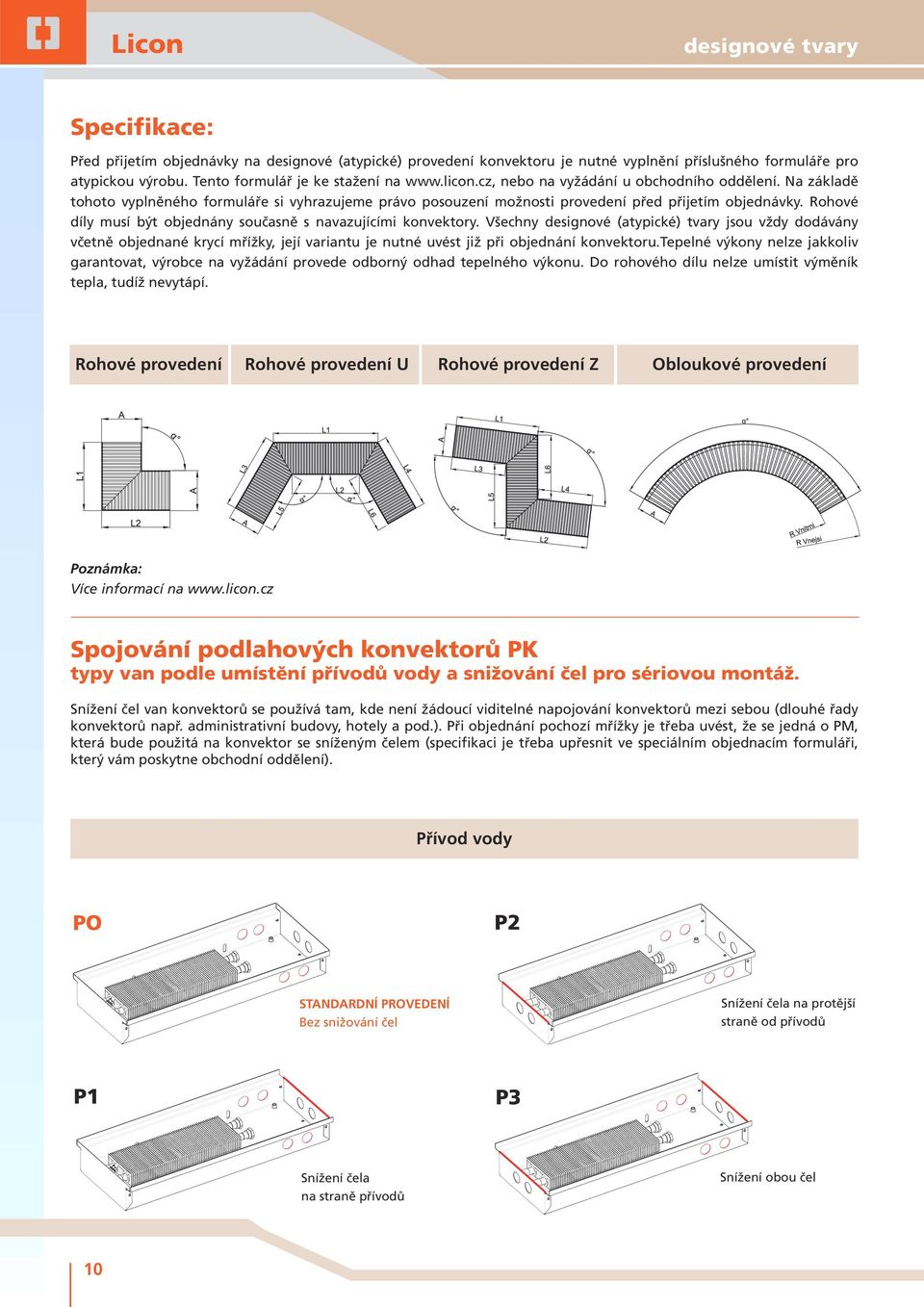

5 Licon designové tvary Specifikace: Před přijetím objednávky na designové (atypické) provedení konvektoru je nutné vyplnění příslušného formuláře pro atypickou výrobu. Tento formulář je ke stažení na nebo na vyžádání u obchodního oddělení. Na základě tohoto vyplněného formuláře si vyhrazujeme právo posouzení možnosti provedení před přijetím objednávky. Rohové díly musí být objednány současně s navazujícími konvektory. Všechny designové (atypické) tvary jsou vždy dodávány včetně objednané krycí mřížky, její variantu je nutné uvést již při objednání konvektoru.tepelné výkony nelze jakkoliv garantovat, výrobce na vyžádání provede odborný odhad tepelného výkonu. Do rohového dílu nelze umístit výměník tepla, tudíž nevytápí. Rohové provedení Rohové provedení U Rohové provedení Z Obloukové provedení Poznámka: Více informací na Spojování podlahových konvektorů PK typy van podle umístění přívodů vody a snižování čel pro sériovou montáž. Snížení čel van konvektorů se používá tam, kde není žádoucí viditelné napojování konvektorů mezi sebou (dlouhé řady konvektorů např. administrativní budovy, hotely a pod.). Při objednání pochozí mřížky je třeba uvést, že se jedná o PM, která bude použitá na konvektor se sníženým čelem (specifikaci je třeba upřesnit ve speciálním objednacím formuláři, který vám poskytne obchodní oddělení). Přívod vody PO P2 STANDARDNÍ PROVEDENÍ Bez snižování čel Snížení čela na protější straně od přívodů P1 P3 Snížení čela na straně přívodů Snížení obou čel 10

Rohové díly musí být objednány současně s navazujícími konvektory.
