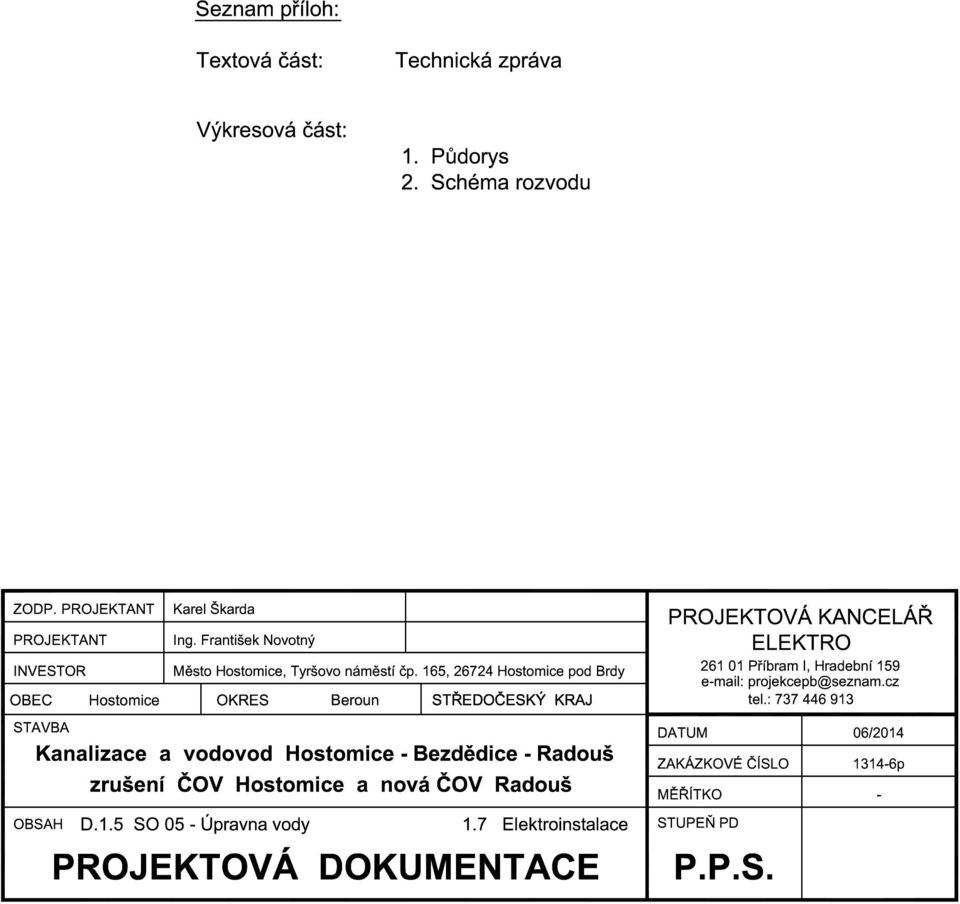

TECHNICKÁ ZPRÁVA. Základní technické údaje: Napojení:

Rozměr: px
Začít zobrazení ze stránky:

Download "TECHNICKÁ ZPRÁVA. Základní technické údaje: Napojení:"

Transkript

1

2 TECHNICKÁ ZPRÁVA Předmětem tohoto projektu je rekonstrukce vnitřní elektroinstalace uvedeného objektu. Jedná se o objekt vodojemu s úpravnou vod. Veškerá vyjádření a projednání zajišťuje dle dohody investor. Základní technické údaje: Napěťová soustava: 3x230/400V ~50Hz, TN-C-S Ochrana před nebezpečným dotykem provedena dle ČSN : živých částí: krytem a izolací neživých částí: ochrana automatickým odpojením od zdroje Doplňková ochrana proudovým chráničem dle ČSN Doplňková ochrana doplňujícím pospojováním dle ČSN Bilance nároků na příkon el. energie: název příkon [kw] vytápění přímotopné lokální 3 technologie převážně motory 4 osvětlení a ostatní spotřebiče 5 Instalovaný příkon 12 Příkon při soudobosti: 0,7 8 Hodnota třífázového hlavního jističe [A] 25 Doporučuje se navýšit hodnotu stávajícího hlavního jističe 3x16A na 3x 25A nutné projednat toto navýšení hodnoty stávajícího jističe s dodavatelem elektřiny. Kategorie odběratele: C Typ odběru: trvalý odběr Typ měřícího zařízení: přímé NN Určení vnějších vlivů dle ČSN a ČSN : - prostory chemického hospodářství: AA5, AB4, AF3, BA4, BC3 ( prostory nebezpečné ) - ostatní : AA5, AB5, BA4, BC2 ( prostory nebezpečné ) uvedené údaje jsou informativní, upřesní projekt technologie. Napojení: Předpokládá se, že napojení objektu na distribuční síť dodavatele elektrické energie zůstává stávající. Objekt je připojen z distribuční sítě připojen závěsným kabelem ukončeným v HDS na fasádě propojenou s elektroměrovým rozvaděčem

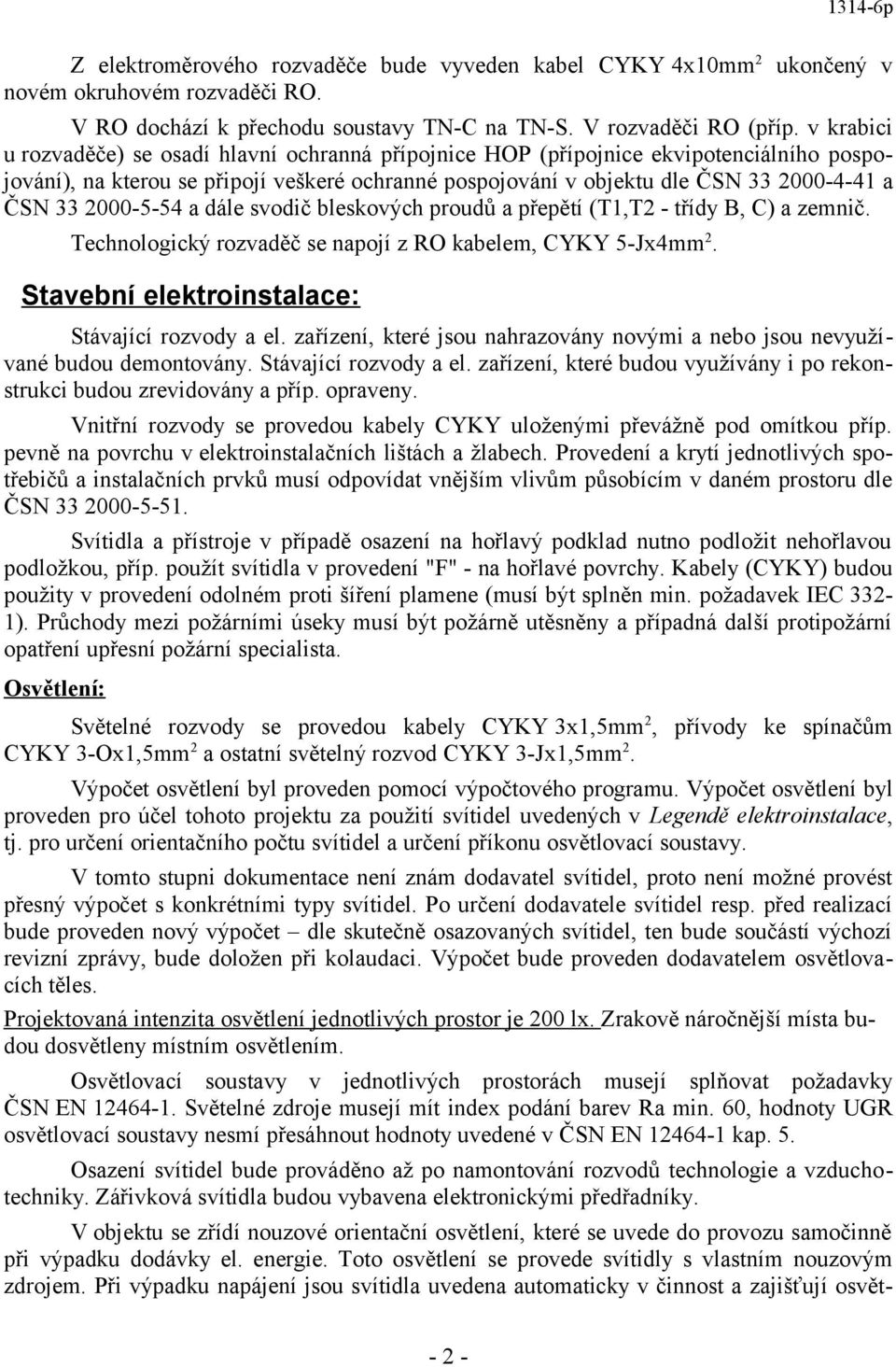

3 Z elektroměrového rozvaděče bude vyveden kabel CYKY 4x10mm 2 ukončený v novém okruhovém rozvaděči RO. V RO dochází k přechodu soustavy TN-C na TN-S. V rozvaděči RO (příp. v krabici u rozvaděče) se osadí hlavní ochranná přípojnice HOP (přípojnice ekvipotenciálního pospojování), na kterou se připojí veškeré ochranné pospojování v objektu dle ČSN a ČSN a dále svodič bleskových proudů a přepětí (T1,T2 - třídy B, C) a zemnič. Technologický rozvaděč se napojí z RO kabelem, CYKY 5-Jx4mm 2. Stavební elektroinstalace: Stávající rozvody a el. zařízení, které jsou nahrazovány novými a nebo jsou nevyužívané budou demontovány. Stávající rozvody a el. zařízení, které budou využívány i po rekonstrukci budou zrevidovány a příp. opraveny. Vnitřní rozvody se provedou kabely CYKY uloženými převážně pod omítkou příp. pevně na povrchu v elektroinstalačních lištách a žlabech. Provedení a krytí jednotlivých spotřebičů a instalačních prvků musí odpovídat vnějším vlivům působícím v daném prostoru dle ČSN Svítidla a přístroje v případě osazení na hořlavý podklad nutno podložit nehořlavou podložkou, příp. použít svítidla v provedení "F" - na hořlavé povrchy. Kabely (CYKY) budou použity v provedení odolném proti šíření plamene (musí být splněn min. požadavek IEC 332-1). Průchody mezi požárními úseky musí být požárně utěsněny a případná další protipožární opatření upřesní požární specialista. Osvětlení: Světelné rozvody se provedou kabely CYKY 3x1,5mm 2, přívody ke spínačům CYKY 3-Ox1,5mm 2 a ostatní světelný rozvod CYKY 3-Jx1,5mm 2. Výpočet osvětlení byl proveden pomocí výpočtového programu. Výpočet osvětlení byl proveden pro účel tohoto projektu za použití svítidel uvedených v Legendě elektroinstalace, tj. pro určení orientačního počtu svítidel a určení příkonu osvětlovací soustavy. V tomto stupni dokumentace není znám dodavatel svítidel, proto není možné provést přesný výpočet s konkrétními typy svítidel. Po určení dodavatele svítidel resp. před realizací bude proveden nový výpočet dle skutečně osazovaných svítidel, ten bude součástí výchozí revizní zprávy, bude doložen při kolaudaci. Výpočet bude proveden dodavatelem osvětlovacích těles. Projektovaná intenzita osvětlení jednotlivých prostor je 200 lx. Zrakově náročnější místa budou dosvětleny místním osvětlením. Osvětlovací soustavy v jednotlivých prostorách musejí splňovat požadavky ČSN EN Světelné zdroje musejí mít index podání barev Ra min. 60, hodnoty UGR osvětlovací soustavy nesmí přesáhnout hodnoty uvedené v ČSN EN kap. 5. Osazení svítidel bude prováděno až po namontování rozvodů technologie a vzduchotechniky. Zářivková svítidla budou vybavena elektronickými předřadníky. V objektu se zřídí nouzové orientační osvětlení, které se uvede do provozu samočinně při výpadku dodávky el. energie. Toto osvětlení se provede svítidly s vlastním nouzovým zdrojem. Při výpadku napájení jsou svítidla uvedena automaticky v činnost a zajišťují osvět

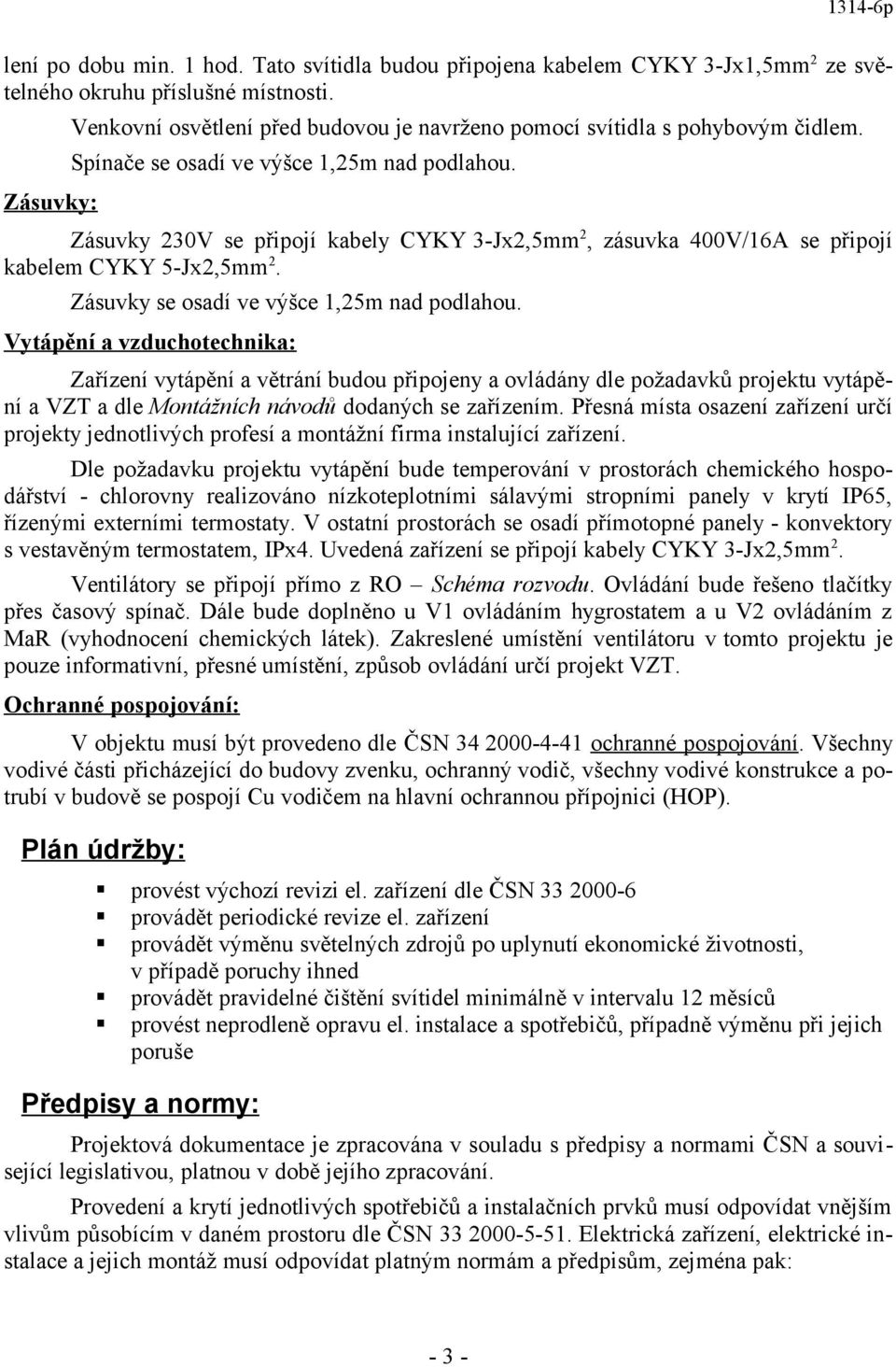

4 lení po dobu min. 1 hod. Tato svítidla budou připojena kabelem CYKY 3-Jx1,5mm 2 ze světelného okruhu příslušné místnosti. Zásuvky: Venkovní osvětlení před budovou je navrženo pomocí svítidla s pohybovým čidlem. Spínače se osadí ve výšce 1,25m nad podlahou. Zásuvky 230V se připojí kabely CYKY 3-Jx2,5mm 2, zásuvka 400V/16A se připojí kabelem CYKY 5-Jx2,5mm 2. Zásuvky se osadí ve výšce 1,25m nad podlahou. Vytápění a vzduchotechnika: Zařízení vytápění a větrání budou připojeny a ovládány dle požadavků projektu vytápění a VZT a dle Montážních návodů dodaných se zařízením. Přesná místa osazení zařízení určí projekty jednotlivých profesí a montážní firma instalující zařízení. Dle požadavku projektu vytápění bude temperování v prostorách chemického hospodářství - chlorovny realizováno nízkoteplotními sálavými stropními panely v krytí IP65, řízenými externími termostaty. V ostatní prostorách se osadí přímotopné panely - konvektory s vestavěným termostatem, IPx4. Uvedená zařízení se připojí kabely CYKY 3-Jx2,5mm 2. Ventilátory se připojí přímo z RO Schéma rozvodu. Ovládání bude řešeno tlačítky přes časový spínač. Dále bude doplněno u V1 ovládáním hygrostatem a u V2 ovládáním z MaR (vyhodnocení chemických látek). Zakreslené umístění ventilátoru v tomto projektu je pouze informativní, přesné umístění, způsob ovládání určí projekt VZT. Ochranné pospojování: V objektu musí být provedeno dle ČSN ochranné pospojování. Všechny vodivé části přicházející do budovy zvenku, ochranný vodič, všechny vodivé konstrukce a potrubí v budově se pospojí Cu vodičem na hlavní ochrannou přípojnici (HOP). Plán údržby: provést výchozí revizi el. zařízení dle ČSN provádět periodické revize el. zařízení provádět výměnu světelných zdrojů po uplynutí ekonomické životnosti, v případě poruchy ihned provádět pravidelné čištění svítidel minimálně v intervalu 12 měsíců provést neprodleně opravu el. instalace a spotřebičů, případně výměnu při jejich poruše Předpisy a normy: Projektová dokumentace je zpracována v souladu s předpisy a normami ČSN a související legislativou, platnou v době jejího zpracování. Provedení a krytí jednotlivých spotřebičů a instalačních prvků musí odpovídat vnějším vlivům působícím v daném prostoru dle ČSN Elektrická zařízení, elektrické instalace a jejich montáž musí odpovídat platným normám a předpisům, zejména pak: - 3 -

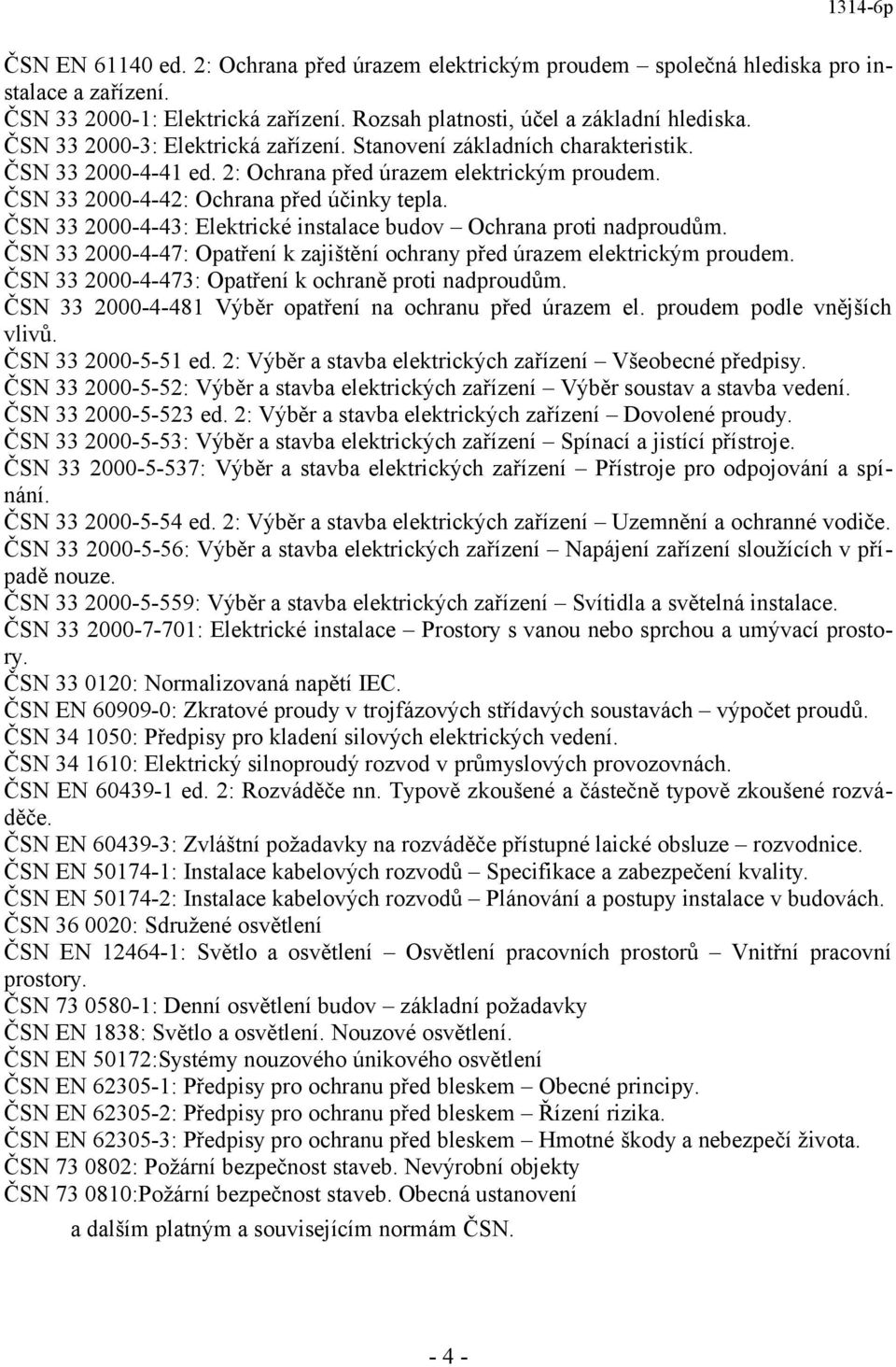

5 ČSN EN ed. 2: Ochrana před úrazem elektrickým proudem společná hlediska pro instalace a zařízení. ČSN : Elektrická zařízení. Rozsah platnosti, účel a základní hlediska. ČSN : Elektrická zařízení. Stanovení základních charakteristik. ČSN ed. 2: Ochrana před úrazem elektrickým proudem. ČSN : Ochrana před účinky tepla. ČSN : Elektrické instalace budov Ochrana proti nadproudům. ČSN : Opatření k zajištění ochrany před úrazem elektrickým proudem. ČSN : Opatření k ochraně proti nadproudům. ČSN Výběr opatření na ochranu před úrazem el. proudem podle vnějších vlivů. ČSN ed. 2: Výběr a stavba elektrických zařízení Všeobecné předpisy. ČSN : Výběr a stavba elektrických zařízení Výběr soustav a stavba vedení. ČSN ed. 2: Výběr a stavba elektrických zařízení Dovolené proudy. ČSN : Výběr a stavba elektrických zařízení Spínací a jistící přístroje. ČSN : Výběr a stavba elektrických zařízení Přístroje pro odpojování a spínání. ČSN ed. 2: Výběr a stavba elektrických zařízení Uzemnění a ochranné vodiče. ČSN : Výběr a stavba elektrických zařízení Napájení zařízení sloužících v případě nouze. ČSN : Výběr a stavba elektrických zařízení Svítidla a světelná instalace. ČSN : Elektrické instalace Prostory s vanou nebo sprchou a umývací prostory. ČSN : Normalizovaná napětí IEC. ČSN EN : Zkratové proudy v trojfázových střídavých soustavách výpočet proudů. ČSN : Předpisy pro kladení silových elektrických vedení. ČSN : Elektrický silnoproudý rozvod v průmyslových provozovnách. ČSN EN ed. 2: Rozváděče nn. Typově zkoušené a částečně typově zkoušené rozváděče. ČSN EN : Zvláštní požadavky na rozváděče přístupné laické obsluze rozvodnice. ČSN EN : Instalace kabelových rozvodů Specifikace a zabezpečení kvality. ČSN EN : Instalace kabelových rozvodů Plánování a postupy instalace v budovách. ČSN : Sdružené osvětlení ČSN EN : Světlo a osvětlení Osvětlení pracovních prostorů Vnitřní pracovní prostory. ČSN : Denní osvětlení budov základní požadavky ČSN EN 1838: Světlo a osvětlení. Nouzové osvětlení. ČSN EN 50172:Systémy nouzového únikového osvětlení ČSN EN : Předpisy pro ochranu před bleskem Obecné principy. ČSN EN : Předpisy pro ochranu před bleskem Řízení rizika. ČSN EN : Předpisy pro ochranu před bleskem Hmotné škody a nebezpečí života. ČSN : Požární bezpečnost staveb. Nevýrobní objekty ČSN :Požární bezpečnost staveb. Obecná ustanovení a dalším platným a souvisejícím normám ČSN

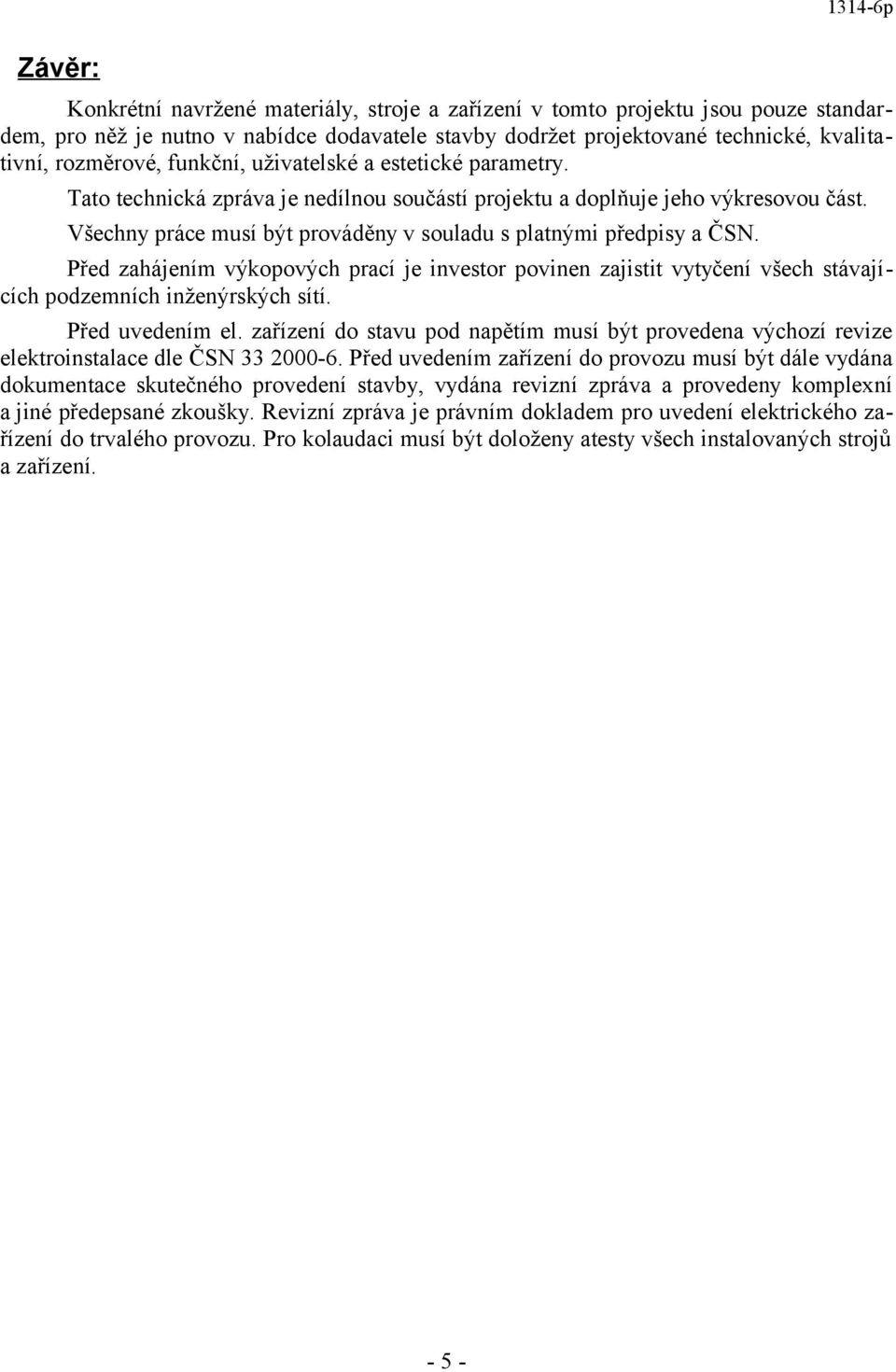

6 Závěr: Konkrétní navržené materiály, stroje a zařízení v tomto projektu jsou pouze standardem, pro něž je nutno v nabídce dodavatele stavby dodržet projektované technické, kvalitativní, rozměrové, funkční, uživatelské a estetické parametry. Tato technická zpráva je nedílnou součástí projektu a doplňuje jeho výkresovou část. Všechny práce musí být prováděny v souladu s platnými předpisy a ČSN. Před zahájením výkopových prací je investor povinen zajistit vytyčení všech stávajících podzemních inženýrských sítí. Před uvedením el. zařízení do stavu pod napětím musí být provedena výchozí revize elektroinstalace dle ČSN Před uvedením zařízení do provozu musí být dále vydána dokumentace skutečného provedení stavby, vydána revizní zpráva a provedeny komplexní a jiné předepsané zkoušky. Revizní zpráva je právním dokladem pro uvedení elektrického zařízení do trvalého provozu. Pro kolaudaci musí být doloženy atesty všech instalovaných strojů a zařízení

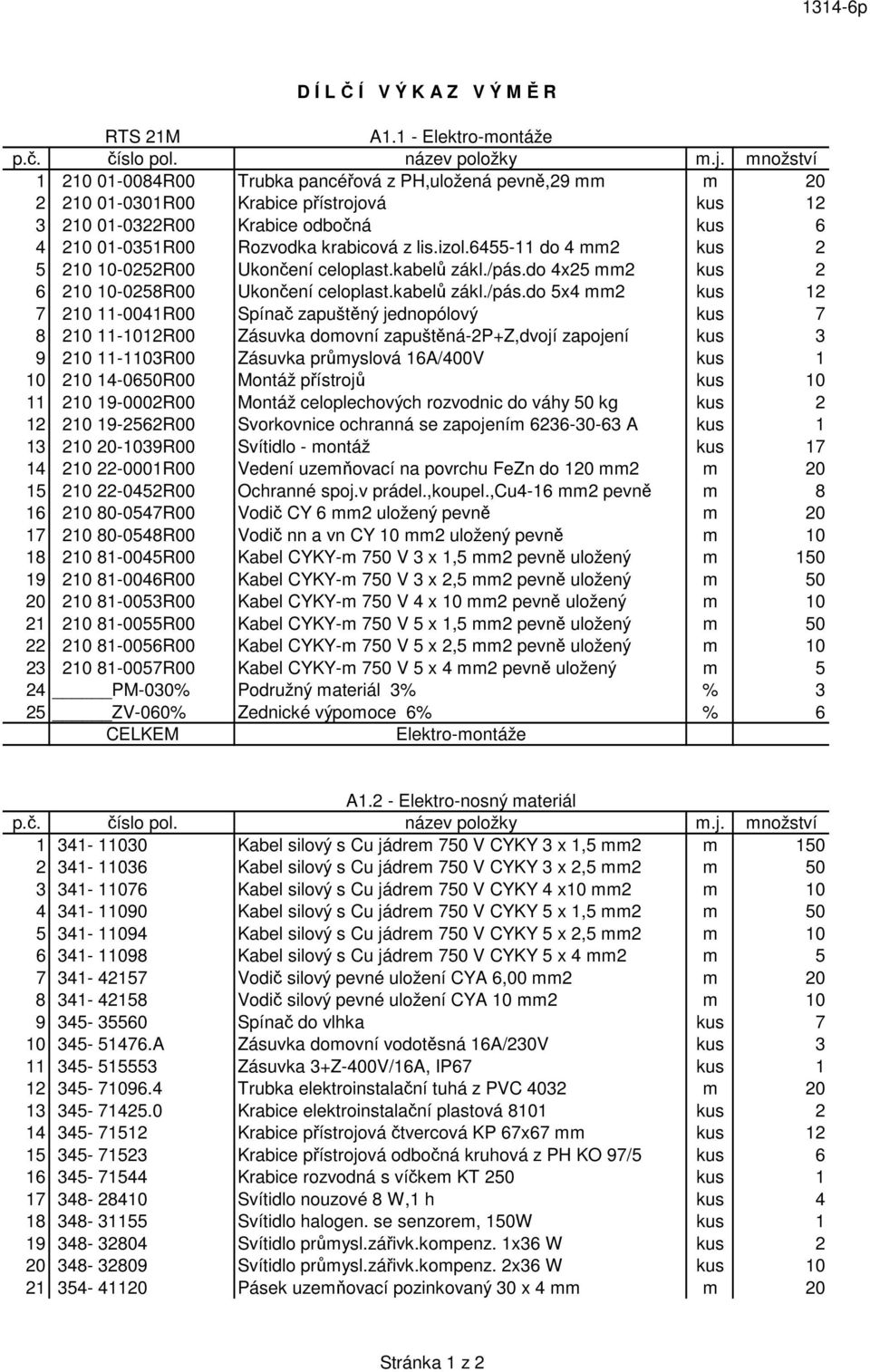

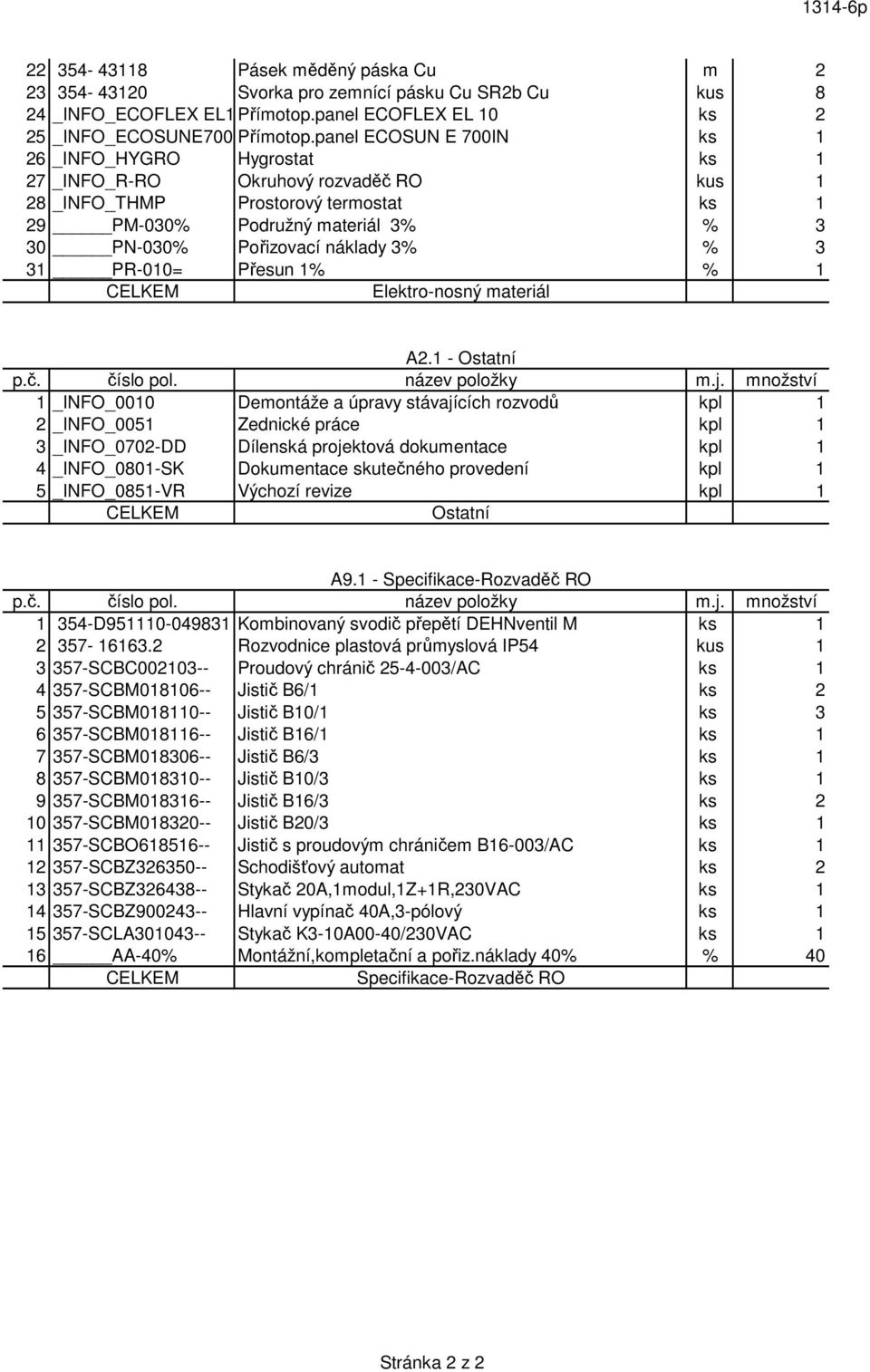

7 D Í L Č Í V Ý K A Z V Ý M Ě R RTS 21M A1.1 - Elektro-montáže p.č. číslo pol. název položky m.j. množství R00 Trubka pancéřová z PH,uložená pevně,29 mm m R00 Krabice přístrojová kus R00 Krabice odbočná kus R00 Rozvodka krabicová z lis.izol do 4 mm2 kus R00 Ukončení celoplast.kabelů zákl./pás.do 4x25 mm2 kus R00 Ukončení celoplast.kabelů zákl./pás.do 5x4 mm2 kus R00 Spínač zapuštěný jednopólový kus R00 Zásuvka domovní zapuštěná-2p+z,dvojí zapojení kus R00 Zásuvka průmyslová 16A/400V kus R00 Montáž přístrojů kus R00 Montáž celoplechových rozvodnic do váhy 50 kg kus R00 Svorkovnice ochranná se zapojením A kus R00 Svítidlo - montáž kus R00 Vedení uzemňovací na povrchu FeZn do 120 mm2 m R00 Ochranné spoj.v prádel.,koupel.,cu4-16 mm2 pevně m R00 Vodič CY 6 mm2 uložený pevně m R00 Vodič nn a vn CY 10 mm2 uložený pevně m R00 Kabel CYKY-m 750 V 3 x 1,5 mm2 pevně uložený m R00 Kabel CYKY-m 750 V 3 x 2,5 mm2 pevně uložený m R00 Kabel CYKY-m 750 V 4 x 10 mm2 pevně uložený m R00 Kabel CYKY-m 750 V 5 x 1,5 mm2 pevně uložený m R00 Kabel CYKY-m 750 V 5 x 2,5 mm2 pevně uložený m R00 Kabel CYKY-m 750 V 5 x 4 mm2 pevně uložený m 5 24 PM-030% Podružný materiál 3% % 3 25 ZV-060% Zednické výpomoce 6% % 6 CELKEM Elektro-montáže A1.2 - Elektro-nosný materiál p.č. číslo pol. název položky m.j. množství Kabel silový s Cu jádrem 750 V CYKY 3 x 1,5 mm2 m Kabel silový s Cu jádrem 750 V CYKY 3 x 2,5 mm2 m Kabel silový s Cu jádrem 750 V CYKY 4 x10 mm2 m Kabel silový s Cu jádrem 750 V CYKY 5 x 1,5 mm2 m Kabel silový s Cu jádrem 750 V CYKY 5 x 2,5 mm2 m Kabel silový s Cu jádrem 750 V CYKY 5 x 4 mm2 m Vodič silový pevné uložení CYA 6,00 mm2 m Vodič silový pevné uložení CYA 10 mm2 m Spínač do vlhka kus A Zásuvka domovní vodotěsná 16A/230V kus Zásuvka 3+Z-400V/16A, IP67 kus Trubka elektroinstalační tuhá z PVC 4032 m Krabice elektroinstalační plastová 8101 kus Krabice přístrojová čtvercová KP 67x67 mm kus Krabice přístrojová odbočná kruhová z PH KO 97/5 kus Krabice rozvodná s víčkem KT 250 kus Svítidlo nouzové 8 W,1 h kus Svítidlo halogen. se senzorem, 150W kus Svítidlo průmysl.zářivk.kompenz. 1x36 W kus Svítidlo průmysl.zářivk.kompenz. 2x36 W kus Pásek uzemňovací pozinkovaný 30 x 4 mm m 20 Stránka 1 z 2

8 Pásek měděný páska Cu m Svorka pro zemnící pásku Cu SR2b Cu kus 8 24 _INFO_ECOFLEX EL10 Přímotop.panel ECOFLEX EL 10 ks 2 25 _INFO_ECOSUNE700IN Přímotop.panel ECOSUN E 700IN ks 1 26 _INFO_HYGRO Hygrostat ks 1 27 _INFO_R-RO Okruhový rozvaděč RO kus 1 28 _INFO_THMP Prostorový termostat ks 1 29 PM-030% Podružný materiál 3% % 3 30 PN-030% Pořizovací náklady 3% % 3 31 PR-010= Přesun 1% % 1 CELKEM Elektro-nosný materiál A2.1 - Ostatní p.č. číslo pol. název položky m.j. množství 1 _INFO_0010 Demontáže a úpravy stávajících rozvodů kpl 1 2 _INFO_0051 Zednické práce kpl 1 3 _INFO_0702-DD Dílenská projektová dokumentace kpl 1 4 _INFO_0801-SK Dokumentace skutečného provedení kpl 1 5 _INFO_0851-VR Výchozí revize kpl 1 CELKEM Ostatní A9.1 - Specifikace-Rozvaděč RO p.č. číslo pol. název položky m.j. množství D Kombinovaný svodič přepětí DEHNventil M ks Rozvodnice plastová průmyslová IP54 kus SCBC Proudový chránič /AC ks SCBM Jistič B6/1 ks SCBM Jistič B10/1 ks SCBM Jistič B16/1 ks SCBM Jistič B6/3 ks SCBM Jistič B10/3 ks SCBM Jistič B16/3 ks SCBM Jistič B20/3 ks SCBO Jistič s proudovým chráničem B16-003/AC ks SCBZ Schodišťový automat ks SCBZ Stykač 20A,1modul,1Z+1R,230VAC ks SCBZ Hlavní vypínač 40A,3-pólový ks SCLA Stykač K3-10A00-40/230VAC ks 1 16 AA-40% Montážní,kompletační a pořiz.náklady 40% % 40 CELKEM Specifikace-Rozvaděč RO Stránka 2 z 2
