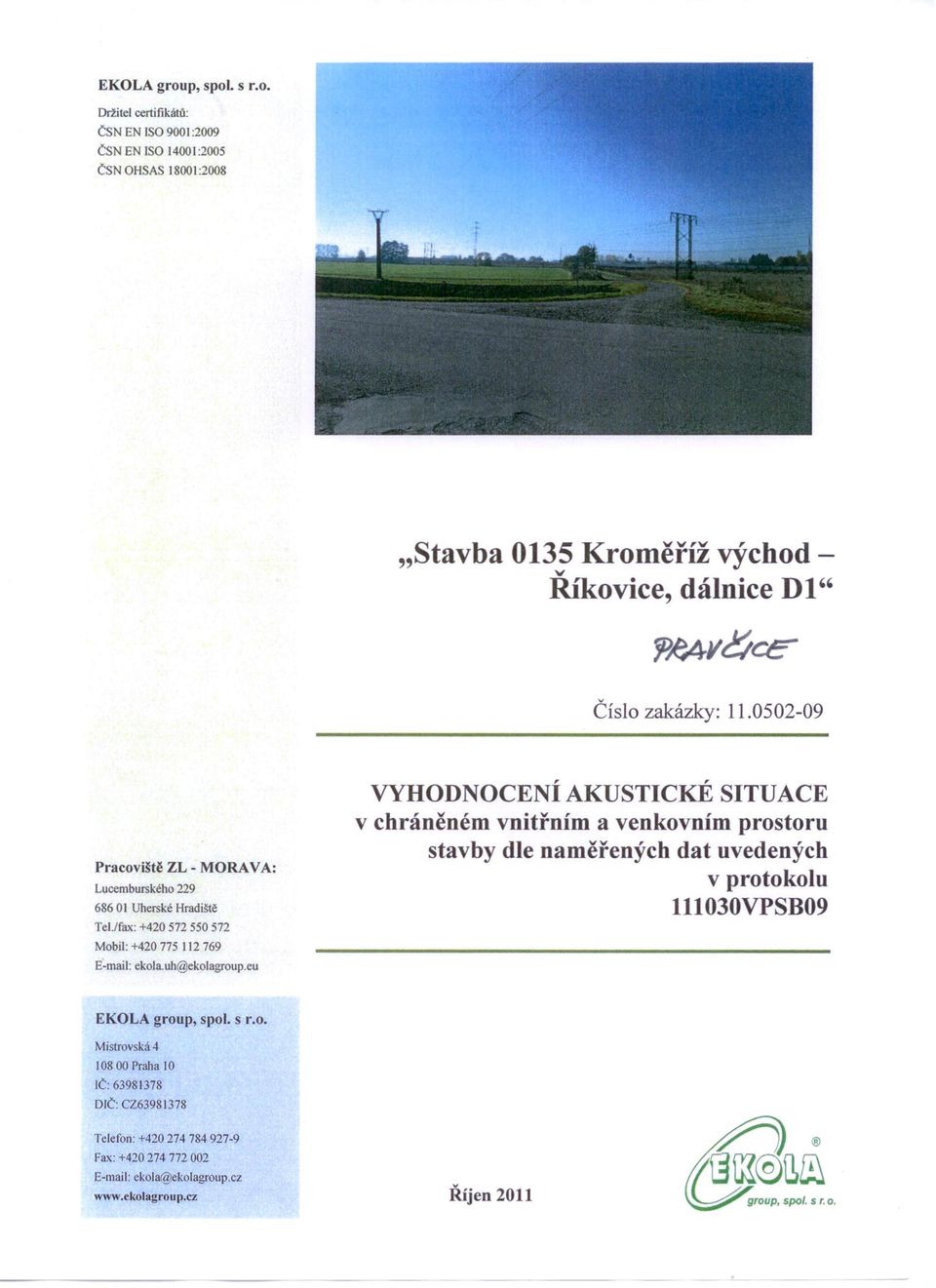

1 EKOLA group, spol. s r.o. Držitel certifikátů: ČSN EN ISO 900 1:2009 ČSN EN ISO 14001:2005 ČSN OHSAS 18001:2008 "Stavba 0135 Kroměříž východ - v Ríkovice, dálnice DI" Číslo zakázky: Pracoviště ZL - MORA VA: Lucemburského Uherské Hradiště Tel./fax: Mobil: ekola. uh@ekolagroup.eu VYHODNOCENÍ AKUSTICKÉ SITUACE V chráněném vnitřním a venkovním prostoru stavby dle naměřených dat uvedených v protokolu VPSB09 EKOLA group, spol. S r.o. Mistrovská Praha 10 JC: DIC: CZ Telefon: Fax: ekola@ekolagroup.cz Říjen 2011

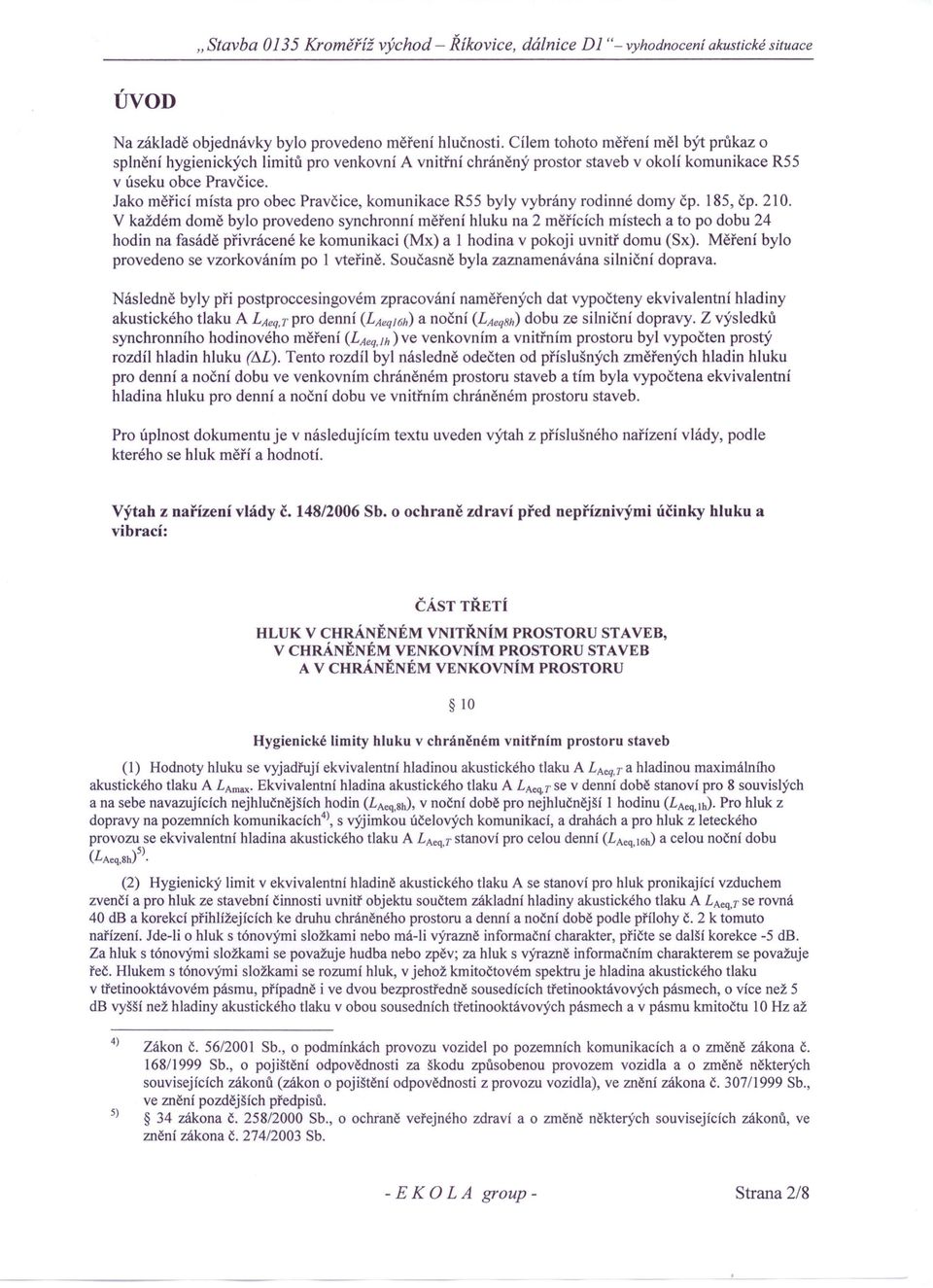

2 "Stavba 0135 Kroměříž východ - Řikovice, dálnice D 1<: vyhodnocení akustické situace ÚVOD Na základě objednávky bylo provedeno měření hlučnosti. Cílem tohoto měření měl být průkaz o splnění hygienických limitů pro venkovní A vnitřní chráněný prostor staveb v okolí komunikace R55 v úseku obce Pravčice. Jako měřicí místa pro obec Pravčice, komunikace R55 byly vybrány rodinné domy čp. 185, čp V každém domě bylo provedeno synchronní měření hluku na 2 měřících místech a to po dobu 24 hodin na fasádě přivrácené ke komunikaci (Mx) a 1 hodina v pokoji uvnitř domu (Sx). Měření bylo provedeno se vzorkováním po 1 vteřině. Současně byla zaznamenávána silniční doprava. Následně byly při postproccesingovém zpracování naměřených dat vypočteny ekvivalentní hladiny akustického tlaku A LAeq. T pro denní (LAeqI6h) a noční (LAeq8h) dobu ze silniční dopravy. Z výsledků synchronního hodinového měření (LAeq,/h) ve venkovním a vnitřním prostoru byl vypočten prostý rozdíl hladin hluku (I:!.L). Tento rozdíl byl následně odečten od příslušných změřených hladin hluku pro denní a noční dobu ve venkovním chráněném prostoru staveb a tím byla vypočtena ekvivalentní hladina hluku pro denní a noční dobu ve vnitřním chráněném prostoru staveb. Pro úplnost dokumentu je v následujícím textu uveden výtah z příslušného kterého se hluk měří a hodnotí. nařízení vlády, podle Výtah z nařízení vlády č. 148/2006 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací: ČÁST TŘETÍ HLUK V CHRÁNĚNÉM VNITŘNÍM PROSTORU ST AVEB, V CHRÁNĚNÉM VENKOVNÍM PROSTORU STAVEB A V CHRÁNĚNÉM VENKOVNÍM PROSTORU 10 Hygienické limity hluku v chráněném vnitřním prostoru staveb (1) Hodnoty hluku se vyjadřují ekvivalentní hladinou akustického tlaku A LAeq.ra hladinou maximálního akustického tlaku A L Amax Ekvivalentní hladina akustického tlaku A L Aeq.r se v denní době stanoví pro 8 souvislých a na sebe navazujících nejhlučnějších hodin (L Aeq,8h), v noční době pro nejhlučnější I hodinu (LAeq,lh)' Pro hluk z dopravy na pozemních komunikacích", s výjimkou účelových komunikací, a drahách a pro hluk z leteckého provozu se ekvivalentní hladina akustického tlaku A L Aeq r stanoví pro celou denní (L Aeq 160 a celou noční dobu 5) " (LAeq,8h). (2) Hygienický limit v ekvivalentní hladině akustického tlaku A se stanoví pro hluk pronikající vzduchem zvenčí a pro hluk ze stavební činnosti uvnitř objektu součtem základní hladiny akustického tlaku A LAeq,r se rovná 40 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době podle přílohy Č. 2 k tomuto nařízení. Jde-li o hluk s tónovými složkami nebo má-li výrazně informační charakter, přičte se další korekce -5 db. Za hluk s tónovými složkami se považuje hudba nebo zpěv; za hluk s výrazně informačním charakterem se považuje řeč. Hlukem s tónovými složkami se rozumí hluk, v jehož kmitočtovém spektruje hladina akustického tlaku v třetinooktávovém pásmu, případně i ve dvou bezprostředně sousedících třetinooktávových pásmech, o více než 5 db vyšší než hladiny akustického tlaku v obou sousedních třetinooktávových pásmech a v pásmu kmitočtu 10 Hz až 4) 5) Zákon Č. 56/2001 Sb., o podmínkách provozu vozidel po pozemních komunikacích a o změně zákona Č. 168/1999 Sb., o pojištění odpovědnosti za škodu způsobenou provozem vozidla a o změně některých souvisejících zákonů (zákon o pojištění odpovědnosti z provozu vozidla), ve znění zákona Č. 307/1999 Sb" ve znění pozdějších předpisů. 34 zákona Č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění zákona Č. 274/2003 Sb. - E K O L A group- Strana 2/8

3 J1 Stavba 0135 Kroměiiž východ - Řikovice, dálnice D 1"-vyhodnocení akustické situace 160 Hzje ekvivalentní hladina akustického tlaku v tomto třetinooktávovém pásmu Lteqrrvyšší než hladina prahu slyšení stanovená pro toto kmitočtové pásmo podle tabulky v příloze Č. 1 k tomuto nařízení. (3) Hygienický limit v hladině maximálního akustického tlaku A se stanoví pro hluk šířící se ze zdrojů uvnitř objektu součtem základní hladiny maximálního akustického tlaku A L Amax se rovná 40 db a korekcí přihlížejících ke druhu chráněného vnitřního prostoru a denní a noční době podle přílohy Č. 2 k tomuto nařízení. Obsahuje-li hluk tónové složky nebo má-ii výrazně informační charakter, přičte se další korekce -5 db. Za hluk ze zdrojů uvnitř objektu se pokládá i hluk ze zdrojů umístěných mimo tento objekt, který do tohoto objektu proniká jiným způsobem než vzduchem, zejména konstrukcemi nebo podložím. (4) Hygienický limit v ekvivalentní hladině akustického tlaku A pro hluk ze stavební činnosti uvnitř objektu LAeq,s se stanoví tak, že se k hygienickému limitu v ekvivalentní hladině akustického tlaku A LAeq,T stanovenému podle odstavce 2 přičte v pracovních dnech pro dobu mezi 7. a 21. hodinou korekce +15 db. Hygienický limit v ekvivalentní hladině akustického tlaku A LAeq,s pro hluk ze stavební činnosti v pracovních dnech pro dobu kratší než 14 hodin se vypočte způsobem uvedeným v příloze Č. 2 k tomuto nařízení. Věty první a druhá se nevztahují na zdravotnická zařízení a zařízení sociální péče, pokud jsou stavební práce prováděny za provozu těchto zařízení. (5) Ve školních učebnách, v denních místnostech jeslí a mateřských škol a dále u staveb pro kulturní, školské a veřejné účely musejí být dodrženy hodnoty optimální doby dozvuku podle příslušné české technické normy. (6) Hygienický limit v ekvivalentní hladině akustického tlaku A pro zvuk elektronicky zesilované hudby se v prostoru pro posluchače stanoví pro dobu Tse rovná 4 hodiny hodnotou LAeq,T se rovná 100 db. 1l Hygienické limity hluku v chráněném venkovním prostoru staveb a v chráněném venkovním prostoru (7) Hodnoty hluku, s výjimkou vysokoenergetického impulsního hluku tvořeného impulsy ve venkovním prostoru vznikajícími při střelbě z těžkých zbraní, při explozích výbušnin s hmotností nad 25 g ekvivalentní hmotnosti trinitrotoluenu a při sonickém třesku se vyjadřují ekvivalentní hladinou akustického tlaku A LAeq,T. V denní době se stanoví pro 8 souvislých a na sebe navazujících nejhlučnějších hodin (LAeq,8h),V noční době pro nejhlučnější 1 hodinu (LAeq,lh)'Pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací, a dráhách, a pro hluk z leteckého provozu se ekvivalentní hladina akustického tlaku A LAeq,T stanoví pro celou denní (LAeq,16h) a celou noční dobu (LAeq,8h)' (8) Vysoce impulsní hluk tvořený impulsy ve venkovním prostoru, vznikajícími při střelbě z lehkých zbraní, explozí výbušnin s hmotností pod 25 g ekvivalentní hmotnosti trinitrotoluenu a při vzájemném nárazu tuhých těles, se vyjadřuje ekvivalentní hladinou akustického tlaku A LAeq,T podle odstavce 1. (9) Vysokoenergetický impulsní hluk se vyjadřuje ekvivalentní hladinou akustického tlaku C LCeq,Ta současně i průměrnou hladinou expozice zvuku C L CE jednotlivých impulsů. V denní době se stanoví pro 8 souvislých a na sebe navazujících nejhlučnějších hodin (LCeq,8h,v noční době pro nejhlučnější hodinu (LCeq,lh)' (l O) Hygienický limit v ekvivalentní hladině akustického tlaku A, s výjimkou hluku z leteckého provozu a vysokoenergetického impulsního hluku, se stanoví součtem základní hladiny akustického tlaku A LAeq,T se rovná 50 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době podle přílohy č. 3 k tomuto nařízení. Pro vysoce impulsní hluk se přičte další korekce -12 db. Obsahuje-Ii hluk tónové složky nebo má-li výrazně informační charakter, jako například řeč, přičte se další korekce -5 db. (11) Hygienický limit v ekvivalentní hladině akustického tlaku C vysokoenergetického impulsního hluku se stanoví pro denni dobu LCeq,8hse rovná 83 db, pro noční dobu LCeq,lhse rovná 40 db. Ekvivalentní hladina akustického tlaku C LCeq,T se vypočte způsobem upraveným v příloze Č. 3 k tomuto nařízení. (l2)hygienický limit v ekvivalentní hladině akustického tlaku A z leteckého provozu se vztahuje na charakteristický letový den a stanoví se pro celou denní dobu ekvivalentní hladinou akustického tlaku A LAeq,16hse rovná 60 db a pro celou noční dobu ekvivalentní hladinou akustického tlaku A LAeq,8hse rovná 50 db. (13) Hygienický limit v ekvivalentní hladině akustického tlaku A pro hluk ze stavební činnosti LAeq,s se stanoví tak, že se k hygienickému limitu v ekvivalentní hladině akustického tlaku A LAeq,T stanovenému podle odstavce 4 přičte korekce přihlížející k posuzované době podle přílohy Č. 3 k tomuto nařizení. Hygienický limit v ekvivalentní hladině akustického tlaku A LAeq.s se pro hluk ze stavební činnosti pro dobu mezi 7. a 21. hodinou pro dobu kratší než 14 hodin vypočte způsobem upraveným v příloze č. 3 k tomuto nařízení. - E K O L A group- Strana 3/8

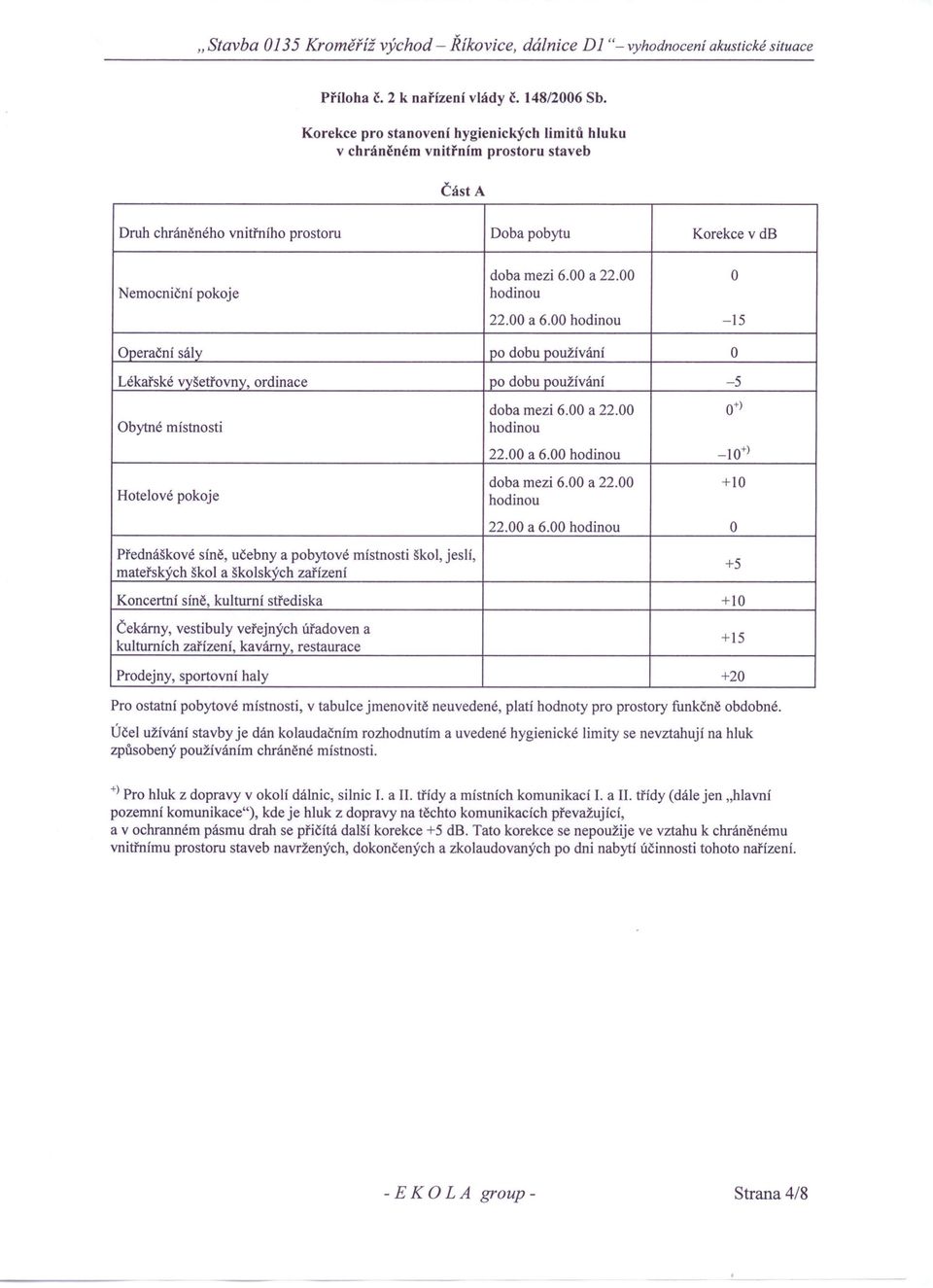

4 "Stavba 0135 Kroměiiž východ - Řikovice, dálnice D 1"-vyhodnocení akustické situace Příloha č. 2 k nařízení vlády č. 148/2006 Sb. Korekce pro stanovení hygienických Iimitů hluku v chráněném vnitřním prostoru staveb Část A Druh chráněného vnitřního prostoru Doba pobytu Korekce v db Nemocniční pokoje doba mezi 6.00 a O hodinou a 6.00 hodinou -15 Operační sály po dobu používání O Lékařské vyšetřovny, ordinace! po dobu používání -5 doba mezi 6.00 a ) Obytné místnosti hodinou a 6.00 hodinou -10+) Hotelové pokoje doba mezi 6.00 a hodinou a 6.00 hodinou O Přednáškové síně, učebny a pobytové místnosti škol, jeslí, mateřských škol a školských zafízení +5 Koncertní síně, kulturní střediska +10 Čekárny, vestibuly veřejných úřadoven a kulturních zařízení, kavárny, restaurace +15 Prodejny, sportovní haly +20 Pro ostatní pobytové místnosti, v tabulce jmenovitě neuvedené, platí hodnoty pro prostory funkčně obdobné. Účel užívání stavby je dán kolaudačním rozhodnutím a uvedené hygienické limity se nevztahují na hluk způsobený používáním chráněné místnosti. +) Pro hluk z dopravy v okolí dálnic, silnic I. a II. třídy a místních komunikací I. a II. třídy (dále jen "hlavní pozemní komunikace"), kde je hluk z dopravy na těchto komunikacích převažujícf, a v ochranném pásmu drah se přičítá další korekce +5 db. Tato korekce se nepoužije ve vztahu k chráněnému vnitřnímu prostoru staveb navržených, dokončených a zkolaudovaných po dni nabytí účinnosti tohoto nařízení. - E K O L A group - Strana 4/8

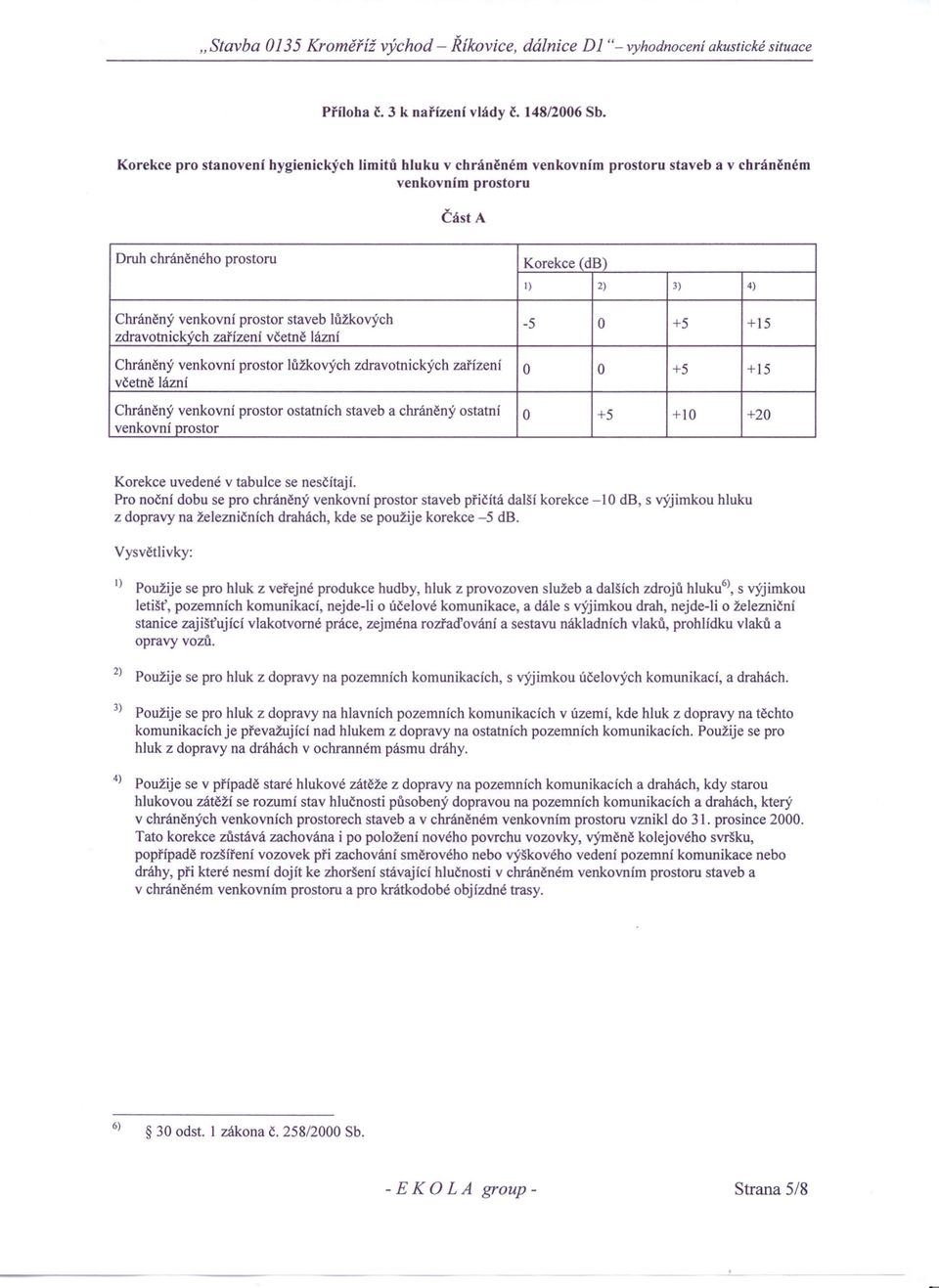

5 "Stavba 0135 Kroměiiž východ - Řikovice, dálnžce D 1<: vyhodnocení akustické situace Příloha č. 3 k nařízení vlády č. 148/2006 Sb. Korekce pro stanovení hygienických limitů hluku v chráněném venkovním prostoru staveb a v chráněném venkovním prostoru Část A Druh chráněného prostoru Korekce (db) I) 2) 3) 4) Chráněný venkovní prostor staveb lůžkových -5 O zdravotnických zařízení včetně lázní Chráněný venkovní prostor lůžkových zdravotnických zařízení O O včetně lázní Chráněný venkovní prostor ostatních staveb a chráněný ostatní O venkovní prostor Korekce uvedené v tabulce se nesčítají. Pro noční dobu se pro chráněný venkovní prostor staveb přičítá další korekce -10 db, s výjimkou hluku z dopravy na železničních drahách, kde se použije korekce -5 db. Vysvětlivky: I) Použije se pro hluk z veřejné produkce hudby, hluk z provozoven služeb a dalších zdrojů hluku", s výjimkou letišť, pozemních komunikací, nejde-ii o účelové komunikace, a dále s výjimkou drah, nejde-ii o železniční stanice zajišťující vlakotvomé práce, zejména rozřaďování a sestavu nákladních vlaků, prohlídku vlaků a opravy vozů. 2) Použije se pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací, a drahách. 3) Použije se pro hluk z dopravy na hlavních pozemních komunikacích v území, kde hluk z dopravy na těchto komunikacích je převažující nad hlukem z dopravy na ostatních pozemních komunikacích. Použije se pro hluk z dopravy na dráhách v ochranném pásmu dráhy. 4) Použije se v případě staré hlukové zátěže z dopravy na pozemních komunikacích a drahách, kdy starou hlukovou zátěží se rozumí stav hlučnosti působeny dopravou na pozemních komunikacích a drahách, který v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru vznikl do 31. prosince Tato korekce zůstává zachována i po položení nového povrchu vozovky, výměně kolejového svršku, popřípadě rozšíření vozovek při zachování směrového nebo výškového vedení pozemní komunikace nebo dráhy, při které nesmí dojít ke zhoršení stávající hlučnosti v chráněném venkovním prostoru staveb a v chráněném venkovním prostoru a pro krátkodobé objízdné trasy. 6) 30 odst. 1 zákona Č. 258/2000 Sb. - E K O L A group- Strana 5/8

6 "Stavba 0135 Kroměiiž východ - Řikovice, dálnice Dl =: vyhodnocení akustické situace Stanovení hygienických limitů hluku Dle citovaného nařízení vlády č. 148/2006Sb. jsou nejvyšší přípustné hladiny akustického (hygienické limity) v chráněném venkovním prostoru staveb (nová hluková zátěž) tlaku A L AeQ,161t L Aeq,81t = 60 db v denní době = 50 db v noční době a nejvyšší přípustné hladiny akustického tlaku A (hygienické limity) v chráněném vnitřním prostoru staveb L Aeq,161t = 45 db v denní době L Aeq,8h = 35 db v noční době VYHODNOCENÍ NAMĚŘENÝCH HODNOT Venkovní chráněný prostor staveb Místo měření Výsledná hodnota Korigovaná hodnota Adresa místa měření LAeqI 6h,K LAeq8h.K LAeql6h (db) LAeq8h (db) (db) (db) Ml Pravčice ,4 ± 2 52,4 ± 2 55,4 ± 2 50,4 ± 2 M2 Pravčice ,6 ± 2 52,7 ± 2 55,6 ± 2 50,7 ± 2 Korigovaná hodnota LAeqT,K - dle metodického návodu pro hodnocení hluku v chráněném venkovním prostoru staveb (č.j /2010-0VZ ), kdy nebyly při měření splněny podmínky kritérií pro užití korekce + 3 db, je užita korekce +2 db, která je odečtena od výsledné hodnoty hladiny akustického tlaku. Vnitřní chráněný prostor staveb RD čp. 185 LAeq.Jll (db) LlLAeq,lh (db) LAeq,l6h (db) LAeq,8h(dB) venkovní chráněný prostor 56,5* 57,4* 52,4* vnitřní chráněný prostor 27,9 28,6 28,8 23,9 - E K O L A group- Strana 6/8

7 "Stavba 0135 Kroměiiž východ - Řikovice, dálnice D 1«: vyhodnocení akustické situace RD čp. 210 LAeq.lh(dB) LlLAeq.lh (db) LAeq.16h(dB) LAeq.8h (db) venkovní chráněný prostor 57,6* 57,6* 52,7* vnitřní chráněný prostor 26,7 30,9 26,7 21,8 * Vzhledem k tomu, že výsledky měření ve venkovním prostředí slouží pouze jako srovnávací, nebyla provedena korekce na dopadající zvuk dle ČSN ISO , příloha B, odstavec B. 3 Vypočtená ekvivalentní hladina akustického tlaku A LAeq,T pro denní (LAeq161t) a noční (LAeq81t) dobu ve vnitřním chráněném prostoru staveb LAeq,J61r (db) LAeq,81r (db) RD čp ,8 ± 2 23,9 ± 2 RD čp ,7 ± 2 21,8 ± 2 ZÁVĚRY Akustická situace v chráněném venkovním prostoru staveb Hluk z dopravy - hodnoticí výroky Posuzovaný Hygienický Výsledné Posuzované místo interval limit hodnoty Hodnotící výrok (hh.mm-hh.mm) LAeq,T (db) LAeq,T (db) Ml RD čp. 185 Ml RD čp. 210 Den (T = 16 h) ( ) Noc (T = 8 h) (22.00-D6.00) Den (T = 16 h) ( ) Noc (T = 8 h) (22.0O-D6.00) Hygienický limit 60 55,4 ± 2 je prokazatelně dodržen Hygienický limit 50 50,4 ± 2 leží v pásmu nejistoty měření Hygienický limit 60 55,6 ± 2 je prokazatelně dodržen Hygienický limit 50 50,7 ± 2 leží v pásmu nejistoty měření - E K O L A group- Strana 7/8

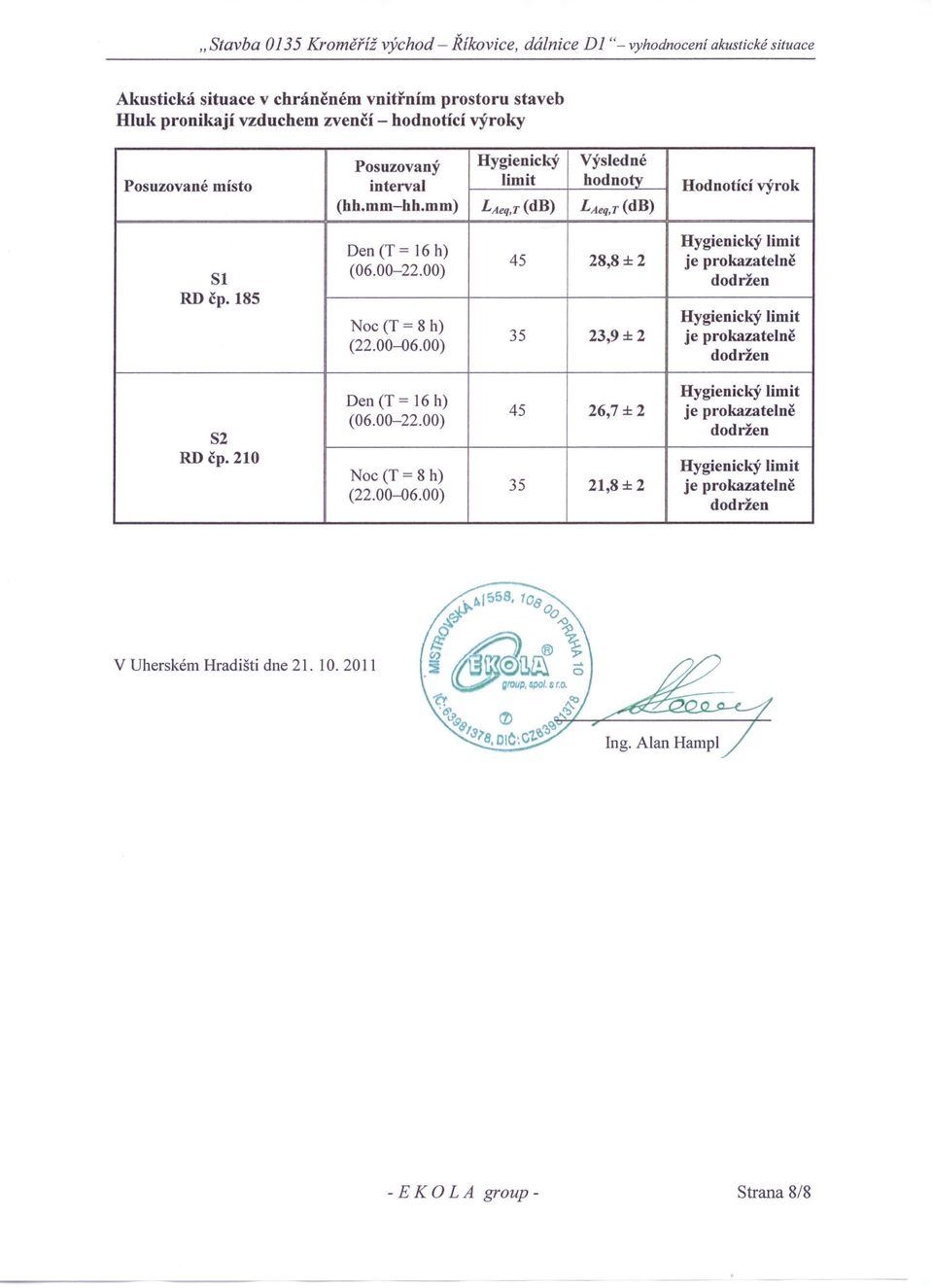

8 "Stavba 0135 Kroměriž východ - Řikovice, dálnice Dl =: vyhodnocení akustické situace Akustická situace v chráněném vnitřním prostoru staveb Hluk pronikají vzduchem zvenčí - hodnotící výroky Posuzovaný Hygienický Výsledné Posuzované místo interval limit hodnotv Hodnotící výrok (hh.mm-hh.mm) LAeq,r(dB) LAeq,r(dB) Sl RD čp. 185 S2 RD čp. 210 Den (T = 16 h) ( ) Noc (T = 8 h) (22.00-D6.00) Den (T = 16 h) ( ) Noc (T = 8 h) (22.00-D6.00) Hygienický limit 45 28,8 ± 2 je prokazatelně dodržen Hygienický limit 35 23,9 ± 2 je prokazatelně dodržen Hygienický limit 45 26,7 ± 2 je prokazatelně dodržen Hygienický limit 35 21,8 ± 2 je prokazatelně dodržen V Uherském Hradišti dne Ing. Alan Hampl - E K O L A group - Strana 8/8

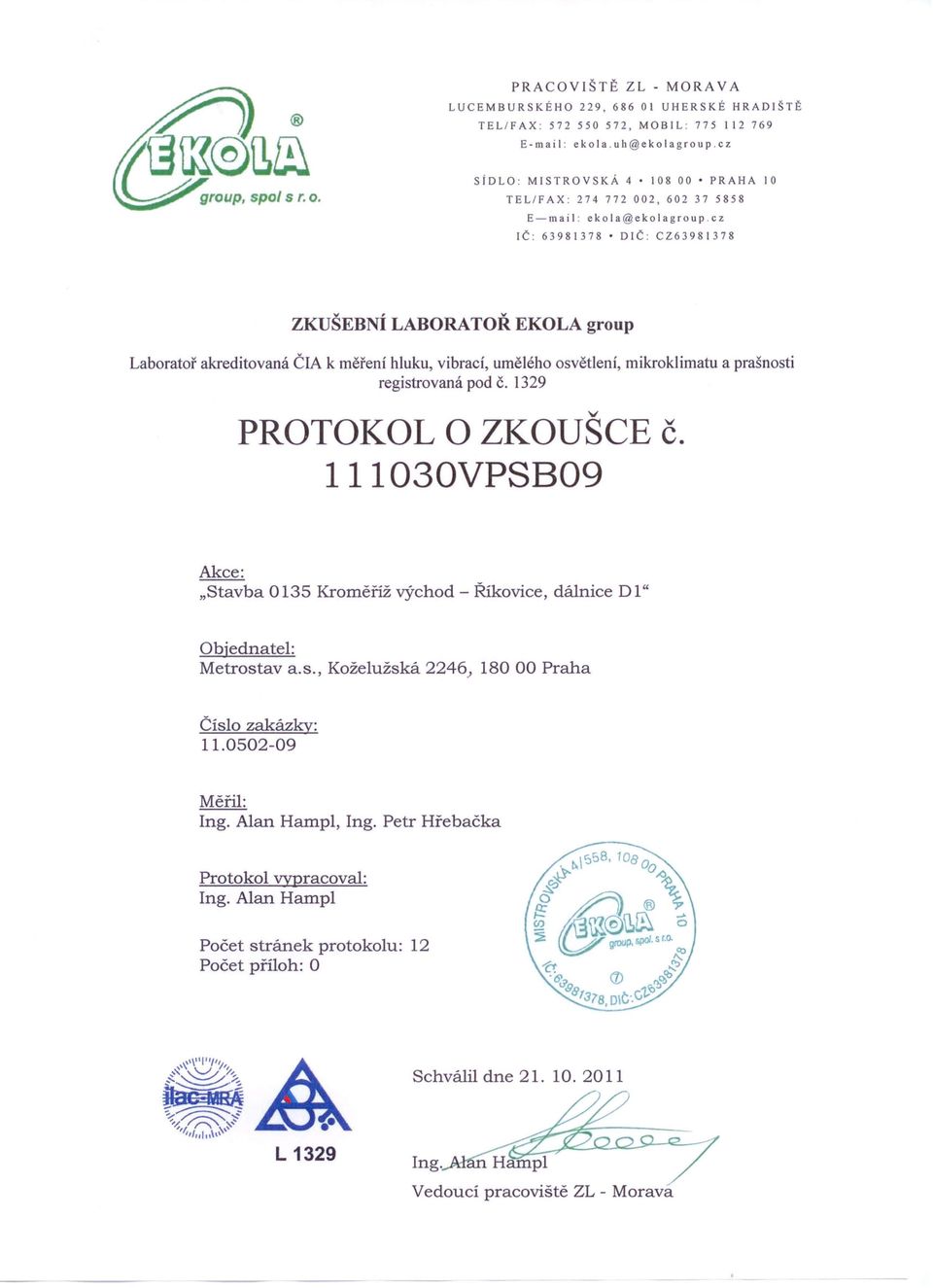

9 PRACOVIŠTĚ ZL - MORAVA LUCEMBURSKÉHO UHERSKÉ HRADiŠTĚ TEL/FAX: MOBIL: ekola.uh@ekolagroup.cz SíDLO: MISTROVSKÁ PRAHA 10 TEL/FAX: ekola@ekolagroup.cz IČ: DIČ: CZ ZKUŠEBNÍ LABORATOŘ EKOLA group Laboratoř akreditovaná ČIAk měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod Č PROTOKOL O ZKOUŠCE č VPSB09 Akce: "Stavba 0135 Kroměříž východ - Říkovice, dálnice Dl" Objednatel: Metrostav a.s., Koželužská 2246) Praha Číslo zakázky: Měřil: Ing. Alan Hampl, Ing. Petr Hřebačka Protokol vypracoval: Ing. Alan Hampl Počet stránek protokolu: 12 Počet příloh: O Schválil dne L 1329 Vedoucí pracoviště ZL - Morava

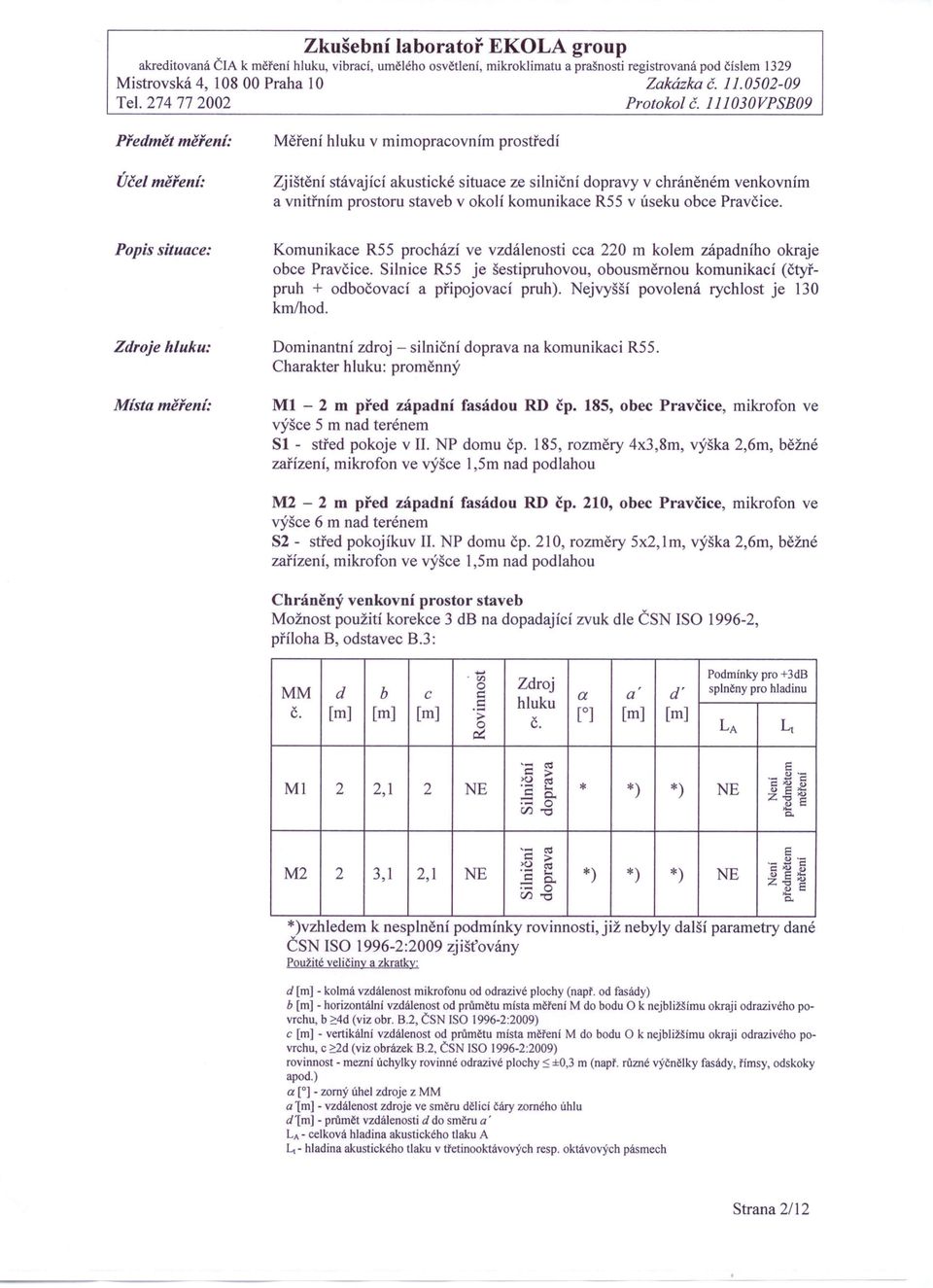

10 akreditovaná ČIA k měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4,10800 Praha 10 Zakázka Č Tel Protokol Č VPSB09 Předmět měření: Měření hluku v mimopracovním prostředí Účel měření: Zjištění stávající akustické situace ze silniční dopravy v chráněném venkovním a vnitřním prostoru staveb v okolí komunikace R55 v úseku obce Pravčice. Popis situace: Komunikace R55 prochází ve vzdálenosti cca 220 m kolem západního okraje obce Pravčice. Silnice R55 je šestipruhovou, obousměrnou komunikací (čtyřpruh + odbočovací a připojovací pruh). Nejvyšší povolená rychlost je 130 kmlhod. Zdroje hluku: Dominantní zdroj - silniční doprava na komunikaci R55. Charakter hluku: proměnný Mlsta měřeni: Ml - 2 m před západní fasádou RD čp. 185, obec Pravčice, mikrofon ve výšce 5 m nad terénem Sl - střed pokoje v II. NP domu čp. 185, rozměry 4x3,8m, výška 2,6m, běžné zařízení, mikrofon ve výšce 1,5m nad podlahou M2-2 m před západní fasádou RD čp. 210, obec Pravčice, mikrofon ve výšce 6 m nad terénem S2 - střed pokojíkuv II. NP domu čp. 210, rozměry 5x2,lm, výška 2,6m, běžné zařízení, mikrofon ve výšce 1,5m nad podlahou Chráněný venkovní prostor staveb Možnost použití korekce 3 db na dopadající zvuk dle ČSN ISO , příloha B, odstavec B.3: MM d b C č. [mj [mj [mj..- rn Podmínky pro +3dB o Zdroj, s:: splněny pro hladinu a a ď.5 hluku [0] [mj [mj o č. L A r, c::g Ml 2 2,1 2 NE '2 CI:! E CI) - >O,- - c.-... c:: >O CI)..5 Q., CI) * *) *) NE E z.,,;"".- o,i:! E (/.)-0 c.. M2 2 3,1 2,1 NE '2 CI:! E CI) --? c c::,., CI) Q., *) *) *) NE.- o E E.a (/.)"'0 e, *)vzhledem k nesplnění podmínky rovinnosti, již nebyly další parametry dané ČSN ISO :2009 zjišťovány Použité veličiny a zkratky: d [ml. kolmá vzdálenost mikrofonu od odrazivé plochy (např. od fasády) b [m]- horizontální vzdálenost od průmětu místa měření M do bodu O k nejbližšímu okraji odrazivého povrchu, b 4d (viz obr. 8.2, ČSN ISO :2009) c [ml - vertikální vzdálenost od průmětu místa měření M do bodu O k nejbližšímu okraji odrazivého povrchu, c d (viz obrázek 8.2, ČSN ISO :2009) rovinnost - mezní úchylky rovinné odrazivé plochy ±0,3 m (např. různé výčnělky fasády, římsy, odskoky apod.) a [0] - zorný úhel zdroje z MM a Trn] - vzdálenost zdroje ve směru dělicí čáry zorného úhlu ď[ m] - průmět vzdálenosti d do směru a' L A - celková hladina akustického tlaku A 4- hladina akustického tlaku v třetinooktávových resp. oktávových pásmech Strana 2/12

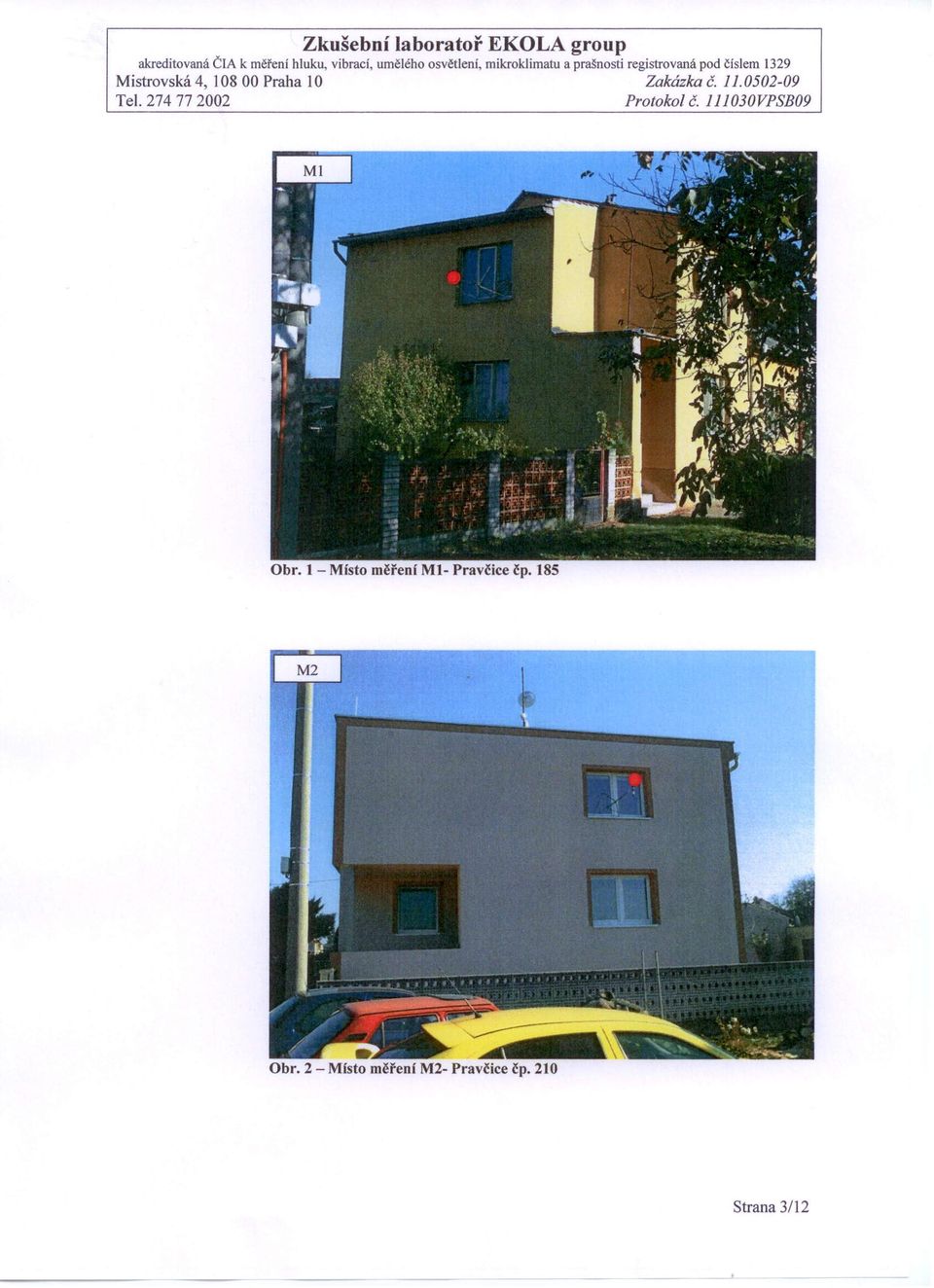

11 akreditovaná ČIA k měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Zakázka č Tel Protokol č VPSB09 Obr. t - Místo měření M1- Pravčice čp. 185 M2 Obr. 2 - Místo měření M2- Pravčice čp. 210 Strana 3/12

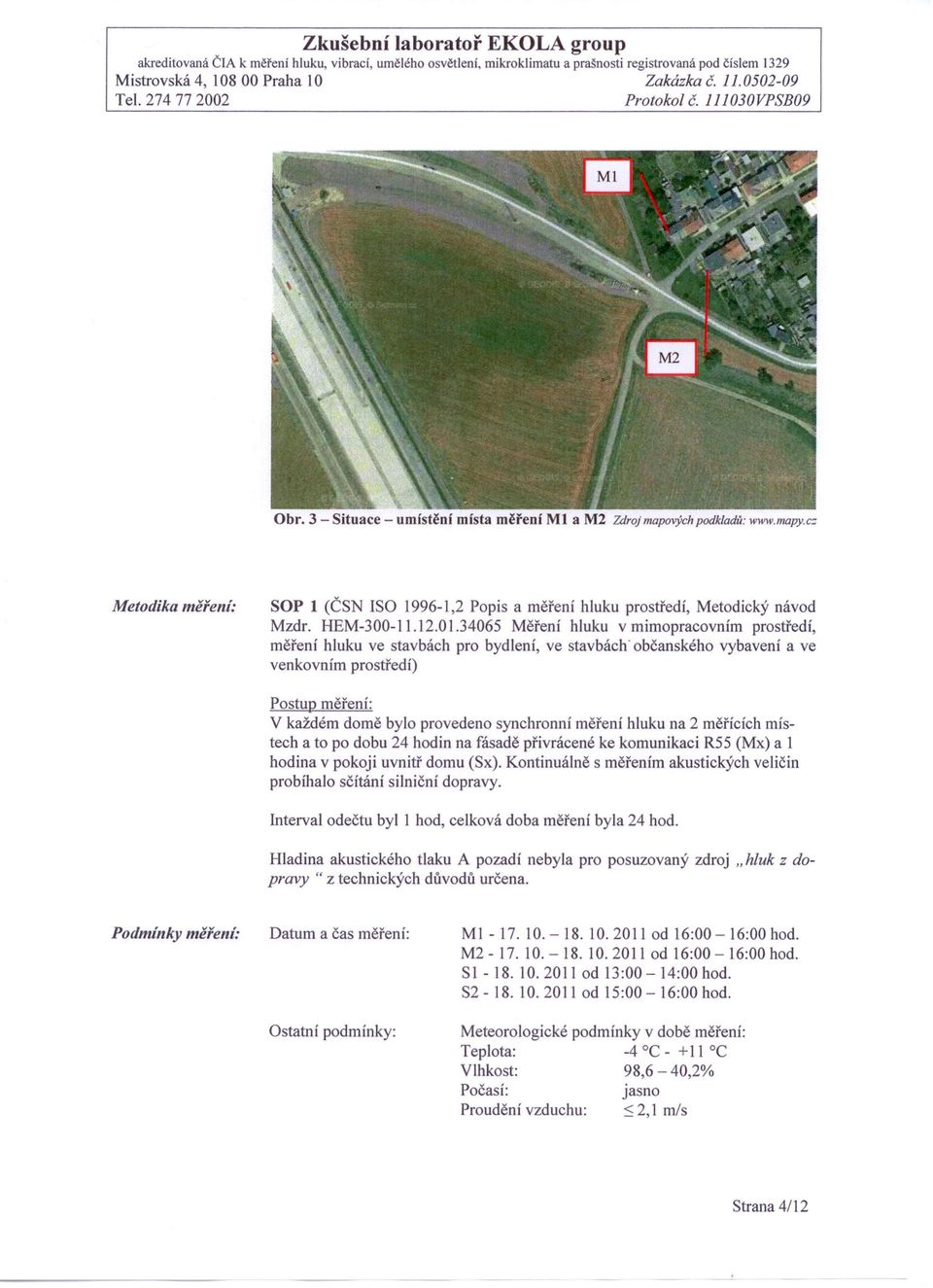

12 akreditovaná ČIA k měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Zakázka Č Tel Protokol Č VPSB09 Obr. 3 - Situace - umístění místa měření Ml a M2 Zdroj mapových podkladů: WWlY.mapy.c= Metodika měření: SOP 1 (ČSN ISO ,2 Popis a měření hluku prostředí, Metodický návod Mzdr. HEM ] Měření hluku v mimopracovním prostředí, měření hluku ve stavbách pro bydlení, ve stavbách' občanského vybavení a ve venkovním prostředí) Postup měření: V každém domě bylo provedeno synchronní měření hluku na 2 měřících místech a to po dobu 24 hodin na fásadě přivrácené ke komunikaci R55 (Mx) a 1 hodina v pokoji uvnitř domu (Sx). Kontinuálně s měřením akustických veličin probíhalo sčítání silniční dopravy. Interval odečtu byl 1 hod, celková doba měření byla 24 hod. Hladina akustického tlaku A pozadí nebyla pro posuzovaný zdroj" hluk z dopravy "z technických důvodů určena. Podmínky měření: Datum a čas měření: Ml od 16:00-16:00 hod. M od 16:00-16:00 hod. SI od 13:00-14:00 hod. S od 15:00-16:00 hod. Ostatní podmínky: Meteorologické podmínky v době měření: Teplota: -4 "C "C Vlhkost: 98,6-40,2% Počasí: jasno Proudění vzduchu: ::S2,1 mis Strana 4/12

13 akreditovaná ČIA k měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Zakázka Č Tel Protokol Č VPSB09 Orientace mikrofonu: Výška mikrofonu: Údaje o nejistotě měření: Svisle. Použitý mikrofon má kulovou směrovou charakteristiku, ve venkovním prostředí byla použita venkovní sonda Nor-I 2] 2 viz popis měřících míst Stanovená rozšířená nejistota U AB = 2 db (Nejistota měření stanovena dle interního postupu IP_O11009 v souladu s Metodickým pokynem Mzdr. HEM ) e-s Použité přístroje: Akustický kalibrátor Norsonic typ 1251, sériové číslo 29] 19 Měřidlo splňuje požadavky ČSN EN Kalibrační list č KL-K platný do A-8 Analyzátor hladin uku Norsonic txp Nor118, sériové číslo Měřidlo třídy I dle CSN IEC 651 a ČSN EN Ověřovací list č L-Z platný do M-A8 Mikrofon pro volné pole Norsonic typ 1225, sériové číslo Ověřovací list Č L-M platný do Mikrofonní kabel 10 m Nor-1408/10 Venkovní sonda Nor-1212 A-U Analyzátor hladin zvuku Norsonic t)y Norl18, sériové číslo Měřidlo třídy 1 dle ČSN IEC 651 a CSN EN Ověřovací list č L-Z platný do M-All Mikrofon pro volné pole Norsonic typ 1225, sériové číslo Ověřovací list Č L-M platný do ]2 Mikrofonní kabel 10 m Nor-1408/10 Venkovní sonda Nor-1212 A-20 Analyzátor hladin zvuku Norsonic typ Norl40, sériové číslo Měřidlo třídy 1 dle ČSN EN až 3 Ověřovací list Č L-Z platný do M-A20 Mikrofon pro volné pole Norsonic typ 1225, sériové číslo Ověřovací list Č L-M platný do Mikrofonní kabel 10m Nor-1408/1 O Kryt proti větru Nor-1451 Me-3 Meteorologická stanice Testo 445 sériové číslo Kalibrační list teploměru Č. TPM platný do Kalibrační list vlhkoměru Č. VLM platný do Kalibrační list anemometru Č. ANM platný do Mr-S Skládací metr dřevěný Kinex 2 m, sériové číslo 1764 Kalibrační list Č /10 s platností bez omezení Výsledky měření: Použité fyzikální veličiny: LAeq,T ekvivalentní hladina akustického tlaku A za dobu měření T (interval měření) LAJ - L A99 distribuční hladiny Strana 5/12

14 akreditovaná ČIA k měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Zakázka Č Tel Protokol Č VPSB09 Tabulka č.l: Místo měření Ml (pravčice 185) - naměřené hodnoty Interval měření Hladiny akustického tlaku A [db) [hl LAeq.III LAJ LAJO LA50 LA90 LA99 16:00-17:00 55,5 60,8 58,2 54,8 51,3 48,2 17:00-18:00 56,3 62,3 58,7 55,6 52,2 48,9 18:00-19:00 55,4 62,3 59,8 54,7 50,6 47,3 19:00-20:00 55,9 62,1 59,1 54,6 50,1 46,6 20:00-21 :00 54,8 62,0 57,8 51,9 46,7 43,6 21:00-22:00 53,6 64,5 57,2 50,5 44,2 39,7 22:00-23:00 51,7 60,0 55,3 48,3 42,5 38, I 23:00-00:00 50,9 62,9 55, ,2 00:00 - O1:00 49,6 62, ,3 38,6 36,3 O1:00-02:00 50,3 61,3 54,1 43,9 37,0 35,1 02:00-03:00 48,6 58,0 53,0 44,1 36,7 34,9 03:00-04:00 51,2 59,6 55,3 47,8 36,3 34,7 04:00-05:00 53,7 61,3 57,6 52,4 45,3 40,5 05:00-06:00 57,2 63,5 60,9 56,6 52,0 46,9 06:00-07:00 59,6 65,3 63,1 60,2 56,9 54,0 07:00-08:00 60,9 66,6 64,2 61,0 57,3 54,4 08:00-09:00 59,6 63,9 61,9 59,0 56,1 53,7 09:00-10:00 58,5 63,2 60,8 57,7 55,2 52,8 10:00-11:00 57,2 61,6 59,6 56,6 53,5 51,3 11:00-12:00 56,5 61,9 58,8 55,8 52,2 48,8 12:00-13:00 56,4 61,6 58,9 55,5 52,5 49,8 13:00-14:00 56,5 61,1 59,0 55,9 52,6 49,6 14:00-15:00 56,9 61,6 59,5 56,3 52,9 49,3 15:00-16:00 57,6 62,3 59,6 56,8 54,1 51,2 Tabulka č. 2: Výsledky měření v denní a noční době na místě Ml Interval měření Hladiny akustického tlaku A [hl LAeq,r[dBl Denní doba ( h) LAeq.I6h = 57,4 ± 2 db Noční doba ( h) LAeq 8 h = 52,4 ± 2 db Tabulka Č. 3: Sl - naměřené Interval měření (hh:mm-hh:mm) hodnoty IDadiny akustického tlaku A (db) LAeq lit LAJ LAJO LA50 LA90 LA99 13:00-14:00 27,9 31,3 29,8 26,5 24,3 20,6 Strana 6/12

15 akreditovaná ČIA k měření hluku, vibrací, umělého osvětleni, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Zakázkač Tel Protokol Č VPSB09 Tabulka Č. 4: Místo měření M2 (pravčice 210) - naměřené hodnoty Hladiny akustického tlaku A (db) Interval měření [hl LAeQ,lI1 LAJ LAJO LA50 LA90 LA99 16:00-17:00 55,6 60,6 58,2 54,8 51,3 48,4 17:00-18:00 56,3 62,0 58,7 55,6 52,2 49,1 18:00-19:00 55,4 62,3 59,8 54,7 50,6 47,5 19:00-20:00 55,9 62,2 59,1 54,6 50,1 46,8 20:00-21 :00 54,2 61,7 57,8 51,9 46,7 43,8 21 :00-22:00 53,6 62,5 57,2 50,5 44,2 39,9 22:00-23:00 51,7 60,6 55,3 48,3 42,5 38,3 23:00-00:00 50,9 63, I 55, ,4 00:00 - OI:00 49,6 62,3 53,3 44,3 38,6 36,5 01 :00-02:00 50,3 61,1 54,1 43,9 37,0 35,3 02:00-03:00 48,6 57,6 53 O 44,1 36,7 35,1 03:00-04:00 51,2 59,6 55,3 47,8 36, :00-05:00 54,0 61,3 57,6 52,4 45,3 40,7 05:00-06:00 57,6 63,5 60,9 56,6 52,0 47,1 06:00-07:00 60,6 65,3 63,1 60,2 56,9 54,2 07:00-08:00 61,6 66,6 64,2 61,0 57,3 54,6 08:00-09:00 59,6 63,9 61,9 59,0 56,1 53,9 09:00-10:00 58,S 63,5 60,8 57,7 55,2 53,0 10:00-11:00 57,2 61,8 59,6 56,6 53,5 51,5 11:00-12:00 56,5 61,8 58,8 55,8 52,2 49,0 12:00-13:00 56,4 61,6 58,9 55,5 52,5 50,0 13:00-14:00 56,5 61,1 59,0 55,9 52,6 49,8 14:00-15:00 56,9 61,6 59,5 56,3 52,9 49,5 15:00-16:00 57,6 63,0 59,8 56,8 54,1 51,4 Tabulka Č. 5: Výsledky měření v denní a noční době na místě M2 Interval měření Hladiny akustického tlaku A (h] LAeq,r[dB] Denní doba ( h) LA,16h =57,6 ± 2 db Noční doba ( h) LAeq,8h = 52,7± 2 db Tabulka Č. 6: S2 - naměřené hodnoty Interval měření (hh:mm-hh:mm) madiny akustického tlaku A (db) LAeq,1I1 LAJ LAJO LA50 LA90 LA99 15:00-16:00 26,7 30,0 28,2 26,1 24,3 22,8 Strana 7/12

16 akreditovaná ČIA k měřeni hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Tel Zakázkač Protokol Č VPSB09 Graf Č. 1: Místo měření Ml - růběh ekvivalentní hladin akustického tlaku Průběh ekvivalentní hladiny akustického tlaku A za 24 hod c( =,., s: 70 ""v :=: úl l: '6 ss ::;: ; 45 "" W 40 ""- /.-, rv.-, " - -: --- o o o o o g <=> g g o g in ;..;,:.; Vi ;..: <Ti ("oj N 5 C> <=> ca o.,;.,;.,;.,;,,, n n n r-v n g g =... g g,n ion i-i N n N ".; ;..; N ("oj ("oj C> C> S o o # " Interval (h).-, Graf Č. 2: Místo měření Ml - růběh hladin akustického tlaku Pnibéh hladin akustického tlaku A za 24 hodin 90,0 i 80,0 '" " 70,0 t = '" i i 50.0 li '"I 40.0 i LAl LAl0 LA la9o -+-LA LAeqT 20, ,.---,-, , r-"-T-.---, , r----., , 'I ##,#,,##"J#F'##"##,, G,,,,, Intervalměř.ní(hod.1 Strana 8/12.L

17 akreditovaná ČIA k měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Zakázka Č, 11, Tel Protokol Č, VPSB09 Graf Č. 3: Místo měření M2 Průběh ekvivalentní hladiny akustického tlaku A za 24 hod c( 80 ::::I "'" 75 ;:,g '" 'CI> 70 "'" ili <.> 65 šl '" 60 '"c '6 co 55 :E S 50 c CI> 45 "'" W / -- - /' <«<=> :=: :=: :=: :=: = <=> <=> o <"> :=: :=: <:"'! <">,;..: :=: " ni ;,.; ;,.;.ri,;..: 5 ni " :::.; N o o C) o o.;.;.,;, r> "" :=: n'" r-v :=: r-v = r> = r> n rv :=: " in <-i N N N o i-. o N g in C) m C) ri N :t Interval (h) I--LAeql Graf Č. 4: Místo měření M2 Průběh hladin akustlck'ho tlaku A za 24 hodin 90,0 80,0 i oe i 70,0 LAl ;> "' "- - LAl LA50.!o! 80,0, - li R - A- '/? ;,- -+-LA to.ai -+-LA99 i 50,0 Z! i 40, /1/ / -. 30,0 y- -+-LAoqT 20.0 #/,; 'ď' Inlervalmérenl(hod,) Strana 9/12

18 akreditovaná ČlA k měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem l329 Mistrovská 4, Praha 10 Zakázkač Tel Protokol Č VPSB09 Tabulka č. 7: Doprava na komunikaci R55 (profil místa měření M2, ) Interval (hb:mm) Počet vozidel na komunikaci směr Přerov směr Otrokovice oba směry OA NA celkem OA NA celkem OA NA celkem 16:00-17: :00-18: :00-19: :00-20: :00-21: :00-22: :00-23 : :00-00: :00 - O I: O 1:00-02:00 II :00-03: :00-04:00 23 II :00-05: :00-06: :00-07: :00-08: :00-09: :00-10: :00-11: :00-12: :00-13: :00-14: :00-15: :00-16: DEN NOC hodin Legenda: OA - osobní vozidla NA - nákladní vozidla Celkem - součet osobních a nákladních vozidel Strana 10/12

19 akreditovaná ČIA k měřeni hluku, vibraci, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Zakázka Č Tel Protokol Č VPSB09 Graf Č. 5:Průběh intenzi v rofilu místa měření M2 Intenzity dopravy v průběhu 24 hod 1flOO IUU 600 :! 500 Q..,...". 400 ; s '" '? o s?l o '"!;:: t tj tj... ů.i '" '" u u '" g g g 2-2- g g g d- " " " id ;,; <=; N <=; N ě :3 :g f> N <"< <"< o :" '" Interval (h) Graf Č. 6: Průběh intenzi Průběh intenzity vozidel za 24 hod "E N o 350 uu '"a. o '" ?OO j 150.s OsobIlIS1 --OsobnIS2 Nákladní S1 -NákladnlS2 50 o u :=: '-' c;, :=: " N F:i 5 o o d- o o '" '" 'f' 'f' '" g :=:... '-' u i:3 8 d- d- o o o o s (X) Interval[hl " " "" d- '"??i :=: '" 8 :"" S 1 S2 směr Přerov směr Otrokovice Strana 11/12

20 akreditovaná ČIA k měření hluku, vibrací, umělého osvětlení, mikroklimatu a prašnosti registrovaná pod číslem 1329 Mistrovská 4, Praha 10 Zakázka Č Tel Protokol Č. J J J 030VPSB09 Souhrn výsledků měření: Tabulka 8: Souhrn výsledků měření Ml a M2 Místo měření LAeq,16h LAeq, Bh Intenzita dopravy Adresa místa měření DEN NOC [db] [db] 24 h 06,00-22,00 h 22,00-06,00 h Ml Pravčice ,4 52, M2 Pravčice ,6 52,7 Tabulka 9: Souhrn výsledků měření Sl a S2 Místo měření Adresa místa měření LAeq, 1h [db] Sl Pravčice ,9 S2 Pravčice ,7 Odborná stanoviska: Hodnocení výsledků nebylo předmětem objednávky. Výsledky měření se týkají jen uvedeného místa, předmětu a času měření. Bez písemného souhlasu laboratoře nesmí být protokol reprodukován jinak než celý. Strana 12/12
