1 Instrukce Měření umělého osvětlení Označení: Poskytovatel programu PT: Název: Koordinátor: Zástupce koordinátora: Místo konání: PT1 UO-15 Zdravotní ústav se sídlem v Ostravě, Centrum hygienických laboratoří Měření umělého osvětlení Ing. Martin Demel tel.: martin.demel@zuova.cz Bc. Eduard Ježo tel.: eduard.jezo@zuova.cz Nová menza, komunikační prostor u výdejny stravy ve III. NP, Vysoká škola báňská Technická univerzita Ostrava, 17. listopadu 15/2172, Ostrava-Poruba Termín: Program: Způsob předání výsledků: 8:00 18:00 hod (každá měřící skupina má vyhrazený čas 60 min na měření) Na protokolu (F19_protokol_UO), který obdrží každý účastník elektronicky před zahájením měření, a to em 1x v editovatelné podobě (*.xls) a 1x v needitovatelné podobě ( *,pdf, scan) Termín předání výsledků: do Termín vydání závěrečné zprávy: do Veškeré dotazy směřujte na koordinátora programu PT.

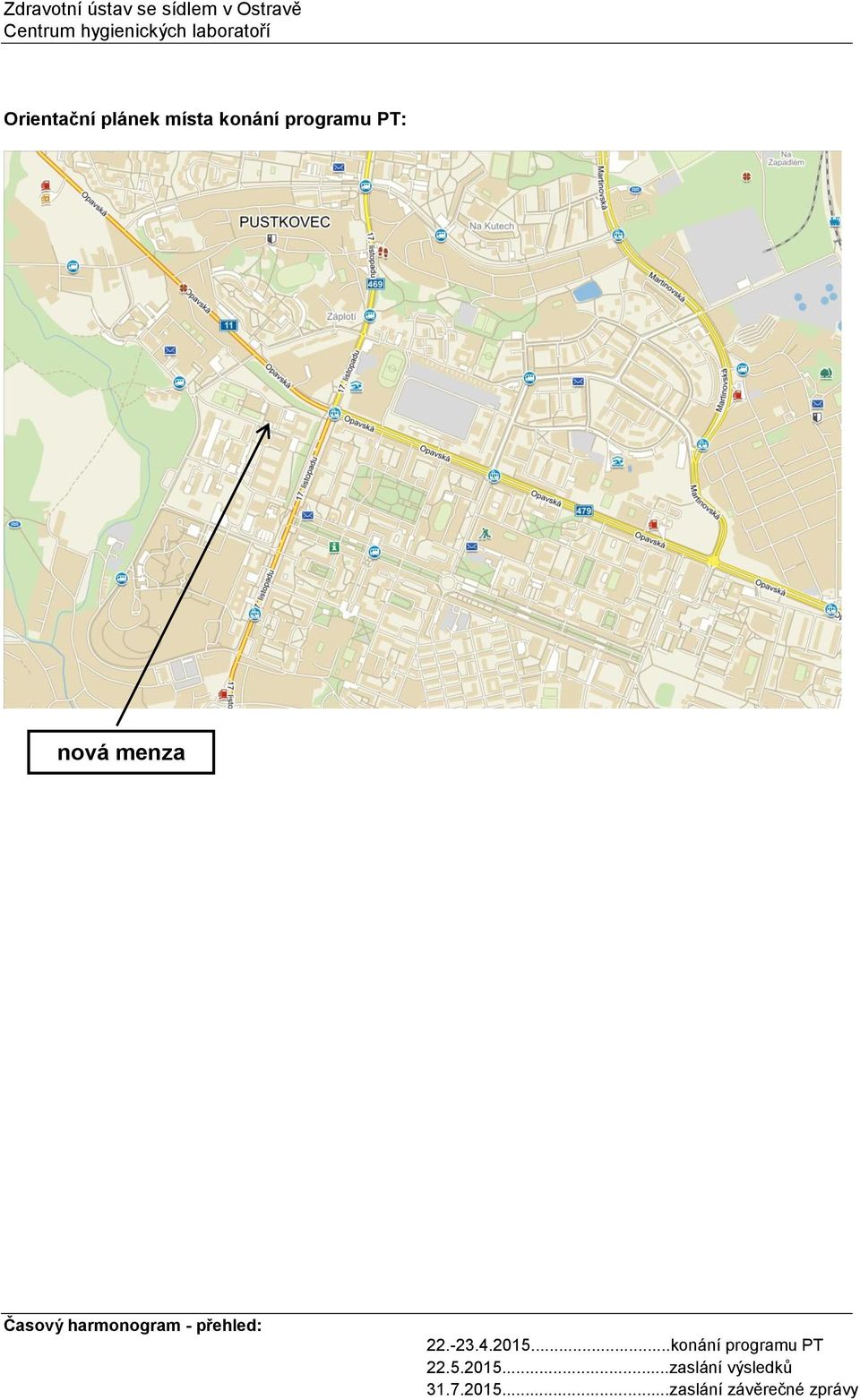

2 Orientační plánek místa konání programu PT: nová menza

3 NM - nová menza Zadání úkolu: A) změřte osvětlenost a vypočítejte rovnoměrnost osvětlení vymezené plochy podlahy komunikačního prostoru B) změřte osvětlenost a vypočítejte rovnoměrnost osvětlení vymezené plochy stěny Důležité pokyny k měření: 1) na začátku měření obdrží měřící skupina v zalepené obálce kód, který napíše do hlavičky vzorové datové tabulky. Pod tímto kódem bude vedena i v závěrečné zprávě o konání PT1 UO-15. 2) měření proveďte 4 z důvodu statistického zpracování 3) měření proveďte dle normy ČSN ,3 a ČSN EN ) tabulky naměřených hodnot odevzdejte ihned po skončení měření k oskenování a naměřené hodnoty nekonzultujte s ostatními skupinami 5) na měření má každá skupina vyhrazený čas 60 minut 6) intenzitu osvětlení zaokrouhlete na celé číslo, rovnoměrnost osvětlení a udržovací činitel na dvě desetinná místa Pokyny pro následné zpracování dat: 1) naměřená data přepište do vzorové datové tabulky (příloha u - F19_protokol_UO ). U naměřených hodnot provedete korekci podle přílohy ověřovacího listu luxmetru - kalibračního protokolu a korekci na napětí, pokud ji uznáte za vhodnou a proveďte výpočty udržované osvětlenosti

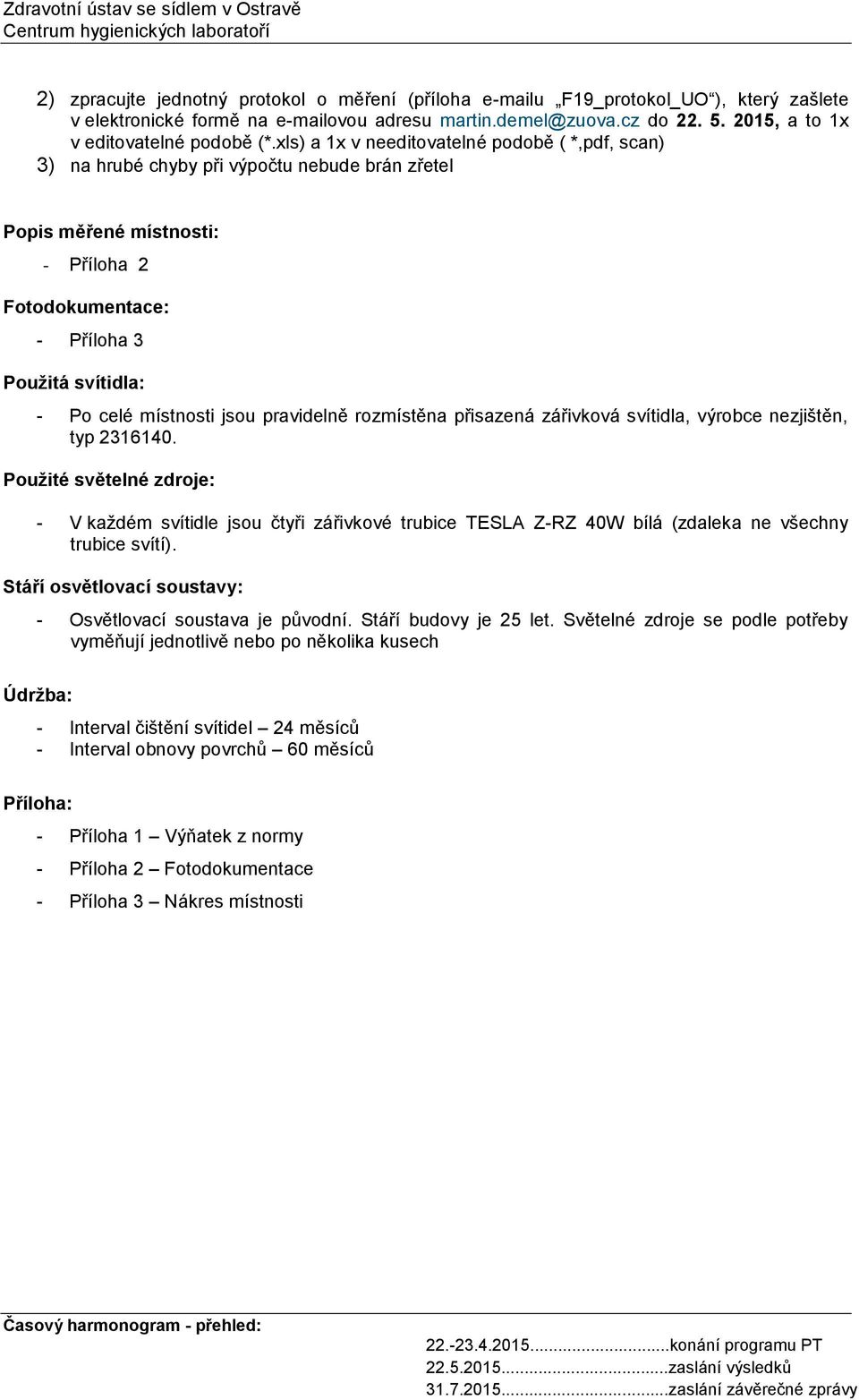

4 2) zpracujte jednotný protokol o měření (příloha u F19_protokol_UO ), který zašlete v elektronické formě na ovou adresu martin.demel@zuova.cz do , a to 1x v editovatelné podobě (*.xls) a 1x v needitovatelné podobě ( *,pdf, scan) 3) na hrubé chyby při výpočtu nebude brán zřetel Popis měřené místnosti: - Příloha 2 Fotodokumentace: - Příloha 3 Použitá svítidla: - Po celé místnosti jsou pravidelně rozmístěna přisazená zářivková svítidla, výrobce nezjištěn, typ Použité světelné zdroje: - V každém svítidle jsou čtyři zářivkové trubice TESLA Z-RZ 40W bílá (zdaleka ne všechny trubice svítí). Stáří osvětlovací soustavy: - Osvětlovací soustava je původní. Stáří budovy je 25 let. Světelné zdroje se podle potřeby vyměňují jednotlivě nebo po několika kusech Údržba: - Interval čištění svítidel 24 měsíců - Interval obnovy povrchů 60 měsíců Příloha: - Příloha 1 Výňatek z normy - Příloha 2 Fotodokumentace - Příloha 3 Nákres místnosti

5 Příloha 1 Výňatek z nové normy ČSN EN Osvětlenost povrchů Ve všech ohraničených uzavřených prostorech musí udržovaná osvětlenost hlavních povrchů mít tyto hodnoty: Ē m > 50 lx při U o 0,10 na stěnách, Ē m > 30 lx při U o 0,10 na stropu. POZNÁMKY 1 Je pochopitelné, že v některých prostorech jako v regálových skladech, ocelárnách, železničních terminálech atd. v důsledku jejich velikosti, složitosti a funkčnímu vymezení nelze požadované úrovně osvětlení dosáhnout. V těchto prostorech je snížení doporučených hodnot akceptovatelné přijatelné. 2 V některých ohraničených uzavřených prostorech jako v kancelářích, ve vzdělávacích a zdravotnických zařízeních a společných vstupních prostorech, na chodbách, schodištích atd. je třeba aby stěny a strop byly světlejší. Doporučuje se, aby udržovaná osvětlenost na hlavních površích měla tyto hodnoty: Ē m > 75 lx při U o 0,10 na stěnách a Ē m > 50 lx při U o 0,10 na stropu Osvětlenosti zrakového úkolu Hodnoty uvedené v kapitole 5 jsou udržované osvětlenosti v místech zrakového úkolu na srovnávací rovině, jež může být vodorovná, svislá nebo nakloněná. Průměrná osvětlenost pro každý zrakový úkol nesmí klesnout pod hodnotu uvedenou v kapitole 5, bez ohledu na stáří a stav osvětlovací soustavy. Tyto hodnoty platí pro normální zrakové podmínky podmínky vidění a při zohlednění těchto činitelů: - psychofyziologických hledisek jako zrakové pohody a celkové pohody, - požadavků na zrakové úkoly, - zrakové ergonomie, - praktických zkušeností, - účelné bezpečnosti, provozní bezpečnosti - hospodárnosti. Hodnota osvětlenosti může být upřesněna nejméně o jeden stupeň řady osvětleností (viz 4.3.2), liší-li se zrakové podmínky podmínky vidění od normálních předpokladů. Požadovaná udržovaná osvětlenost má být zvětšena, když: - zraková činnost při práci je rozhodující náročná má zásadní význam, - chyby se nákladně opravují, - přesnost, vysoká produktivita nebo zvýšené soustředění jsou velmi důležité, - zrakové úkoly jsou neobvykle malé a málo kontrastní, - úkol je vykonáván po neobvykle dlouhou dobu, - zrakové schopnosti pracovníků jsou snížené. Požadované udržované osvětlenosti lze zmenšit, když: - kritické detaily úkolu jsou neobvykle velké nebo mají velký kontrast, - úkol je vykonáván po neobvykle krátkou dobu.

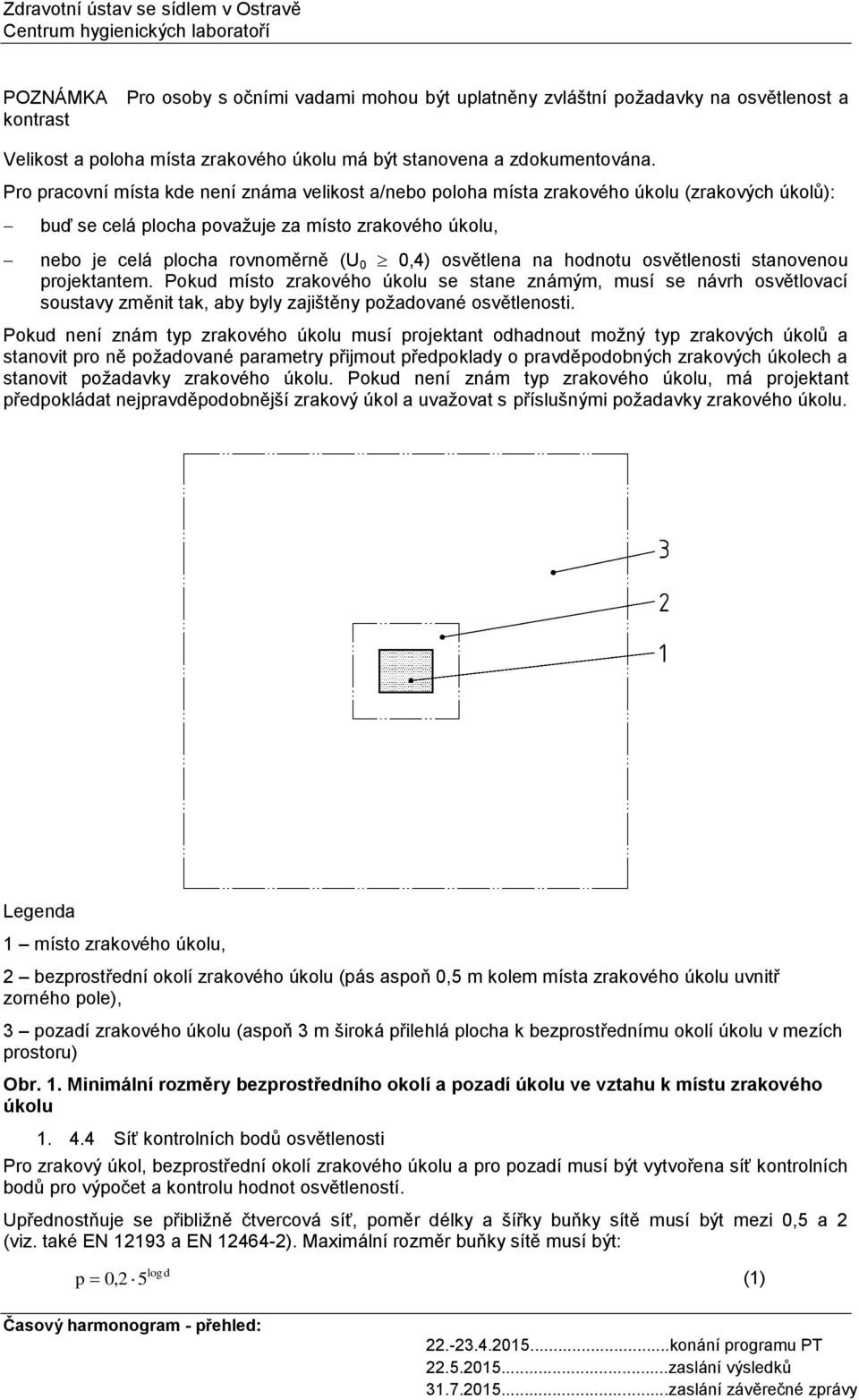

6 POZNÁMKA Pro osoby s očními vadami mohou být uplatněny zvláštní požadavky na osvětlenost a kontrast Velikost a poloha místa zrakového úkolu má být stanovena a zdokumentována. Pro pracovní místa kde není známa velikost a/nebo poloha místa zrakového úkolu (zrakových úkolů): buď se celá plocha považuje za místo zrakového úkolu, nebo je celá plocha rovnoměrně (U 0 0,4) osvětlena na hodnotu osvětlenosti stanovenou projektantem. Pokud místo zrakového úkolu se stane známým, musí se návrh osvětlovací soustavy změnit tak, aby byly zajištěny požadované osvětlenosti. Pokud není znám typ zrakového úkolu musí projektant odhadnout možný typ zrakových úkolů a stanovit pro ně požadované parametry přijmout předpoklady o pravděpodobných zrakových úkolech a stanovit požadavky zrakového úkolu. Pokud není znám typ zrakového úkolu, má projektant předpokládat nejpravděpodobnější zrakový úkol a uvažovat s příslušnými požadavky zrakového úkolu. Legenda 1 místo zrakového úkolu, 2 bezprostřední okolí zrakového úkolu (pás aspoň 0,5 m kolem místa zrakového úkolu uvnitř zorného pole), 3 pozadí zrakového úkolu (aspoň 3 m široká přilehlá plocha k bezprostřednímu okolí úkolu v mezích prostoru) Obr. 1. Minimální rozměry bezprostředního okolí a pozadí úkolu ve vztahu k místu zrakového úkolu Síť kontrolních bodů osvětlenosti Pro zrakový úkol, bezprostřední okolí zrakového úkolu a pro pozadí musí být vytvořena síť kontrolních bodů pro výpočet a kontrolu hodnot osvětleností. Upřednostňuje se přibližně čtvercová síť, poměr délky a šířky buňky sítě musí být mezi 0,5 a 2 (viz. také EN a EN ). Maximální rozměr buňky sítě musí být: p log d 0,2 5 (1)

7 kde p 10 d je delší rozměr plochy (m), je-li však podíl delší strany ke kratší roven 2 nebo je větší, je d kratším rozměrem oblasti p je maximální rozměr kroku buňky oka sítě (m). Počet bodů v delším příslušném rozměru je dán nejbližším celým číslem podílu d/p. Výsledná vzdálenost mezi body sítě se použije pro výpočet nejbližšího celého čísla bodů sítě ve směru kratšího rozměru. Z toho vyplyne i poměr délky k šířce buňky sítě blízký 1. Pruh o šířce 0,5 m od stěn se z výpočtu vylučuje, kromě případu, je-li místo úkolu v této okrajové oblasti nebo do ní zasahuje. Vhodný rozměr sítě musí být použit na stěnách a stropu, včetně užití okraje 0,5 m. POZNÁMKY 1 Rozteče bodů sítě by se neměly shodovat s roztečí svítidel. 2 Vzorec (1) (vychází ze zprávy CIE x ) byl odvozen za předpokladu, že je log p úměrný log d, kde: p = 0,2 m pro d = 1 m, p = 1 m pro d = 10 m, p = 5 m pro d = 100 m. 3 Typické příklady rozteče bodů sítě jsou uvedeny v tabulce A.1. Tabulka 5.1 Komunikační zóny uvnitř budov Ref. číslo Druh prostoru, úkolu nebo činnosti Ē m lx UGR L U o R a Specifické požadavky komunikační prostory a chodby ,4 40 Osvětlenost na podlaze schodiště, eskalátory, pohyblivé chodníky , zdviže a výtahy , nakládací rampy a místa ,4 40 Ra a UGR stejné jako v přilehlých prostorech. 150 lx v případě výskytu vozidel. Osvětlení výstupů a vstupů musí poskytovat přechodové pásmo, aby se zabránilo náhlým změnám osvětlení mezi vnitřkem a vnějškem ve dne i v noci. Pozornost se musí věnovat zábraně oslnění řidičů i chodců.

8 Příloha 2 Obr. 1.: Foto z měřeného prostoru Obr. 2.: Foto z měřeného prostoru Obr. 3 Osvětlovací soustava

9 3,5m 3,9m Zdravotní ústav se sídlem v Ostravě Nákres měřené místnosti: Příloha 3 1) podlaha Výtah Výtah Chodba 5,6m 2) stěna 3,9m ---- znázornění měřeného prostoru
