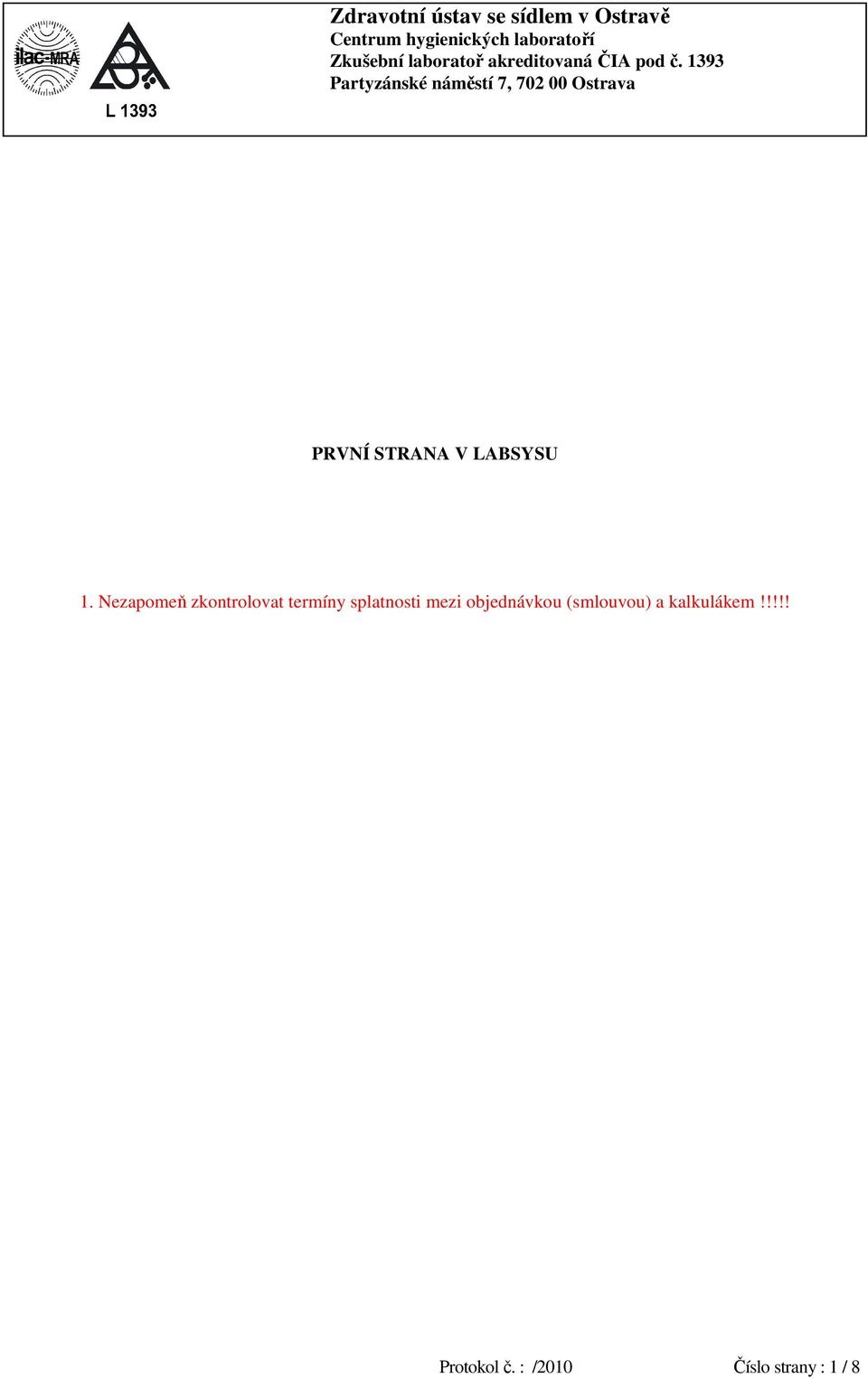

1 PRVNÍ STRANA V LABSYSU 1. Nezapomeň zkontrolovat termíny splatnosti mezi objednávkou (smlouvou) a kalkulákem!!!!! Protokol č. : /2010 Číslo strany : 1 / 8

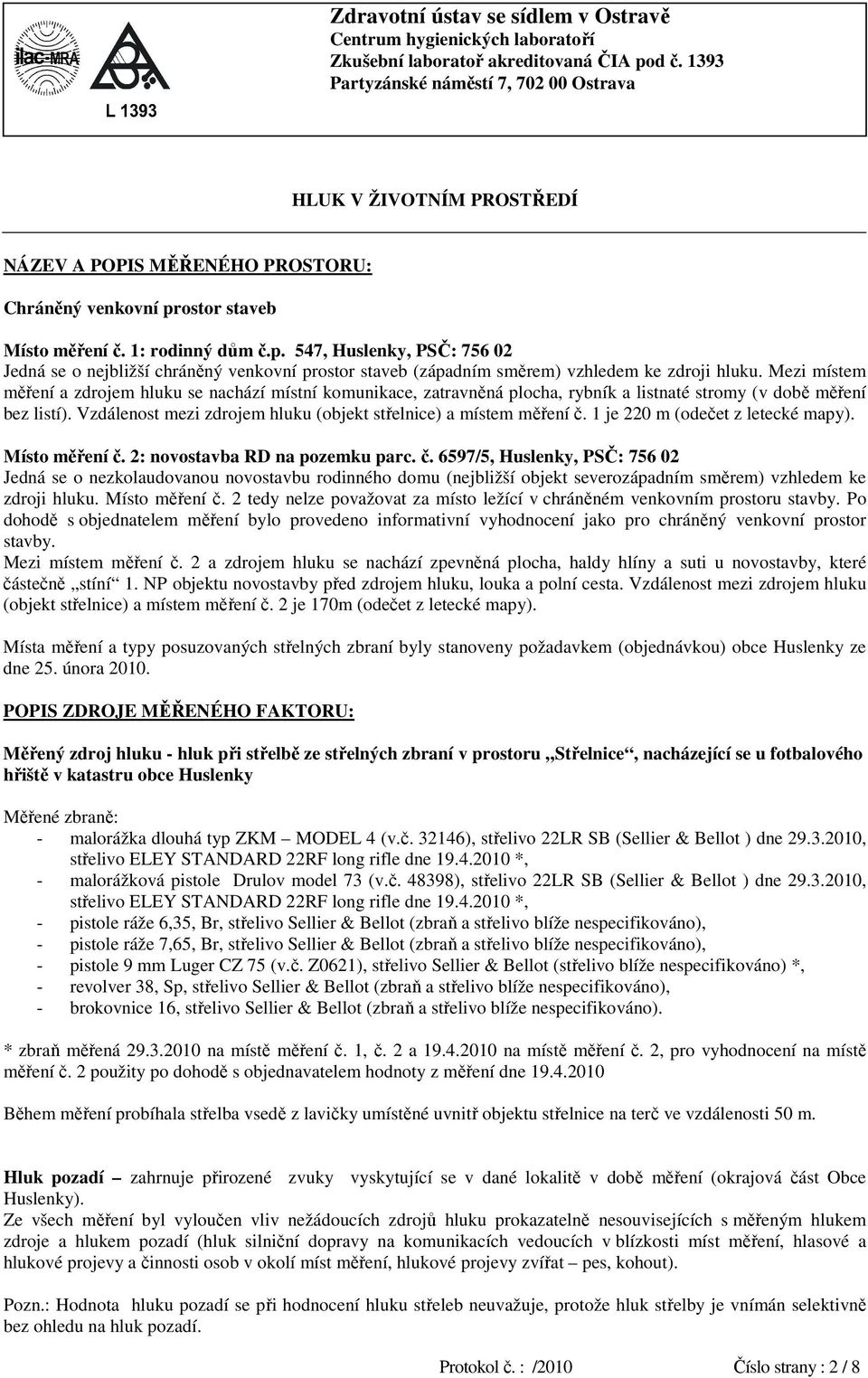

2 HLUK V ŽIVOTNÍM PROSTŘEDÍ NÁZEV A POPIS MĚŘENÉHO PROSTORU: Chráněný venkovní prostor staveb Místo měření č. 1: rodinný dům č.p. 547, Huslenky, PSČ: Jedná se o nejbližší chráněný venkovní prostor staveb (západním směrem) vzhledem ke zdroji hluku. Mezi místem měření a zdrojem hluku se nachází místní komunikace, zatravněná plocha, rybník a listnaté stromy (v době měření bez listí). Vzdálenost mezi zdrojem hluku (objekt střelnice) a místem měření č. 1 je 220 m (odečet z letecké mapy). Místo měření č. 2: novostavba RD na pozemku parc. č. 6597/5, Huslenky, PSČ: Jedná se o nezkolaudovanou novostavbu rodinného domu (nejbližší objekt severozápadním směrem) vzhledem ke zdroji hluku. Místo měření č. 2 tedy nelze považovat za místo ležící v chráněném venkovním prostoru stavby. Po dohodě s objednatelem měření bylo provedeno informativní vyhodnocení jako pro chráněný venkovní prostor stavby. Mezi místem měření č. 2 a zdrojem hluku se nachází zpevněná plocha, haldy hlíny a suti u novostavby, které částečně stíní 1. NP objektu novostavby před zdrojem hluku, louka a polní cesta. Vzdálenost mezi zdrojem hluku (objekt střelnice) a místem měření č. 2 je 170m (odečet z letecké mapy). Místa měření a typy posuzovaných střelných zbraní byly stanoveny požadavkem (objednávkou) obce Huslenky ze dne 25. února POPIS ZDROJE MĚŘENÉHO FAKTORU: Měřený zdroj hluku - hluk při střelbě ze střelných zbraní v prostoru Střelnice, nacházející se u fotbalového hřiště v katastru obce Huslenky Měřené zbraně: - malorážka dlouhá typ ZKM MODEL 4 (v.č ), střelivo 22LR SB (Sellier & Bellot ) dne , střelivo ELEY STANDARD 22RF long rifle dne *, - malorážková pistole Drulov model 73 (v.č ), střelivo 22LR SB (Sellier & Bellot ) dne , střelivo ELEY STANDARD 22RF long rifle dne *, - pistole ráže 6,35, Br, střelivo Sellier & Bellot (zbraň a střelivo blíže nespecifikováno), - pistole ráže 7,65, Br, střelivo Sellier & Bellot (zbraň a střelivo blíže nespecifikováno), - pistole 9 mm Luger CZ 75 (v.č. Z0621), střelivo Sellier & Bellot (střelivo blíže nespecifikováno) *, - revolver 38, Sp, střelivo Sellier & Bellot (zbraň a střelivo blíže nespecifikováno), - brokovnice 16, střelivo Sellier & Bellot (zbraň a střelivo blíže nespecifikováno). * zbraň měřená na místě měření č. 1, č. 2 a na místě měření č. 2, pro vyhodnocení na místě měření č. 2 použity po dohodě s objednavatelem hodnoty z měření dne Během měření probíhala střelba vsedě z lavičky umístěné uvnitř objektu střelnice na terč ve vzdálenosti 50 m. Hluk pozadí zahrnuje přirozené zvuky vyskytující se v dané lokalitě v době měření (okrajová část Obce Huslenky). Ze všech měření byl vyloučen vliv nežádoucích zdrojů hluku prokazatelně nesouvisejících s měřeným hlukem zdroje a hlukem pozadí (hluk silniční dopravy na komunikacích vedoucích v blízkosti míst měření, hlasové a hlukové projevy a činnosti osob v okolí míst měření, hlukové projevy zvířat pes, kohout). Pozn.: Hodnota hluku pozadí se při hodnocení hluku střeleb neuvažuje, protože hluk střelby je vnímán selektivně bez ohledu na hluk pozadí. Protokol č. : /2010 Číslo strany : 2 / 8

3 SITUAČNÍ SCHÉMA LOKALITY: Místo měření č. 2 Místo měření č. 1 Střelnice POUŽITÁ ZAŘÍZENÍ PRO MĚŘENÍ: Místo měření č. 1 Zvukoměr Norsonic, typ 118 v.č platnost ověření do Mikrofon Norsonic, typ 1225 v.č platnost ověření do Akustický kalibrátor Brüel & Kjær, typ 4231 v.č platnost kalibrace do Termohygrobarometr C4130 v.č platnost kalibrace do Anemometr TESTO 435 v.č platnost kalibrace do Místo měření č. 2: Zvukoměr Norsonic, typ 118 v.č platnost ověření do Mikrofon Norsonic, typ 1225 v.č platnost ověření do Kalibrátor Bruel & Kjaer 4231 v.č platnost kalibrace do Digitální teploměr-vlhkoměr-barometr C 4141 v.č platnost kalibrace do Digitální anemometr termický ALMEMO H G platnost kalibrace do POUŽITÉ ZNAČKY, JEDNOTKY A VELIČINY: Značka jednotka Veličina t C teplota vzduchu v m/s rychlost proudění vzduchu Rh % relativní vlhkost vzduchu p n hpa normální atmosférický tlak L Aeq,T db ekvivalentní hladina akustického tlaku A L AE (1) db hladina zvukové expozice jednoho výstřelu L Amax db hladina maximálního akustického tlaku A L Amin db hladina minimálního akustického tlaku A N i - N max - počet výstřelů za 8 souvislých a na sebe navazujících nejhlučnějších hodin v denní době pro i-tou kombinaci zbraň/střelivo maximální přípustný počet výstřelů za 8 souvislých a na sebe navazujících nejhlučnějších hodin v denní době pro danou kombinaci zbraň/střelivo Protokol č. : /2010 Číslo strany : 3 / 8

4 METEOROLOGICKÉ PODMÍNKY: Místo měření č. 1: 13:30 hod. t = 14,0 C, v = 0,90-1,20 m/s; Rh = 48,6 %, p n = 1010 hpa, zataženo, sucho Místo měření č. 2: 13:45 hod. t = 13,3 C, v = 1,0-2,3 m/s; Rh = 46,7 %, p n = 1010 hpa, zatženo, sucho Směr větru: proměnlivý, zejména vanoucí severním, až severovýchodním směrem Místo měření č. 2: 13:45 hod. t = 25,4 C, v = 0,5 1,6 m/s; Rh = 44,6 %, p n = 1012 hpa, jasno - polojasno, sucho Směr větru: proměnlivý, zejména vanoucí jižním, až jihozápadním směrem STRATEGIE A ZPŮSOB (METODY) MĚŘENÍ: Měření a hodnocení je provedeno dle ČSN ISO ,2 a Metodického návodu MZ ČR čj. HEM (ze dne ), pro měření a hodnocení hluku v mimopracovním prostředí PŘÍLOHA C Měření a hodnocení impulsního hluku střelby. Cílem měření bylo po dohodě s objednatelem měření zaznamenání hluku střelby z vytipovaných střelných zbraní (viz. popis zdroje měřeného faktoru) v prostoru Střelnice, nacházející se u fotbalového hřiště v katastru obce Huslenky s následným vyhodnocením maximálního přípustného počtu výstřelů N max za 8 souvislých a na sebe navazujících nejhlučnějších hodin v denní době pro jednotlivé kombinace zbraň/střelivo. Po dohodě s objednatelem byla vyhodnocena jedna varianta kombinací střeleb (kombinace dvou typů zbraní). Pozn.: po konzultaci s objednatelem nelze zaručit, že při měření dne nedošlo k vzájemné záměně pořadí prvních dvou měřených zbraní. Proto bylo provedeno dne kontrolní měření, které bylo provedeno na místě měření č. 2, přičemž pro vyhodnocení na místě měření č. 2 byly použity hodnoty z kontrolního měření dne Zbraně měření při kontrolním měření dne a zbraně, které mohly být při měření dne vzájemně zaměněny jsou v tabulkách výsledků označeny. Střelba z vytipovaných střelných zbraní byla realizována vsedě z lavičky umístěné uvnitř objektu střelnice na terč ve vzdálenosti 50 m jihojihovýchodním směrem. Měřeny byly série samostatných výstřelů z jednotlivých měřených zbraní, mezi výstřely byly cca půlminutové pauzy. Koordinace mezi měřiči na místech měření a starostou obce Huslenky, přítomným na střelnici, byla realizována pomocí mobilního telefonu. Pro každou posuzovanou kombinaci zbraň/střelivo bylo realizováno minimálně 10 platných (nerušených) náměrů. V průběhu měření na místě č. 1 byl mikrofon upevněn na stativu 2m před východní fasádou rodinného domu č.p. 547, ve výšce 5,0m nad úrovní terénu, před oknem obytné místnosti v 2. NP domu (obytná kuchyně o podlahové ploše 16 m 2 se zajištěným přímým denním osvětlením, přímým větráním a vytápěním s možností regulace tepla), ve vzdálenosti 2,3m od pravého rohu domu (při pohledu na východní fasádu), nasměrován na zdroj hluku, opatřen krytem proti větru a se zvukoměrem propojen kabelem. V průběhu měření na místě č. 2 byl mikrofon upevněn na stativu 2m před jihovýchodní fasádou novostavby RD na pozemku parc. č. 6597/5, Huslenky, PSČ: , přivrácenou k posuzovanému zdroji hluku, 3,7 m od nejbližšího pravého rohu fasády (při pohledu od zdroje čelem k novostavbě), 5,0m nad úrovní terénu (tzn. cca 1,4m nad úrovní 2. NP) před oknem obytné místnosti (místo na úrovni 2. NP zvoleno kvůli zamezení stínění hluku posuzovaného zdroje haldami hlíny a suti, které se nacházely u objektu novostavby RD), nasměrován na zdroj hluku, opatřen krytem proti větru a se zvukoměrem propojen kabelem. Měření bylo provedeno formou kontinuálních 1s. záznamů s označováním jednotlivých hlukových událostí hluk zdroje a hluk pozadí. Zvolený způsob a časový interval měření jsou dostatečně reprezentativní pro určení stávající hlukové situace v dané lokalitě. Zpracování naměřených dat bylo provedeno na PC softwarovým produktem fy NORSONIC Nor-Xfer ver. 4.2 a NorReview ver Protokol č. : /2010 Číslo strany : 4 / 8

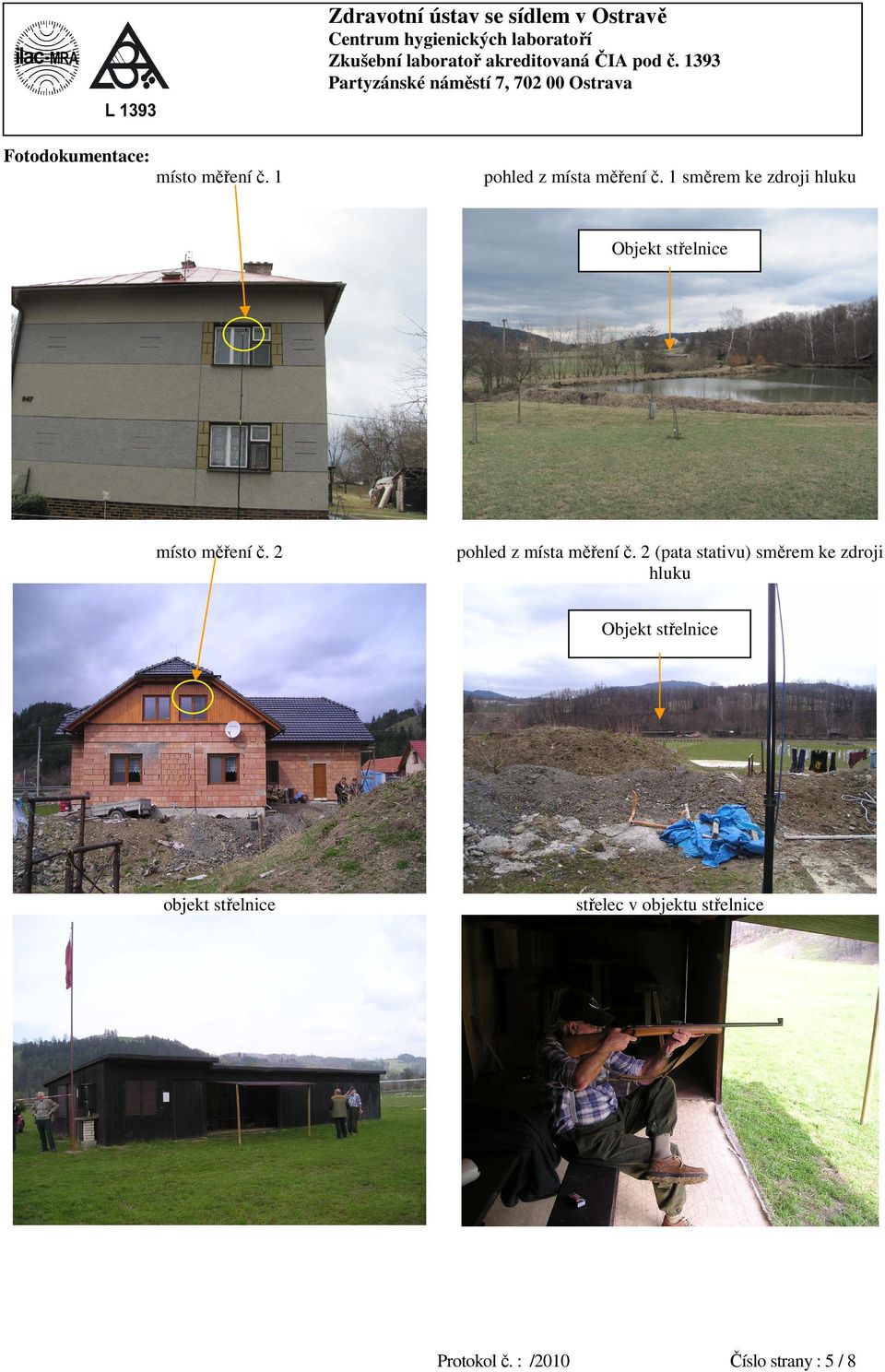

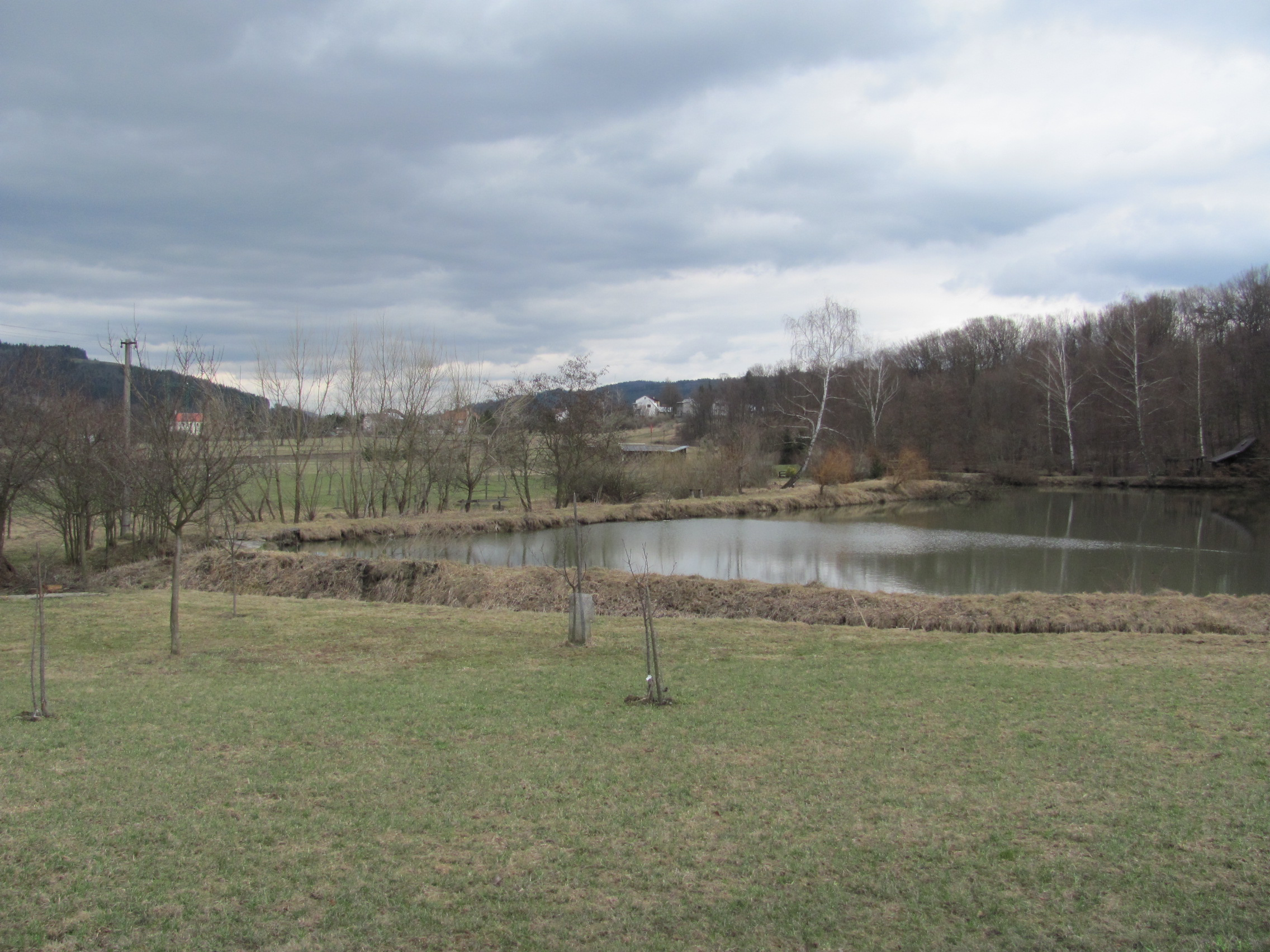

5 Zdravotní ústav se sídlem v Ostravě Fotodokumentace: místo měření č. 1 pohled z místa měření č. 1 směrem ke zdroji hluku Objekt střelnice místo měření č. 2 pohled z místa měření č. 2 (pata stativu) směrem ke zdroji hluku Objekt střelnice objekt střelnice střelec v objektu střelnice Protokol č. : /2010 Číslo strany : 5 / 8

6 VÝSLEDKY MĚŘENÍ místo měření č. 1, měření dne impulsní (hluk střelby) čas měření nekorigované hodnoty [hod] L AE (1) [db] N max [-] ** 13:40 13:45 malorážka dlouhá typ ZKM MODEL 4 (v.č ), 65,5 51 střelivo 22LR SB (Sellier & Bellot ) ** malorážková pistole Drulov model 73 (v.č ), střelivo 13:46 13:57 57, LR SB (Sellier & Bellot ) pistole ráže 6,35 Br, střelivo Sellier & Bellot (zbraň a 13:57 14:04 64,7 62 střelivo blíže nespecifikováno) pistole ráže 7,65 Br, střelivo Sellier & Bellot (zbraň a 14:04 14:12 65,7 48 střelivo blíže nespecifikováno) pistole 9 mm Luger CZ 75 (v.č. Z0621), střelivo Sellier & 14:12 14:21 63,8 76 Bellot (střelivo blíže nespecifikováno) revolver 38 Sp, střelivo Sellier & Bellot (zbraň a střelivo 14:23 14:31 67,6 32 blíže nespecifikováno) 14:32 14:38 brokovnice 16, střelivo Sellier & Bellot (zbraň a střelivo 69,7 19 blíže nespecifikováno) L AE(1) = střední hodnota hladiny zvukové expozice jednoho výstřelu L AE (získaná statistickým vyhodnocením naměřeného souboru) + rozšířená nejistota U LAE (1) ** po konzultaci s objednatelem nelze zaručit, že při měření dne nedošlo k vzájemné záměně pořadí označených zbraní hluk pozadí proměnný bez tónových složek čas měření [hod] L Aeq [db] L Amax [db] L Amin [-] hluk pozadí místo měření č. 1 13:38 13:40 13:38 13:43 42,4 53,9 35,2 rozšířená nejistota měření [db] ±1,8 Nejistota výsledku hluku pozadí je vyjádřena jako celková nejistota stanovená dle metodického návodu pro měření hluku v mimopracovním prostředí (Metodický návod MZ-HH ČR č.j. HEM (ze dne ). Protokol č. : /2010 Číslo strany : 6 / 8

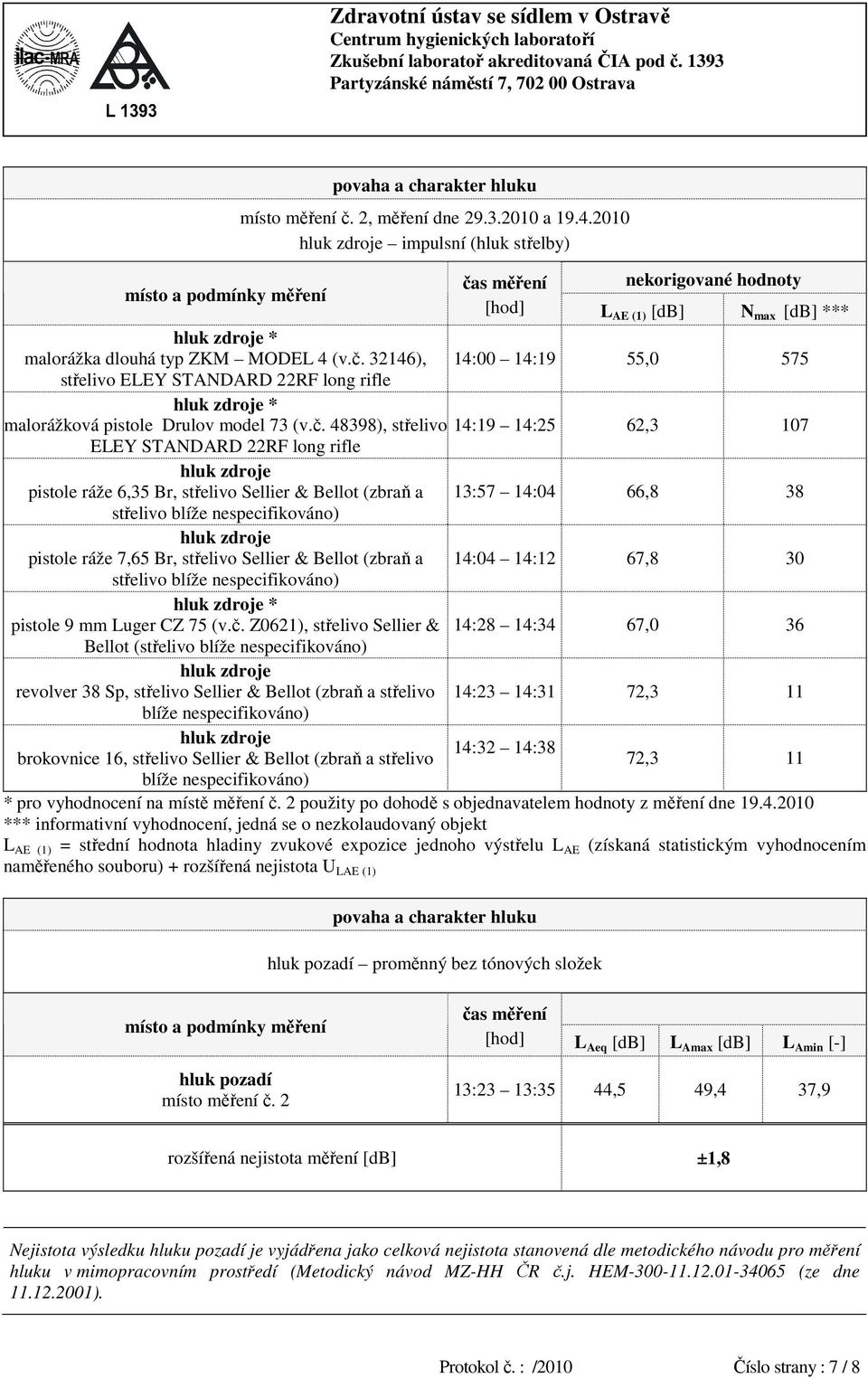

7 místo měření č. 2, měření dne a impulsní (hluk střelby) čas měření nekorigované hodnoty [hod] L AE (1) [db] N max [db] *** * malorážka dlouhá typ ZKM MODEL 4 (v.č ), 14:00 14:19 55,0 575 střelivo ELEY STANDARD 22RF long rifle * malorážková pistole Drulov model 73 (v.č ), střelivo 14:19 14:25 62,3 107 ELEY STANDARD 22RF long rifle pistole ráže 6,35 Br, střelivo Sellier & Bellot (zbraň a 13:57 14:04 66,8 38 střelivo blíže nespecifikováno) pistole ráže 7,65 Br, střelivo Sellier & Bellot (zbraň a 14:04 14:12 67,8 30 střelivo blíže nespecifikováno) * pistole 9 mm Luger CZ 75 (v.č. Z0621), střelivo Sellier & 14:28 14:34 67,0 36 Bellot (střelivo blíže nespecifikováno) revolver 38 Sp, střelivo Sellier & Bellot (zbraň a střelivo 14:23 14:31 72,3 11 blíže nespecifikováno) 14:32 14:38 brokovnice 16, střelivo Sellier & Bellot (zbraň a střelivo 72,3 11 blíže nespecifikováno) * pro vyhodnocení na místě měření č. 2 použity po dohodě s objednavatelem hodnoty z měření dne *** informativní vyhodnocení, jedná se o nezkolaudovaný objekt L AE (1) = střední hodnota hladiny zvukové expozice jednoho výstřelu L AE (získaná statistickým vyhodnocením naměřeného souboru) + rozšířená nejistota U LAE (1) hluk pozadí proměnný bez tónových složek hluk pozadí místo měření č. 2 čas měření [hod] L Aeq [db] L Amax [db] L Amin [-] 13:23 13:35 44,5 49,4 37,9 rozšířená nejistota měření [db] ±1,8 Nejistota výsledku hluku pozadí je vyjádřena jako celková nejistota stanovená dle metodického návodu pro měření hluku v mimopracovním prostředí (Metodický návod MZ-HH ČR č.j. HEM (ze dne ). Protokol č. : /2010 Číslo strany : 7 / 8

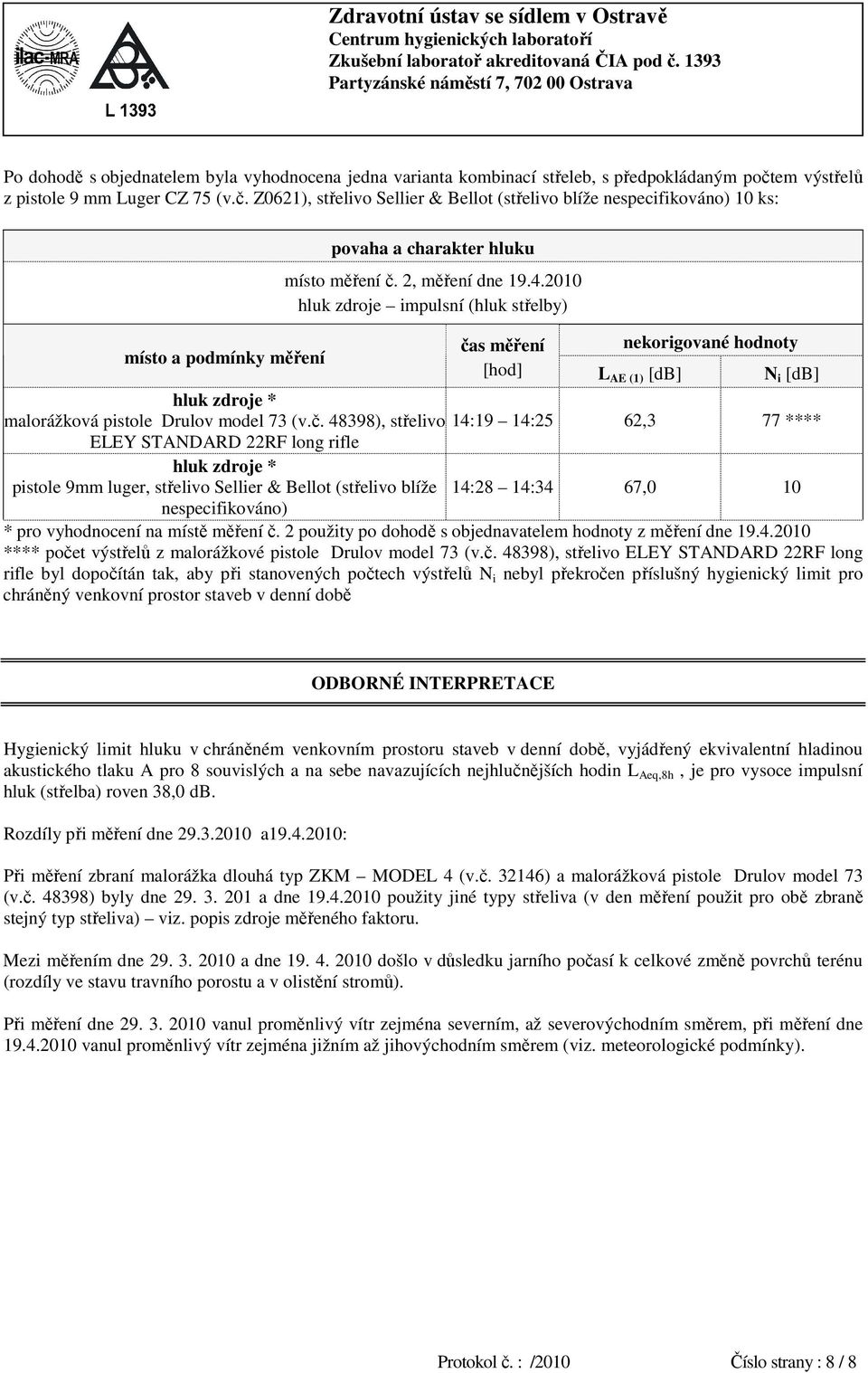

8 Po dohodě s objednatelem byla vyhodnocena jedna varianta kombinací střeleb, s předpokládaným počtem výstřelů z pistole 9 mm Luger CZ 75 (v.č. Z0621), střelivo Sellier & Bellot (střelivo blíže nespecifikováno) 10 ks: místo měření č. 2, měření dne impulsní (hluk střelby) čas měření nekorigované hodnoty [hod] L AE (1) [db] N i [db] * malorážková pistole Drulov model 73 (v.č ), střelivo 14:19 14:25 62,3 77 **** ELEY STANDARD 22RF long rifle * pistole 9mm luger, střelivo Sellier & Bellot (střelivo blíže 14:28 14:34 67,0 10 nespecifikováno) * pro vyhodnocení na místě měření č. 2 použity po dohodě s objednavatelem hodnoty z měření dne **** počet výstřelů z malorážkové pistole Drulov model 73 (v.č ), střelivo ELEY STANDARD 22RF long rifle byl dopočítán tak, aby při stanovených počtech výstřelů N i nebyl překročen příslušný hygienický limit pro chráněný venkovní prostor staveb v denní době ODBORNÉ INTERPRETACE Hygienický limit hluku v chráněném venkovním prostoru staveb v denní době, vyjádřený ekvivalentní hladinou akustického tlaku A pro 8 souvislých a na sebe navazujících nejhlučnějších hodin L Aeq,8h, je pro vysoce impulsní hluk (střelba) roven 38,0 db. Rozdíly při měření dne a : Při měření zbraní malorážka dlouhá typ ZKM MODEL 4 (v.č ) a malorážková pistole Drulov model 73 (v.č ) byly dne a dne použity jiné typy střeliva (v den měření použit pro obě zbraně stejný typ střeliva) viz. popis zdroje měřeného faktoru. Mezi měřením dne a dne došlo v důsledku jarního počasí k celkové změně povrchů terénu (rozdíly ve stavu travního porostu a v olistění stromů). Při měření dne vanul proměnlivý vítr zejména severním, až severovýchodním směrem, při měření dne vanul proměnlivý vítr zejména jižním až jihovýchodním směrem (viz. meteorologické podmínky). Protokol č. : /2010 Číslo strany : 8 / 8
