1 Montážní instrukce Hyundai ix ,2 kw ix20 1,4 66,2 kw E4 Technická specifikace

2 Systém sekvent - vícebodové vstřikování plynu Číslo homologace - R115 Výrobce - Hyundai ; Kategorie motoru - M1 Kód motoru - G4FA Obsah válců cm3 Řazení - manuální Model ix20 Typ zástavby LPG Popis homologace komponentů Elektroventil GPLET98MY07 WP Reduktor GPL GENIUS MB1200mbar Filtr FJ1HE portagommes 10 mm Rail BRC 4 válec S čidlem PTS Vstřikovače BRC Normal (4x) Řídící jednotka SQ 24 E13*67R01*0015*E030I14600M7 E13*67R01*0016*E010I1457MO E13*67R01*0168*09SQ E13*67R01*0185*E E13*67R01*0262*DE E13*67R01*0223*09SQ G E3*67R01*1002*DE Montáž zařízení LPG doporučujeme se dvěma montážními pracovníky. Jeden montuje nádrž a druhý montuje zbytek zařízení.

3 Doporučujeme zakoupit si níže uvedené specielní nářadí a čidla pro montáž LPG: Mobilní tester přítomnosti plynu (např. GI 03 M) v ovzduší (po každé montáži a natankování nádrže proveďte kontrolu těsnosti v stacionárním režimu a za provozu na volnoběh!!! ) Stacionární tester přítomnosti plynu (např. DHP - 4) v dílně (umístění co nejblíže k podlaze)

4 Kleště na sponky Kleště na krátkodobé zaškrcování hadic (voda, plyn)

5 Korunková fréza pro otvor montáže plnícího hrdla) Korunková fréza pro otvor přívodu trubky a kabelů k toroidní nádrži)

6 Nůžky na hadice Lepidlo na trysky

7 Strojní závitník do slepé díry M6 Vrták dlouhý cca 30 cm Válečkový řezač trubek Interface kabel

8 Montáž Montáž nádrže: Prostor po vyjmutí rezervního kola

9 Vrtání otvoru pro přívod Cu trubky a ovládacích kabelů (52 mm) multiventilu Otvor průměru 52 mm (trubky, kabely)

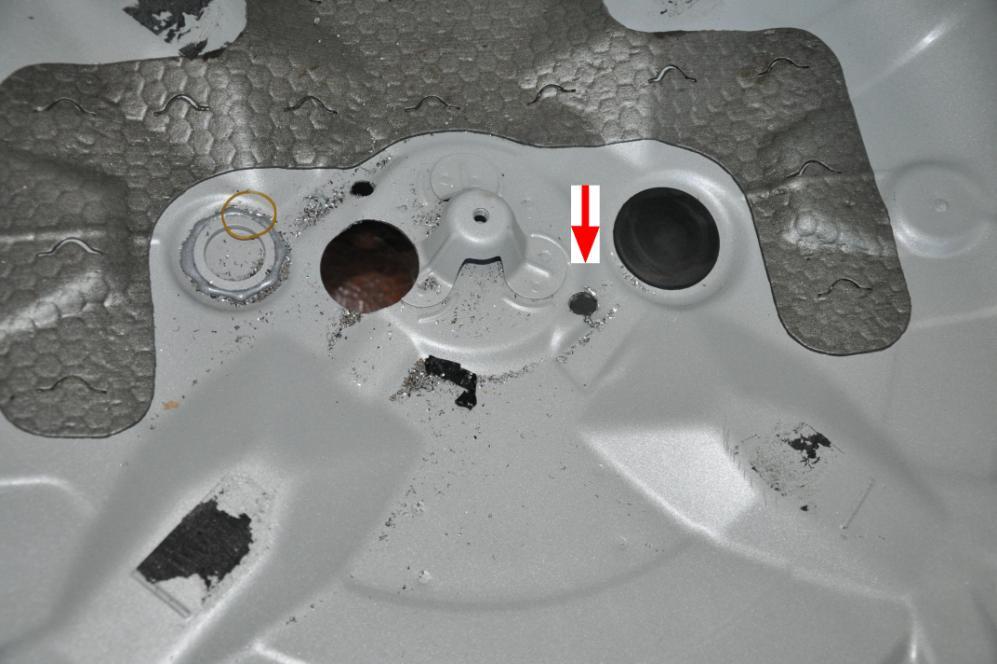

10 Otvor pro uchycení nádrže o průměru 12 mm Uchycení nádrže

11 Montáž multiventilu Přívod CU trubky a ovládacích kabelů multiventilu

12 Konečné uložení toroidní nádrže (pohled zdola) Umístění plnícího hrdla

13 Objímka plnícího hrdla Otvor pro montáž plnícího hrdla průměr 60 mm Celkový pohled umístění toroidní nádrže

14 Montáž zařízení LPG: Odkrytování prostoru vstřikovačů benzínu Uvolnění místa pro vrtání otvorů trysek

15 Naznačení otvorů pro trysky (značkovačem) Naznačení otvorů pro trysky (značkovačem)

16 Vrtání otvorů pro trysky Tryska

17 Používejte toto lepidlo na lepení trysek Vložení a zalepení trysky s hadičkou přívodu plynu

18 Zkrácení hadiček plynu k vstřikovačům ( max. do 20 cm!) Utažení spoje trysky

19 Instalace lišty vstřikovačů Instalace lišty vstřikovačů

20 Instalace dalších zařízení: Řídící jednotka

21 Instalace dalších zařízení: Reduktor (2) Instalace dalších zařízení: Filtr

22 Instalace dalších zařízení: Elektroventil (3) Instalace dalších zařízení: Přepínač Vytápění reduktoru

26 Doplňkové obrázky k montáži

27 PROGRAMOVÁNÍ

28 Programování se provádí pomocí obslužného programu Sequent Plug Drive verze 3.03 Pro zajištění spolehlivého spojení s řídící jednotkou a ovládání systému Sequent 24 je nutno dodržet následující pokyny: 1. Nainstalovat program Sequent Plug Drive verze 3.03 do Vašeho PC 2. Připojit USB interface BRC 3. Nahrát ovladač interface (z CD nebo z našich stránek) 4. Zjistit, na kterém com. portu se USB port usadil takto: Tento počítač > Vlastnosti > Hardware > Správce zařízení > Porty (COM a LPT)!!!(Porty se objeví pouze po zasunutí interface do konektoru) pak kliknout na křížek ve čtverečku a objeví se oznam např: Profic USB to seriál Comm Port (COM5) V programu Sequent Plug Drive klikněte na UTILITA > COMUNICAZIONE > do okénka Seriale Com napíšete číslo 5) POZN. Pokud USB interface strčíte do jiného konektoru, změní se i com port!!!

5. Poté klikněte na Programmazione a ve spodní liště se objeví modrý oznam Komunikace OK 6. Můžete zahájit programování. 7. Klikněte na tlačítko Programování 8.

29 5. Poté klikněte na Programmazione a ve spodní liště se objeví modrý oznam Komunikace OK 6. Můžete zahájit programování. 7. Klikněte na tlačítko Programování 8. Vyberte volbu Vlastní nastavení a objeví se níže uvedené okénko: POZN: Pokud se neobjeví modrý popis a červené číslo FW tak je nutno načíst aktualizaci řídící jednotky na předchozím okénku Obnova zavaděče 9. Vyberte programování LPG a typ motoru Standart nebo TURBO

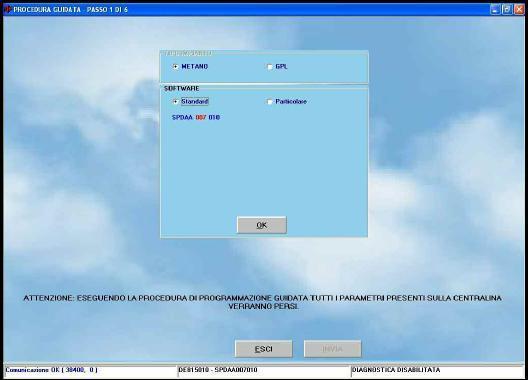

30 10. Vyplňte všechny parametry motoru a druhu zařízení LPG 11. Vyplňte identifikaci vozidla a dejte OK

31 12. Počkejte na načtení impulzů od motoru 13. 3X sešlápněte plynový pedál nad 5000 ot/min. v 5-ti sec. Intervalech až do objevení se žlutého kolečka

Ve žlutém kolečku se rozběhne proces načítání do čísla 5, poté se objeví další proces automatického načítání ve volnoběhu Vozidlo běží na benzín (Červené

32 Ve žlutém kolečku se rozběhne proces načítání do čísla 5, poté se objeví další proces automatického načítání ve volnoběhu Vozidlo běží na benzín (Červené čtverečky) a poté se postupně nahrazuje benzín plynem. V pravém okénku se zobrazuje procentuelní odchylka. Načtení je ukončeno, když je procentuelní chyba v zeleném poli.

33 Po ukončení se načtené hodnoty programování uloží do pasportu vozidla: SCHEMA ZAPOJENÍ stáhnout z webu-schemata/brc

34 POZNÁMKY:

35 NÁKRESY:
