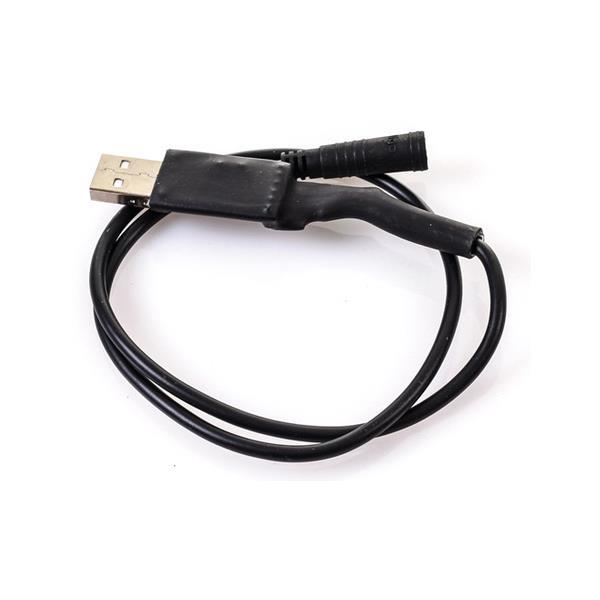

1 NÁVOD K OBSLUZE EVB-CMS-PROG USB - PC programátor jednotky EVBIKE CENTRAL KIT. Obsah NÁVOD K OBSLUZE... 1 Instalace Ovladače... 2 Připojení USB kabelu... 2 Vyhledání správného COM portu... 3 Spuštění aplikace... 4 Připojení motoru k PC... 5 Párování USB kabelu s motorem... 5 Programování Záložka Basic... 6 Programování Záložka Pedal Assist... 8 Programování Záložka Throttle Handle... 9 Uložení nastavení Načítání / ukládání přednastavené konfigurace Ukončení programování... 11

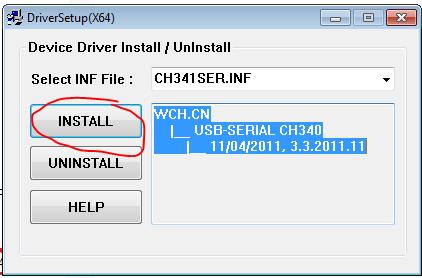

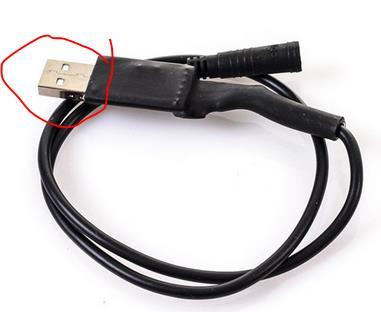

2 Programátor je určen pouze pro servisní síť EVBIKE a je k dispozici u proškolených partnerů. Umožňuje upravení výkonu a jízdní charakteristiky vašeho motoru Programátorem je možné nastavovat středové pohony pouze v souladu s platnou legislativou.!!! Upozornění!!! všechny úpravy motoru pomocí programovacího kabelu jsou na vlastní nebezpečí špatným nastavením lze motor nenávratně poškodit na toto poškození se nevztahují záruční podmínky Instalace Ovladače Nainstalujete ovladač programovacího kabelu : Driver_Bafang_Programer.EXE Připojte programovací kabel do USB portu Vašeho počítače. Připojení USB kabelu

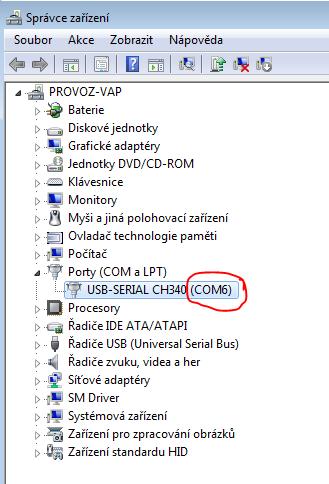

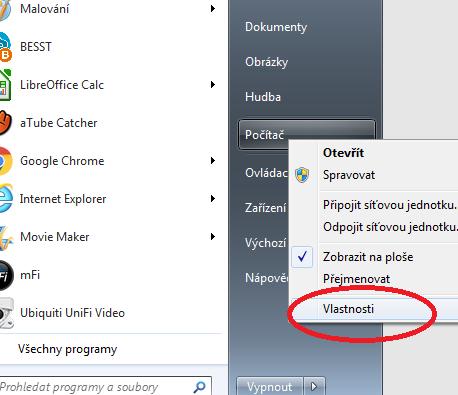

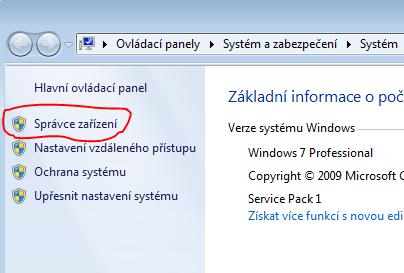

3 Vyhledání správného COM portu Klikněte pravým tlačítkem myši na tento počítač (počítač) poté klikněte na vlastnosti. Klikněte na správce zařízení. Zjistěte jaký COM port programovací kabel používá zde je to COM6 u vás to může být jakýkoli jiný např.: COM3 COM4 atd..

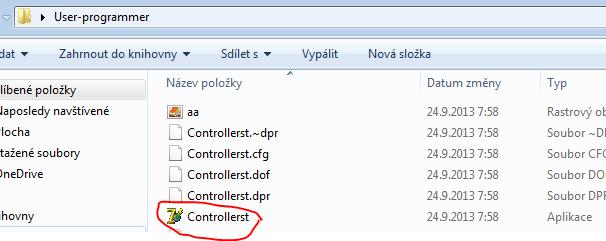

4 Spuštění aplikace Spusťte aplikaci pro programování (ve složce user-programmer klikněte na Controllerst.exe). Otevře se vám aplikace

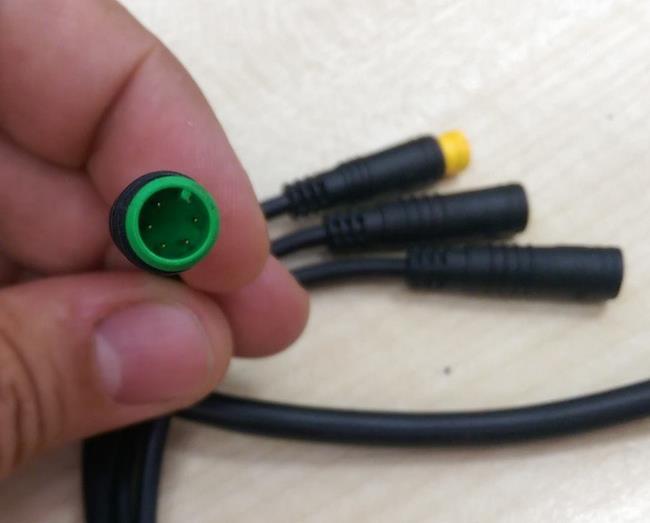

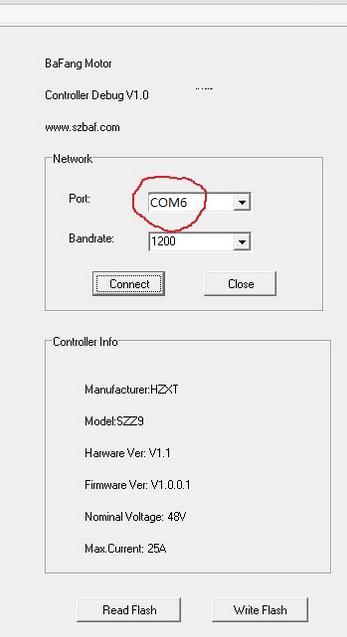

5 Připojení motoru k PC Připojte druhý konec (zelený kulatý konektor) programovacího kabelu místo displeje přes kabelový svazek k řídící jednotce motoru. POZOR motor (řídící jednotkla) musí být připojen k baterii Párování USB kabelu s motorem Do okénka port napište port který jste si zjistili podle předchozího postupu (Vyhledání správného COM portu3)

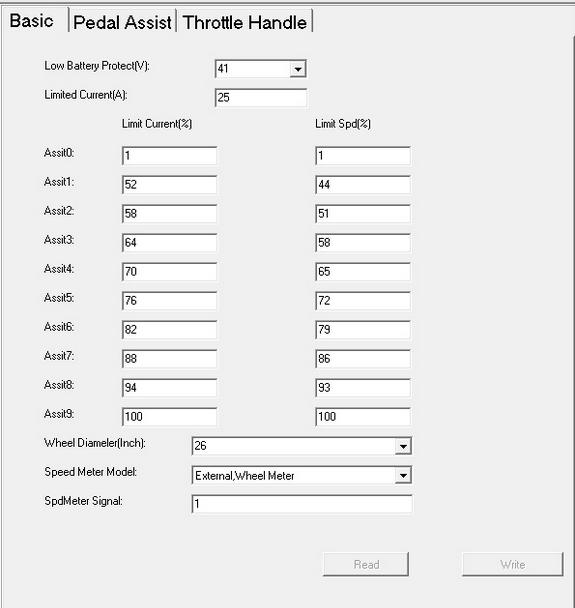

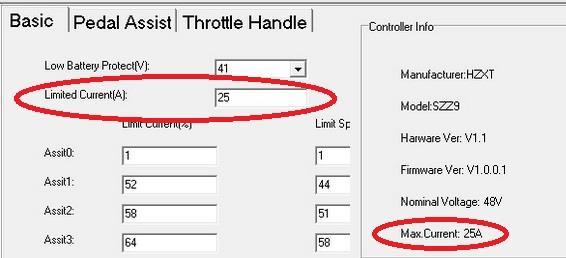

6 Klikněte na connect pokud jste vše provedli správně vyplní se Vám Controller info Poté klikněte na Read Flash - načtou se všechny hodnoty z kontroleru do PC Jakmile stisknete tlačítko Read nastavení vašeho regulátoru by mělo vyplnit aktuální stránku. Chcete-li načíst nastavení pro danou stránku, musíte kliknout na každé ze tří oddělených stránek (BASIC \ PEDAL ASSIST \ THROTTLE HANDLE) Před jakoukoli změnou doporučujeme nastavení ofotit nebo zazálohovat Programování Záložka Basic Low Battery protect(v) - NIKDY neměňte tuto hodnotu Limited Current (A) - celkový výkon Opatrně zacházejte s touto hodnotou maximální hodnota musí vždy odpovídat hodnotě na kontroleru (máte-li kontroler 25A tak je 25A maximum, máte-li 18A, 18 je maximum) touto hodnotou snižujete výkon motoru např když napíšete 20A namísto 25A snížíte výkon motoru ze 750W na cca 500W Limit Current (%) - výkon jednotlivých stupňů asistence

7 Limit Spd(%)- maximální rychlost jednotlivých stupňů asistence Používáte-li méně než 9 asistečních stupňů např. 5 tak se výkon dělí rovnoměrně mezi všechy hodnoty Viz tabulka: Limit Current(%)- Limit Spd Počet asistnčních stupňů Assist Assist1 1 1 Assist2 2 Assist3 3 1 Assist4 4 2 Assist5 5 2 Assist6 6 3 Assist7 7 Assist8 8 4 Assist Wheel Diameler(Inch) velikost kol v palcích (tato hodnota lze nastavit i na dipleji) Speed Meter Model - tuto hodnotu neměňte SpdMeter Signal - tuto hodnotu neměňte

8 Pedal Type - tuto hodnotu neměňte Programování Záložka Pedal Assist Disignated Assist - tuto hodnotu neměňte Speed Limited zde můžete pevně nastavit maximální rychlost asistence při šlapání (doporučujeme nechat By Displays Command) Start Current(%)- maximální výkon pohonu při rozjezdu, hodnotu doporučujeme neměnit Slow-Start Mode (1-8) - intenzita nástupu výkonu pohonu při rozjezdu, tuto hodnotu doporučujeme neměnit Startup Dgree(Signal No.) - reakce pohonu na sešlápnutí pedálu, hodnotu doporučujeme neměnit Work Mode(Angular Speed or pedal/wheel*10) - hodnotu doporučujeme neměnit Time of stop(x10) - reakce pohonu po ukončení šlapání, hodnotu doporučujeme neměnit Current Decay(1-8) - snížení výkonu po odpojení pohonu, hodnotu doporučujeme neměnit Stop Decay(x10ms) - dojezd motoru jakmile přestanete šlapat, tuto hodnotu doporučujeme neměnit Keep Current(%) - tuto hodnotu doporučujeme neměnit

9 Programování Záložka Throttle Handle Start Voltage(x100mV) u některých motorů 750W docházelo při rozjezdu (pomocí pedal assist) k cukání, tuto závadu lze napravit zde. Změňte hodnotu na 22 a cukání ustane, nemáte-li při rozjezdu žádný problém tak tuto hodnotu neměňte End Voltage(x100mV) tuto hodnotu neměňte Mode tuto hodnotu neměňte Designated Assist akcelerátor se zde pevně nastavuje, podle kterého asistenčního stupně bude pracovat. Doporučujeme ponechat hodnotu - By Display's Command (akcelerátor bude fungovat podle aktuálního asistenčního stupně na displeji) Speed Limited - maximální rychlost při použití akcelerační páčky Doporučujeme ponechat hodnotu - By Display's Command (akcelerátor bude fungovat podle aktuálního asistenčního stupně na displeji) Start Current(%)- počáteční výkon akcelerátoru (doporučujeme hodnotu 10 pro plynulý rozjezd)

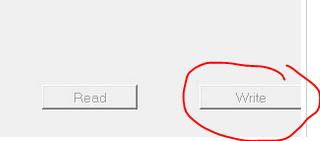

10 Ukládání nastavení do motoru. Uložení nastavení Pro uložení změn do motoru klikněte na Write A ihned poté na Write flash hodnoty se zapíší do motoru Načítání / ukládání přednastavené konfigurace Nastavení můžete uložit a poté znovu načíst, lze tak přenášet nastavení z jednoho motoru na druhý V levém horním rohu klikněte na File Pro uložení nastavení kliknětena na Save vyberete umístění souboru, pojmenujte a uložte. Pro načtení klikněte na Load vyberete umístění souboru a rozklikněte, poté postupujte uložení nastavení

11 Pro ukončení programování klikněte na Close Ukončení programování Zavřete program a odpojte programovací kabel z kabelového svazku. Vyhrazujeme si právo učinit změny v tomto návodu k obsluze bez předchozího upozornění. Dovozce: GWL Power Ltd., EU-VAT ID: CZ
