CHLAZENÍ A TOPENÍ CENÍK A KATALOG 2020/2021

Transkript

1 A TOPENÍ CENÍK A KATALOG 2020/2021

2 KONTAKTY ČR SR FAKTURAČNÍ ADRESA, SÍDLO SPOLEČNOSTI KLIMAVEX CZ a.s. Průmyslová 1472/11, Praha 10 IČO: DIČ: CZ Zapsána v obchodním rejstříku Městského soudu v Praze, oddíl: B, vložka číslo: FAKTURAČNÍ ADRESA, SÍDLO SPOLEČNOSTI KLIMAVEX a.s. Alejová 2, Košice IČO: DIČ: IČ DPH: SK Zapsána v obchodním rejstříku Okresního soudu Košice I., oddíl: Sa, vložka číslo: 1536/V PLATEBNÍ ÚDAJE Banka: Česká spořitelna, a. s. Číslo účtu (CZK): /0800 IBAN (CZK): CZ IBAN (EUR): CZ SWIFT: GIBACZPX PLATEBNÍ ÚDAJE Banka: Československá obchodná banka, a. s. Číslo účtu (EUR): /7500 IBAN (EUR): SK SWIFT: CEKOSKBX CENTRÁLA, SHOWROOM A CENTRÁLNÍ SKLAD PRAHA KLIMAVEX CZ a. s. Průmyslová 1472/11, Praha 10 Otevírací hodiny: Po Pá 8:00 12:00-13:00-16:30 / So Ne zavřeno info@klimavex.cz CENTRÁLA, SHOWROOM A SKLAD KOŠICE KLIMAVEX a. s. Alejová 2, Košice Otevírací hodiny: Po Pá 8:00 12:00, 13:00-16:00 / So Ne zavřeno klimavex@klimavex.sk POBOČKA, SHOWROOM A CENTRÁLNÍ SKLAD BRATISLAVA KLIMAVEX a. s. Stará Vajnorská 39, Bratislava Otevírací hodiny: Po Pá 7:30 15:30 / So Ne zavřeno klimavexba@klimavex.sk

3 POMŮŽEME VÁM S KAŽDÝM VAŠÍM PROJEKTEM KLIMAVEX a.s. je komplexním distributorem profesionálních klimatizačních a vzduchotechnických technologií v České a Slovenské republice již 30 let. Stavíme na kvalitním technickém, obchodním a servisním zázemí pro úspešnou a kompletní realizaci každého projektu. Nabízíme pravidelné technické školení na celou šířku prodávaného sortimentu. NAŠE MISE Nabídnout našim partnerům nejprofesionálnejší a nejkomplexnejší rěšení pro jejich projekty na českém a slovenském trhu. DODÁVANÉ ZNAČKY klimatizace, chladiče vody, VRF, tepelná čerpadla klimatizace, VRF systémy, tepelná čerpadla odvlhčovače, rekuperační jednotky bazénové jednotky klimatizace, tepelná čerpadla, VRF systémy fancoily ventilátory, rekuperační jednotky, vzduchotechnické sestavné jednotky, ohřívače Praha Košice Bratislava DÍKY SPOLUPRÁCI S NÁMI, ZÍSKÁTE Možnost dodávat až 3 značky klimatizací a tepelných čerpadel Doručení do týdne až 90% položek Možnost zvýšit svůj zisk díky výhodným nákupním cenám Produktové novinky a získání certifikace na jedném místě Aktuální i historické servisní informace a manuály Zkušenou a dostupní technickou/servisní podporu Zastřešení silnou značkou a marketingovou podporu Další zdroj nových zakázek a koncových zákazníků

4 OBSAH 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE NÁSTĚNNÉ JEDNOTKY HDH 7 NÁSTĚNNÉ JEDNOTKY HKD 7 NÁSTĚNNÉ JEDNOTKY VZ (EXTRA LUXUS) AKUMULACE TEPLA 7 NÁSTĚNNÉ JEDNOTKY ETHEREA Z, XZ (LUXUS) 8 NÁSTĚNNÉ JEDNOTKY TZ (STANDARD INVERTER) 8 NÁSTĚNNÉ JEDNOTKY PZ (BASIC INVERTER) 9 NÁSTĚNNÉ JEDNOTKY TKEA ( TECHNOLOGIÍ) 9 NÁSTĚNNÉ JEDNOTKY CS 10 MOBILNÍ JEDNOTKY MFH 10 MOBILNÍ JEDNOTKY WIDE A HTW S WIFI PŘIPOJENÍM 10 OKENNÍ JEDNOTKY WFD 11 SLOUPOVÉ JEDNOTKY SDM 11 PARAPETNÍ JEDNOTKY XDM 11 PARAPETNÍ JEDNOTKY UFE 12 PARAPETNĚ PODSTROPNÍ JEDNOTKY FDM 12 PARAPETNĚ PODSTROPNÍ JEDNOTKY CUA 13 SPLIT SYSTÉMY VODOU CHLAZENÉ (GCAO N) 13 KAZETOVÉ JEDNOTKY CDM 14 KAZETOVÉ JEDNOTKY UB4 15 KAZETOVÉ JEDNOTKY CCB / CCR 15 POTRUBNÍ STŘEDOTLAKÉ JEDNOTKY DDM 16 ZÓNOVÉ - WELLZONE 17 POTRUBNÍ JEDNOTKY UD3 18 POTRUBNÍ NÍZKOTLAKÉ JEDNOTKY - CTA, POTRUBNÍ STŘEDOTLAKÉ JEDNOTKY - CTB 18 MULTISPLIT SYSTÉMY YDZC (2X1, 3X1, 4X1, 5X1) 19 MULTISPLIT SYSTÉMY FREE MULTI Z (2X1, 3X1, 4X1, 5X1) 20 MULTISPLIT SYSTÉMY MULTI CXOU (2X1, 3X1, 4X1, 5X1) 22 KOMERČNÍ SYSTÉMY PACI STANDARD (SPLIT, TWIN) 24 KOMERČNÍ SYSTÉMY PACI ELITE (SPLIT, TWIN, TRIPLE, DOUBLE TWIN) 25 KOMERČNÍ SYSTÉMY PACI ELITE (NÍZKOTEPLOTNÍ APLIKACE DO 8 C) 27 PŘÍSLUŠENSTVÍ PRO SYSTÉMY PACI 28 PORUCHOVÉ KÓDY NA OVLADAČI PACI (AHU KIT PAH2) 30 PŘÍSLUŠENSTVÍ PRO KLIMATIZACI 31 ELEKTRICKÉ SPECIFIKACE JEDNOTEK 31 PŘÍSLUŠENSTVÍ PRO KLIMATIZACI 32 ELEKTRICKÉ SPECIFIKACE JEDNOTEK 32 PŘÍSLUŠENSTVÍ PRO KLIMATIZACI 33 ELEKTRICKÉ SPECIFIKACE JEDNOTEK 33 PROČ CHLADIVO R32? 34 FILTRACE NANOE TM NANOE TM X A PM 2,5 34 PANASONIC PRO CLUB 35

5 2 TEPELNÁ ČERPADLA PRO DOMÁCNOSTI REZIDENČNÍ TEPELNÁ ČERPADLA (MONOBLOK) AQUAREA 37 REZIDENČNÍ TEPELNÁ ČERPADLA (BIBLOK) AQUAREA 38 REZIDENČNÍ TEPELNÁ ČERPADLA (BIBLOK) AQUAREA ALL IN ONE (GENERACE J) 39 REZIDENČNÍ TEPELNÁ ČERPADLA (BIBLOK) AQUAREA ALL IN ONE (GENERACE H) 40 REZIDENČNÍ TEPELNÁ ČERPADLA AQUAREA PŘÍSLUŠENSTVÍ 41 PORUCHOVÉ KÓDY NA OVLADAČI AQUAREA 43 TEPELNÁ ČERPADLA PRO OHŘEV TUV DHW STAND ALONE 44 TEPELNÁ ČERPADLA PRO OHŘEV TUV TDF 44 REZIDENČNÍ TEPELNÁ ČERPADLA (MONOBLOK) PAC HOME 44 REZIDENČNÍ TEPELNÁ ČERPADLA (MONOBLOK) PAC HOME+ 45 REZIDENČNÍ TEPELNÁ ČERPADLA (MONOBLOK) PAC BT 45 REZIDENČNÍ TEPELNÁ ČERPADLA PAC PŘÍSLUŠENSTVÍ 45 ELEKTRICKÉ SPECIFIKACE JEDNOTEK AQUAREA 46 3 VODNÍ SYSTÉMY, FANCOILY VZDUCHEM CHLAZENÉ CHLADIČE VODY (KOMPAKTNÍ) 50 VZDUCHEM CHLAZENÁ TEPELNÁ ČERPADLA (KOMPAKTNÍ) 50 VZDUCHEM CHLAZENÁ TEPELNÁ ČERPADLA (MODULÁRNÍ ) 51 VODOU CHLAZENÉ CHLADIČE VODY 51 VODOU CHLAZENÁ TEPELNÁ ČERPADLA 52 CHLADIČE VODY BEZ KONDENZÁTORU 52 SUCHÉ CHLADIČE / KONDENZÁTORY 52 FANCOILY 54 FANCOILY 52 FANCOILY 52 FANCOILY 53 FANCOILY 53 FANCOILY 54 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY VRF SYSTÉMY FLOWLOGIC (ELEKTRICKÉ) 58 VRF SYSTÉMY ECOI EX (ELEKTRICKÉ), ECO G (PLYNOVÉ) 59 KONDENZAČNÍ JEDNOTKY S PLYNULÝM ŘÍZENÍM VÝKONU 59 VRF SYSTÉMY CMV (ELEKTRICKÉ) 60 KONDENZAČNÍ JEDNOTKY S PLYNULÝM ŘÍZENÍM VÝKONU 67 PRŮMYSLOVÉ SYSTÉMY 69 KONDENZAČNÍ JEDNOTKY (BEZ AHU KITU SKOKOVÉ ŘÍZENÍ VÝKONU) 69 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ NÁSTĚNNÉ KONZOLE 72 NÁSTĚNNÉ KONZOLE S LIŠTOU 72 STŘEŠNÍ KONZOLE 72 PVC PODSTAVCE 72 MONTÁŽNÍ PÁSKY 72 ČERPADLA KONDENZÁTU 73 MANOMETRY 73 ČERPADLO KONDENZÁTU 74 CHLADÍRENSKÉ MĚDĚNÉ POTRUBÍ S IZOLACÍ 74

6 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE

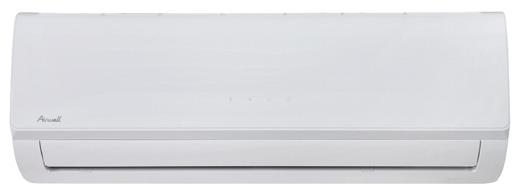

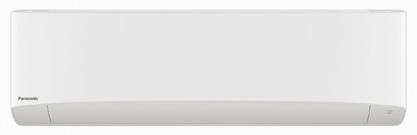

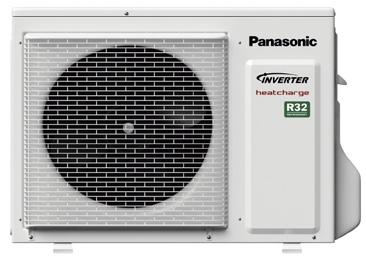

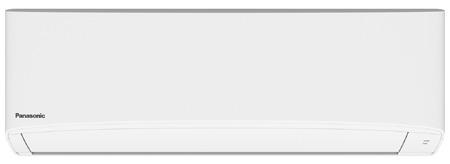

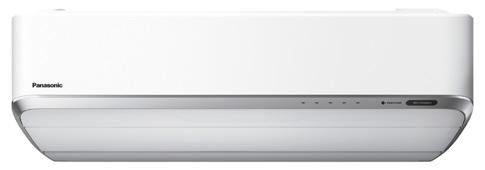

7 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE NÁSTĚNNÉ JEDNOTKY HDH Záruka 36 měsíců Ekologické R32 Vysoká účinnost Katalytický, dezodorizační antibakteriální filtr a ionizér Infraovládání RC08C 4 otáčky ventilátoru Automatické otáčky Automatický restart Automatické výfukové klapky 4-směrná distribuce vzduchu Zabudované WiFi ovládání Split systémy tepelné čerpadlo DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Kód produktu Vnitřní jednotka Venkovní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AW-HDH009-N91 2,84 (1,02-3,19) / 2,77 (0,88-3,66) / 7,6 A++ / 20 / 23 / 29 / x 290 x 187 7, Kč 10 / 6 25 / 10 7SP AW-YHDH009-H91 0,71 0,66 4,1 A x 555 x , Kč 7SP AW-HDH012-N91 3,52 (0,82-4,16) / 3,74 (0,85-4,77) / 7,1 A++ / 21 / 22 / 30 / x 297 x 189 8, Kč 10 / 6 25 / 10 7SP AW-YHDH012-H91 1,09 1, x 555 x Kč 7SP AW-HDH018-N91 5,28 (1,73-6,21) / 5,58 (1,05-6,97) / 6,6 A++ / 22 / 28 / 33 / x 319 x , Kč 12 / 6 30 / 20 7SP AW-YHDH018-H91 1,7 1, x 554 x Kč 7SP AW-HDH024-N91 7,32 (2,58-8,43) / 7,54 (1,52-9,43) / 6,6 A++ / 26 / 30 / 40 / x 335 x , Kč 16 / / 25 7SP AW-YHDH024-H91 2,21 2, x 700 x Kč Cena za split Kč Kč Kč Kč NÁSTĚNNÉ JEDNOTKY HKD Záruka 36 měsíců Ekologické R32 Infraovládání RC08C Katalytický a deodorizační filtr 4 otáčky ventilátoru, turbo režim Automatické otáčky Automatický restart Automatická výfuková klapka Plochý přední panel Funkce samočištění Volitelné WiFi ovládání Air-Net USB Split systémy tepelné čerpadlo DC INVERTER R32-15 C až 50 C TOPENÍ do -20 C Kód produktu Vnitřní jednotka Venkovní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AW-HKD009-N91 2,64 (0,91 3,4) / 2,93 (0,82 3,37) / 6,2 A++ / 21 / 26 / 30 / x 285 x 194 7, Kč 10 / 6 25 / 10 7SP AW-YKD009-H91 0,71 0, x 550 x , Kč 7SP AW-HKD012-N91 3,52 (1,11 4,16) / 3,81 (1,08 4,22) / 6,1 A++ / 22 / 26 / 34 / x 285 x 194 7, Kč 10 / 6 25 / 10 7SP AW-YKD012-H91 1,24 0, x 550 x , Kč 7SP AW-HKD018-N91 5,28 (1,82 6,13) / 5,57 (1,38 6,74) / 7,1 A++ / 25 / 30 / 37 / x 302 x Kč 12 / 6 30 / 20 7SP AW-YKD018-H91 1,54 1, x 554 x Kč 7SP AW-HKD024-N91 7,03 (2,08 7,95) / 7,33 (1,61 8,79) / 6,1 A++ / 28 / 34 / 42 / x 327 x , Kč 16 / / 25 7SP AW-YKD024-H91 2,35 2, x 702 x , Kč Cena za split Kč Kč Kč Kč Kód produktu Volitelné příslušenství Cena 7ACEL1744 WiFi systém Air-Net USB pro jednotky HKD (USB modul) Kč NÁSTĚNNÉ JEDNOTKY VZ (EXTRA LUXUS) AKUMULACE TEPLA Ekologické R32 Ionizace Econavi snímač prostředí Snímání denního světla Nanoe filtrační systém Extra tichý režim Infraovládání 3 otáčky ventilátoru Automatické otáčky Automatický restart Automatická výfuková klapka Heatcharge systém akumulace tepla DC INVERTER R32-10 C až 43 C TOPENÍ do -35 C Vnitřní jednotka Venkovní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) chlazení [db(a)] Akustický tlak Lp (1 m) topení [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH Cena za split CU-VZ9SKE CS-VZ9SKE 2,5 (0,6 3,0) / 0,43 3,6 (0,6 7,8) / 0,64 10,5 A+++ / 6,2 A / 27 / / 26 / x 295 x x 630 x / 6 15 / 12 14,5 39, Kč Kč Kč CU-VZ12SKE CS-VZ12SKE 3,5 (0,6 4,0) / 0,8 4,2 (0,6 9,2) / 0,83 10,0 A+++ / 5,9 A / 33 / / 29 / x 295 x x 630 x / 6 15 / 12 14,5 39, Kč Kč Kč Volitelné příslušenství Cena WiFi ovládání Panasonic CZ-TACG Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 7

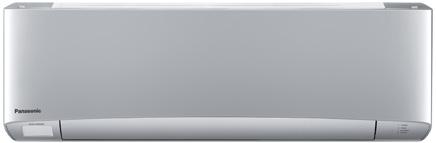

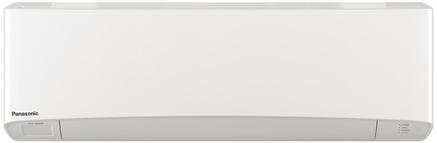

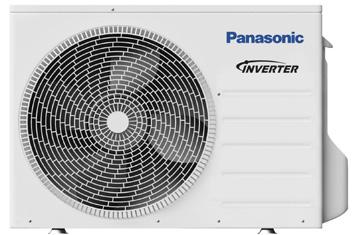

8 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE NÁSTĚNNÉ JEDNOTKY ETHEREA Z, XZ (LUXUS) BÍLÉ MATNÉ PROVEDENÍ Z-VKEW Ekologické R32 Nanoex filtrace vzduchu Extra tichý režim (jen 19 db(a)) Nové stylové infraovládání Sky 3 otáčky ventilátoru Automatické otáčky Automatický restart Automatická výfuková klapka Aerowings systém na výfuk vzduchu Zabudované WiFi ovládání pomocí smart zařízení STŘÍBRNÉ PROVEDENÍ XZ-VKEW Split systémy tepelné čerpadlo DC INVERTER R32-10 C až 43 C TOPENÍ do -15 C Vnitřní jednotka Venkovní jednotka Chladící výkon nom (min max) / BÍLÉ MATNÉ PROVEDENÍ MODELY Z-VKEW Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) chlazení [db(a)] Akustický tlak Lp (1 m) topení Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH CS-Z20VKEW 2,05 (0,75 2,4) / 2,8 (0,7 4,0) / 7,5 A++ / 19 / 24 / / 25 / x 295 x Kč 10 / 6 15 / 15 CU-Z20VKE 0,45 0,62 4,7 A x 542 x Kč CS-Z25VKEW 2,5 (0,85 3,2) / 3,4 (0,8 5,0) / 8,5 A+++ / 19 / 25 / / 27 / x 295 x Kč 10 / 6 15 / 15 CU-Z25VKE 0,52 0,71 5,1 A x 542 x Kč CS-Z35VKEW 3,5 (0,85-4,0) / 4,0 (0,8-5,5) / 8,5 A+++ / 19 / 28 / / 33 / x 295 x Kč 10 / 6 15 / 15 CU-Z35VKE 0,86 0,92 5,1 A x 619 x Kč CS-Z42VKEW 4,2 (0,85 5,0) / 5,3 (0,8 6,8) / 6,9 A++ / 25 / 31 / / 35 / x 295 x Kč 12 / 6 15 / 15 CU-Z42VKE 1,24 1, x 619 x Kč CS-Z50VKEW 5,0 (0,98 6,0) / 5,8 (0,98 8,0) / 7,9 A++ / 30 / 37 / / 37 / x 302 x Kč 12 / 6 30 / 15 CU-Z50VKE 1,41 1,44 4,7 A x 695 x Kč CS-Z71VKEW 7,1 (0,98 8,5) / 8,6 (0,98 10,2) / 6,5 A++ / 30 / 38 / / 38 / x 302 x Kč 16 / 6 30 / 20 CU-Z71VKE 2,17 2,35 4,2 A x 695 x Kč STŘÍBRNÉ PROVEDENÍ MODELY XZ-VKEW CS-XZ20VKEW 2,05 (0,75 2,4) / 2,8 (0,7 4,0) / 7,5 A++ / 19 / 24 / / 25 / x 295 x Kč 10 / 6 15 / 15 CU-Z20VKE 0,45 0,62 4,7 A x 542 x Kč CS-XZ25VKEW 2,5 (0,85 3,2) / 3,4 (0,8 5,0) / 8,5 A+++ / 19 / 25 / / 27 / x 295 x Kč 10 / 6 15 / 15 CU-Z25VKE 0,52 0,71 5,1 A x 542 x Kč CS-XZ35VKEW 3,5 (0,85 4,0) / 4,0 (0,8 5,8) / 8,5 A+++ / 19 / 28 / / 33 / x 295 x Kč 10 / 6 15 / 15 CU-Z35VKE 0,83 0,9 5,1 A x 619 x Kč CS-XZ50VKEW 5,0 (0,98 6,0) / 5,8 (0,98 8,0) / 7,9 A++ / 30 / 37 / / 37 / x 302 x Kč 12 / 6 30 / 15 CU-Z50VKE 1,41 1,44 4,7 A x 695 x Kč Cena za split Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč NÁSTĚNNÉ JEDNOTKY TZ (STANDARD INVERTER) Ekologické R32 Speciální filtr PM 2,5 Extra tichý režim (jen 19 db(a)) Nové stylové infraovládání Sky 3 otáčky ventilátoru Automatické otáčky Automatický restart Automatická výfuková klapka Aerowings systém na výfuk vzduchu Zabudované WiFi ovládání Split systémy tepelné čerpadlo DC INVERTER R32-10 C až 43 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) chlazení Akustický tlak Lp (1 m) topení Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH CS-TZ20WKEW 2,0 (0,75-2,4) / 2,7 (0,7-3,6) / 7,0 A++ / 20 / 25 / / 26 / x 290 x Kč 10 / 6 15 / 15 CU-TZ20WKE 0,49 0,65 4,6 A x 542 x Kč CS-TZ25WKEW 2,5 (0,85-3,0) / 3,3 (0,8-4,1) / 7,0 A++ / 20 / 26 / / 27 / x 290 x Kč 10 / 6 15 / 15 CU-TZ25WKE 0,65 0,79 4,6 A x 542 x Kč CS-TZ35WKEW 3,5 (0,85-3,9) / 4,0 (0,8-5,1) / 6,8 A++ / 20 / 30 / / 33 / x 290 x Kč 10 / 6 15 / 15 CU-TZ35WKE 0,98 0,99 4,6 A x 542 x Kč CS-TZ42WKEW 4,2 (0,85-4,6) / 5,0 (0,8-6,8) / 6,4 A++ / 29 / 31 / / 35 / x 290 x Kč 12 / 6 15 / 15 CU-TZ42WKE 1,25 1, x 542 x Kč CS-TZ50WKEW 5,0 (0,98-5,6) / 5,8 (0,98-7,5) / 6,9 A++ / 33 / 37 / / 37 / x 290 x Kč 12 / 6 20 / 15 CU-TZ50WKE 1,60 1,70 4,5 A x 619 x Kč CS-TZ60WKEW 6,0 (0,98-6,6) / 7,0 (0,98-8,2) / 6,8 A++ / 34 / 37 / / 37 / x 302 x Kč 12 / 6 30 / 15 CU-TZ60WKE 1,85 1,90 4,3 A x 619 x Kč CS-TZ71WKEW 7,1 (0,98-8,2) / 8,6 (0,98-9,9) / 6,2 A++ / 35 / 38 / / 38 / x 302 x Kč 16 / 6 30 / 20 CU-TZ71WKE 2,24 2, x 695 x Kč Cena za split Kč Kč Kč Kč Kč Kč Kč 8 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

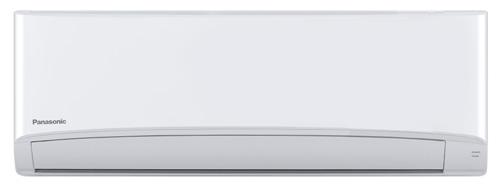

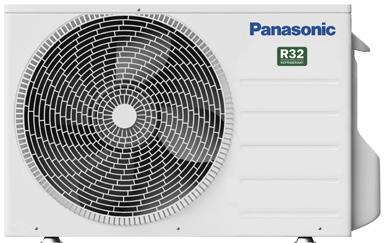

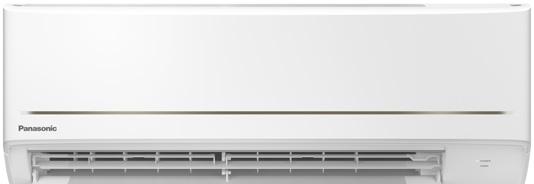

9 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE NÁSTĚNNÉ JEDNOTKY PZ (BASIC INVERTER) Kompaktní a elegantní design se šířkou pouze 779 mm Velmi nízká hlučnost! Jen 20 db (A) Větší komfort díky funkci Aerowings Vysoká úspora energie Volitelné ovládání CZ-TACG1 přes WiFi pomocí smart zařízení a hlasové ovládání Tyto jednotky lze nainstalovat i na potrubí pro R22 a R410A Velký rozsah délky potrubí Split systémy tepelné čerpadlo DC INVERTER R C až 43 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) chlazení Akustický tlak Lp (1 m) topení Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH CS-PZ25WKE 2,5 (0,85 3,0) / 3,15 (0,8 3,6) / 6,0 A+ / 37 / 26 / / 27 / x 290 x Kč 10 / 6 15 / 15 CU-PZ25WKE 0,69 0,77 4,1 A x 542 x Kč CS-PZ35WKE 3,4 (0,85 3,9) / 3,84 (0,8 4,4) / 6,0 A+ / 38 / 30 / / 33 / x 290 x Kč 10 / 6 15 / 15 CU-PZ35WKE 1,1 1,04 4,1 A x 542 x Kč CS-PZ50WKE 5,0 (0,98 5,4) / 5,4 (0,98 7,5) / 6,0 A+ / 44 / 37 / / 37 / x 290 x Kč 12 / 6 15 / 15 CU-PZ50WKE 1,68 1,57 4,1 A x 619 x Kč Cena za split Kč Kč Kč Volitelné příslušenství WiFi ovládání Panasonic CZ-TACG1 Cena Kč NÁSTĚNNÉ JEDNOTKY TKEA ( TECHNOLOGIÍ) Ekologické R32 Extra tichý režim Kabelový ovladač 3 otáčky ventilátoru Automatické otáčky Automatický restart Automatická výfuková klapka Pro celoroční nepřetržité chlazení serveroven a technologií Volitelné ovládání CZ-TACG1 přes WiFi pomocí smart zařízení Split systémy tepelné čerpadlo DC INVERTER R32-20 C až 43 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) chlazení Akustický tlak Lp (1 m) topení Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH CS-Z25TKEA 2,5 (0,85-3,0) / 3,4 (0,85 5,4) / 8,5 A+++ / 21 / 25 / / 27 / x 295 x Kč 10 / 6 20 / 15 CU-Z25TKEA 0,51 0,7 4,5 A x 619 x Kč CS-Z35TKEA 3,5 (0,85 4,0) / 4,0 (0,85 6,6) / 8,5 A+++ / 21 / 28 / / 30 / x 295 x Kč 10 / 6 20 / 15 CU-Z35TKEA 0,86 0,92 4,4 A x 619 x Kč CS-Z42TKEA 4,2 (0,98 5,0) / 5,4 (0,98 7,25) / 8,5 A+++ / 29 / 32 / / 35 / x 302 x Kč 12 / 6 20 / 15 CU-Z42TKEA 1,1 1,35 4,3 A x 619 x Kč CS-Z50TKEA 5,0 (0,98 6,0) / 5,8 (0,98 8,0) / 8,5 A+++ / 30 / 37 / / 37 / x 302 x Kč 12 / 6 30 / 15 CU-Z50TKEA 1,39 1,44 4,4 A x 695 x Kč CS-Z71TKEA 7,1 (0,98 8,1) / 8,6 (0,98 9,9) / 6,1 A++ / 35 / 38 / / 38 / x 302 x Kč 16 / / 20 CU-Z71TKEA 2,24 2, x 695 x Kč Cena za split Kč Kč Kč Kč Kč Možnosti dálkového řízení jednotky a monitoringu serverovny Délka kabelu TKEA je 3m. BMS - přes beznapěťové kontakty kontakty PAW SERVER PKEA Interface server BMS rozhraní pro serverovnu PAW-SERVER-PKEA. Jedno rozhraní je možné připojit na dvě jednotky TKEA. Bez potřeby WiFi, ovládání dvěma způsoby (auto nebo přes beznapěťové kontakty): 1. v režimu auto funguje záloha/střídaní automaticky podle vlastního algoritmu 2. při ovládání přes beznapěťové kontakty je možné ovládat ON/OFF, střídání Nastavení teploty (jednoduché, přímo přes interface, bez potřeby PC). Navíc je možné získat signál o provozu a generální alarm. Volitelné příslušenství WiFi ovládání Panasonic CZ-TACG1* Interface pro zabezpečení redundance, střídání, generální alarm PAW-SERVER-PKEA* Cena Kč Kč *není možno použít současně Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 9

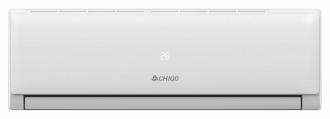

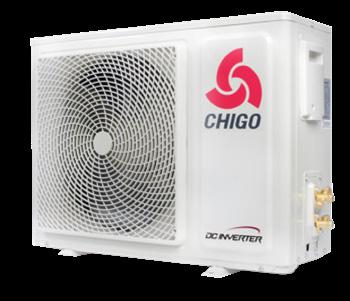

10 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE NÁSTĚNNÉ JEDNOTKY CS Split systémy tepelné čerpadlo Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / příkon Topný výkon nom (min max) / příkon Sezónní účinnost SEER / SCOP Ekologické R32 Infraovládání JA-03 3 otáčky ventilátoru, DC motor Turbo režim Automatické otáčky Akustický tlak Lp (1 m) DC INVERTER Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH CS-25V3G 2,5 (1,5 3,2) / 2,5 (1,48 3,35) / 6,6 A++ / x 279 x Kč 10 / 6 20 / 10 CU-25V3G 0,67 0,66 4,1 A x 540 x Kč CS-35V3G 3,5 (1,6 3,95) / 3,6 (1,55 4,25) / 6,2 A++ / x 279 x Kč 10 / 6 20 / 10 CU-35V3G 1,09 0, x 540 x Kč CS-51V3G 5,1 (1,7 5,8) / 5,1 (1,65 6,0) / 6,2 A++ / x 314 x Kč 12 / 6 20 / 10 CU-51V3G 1,65 1,58 4,1 A x 605 x Kč CS-70V3G 7,0 (2,5 7,8) / 7,0 (2,3 8,1) / 6,4 A++ / x 314 x Kč 16 / / 15 CU-70V3G 2,25 2, x 651 x Kč R32 Automatický restart 4D výfukové klapky s vertik. a horizont. pohybem Pozlacený výměník -20 C až 46 C TOPENÍ do -20 C Cena za split bez DPH Kč Kč Kč Kč MOBILNÍ JEDNOTKY MFH Záruka 36 měsíců Pouze chlazení, ekologické R290 Standardní filtrace Manuální i dálkové ovládání 3 otáčky ventilátoru Automatické otáčky Automatický restart Instalační sada do okna a stěny Zabudovaná ochrana proti přetečení kondenzátu Samoodpařovací systém Kompaktní jednotky pouze chlazení R C až 35 C Kód Označení Chladící výkon / příkon Účinnost EER / třída Vzduchový výkon [m 3 / h] Akustický tlak Lp (1 m) Průměr / délka hadice na odvod kondenzačního tepla 7MB AW-MFH009-C41 2,93 / 0,95 3,10 / A / 51 / x 765 x 397 Ø150 / , Kč 7MB AW-MFH012-C41 3,52 / 1,36 2,60 / A / 51 / x 765 x 397 Ø150 / Kč Cena MOBILNÍ JEDNOTKY WIDE A HTW S WIFI PŘIPOJENÍM Chlazení i vytápění Standardní filtrace Manuální i dálkové ovládání 3 otáčky ventilátoru Automatické otáčky Automatický restart Instalační sada do okna a stěny Zabudovaná ochrana proti přetečení kondenzátu Samoodpařovací systém Zabudované WiFi připojení (HTW) HTW-PB-035P18WF WDPB09MARR290 Kompaktní jednotky chlazení, topení R410A R C až 35 C Označení Chladící výkon / příkon Topný výkon / Účinnost EER / třída Vzduchový výkon [m 3 / h] Akustický tlak Lp (1 m) Průměr / délka hadice na odvod kondenzačního tepla HTW-PB-035P18WF 3,5 / 3,5 / 2,60 / A x 722 x 360 Ø150 / Kč WDPB09MARR290 2,6 / 2,1 / 2,60 / A x 698 x 338 Ø150 / Kč Cena 10 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

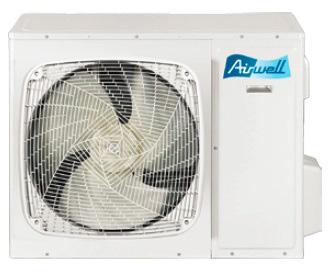

11 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE OKENNÍ JEDNOTKY WFD Záruka 36 měsíců Ekologické R32 Pouze chlazení DC inverter kompresor Manuální i dálkové ovládání Standardní filtrace Vysoká účinnost Automatický restart Automatická výfuková klapka Kompaktní systémy pouze chlazení DC INVERTER R32 18 C až 43 C Kód Označení Chladící výkon / příkon Sezónní účinnost SEER / třída Vzduchový výkon [m 3 / h] Akustický tlak Lp (1 m) Cena 7WT AWWR-WFD009-C11 2,75 / 0,81 5,1 / A 310 / 350 / / 47 / x 375 x Kč 7WT AWWR-WFD012-C11 3,70 / 1,09 5,1 / A 400 / 450 / / 47 / x 428 x Kč SLOUPOVÉ JEDNOTKY SDM Záruka 36 měsíců Ekologické R410A Vysoká účinnost Display a ovládání na jednotce Standardní filtrace Infraovládání RC09 Vysoký vzduchový výkon (dosah až 15 m) 3 otáčky ventilátoru Automatické otáčky Automatický restart Split systémy tepelné čerpadlo DC INVERTER R410A -10 C až 46 C TOPENÍ do -15 C Kód produktu Vnitřní jednotka Venkovní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena 7SP AW-SDM048-N11 12,5 (6,0 14,5) / 13,0 (6,0 16,5) / 5,1 A / 44 / 48 / x 1850 x Kč 19 / / 30 7SP AW-YSDM048-H11 3,9 4,05 3,4 A x 830 x Kč Cena za split Kč PARAPETNÍ JEDNOTKY XDM Záruka 36 měsíců Ekologické R32 Standardní filtrace Infraovládání RC08C 3 otáčky ventilátoru Automatické otáčky Automatický restart Automatická výfuková klapka Vyfukování vzduchu shora nebo zdola Split systémy tepelné čerpadlo DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Kód Vnitřní jednotka Venkovní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AW-XDM018-N91 4,82 (2,64-4,98) / 4,95 (2,20-5,5) / 6,5 A++ / 35 / 39 / x 600 x , Kč 12 / 6 30 / 20 7SP AW-YDFA018-H91 1,51 1, x 554 x , Kč Cena za split Kč 2-směrná distribuce vzduchu Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 11

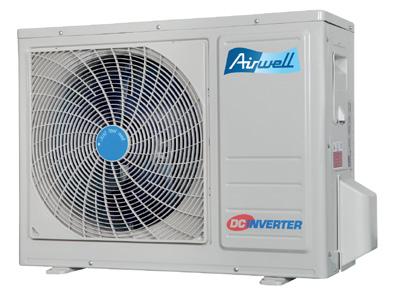

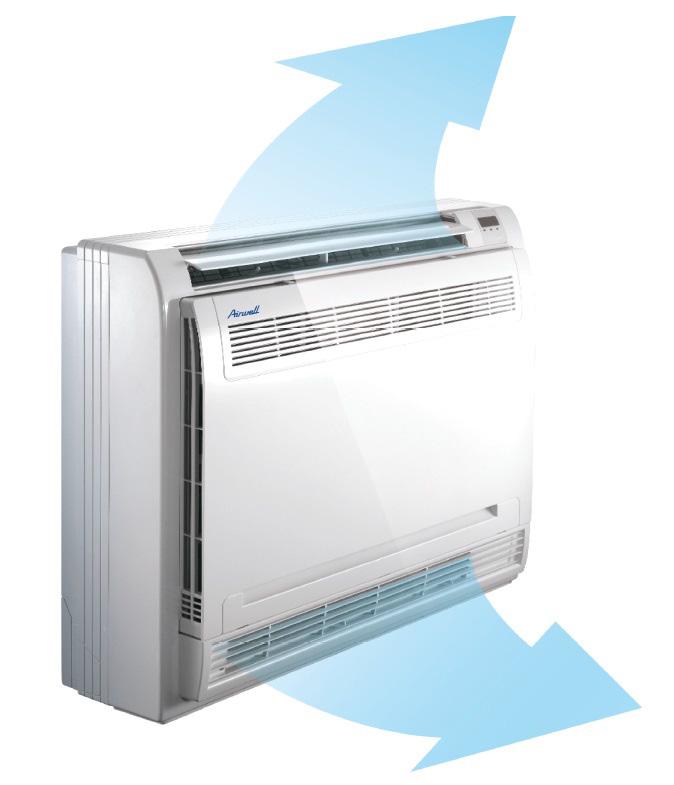

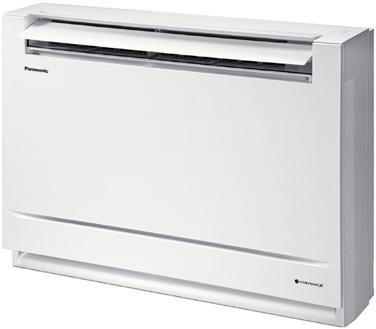

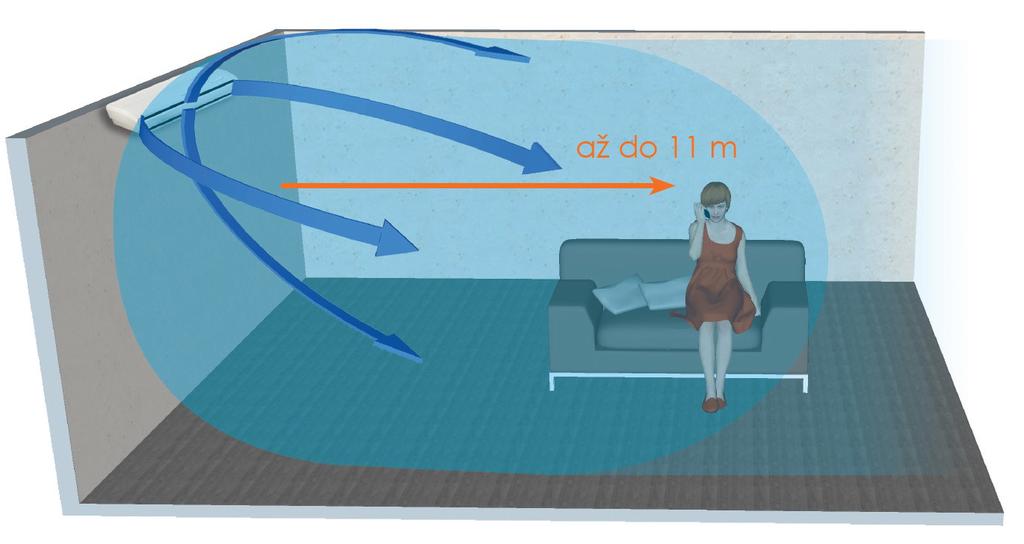

12 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PARAPETNÍ JEDNOTKY UFE Ekologické R32 Dvojitý výfuk vzduchu Chlazení shora, topení zdola NanoeX filtrace vzduchu Infraovládání, volitelný kab. ovladač 3 otáčky ventilátoru Automatické otáčky a restart Automatická výfuková klapka Volitelné ovládání CZ-TACG1 přes WiFi pomocí smart zařízení Split systémy tepelné čerpadlo DC INVERTER R32-10 C až 43 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) chlazení [db(a)] Akustický tlak Lp (1 m) topení [db(a)] Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH CS-Z25UFEAW 2,5 (0,85 3,4) / 3,4 (0,85 5,0) / 7,9 A++ / 20 / 25 / / 25 / x 600 x Kč 10 / 6 20 / 15 CU-Z25UBEA 0,52 0,76 4,6 A x 542 x Kč CS-Z35UFEAW 3,5 (0,85 3,8) / 4,3 (0,85 6,0) / 8,1 A++ / 20 / 26 / / 26 / x 600 x Kč 10 / 6 20 / 15 CU-Z35UBEA 0,86 1,08 4,6 A x 619 x Kč CS-Z50UFEAW 5,0 (0,9 5,7) / 5,8 (0,9 8,1) / 6,7 A++ / 27 / 31 / / 33 / x 600 x Kč 12 / 6 30 / 20 CU-Z50UBEA 1,39 1,55 4,3 A x 695 x Kč Cena za split Kč Kč Kč Volitelné příslušenství WiFi ovládání Panasonic CZ-TACG1 Cena Kč PARAPETNĚ PODSTROPNÍ JEDNOTKY FDM Ekologické R32 Standardní filtrace Infraovládání 3 otáčky ventilátoru Záruka 36 měsíců Automatické otáčky Automatický restart Automatické výfukové klapky 4-směrná distribuce vzduchu DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Kód Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp 1 m Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AW-FDM018-N91 5,28 (2,71-5,57) / 5,57 (2,42-6,3) / 6,5 A++ / 34,5 / 38,5 / 41, x 675 x Kč 12 / 6 30 / 20 7SP AW-YDFA018-H91 1,63 1,5 4,1 A x 554 x , Kč 7SP AWSI-FDM024-N91 7,03 (3,22-8,29) / 7,62 (2,72-8,65) / 6,2 A++ / 41 / 46 / x 675 x , Kč 16 / / 25 7SP AWAU-YDFA024-H91 2,19 2, x 702 x , Kč 7SP AWSI-FDM036-N91 10,55 (3,93-12,02) / 11,14 (2,81-13,48) / 6,4 A++ / 42 / 46 / x 675 x Kč 16 / / 30 7SP AWAU-YDFA036-H91 3,8 3, x 810 x , Kč 7SP AWSI-FDM036-N91 10,55 (3,93-12,02) / 11,14 (2,81-13,95) / 6,4 A++ / 42 / 46 / x 675 x Kč 16 / / 30 7SP AWAU-YDFA036-H93 3,75 3,0 4,1 A x 810 x , Kč 7SP AWSI-FDM048-N91 14,07 (4,96-15,11) / 16,12 (3,81-18,07) / 6,2 A++ / 46 / 50 / x 675 x , Kč 16 / / 30 7SP AWAU-YDFA048-H93 5,5 5, x 1333 x , Kč 7SP AWSI-FDM060-N91 15,83 (5,28-17,0) / 18,17 (4,4-19,64) / 6,3 A++ / 42 / 47 / x 675 x , Kč 16 / / 30 7SP AWAU-YDFA060-H93 6,06 6,03 4,1 A x 1333 x , Kč Cena za split Kč Kč Kč Kč Kč Kč *- vnější jednotky s označením H93 jsou třífázové 4-směrná distribuce vzduchu - FDM 12 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

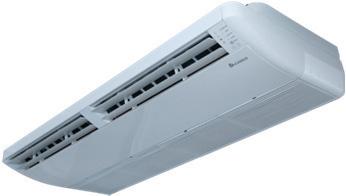

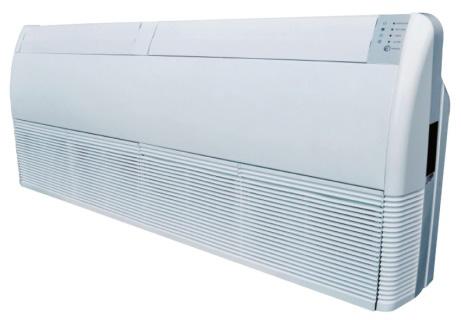

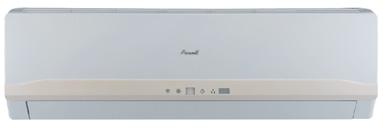

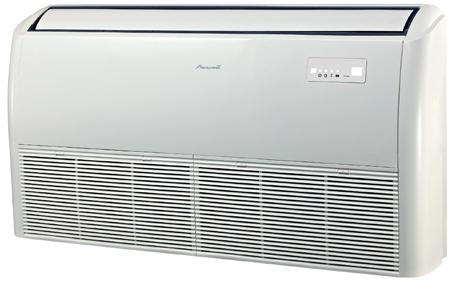

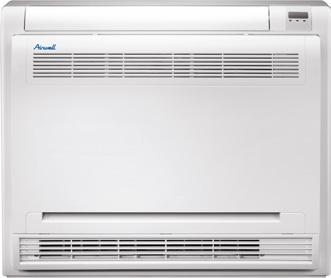

13 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PARAPETNĚ PODSTROPNÍ JEDNOTKY CUA Ekologické R32 Standardní filtrace Infraovládání NT-03A 3 otáčky ventilátoru, DC motor Automatické otáčky Automatický restart Automatické výfukové klapky 4-směrná distribuce vzduchu DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena CUA-18HVR4 5,3 (2,0 5,6) / 5,9 (2,5 6,0) / 6,1 A++ / 36 / 42 / x 680 x Kč 12 / 6 15 / 8 COU-18HDR4 1,64 1, x 702 x Kč CUA-24HVR4 7,0 (3,5 8,0) / 7,7 (4,5 8,5) / 6,1 A++ / 43 / 46 / x 680 x Kč 16 / / 10 COU-24HDR4 2,2 1, x 843 x Kč CUA-36HVR4 10,5 (6,6 12,8) / 11,5 (7,35 13,2) / 6,1 A++ / 45 / 48 / x 680 x Kč 16 / / 30 COU-36HDR4 3,17 3, x 788 x Kč CUA-48HVR4S 14,0 (7,0 15,5) / 15,2 (8,0 16,0) / 6,1 A++ / 46 / 49 / x 680 x Kč 16 / / 30 COU-48HZDR4 5,0 4, x 1430 x Kč CUA-55HVR4S 16,0 (7,5 17,0) / 16,8 (8,5 17,5) / 6,1 A++ / 46 / 49 / x 680 x Kč 16 / / 30 COU-55HZDR4 6,1 5, x 1430 x Kč Cena za split Kč Kč Kč Kč Kč SPLIT SYSTÉMY VODOU CHLAZENÉ (GCAO N) Ekologické R410A Ideální řešení pro aplikace, kde není možné použít venkovní vzduchem chlazenou jednotku Fix speed kompresor Městská (odpadová) nebo věžová voda Záruka 36 měsíců Presostatický ventil a vysokotlaká ochrana El. napájení do vnitřní jednotky Nástěnné, kazetové nebo potrubní vnitřní jednotky Split systémy pouze chlazení R410A 17 C až 32 C Kód Venkovní jednotka Průtok vody městská voda (15 C) [l / h] Průtok vody věžová voda (30 / 35 C) [l / h] Účinnost EER / třída Akustický tlak Lp (1 m) Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] 7SP GCAO 9N ,19 / A x 473 x / 6 25 / SP GCAO 12N ,88 / B x 473 x / 6 25 / SP GCAO 18N ,37 / A x 473 x / 6 25 / SP GCAO 24N ,76 / B x 473 x / 6 25 / Vnitřní jednotka Provedení Kód Označení Nástěnná (nevyžaduje komunikační modul) Kazetová (v ceně zahrnutý komunikační modul - 7ACEL1746) Potrubní (v ceně zahrnutý komunikační modul - 7ACEL1746) POZNÁMKY Venkovní jednotka Chladící výkon / příkon split Účinnost split EER / třída Akustický tlak (AWSI) Lp (1 m) (AWSI) Externí statický tlak [Pa] (AWSI) Cena za split 7SP AWSI-HHF009-N11 GCAO 9N 2,7 / 0,68 4,19 / A 32 / 35 / 37 / x 255 x Kč 7SP AWSI-HHF012-N11 GCAO 12N 3,65 / 0,94 3,88 / B 32 / 35 / 38 / x 265 x Kč 7SP AWSI-HHF018-N11 GCAO 18N 5,85 / 1,34 4,37 / A 35 / 39 / 42 / x 298 x Kč 7SP AWSI-HHF024-N11 GCAO 24N 6,37 / 1,9 3,76 / B 38 / 41 / 44 / x 298 x Kč 7SP AWSI-CAF012-N11 GCAO 12N 3,65 / 0,94 3,88 / B 43 / 45 / x 230 x Kč 7SP AWSI-CAF018-N11 GCAO 18N 5,85 / 1,34 4,37 / A 43 / 45 / x 230 x Kč 7SP AWSI-CAF024-N11 GCAO 24N 6,37 / 1,9 3,76 / B 43 / 45 / x 260 x Kč 7ACVF0567 Dekorační panel 647 x 50 x 647 mm v ceně 7SP AWSI-DAF012-N11 GCAO 12N 3,65 / 0,94 3,88 / B 36 / 38 / x 220 x Kč 7SP AWSI-DAF018-N11 GCAO 18N 5,85 / 1,34 4,37 / A 38 / 40 / x 266 x Kč 7SP AWSI-DAF024-N11 GCAO 24N 6,37 / 1,9 3,76 / B 40 / 42 / x 268 x Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 13

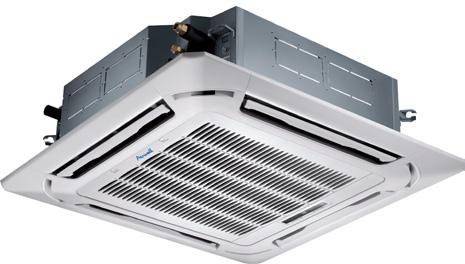

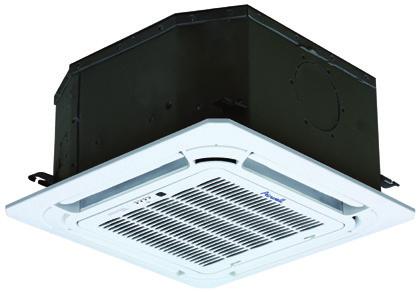

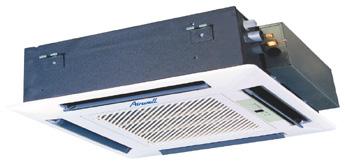

14 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE KAZETOVÉ JEDNOTKY CDM Záruka 36 měsíců Ekologické R32 Standardní filtrace Infraovládání 3 otáčky ventilátoru Automatické otáčky Automatický restart Automatické výfukové klapky 360 vyfukování vzduchu Zabudované čerpadlo kondenzátu 500mm ( ) Zabudované čerpadlo kondenzátu 750mm ( ) Možnost použít jako TWIN systém PANEL NENÍ SOUČÁSTÍ BALENÍ JEDNOTKY Split systémy tepelné čerpadlo DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Kód Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AW-CDM012-N91 3,52 (1,52 5,38) 4,4 (1,03 5,57) 6,4 A++ / 33 / 36 / x 260 x , Kč 10 / 6 25 / 10 7SP AW-YDFA012-H91 0,85 1, x 554 x , Kč 7SP AW-CDM018-N91 5,28 (2,9 5,45) 5,42 (2,37 6,1) 6,1 A++ / 35 / 39 / x 260 x , Kč 12 / 6 30 / 20 7SP AW-YDFA018-H91 1,63 1, x 554 x , Kč 7SP AW-CDM024-N91 7,03 (2,23 8,21) 7,62 (2,43 8,65) 6,1 A++ / 40 / 43 / x 245 x Kč 16 / / 25 7SP AW-YDFA024-H91 2,19 2, x 702 x , Kč 7SP AW-CDM036-N91 10,55 (2,64 12,02) 11,14 (2,93 13,19) 6,1 A++ / 46 / 49 / x 245 x , Kč 16 / / 30 7SP AW-YDFA036-H91 3,75 2, x 810 x , Kč 7SP AW-CDM036-N91 10,55 (2,64 12,02) 11,14 (2,93 13,19) 6,1 A++ / 46 / 49 / x 245 x , Kč 16 / / 30 7SP AW-YDFA036-H93 3,95 3, x 810 x , Kč 7SP AW-CDM048-N91 14,00 (4,76 14,58) 16,1 (3,93 16,77) 6,1 A++ / 49 / 50 / x 287 x Kč 16 / / 30 7SP AW-YDFA048-H93 5,13 5, x 1333 x , Kč Cena za split Kč Kč Kč Kč Kč Kč * venkovní jednotky s označením H13 jsou třífázové Ke všem jednotkám je potřebné objednat také dekorační panel. Kód Povinné příslušenství Velikosti 012, 018 Velikosti 024, 036, 048 Cena 7ACVF0566 Dekorační panel 647 x 50 x 647 mm ano 2, Kč 7ACVF0564 Dekorační panel 950 x 55 x 950 mm ano Kč Twin aplikace Simultánní provoz vnitřních jednotek se stejným nastavením Pro ovládání se používá kabelový nástěnný ovladač RCW11 REFNET REFNET Aplikace Vnitřní jednotky Venkovní jednotka TWIN 2 x AW-CDM024-N91 AW-YDFA048-H93 Propojení mezi venkovní a vnitřními jednotkami Potrubí plyn / kapalina 5/8 / 3/8 Maximální vzdálenost 50 m Rozdíl vzdálenosti mezi jednotkami 10 m Maximální vzdálenost za refnetem 15 m Kód Povinné příslušenství Cena 7ACFH0476+7ACFH0477 Sada refnetů pro TWIN aplikaci (plyn / kapalina) Kč 7ACEL1774 Kabelový ovladač RCW Kč 14 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

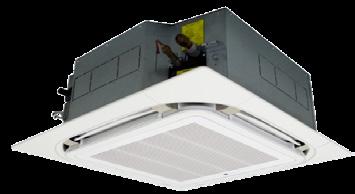

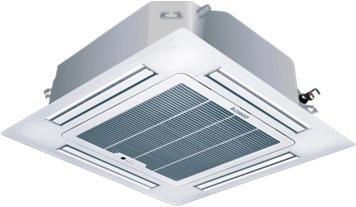

15 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE KAZETOVÉ JEDNOTKY UB4 Ekologické R32 Infraovládání 3 otáčky ventilátoru Automatické otáčky Automatický restart Automatické výfukové klapky Volitelné kabelové ovládání Volitelné ovládání CZ-TACG1 přes WiFi pomocí smart zařízení Zabudované čerpadlo kondenzátu (750mm) PANEL NENÍ SOUČÁSTÍ BALENÍ JEDNOTKY Split systémy tepelné čerpadlo DC INVERTER R32-10 C až 43 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) chlazení Akustický tlak Lp (1 m) topení Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH CS-Z25UB4EAW 2,5 (0,85 3,2) / 3,2 (0,85 4,8) / 6,3 A++ / 22 / 25 / / 28 / x 260 x Kč 10 / 6 20 / 15 CU-Z25UBEA 0,55 0,79 4,3 A x 542 x Kč CS-Z35UB4EAW 3,5 (0,85 4,0) / 4,5 (0,85 5,6) / 6,5 A++ / 23 / 26 / / 28 / x 260 x Kč 10 / 6 20 / 15 CU-Z35UBEA 0,9 1,36 4,2 A x 619 x Kč CS-Z50UB4EAW 5,0 (0,9 5,8) / 5,6 (0,9 7,1) / 6,4 A++ / 25 / 28 / / 29 / x 260 x Kč 12 / 6 30 / 20 CU-Z50UBEA 1,54 1,85 4,3 A x 695 x Kč CS-Z60UB4EAW 5,9 (0,9 6,3) / 7,0 (0,9 8,0) / 6,2 A++ / 29 / 32 / / 32 / x 260 x Kč 12 / 6 30 / 20 CU-Z60UBEA 2,05 2,4 4,2 A x 695 x Kč Cena za split Kč Kč Kč Kč Ke všem jednotkám je potřebné objednat i dekorační panel. Povinné příslušenství Cena Dekorační panel CZ-BT20EW (700 x 51 x 700 mm) RAL9010 2,5 v ceně WiFi ovládání Panasonic CZ-TACG Kč KAZETOVÉ JEDNOTKY CCB / CCR Ekologické R32 Standardní filtrace Infraovládání NT-03A 4 směrná distribuce vzduchu - CCB 360 distribuce vzduchu - CCR DC motor ventilátoru 3 otáčky ventilátoru Automatické otáčky a restart Automatické výfukové klapky Zabudované čerpadlo kondenzátu (700 mm CCB, mm CCR) K jednotce je potřebné objednat i dekorační panel (SP-S044, SP-S068) DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CCB-18HVR4 5,3 (2,0 5,6) / 5,9 (2,0 5,6) / 6,1 A++ / 36 / 39 / x 267 x , Kč 12 / 6 15 / 8 COU-18HDR4 1,555 1, x 702 x Kč CCR-18HVR4 5,3 (2,0 5,6) / 5,9 (2,5 6,0) / 6,1 A++ / 36 / 41 / x 232 x Kč 12 / 6 15 / 8 COU-18HDR4 1,58 1, x 702 x Kč CCR-24HVR4 7,0 (3,5 8,0) / 7,7 (4,5 8,5) / 6,1 A++ / 43 / 46 / x 232 x Kč 16 / / 10 2,14 1,92 COU-24HDR x 843 x Kč CCR-36HVR4 10,5 (6,6 12,8) / 11,5 (7,35 13,2) / 6,1 A++ / 43 / 45 / x 286 x , Kč 16 / / 30 COU-36HDR4 3,15 3, x 788 x Kč CCR-48HVR4S 14,0 (7,0 15,5) / 15,2 (8,0 16,0) / 6,1 A++ / 45 / 48 / x 286 x Kč 16 / / 30 COU-48HZDR4 4,95 4, x 1430 x Kč CCR-55HVR4S 16,0 (7,5 17,0) / 16,8 (8,5 17,5) / 6,1 A++ / 45 / 48 / x 286 x Kč 16 / / 30 COU-55HZDR4 5,9 5, x 1430 x Kč Cena bez DPH Cena za split Kč Kč Kč Kč Kč Kč Ke všem jednotkám je potřebné objednat i dekorační panel. Kód produktu Povinné příslušenství Cena SP-S044 Dekorační panel 650 x 30 x 650 (LED displej) v ceně SP-S068 Dekorační panel 950x950mm (digit. displej) - povinné pro CCR v ceně Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 15

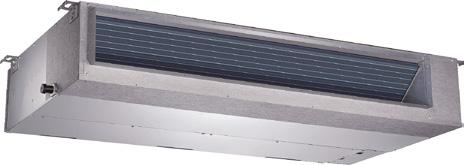

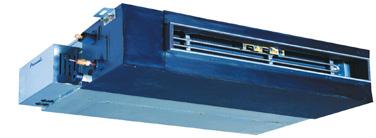

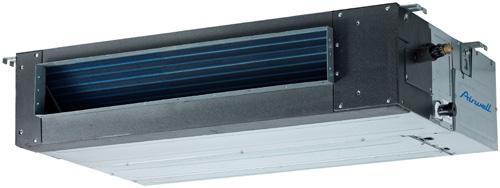

16 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE POTRUBNÍ STŘEDOTLAKÉ JEDNOTKY DDM Záruka 36 měsíců Ekologické R32 Standardní filtrace Kabelový nástěnný ovladač RCW11 3 otáčky ventilátoru Automatické otáčky, automatický restart ESP = 25 Pa, nastavitelné 0 45 Pa (modely 012) ESP = 25 Pa, nastavitelné 0 100/160 Pa (modely 018/024) ESP = 37 Pa, nastavitelné Pa (modely 036) ESP = 50 Pa, nastavitelné Pa (modely 048, 060) Možnost nasávání zezadu nebo zespodu Zabudované čerpadlo kondenzátu (750 mm) a filtr Možnost použít jako TWIN systém Split systémy tepelné čerpadlo DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Kód Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp 1 m Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH 7SP AW-DDM012-N91 3,52 (1,50 4,75) 4,10 (0,97 5,63) 6,5 / A++ 26 / 31 / x 200 x Kč 10 / 6 25 / 10 7SP AW-YDFA012-H91 0,95 1,10 4,0 / A x 554 x , Kč 7SP AW-DDM018-N91 5,28 (1,49 5,69) 5,86 (2,2 6,15) 6,1 / A++ 33 / 38 / x 210 x , Kč 12 / 6 30 / 20 7SP AW-YDFA018-H91 1,63 1,58 4,0 / A x 554 x , Kč 7SP AW-DDM024-N91 7,03 (3,28 8,16) 7,62 (2,72 8,72) 6,1 / A++ 38 / 40 / x 249 x , Kč 16 / / 25 7SP AW-YDFA024-H91 2,19 2,05 4,0 / A x 702 x , Kč 7SP AW-DDM036-N91 10,55 (4,04 12,02) 11,14 (2,81 13,19) 6,1 / A++ 40 / 43 / x 249 x , Kč 16 / / 30 7SP AW-YDFA036-H91 4,00 3,10 4,0 / A x 810 x , Kč 7SP AW-DDM036-N91 10,55 (4,04 12,02) 11,14 (2,81 13,19) 6,1 / A++ 40 / 43 / x 249 x , Kč 16 / / 30 7SP AW-YDFA036-H93 4,10 3,00 4,0 / A x 810 x , Kč 7SP AW-DDM048-N91 14,07 (4,26 15,19) 16,12 (3,7 18,02) 6,1 / A++ 48 / 50 / x 300 x , Kč 16 / / 30 7SP AW-YDFA048-H93 5,15 4,28 4,0 / A x 1333 x , Kč 7SP AW-DDM060-N91 15,24 (5,86 17,29) 18,17 (4,69 20,52) 6,1 / A++ 51 / 52 / x 300 x , Kč 16 / / 30 7SP AW-YDFA060-H93 5,42 5,33 4,0 / A x 1333 x , Kč Cena za split Kč Kč Kč Kč Kč Kč Kč * venkovní jednotky s označením H93 jsou třífázové Twin aplikace Simultánní provoz vnitřních jednotek se stejným nastavením Pro ovládání se používá kabelový nástěnný ovladač RCW11 REFNET Aplikace Vnitřní jednotky Venkovní jednotka TWIN 2 x AW-DDM024-N91 AW-YDFA048-H93 Propojení mezi venkovní a vnitřními jednotkami Potrubí plyn / kapalina 5/8 / 3/8 Maximální vzdálenost 50 m Rozdíl vzdálenosti mezi jednotkami 10 m Maximální vzdálenost za refnetem 15 m Kód produktu Povinné příslušenství Cena 7ACFH0476+7ACFH0477 Sada refnetů pro TWIN aplikaci (plyn/kapalina) Kč 7ACEL1774 Kabelový ovladač RCW Kč 16 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

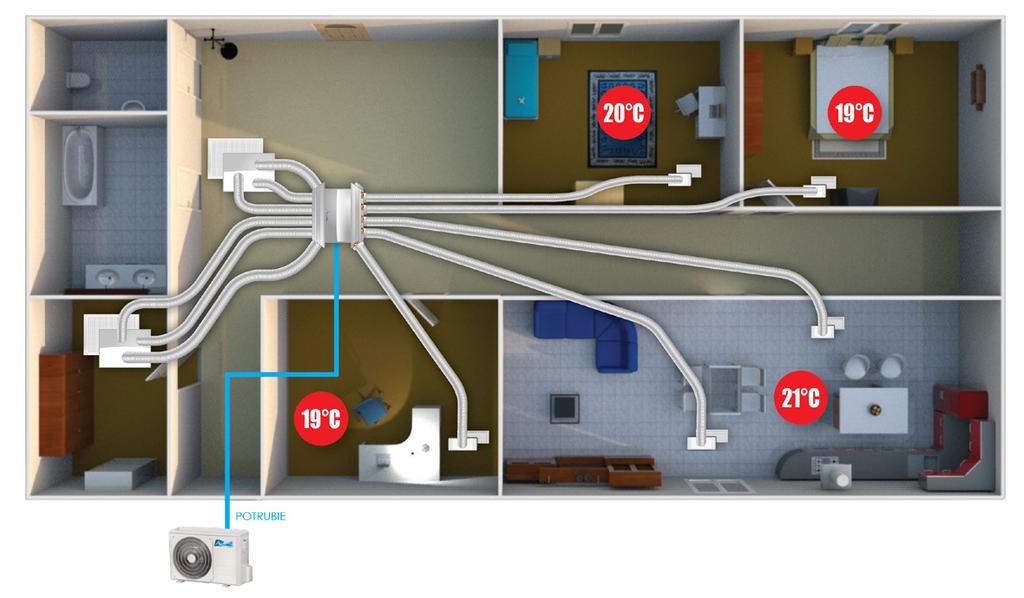

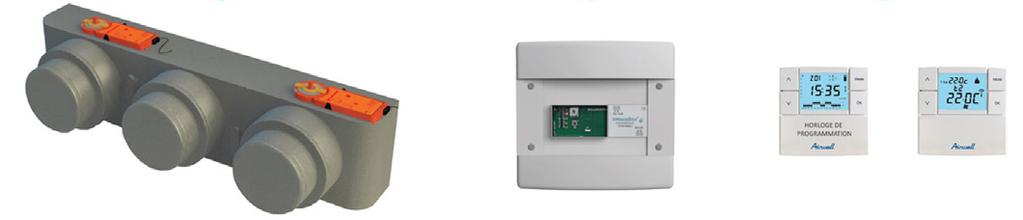

17 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE ZÓNOVÉ - WELLZONE Příslušenství pro potrubní středotlaké jednotky DDM Záruka 36 měsíců Chlazení nebo topení s individuální teplotou v rámci 6 zón Automatické řízení regulačních klapek (0 až 100 %) podle teploty v zóně Každá zóna má termostat pro zapnutí / vypnutí provozu a nastavení požadované teploty Neviditelné řešení chlazení a vytápění pro celý dům Nízkonákladové řešení (1 split systém až pro 6 místností) OBSAH BALENÍ WELLZONE 1 (přívodní a odvodní plénum + servopohony) 2 (řídící systém) 3 (termostat) Počet zón / přívodních míst Kompatibilita Cena za WZ * VÝBAVA WZ 3V 1x 1x 3x 3 / 3 DDM Kč VÝBAVA WZ 4V 1x 1x 4x 4 / 4 DDM Kč VÝBAVA WZ 4V-5S 1x 1x 4x 4 / 5 DDM Kč VÝBAVA WZ 5V 1x 1x 5x 5 / 5 DDM Kč VÝBAVA WZ 6V 1x 1x 6x 6 / 6 DDM Kč * - neobsahuje cenu split systému Výkon DDM 012 DDM 018 DDM 024 DDM 036 DDM 048 DDM 060 Chladicí výkon 3,52 kw 5,28 kw 7,03 kw 10,55 kw 14,07 kw 15,24 kw Celoroční účinnost chlazení SEER 6,5 / A++ 6,1 / A++ 6,1 / A++ 6,1 / A++ 6,1 / A++ 6,1 / A++ Topný výkon 4,1 kw 5,86 kw 7,62 kw 11,14 kw 16,12 kw 18,17 kw Celoroční účinnost vytápění SCOP 4,0 / A+ 4,0 / A+ 4,0 / A+ 4,0 / A+ 4,0 / A+ 4,0 / A+ POZNÁMKY Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 17

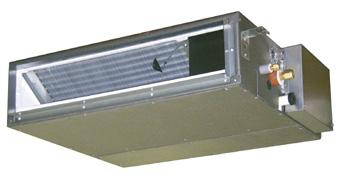

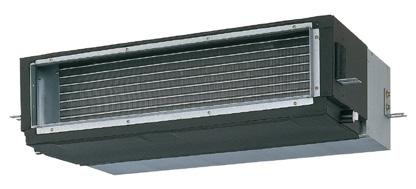

18 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE POTRUBNÍ JEDNOTKY UD3 Ekologické R32 Kompaktní rozměry Nástěnný kabelový ovladač CZ-RD52CP Externí statický tlak 15 45Pa (Z25, Z35) Externí statický tlak 15 50Pa (Z50, Z60) Zabudované čerpadlo kondenzátu (500 mm) 3 otáčky ventilátoru Automatické otáčky a restart Volitelný ovladač CZ-TACG1 (WiFi ovládání) Volitelný Infraovladač + přijímač CZ-RL511D Split systémy tepelné čerpadlo DC INVERTER R32-10 C až 43 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) chlazení Akustický tlak Lp (1 m) topení Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] CS-Z25UD3EAW 2,5 (0,85 3,2) / 3,2 (0,85 4,6) / 5,9 A+ / 24 / 27 / / 27 / x 200 x Kč 10 / 6 20 / 15 CU-Z25UBEA 0,58 0,8 4,2 A x 542 x Kč CS-Z35UD3EAW 3,5 (0,85 4,0) / 4,2 (0,85 5,1) / 5,8 A+ / 24 / 27 / / 27 / x 200 x Kč 10 / 6 20 / 15 CU-Z35UBEA 0,91 1,1 4,1 A x 619 x Kč CS-Z50UD3EAW 5,1 (0,9 5,7) / 6,1 (0,9 7,2) / 5,9 A+ / 26 / 29 / / 30 / x 200 x Kč 12 / 6 30 / 20 CU-Z50UBEA 1,56 1,82 4,1 A x 695 x Kč CS-Z60UD3EAW 6,0 (0,9 6,5) / 7,0 (0,9 8,0) / 5,6 A+ / 27 / 30 / / 32 / x 200 x Kč 12 / 6 30 / 20 CU-Z60UBEA 2,04 2,16 4,1 A x 695 x Kč Volitelné příslušenství WiFi ovládání Panasonic CZ-TACG1 Jednotková cena bez DPH Cena za split Kč Kč Kč Kč Cena Kč POTRUBNÍ NÍZKOTLAKÉ JEDNOTKY - CTA POTRUBNÍ STŘEDOTLAKÉ JEDNOTKY - CTB Ekologické R32 Infraovládání NT-03 DC motor ventilátoru 3 otáčky ventilátoru Automatické otáčky Automatický restart CTA - Externí statický tlak 0-60 Pa CTB - Externí statický tlak Pa (velikost 36) CTB - Externí statický tlak Pa (velikosti 48 a 55) Split systémy tepelné čerpadlo DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Venkovní jednotka Vnitřní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Jednotková cena bez DPH CTA-18HVR4 5,3 (2,0 5,6) / 5,9 (2,5 6,0) / 6,1 A++ / 36 / 40 / x 210 x , Kč 12 / 6 15 / 8 COU-18HDR4 1,59 1, x 702 x Kč CTA-24HVR4 7,0 (3,5 8,0) / 7,7 (4,5 8,5) / 6,1 A++ / 43 / 45 / x 210 x Kč 16 / / 10 COU-24HDR4 2,15 1, x 843 x Kč CTB-36HVR4 42 / 46 / x 260 x Kč 10,5 (6,6 12,8) / 11,5 (7,35 13,2) / 6,1 A++ / 16 / / 30 COU-36HDR4 3,27 3, x 778 x Kč CTB-48HVR4S 42 / 46 / x 307 x Kč 14,0 (7,0 15,5) / 15,2 (8,0 16,0) / 6,1 A++ / 16 / / 30 5,09 5,06 COU-48HZDR x 1430 x Kč CTB-55HVR4S 6,1 A++ / 42 / 46 / x 307 x Kč 16,0 (7,5 17,0) / 16,8 (8,5 17,5) / 16 / / 30 COU-55HZDR4 6,04 5, x 1430 x Kč * - CTA a CTB 48, 55 jsou bez filtru Cena za split Kč Kč Kč Kč Kč POZNÁMKY 18 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

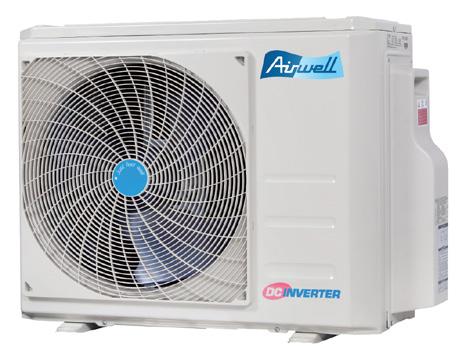

19 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE MULTISPLIT SYSTÉMY YDZC (2x1, 3x1, 4x1, 5x1) Záruka 36 měsíců Ekologické R32 1 kompresor Automatický restart Elektrické expanzní ventily El. napájení 1~230 V / 50 Hz Efektivita a úspora místa YDZC218 Multisplit systémy tepelné čerpadlo YDZC327 DC INVERTER R32-15 C až 50 C TOPENÍ do -15 C Kód 7SP SP SP SP Venkovní jednotka AW-YDZC218-H91 AW-YDZC327-H91 AW-YDZC436-H91 AW-YDZC542-H91 Chladící výkon nom (min max) / 5,2 (2,08 6,29)/ 1,6 7,9 (2,77 8,69)/ 2,44 10,5 (3,68 13,65)/ 3,25 12,3 (4,18 14,0)/ 4,26 Topný výkon nom (min max) / 5,57 (2,23 6,74)/ 1,39 8,2 (2,87 9,02)/ 2,18 11,1 (3,89 13,32)/ 2,77 12,3 (4,18 14,0)/ 3,1 Sezónní účinnost SEER / SCOP 6,1 A++ / 6,2 A++ / 6,5 A++ / 6,2 A++ / 3,8 A Akustický tlak Lp (1 m) [db (A)] Vnitřní jednotky mohou pracovat pouze v jednom pracovním režimu současně (všechny jsou v režimu chlazení resp. režimu topení). Max. vzdálenost celková / na okruh [m] Max. převýšení mezi AW / AW a YDZC [m] Potrubí plyn / kapalina Cena za split x 554 x / / 15 35,5 2 x 10 / Kč x 702 x / / 15 51,5 3 x 10 / Kč x 810 x / / 15 68, x 810 x / / 15 73,3 3 x 10 / 6 1 x 12 / 6 4 x 10 / 6 1 x 12 / Kč Kč Vnitřní jednotka Provedení Kód Označení Nástěnné Parapetní Kazetové Potrubní HDH HKD XDM CDMX, CDM DDM Chladící výkon Topný výkon Externí statický tlak [Pa] Akustický tlak Lp (1 m) [db(a)] Potrubí plyn / kapalina Jednotková cena 7SP AW-HDH009-N91 2,84 2, x 290 x / 23 / 29 / 39 7,4 10 / Kč 7SP AW-HDH012-N91 3,52 3, x 297 x / 22 / 30 / 38 8,2 10 / Kč 7SP AW-HDH018-N91 5,28 5, x 319 x / 28 / 33 / 41 10,8 12 / Kč 7SP AW-HDH024-N91 7,32 7, x 335 x / 30 / 40 / 46 12,9 16 / Kč 7SP AW-HKD009-N91 2,64 2, x 285 x / 26 / 30 / 40 7,5 10 / Kč 7SP AW-HKD012-N91 3,52 3, x 285 x / 26 / 34 / 40 7,5 10 / Kč 7SP AW-HKD018-N91 5,28 5, x 302 x / 30 / 37 / / Kč 7SP AW-HKD024-N91 7,03 7, x 327 x / 34 / 42 / 44 12,3 16 / Kč 7SP AW-XDM012X-N91 3,50 3, x 600 x / 41 / 43 14,8 10 / Kč 7SP AW-XDM018-N91 4,82 4, x 600 x / 39 / 42 14,8 12 / Kč 7SP042261X AW-CDM009X-N91 2,60 2, x 260 x / 34 / 39 14,5 10 / Kč 7SP AW-CDM012-N91 3,52 4, x 260 x / 36 / 41 16,2 10 / Kč 7SP AW-CDM018-N91 5,28 5, x 260 x / 39 / 42 16,5 12 / Kč 7ACVF0566 Dekorační panel 647 x 50 x 647 mm Kč 7SP AW-DDM012-N91 3,52 4,10 25 (0 60) 700 x 200 x / 31 / / Kč 7SP AW-DDM018-N91 5,28 5,86 25 (0-100) 880 x 210 x / 38 / 42 24,3 12 / Kč Propojovací potrubí mezi venkovními a vnitřními jednotkami (plyn / kapalina): Velikosti 009, potrubí 10mm (3/8 ) / 6mm (1/4 ) Velikosti potrubí 12mm (1/2 ) / 6mm (1/4 ) (expandér na venkovní jednotku z 10mm (3/8 ) na 12mm (1/2 ), resp. u YDZC4 a YDZC5 napojení na port A (12/6mm)) Velikosti potrubí 16mm (5/8 ) / 10mm (3/8 ) (expandér na venkovní jednotku (port A) z 12mm (1/2 ) na 16mm (1/4 ) a z 6mm (1/4 ) na 10mm (3/8 )) Povolené kombinace velikostí vnitřních jednotek (vždy musí být připojené alespoň dvě vnitřní jednotky) AW-YDZC218-H91 (2 jednotky) AW-YDZC327-H91 (3 jednotky) AW-YDZC430-H91 (4 jednotky) AW-YDZC542-H91 (5 jednotek) 2 vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřní jednotky vnitřních jednotek Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 19

20 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE MULTISPLIT SYSTÉMY FREE MULTI Z (2x1, 3x1, 4x1, 5x1) Ekologické R32 Napojitelných 2 až 5 jednotek Infraovládání (součást dodávky vnitřní jednotky) El. napájení do venkovní jednotky El. napájení 1~230 V / 50 Hz Automatický restart CU-2 CU-3 CU-4, CU-5 Multisplit systémy tepelné čerpadlo DC INVERTER R32-10 C až 46 C TOPENÍ do -15 C Venkovní jednotka CU-2Z35TBE (2 jednotky) CU-2Z41TBE (2 jednotky) CU-2Z50TBE (2 jednotky) CU-3Z52TBE (3 jednotky) CU-3Z68TBE (3 jednotky) CU-4Z68TBE (4 jednotky) CU-4Z80TBE (4 jednotky) CU-5Z90TBE (5 jednotek) Chladící výkon nom (min max) / 3,5 (1,5 4,5) / 0,72 4,1 (1,5 5,2) / 0,9 5,0 (1,5 5,4) / 1,18 5,2 (1,8 7,3) / 1,09 6,8 (1,9 8,0) / 1,86 6,8 (1,9 8,8) / 1,55 8,0 (3,0 9,2) / 1,98 9,0 (2,9 11,5) / 2,2 Topný výkon nom (min max) / 4,2 (1,1 5,6) / 0,86 4,6 (1,1 7,0) / 0,96 5,6 (1,1 7,2) / 1,21 6,8 (1,6 8,3) / 1,47 8,5 (3,3 10,4) / 2,15 8,5 (3,0 10,6) / 1,9 9,4 (4,2 10,6) / 2,03 10,4 (3,4 14,5) / 2,15 Sezónní účinnost SEER / SCOP 8,5 A+++ / 4,6 A++ 8,5 A+++ / 4,6 A++ 8,5 A+++ / 4,6 A++ 8,5 A+++ / 4,2 A+ 8,0 A+++ / 4,2 A+ 8,0 A+++ / 4,2 A+ 7,9 A++ / 4,7 A++ 8,5 A+++ / 4,68 A++ Potrubí plyn / kapalina Akustický tlak chlazení / topení Lp (1 m) Max. vzdálenost / převýšení [m] Cena za split 2 x 10 / x 619 x / / Kč 2 x 10 / x 619 x / / Kč 2 x 10 / x 619 x / / Kč 3 x 10 / x 795 x / / Kč 3 x 10 / x 795 x / / Kč 4 x 10 / x 795 x / / Kč 4 x 10 / x 999 x / / Kč 5 x 10 / x 999 x / / Kč Z, MZ XZ TZ, MTZ UFE, MZ*UFE UB4, MZ*UB4 UD3, MZ*UD3 Provedení Nástěnné ETHEREA Z (bílá matná) Nástěnné ETHEREA XZ (stříbrná) Nástěnné TZ Parapetní UFE Kazetové 4-výfukové UB4 Potrubní UD3 Vnitřní jednotka Označení Chladící výkon Topný výkon Externí statický tlak [Pa] Potrubí plyn / kapalina Akustický tlak chlazení Lp (1 m) Akustický tlak topení Lp (1 m) Jednotková cena CS-MZ16VKE 1,6 2,6-10 / x 295 x / 26 / / 27 / Kč CS-Z20VKEW 2,0 3,2-10 / x 295 x / 24 / / 25 / Kč CS-Z25VKEW 2,5 3,6-10 / x 295 x / 25 / / 27 / Kč CS-Z35VKEW 3,2 4,5-10 / x 295 x / 28 / / 33 / Kč CS-Z42VKEW 4,0 5,6-12 / x 295 x / 31 / / 35 / Kč CS-Z50VKEW 5,0 6,8-12 / x 302 x / 37 / / 37 / Kč CS-Z71VKEW 7,1 8,6 16 / x 302 x / 38 / / 38 / Kč CS-XZ20VKEW 2,0 3,2-10 / x 295 x / 24 / / 25 / Kč CS-XZ25VKEW 2,5 3,6-10 / x 295 x / 25 / / 27 / Kč CS-XZ35VKEW 3,5 4,5-10 / x 295 x / 28 / / 33 / Kč CS-XZ50VKEW 5,0 6,8-12 / x 302 x / 37 / / 37 / Kč CS-MTZ16WKE 1,6 2,6-10 / x 290 x / 27 / / 28 / Kč CS-TZ20WKEW 2,0 3,2-10 / x 290 x / 25 / / 26 / Kč CS-TZ25WKEW 2,5 3,6-10 / x 290 x / 26 / / 27 / Kč CS-TZ35WKEW 3,5 4,5-10 / x 290 x / 30 / / 33 / Kč CS-TZ42WKEW 4,2 5,0-12 / x 290 x / 31 / / 35 / Kč CS-TZ50WKEW 5,0 5,3-12 / x 290 x / 37 / / 37 / Kč CS-TZ60WKEW 6,0 8,5-12 / x 302 x / 37 / / 37 / Kč CS-TZ71WKEW 7,1 8,9-16 / x 302 x / 38 / / 38 / Kč CS-MZ20UFEA 2,0 3,2-10 / x 600 x / 27 / / 27 / Kč CS-Z25UFEAW 2,8 3,6-10 / x 600 x / 25 / / 25 / Kč CS-Z35UFEAW 3,5 4,5-10 / x 600 x / 26 / / 26 / Kč CS-Z50UFEAW 5,0 5,3-12 / x 600 x / 31 / / 33 / Kč CS-MZ20UB4EA 2,0 3,2-10 / x 260 x / 27 / / 30 / Kč CS-Z25UB4EAW 2,8 3,6-10 / x 260 x / 25 / / 28 / Kč CS-Z35UB4EAW 3,5 4,5-10 / x 260 x / 26 / / 28 / Kč CS-Z50UB4EAW 5,0 5,3-12 / x 260 x / 28 / / 29 / Kč CS-Z60UB4EAW 6,0 8,5-12 / x 260 x / 32 / / 32 / Kč Dekorační panel CZ-BT20EW (nutné objednat samostatně) 700 x 51 x 700 2, Kč CS-MZ20UD3EA 2,0 3, / x 200 x / 29 / / 29 / Kč CS-Z25UD3EAW 2,5 3, / x 200 x / 27 / / 27 / Kč CS-Z35UD3EAW 3,5 4, / x 200 x / 27 / / 27 / Kč CS-Z50UD3EAW 5,0 5, / x 200 x / 29 / / 30 / Kč CS-Z60UD3EAW 6,0 8, / x 200 x / 30 / / 32 / Kč CZ-RD52CP - Kabelový ovladač (součást vnitřní jednotky) CZ-RL511D Volitelná bezdrátová sada infraovladače i infrapřijímače Propojovací potrubí mezi venkovní a vnitřními jednotkami (plyn / kapalina): Velikosti 16, 20, 25, 35 potrubí 10 mm (3/8) / 6 mm (1/4), Velikosti 42, 50 potrubí 10 mm (3/8) / 6 mm (1/4) (redukce na vnitřní jednotku z 12 mm (1/2) na 10 mm (3/8)), Velikosti 60 potrubí 12 mm (1/2) / 6 mm (1/4) (expandér na venkovní jednotku z 10 mm (3/8) na 12 mm (1/2)), Velikosti 71 potrubí 12 mm (1/2) / 6 mm (1/4) (expandér na venkovní jednotku z 10 mm (3/8) na 12 mm (1/2) a redukce na vnitřní jednotku z 16 mm (5/8) na 12 mm (1/2)) Kč 20 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

21 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE 21 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) MULTISPLIT SYSTÉMY FREE MULTI Z (2x1, 3x1, 4x1, 5x1) CU-2Z35TBE a CU-2Z41TBE (součet velikostí vnitřních jednotek musí být mezi 32 až 60) / / / / / / / / CU-2Z50TBE (součet velikostí vnitřních jednotek musí být mezi 32 až 77) / / / / / / / / / / / / / / / / CU-3Z52TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 95) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU-3Z68TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 112) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU-4Z68TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 115) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU-4Z80TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 147) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / CU-5Z90TBE (součet velikostí vnitřních jednotek musí být mezi 45 až 183) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / POVOLENÉ KOMBINACE VELIKOSTÍ VNITŘNÍCH JEDNOTEK (vždy musí být připojeny alespoň 2 vnitřní jednotky)

22 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE MULTISPLIT SYSTÉMY MULTI CxOU (2x1, 3x1, 4x1, 5x1) Ekologické R32 1 kompresor Automatický restart Elektrické expanzní ventily Infraovládání NT-03 v balení vnitřních jednotek El. napájení 1~230 V / 50 Hz Efektivita a úspora místa C2OU C3OU C4OU C5OU Multisplit systémy tepelné čerpadlo DC INVERTER R32-15 C až 52 C TOPENÍ do -15 C Venkovní jednotka Chladící výkon nom (min max) / Topný výkon nom (min max) / Sezónní účinnost SEER / SCOP Akustický tlak Lp (1 m) Potrubí plyn / kapalina Max. vzdálenost / převýšení [m] Cena bez DPH C2OU-18HDR4-A 5,28 (2,6-6,1) / 1,65 5,86 (2,3-6,7) / 1,73 6,3 A++ / x 610 x x 10 / 6 30 / Kč C3OU-27HDR4-A 7,91 (5,3-8,7) / 2,47 8,79 (5,6-9,6) / 2,6 6,3 A++ / x 843 x x 10 / 6 45 / 15 56, Kč C4OU-36HDR4-A 10,55 (5,3-13,1) / 3,4 11,14 (5,6-14,3) / 3,08 6,8 A++ / x 997 x x 10 / 6 60 / 15 82, Kč C5OU-42HDR4-A 12,31 (7,0-15,7) / 3,9 12,9 (7,3-17,2) / 3,65 6,5 A++ / x 997 x x 10 / 6 75 / 15 84, Kč CSG CSC CST CZA Provedení Nástěnné Kazetové 4-cestné mini Potrubní nízkotlaké (bez filtru) Parapetní Vnitřní jednotka Označení Chladící výkon Topný výkon Akustický tlak Lp (1 m) Potrubí plyn / kapalina Jednotková cena CSG-07HVR4-A 2,10 2,4 24 / 27 / x 290 x / 6 8, Kč CSG-09HVR4-A 2,6 2,9 24 / 28 / x 290 x / 6 8, Kč CSG-12HVR4-A 3,5 3,8 25 / 30 / x 290 x / 6 8, Kč CSG-18HVR4-A 5,3 5,6 36 / 40 / x 347 x / 6 10, Kč CSG-24HVR4-A 7,1 7,4 38 / 42 / x 362 x / 10 13, Kč CSC-07HVR4-A 2,1 2,4 33 / 36 / x 267 x / 6 16, Kč CSC-09HVR4-A 2,6 2,9 33 / 36 / x 267 x / 6 16, Kč CSC-12HVR4-A 3,5 3,8 34 / 37 / x 267 x / 6 16, Kč CSC-18HVR4-A 5,3 5,6 38 / 41 / x 267 x / 6 16, Kč Dekorační panel SP-S x 30 x 650 2,7 v ceně CST-07HVR4-A 2,1 2,4 23 / 26 / x 210 x / 6 17, Kč CST-09HVR4-A 2,6 2,9 23 / 26 / x 210 x / 6 17, Kč CST-12HVR4-A 3,5 3,8 27 / 31 / x 210 x / 6 17, Kč CST-18HVR4-A 5,3 5,6 26 / 30 / x 210 x / 6 20, Kč CZA-09HVR4 2,6 2,9 35 / 37 / x 630 x / Kč CZA-12HVR4 3,5 3,8 37 / 39 / x 630 x / Kč CZA-18HVR4 5,3 5,6 39 / 41 / x 630 x / Kč 22 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

23 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE Kombinace (kombinační poměr je % nominálního výkonu venkovní jednotky) C2OU-18HDR4-A (2 jednotky) C3OU-27HDR4-A (3 jednotky) C4OU-36HDR4-A (4 jednotky) C5OU-42HDR4-A (5 jednotek) 1 vnitřní jednotka 9 / 12 / 18 2 vnitřní jednotky / / / / vnitřní jednotka 18 / 24 2 vnitřní jednotky / / / / / / / / / / vnitřní jednotky / / / / / / / / / vnitřní jednotka 18 / 24 2 vnitřní jednotky / / / / / / / / / / / / vnitřní jednotky / / / / / / / / / / / / / 3 vnitřní jednotky / / / / / / / / vnitřní jednotky / / / / / / / / / / 4 vnitřní jednotky / / / / / / 4 vnitřní jednotky / / / / vnitřní jednotka 24 2 vnitřní jednotky / / / / / / / / / / vnitřní jednotky / / / / / / / / / / 3 vnitřní jednotky / / / / 3 vnitřní jednotky / / / / / / / / / 3 vnitřní jednotky / / / / / vnitřní jednotky / / / / / / / / / 4 vnitřní jednotky / / / / / / / / / 4 vnitřní jednotky / / / / / 4 vnitřní jednotky / / / / / / / 4 vnitřní jednotky / / vnitřních jednotek / / / / / / / / 5 vnitřních jednotek / / / / / / 5 vnitřních jednotek / / / / / / / vnitřních jednotek / / / / POZNÁMKY Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 23

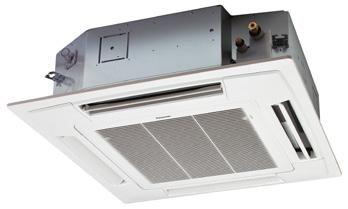

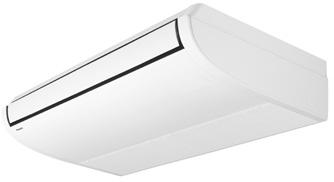

24 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE KOMERČNÍ SYSTÉMY PACi STANDARD (SPLIT, TWIN) Ekologické R32 Automatický restart Standardní filtrace Čerpadlo kondenzátu výtlak 850 mm (U2, Y2) Modely E5 jsou jednofázové, modely E8 jsou třífázové Možnost použít jako TWIN systém Jednoventilátorová venkovní jednotka až do 14 kw Kompatibilní s řídícím systémem řady Panasonic ECOi VRF Volitelné WiFi ovládání CZ-CAPWFC1 Volitelné infraovládání CZ-RWS3 nebo kabelové ovládání CZ-RTC5B Komerční systémy tepelné čerpadlo DC INVERTER R32-10 C až 43 C TOPENÍ do -15 C Venkovní jednotka Chladící výkon nom (min max) / příkon Topný výkon nom (min max) / Vzduchový výkon chlazení / topení [m 3 / h] Potrubí plyn / kapalina Akustický tlak chlazení / topení Lp (1 m) Max. vzdálenost / převýšení [m] Cena za split U-60PZ2E5 6,0 (2,0 7,1) 6,0 (1,8 7,0) 2400 / / x 695 x / / Kč U-71PZ2E5** 7,1 (2,0 7,7) 7,1 (1,8 8,1) 3000 / / x 695 x / / Kč U-100PZ2E5** 10,0 (3,0 11,5) 10,0 (3,0 14,0) 4560 / / x 996 x / / Kč U-125PZ2E5** 12,5 (3,2 13,5) 12,5 (3,3 15,0) 5160 / / x 996 x / / Kč U-140PZ2E5** 14,0 (3,3 15,0) 14,0 (3,4 16,0) 5340 / / x 996 x / / Kč U-100PZ2E8** 10,0 (3,0 11,5) 10,0 (3,0 14,0) 4560 / / x 996 x / / Kč U-125PZ2E8** 12,5 (3,2 13,5) 12,5 (3,3 15,0) 5160 / / x 996 x / / Kč U-140PZ2E8** 14,0 (3,3 15,0) 14,0 (3,4 16,0) 5340 / / x 996 x / / Kč K2 Y2 U2 N1 F1 T2 Provedení Nástěnné Kazetové 4-výfukové 575 x 575 mm Kazetové 4-cestné 840 x 840 mm Potrubní nízkotlaké Potrubní středotlaké Podstropní Vnitřní jednotka Označení Chladící výkon / příkon split Topný výkon / příkon split Sezónní účinnost chlazení SEER*** Sezónní účinnost topení SCOP*** Externí statický tlak nominál (min max) [Pa] Akustický tlak Lp (1 m) Jednotková cena S-36PK2E5B* 3,6 3, x 302 x / 31 / Kč S-50PK2E5B* 5,0 5, x 302 x / 36 / Kč S-60PK2E5B** 6,1 / 1,61 6,1 / 1,27 6,8 A++ 4,7 A x 302 x / 44 / Kč S-71PK2E5B** 7,1 / 2,21 7,1 / 1,61 6,4 A++ 4,6 A x 302 x / 44 / Kč S-100PK2E5B 9,0 / 2,59 9,0 / 2,29 6,5 A++ 3,9 A 1120 x 302 x / 45 / Kč S-36PY2E5B* 3,6 3,6 583 x 288 x / 32 / Kč S-50PY2E5B* 5,0 5,0 583 x 288 x / 37 / Kč Dekorační panel CZ-KPY3BW (625 x 31 x 625 mm) (2,4 kg) Dekorační panel CZ-KPY3AW (700 x 31 x 700 mm) (2,4 kg) S-36PU2E5B* 3,6 3,6 840 x 256 x / 28 / Kč S-50PU2E5B* 5,0 5,0 840 x 256 x / 29 / Kč S-60PU2E5B** 6,0 / 1,5 6,0 / 1,27 7,6 A++ 4,7 A x 256 x / 31 / Kč S-71PU2E5B** 7,1 / 2,03 7,1 / 1,63 7,6 A++ 4,7 A x 256 x / 31 / Kč S-100PU2E5B 10,0 / 2,62 10,0 / 2,03 6,8 A++ 4,4 A+ 840 x 319 x / 38 / Kč S-125PU2E5B 12,5 / 3,49 12,5 / 2,82 6,75 4, x 319 x / 39 / Kč S-140PU2E5B 14,0 / 4,34 14,0 / 3,35 6,51 3, x 319 x / 40 / Kč Dekorační panel CZ-KPU3W (950 x 33,5 x 950 mm) (5 kg) Dekorační panel CZ-KPU3AW s Econavi (950 x 33,5 x 950 mm) (5 kg) S-36PN1E5B* 3,6 3,6 880 x 250 x (10 80) 30 / 33 / Kč S-50PN1E5B* 5,0 5,0 880 x 250 x (10 80) 30 / 34 / Kč S-60PN1E5B** 6,0 / 1,81 6,0 / 1,54 5,8 A x 250 x (10 80) 31 / 36 / Kč S-71PN1E5B** 7,1 / 2,28 7,1 / 1,90 5,8 A x 250 x (10 80) 31 / 36 / Kč S-100PN1E5B 10,0 / 3,03 10,0 / 2,56 5,4 A 3,9 A 1300 x 250 x (10 80) 32 / 37 / Kč S-125PN1E5B 12,5 / 3,9 12,5 / 3,46 5,13 3, x 250 x (10 80) 33 / 38 / Kč S-140PN1E5B 14,0 / 4,65 14,0 / 3,94 5,02 3, x 250 x (10 80) 34 / 39 / Kč S-36PF1E5B* 3,6 3,6 800 x 290 x (10 150) 25 / 29 / Kč S-50PF1E5B* 5,0 5,0 800 x 290 x (10 150) 26 / 30 / Kč S-60PF1E5B** 6,0 / 1,71 6,0 / 1,32 6,1 A++ 4,2 A x 290 x (10 150) 26 / 32 / Kč S-71PF1E5B** 7,1 / 2,20 7,1 / 1,72 6,1 A++ 4,3 A x 290 x (10 150) 26 / 32 / Kč S-100PF1E5B 10,0 / 2,73 10,0 / 2,32 5,6 A+ 3,8 A 1400 x 290 x (10 150) 31 / 34 / Kč S-125PF1E5B 12,5 / 3,55 12,5 / 3,11 5,56 3, x 290 x (10 150) 32 / 35 / Kč S-140PF1E5B 14,0 / 4,40 14,0 / 3,69 5,38 3, x 290 x (10 150) 33 / 36 / Kč S-36PT2E5B* 3,6 3,6 960 x 235 x / 32 / Kč S-50PT2E5B* 5,0 5,0 960 x 235 x / 33 / Kč S-60PT2E5B** 6,0 / 1,50 6,0 / 1,25 6,8 A++ 4,6 A x 235 x / 34 / Kč S-71PT2E5B** 7,1 / 2,00 7,1 / 1,62 6,5 A++ 4,3 A x 235 x / 35 / Kč S-100PT2E5B 10,0 / 2,75 10,0 / 2,36 6,5 A++ 4,2 A x 235 x / 37 / Kč S-125PT2E5B 12,5 / 3,76 12,5 / 3,21 5,77 3, x 235 x / 40 / Kč S-140PT2E5B 14,0 / 4,70 14,0 / 3,78 5,49 3, x 235 x / 41 / Kč * jednotky použitelné jen pro TWIN aplikaci, ** jednotky použitelné pro split i TWIN aplikaci, *** pro modely nad 12,5kW jsou uvedené hodnoty SEER a SCOP podle EU / 2281/2016. Hodnoty SEER a SCOP jsou uvedené podle EU/626/2011 a platí pro jednofázové jednotky, pro třífázové použijte katalog. S - vnitřní jednotka; U - venkovní jednotka Kč Kč Kč Kč 24 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

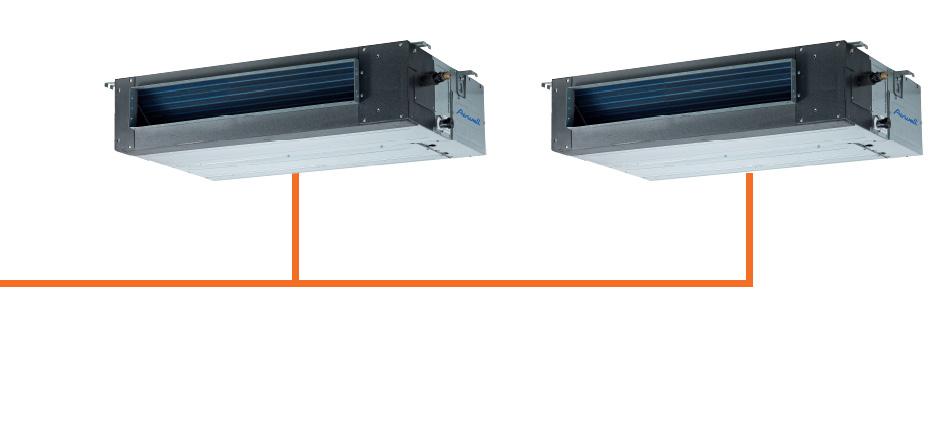

25 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE Twin aplikace Chladící výkon 7,1 (2 x 3,6) 10 (2 x 5,0) 12,5 (2 x 6,0) 14 (2 x 7,1) Venkovní jednotka U-71PZ2E5 U-100PZ2E5(8) U-125PZ2E5(8) U-140PZ2E5(8) Vnitřní jednotky 2x S-36P 2x S-50P 2x S-60P 2x S-71P Refnet 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM Simultánní provoz vnitřních jednotek se stejným nastavením Kombinace různých provedení vnitřních jednotek je povolena, velikost však musí být stejná KOMERČNÍ SYSTÉMY PACi ELITE (SPLIT, TWIN, TRIPLE, DOUBLE TWIN) Ekologické R32 Automatický restart Standardní filtrace Čerpadlo kondenzátu výtlak 850 mm (U2, Y2) Modely E5 jsou jednofázové, modely E8 jsou třífázové Možnost použít jako TWIN, TRIPLE a DOUBLE TWIN systém Jednoventilátorová venkovní jednotka do 7,1 kw Kompatibilní s řídícím systémem řady Panasonic ECOi VRF Volitelné infraovládání CZ-RWS3 nebo kabelové ovládání CZ-RTC5B Volitelné WiFi ovládání CZ-CAPWFC1 Použitelné pro nízkoteplotní chlazení interiéru až na 10 C Komerční systémy tepelné čerpadlo DC INVERTER R32-15 C až 43 C TOPENÍ do -20 C Venkovní jednotka Chladící výkon nom (min max) / příkon Topný výkon nom (min max) / příkon Vzduchový výkon chlazení / topení [m 3 /h] Potrubí plyn / kapalina Akustický tlak chlazení / topení Lp (1 m) Max. vzdálenost / převýšení [m] Cena za split U-36PZH2E5 3,6 (1,5 4,0) 4,0 (1,5 5,0) 2400 / / x 695 x / / Kč U-50PZH2E5 5,0 (1,5 5,6) 5,6 (1,5 6,5) 2400 / / x 695 x / / Kč U-60PZH2E5 6,0 (2,0 7,1) 7,0 (1,8 8,0) 2400 / / x 695 x / / Kč U-71PZH2E5** 7,1 (2,2 9,0) 8,0 (2,0 9,0) 3660 / / x 996 x / / Kč U-100PZH2E5** 10,0 (3,1 12,5) 11,2 (3,1 14,0) 7080 / / x 1416 x / / Kč U-125PZH2E5** 12,5 (3,2 14,0) 14,0 (3,2 16,0) 7500 / / x 1416 x / / Kč U-140PZH2E5** 14,0 (3,3 16,0) 16,0 (3,3 18,0) 7740 / / x 1416 x / / Kč U-71PZH2E8** 7,1 (2,2 9,0) 8,0 (2,0 9,0) 3660 / / x 996 x / / Kč U-100PZH2E8** 10,0 (3,1 12,5) 11,2 (3,1 14,0) 7080 / / x 1416 x / / Kč U-125PZH2E8** 12,5 (3,2 14,0) 14,0 (3,2 16,0) 7500 / / x 1416 x / / Kč U-140PZH2E8** 14,0 (3,3 16,0) 16,0 (3,3 18,0) 7740 / / x 1416 x / / Kč U-200PZH2E8** 19,5 (5,7 21,0) 22,4 (5,0 25,0) 9840 / / x 1500 x / / Kč U-250PZH2E8** 23,2 (6,1 27,0) 28,0 (5,5 29) 9600 / / x 1500 x / / Kč K2 Y2 U2 N1 F1 E3 T2 Vnitřní jednotka Chladící výkon / Provedení Označení příkon split Nástěnné Kazetové 4-výfukové 575 x 575 mm Kazetové 4-cestné 840 x 840 mm Topný výkon / příkon split Sezónní účinnost chlazení SEER*** Sezónní účinnost topení SCOP*** Externí statický tlak nominál (min max) [Pa] Akustický tlak Lp (1 m) Jednotková cena S-36PK2E5B** 3,6 / 0,74 4,0 / 0,81 8,0 A++ 4,9 A x 302 x / 31 / Kč S-45PK2E5B* 4,5 5, x 302 x / 34 / Kč S-50PK2E5B** 5,0 / 1,22 5,6 / 1,33 7,6 A++ 4,7 A x 302 x / 36 / Kč S-60PK2E5B** 6,1 / 1,58 7,0 / 1,57 7,2 A++ 4,8 A x 302 x / 44 / Kč S-71PK2E5B** 7,1 / 2,03 8,0 / 2,00 6,8 A++ 4,7 A x 302 x / 44 / Kč S-100PK2E5B** 9,5 / 2,91 9,5 / 2,39 6,4 A++ 4,1 A x 302 x / 45 / Kč S-36PY2E5B** 3,6 / 0,77 4,0 / 0,94 6,6 A++ 4,6 A x 288 x / 32 / Kč S-45PY2E5B* 4,5 5,2 583 x 288 x / 34 / Kč S-50PY2E5B** 5,0 / 1,36 5,6 / 1,62 6,4 A++ 4,3 A+ 583 x 288 x / 37 / Kč Dekorační panel CZ-KPY3BW (625 x 31 x 625 mm) (2,4 kg) Dekorační panel CZ-KPY3AW (700 x 31 x 700 mm) (2,4 kg) S-36PU2E5B** 3,6 / 0,69 4,0 / 0,73 8,5 A+++ 5,1 A x 256 x / 28 / Kč S-45PU2E5B* 4,5 5,2 840 x 256 x / 28 / Kč S-50PU2E5B** 5,0 / 1,16 5,6 / 1,19 8,2 A++ 4,9 A x 256 x / 29 / Kč S-60PU2E5B** 6,0 / 1,48 7,0 / 1,63 8,0 A++ 4,8 A x 256 x / 31 / Kč S-71PU2E5B** 7,1 / 1,75 8,0 / 1,86 7,7 A++ 4,8 A x 256 x / 31 / Kč S-100PU2E5B** 10,0 / 2,27 11,2 / 2,24 7,8 A++ 4,9 A x 319 x / 38 / Kč S-125PU2E5B** 12,5 / 3,29 14,0 / 3,04 7,68 4, x 319 x / 39 / Kč S-140PU2E5B 14,0 / 4,11 16,0 / 3,72 7,24 4,6 840 x 319 x / 40 / Kč Dekorační panel CZ-KPU3W (950 x 33,5 x 950 mm) (5 kg) Dekorační panel CZ-KPU3AW s Econavi (950 x 33,5 x 950 mm) (5 kg) Kč Kč Kč Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 25

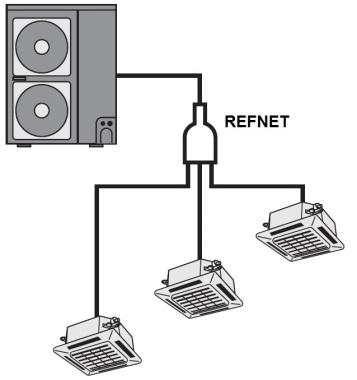

26 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE Vnitřní jednotka Chladící výkon / Provedení Označení příkon split Potrubní nízkotlaké Potrubní středotlaké Potrubní vysokotlaké Podstropní Topný výkon / příkon split Sezónní účinnost chlazení SEER*** Sezónní účinnost topení SCOP*** Externí statický tlak nominál (min max) [Pa] Akustický tlak Lp (1 m) Jednotková cena S-36PN1E5B** 3,6 / 0,93 4,0 / 0,91 5,1 A 880 x 250 x (10 80) 30 / 33 / Kč S-45PN1E5B* 4,5 5,2 880 x 250 x (10 80) 35 / 39 / Kč S-50PN1E5B** 5,0 / 1,47 5,6 / 1,60 5,1 A 880 x 250 x (10 80) 30 / 34 / Kč S-60PN1E5B** 6,0 / 1,76 7,0 / 1,84 6,0 A x 250 x (10 80) 31 / 36 / Kč S-71PN1E5B** 7,1 / 2,09 8,0 / 2,05 6,0 A x 250 x (10 80) 31 / 36 / Kč S-100PN1E5B** 10,0 / 2,53 11,2 / 2,80 6,0 A x 250 x (10 80) 32 / 37 / Kč S-125PN1E5B** 12,5 / 3,73 14,0 / 3,78 5,95 3, x 250 x (10 80) 33 / 38 / Kč S-140PN1E5B 14,0 / 4,45 16,0 / 4,45 5,84 3, x 250 x (10 80) 34 / 39 / Kč S-36PF1E5B** 3,6 / 0,76 4,0 / 0,84 6,1 A++ 4,3 A+ 800 x 290 x (10 150) 25 / 29 / Kč S-45PF1E5B* 4,5 5,2 800 x 290 x (10 150) 26 / 30 / Kč S-50PF1E5B** 5,0 / 1,24 5,6 / 1,34 5,9 A+ 4,2 A+ 800 x 290 x (10 150) 26 / 30 / Kč S-60PF1E5B** 6,0 / 1,63 7,0 / 1,69 6,4 A++ 4,3 A x 290 x (10 150) 26 / 32 / Kč S-71PF1E5B** 7,1 / 1,85 8,0 / 2,00 6,5 A++ 4,6 A x 290 x (10 150) 26 / 32 / Kč S-100PF1E5B** 10,0 / 2,42 11,2 / 2,60 6,2 A++ 4,4 A x 290 x (10 150) 31 / 34 / Kč S-125PF1E5B** 12,5 / 3,55 14,0 / 3,48 5,88 4, x 290 x (10 150) 32 / 35 / Kč S-140PF1E5B 14,0 / 4,30 16,0 / 4,38 5,73 4, x 290 x (10 150) 33 / 36 / Kč S-200PE3E5B 19,5 / 6,06 22,4 / 6,21 5,25 3, x 486 x (75 180) 41 / 44 / Kč S-250PE3E5B 23,2 / 7,46 28,0 / 8,21 4,84 3, x 486 x (75 200) 42 / 45 / Kč S-36PT2E5B** 3,6 / 0,71 4,0 / 0,77 7,2 A++ 4,8 A x 235 x / 32 / Kč S-45PT2E5B* 4,5 5,2 960 x 235 x / 33 / Kč S-50PT2E5B** 5,0 / 1,20 5,6 / 1,29 7,0 A++ 4,6 A x 235 x / 33 / Kč S-60PT2E5B** 6,0 / 1,47 7,0 / 1,58 7,2 A++ 4,7 A x 235 x / 34 / Kč S-71PT2E5B** 7,1 / 1,88 8,0 / 1,93 6,7 A++ 4,6 A x 235 x / 35 / Kč S-100PT2E5B** 10,0 / 2,47 11,2 / 2,60 7,0 A++ 4,6 A x 235 x / 37 / Kč S-125PT2E5B** 12,5 / 3,62 14,0 / 3,51 6,59 4, x 235 x / 40 / Kč S-140PT2E5B 14,0 / 4,52 16,0 / 4,36 5, x 235 x / 41 / Kč * jednotky použitelné jen pro aplikaci TWIN, TRIPLE, DOUBLE TWIN, ** jednotky použitelné pro split i TWIN, TRIPLE, DOUBLE TWIN aplikaci *** pro modely nad 12,5 kw jsou uvedené hodnoty SEER a SCOP podle EU/2281/2016 Hodnoty SEER a SCOP jsou uvedené podle EU/626/2011 a platí pro jednofázové jednotky, pro třífázové použijte katalog. S - vnitřní jednotka; U - venkovní jednotka KOMERČNÍ SYSTÉMY PACI ELITE (SPLIT, TWIN, TRIPLE, DOUBLE TWIN) Twin aplikace Triple aplikace Double twin aplikace REFNET REFNET REFNET REFNET REFNET Simultánní provoz vnitřních jednotek se stejným nastavením. Kombinace různých provedení vnitřních jednotek je povolena. APLIKACE TWIN Chladící výkon 7,1 (2 x 3,6) 10 (2 x 5,0) 12,5 (2 x 6,0) 14 (2 x 7,1) 20 (3 x 7,1) 25 (2 x 12,5) Venkovní jednotka U-71PZH2E* U-100PZH2E* U-125PZH2E* U-140PZH2E* U-200PZH2E8 U-250PZH2E8 Vnitřní jednotky 2x S-36P 2x S-50P 2x S-60P 2x S-71P 2x S-100P 2x S-125P Refnet 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P224BK2BM 1x CZ-P680BK2BM APLIKACE DOUBLE TWIN TRIPLE Chladící výkon 12,5 (4 x 3,6) 20 (4 x 5,0) 25 (4 x 6,0) 10 (3 x 3,6) 12,5 (3 x 4,5) 14 (3 x 5,0) 20 (3 x 7,1) Venkovní jednotka U-125PZH2E* U-200PZH2E8 U-250PZH2E8 U-100PZH2E* U-125PZH2E* U-140PZH2E* U-200PZH2E8 Vnitřní jednotky 4x S-36P 4x S-50P 4x S-60P 3x S-36P 3x S-45P 3x S-50P 3x S-71P 1x CZ-P680BK2BM 1x CZ-P680BK2BM Refnet 3x CZ-P224BK2BM 1x CZ-P3HPC2BM 1x CZ-P3HPC2BM 1x CZ-P3HPC2BM 1x CZ-P3HPC2BM 2x CZ-P224BK2BM 2x CZ-P224BK2BM POZNÁMKY 26 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

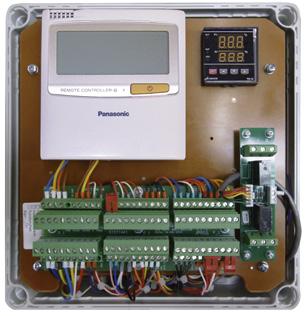

27 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE KOMERČNÍ SYSTÉMY PACI ELITE (NÍZKOTEPLOTNÍ APLIKACE DO 8 C) Vhodné řešení pro vinné sklepy, sklady, obchody Chlazení až na 8 C mokré teploty Povinné příslušenství - kabelový ovladač CZ-RTC5B Zabránění růstu bakterií a zvýšení bezpečnosti potravin Různé provedení vnitřních jednotek: kazetové 4-cestné U2, podstropní T2, potrubní nízkotlaké PN1, potrubní středotlaké PF1 K2 U2 N1 F1 T2 Venkovní suchá teplota -5 C (-15 C) až 43 C Vnitřní mokrá teplota 8 C až 24 C Vnitřní suchá teplota 10 C až 30 C Chladiaci výkon 3,5kW 4,9kW 5,8kW 6,9kW 9,3kW 11,6kW 13,6kW 18,5kW 23,2kW VENKOVNÍ JEDNOTKA ELITE VNITŘNÍ JEDNOTKA NÁSTĚNNÁ * VNITŘNÍ JEDNOTKA KAZETOVÁ 840x840 VNITŘNÍ JEDNOTKA PODSTROPNÍ VNITŘNÍ JEDNOTKA POTRUBNÍ NÍZKOTLAKÁ VNITŘNÍ JEDNOTKA POTRUBNÍ STŘEDOTLAKÁ U-36PZH2 U-50PZH2 U-60PZH2 U-71PZH2 U-100PZH2 U-125PZH2 U-140PZH2 U-200PZH2 U-250PZH2 S-60PK2* S-71PK2* S-100PK2* S-60PK2* + S-60PK2* S-71PK2* + S-71PK2* S-71PK2* + S-71PK2* S-60PU2 S-71PU2 S-100PU2 S-125PU2 S-140PU2 S-140PU2 S-60PT2 S-71PT2 S-100PT2 S-125PT2 S-140PT2 S-140PT2 S-60PN1 S-71PN1 S-100PN1 S-125PN1 S-140PN1 S-140PN1 S-60PF1 S-71PF1 S-100PF1 S-125PF1 S-140PF1 S-140PF1 S-100PK2* + S-100PK2* S-100PU2 + S-100PU2 S-100PT2 + S-100PT2 S-100PN1 + S-100PN1 S-100PF1 + S-100PF1 - - S-125PU2 + S-125PU2 S-125PT2 + S-125PT2 S-125PN1 + S-125PN1 S-125PF1 + S-125PF1 S-140PU2 + S-140PU2 S-140PT2 + S-140PT2 S-140PN1 + S-140PN1 S-140PF1 + S-140PF1 * - nástěnné jednotky mají menší výparník a proto dosahují maximálně teplotu 12 C V závislosti na požadovaném výkonu je některé kombinace nutné instalovat jako TWIN aplikaci. AHU Kit (3,6 23,2 kw) komunikační modul pro napojení venkovních jednotek PACi na externí výparník Možnost montáže do exteriéru. Součástí dodávky jsou 3 snímače teploty (4 u modelu PAH2): snímač teploty nasávaného vzduchu TA (resp. teplota obsluhovaného prostoru) snímač teploty kapalného chladiva E1 snímač teploty středně přehřátého chladiva E2 Automatické řízení výkonu podle rozdílu mezi požadovanou teplotou a teplotou TA. Možné dálkové omezování výkonu pomocí signálu 0 10 V (PAH2M, PAH2) nebo dálková změna požadované teploty pomocí signálu 0 10 V (PAH2M, PAH2). Elektrické napájení 1~230 V / 50 Hz. Komunikace mezi venkovní jednotkou a AHU kitem Kondenzační jednotka PACi Potrubí kapalina / plyn Externí ovládání Snímače teploty Vzduchotechnická jednotka PAH2L (LIGHT) kontakt na dálkové ON / OFF (přes svorky desky PAW-T10) lokální ovládání změny pracovního režimu a požadované teploty signály provoz, generální alarm PAH2M (MEDIUM) kontakt na dálkové ON / OFF (přes digitální vstupy na svorkovnici) lokální nebo dálkové ovládání změny pracovního režimu (chlaz./topení) lokální nebo dálkové ovládání změny požadované teploty přes 0 10 V dálkové omezení výkonu přes 0 10 V (pouze jednotky PACi ELITE) signály provoz, generální alarm, odmrazovaní, režim atd. PAH2 (DELUXE) kontakt na dálkové ON / OFF (přes svorky desky PAW-T10 nebo dig. vstupy) lokální nebo dálkové ovládání změny pracovního režimu (chlaz./topení) lokální nebo dálkové ovládání změny požadované teploty přes 0 10 V dálkové omezení výkonu přes 0 10 V (pouze jednotky PACi ELITE) termostat a snímač teploty PT100, pro automatickou korekci požadované teploty ekvitermně signály provoz, generální alarm Označení Rozsah výkonu Napájecí kabel [mm 2 ] Proud [A] Nominální spotřeba [W] Krytí Cena PAW-280PAH2L 3,6 až 23,2 278 x 278 x x 1,5 0,1 18 IP65 3, Kč PAW-280PAH2M 3,6 až 23,2 278 x 278 x x 1,5 0,1 18 IP65 4, Kč PAW-280PAH2 3,6 až 23,2 278 x 278 x x 1,5 0,1 18 IP65 4, Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 27

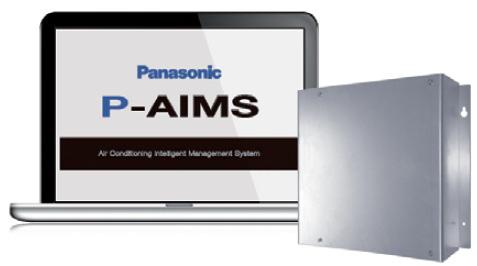

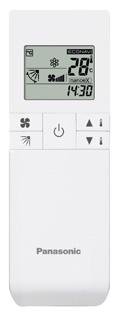

28 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PŘÍSLUŠENSTVÍ PRO SYSTÉMY PACi CZ-RWS3 CZ-RWRC3 CZ-RWRU3 CZ-RWRT3 CZ-RTC5B CZ-RTC6 CZ-CSRC3 CZ-CENSC1 CZ-ANC3 CZ-64ESMC3 CZ-256ESMC3 CZ-CAPWFC1 PAW-RC2-MBS-4 PAW-PACR3 CZ-CSWKC2 CZ-CWEBC2 Označení Popis Cena LOKÁLNÍ OVLÁDÁNÍ CZ-RWS3 Infraovládání pro nástěnné jednotky K2 a kazetové jednotky Y2 (přijímač je zabudovaný v jednotkách, přesuňte DIP SW502 do polohy ON) Kč CZ-RWS3+CZ-RWRC3 Infraovládání a přijímač pro potrubní jednotky F1, N1, E3 (univerzální řešení, možné použít pro všechny typy vnitřních jednotek) Kč CZ-RWS3+CZ-RWRU3W Infraovládání a přijímač pro kazetové jednotky U Kč CZ-RWS3+CZ-RWRT3 Infraovládání a přijímač pro podstropní jednotky T Kč CZ-RTC5B Vylepšený kabelový ovladač s podsvícením, časovačem, spotřebou energie, dotykovými tlačítky, Econavi a Datanavi funkcí Kč CZ-RTC6 Kabelový ovladač Kč CZ-RTC6BL Kabelový ovladač s Bluetooth Kč CZ-CSRC3 Dálkový snímač prostorové teploty Kč CZ-CENSC1 Snímač Econavi (vyžaduje ovladač s Econavi funkcí (CZ-RWS3 nebo CZ-RTC5B)) Kč CENTRÁLNÍ OVLÁDÁNÍ CZ-ANC3 Ovladač ON / OFF (napojení max. 64 jednotek, 16 skupin) Kč CZ-64ESMC3 Systémový centrální ovladač (napojení max. 64 jednotek, ovládání 64 skupin), se zabudovaným týdenním časovačem Kč CZ-256ESMC3 Inteligentní dotykový panel (napojení max. 256 jednotek, 64 jednotek x 4 systémy), zjednodušené rozpočítávaní nákladů Kč DÁLKOVÉ ŘÍZENÍ CZ-CAPWFC1 Wifi ovládání (ovládání max.10 různých míst s 20 jednotkami, 1 adaptér pro 1 jednotku nebo skupinu 8 vnitřních jednotek přes master/slave) Kč CZ-CFUSCC-1 Panasonic AC smart cloud, internetové cloud ovládání, max. 128 jednotek Kč PAW-RC2-MBS-1 Modbus rozhraní, napojení na 1 systém Kč PAW-RC2-MBS-4 Modbus rozhraní, napojení na 4 nezávislé systémy Kč PAW-PACR3 Modul pro střídání a redundanci 2 nebo 3 jednotek PACi (obsahuje PAW-T10 desky) Kč CZ-CFUNC2 Komunikační adaptér pro venkovní jednotku (max. 128 jednotek) Kč CZ-CAPDC2 Modul Seri-Para I / O pro venkovní jednotku (max. 4 jednotky) Kč CZ-CAPC3 ON/OFF ovládání externích zařízení Kč CZ-CAPBC2 Modul Seri-Para I / O pro vnitřní jednotku (max. 1 skupina / 8 vnitřních jednotek) Kč CZ-CSWKC2 Základní software P-AIMS Kč CZ-CSWAC2 Doplňkový software pro rozpočet spotřeby nákladů Kč CZ-CSWWC2 Doplňkový software pro webovou aplikaci Kč CZ-CSWGC2 Doplňkový software pro zobrazení objektů Kč CZ-CSWBC2 Doplňkový software pro rozhraní BACnet Kč CZ-CWEBC2 Webové rozhraní Kč DOPLŇKOVÉ PŘÍSLUŠENSTVÍ CZ-P224BK2BM Refnet Kč CZ-P3HPC2BM Refnet Kč CZ-P680BK2BM Refnet Kč CZ-T10 Kabel externí řízení (blokování provozu, blokování ovladače, výstupy stav provozu, generální alarm) 260 Kč PAW-T10 Deska s kabelem CZ-T10 propojeným na svorky Kč 28 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

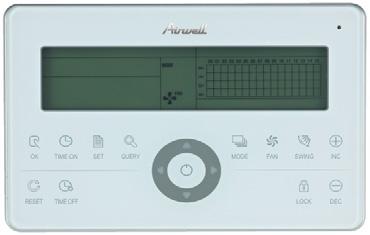

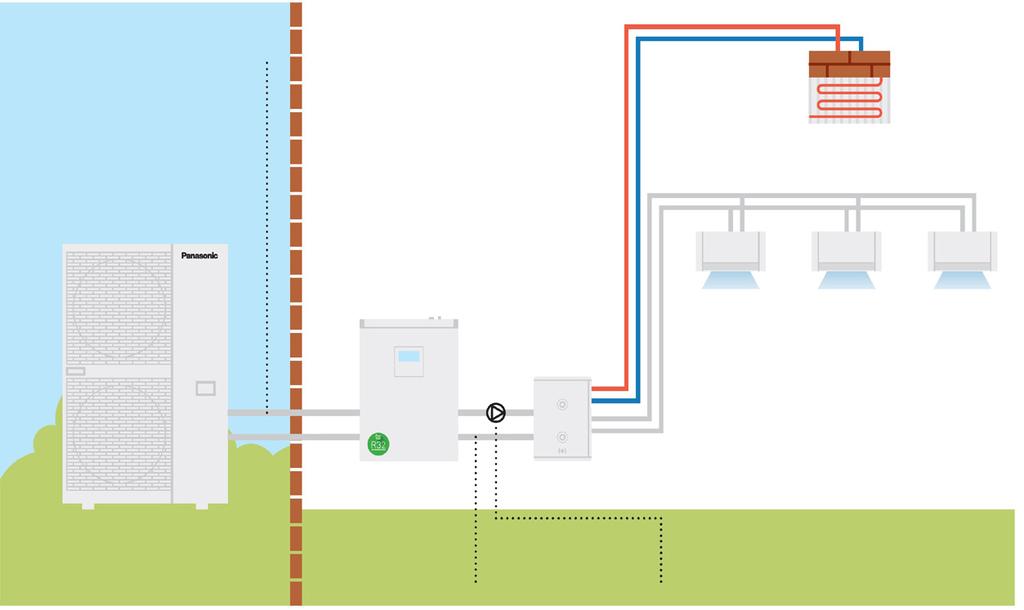

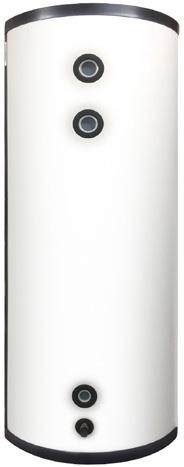

29 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PŘÍSLUŠENSTVÍ PRO SYSTÉMY PACi ZÁSOBNÍK PRO HT - topná a chladící voda Vhodné pro domácnosti nebo komerční objekty Připojení na podlahové vytápění, radiátory nebo fancoily Nádrž a výměník z nerezu Hrubá tepelná izolace (70 mm) Bez potřeby záložního ohřívače Chladicí okruh připojen přímo na zásobník Vysoká účinnost a úspora místa Výměník o délce 52 m a objemu 316 l Energetická třída A +++ Připojení vody R 1 1/4 R32 do -15 C TOPENÍ do -20 C VÝSTUPNÍ VODA 5 C až 45 C Venkovní jednotka Zásobník Topný výkon / COP A7W45 * [KW] Energetická třída Chladicí výkon A35W7 [KW] Objem zásobníku [l] Potrubí plyn / kapalina Akustický tlak Lp (1 m) [DB (A)] Max. vzdálenost / převýšení [m] Jednotková cena PAW-VP380L Ø 690 x Kč 23 / 3,26 A+++ 12, / / 30 U-200PZH2E8 980 x 1500 x Kč Ovladač PAW-VP-RTC5B-PAC Kč TEPLOVODNÍ VÝMĚNÍK - topná a chladicí voda Výměník pro přípravu topné a chladící vody Vhodné pro malé kanceláře a komerční objekty Připojení na podlahové vytápění, radiátory nebo fancoily Zabudovaný průtokový spínač (flowswitch) a vodní filtr Instalace na podlahu nebo na stěnu Kompaktní a lehký design Vysoká účinnost a úspora místa Připojení vody R 1 1/4 R32 do -15 C TOPENÍ do -20 C VÝSTUPNÍ VODA 5 C až 50 C Venkovní jednotka Výměník Topný výkon / COP A7W45 * [KW] Energetická třída Chladicí výkon A35W7 [KW] Objem zásobníku [l] Potrubí plyn / kapalina Akustický tlak Lp (1 m) [DB (A)] Max. vzdálenost / převýšení [m] Jednotková cena PAW-200W5APAC 455 x 550 x Kč 23 / 2,98 A / 3, / / 30 U-200PZH2E8 980 x 1500 x / Kč PAW-250W5APAC 455 x 550 x Kč 28 / 2,95 A / 2, / / 30 U-250PZH2E8 980 x 1500 x / Kč Chladivové potrubí Podlahové vytápění Venkovní jednotka Teplovodní výměník Akumulační nádrž Vstupní voda Fancoily Vodní potrubí Čerpadlo * Objem akumulační / vyrovnávací nádrže musí být alespoň 10 litrů / kw. Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 29

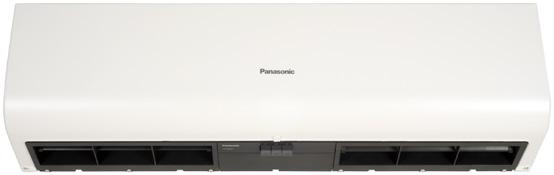

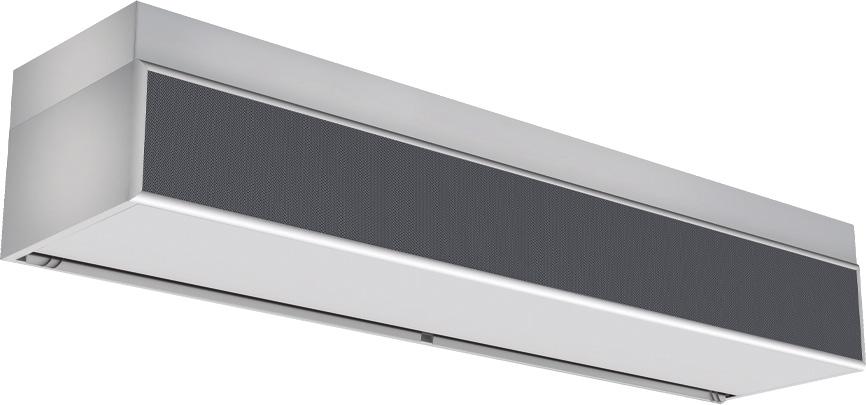

30 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE Vzduchové clony s výparníkem napojitelným na kondenzační jednotky PACi EC ventilátory pro nízkou spotřebu energie Výparník s přímým chlazením Odvod kondenzátu pro chlazení Provedení HS s max. instalační výškou 3 m Provedení LS s max. instalační výškou 2,7 m Elektrické napájení 1~230 V / 50 Hz Označení Chladící výkon * Topný výkon výfuk 30 C / 35 C / 40 C ** Instalační výška zlá / std. / ideální [m] Potrubí plyn / kapalina Akustický tlak Lp (1 m) Cena PAW-10PAIRC-LS 6,1 7, / x 260 x Kč PAW-15PAIRC-LS 9, / x 260 x Kč PAW-20PAIRC-LS / x 260 x Kč PAW-25PAIRC-LS / x 260 x Kč PAW-10PAIRC-HS 9,1 11, / x 260 x Kč PAW-15PAIRC-HS 13 15, / x 260 x Kč PAW-20PAIRC-HS 19,5 23, / x 260 x Kč PAW-25PAIRC-HS 23,7 27, / x 260 x Kč * teplota vzduchu na vstupu / výstupu +27 C / +18 C, ** teplota vzduchu na vstupu / výstupu +20 C / +33 C Vzduchové clony elektrické Zvýšený vzduchový výkon Jednoduchá instalace a údržba Elektrické napájení 1~230 V / 50 Hz Označení Vzduchový výkon [m 3 /h] El. příkon [W] Akustický tlak Lp (1 m) Cena FY-3009U1 920 / / x 231,5 x / 48, Kč FY-3012U / / x 231,5 x ,5 / 48,5 14, Kč FY-3015U / / x 231,5 x / 51, Kč PORUCHOVÉ KÓDY NA OVLADAČI PACI (AHU KIT PAH2) E03 E04 E05 E06 E07 E08 E09 E12 E15 E16 E18 E20 F01 F02 F04 F06 F07 F08 F10 F12 F31 L04 AHU kit neumí přijmout signál z centrálního ovladače AHU kit neumí přijmout signál z venkovní jednotky AHU kit neumí poslat signál do venkovní jednotky Venkovní jednotka neumí přijmout signál z AHU kitu Venkovní jednotka neumí poslat signál do AHU kitu Dvě stejné adresy AHU kitů Více ovladačů nastavených jako Master Probíhá automatické adresování; start automatického adresování je zakázán Nekompatibilní velikost jednotek přestřihněte jumper JP001 na venkovní jednotce Nekompatibilní Porucha komunikace skupinového řízení AHU kity nejsou v automatickém adresování Problém se snímačem teploty E1 na vstupu do výměníku Problém se snímačem teploty E2 uprostřed výměníku Problém se snímačem teploty na výtlaku kompresoru TD Problém se snímačem teploty na vstupu do výměníku venkovní jednotky C1 Problém se snímačem teploty ve středu výměníku venkovní jednotky C2 Problém se snímačem teploty okolí na venkovní jednotce TO Problém se snímačem teploty TA na nasávání vzduchu / v prostoru Problém se snímačem teploty na sání kompresoru TS Problém s pamětí EEPROM ve venkovní jednotce Dvě nebo více stejných adres venkovních jednotek L08 Není nastavena adresa AHU kitu L09 Nenastaveno výkonové číslo AHU kitu L10 Nenastavený výkon venkovní jednotky L13 Nesprávně nastavený typ AHU kitu L18 Porucha 4-cestného ventilu P01 Porucha vstupu BLOWER INPUT porucha ventilátoru manuální reset P03 Vysoká teplota na výtlaku kompresoru nad 106 C P04 Vysokotlaká ochrana na chladicím okruhu P05 Nesprávný sled fází (nebo chybějící fáze) P10 Problém s plovákem zkontrolujte propojení svorek FS1, FS2 v sekci B P13 Alarm ventil otevřený P14 Porucha snímače O2 P15 Nedostatek chladiva P16 Proudová ochrana kompresoru P22 Problém s ventilátorem venkovní jednotky (inverter) P29 Porucha INV kompresoru, driver P31 Problém se skupinovým řízením H01 Proudová ochrana H02 Problém s PAM H03 Porucha snímače měření proudu CT H05 Odpojený snímač teploty na výtlaku kompresoru H31 Problém s HIC 30 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

31 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PŘÍSLUŠENSTVÍ PRO KLIMATIZACI Průřezy a počty kabelů, jištění Záruka 36 měsíců RCW 8 Jednoduchý nástěnný ovladač 1 jednotka Podsvícení displeje Zpožděné zapnutí / vypnutí Funkce I-feel RCW 11 Jednoduchý nástěnný ovladač 1 jednotka nebo TWIN Podsvícení displeje Zpožděné zapnutí / vypnutí Funkce I-feel Týdenní časovač RCW 21 Centrální ovladač Podsvícení displeje Max. 64 jednotek Zpožděné zapnutí / vypnutí Funkce I-feel Týdenní časovač Kód produktu Příslušenství HDH HKD Kontakt pro generální alarm - obsahuje - obsahuje obsahuje 7ACEL1788 Kontakt pro dálkové ZAP/VYP volitelné obsahuje obsahuje obsahuje obsahuje Kč 7ACEL1740 Infraovládání RC08C obsahuje obsahuje obsahuje obsahuje obsahuje volitelné Kč 7ACEL1706 Jednoduchý nástěnný ovladač RCW 8 - volitelné FDM XDM 012 volitelné (modely 012) CDM DDM Cena Kč 7ACEL1774 Vylepšený nástěnný ovladač RCW 11 - volitelné volitelné obsahuje Kč 7ACEL1777 Centrální ovladač RCW 21 (max. 64 jed.) - volitelné volitelné volitelné Kč 7ACEL1778 Kabelový ovladač RCW 22 volitelné - - volitelné (modely 018) Kč 7ACEL1710 Diagnostická sada volitelné volitelné volitelné volitelné volitelné Kč 7ACEL1744 WiFi USB modul Air-Net obsahuje volitelné Kč * pouze pro modely do výkonu 10 kw ELEKTRICKÉ SPECIFIKACE JEDNOTEK Průřezy a počty kabelů, jištění Záruka 36 měsíců Označení a velikost jednotky HDH (split) HKD (split) XDM, FDM, CDM, DDM (split) YDZC, (multisplit) Přívod el. napájení El. napájení [f / V / Hz] Vnitřní jednotka Kabel Elektrické napájení Komunikace Jištění El. napájení [f / V / Hz] Venkovní jednotka Kabel Jištění Funkce kabelů Propojovací kabel [mm 2 ] 009, 012, 018 do venkovní jednotky /230/50 3 x 1,5 mm 2 16 A fáze, nula, zem 5 x 1,5 2x (fáze, nula, zem, komunikace) 024 do venkovní jednotky /230/50 3 x 2,5 mm 2 20 A fáze, nula, zem 5 x 2,5 2x (fáze, nula, zem, komunikace) 009, 012, 018 do venkovní jednotky /230/50 3 x 1,5 mm 2 16 A fáze, nula, zem 5 x 1,5 2x (fáze, nula, zem, komunikace) 024 do venkovní jednotky /230/50 3 x 2,5 mm 2 20 A fáze, nula, zem 5 x 2,5 2x (fáze, nula, zem, komunikace) 012 do venkovní jednotky /230/50 3 x 1,5 mm 2 16 A fáze, nula, zem 5 x 1,5* 2x (fáze, nula, zem, komunikace) 018 do venkovní jednotky /230/50 3 x 2,5 mm 2 16 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 024 do vnitřní i venkovní jednotky 1/230/50 3 x 1,5 mm 2 10 A 1/230/50 3 x 2,5 mm 2 20 A fáze, nula, zem 2 x 0,5 (stíněný) 2x komunikace 036 H91 do vnitřní i venkovní jednotky 1/230/50 3 x 1,5 mm 2 10 A 1/230/50 3 x 4,0 mm 2 32 A fáze, nula, zem 2 x 0,5 (stíněný) 2x komunikace 036 H93 do vnitřní i venkovní jednotky 1/230/50 3 x 1,5 mm 2 10 A 3/400/50 5 x 2,5 mm 2 20 A 3x (fáze, nula, zem) 2 x 0,5 (stíněný) 2x komunikace 048, 060 H93 do vnitřní i venkovní jednotky 1/230/50 3 x 1,5 mm 2 10 A 3/400/50 5 x 4,0 mm 2 25 A 3x (fáze, nula, zem) 2 x 0,5 (stíněný) 2x komunikace 2-18 do venkovní jednotky /230/50 3 x 2,5 mm 2 16 A fáze, nula, zem 2 x (4 x 1,5 ) 2x (fáze, nula, zem, komunikace) 3-27 do venkovní jednotky /230/50 3 x 2,5 mm 2 20 A fáze, nula, zem 3 x (4 x 1,5 ) 3x (fáze, nula, zem, komunikace) 4-36 do venkovní jednotky /230/50 3 x 4,0 mm 2 25 A fáze, nula, zem 4 x (4 x 1,5 ) 4x (fáze, nula, zem, komunikace) 5-42 do venkovní jednotky /230/50 3 x 4,0 mm 2 25 A fáze, nula, zem 5 x (4 x 1,5 ) 5x (fáze, nula, zem, komunikace) Funkce kabelů Údaje jsou informativní. Za správný návrh průřezu kabelu a jištění odpovídá instalační firma. Potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. Jističe s motorickou charakteristikou (C, D). * pokud se nepožaduje funkce 1 W stand-by, u modelů CDM a DDM 012 je možné použít i 4 žilový propojovací kabel pro uchycení venkovních jednotek na konzoly Venkovní jednotky split 009 A x B 012 A x B 018 A x B 024 A x B 036 A x B YHDH 487 x x x x 335 YKD R x x x x , 060 A x B YDFA 514 x x x x x 404 B Venkovní jednotky multisplit 2 18 A x B 3 27 A x B 4-36, 5 42 A x B YDZC 514 x x x 403 Předplněné vzdálenosti a doplnění chladiva Typy jednotek Velikost Typ chladiva YHDH, YKD, YDFA Předplněná vzdálenost Doplnění Propojovací potrubí 009, 012 R32 5 m 12 g/m 10 / R32 5 m 12 g/m 12 / R32 5 m 24 g/m 16 / R32 5 m 24 g/m 16 / 10 YSDM 048 R410A 5 m 30 g/m 19 / 10 Typy jednotek Velikost Typ chladiva YDZC Předplněná vzdálenost Doplnění 2 18 R32 15 m 12 g/m 3 27 R32 22,5 m 12 g/m Propojovací potrubí 10 / 6 (pro 009 a 012), 12 / 6 (pro 018) 4 36 R32 30 m 12/24 g/m* 10 / 6 (pro 009 a 012), 12 / 6 (pro 018), 5 42 R32 37,5 m 12/24 g/m* 16 / 10 (pro 024) * 24 g/m pro potrubí kapalina s průměrem 10 mm. Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 31

32 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PŘÍSLUŠENSTVÍ PRO KLIMATIZACI CZ-RDxxx CZ-RL511D CZ-TACG1 PAW-AC-KNX-1i PAW-AC-MBS-1 PAW-AC-ENO-1l Příslušenství VZ Z, XZ TZ PZ TKEA UFE UB4 UD3 Cena Nástěnný kabelový ovladač CZ-RD514C volitelné volitelné volitelné obsahuje volitelné Kč Nástěnný kabelový ovladač CZ-RD52CP - volitelné obsahuje Kč Infraovládání Sky Remode CZ-RL511D obsahuje obsahuje obsahuje obsahuje volitelné Kč WiFi ovládání Panasonic CZ-TACG1* volitelné volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč Rozhraní KNX PAW-AC-KNX-1i* volitelné volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč Rozhraní EnOcean* volitelné volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč Rozhraní ModBus PAW-AC-MBS-1* volitelné volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč CZ-CAPRA1 připojení na PACi řízení* volitelné volitelné volitelné volitelné volitelné volitelné volitelné volitelné Kč * připojení na port CN-CNT, tzn. je možné použít pouze jedno příslušenství současně ELEKTRICKÉ SPECIFIKACE JEDNOTEK Průřezy a počty kabelů, jištění VZ, Z, XZ, TZ(WKE), FZ, PZ, TKEA (split) UFE, UB4, UD3 (split) CU-xZ (multisplit) PACi Standard PZ PACi Elite PZH (split) Označení a velikost jednotky Přívod el. napájení El. napájení [f/v/hz] Vnitřní jednotka Elektrické napájení Komunikace Typ kabelu CS vnitřní jednotka, CU venkovní jednotka; Údaje jsou informativní. Za správný návrh průřezu kabelu odpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. Jištění El. napájení [f/v/hz] Venkovní jednotka Typ kabelu [mm 2 ] Funkce kabelů Propojovací kabel [mm 2 ] Funkce kabelů 20, 35, 42 do vnitřní jednotky 1/230/50 3 x 1,5 mm 2 16 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 50, 60 do vnitřní jednotky 1/230/50 3 x 2,5 mm 2 16 A fáze, nula, zem 4 x 2,5 fáze, nula, zem, komunikace 71 do vnitřní jednotky 1/230/50 3 x 2,5 mm 2 20 A fáze, nula, zem 4 x 2,5 fáze, nula, zem, komunikace 20, 35, 42 do venkovní jednotky /230/50 3 x 1,5 16A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 50, 60 do venkovní jednotky /230/50 3 x 2,5 16A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 71 do venkovní jednotky /230/50 3 x 2,5 20A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 2Z do venkovní jednotky /230/50 3 x 1,5 16A fáze, nula, zem 2 x (4 x 1,5 ) 2x (fáze, nula, zem, komunikace) 3Z do venkovní jednotky /230/50 3 x 2,5 16A fáze, nula, zem 3 x (4 x 1,5 ) 3x (fáze, nula, zem, komunikace) 4Z do venkovní jednotky /230/50 3 x 2,5 20A fáze, nula, zem 4 x (4 x 1,5 ) 4x (fáze, nula, zem, komunikace) 5Z do venkovní jednotky /230/50 3 x 4,0 25A fáze, nula, zem 5 x (4 x 1,5 ) 5x (fáze, nula, zem, komunikace) 36, 50 E5 do vnitřní i venkovní jednotky 1/230/50 3 x 1,5 mm 2 10 A 1/230/50 3 x 2,5 16A fáze, nula, zem 2 x 0,75 (stíněný) 2x komunikace 60, 71 E5 do vnitřní i venkovní jednotky 1/230/50 3 x 2,5 mm 2 16 A 1/230/50 3 x 2,5 20A fáze, nula, zem 2 x 0,75 (stíněný) 2x komunikace 100, 125, 140 E5 do vnitřní i venkovní jednotky 1/230/50 3 x 2,5 mm 2 16 A 1/230/50 3 x 4,0 32A fáze, nula, zem 2 x 0,75 (stíněný) 2x komunikace 71, 100 E8 do vnitřní i venkovní jednotky 1/230/50 3 x 2,5 mm 2 16 A 3/400/50 5 x 2,5 16A 3x fáze, nula, zem 2 x 0,75 (stíněný) 2x komunikace 125, 140 E8 do vnitřní i venkovní jednotky 1/230/50 3 x 2,5 mm 2 16 A 3/400/50 5 x 2,5 20A 3x fáze, nula, zem 2 x 0,75 (stíněný) 2x komunikace 200, 250 E8 do vnitřní i venkovní jednotky 1/230/50 3 x 2,5 mm 2 16 A 3/400/50 5 x 4,0 25A 3x fáze, nula, zem 2 x 0,75 (stíněný) 2x komunikace Jištění pro uchycení venkovních jednotek na konzoly A Venkovní jednotky split 20, 25 A x B 35 A x B 42 A x B 50 A x B 60, 71 A x B 36, 50, 60 A x B 71 A x B 100, 125, 140 A x B CU-VZ 570 x x 330 CU-Z 570 x x x x x 361 CU-TZ (WKE)*, CU-PZ 570 x x x x x 361* CU-TKEA 540 x x x x x 361 CU-Z*UBEA 570 x x x x 361 U-*PZ2 (PACi STANDARD) 613 x x x 412,5 200, 250 A x B U-*PZH2 (PACi ELITE) 613 x x x x 412,5 * - CU-TZ60WKE má rozměr pro konzolu 540 x 330mm Venkovní jednotky multisplit CU-2Z35, CU-2Z41, CU-2Z50 A x B CU-3Z52, CU-3Z68 A x B CU-4Z68 A x B CU-4Z80, CU-5Z90 A x B CU-xZ 540 x x x x 381 Typy jednotek Velikost Typ chladiva Předplněná vzdálenost Doplnění Propojovací potrubí CU-VZ 9, 12 R32 7,5 m 20 g/m 10 / 6 CU-Z, CU-TZ*, CU-PZ, CU-TKEA, CU-Z*UBEA CU-xZ (multisplit) * - CU-TZ60WKE je předplněná na 10m 20, 25, 35 R32 7,5 m 10 g/m 10 / 6 42 R32 7,5 m 10 g/m 12 / 6 50, 60 R32 7,5 m 15 g/m 12 / 6 71 R32 10 m 25 g/m 16 / 6 35, 41, 50 R32 20 m 15 g/m 10 / 6 52 R32 30 m 20 g/m 10 / 6 68 R32 30 m 20 g/m 16 / 10 (pro IU 16 až 50) 80, 90 R32 45 m 20 g/m 12 / 6 (pro IU 60 až 71) Typy jednotek PACi Standard PZ PACi Elite PZH Velikost Typ chladiva Předplněná vzdálenost Doplnění Propojovací potrubí 60, 71 R32 30 m 35 g/m 16 / , 125 R32 30 m 45 g/m 16 / R32 30 m 45 g/m 16 / 10 36, 50 R32 30 m 20 g/m 12 / 6 60 R32 30 m 35 g/m 16 / 10 71, 100 R32 30 m 45 g/m 16 / , 140 R32 30 m 45 g/m 16 / R32 30 m 60 g/m 25 / R32 30 m 80 g/m 25 / Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

33 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PŘÍSLUŠENSTVÍ PRO KLIMATIZACI JA-03 ZKX-C/TE-06 NT-03 Kód Pops Cena NT-03 Infračervený dálkový ovladač (v balení u CUA, CCB, CCR) 720 Kč ZKX-C/TE-06 Kabelový nástěnný ovladač + propojovací kabel (v balení u CTA, CTB, CTH) Kč ZSP-D SP-D157 Dotykový kabelový ovladač, propojovací kabel 5m (3pin), kabelový převodník (3pin-5pin) Kč Příslušenství CS CUA CCB, CCR CTA, CTB CSG, CST,CZA CSC Cena Kontakt pro generální alarm - obsahuje obsahuje obsahuje obsahuje obsahuje - Kontakt pro dálkové ZAP / VYP - obsahuje obsahuje obsahuje obsahuje obsahuje - Infraovládání JA-03 obsahuje Kč Infraovládání NT-03 - obsahuje obsahuje obsahuje obsahuje obsahuje 720 Kč Kabelový ovladač ZKX-C/TE-06 - volitelné volitelné volitelné volitelné volitelné Kč Deska pro centralizované řízení* - volitelné volitelné volitelné volitelné volitelné Kč Skupinový ovladač SP-D099 + adaptér - volitelné volitelné volitelné volitelné volitelné Kč WiFi ovládání CMV SMART SP-D134 - volitelné volitelné volitelné volitelné volitelné Kč Dotykový skupinový ovladač SP-D145 - volitelné volitelné volitelné volitelné volitelné Kč Deska pro vzdálené ovládání 0-10V SP-D166 - volitelné volitelné volitelné volitelné volitelné Kč * povinná pro SP-D099, SP-D134, SP-D145, SP-D166 ELEKTRICKÉ SPECIFIKACE JEDNOTEK Průřezy a počty kabelů, jištění Označení a velikost jednotky CS (split) CUA, CCB, CCR, CTA, CTB (split) CxOU (multisplit) Přívod el. napájení El. napájení [f/v/hz] Vnitřní jednotka Kabel [mm 2 ] Jištění Elektrické napájení Komunikace El. napájení [f/v/hz] Venkovní jednotka Kabel [mm 2 ] Funkce kabelů Propojovací kabel [mm 2 ] IU vnitřní jednotka, OU venkovní jednotka. Údaje jsou informativní. Za správný návrh průřezu kabelu odpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. Jištění jistič s motorickou charakteristikou (C, D) Jištění Funkce kabelů 25 IU 1/230/50 3 x 1,5 10 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 35 IU 1/230/50 3 x 1,5 10 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 51 IU 1/230/50 3 x 1,5 16 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 70 IU 1/230/50 3 x 2,5 20 A fáze, nula, zem 4 x 2,5 fáze, nula, zem, komunikace 18 OU 1/230/50 3 x 2,5 16 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 24 OU 1/230/50 3 x 2,5 20 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 36 OU 1/230/50 3 x 4,0 25 A fáze, nula, zem 4 x 1,5 fáze, nula, zem, komunikace 48 OU 3/400/50 5 x 2,5 20 A 3x (fáze, nula, zem) 4 x 1,5 fáze, nula, zem, komunikace 55 OU 3/400/50 5 x 2,5 20 A 3x (fáze, nula, zem) 4 x 1,5 fáze, nula, zem, komunikace C2OU-18 OU 1/230/50 3 x 2,5 16 A fáze, nula, zem 2 x (4 x 1,5) 2x (fáze, nula, zem, komunikace) C3OU-27 OU 1/230/50 3 x 2,5 20 A fáze, nula, zem 3 x (4 x 1,5) 3x (fáze, nula, zem, komunikace) C4OU-36 OU 1/230/50 3 x 4,0 25 A fáze, nula, zem 4 x (4 x 1,5) 4x (fáze, nula, zem, komunikace) C5OU-42 OU 1/230/50 3 x 4,0 25 A fáze, nula, zem 5 x (4 x 1,5) 5x (fáze, nula, zem, komunikace) pro uchycení venkovních jednotek na konzoly B A Venkovní jednotky - split 18 A x B 24, 25 A x B 35, 36 A x B 48, 51 A x B 55 A x B 70 A x B CU 420 x x x x 357 COU 590 x x x x x 406 Venkovní jednotky - multisplit 2-18 A x B 3-27 A x B 4-36, 5-42 A x B CxOU 505 x x x 374 Předplněné vzdálenosti a doplnění chladiva Typy jednotek Velikost Typ chladiva CU COU Předplněná vzdálenost Doplnění Propojovací potrubí 25 R32 5 m 15 g/m 10 / 6 35 R32 5 m 15 g/m 10 / 6 51 R32 5 m 15 g/m 12 / 6 70 R32 5 m 30 g/m 16 / R32 5 m 12 g/m 12 / 6 24 R32 5 m 20 g/m 16 / R32 5 m 20 g/m 16 / R32 5 m 20 g/m 16 / R32 5 m 20 g/m 16 / 10 Typy jednotek Velikost Typ chladiva CxOU Předplněná vzdálenost Doplnění 2-18 R32 10 m 15 g/m 3-27 R32 15 m 15/24 g/m* 4-36 R32 20 m 15/24 g/m* 5-42 R32 25 m 15/24 g/m* * 24 g/m pro potrubí kapalina s průměrem 10 mm. Propojovací potrubí 10 / 6 (pro 07 až 12), 12 / 6 (pro 18), 16 / 10 (pro 24) Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 33

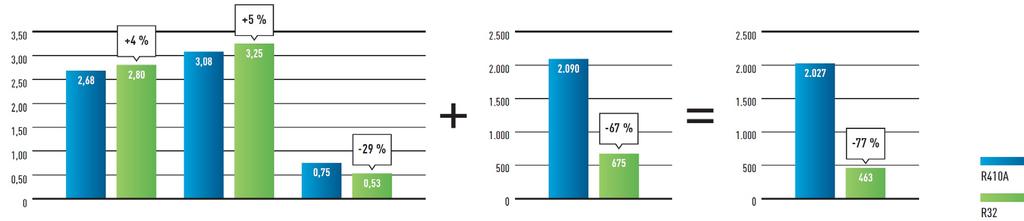

34 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PROČ CHLADIVO R32? Všeobecně, je chemická látka, která přijímá teplo při vysokém tlaku a vysoké teplotě a odevzdává teplo při nízkém tlaku a nízké teplotě. Chladivo je součástí každé klimatizace. Pro různé druhy aplikací se využívají různé druhy chladiv. V rámci současného řešení komfortní klimatizace je to hlavně R32. A to z důvodu zvýšení účinnosti zařízení, ale hlavně pro zvýšení ekologičnosti zařízení, jelikož R32 má o téměř 68 % nižší potenciál globálního oteplovaní (GWP), jako doteď používané R410A. Zařízení pracující s tímto chladivem mají vyšší výkon, vyšší účinnost a jsou ekologičtější. Porovnání chladiv R410A a R32 R410A R32 Počet složek Dvousložkové (CH 2 F 2 ) + CHF 2 CF 3 Jednosložkové (CH 2 F 2 ) ODP (potenciál rozkladu ozónu) 0 0 GWP (potenciál globálního oteplovaní) R410A R32 Chladící výkon (kw) COP Náplň chladiva (kg) GWP CO2 emise FILTRACE NANOE TM NANOE TM X A PM 2,5 Nanoe PM 2,5 Jednotky VZ a Etherea Z, XZ jsou vybavené speciální filtrací Nanoe TM. Tuto filtraci tvoří elektrostatické atomizované nanočástice vody. Zabezpečuje odstranění virů, baktérií a odorizaci vzduchu. Tento způsob filtrace od společnosti Panasonic využívají i vozidla značky LEXUS. Nové nastěnné jednotky Etherea (VKEW) a parapetní UFE jsou vybavené vylepšenou filtrací Nanoe TM X. Ta je oproti filtraci Nanoe rychlejší a účinější protože produkuje10x víc OH radikálů. 1. Dlouhá životnost Částice mají 6x delší životnost, jako aniony a obsahují cca 1000x víc vlhkosti. Díky uložení v částečkách vody mají delší životnost. 2. Původ ve vodě Nanoe TM pochází ze zkondenzované vlhkosti ze vzduchu a proto není nutné do jednotek doplňovat vodu. 3. Mikroskopický rozměr Velikost částice je asi 5 20 mm, tedy dokáže lehko pronikat hluboko do látek zbavovat je pachů a zabraňovat tvorbě plísní. Jednotky TZ a FZ jsou vybavené filtrem typu PM 2,5. Jde o filtr, který zachytává viry a alergeny mikroskopických velikostí. Co je PM 2,5 a jak škodí? PM 2,5 je vzduchová nečistota, která je 30x menší, než šířka lidského vlasu, způsobující dýchací potíže a choroby u starších lidí a malých dětí. 34 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

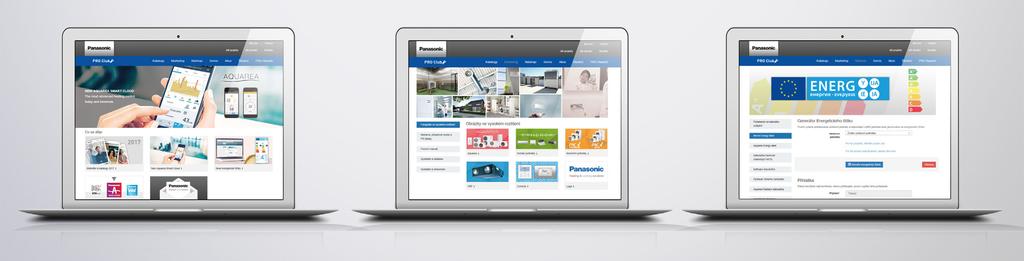

35 1 REZIDENČNÍ A KOMERČNÍ KLIMATIZACE PANASONIC PRO CLUB Přidejte se do klubu profesionálů Webová stránka a online nástroj pro profesionály, instalační firmy a uživatele Zaregistrujte se na nebo načtěte QR kód na této straně Katalogy, novinky, dokumentace Reference, obrázky ve vysokém rozlišení Generátory energetických štítků Řešení poruch podle výrobku a kódu Návrhové softwary POZNÁMKY Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 35

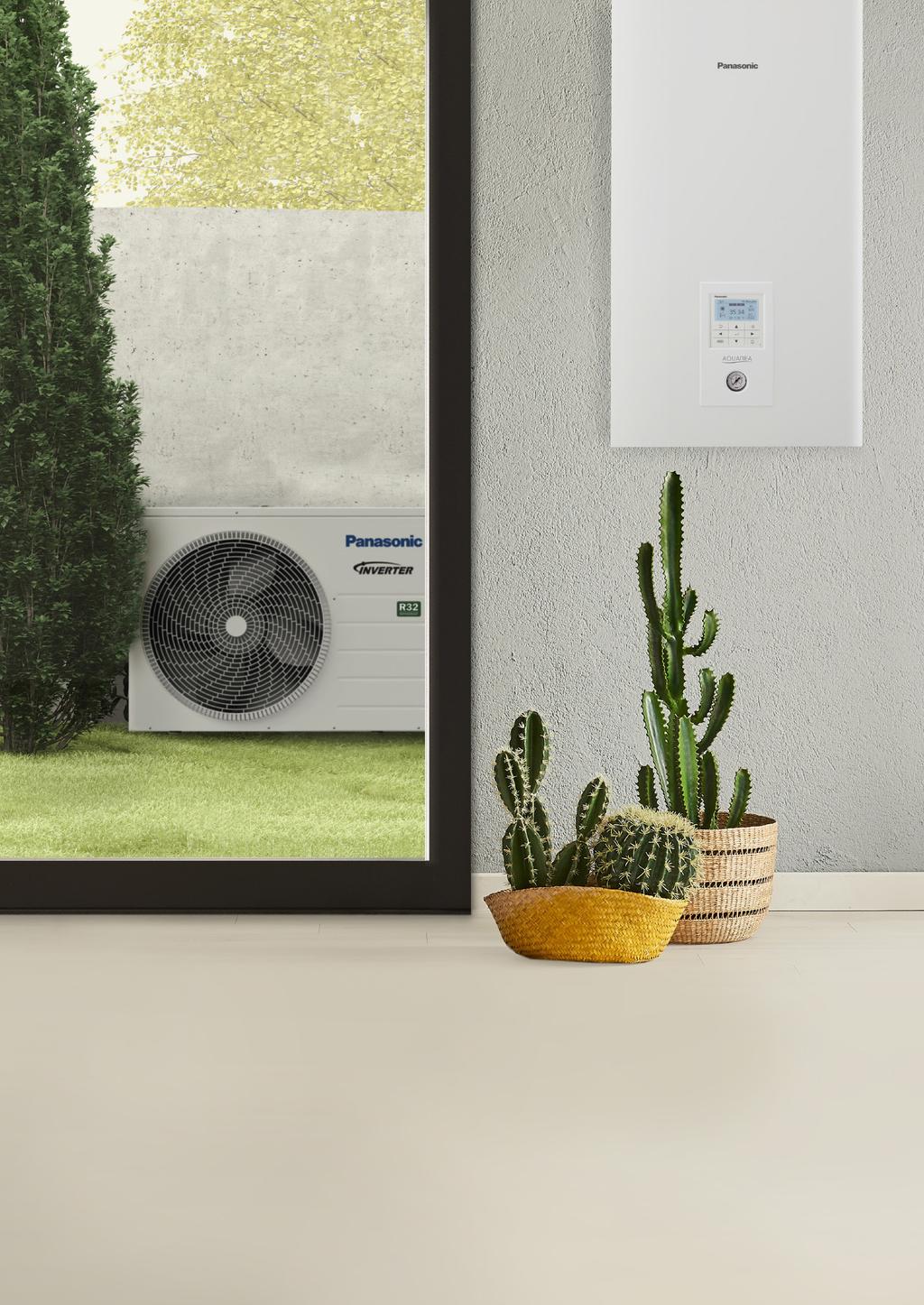

36 2 REZIDENČNÍ TEPELNÁ ČERPADLA

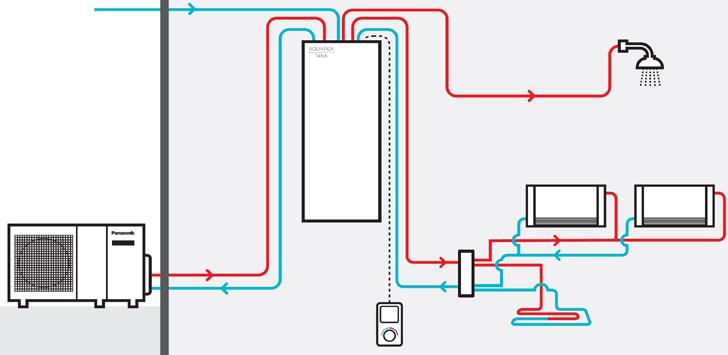

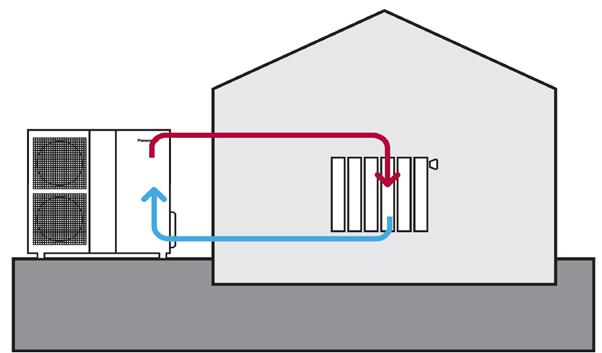

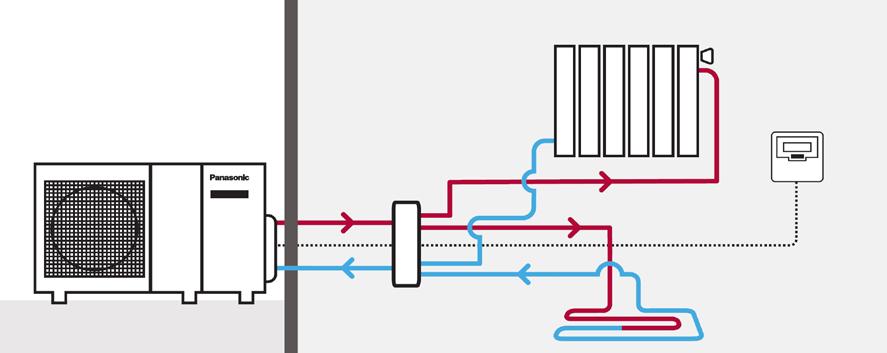

37 2 REZIDENČNÍ TEPELNÁ ČERPADLA REZIDENČNÍ TEPELNÁ ČERPADLA (MONOBLOK) AQUAREA Pouze topení monoblok DC INVERTER MONOBLOK provedení kompaktní jednotka montáž do exteriéru Minimální objem vody 30 l (modely 05 až 09), 50 l (modely 12 a 16) Verze T-CAP se stejným jmenovitým výkonem až do -15 C venkovní teploty Verze HT s vysokou výstupní teplotou vody pro topení radiátory Generace J s chladivem R32 a zabudovaným magnetickým filtrem Standardně vybavené záložní elektrickou spirálou 3 kw, 6 kw nebo 9 kw Volitelné ovládání přes internet - Smart Cloud CZ-TAW1 Čerpadlo Panasonic, třída A Připojení vody R1 1/4 Vyžaduje nemrznoucí směs VÝSTUPNÍ VODA (STD + T-CAP (H) / STD (J)/ HT) 55 C / 60 C / 65 C TOPENÍ od -20 C Venkovní jednotka Elektrické napájení Topný výkon / COP A7W65 Topný výkon / COP A2W65 Topný výkon / COP A-7W65 Akustický tlak Lp (1 m) Výkon el. spirály VERZE HT (pro vysokoteplotní aplikace s výstupní vodou až 65 C při teplotě -20 C) R407C Počet otáček čerpadla Cena WH-MHF09G3E5 1~230 V / 50 Hz 9,0 / 2,48 9,0 / 2,06 9,0 / 1, x 1410 x Kč WH-MHF12G6E5 1~230 V / 50 Hz 12,0 / 2,41 10,3 / 2,01 9,6 / 1, x 1410 x Kč Topení a chlazení monoblok Venkovní jednotka Elektrické napájení Topný výkon / COP A7W35 Topný výkon / COP A2W35 Topný výkon / COP A-7W35 Chladící výkon / EER A35W7 Akustický tlak Lp (1 m) [db(a)] Výkon el. spirály VERZE STANDARD (HIGH PERFORMANCE) R410A GENERACE H, R32 - GENERACE J Počet otáček / max. el. príkon čerpadla [ - / W] Cena WH-MDC05J3E5 1~230 V / 50 Hz 5,0 / 5,08 5,0 / 3,57 5,0 / 2,78 5,0 / 3, x 865 x 320 plynulé / Kč WH-MDC07J3E5 1~230 V / 50 Hz 7,0 / 4,76 7,0 / 3,4 6,8 / 2,81 7,0 / 3, x 865 x 320 plynulé / Kč WH-MDC09J3E5 1~230 V / 50 Hz 9,0 / 4,48 7,45 / 3,13 7,5 / 2,63 9,0 / 2, x 865 x 320 plynulé / Kč WH-MDC12H6E5 1~230 V / 50 Hz 12,0 / 4,74 11,4 / 3,44 10,0 / 2,73 10,0 / 2, x 1410 x 320 plynulé / Kč WH-MDC16H6E5 1~230 V / 50 Hz 16,0 / 4,28 13,0 / 3,28 11,4 / 2,57 12,2 / 2, x 1410 x 320 plynulé / Kč VERZE T-CAP (shodný jmenovitý výkon až do -15 C, bez použití el. spirály) R410A WH-MXC09H3E5 1~230V / 50Hz 9,0 / 4,84 9,0 / 3,59 9,0 / 2,85 7,0 / 3, x 1410 x 320 plynulé / Kč WH-MXC12H6E5 1~230V / 50Hz 12,0 / 4,74 12,0 / 3,44 12,0 / 2,72 10,0 / 2, x 1410 x 320 plynulé / Kč WH-MXC09H3E8 3~400V / 50Hz 9,0 / 4,84 9,0 / 3,59 9,0 / 2,85 7,0 / 3, x 1410 x 320 plynulé / Kč WH-MXC12H9E8 3~400V / 50Hz 12,0 / 4,74 12,0 / 3,44 12,0 / 2,72 10,0 / 2, x 1410 x 320 plynulé / Kč WH-MXC16H9E8 3~400V / 50Hz 16,0 / 4,28 16,0 / 3,10 16,0 / 2,49 12,2 / 2, x 1410 x 320 plynulé / Kč Výkony podle normy EN * AxWyy udává podmínky, při kterých je uvedený výkon (x je teplota vzduchu a yy je teplota výstupní vody) Aquarea HP (standard) Topení a chlazení (MDC) Jednofázové (E5) Aquarea T-CAP (100% výkon do -15 C) Topení a chlazení (MXC) Jednofázové (E5) Třífázové (E8) Aquarea HT (65 C výstup) Pouze topení (MHF) Jednofázové (E5) Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 37

38 2 REZIDENČNÍ TEPELNÁ ČERPADLA REZIDENČNÍ TEPELNÁ ČERPADLA (BIBLOK) AQUAREA gen. H, J gen. F UD/UX UQ BIBLOK provedení (split) set vnitřní + venkovní jednotka Minimální objem vody 30 l (modely 03 až 09), 50 l (modely 12 a 16) Verze T-CAP se stejným výkonem až do -15 C venkovní teploty Verze HT s vysokou výstupní teplotou vody pro topení radiátory Generace H s dotykovým ovládáním, průtokoměrem a zabudovaným vodním filtrem Generace J s chladivem R32 a zabudovaným magnetickým filtrem Standardně vybavené záložní el. spirálou 3 kw, 6 kw nebo 9 kw Volitelné vzdálené ovládání přes internet - Smart Cloud CZ-TAW1. Připojení vody 28 mm (modely 03 a 05) a R1 1/4 (modely 07 až 16) Nevyžaduje nemrznoucí směs El. napájení do vnitřní jednotky Pouze topení split DC INVERTER VÝSTUPNÍ VODA (STD / T-CAP / HT) 55 C / 60 C / 65 C TOPENÍ (STD, HT / T-CAP) do -20 C / do -28 C Vnitřní jednotka Venkovní jed. Elektrické napájení Topný výkon / COP A7W65 Topný výkon / COP A2W65 Topný výkon / COP A-7W65 Akustický tlak Lp (1 m) Počet otáček / max. el. příkon čerpadla [ / W] Potrubí plyn/ kapalina VERZE HT (pro vysokoteplotní aplikace s výstupní vodou až 65 C při teplotě -20 C) R407C GENERACE F Vzdálenost / převýšení [m] Cena jednotková WH-SHF09F3E5 9,0 / 9,0 / 8,9 / x 892 x / Kč 1~230 V / 50 Hz 16 / / 20 WH-UH09FE5 2,48 2,06 1, x 1340 x Kč WH-SHF12F6E5 12,0 / 10,3 / 9,6 / x 892 x / Kč 1~230 V / 50 Hz 16 / / 20 WH-UH12FE5 2,41 2,01 1, x 1340 x Kč WH-SHF09F3E8 9,0 / 9,0 / 8,9 / x 892 x / Kč 3~400 V / 50 Hz 16 / / 20 WH-UH09FE8 2,48 2,06 1, x 1340 x Kč WH-SHF12F9E x 892 x / Kč 12,0 / 10,3 / 9,6 / 3~400 V / 50 Hz 16 / / 20 WH-UH12FE8 2,41 2,01 1, x 1340 x Kč Cena za split Kč Kč Kč Kč Topení a chlazení split Vnitřní jednotka Venkovní jed. Elektrické napájení Topný výkon / COP A7W35 Topný výkon / COP A2W35 Topný výkon / COP A-7W35 Chladící výkon / EER A35W7 Akustický tlak Lp (1 m) [db(a)] Počet otáček / max. el. příkon čerpadla [ / W] STANDARD (HIGH PERFORMANCE) R410A GENERACE H, R32 - GENERACE J Potrubí plyn/ kapalina Vzdálenost / převýšení [m] Cena jednotková WH-SDC0305J3E5 3,2 / 3,2 / 3,3 / 3,2 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 6 WH-UD03JE5 5,33 3,64 2,8 3, x 622 x Kč WH-SDC0305J3E5 5,0 / 4,2 / 4,2 / 4,5 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 6 WH-UD05JE5 5,0 3,18 2,59 3, x 622 x Kč WH-SDC0709J3E5 7,0 / 6,85 / 5,6 / 6,7 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 6 WH-UD07JE5 4,76 3,41 2,87 3, x 795 x Kč WH-SDC0709J3E5 9,0 / 7,0 / 6,12 / 8,2 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 6 WH-UD09JE5-1 4,48 3,4" 2,78 2, x 795 x Kč WH-SDC12H6E5 12,0 / 11,4 / 10,0 / 10,0 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 10 WH-UD12HE5 4,74 3,44 2,73 2, x 1340 x Kč WH-SDC16H6E5 16,0 / 13,0 / 11,4 / 12,2 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 10 WH-UD16HE5 4,28 3,28 2,57 2, x 1340 x Kč WH-SDC09H3E x 892 x / Kč 9,0 / 9,0 / 9,0 / 7,0 / 3~400 V / 50 Hz plynulé / / 10 4,84 3,59 2,85 3,17 WH-UD09HE x 1340 x Kč WH-SDC12H9E8 12,0 / 11,4 / 10,0 / 10,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UD12HE8 4,74 3,44 2,73 2, x 1340 x Kč WH-SDC16H9E8 16,0 / 13,0 / 11,4 / 12,2 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 4,28 3,28 2,57 2,56 WH-UD16HE x 1340 x Kč Cena za split Kč Kč Kč Kč Kč Kč Kč Kč Kč VERZE T-CAP (shodný jmenovitý výkon až do -15 C, bez použití el. spirály) R410A GENERACE H WH-SXC09H3E5 9,0 / 9,0 / 9,0 / 7,0 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 10 WH-UX09HE5 4,84 3,59 2,85 3, x 1340 x Kč WH-SXC12H6E5 12,0 / 12,0 / 12,0 / 10,0 / x 892 x / Kč 1~230 V / 50 Hz plynulé / / 10 WH-UX12HE5 4,74 3,44 2,72 2, x 1340 x Kč WH-SXC09H3E8 9,0 / 9,0 / 9,0 / 7,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UX09HE8 4,84 3,59 2,85 3, x 1340 x Kč WH-SXC12H9E8 12,0 / 12,0 / 12,0 / 10,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UX12HE8 4,74 3,44 2,72 2, x 1340 x Kč WH-SXC16H9E8 16,0 / 16,0 / 16,0 / 12,2 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UX16HE8 4,28 3,10 2,49 2, x 1340 x Kč Kč Kč Kč Kč Kč VERZE T-CAP SUPER QUIET SQC (se sníženou hlučností) R410A - GENERACE H WH-SQC09H3E8 9,0 / 9,0 / 9,0 / 7,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UQ09HE8 4,84 3,59 2,85 3,17 47/39** 1283 x 1410 x Kč WH-SQC12H9E8 12,0 / 12,0 / 12,0 / 10,0 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UQ12HE8 4,74 3,44 2,72 2,81 48/40** 1283 x 1410 x Kč WH-SQC16H9E8 16,0 / 16,0 / 16,0 / 12,2 / x 892 x / Kč 3~400 V / 50 Hz plynulé / / 10 WH-UQ16HE8 4,28 3,10 2,49 2,57 51/43** 1283 x 1410x Kč Kč Kč Kč Výkon podle normy EN * AxWyy udává podmínky, při kterých je uvedený výkon (x je teplota vzduchu a yy je teplota výstupní vody), **-tichý režim 3, výkony udány dle normy EN Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

39 2 REZIDENČNÍ TEPELNÁ ČERPADLA REZIDENČNÍ TEPELNÁ ČERPADLA (BIBLOK) AQUAREA ALL IN ONE (GENERACE J) BIBLOK provedení (split) set vnitřní + venkovní jednotka, R32 Součástí vnitřní jednotky je 185 l nerezová nádrž (koncept all in one (vše v jednom)) Minimální objem vody 30 l (modely 0309) Dotykové ovládání, průtokoměr a zabudovaný vodní filtr Standardně vybavené záložní elektrickou spirálou 3 kw Volitelné ovládání přes internet - Smart Cloud CZ-TAW1 Jednozónové a dvouzónové vyhotovení Kompaktné provedení 598x600 (verze E5C) Připojení vody R1 1/4 Nevyžaduje nemrznoucí směs El. napájení do vnitřní jednotky Topení a chlazení split DC INVERTER R32 VÝSTUPNÍ VODA 60 C TOPENÍ do -20 C Vnitřní jednotka Venkovní jed. Elektrické napájení Topný výkon / COP A7W35 Topný výkon / COP A2W35 Topný výkon / COP A-7W35 Chladící výkon / EER A35W7 Akustický tlak Lp (1 m) Počet otáček / max. el. příkon čerpadla [ / W] JEDNOZÓNOVÁ VERZE ALL IN ONE STANDARD (HIGH PERFORMANCE) GENERACE J, R32 Potrubí plyn/ kapalina Vzdálenost / převýšení [m] Cena jednotková WH-ADC0309J3E5 3,2 / 3,2 / 3,2 / 3,2 / x 1800 x 717 plynulé / Kč 1~230V / 50Hz 12 / 6 25 / 20 WH-UD03JE5 5,33 3,64 2,8 3, x 622 x Kč WH-ADC0309J3E5 5,0 / 4,2 / 4,2 / 4,5 / x 1800 x 717 plynulé / Kč 1~230V / 50Hz 12 / 6 25 / 20 WH-UD05JE5 5,0 3,18 2,59 3, x 622 x Kč WH-ADC0309J3E5 7,0 / 6,85 / 5,6 / 6,7 / x 1800 x 717 plynulé / Kč 1~230V / 50Hz 16 / 6 50 / 30 WH-UD07JE5 4,76 3,41 2,87 3, x 795 x Kč WH-ADC0309J3E5 9,0 / 7,0 / 6,12 / 8,2 / x 1800 x 717 plynulé / Kč 1~230V / 50Hz 16 / 6 50 / 30 WH-UD09JE5-1 4,48 3,40 2,78 2, x 795 x Kč DVOUZÓNOVÁ VERZE ALL IN ONE STANDARD (HIGH PERFORMANCE) GENERACE J, R32 WH-ADC0309J3E5B 3,2 / 3,2 / 3,2 / 3,2 / x 1800 x 717 plynulé / Kč 1~230V / 50Hz 12 / 6 25 / 20 WH-UD03JE5 5,33 3,64 2,8 3, x 622 x Kč WH-ADC0309J3E5B 5,0 / 4,2 / 4,2 / 4,5 / x 1800 x 717 plynulé / Kč 1~230V / 50Hz 12 / 6 25 / 20 WH-UD05JE5 5,0 3,18 2,59 3, x 622 x Kč WH-ADC0309J3E5B 7,0 / 6,85 / 5,6 / 6,7 / x 1800 x 717 plynulé / Kč 1~230V / 50Hz 16 / 6 50 / 30 WH-UD07JE5 4,76 3,41 2,87 3, x 795 x Kč WH-ADC0309J3E5B 9,0 / 7,0 / 6,12 / 8,2 / x 1800 x 717 plynulé / Kč 1~230V / 50Hz 16 / 6 50 / 30 WH-UD09JE5-1 4,48 3,40 2,78" 2, x 795 x Kč JEDNOZÓNOVÁ KOMPAKTNÍ VERZE ALL IN ONE STANDARD (HIGH PERFORMANCE) GENERACE J, R32 (předběžné údaje - dostupné od 10/2020) WH-ADC0309J3E5C 3,2 / 3,2 / 3,2 / 3,2 / x 1650 x 600 plynulé / Kč 1~230V / 50Hz 12 / 6 25 / 20 WH-UD03JE5 5,33 3,64 2,8 3, x 622 x Kč WH-ADC0309J3E5C 5,0 / 4,2 / 4,2 / 4,5 / x 1650 x 600 plynulé / Kč 1~230V / 50Hz 12 / 6 25 / 20 WH-UD05JE5 5,0 3,18 2,59 3, x 622 x Kč WH-ADC0309J3E5C 7,0 / 6,85 / 5,6 / 6,7 / x 1650 x 600 plynulé / Kč 1~230V / 50Hz 16 / 6 50 / 30 WH-UD07JE5 4,76 3,41 2,87 3, x 795 x Kč WH-ADC0309J3E5C 9,0 / 7,0 / 6,12 / 8,2 / x 1650 x 600 plynulé / Kč 1~230V / 50Hz 16 / 6 50 / 30 WH-UD09JE5-1 4,48 3,40 2,78 2, x 795 x Kč Cena za split bez DPH Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Výkon podle normy EN * AxWyy udává podmínky, při kterých je uvedený výkon (x je teplota vzduchu a yy je teplota výstupní vody) Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 39

40 2 REZIDENČNÍ TEPELNÁ ČERPADLA REZIDENČNÍ TEPELNÁ ČERPADLA (BIBLOK) AQUAREA ALL IN ONE (GENERACE H) BIBLOK provedení (split) set vnitřní + venkovní jednotka, R410A Součástí vnitřní jednotky je 185 l nerezová nádrž (koncept all in one (vše v jednom)) Minimální objem vody 30 l (modely 0309), 50 l (modely 0916, 1216) Verze T-CAP se stejným jmenovitým výkonem až do -15 C venkovní teploty Dotykové ovládání, průtokoměr a zabudovaný vodní filtr Standardně vybavené záložní elektrickou spirálou 3 kw, 6 kw nebo 9 kw Volitelné vzdálené ovládání přes internet Smart Cloud CZ-TAW1 Jednozónové a dvouzónové vyhotovení Připojení vody R1 1/4, Čerpadlo Panasonic, třída A Nevyžaduje nemrznoucí směs El. napájení do vnitřní jednotky DC INVERTER R410A VÝSTUPNÍ VODA (STD / T-CAP) 55 C / 60 C TOPENÍ (STD / T-CAP) do -20 C / do -28 C Topení a chlazení split Vnitřní jednotka Venkovní jed. Elektrické napájení Topný výkon / COP A7W35 Topný výkon / COP A2W35 Topný výkon / COP A-7W35 Chladící výkon / EER A35W7 Akustický tlak Lp (1 m) Počet otáček / max. el. příkon čerpadla [ / W] JEDNOZÓNOVÁ VERZE ALL IN ONE STANDARD (HIGH PERFORMANCE) GENERACE H, R410A Potrubí plyn/ kapalina Vzdálenost / převýšení [m] Cena jednotková WH-ADC0309H3E5 3,2 / 3,2 / 3,2 / 3,2 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 12 / 6 15 / 5 WH-UD03HE5-1 5,00 3,56 2,69 3, x 622 x Kč WH-ADC0309H3E5 5,0 / 4,2 / 4,2 / 4,5 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 12 / 6 15 / 5 WH-UD05HE5-1 4,63 3,11 2,59 2, x 622 x Kč WH-ADC0309H3E5 7,0 / 6,55 / 5,15 / 6,0 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 16 / 6 30 / 20 WH-UD07HE5-1 4,46 3,34 2,68 2, x 795 x Kč WH-ADC0309H3E5 9,0 / 6,7 / 5,9 / 7,0 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 16 / 6 30 / 20 WH-UD09HE5-1 4,13 3,13 2,52 2, x 795 x Kč WH-ADC1216H6E5 12,0 / 11,4 / 10,0 / 10,0 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 16 / / 20 WH-UD12HE5 4,74 3,44 2,73 2, x 1340 x Kč WH-ADC1216H6E5 16,0 / 13,0 / 11,4 / 12,2 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 16 / / 20 WH-UD16HE5 4,28 3,28 2,57 2, x 1340 x Kč WH-ADC0916H9E8 9,0 / 9,0 / 9,0 / 7,0 / x 1800 x 717 plynulé / Kč 3~400 V / 50 Hz 16 / / 20 WH-UD09HE8 4,84 3,59 2,85 3, x 1340 x Kč WH-ADC0916H9E8 12,0 / 11,4 / 10,0 / 10,0 / x 1800 x 717 plynulé / Kč 3~400 V / 50 Hz 16 / / 20 WH-UD12HE8 4,74 3,44 2,73 2, x 1340 x Kč WH-ADC0916H9E8 16,0 / 13,0 / 11,4 / 12,2 / x 1800 x 717 plynulé / Kč 3~400 V / 50 Hz 16 / / 20 4,28 3,28 2,57 2,56 WH-UD16HE x 1340 x Kč JEDNOZÓNOVÁ VERZE ALL IN ONE T-CAP (shodný jmenovitý výkon až do -15 C, bez použití el. spirály) GENERACE H, R410A WH-ADC1216H6E5 9,0 / 9,0 / 9,0 / 7,0 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 16 / / 20 WH-UX09HE5 4,84 3,59 2,85 3, x 1340 x Kč WH-ADC1216H6E5 12,0 / 12,0 / 12,0 / 10,0 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 16 / / 20 WH-UX12HE5 4,74 3,44 2,72 2, x 1340 x Kč WH-ADC0916H9E8 9,0 / 9,0 / 9,0 / 7,0 / x 1800 x 717 plynulé / Kč 3~400 V / 50 Hz 16 / / 20 WH-UX09HE8 4,84 3,59 2,85 3, x 1340 x Kč WH-ADC0916H9E8 3~400 V / 12,0 / 12,0 / 12,0 / 10,0 / x 1800 x 717 plynulé / Kč 16 / / 20 WH-UX12HE8 50 Hz 4,74 3,44 2,72 2, x 1340 x Kč WH-ADC0916H9E8 16,0 / 16,0 / 16,0 / 12,2 / x 1800 x 717 plynulé / Kč 3~400 V / 50 Hz 16 / / 20 WH-UX16HE8 4,28 3,10 2,49 2, x 1340 x Kč JEDNOZÓNOVÁ VERZE ALL IN ONE T-CAP SUPER QUIET (shodný jmenovitý výkon až do -15 C, bez použití el.spirály) GENERACE H, R410A WH-ADC0916H9E8 9,0 / 9,0 / 9,0 / 7,0 / x 1800 x 717 plynulé / Kč 3~400 V / 50 Hz 16 / / 20 WH-UQ09HE8 4,84 3,59 2,85 3,17 47/39** 1283 x 1410 x Kč WH-ADC0916H9E8 12,0 / 12,0 / 12,0 / 10,0 / x 1800 x 717 plynulé / Kč 3~400 V / 50 Hz 16 / / 20 WH-UQ12HE8 4,74 3,44 2,72 2,81 48/40** 1283 x 1410 x Kč WH-ADC0916H9E8 16,0 / 16,0 / 16,0 / 12,2 / x 1800 x 717 plynulé / Kč 3~400 V / 50 Hz 16 / / 20 WH-UQ16HE8 4,28 3,10 2,49 2,57 51/43** 1283 x 1410 x Kč DVOUZÓNOVÁ VERZE ALL IN ONE STANDARD (HIGH PERFORMANCE) GENERACE H, R410A** WH-ADC0309H3E5B 3,2 / 3,2 / 3,2 / 3,2 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 12 / 6 15 / 5 WH-UD03HE5-1 5,00 3,56 2,69" 3, x 622 x Kč WH-ADC0309H3E5B 5,0 / 4,2 / 4,2 / 4,5 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 12 / 6 15 / 5 WH-UD05HE5-1 4,63 3,11 2,59 2, x 622 x Kč WH-ADC0309H3E5B 7,0 / 6,55 / 5,15 / 6,0 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 16 / 6 30 / 20 WH-UD07HE5-1 4,46 3,34 2,68 2, x 795 x Kč WH-ADC0309H3E5B 9,0 / 6,7 / 5,9 / 7,0 / x 1800 x 717 plynulé / Kč 1~230 V / 50 Hz 16 / 6 30 / 20 WH-UD09HE5-1 4,13 3,13 2,52 2, x 795 x Kč Cena za split Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Výkon podle normy EN * AxWyy udává podmínky, při kterých je uvedený výkon (x je teplota vzduchu a yy je teplota výstupní vody), **-tichý režim 3, výkony udány dle normy EN Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

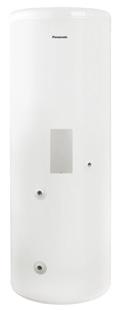

41 2 REZIDENČNÍ TEPELNÁ ČERPADLA REZIDENČNÍ TEPELNÁ ČERPADLA AQUAREA PŘÍSLUŠENSTVÍ Nádrže Maximální teplota vody 75 C pro modely TD a 95 C pro modely TA Maximální teplota vody 90 C pro COMBO Obsahují snímač teploty vody a el. spirálu 1,5 kw (TD) a 3 kw (TA 20, 30, 40) Modely TD jsou bezúdržbové, modely TA vyžadují údržbu každé 2 roky Nádoby dodávané bez třícestného ventilu, nutné objednat samostatně Elektrické napájení 1~230 V / 50 Hz PAW-TD 20, 30 PAW-TA 15, 30, 40 COMBO PAW-BTANK50L-2 Model Objem vody [l] NÁDRŽ NA TUV NEREZ VYSOKÁ ÚČINNOST Velikost (výška / průměr) Materiál vnitřku nádrže Energetická ztráta při 65 C [kwh / 24 h]* Plocha výměníku [m 2 ] Rychlost ohřevu Energetické ztráty Energetická třída nádrže (bez vody) Cena PAW-TD20C1E / 595 Nerez 0,99 1,8 4 / 4 4 / 4 A Kč PAW-TD30C1E / 595 Nerez 1,13 1,8 4 / 4 4 / 4 A Kč NÁDRŽ NA TUV SMALT STANDARD PAW-TA15C1E5STD / 520 Smalt 1,45 1,2 3 / 4 3 / 4 C Kč PAW-TA20C1E5STD / 610 Smalt 1,37 1,8 3 / 4 3 / 4 B Kč PAW-TA30C1E5STD / 610 Smalt 1,61 2,6 3 / 4 3 / 4 B Kč PAW-TA40C1E5STD / 670 Smalt 1,76 3,8 3 / 4 3 / 4 B Kč NÁDRŽ NA TUV SMALT STANDARD S DVĚMA VÝMĚNÍKY PRO BIVALENTNÍ POUŽITÍ (např. solární systém a TČ) PAW-TA30C2E5STD / 670 Smalt 1,76 3,5 (TČ); 1,2 (solár) 3 / 4 3 / 4 B Kč HRANATÁ NÁDRŽ NA TUV SMALT STANDARD (obsahuje 3-cestní ventil, bez el. spirály) PAW-TA20C1E5C / 600 x 600 Smalt 1,37 1,83 3 / 4 3 / 4 B Kč KOMBINOVANÁ NÁDRŽ (COMBO) (NÁDRŽ NA TUV A AKUMULAČNÍ/VYROVNÁVACÍ NÁDRŽ V JEDNOM) PAW-TD20B8E3-1 PAW-TD23B6E5 185 (TUV) 80 (akum.) 230 (TUV) 60 (akum.) AKUMULAČNÍ NÁDRŽ (pro zvětšení objemu vody v systému) 1770 x 640 x 690 Smalt 1,3 2,1 obsahuje čerpadlo třídy A a 3-cestný ventil Kč 1750 x 600 x 646 Nerez 1,25 1,8 obsahuje čerpadlo třídy A a 3-cestný ventil Kč PAW-BTANK50L-2 Bílá akumulační nádrž s objemem 50 l a automatickým odvzdušňovacím ventilem, rozměr 435 x 615 mm, hmotnost 17 kg Kč 3-CESTNÝ VENTIL PAW-3WYVLV-HW 3-cestný ventil na přepínaní mezi topným okruhem a TUV Kč Dálkové řízení, externí snímače a doplňkové příslušenství CZ-TAW1 PAW-AW-KNX-H PAW-AW-MBS-H PAW-A2W-RTWIRED PAW-A2W-RTWIRELESS CZ-NS4P CZ-NV1 PAW-GRDBSE20 PAW-GRDSTD40 PAW-WTRAY PAW-ADC-PREKIT PAW-ADC-CV150 PAW-A2W-TSOD...TSHC...TSRT... TSSO CZ-TK1 PAW-TS1, TS2 REZIDENČNÍ TEPELNÁ ČERPADLA AQUAREA PŘÍSLUŠENSTVÍ Kaskádové řízení Kaskádové ovládání až 10 tepelných čerpadel Aquarea generace H a J Dotykové ovládání Vyrovnávání pracovního času čerpadel Modbus IP pro řízení přes BMS Řízení 3-cestních ventilů pro chlazení (2 nádrže) Na každé ovládané TČ se vyžaduje 1x Modbus rozhraní Elektrické napájení 1~230V/50Hz MODEL PAW-A2W-CMH Kaskádový ovládač REGIN Kč PAW-AW-MBS-H Komunikační rozhraní pro připojení Aquarea gen. H, J na systém Modbus (potřebné 1x pro každé ovládané TČ) Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 41

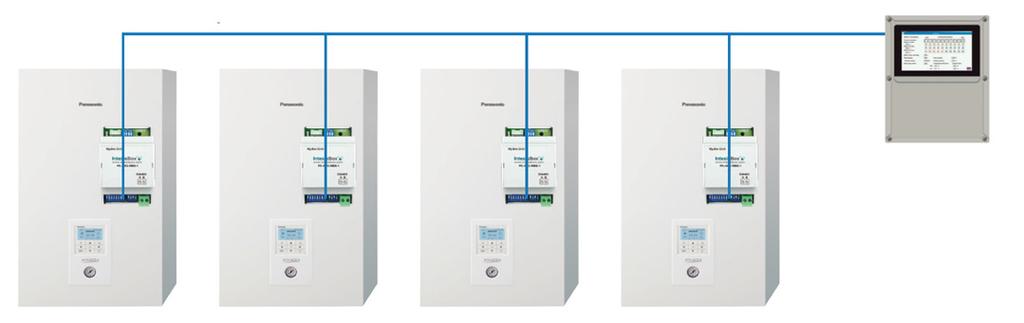

42 2 REZIDENČNÍ TEPELNÁ ČERPADLA REZIDENČNÍ TEPELNÁ ČERPADLA AQUAREA PŘÍSLUŠENSTVÍ Volitelné příslušenství Popis Cena DÁLKOVÉ NADŘAZENÉ ŘÍZENÍ CZ-TAW1 Komunikační rozhraní pro připojení Aquarea generace H na Smart Cloud (WiFi ovládání přes aplikaci Android, ios) Kč CZ-TAW1-CBL Prodlužovací kabel (10m) pro CZ-TAW Kč PAW-AW-KNX-H Komunikační rozhraní pro připojení Aquarea generace H na systém KNX Kč PAW-AW-MBS-H Komunikační rozhraní pro připojení Aquarea generace H na systém Modbus Kč PAW-A2W-CMH Modbus IP pro komunikaci BMS Kč PAW-AW-KNX-1i Rozhraní KNX kompatibilní s generací G a F Kč PAW-AW-MBS-1 Rozhraní Modbus kompatibilní s generací G a F Kč PROSTOROVÉ TERMOSTATY PAW-A2W-RTWIRED Drátový prostorový termostat s LCD a týdenním časovačem (pouze chlazení nebo pouze topení) Kč PAW-A2W-RTWIRELESS Bezdrátový prostorový termostat s LCD a týdenním časovačem (chlazení i topení) Kč EXTERNÍ PŘÍSLUŠENSTVÍ CZ-NS4P Doplňková řídící deska pro 2-zónové řízení, solar, bazén atd. (generace H, J) Kč CZ-NE3P Ohřívací kabel na dno venkovní jednotky (pro místa s nízkou okolní teplotou) (generace H, J) Kč CZ-NV1 Sada s 3-cestným ventilem na zabudovaní (biblok generace H,J) Kč PAW-GRDBSE20 Podstavce pro redukci hluku a vibrací pro venkovní jednotky (600 x 95 x 130 mm, nosnost 500 kg) Kč PAW-GRDSTD40 Nastavitelná konstrukce pod venkovní jednotky Kč PAW-WTRAY Vana s odtokem kondenzátu pod venkovní jednotky Kč PAW-ADC-PREKIT-H Flexibilní připojení a nástěnná sada na předpřípravu pro modely ADC gen. H Kč PAW-ADC-PREKIT-1 Flexibilní připojení a nástěnná sada na předpřípravu pro modely ADC gen. J (nekompatibilní s kompaktními modely *E5C) Kč PAW-ADC-CV150 Magnetický krycí panel na bok jednotky pro modely ADC Kč CZ-NE1P Vyhřívání vany základny Kč CZ-NE2P Vyhřívání vany základny Kč PAW-AAIR-LEGS-1 Soupravy 2 patek sloužících jako podpěra Aquarea Air na podlaze a jako ochrana vodního potrubí Kč PAW-A2W-AFVLV Protimrazový ventil Kč SNÍMAČE TEPLOTY (pouze pro generace H) PAW-A2W-TSOD Snímač venkovní teploty (umožňuje snímaní venkovní teploty na jiném místě, jako je umístněná jednotka) Kč PAW-A2W-TSHC Snímač teploty vody v zóně (např. teploty vody v bazéně) Kč PAW-A2W-TSRT Snímač prostorové teploty v zóně Kč PAW-A2W-TSSO Snímač teploty pro solár Kč PAW-A2W-TSBU Snímač teploty akumulační nádrže (umožňuje snímat teplotu v nádrži s vícezónovým systémem) 900 Kč PŘIPOJENÍ NÁDRŽE TUV OD JINÉHO VÝROBCE NA AQUAREA CZ-TK1 Sada se snímačem teploty vody nádrže na TUV (snímač teploty s kabelem délky 6 m, měděná objímka) Kč PAW-TS1 Snímač s 6m kabelem 540 Kč PAW-TS2 Snímač s 20m kabelem 760 Kč PAW-TS4 Snímač nádrže s kabelem o délce 6 m s průměrem 6 mm 760 Kč Příslušenství k ovládání Aquarea Manager PAW-HPM1 Aquarea manager s LCD displejem Kč PAW-HPM2 Aquarea manager bez LCD displeje Kč PAW-HPMINT-U Rozhraní pro připojení ovládání Kč PAW-HPMINT-M Rozhraní pro připojení ovládání Kč PAW-HPMINT-F Rozhraní pro připojení ovládání Kč PAW-HPMB1 Snímač vyrovnávací nádrže Kč PAW-HPMDHW Snímač vyrovnávací nádrže s šachticí Kč PAW-HPMSOL1 Solární snímač vyrovnávací nádrže (s větším rozsahem teplot) Kč PAW-HPMAH1 Snímač průtoku vody pro topný okruh Kč PAW-HPMR4 Pokojový snímač + adaptace nastavené teploty Kč PAW-HPMED Dotyková obrazovka Kč PAW-HPMLCD LCD displej s manažerem HPM na poptání PAW-DEWPOINTSENSOR Snímač rosného bodu 620 Kč PAW-HPMUH Snímač venkovní teploty na poptání 42 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

43 2 REZIDENČNÍ TEPELNÁ ČERPADLA PORUCHOVÉ KÓDY NA OVLADAČI AQUAREA H00 Bez poruchy H12 Nesoulad výkonu vnější a vnitřní jednotky H15 Porucha snímače teploty na výtlaku kompresoru H20 Porucha oběhového čerpadla H23 Porucha snímače teploty chladiva ve vnitřní jednotce H27 Porucha servisního ventilu H28 Porucha snímače soláru H31 Porucha snímače teploty bazénu H36 Porucha snímače akumulační nádrže H38 Nesoulad generace vnitřní a venkovní jednotky H42 Nízkotlaká ochrana, nízký tlak na kompresoru H43 Porucha snímače zóny 1 H44 Porucha snímače zóny 2 H62 Nedostatečný průtok vody, porucha průtokového spínače H63 Porucha snímače nízkého tlaku, nízký tlak H64 Porucha snímače vysokého tlaku, vysoký tlak H65 Chyba cirkulace vody při odmrazování H67 Porucha snímače teploty zóny 1 H68 Porucha snímače teploty zóny 2 H70 Tepelná ochrana OLP zabudované spirály BUH H72 Porucha snímače teploty TUV H74 Chyba komunikace hlavní nebo přídavné PCB H75 Nízká teplota vody při odmrazování a vypnuté BUH spirále H76 Porucha komunikace mezi ovladačem a jednotkou H90 Porucha komunikace mezi vnější a vnitřní jednotkou H91 Tepelná ochrana OLP spirály v zásobníku BOH H95 H98 H99 F12 F14 F15 F16 F20 F22 F23 F24 F25 F27 F30 F32 F36 F37 F40 F41 F42 F43 F45 F46 F48 F49 F95 Porucha napájení vnější / vnitřní jednotky Přetížení vysoký tlak Protimrazová ochrana výměníku vnitřní jednotky Aktivace tlakového spínače Chybné otáčky kompresoru Porucha ventilátoru venkovní jednotky Přetížení Proudová ochrana přehřátí kompresoru IPM ochrana kompresoru Špička na stejnosměrném okruhu (DC) Problém v chladicím okruhu Porucha přepínání cyklu vytápění / chlazení Porucha tlakového spínače Porucha snímače 2 teploty vody na výstupu Porucha snímače teploty v ovladači Porucha čidla venkovní teploty Porucha snímače teploty vody na vstupu do jednotky (zpátečka) Porucha snímače teploty na výtlačném potrubí Porucha PFC řízení Porucha snímače teploty výměníku venkovní jednotky Porucha snímače pro odmrazování Porucha snímače teploty vody na výstupu z jednotky (přívod) Trafo na venkovní jednotce Porucha snímače výstupní teploty EVA Porucha snímače výstupní teploty bypassu Přetížení vysoký tlak při chlazení Předplněné vzdálenosti a doplnění chladiva Typy jednotek Velikost Typ chladiva Předplněná vzdálenost Doplnění Propojovací potrubí UD**J UD**H UX**H UQ**H UH**F 03, 05 R32 10 m 20 g/m 12 / 6 07, 09 R32 10 m 25 g/m 16 / 6 12, 16 R32 10 m 50 g/m 16 / 10 03, 05 R410A 10 m 20 g/m 12 / 6 07, 09 R410A 10 m 30 g/m 16 / 10 12, 16 R410A 10 m 50 g/m 16 / R410A 10 m 50 g/m 16 / R410A 10 m 50 g/m 16 / R410A 10 m 50 g/m 16 / R407C 10 m 70 g/m 16 / R407C 10 m 70 g/m 16 / 10 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 43

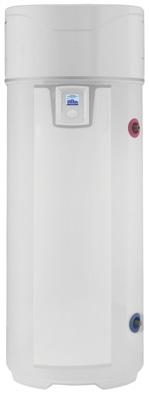

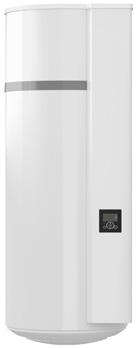

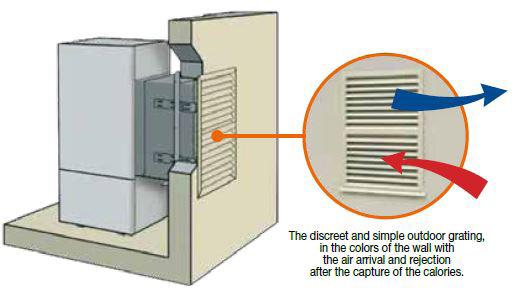

44 2 REZIDENČNÍ TEPELNÁ ČERPADLA TEPELNÁ ČERPADLA PRO OHŘEV TUV DHW STAND ALONE Energetická třída A, R134A, smaltová nádrž Vhodné, jako náhrada el. kotlů na ohřev TUV Ohřev pomocí TČ (max. teplota 62 C), výkon TČ 350 W (modely ) / 700 W (modely ) Ohřev pomocí zabudované spirály 1200 / 1600 W (modely 100) / 1600 W (modely ) Model DHW270C1F s doplňkovým výměníkem pro solár Ovládání pomocí displeje, krytí IP24 Elektrické napájení 1~230 V / 50 Hz VÝSTUPNÍ VODA 62 C TEPLOTA VZDUCHU od -5 do 43 C Model / objem vody Průměr VZT potrubí / dostupní tlak / [Pa] Montáž (v x š) Koeficient účinnosti COP (voda 55 C, vzduch 7 C) / energetická třída nádrže Akustický tlak Lp v 1 m (bez vody) Cena PAW-DHW100W / 100 l Ø 125 / 25 Na stěnu 1234 x 522 2,47 / A Kč PAW-DHW150W / 150 l Ø 125 / 25 Na stěnu 1557 x 522 2,94 / A Kč PAW-DHW200F / 200l Ø160 / 25 Stojící 1617x620x665 2,79 / A Kč PAW-DHW270F / 270l Ø160 / 25 Stojící 1957x620x665 3,16 / A Kč PAW-DHW270C1F / 263l Ø160 / 25 Stojící 1957x620x665 3,05 / A Kč TEPELNÁ ČERPADLA PRO OHŘEV TUV TDF Záruka 36 měsíců Energetická třída A+, R134A LCD displej pro snadné použití 4-cestný ventil pro automatické odmražování Modely Solar s integrovaným výměníkem pro solární panely Automatická sterilizace Výkony TČ 1,62 / 2,3 kw + dohřev 3 kw Ideální pro 4 člennou rodinu VÝSTUPNÍ VODA 38 C / 70 C TEPLOTA VZDUCHU od -20 / -7 C do 45 C Kód Model / objem vody Průměr VZT potrubí / dostupní tlak / [Pa] Montáž (v x š) Koeficient účinnosti COP (voda 55 C, vzduch 7 C) / energetická třída nádrže Akustický tlak Lp v 1 m (bez vody) Cena 7HP AWHM-TDF190 / 1.5-H / 25 stojící 1830 x 610 2,76 / A Kč 7HP AW-TDF190-Solar-H / 25 stojící 1830 x 610 2,76 / A Kč 7HP AWHM-TDF300 / 3.5-H / 25 stojící 1930 x 700 3,01 / A Kč 7HP AW-TDF300-Solar-H / 25 stojící 1930 x 700 3,01 / A Kč REZIDENČNÍ TEPELNÁ ČERPADLA (MONOBLOK) PAC HOME Záruka 36 měsíců Vytápění a chlazení, R407C Vhodné pro podlahové topení, radiátory i fancoily Rychlá příprava TUV Řešení plug&play Snadný servis Nádrž TUV 300 l volitetné příslušenství Připojení na internet pro ovládání a servis Hliníkový povrch Mřížky jsou součástí balení R407C VÝSTUPNÍ VODA 60 C TEPLOTA VZDUCHU od -21 do 35 C Kód Označení jednotky Elektrické napájení Topný výkon / COP A7W35 Topný výkon / COP A-7W35 Chladící výkon/ EER A35W7 Akustický tlak Lp (1 m) Výkon el,spirály Jednotka + Plenum Cena 7HP AW-PAC HOME-5kW-H V / 50 Hz 5,02 / 4,40 3,20 / 2,91 3,36 / 2,51 40, x 690 x Kč 7HP AW-PAC HOME-7kW-H V / 50 Hz 6,68 / 4,00 4,20 / 2,64 4,29 / 2,52 41, x 690 x Kč 7HP AW-PAC HOME-9kW-H V / 50 Hz 8,98 / 4,40 5,60 / 3,00 5,96 / 2,54 41, x 690 x Kč 7HP AW-PAC HOME-12kW-H V / 50 Hz 11,20 / 4,29 7,00 / 2,92 7,47 / 2,53 41, x 690 x Kč 7HP AW-PAC HOME-12kW-H V / 50 Hz 11,09 / 4,35 6,85 / 2,98 7,58 / 2,68 42,0 3 x x 690 x Kč 7HP AW-PAC HOME-15kW-H V / 50 Hz 15,89 / 4,50 10,00 / 3,00 10,65 / 2,54 42, x 690 x Kč 7HP AW-PAC HOME-15kW-H V / 50 Hz 15,64 / 4,60 9,90 / 3,10 10,85 / 2,67 42,0 3 x x 690 x Kč 7HP AW-PAC HOME-19kW-H V / 50 Hz 19,11 / 4,55 12,10 / 2,88 12,90 / 2,73 43, x 690 x Kč 7HP AW-PAC HOME-19kW-H V / 50 Hz 19,09 / 4,60 12,00 / 3,20 13,00 / 2,66 43,0 3 x x 690 x Kč 7HP AW-PAC HOME-24kW-H V / 50 Hz 23,80 / 4,70 15,90 / 3,18 15,90 / 2,50 43,5 3 x x 690 x Kč 44 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

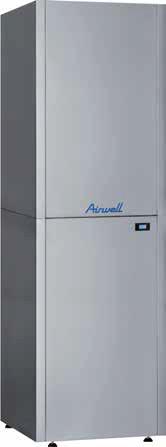

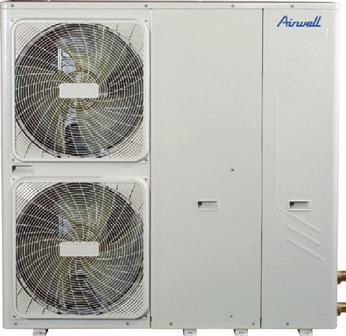

45 2 REZIDENČNÍ TEPELNÁ ČERPADLA REZIDENČNÍ TEPELNÁ ČERPADLA (MONOBLOK) PAC HOME+ Záruka 36 měsíců Vytápění a chlazení, R410A Vhodné pro podlahové topení, radiátory i fancoily Rychlá příprava TUV Řešení plug&play Snadný servis Integrovaná 200 l nádrž TUV Připojení na internet pro ovládání a servis Hliníkový povrch DHW nádrž v balení DC INVERTER R410A VÝSTUPNÍ VODA 60 C TEPLOTA VZDUCHU od -21 do 35 C Kód Označení jednotky Elektrické napájení 7HP ACFH0668 7HP ACFH0668 7HP ACFH0668 Topný výkon / COP A7W35 Topný výkon / COP A-7W35 Chladící výkon / EER A35W7 Akustický tlak / výkon Lp (1 m) Výkon el. spirály (š x v x d) Jednotka + Plenum Cena AW-PAC HOME+-4 kw-h V / 50 Hz 4,20 / 4,20 4,08 / 3,14 3,10 / 3,06 59 / 67, x 645 x Kč AW-PAC HOME+-6 kw-h V / 50 Hz 6,15 / 4,35 5,95 / 3,15 4,60 / 3,07 57,1 / 65, x 646 x Kč AW-PAC HOME+-9 kw-h V / 50 Hz 9,54 / 4,41 9,35 / 3,46 6,90 / 3,06 57,5 / x 690 x Kč REZIDENČNÍ TEPELNÁ ČERPADLA (MONOBLOK) PAC BT Záruka 36 měsíců Ekologické R32 Vytápění a chlazení Vhodné pro podlahové topení, radiátory i fancoily Řešení plug&play Bez práce s chladivem COP až 4,85 a EER až 4,55 (A++) Dlouhá životnost díky speciální úpravě Velký display pro kontrolu stavu a diagnostiku Vyžaduje nemrznoucí směs kw kw DC INVERTER R32 VÝSTUPNÍ VODA 60 C TEPLOTA VZDUCHU od -20 do 43 C Kód Označení jednotky Elektrické napájení 1-FÁZOVÁ VERZE PAC BT Topný výkon / COP A7W35 Topný výkon / COP A-7W35 Chladící výkon/ EER A35W7 Akustický tlak Lp (1 m) (š x v x d) Jednotka + Plenum Šroubení (Male) Cena 7HP AW-WHPM05-H V / 50 Hz 4,65 / 5,00 4,90 / 2,99 4,85 / 2, x 945 x Kč 7HP AW-WHPM07-H V / 50 Hz 6,65 / 4,94 6,45 / 2,98 6,30 / 2, x 945 x Kč 7HP AW-WHPM09-H V / 50 Hz 8,60 / 4,60 7,50 / 2,96 7,95 / 2, x 945 x Kč 7HP AW-WHPM12-H V / 50 Hz 12,30 / 4,81 12,00 / 2,80 10,90 / 2, x 1414 x / Kč 7HP AW-WHPM14-H V / 50 Hz 14,10 / 4,60 12,80 / 2,78 12,90 / 2, x 1414 x / Kč 7HP AW-WHPM16-H V / 50 Hz 16,30 / 4,45 13,50 / 2,75 13,80 / 2, x 1414 x / Kč 3-FÁZOVÁ VERZE PAC BT 7HP AW-WHPM12-H V / 50 Hz 12,30 / 4,84 12,00 / 2,84 10,90 / 2, x 1414 x / Kč 7HP AW-WHPM14-H V / 50 Hz 14,10 / 4,63 12,80 / 2,81 12,90 / 2, x 1414 x / Kč 7HP AW-WHPM16-H V / 50 Hz 16,30 / 4,49 13,50 / 2,79 13,80 / 2, x 1414 x / Kč * Jednofázová verze 5 kw 9 kw neobsahuje el. patronu (volitelně 3 kw); 9 kw 16 kw obsahuje el. patronu 3 kw. Třífázová verze obsahuje 4,5 kw zabudovanou el. patronu. REZIDENČNÍ TEPELNÁ ČERPADLA PAC PŘÍSLUŠENSTVÍ Záruka 36 měsíců 7ACFH0662 7ACFH0822 Kód Popis Cena PAC BT MB 7ACFH l nádrž na teplou vodu pro domácnost Kč 7ACFH0822 on-line elektrický ohřívač 3 kw Kč PAC BTE SPLIT s TÚV 7ACFH0826 Kit pro 2-zónu s 1 teplotou Kč 7ACEL1750 Solární připojení pro TUV Kč PAC HOME 7ACFH0667 nádrž DHW 300 l Kč 7ACFH0670 DUO nádrž: TUV nádrž 200 l & Akumulační nádrž 90 l Kč 7ACFH0669 TUV Sada Kč 7ACEL17682 Termostat Carel Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 45

46 2 REZIDENČNÍ TEPELNÁ ČERPADLA ELEKTRICKÉ SPECIFIKACE JEDNOTEK AQUAREA Průřezy, počty kabelů, jištění (aplikace s nádrží na TUV (Panasonic TD)) MHF El. napájení PS1 EL. napájení PS2 Propojovací kabel mezi MHF a nádrží [mm 2 ] Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH Výkon BOH Max. proud [A] Jištění MHF09G3E5 3 x 4,0 resp. 3 x 6,0 28,5 32A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MHF12G6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 3 x 1,5 MDC El. napájení PS1 EL. napájení PS2 Propojovací kabel mezi MDC a nádrží [mm 2 ] Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH Výkon BOH Max. proud [A] Jištění MDC05J3E5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MDC07J3E5 3 x 2,5 resp. 3 x 4, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MDC09J3E5 3 x 2,5 resp. 3 x 4, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MDC12H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 3 x 1,5 MDC16H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 3 x 1,5 MXC El. napájení PS1 EL. napájení PS2 Propojovací kabel mezi MXC a nádrží [mm 2 ] Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH Výkon BOH Max. proud [A] Jištění MXC09H3E5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 3 x 1,5 MXC12H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 3 x 1,5 MXC09H3E8* 5 x 1,5 resp. 5 x 2,5 14,7* 16A 4P C 3 x 1,5 * 1,5 6,5 10A 2P B** 3 x 1,5 MXC12H9E8 5 x 1,5 resp. 5 x 2,5 11,9 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 3 x 1,5 MXC16H9E8 5 x 2,5 15,5 20A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 3 x 1,5 * model MXC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,7 A (10,4 A pro venkovní jednotku + 4,3 A pro spirálu), napájení PS2 slouží pouze pro spirálu BOH v nádrži TUV SHF (vnitřní jednotka) UH (venkovní jednotka) El. napájení PS1 EL. napájení PS2 Propojovací kabel Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [KW] Výkon BOH [KW] Max. proud [A] Jištění mezi vnitřní a venkovní jednotkou [mm 2 ] mezi vnitřní jed. a nádrží [mm 2 ] SHF09F3E5 UH09FE5 3 x 4,0 resp. 3 x 6,0 28,5 32A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SHF12F6E5 UH12FE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SHF09F3E8 UH09FE8 5 x 1,5 resp. 5 x 2,5 14,5* 16A 4P C 3 x 1,5 * 1,5 6,5 10A 2P B** 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SHF12F9E8 UH12FE8 5 x 1,5 resp. 5 x 2,5 10,8 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 * model SHF09F3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,5 A (10,2 A pro venkovní jednotku + 4,3 A pro spirálu), napájení PS2 slouží pouze pro spirálu BOH v nádrži TUV SDC (vnitřní jednotka) UD (venkovní jednotka) El. napájení PS1 EL. napájení PS2 Propojovací kabel Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [KW] Výkon BOH [KW] Max. proud [A] Jištění mezi vnitřní a venkovní jednotkou [mm 2 ] SDC0305J3E5 UD03JE5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 1,5 resp. 4 x 2,5 3 x 1,5 SDC0305J3E5 UD05JE5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 1,5 resp. 4 x 2,5 3 x 1,5 SDC0709J3E5 UD07JE5 3 x 4,0 resp. 3 x 6,0 15,9 20A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SDC0709J3E5 UD09JE5-1 3 x 4,0 resp. 3 x 6,0 15,9 20A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SDC12H6E5 UD12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SDC16H6E5 UD16HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SDC09H3E8* UD09HE8 5 x 1,5 resp. 5 x 2,5 13,1* 16A 4P C 3 x 1,5 * 1,5 6,5 10A 2P B** 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SDC12H9E8 UD12HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 mezi vnitřní jed. a nádrží [mm 2 ] SDC16H9E8 UD16HE8 5 x 1,5 resp. 5 x 2,5 9,9 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 * model SDC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 13,1 A (8,8 A pro venkovní jednotku + 4,3 A pro spirálu), napájení PS2 slouží pouze pro spirálu BOH v nádrži TUV SXC, SQC (vnitřní jednotka) UX, UQ (venkovní jednotka) El. napájení PS1 EL. napájení PS2 Propojovací kabel Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [KW] Výkon BOH [KW] Max. proud [A] Jištění mezi vnitřní a venkovní jednotkou [mm 2 ] SXC09H3E5 UX09HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2,5 3 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SXC12H6E5 UX12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6,0 6 1, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 SXC09H3E8* UX09HE8 5 x 1,5 resp. 5 x 2,5 14,7* 16A 4P C 3 x 1,5 * 1,5 6,5 10A 2P B** 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SXC12H9E8 UX12HE8 5 x 1,5 resp. 5 x 2,5 11,9 16A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 SXC16H9E8 UX16HE8 5 x 2,5 15,5 20A 4P C 5 x 1,5 resp. 5 x 2,5 9 1, A 4P B 6 x 2,5 3 x 1,5 * model SXC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,7 A (10,4 A pro venkovní jednotku + 4,3 A pro spirálu), napájení PS2 slouží pouze pro spirálu BOH v nádrži TUV mezi vnitřní jed. a nádrží [mm 2 ] ADC (vnitřní jednotka) UD (venkovní jednotka) El. napájení PS1 EL. napájení PS2 Propojovací kabel Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH [KW] Výkon BOH [KW] Max. proud [A] Jištění mezi vnitřní a venkovní jednotkou [mm 2 ] ADC0309J3E5 UD03JE5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 1,5 resp. 4 x 2,5 3 x 1,5 ADC0309J3E5 UD05JE5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 1,5 resp. 4 x 2,5 3 x 1,5 ADC0309J3E5 UD07JE5 3 x 2,5 resp. 3 x 4,0 15,9 20A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 2,5 resp. 4 x 4,0 3 x 1,5 ADC0309J3E5 UD09JE5-1 3 x 2,5 resp. 3 x 4,0 15,9 20A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 2,5 resp. 4 x 4,0 3 x 1,5 ADC1216H6E5 UD12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 ADC1216H6E5 UD16HE5 3 x 4,0 resp. 3 x 6, 26 32A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 3 x 1,5 ADC0916H9E8 UD09HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 ADC0916H9E8 UD12HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 ADC0916H9E8 UD16HE8 5 x 1,5 resp. 5 x 2,5 9,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 3 x 1,5 BUH backup heater zabudovaná el. spirála ve vnitřní jednotce, BOH booster heater spirála v nádrži TUV. Údaje jsou informativní. Za správný návrh průřezu kabelu odpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. ** Jištění 10 A odpovídá nádrži s BOH spirálou s výkonem 1,5 kw, v případě použití nádrže s 3 kw spirálou je potřebné jištění 16 A 2P B mezi vnitřní jed. a nádrží [mm 2 ] 46 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

47 2 REZIDENČNÍ TEPELNÁ ČERPADLA ADC (vnitřní jednotka) UX, UQ (venkovní jednotka) El. napájení PS1 (do ADC) EL. napájení PS2 (do ADC) Propojovací kabel mezi Výkon BUH Výkon BOH Max. vnitřní a venkovní jednotkou Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Jištění [KW] [KW] proud [A] [mm 2 ] ADC1216H6E5 UX09HE5 3 x 4,0 resp. 3 x 6,0 mm² 29 A 32A 2P C 3 x 4,0 resp. 3 x 6,0 mm² 6 kw 3 kw 26 A 32 A 2P B 4 x 4,0 resp. 4 x 6,0 mm² ADC1216H6E5 UX12HE5 3 x 4,0 resp. 3 x 6,0 mm² 29 A 32A 2P C 3 x 4,0 resp. 3 x 6,0 mm² 6 kw 3 kw 26 A 32 A 2P B 4 x 4,0 resp. 4 x 6,0 mm² ADC0916H9E8 UX09HE8 5 x 1,5 resp. 5 x 2,5 mm² 10,4 A 16A 4P C 5 x 1,5 resp. 5 x 2,5 mm² 9 kw 3 kw 13 A 16 A 4P B 6 x 1,5 resp. 6 x 2,5 mm² ADC0916H9E8 UX12HE8 5 x 1,5 resp. 5 x 2,5 mm² 11,9 A 16A 4P C 5 x 1,5 resp. 5 x 2,5 mm² 9 kw 3 kw 13 A 16 A 4P B 6 x 1,5 resp. 6 x 2,5 mm² ADC0916H9E8 UX16HE8 5 x 2,5 mm² 15,5 A 20A 4P C 5 x 1,5 resp. 5 x 2,5 mm² 9 kw 3 kw 13 A 16 A 4P B 6 x 2,5 mm² BUH backup heater zabudovaná el. spirála ve vnitřní jednotce, BOH booster heater spirála v nádrži TUV. Údaje jsou informativní. Za správný návrh průřezu kabelu odpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. ** Jištění 10 A odpovídá nádrži s BOH spirálou s výkonem 1,5 kw, v případě použití nádrže s 3 kw spirálou je potřebné jištění 16 A 2P B ELEKTRICKÉ SPECIFIKACE JEDNOTEK AQUAREA Průřezy, počty kabelů, jištění (aplikace bez nádrže na TUV) MHF SX, SQ (vnitřní jednotka) UX, UQ (venkovní jednotka) El. napájení PS1 El. napájení PS1 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] EL. napájení PS2 Výkon BUH [KW] EL. napájení PS2 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH Max. proud [A] Jištění MHF09G3E5 3 x 4,0 resp. 3 x 6,0 28,5 32A 2P C 3 x 1,5 resp. 3 x 2,5 3 13A 16A 2P B MHF12G6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B MDC El. napájení PS1 EL. napájení PS2 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH Max. proud [A] Jištění MDC05J3E5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B MDC07J3E5 3 x 2,5 resp. 3 x 4, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B MDC09J3E5 3 x 2,5 resp. 3 x 4, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B MDC12H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B MDC16H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B MXC El. napájení PS1 EL. napájení PS2 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] Výkon BUH Max. proud [A] Jištění MXC09H3E5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B MXC12H6E5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B MXC09H3E8* 5 x 1,5 resp. 5 x 2,5 14,7* 16A 4P C 3 x 1,5 6,5 10A 2P B** MXC12H9E8 5 x 1,5 resp. 5 x 2,5 11,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B MXC16H9E8 5 x 2,5 15,5 20A 4P C 5 x 1,5 resp. 5 x 2, A 4P B * model MXC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,7 (10,4A pro venkovní jednotku + 4,3A pro spirálu), tzn. napájení PS2 se nepřipojuje SHF (vnitřní jednotka) UH (venkovní jednotka) El. napájení PS1 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] EL. napájení PS2 * model SDC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,5 (10,2 A pro venkovní jednotku + 4,3 A pro spirálu), tzn. napájení PS2 se nepřipojuje * model SDC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 13,1 (8,8 A pro venkovní jednotku + 4,3 A pro spirálu), tzn. napájení PS2 se nepřipojuje Max. proud [A] Jištění Propojovací kabel mezi vnitřní a venkovní jednotkou SXC09H3E5 UX09HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 SXC12H6E5 UX12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SXC09H3E8* UX09HE8 5 x 1,5 resp. 5 x 2,5 14,7* 16A 4P C 6 x 1,5 resp. 6 x 2,5 SXC12H9E8 UX12HE8 5 x 1,5 resp. 5 x 2,5 11,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 Výkon BUH [KW] Max. proud [A] SXC16H9E8 UX16HE8 5 x 2,5 15,5 20A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 2,5 * model SXC09H3E8 má 3 kw spirálu BUH napájenou z napájení PS1, zahrnutou do max. proudu 14,7 (10,4 A pro venkovní jednotku + 4,3 A pro spirálu), tzn. napájení PS2 se nepřipojuje BUH backup heater zabudovaná el. spirála ve vnitřní jednotce, BOH booster heater spirála v nádrži TUV. Údaje jsou informativní. Za správný návrh průřezu kabelu zodpovídá instalační firma. Je potřebné vzít v úvahu délku kabelu, teploty okolí, lokální předpisy a jiné. Jištění Propojovací kabel mezi vnitřní a venkovní jednotkou [mm 2 ] SHF09F3E5 UH09FE5 3 x 4,0 resp. 3 x 6,0 28,5 32A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 SHF12F6E5 UH12FE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SHF09F3E8* UH09FE8 5 x 1,5 resp. 5 x 2,5 14,5* 16A 4P C 6 x 1,5 resp. 6 x 2,5 SHF12F9E8 UH12FE8 5 x 1,5 resp. 5 x 2,5 10,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 SDC (vnitřní jednotka) UD (venkovní jednotka) El. napájení PS1 Napájecí kabel [mm 2 ] Max. proud [A] Jištění Napájecí kabel [mm 2 ] EL. napájení PS2 Výkon BUH [KW] Max. proud [A] Jištění Propojovací kabel mezi vnitřní a venkovní jednotkou [mm 2 ] SDC0305J3E5 UD03JE5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 1,5 resp. 4 x 2,5 SDC0305J3E5 UD05JE5 3 x 1,5 resp. 3 x 2, A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 1,5 resp. 4 x 2,5 SDC0709J3E5 UD07JE5 3 x 4,0 resp. 3 x 6,0 15,9 20A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC0709J3E5 UD09JE5-1 3 x 4,0 resp. 3 x 6,0 15,9 20A 2P C 3 x 1,5 resp. 3 x 2, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC12H6E5 UD12HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC16H6E5 UD16HE5 3 x 4,0 resp. 3 x 6, A 2P C 3 x 4,0 resp. 3 x 6, A 2P B 4 x 4,0 resp. 4 x 6,0 SDC09H3E8* UD09HE8 5 x 1,5 resp. 5 x 2,5 13,1* 16A 4P C 6 x 1,5 resp. 6 x 2,5 SDC12H9E8 UD12HE8 5 x 1,5 resp. 5 x 2,5 8,8 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 SDC16H9E8 UD16HE8 5 x 1,5 resp. 5 x 2,5 9,9 16A 4P C 5 x 1,5 resp. 5 x 2, A 4P B 6 x 1,5 resp. 6 x 2,5 pro uchycení venkovních jednotek na konzoly B A Model \ Velikost A x B gen. J A x B gen. H A x B 12 A x B 16 A x B Model UQ A x B UH, UD, UX 540 x x x x x x 356 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 47

48 3 VODNÍ SYSTÉMY, FANCOILY

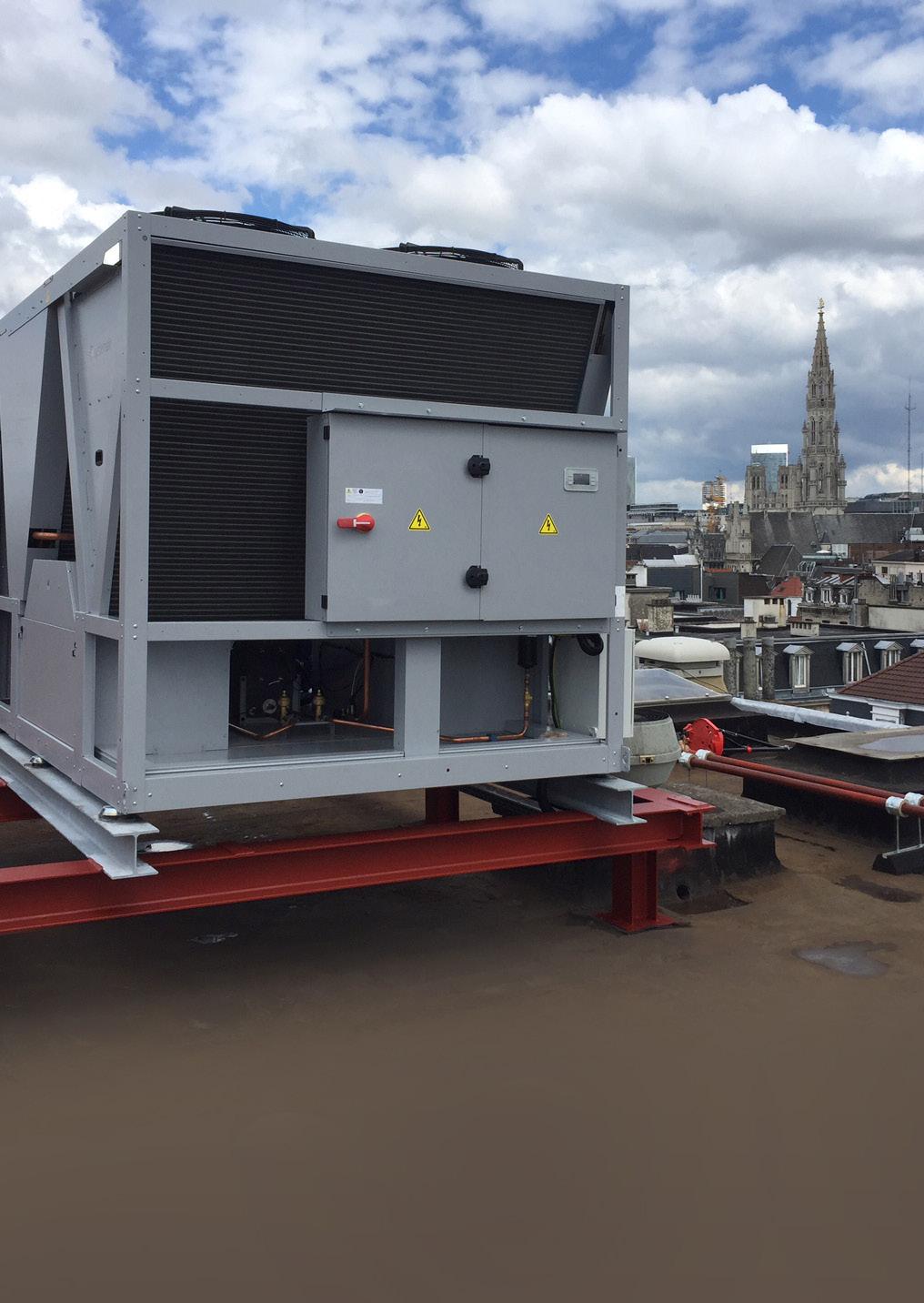

49 3 VODNÍ SYSTÉMY, FANCOILY VZDUCHEM CHLAZENÉ CHLADIČE VODY (KOMPAKTNÍ) Provedení pouze chlazení, ochranný nátěr. BLN modely se standardně sníženou hlučností; LN, L nízkohlučná verze; SLN, S, ELN extranízkohlučná verze; HT pro vysoké teploty okolí (48 C); HPF vysokotlaké ventilátory; HSE, HE zvýšená účinnost ESEER o cca 15 %; BC pro nízkoteplotní aplikace; EC s EC ventilátory; EVO vylepšená verze s vyšší účinností. Chladivo R410A, scroll kompresory - 1 nebo 2 chladící okruhy - SysAqua L, 2 chladicí okruhy - AQVL, Syscroll Air CO, Syscroll Air EVO CO. Chladivo R134a, šroubové kompresory - 1 nebo 2 chladicí okruhy, ekodesign Syscrew Air CO, Syscrew Air EVO CO. Chladivo R513 nebo R134a, inverter šroubový + skokový šroubový kompresor - 2 chladící okruhy, ekodesign Syscrew Air EVO HSE CO Volitelný FREECOOLING modul SYSFREECOOL s možností samostatně stojící aplikace (stand-alone), nebo s připojením na modely Syscroll (jako jedna konstrukce) (slave) výkony 100 až 550 kw. VODA NA VÝSTUPU Z JEDN. +6 C až 15 C (-8 C na požádání) S CELOROČNÍM SYSTÉMEM DO -18 C 0 C až 48 C Produktová řada rozsah chladícího výkonu kw kw kw SysAqua L kw Syscroll Air EVO CO kw Syscrew Air EVO CO kw AQVL kw Syscroll Air CO SysFreeCool freecooling modul samostatně stojící nebo jako slave VZDUCHEM CHLAZENÁ TEPELNÁ ČERPADLA (KOMPAKTNÍ) Provedení chlazení nebo topení, ochranný nátěr. BLN modely se standardně sníženou hlučností; LN, L nízkohlučná verze; SLN, S, ELN extranízkohlučná verze; HT pro vysoké teploty okolí (48 C); HPF vysokotlaké ventilátory; HSE, HE zvýšená účinnost ESEER o cca 15 %; BC pro nízkoteplotní aplikace; EC s EC ventilátory; EVO vylepšená verze s vyšší účinností. Chladivo R32, inverter scroll kompresor, 1 chladicí okruh - SYSHP mini DCI. Chladivo R410A, inverter scroll kompresor, 1 chladicí okruh - Syscroll Air EVO HP (21-34 kw). Chladivo R410A, scroll kompresory, 1 nebo 2 chladící okruhy - SysAqua H. Chladivo R410A, scroll kompresory, 2 chladicí okruhy - AQVH, VLH, Syscroll Air HP, Syscroll Air EVO HP ( kw). VODA NA VÝSTUPU Z JEDN. +20 C až 55 C (60 C SYSHP) TOPENÍ SYSAQUAH / SYSHP / OSTATNÍ do -17 C / -25 C / -10 C Produktová řada rozsah topného výkonu 7 16 kw SYSHP mini DCI kw VLH kw kw SysAqua H kw Syscroll Air EVO HP kw AQVH kw kw Syscroll Air HP kw Syscroll Air EVO HP Příslušenství pro kompaktní vzduchem chlazené chladiče vody a tepelná čerpadla Dálkové ovládání klávesnice Modbus, Lonwork, Bacnet protokol pro BMS PicoWeb dálkové počítačové ovládání přes web Celoroční systém do -18 C (u ELN std) Akustický kryt kompresorů, akustický kryt čerpadla Oddělený hydromodul l s čerpadlem Kontrola sledu fází, elektrické expanzní ventily Master / slave systém pro max. 4 jednotky HP / LP manometry Ventil na saní kompresoru Vstřikování kapalného chladiva do kompresoru Kovová ochrana kondenzátoru Total heat recovery (úplné zpětné získávaní tepla) Desuperheater (doplňkový výměník na ohřev TUV) Modré lamely kondenzátoru (vodoodpudivé) Pružné antivibrační podložky, gumové podložky std Průtokový spínač Vodní filtr, uzavírací ventily 49 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

50 3 VODNÍ SYSTÉMY, FANCOILY VZDUCHEM CHLAZENÁ TEPELNÁ ČERPADLA (MODULÁRNÍ ) Záruka 36 měsíců Provedení chlazení a vytápění, ochranný nátěr, CLS F - fixspeed scrol kompresory, CLS FE - inverter scroll kompresory s EVI technologií. 3 základní moduly, možnost volné kombinace až 32 modulů CLS 30, 65 resp. 16 modulů CLS 130 do 1 systému (řízení master / slave). Standardní výbava - opláštění, HP / LP ochrana, elektrický expanzní ventil, kontrola sledu fází, ochranná mříž kondenzátoru, průtokový spínač. Automatické střídání kompresorů a modulů, trubkový výparník, R410A. CLS 30 F - 1 chladicí okruh, 1x scroll komp., CLS 65 F - 1 chladicí okruh, 2x scroll komp., CLS 130 F - 2 chladící okruhy, 4x scroll komp. CLS 30 FE - 1 chladicí okruh, 1x scroll komp., CLS 65 FE - 2 chladící okruhy, 2x scroll komp., CLS 130 FE - 4 chladící okruhy, 4x scroll komp. K ovládání systému jako povinné příslušenství se využívá jeden kabelový ovladač připojený na master modul. VODA NA VÝSTUPU Z VÝPARNÍKU +4 C až 20 C TOPENÍ CLS F/CLS FE do -15 C/do-30 C CLS FE -5 C až 48 C CLS F 15 C až 48 C 30 kw 35k W CLS kw kw CLS kw kw CLS 130 Produktová řada rozsah topného výkonu kw kw Hodnota maximálního chladicího výkonu je dosaženo propojením 16ks 130kW modulů resp. topného výkonu propojením 32ks 77kW modulů do jednoho systému. Modulární tepelná čerpadla (možnost přepojení až 32 (30kW, 65kW) nebo 16 (130kW) modulů systémem master/slave) - CLS F Označení CLS-F30HW/ZR1B CLS-F65HW/ZR1B CLS-F130HW/ZR1B Popis Vzduchem chlazené tepelné čerpadlo, certifikace ErP, R410A, 1x scroll kompresor, 1 chladící okruh, 1 výkonový stupeň, trubkový výměník, opláštění, průtokový spínač, kontrola sledu fází, HP/LP ochrana, 3f~400 V/5 0Hz, (chlazení do +15 C, topení do -15 C) Vzduchem chlazené tepelné čerpadlo, certifikace ErP, R410A, 2x scroll kompresor, 1 chladící okruh, 2 výkonové stupně, trubkový výměník, opláštění, průtokový spínač, kontrola sledu fází, HP/LP ochrana, 3f~400 V/50 Hz, (celoroční chlazení do +15 C, topení do -15 C) Vzduchem chlazené tepelné čerpadlo, certifikace ErP, R410A, 4x scroll kompresor, 2 chladící okruhy, 4 výkonové stupně, trubkový výměník, opláštění, průtokový spínač, kontrola sledu fází, HP/LP ochrana, 3f~400 V/50 Hz, (chlazení do +15 C, topení do -15 C) Chladící výkon Topný výkon Cena 30 35, Kč Kč , Kč Modulární tepelná čerpadla EVI (možnost přepojení až 32 (30kW, 60kW) nebo 16 (120kW) modulů systémem master/slave) - CLS FE Označení CLS-FE35HW/ZR1A CLS-FE75HW/ZR1A CLS-FE140HW/ZR1A Popis Vzduchem chlazené tepelné čerpadlo inverter, certifikace ErP, R410A, 1x EVI scroll CI kompresor, 1 chladící okruh, 1 výkonový stupeň, trubkový výměník, opláštění, průtokový spínač, kontrola sledu fází, HP/LP ochrana, 3f~400 V/50 Hz, (chlazení do -5 C, topení do -30 C) Vzduchem chlazené tepelné čerpadlo inverter, certifikace ErP, R410A, 2x EVI scroll CI kompresor, 2 chladící okruhy, 2 výkonové stupně, trubkový výměník, opláštění, růtokový spínač, kontrola sledu fází, HP/LP ochrana, 3f~400 V/50 Hz, (chlazení do -5 C, topení do -30 C) Vzduchem chlazené tepelné čerpadlo inverter, certifikace ErP, R410A, 4x EVI scroll CI kompresor, 4 chladící okruhy, 4 výkonové stupně, trubkový výměník, opláštění, průtokový spínač, kontrola sledu fází, HP/LP ochrana, 3f~400 V/50 Hz, (chlazení do -5 C, topení do -30 C) Chladící výkon Topný výkon Cena Kč Kč Kč Příslušenství Kód Popis Cena CSP-D140 Kabelový ovladač pro modely CLS-F, snímač teploty okolí, snímače teploty vody (povinný pro master modul) Kč CSP-D168 Kabelový ovladač pro modely CLS-FE, snímač teploty okolí, snímače teploty vody (povinný pro master modul) Kč VODOU CHLAZENÉ CHLADIČE VODY Provedení jen chlazení, ochranný nátěr, montáž do interiéru. BLN - modely se standardně sníženou hlučností; S, ELN - extranízkohlučná verze; EVO - vylepšená verze s vyšší účinností. Chladivo R410A, scroll kompresory - 1 nebo 2 chladící okruhy - WQL. Chladivo R134a, šroubové kompresory - 1 nebo 2 chladící okruhy - Syscrew Water EVO CO. Produktová řada rozsah chladícího výkonu VODA NA VÝSTUPU Z VÝPARNÍKU +5 C až 18 C (-8 C na požádání) VODA NA VÝSTUPU Z KONDENZÁTORU +30 C až 60 C kw WQL kw Syscrew Water EVO CO Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 50

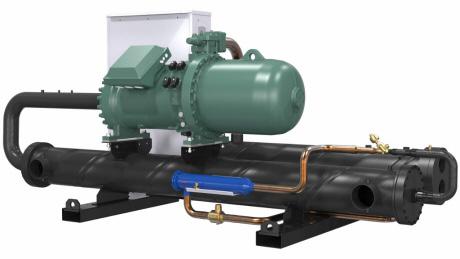

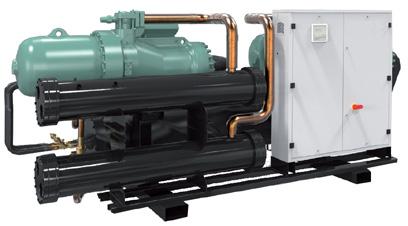

51 3 VODNÍ SYSTÉMY, FANCOILY VODOU CHLAZENÁ TEPELNÁ ČERPADLA Provedení chlazení nebo vytápění, ochranný nátěr, montáž do interiéru. BLN - modely se standardně sníženou hlučností; S, ELN - extranízkohlučná verze; EVO - vylepšená verze s vyšší účinností. Chladivo R410A, scroll kompresory - 1 nebo 2 chladící okruhy - WQH. Chladivo R134a, šroubové kompresory - 1 nebo 2 chladící okruhy - Syscrew Water EVO HP. Produktová řada rozsah topného výkonu VODA NA VÝSTUPU Z VÝPARNÍKU 25 C až 55 C kw WQH kw Syscrew Water EVO HP CHLADIČE VODY BEZ KONDENZÁTORU Provedení jen chlazení, ochranný nátěr, montáž do interiéru. BLN - modely se standardně sníženou hlučností; S, ELN - extranízkohlučná verze. EVO - vylepšená verze s vyšší účinností. Optimalizované pro R410A, scroll kompresory - 1 nebo 2 chladící okruhy - WQRC. Optimalizované pro R134a, šroubové kompresory - 1 nebo 2 chladící okruhy - Syscrew Water EVO RC. Jednotky jsou dodávány bez náplně chladiva. Produktová řada rozsah chladícího výkonu VODA NA VÝSTUPU Z VÝPARNÍKU +5 C až 18 C (-8 C na požádání) VODA NA VÝSTUPU Z KONDENZÁTORU +30 C až 58 C kw WQRC kw Syscrew Water EVO RC Příslušenství pro kompaktní vzduchem chlazené chladiče vody a tepelná čerpadla Dálkové ovládání klávesnice Modbus, Lonwork, Bacnet protokol pro BMS PicoWeb dálkové počítačové ovládání přes web Softstartér pro kompresory Master / slave systém pro max. 4 jednotky Ventil na sání kompresoru Elektrické expanzní ventily (pro WQ_) Plynulá regulace výkonu (pro Syscrew) HP a LP manometry Opláštění kompresorů (útlum o 4 db (A)) (pro WQ_) Zabudovaný hydromodul s 1 nebo 2 čerpadly (pro WQ_) Oddělený hydromodul l s 1 nebo 2 čerpadly Desuperheater (doplňkový výměník na ohřev TUV) Přítokový spínač Vodní filtr Sada pro jednobodové napojení Vstřikování kapalného chladiva do kompresoru (Chladící výkon) chlazená voda 12 / 7 C; spád na kondenzátoru 30 / 35 C resp. kondenzační teplota 50 C; (Topný výkon) topná voda 40 / 45 C SUCHÉ CHLADIČE / KONDENZÁTORY Suchý chladič GF odvod kondenzačního tepla pro vodou chlazené chladiče vody, kompaktní (compact) nebo vario modely. Kondenzátor GC, GV odvod kondenzačního tepla pro chladiče bez kondenzátoru, kompaktní (compact) nebo vario modely. Provedení s radiálními ventilátory kondenzátory RVV, RVH ( kw). Standardní nebo speciální Alu microox výměníky (redukovaná hmotnost a náplň chladiva) podle návrhu. AC nebo EC motory ventilátorů, množství provedení hlučnosti od standardní po extra tichou. Produktová řada suché chladiče (GF) a kondenzátory (GC, GV) kw GFHC / GFVC (compact) horizontální / vertikální kw GCHV / GCVV (vario) horizontální / vertikální kw GCHC / GCVC (compact) horizontální / vertikální kw kw GFW (compact) / GFD (vario) horizontální ve tvaru V kw GFHV / GFVV (vario) horizontální / vertikální kw kw GVW (compact) / GVD (vario) horizontální ve tvaru V Příslušenství pro kompaktní vzduchem chlazené chladiče vody a tepelná čerpadla Ploché nebo navařovací příruby (pro suché chladiče) Sběrač chladiva (pro kondenzátory) Nástěnný nebo namontovaný rozvaděč s regulátorem Skoková nebo plynulá regulace Antivibrační podložky Servisní vypínače 51 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

52 3 VODNÍ SYSTÉMY, FANCOILY FANCOILY AQUAREA AIR Vysoký topný výkon 3 rychlosti otáček ventilátoru a výkony Exkluzivní design Mimořádně kompaktní rozměry (hloubka pouze 12,9 cm) Možné funkce chlazení a odvlhčování (nutnost odvodu kondenzátu) Včetně třícestného ventilu (pokud se instaluje 3 a více jednotek fan coil, není potřeba obtokový ventil) Termostat s dotykovým displejem Kód produktu Popis Výkon chlazení 10/15 Výkon topení 35 C / 30 C Napájení Akustický tlak db(a) jednotky PAW-AAIR Jednotky fan coil pro aplikaci s tepelnými čerpadly 0,35 0,47 230V x 579 x Kč PAW-AAIR Jednotky fan coil pro aplikaci s tepelnými čerpadly 1,04 1,03 230V x 579 x Kč PAW-AAIR Jednotky fan coil pro aplikaci s tepelnými čerpadly 1,42 1,42 230V x 579 x Kč Cena bez DPH FANCOILY PARAPETNÍ, PODSTROPNÍ, POTRUBNÍ Pokojový termostat 3 výstupy, 230 V relé pro ovládání ventilátoru 2 výstupy, relé 230 V pro regulaci topení / chlazení Podřízené zařízení ModBus RTU 1 DI pro detekci tlaku (spínač klíčové karty) 1 AI pro snímač Fancoily standardně v levém provedení Pravé provedení končí kódem R Kód produktu Popis Výkon chlazení 7/12 Výkon topení 50 C / 45 C Napájení Akustický tlak db(a) jednotky PAW-FC-D11-1 Jednotky Fan Coil 1,0 1,4 230V x 570 x Kč PAW-FC-D15-1 Jednotky Fan Coil 1,2 1,5 230V x 570 x Kč PAW-FC-D24-1 Jednotky Fan Coil 2,0 2,4 230V x 753 x Kč PAW-FC-D28-1 Jednotky Fan Coil 2,4 2,9 230V x 938 x Kč PAW-FC-D40-1 Jednotky Fan Coil 3,2 4,1 230V x 1122 x Kč PAW-FC-D55-1 Jednotky Fan Coil 4,6 5,3 230V x 1307 x Kč PAW-FC-D65-1 Jednotky Fan Coil 6,1 7,9 230V x 1121 x Kč PAW-FC-D90-1 Jednotky Fan Coil 6,1 8,1 230V x 1316 x Kč PAW-FC-H150 Jednotky Fan Coil (vysoký statický tlak) 11,9 14,9 230V x 1600 x Kč Cena bez DPH Příslušenství Příslušenství fan coil PAW-FC-303TC Kabelový dálkový ovladač Kč PAW-FC-RC1 Pokročilé drátové řízení pro jednotky fan coil Kč PAW-FC-2WY-11/55-1 2cestný ventil + vana na kondenzát Kč PAW-FC-2WY-65/90-1 2cestný ventil + vana na kondenzát Kč PAW-FC-2WY-150 2cestný ventil Kč PAW-FC-3WY-11/55-1 3cestný ventil + vana na kondenzát Kč PAW-FC-3WY-65/90-1 3cestný ventil + vana na kondenzát Kč PAW-FC-3WY-150 3cestný ventil Kč 52 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

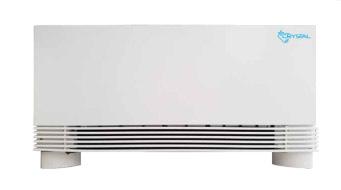

53 3 VODNÍ SYSTÉMY, FANCOILY FANCOILY CHIGO Záruka 36 měsíců Vyhotovení dvoutrubkové. Modely CSQ4 s motorizovanými výfukovými klapkami, infračerveným dálkovým ovládáním a dekoračním panelem s LED displejem. Modely CSQ s motorizovanými výfukovými klapkami, autorestartem, ON/OFF kontaktem, infračerveným dálkovým ovládáním a dekoračním panelem s LED nebo digitálním displejem. Kód produktu Popis Výkon chlazení Výkon topení Cena Kazetové 4-cestné mini (panel 650 x 650 mm) CSQ4 CSQ4-300R-A Kazetový fancoil 2-trubkový, čerpadlo kondenzátu, infraovládání 1,8 2,8 2,3 3, Kč CSQ4-470R-A Kazetový fancoil 2-trubkový, čerpadlo kondenzátu, infraovládání 2,9 4,5 3,9 6, Kč SP-S044 Dekorační panel 650x650mm (LED displej) specifikujte kód při objednání, povinný pro modely CSQ4 v ceně Kazetové 4-cestné (panel 950 x 950mm) CSQ CSQ-760R Kazetový fancoil 2-trubkový, čerpadlo kondenzátu, infraovládání 4,7 7,2 6,1 9, Kč CSQ-1000R Kazetový fancoil 2-trubkový, čerpadlo kondenzátu, infraovládání 6,5 10 8,6 13, Kč SP-S054 Dekorační panel 950x950mm (digitální displej) specifikujte kód při objednání, povinný pro modely CSQ v ceně Příslušenství Záruka 36 měsíců 2-cestný ventil 3-cestný ventil Čerpadlo kondenzátu Kabelový nástěnný ovladač (pro CSQ) Kód produktu Popis Cena ZH/JA-07 Infračervený dálkový ovladač (v balení u CSQ4, CSQ) 720 Kč ZKX-C/TE-06 Kabelový nástěnný ovladač + propojovací kabel (volitelný pro CSQ) Kč JA ZKX FANCOILY CRYSTAL Unikátní super tenká konstrukce o hloubce pouze 130 mm Vyvážené uchycení ventilátoru pro velmi nízkou hlučnost Výměník s hliníkovou povrchovou ochranou a měděnými trubkami s vnitřním rýhováním, které zajišťuje zvýšenou tepelnou výměnu Vana kondenzátu s vyspádováním, bez čerpadla kondenzátu, s protikondenzační izolací Kód produktu Popis Výkon chlazení Výkon topení 50 C / 70 C Napájení Hlučnost min. max. jednotky BGR-200-R Vodní pokojový konvektor s ventilátorem pro chlazení i topení 0,75 0,99 / 1, V 19,8 39 db 694 x 580 x Kč BGR-400-R Vodní pokojový konvektor s ventilátorem pro chlazení i topení 1,5 2 / 3, V 18,3 40 db 894 x 580 x Kč BGR-600-R Vodní pokojový konvektor s ventilátorem pro chlazení i topení 2,2 2,80 / 4, V 19,1 42 db 1094 x 580 x Kč BGR-800-R Vodní pokojový konvektor s ventilátorem pro chlazení i topení 3,1 4,20 / 6, V 21 42,1 db 1294 x 580 x Kč Cena bez DPH Příslušenství Popis 3cestný ventil se servopohonem Dálkový ovladač Nožičky pro fancoil Cena Kč 660 Kč 660 Kč 53 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

54 3 VODNÍ SYSTÉMY, FANCOILY FANCOILY SYSTEMAIR Vyhotovení dvoutrubkové, dvoutrubkové s elektrickým topením, čtyřtrubkové. Připojení vody levé (standard) nebo pravé. Standardní AC nebo energeticky úsporné EC motory. Modely DUCTYS standardně vybavené EC motorem. Parapetně-podstropní modely SysCoil Comfort v provedení VC parapetní opláštěné, VN parapetní neopláštěné, HC podstropní opláštěné, HN podstropní neopláštěné. Filtr G2 nebo G3. Parapetní a podstropní neopláštěné modely Syscoil Comfort VN a HN použitelné i jako nízkotlaké potrubní provedení s dostupným tlakem do 40 Pa. Modely HAWAIR (pouze 2-trubkové) v provedení IR SV s infraovládáním a bez ventilu; IR AV s infraovládáním a zabudovaným 2-cestným ventilem; TB SV bez infraovládání a bez ventilu. Produktová řada rozsah chladícího a topného výkonu 1 9 kw VC / VN, 1 12 kw HC / HN Parapetní opláštěné / neopláštěné, Podstropní opláštěné / neopláštěné 2 8 kw SYSQUARE 2 10 kw SQ Kazetové 4-výfukové (panely 625 x 625 mm) 2 28 kw DUCTYS DT, 2 34 kw VH Potrubní středotlaké (ESP do 80 Pa), Potrubní vysokotlaké (ESP do 200 Pa) 2 5 kw 3 6 kw HAWAIR HAW Nástěnné Příslušenství Regulační ventily (dvoucestné / čtyřcestné) ON / OFF s termopohonem 230 V obsahují i vaničku na kondenzát) Elektrické topení Kabelové ovládání jeden ovladač pro jeden fancoil Infraovládání (nutné objednat SysLogic) Ovládání SysLogic nadřazený systém (ovládání master/slave max. 16 fancoilů, okenní kontakt, Modbus) Potrubní nástavce, podstavce, mřížka mezi podstavce Manuální nebo automatická regulační klapka ON / OFF Čerpadlo kondenzátu (standardně u SQ) Dekorační panel IRYS COANDA (pro SQ) FANCOILY SABIANA Provedení dvoutrubkové, dvoutrubkové s elektrickým vytápěním, čtyřtrubkové. Napájení vody levé (standard) nebo pravé. Standardní AC nebo energeticky úsporné EC motory (modely s označením ECM). Parapetně-podstropní modely CRC, CRT v provedení MV - opláštěné, MO-MVB - opláštěné s nasávací mřížkou, IV-IO - neopláštené. Parapetně-podstropní modely CFR v provedení MV - opláštěné, IV-IO - neopláštené, MVR - s doplňkovým vodním sálavým panelem. Kazetové modely SK (standard), SK MB (s elektronickou deskou s Modbus), CCN (vyfukování s Coanda efektem). Nástěnné modely FLY - CVP (standard), CVP-T (s infraovládaním), CVP-V (s regulačním ventilem), CVP-MB (s elektronickou deskou s Modbus). Produktová řada rozsah chladícího a topného výkonu 1 8 kw CARISMA 1,5 11 kw CRC, CRC-ECM Parapetně-podstropní s radiálním ventilátorem (ESP do 50 Pa) 1 4 kw CARISMA 2 5 kw CRT, CRT-ECM Parapetně-podstropní s tangenciálním ventilátorem (snížená hlučnost) CARISMA BREEZE sada pro zapuštění CRC a CRR do stěny 0,6 4 kw CARISMA 0,4 3,3 kw CFR, CFR-ECM Parapetně-podstropní s tangenciálním ventilátorem (nízká hlučnost, štíhlý design) verze MVR se sálavým panelem, pro extra tichý noční provoz 1 4 kw CARISMA FLOOR 1 14 kw CRP-ECM, CCP-ECM Podlahové 2 8 kw CARISMA 2 10 kw CRSL, CRS-ECM Potrubní středotlaké (ESP do 80 Pa) 4 33 kw MAESTRO 6 51 kw MTL Potrubní vysokotlaké (ESP do 160 Pa) 2 11 kw SKYSTAR SK, 3 14 kw COANDA CCN Kazetové 4-výfukové (panely 670 x 670 a 965 x 965 mm), Kazetové 1-výfukové (panely 592 x x 1192 mm) 6 15 kw SKYSTAR JUMBO 6 16 kw SK-ECM Kazetové 4-cestné (panel 1017x1017mm) 2 4 kw CARISMA 3 5 kw FLY CVP Nástěnné Příslušenství Regulační ventily (dvojcestné / trojcestné) ON / OFF s termopohonem 230 V Elektrické topení Kabelové ovládání nebo infraovládání Relé pro ovládání master/slave Speciální elektrostatický filtr CRYSTALL Ovládání přes PC Digitální ovládání (max. 60 fancoilů) Bezdrátové ovládání WiFi FreeSabiana Dekorační panely v různém barevném provedení Multizónový systém PMC pro CRSL Potrubní nástavce, přívod čerstvého vzduchu Podstavce, mřížka mezi podstavce Klapka na čerstvý vzduch Čerpadlo kondenzátu Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 54

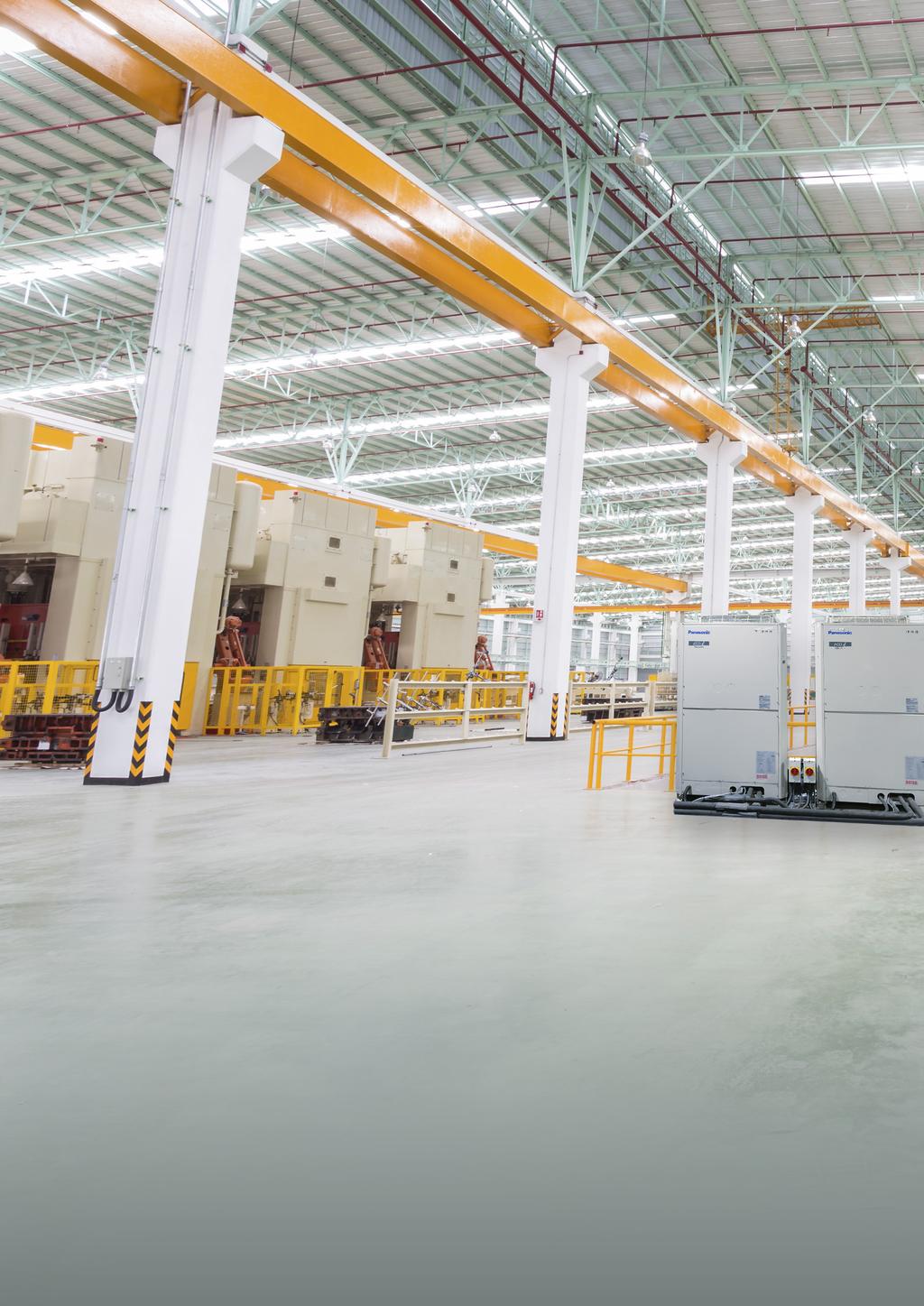

55 4 VRF SYSTÉMY, KONDENZAČNÍJEDNOTKY, PRŮMYSLOVÉ SYSTÉMY

56 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY VRF SYSTÉMY FLOWLOGIC (ELEKTRICKÉ) Záruka 36 měsíců MINIFLOWLOGIC II 2-trubkový systém chlazení nebo topení (5 49 jednotek, diverzita %, celková délka potrubí až 300 m) FLOWLOGIC III 2-trubkový systém chlazení nebo topení (5 64 jednotek, diverzita %, celková délka potrubí až 1000 m) WATER FLOWLOGIC 2-trubkový vodou chlazený VRF systém (5 19 jednotek, diverzita %, celková délka potrubí až 120 m) 8 33,5 kw 9,5 37,5 kw MINIFLOWLOGIC II 2-trubkový elektrický VRF systém (4 single jednotky 3,5,6, 10 HP) -5 C až 48 C TOPENÍ -15 až 21 C kw 31,5 219 kw FLOWLOGIC III 2-trubkový systém chlazení nebo topení (3 multi jednotky 10 až 72 HP) -5 C až 50 C TOPENÍ -23 až 21 C 22,4 33,5 kw 25 37,5 kw WATER FLOWLOGIC 2-trubkový vodou chlazený VRF systém (3 single jednotky 8 až 12 HP) 7 C až 45 C TOPENÍ 7 až 45 C 2,2 9 kw 2,5 10 kw HBV nástěnné 2,2 4,5 kw 2,5 5 kw DDV potrubní nízkotlaké 1,5 4,5 kw 1,7 5 kw CBV kazetové 600 x 600 5,6 14 kw 6,3 16,3 kw DBV potrubní středotlaké 4,5 16 kw 5 18 kw CFV 360 kazetové 5,6 28 kw 6,3 31,5 kw DCV potrubní vysokotlaké 2,8 14 kw 3,2 16 kw FAV parapetněpodstropní 2,8 5 kw 3,2 5,5 kw EAV parapetní 56 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

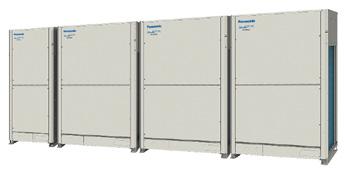

57 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY VRF SYSTÉMY ECOi EX (ELEKTRICKÉ), ECO G (PLYNOVÉ) ELEKTRICKÉ SYSTÉMY Mini ECOi 2-trubkové systémy chlazení nebo topení (7 15 jednotek, diverzita %, celková délka potrubí 150 m). ECOi EX ME2 2-trubkové systémy chlazení nebo topení (13 64 jednotek, diverzita %, celková délka potrubí 1000 m). ECOi EX MF3 3-trubkové systémy se souběžným chlazením a topením (19 52 jednotek, diverzita %, celková délka potrubí 500 m). PLYNOVÉ SYSTÉMY (vhodné pro aplikace s omezenou dostupností el. energie) ECO G GE3 2-trubkové systémy chlazení nebo topení (26 64 jednotek, diverzita %, celková délka potrubí 780 m). ECO G GF3 3-trubkové systémy se souběžným chlazením a topením (24 jednotek, diverzita %, celková délka potrubí 780 m). Na systémy ECOi a ECO G je možné připojit vodní výměník, čímž je možné vytvořit jeden systém s kombinací přímého a vodního chlazení. R410A (MINI ECOI, ECOI EX / ECO G) -10 C až 46 C / -10 C až 43 C TOPENÍ (MINI ECOI / ECOI EX / ECO G) do -20 C / -25 C / -21 C Produktová řada venkovní jednotky rozsah chladícího a topného výkonu kw kw Mini ECOi 2-trubkový elektrický VRF systém (5 single jednotek 4, 5, 6, 8, 10HP) kW kW ECO G GE3 2-trubkový plynový VRF systém (4 multi jednotky 16, 20, 25, 30HP) kw kw ECOi EX ME2 2-trubkový elektrický VRF systém (7 multi jednotek 8, 10, 12, 14, 16, 18, 20HP) 45 71kW 50 80kW ECO G GF3 3-trubkový plynový VRF systém (3 single jednotky 16, 20, 25HP) kw kw ECOi EX MF3 3-trubkový elektrický VRF systém (5 multi jednotek 8, 10, 12, 14, 16HP) 84kW 94kW CHP/EHP 2-trubkový hybridní plynový + elektrický VRF systém (20HP ECO G + 10HP ECOi) Single jednotky není možné kombinovat, multi jednotky je možné kombinovat do sdruženého systému. Produktová řada vnitřní jednotky rozsah chladícího a topného výkonu 1,5 10,6 kw 1,7 11,4 kw K2 Nástěnné 1,5 16 kw D1, L1, 1,7 18 kw Y2, U2 Kazetové 1-výfukové, 2-výfukové 4-výfukové (600x600mm), 4-výfukové (900x900mm) 2,2 14 kw 2,5 16 kw P1, R1, T2, G1 Parapetní opláštěné, parapetní neopláštěné, podstropní, parapetní kw kw WHE Vodní výměník Příslušenství volitelné 1,5 28 kw M1, F2, 1,7 32 kw E2 Speciální antikorozní úprava pro extrémní podmínky Hydrokit pro ECOi MF2 8 a 12,5 kw (voda 45 C) Drátový ovládač Infraovládání Potrubní nízkotlaké, středotlaké, vysokotlaké Centrální ovládání ON/OFF (16 skupin) Systémový ovladač s časovačem Inteligentní dotyková obrazovka (rozdělení nákladů) Komunikační rozhraní Lonwork Základní software P-AIMS Doplňkové balíčky P-AIMS (rozpočet nákladů, web, Bacnet) Kontakt na externí ovládání (blokovaní, provoz...) Refnety KONDENZAČNÍ JEDNOTKY S PLYNULÝM ŘÍZENÍM VÝKONU Plynulá regulace výkonu podle rozdílu mezi požadovanou teplotou a naměřenou teplotou na nasávaní do VZT jednotky (výparníku) Vyžadují AHU kit box pro řízení, ovládání a komunikaci s venkovní jednotkou Jednotky PACi jsou kompatibilní s AHUkity PAH2L, PAH2M, PAH2 (detailnější popis v sekci AHUkit (3,6 23,2 kw) na straně příslušenství systémů PACi) Jednotky ECOi, ECOG jsou kompatibilní s AHUkity MAH2L, MAH2M, MAH2 (obsahuje PCB, ovladač, EEV, snímače teploty) Jednotlivé sestavy je možné kombinovat do jednoho systému s propleteným víceokruhovým výparníkem nebo s jednookruhovými výparníky nad sebou (ne za sebou) Teplota na nasávaní vzduchu do výparníku musí být v rozsahu C Produktová rada rozsah chladícího a topného výkonu -10 C až 43 C TOPENÍ do -20 C 3,6 23,2 kw PACi EEV zabudovaný v jednotce 4 28 kw kw kw ECO G EEV dodaný v sadě AHUkit kw kw ECOi EEV dodaný v sadě AHUkit Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 57

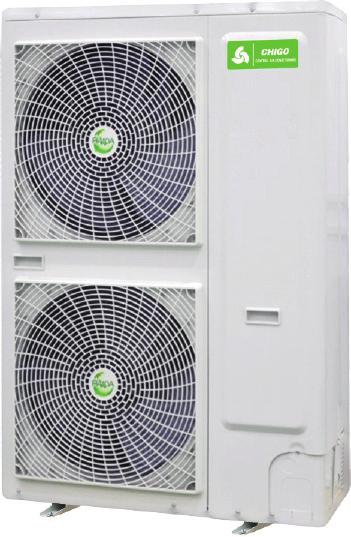

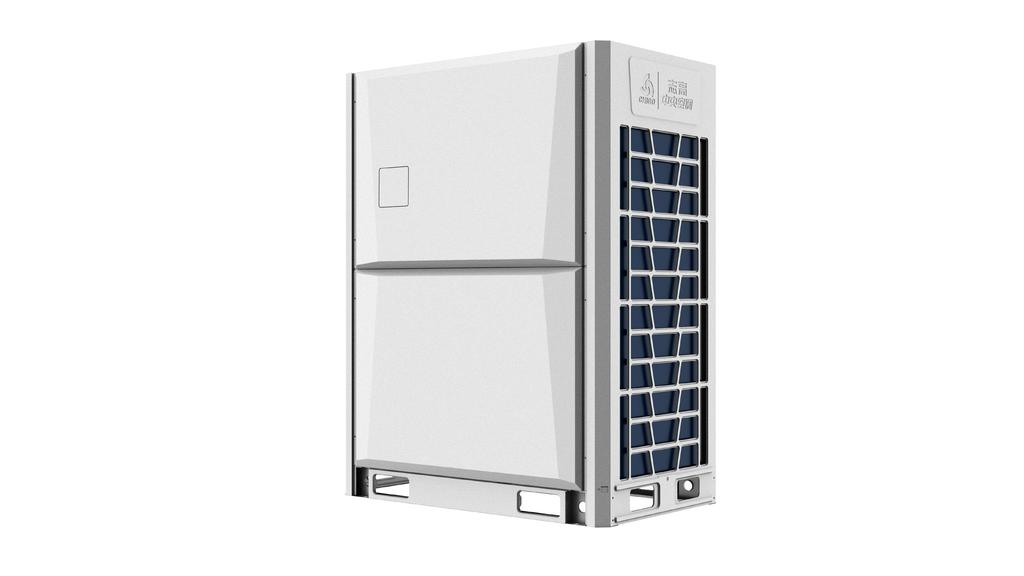

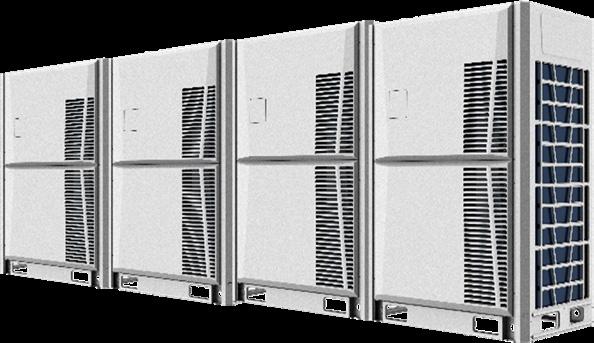

58 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY VRF SYSTÉMY CMV (ELEKTRICKÉ) Záruka 36 měsíců CMV mini - 2-trubkový systém chlazení nebo vytápění (6-12 jednotek, diverzita %, celková délka potrubí 120 m). CHV PRO - 2-trubkový systém chlazení nebo vytápění ( jednotek, diverzita %, celková délka potrubí 1000 m). CMV R - 3-trubkový systém se souběžným chlazením a vytápěním (13-64 jednotek, diverzita %, celková délka potrubí 1000 m). CMV mini - 1x inverter kompresor, převýšení 30 m, max. vzdálenost od 1.refnetu po poslední vnitř. jed. 20 m. CHV PRO -1x nebo 2x inverter kompresor s technologií EVI, převýšení 110 m, max. vzdálenost od 1. refnetu po poslední vnitř. jed. 90 m. CMV R -1x nebo 2x inverter kompresor, převýšení 110 m, max. vzdálenost od 1.refnetu po poslední vnitř. jed. 90 m. Vysoké hodnoty EER a COP, automatické adresování, inteligentní odmrazování, noční režim, ochrana proti akumulaci sněhu. R410A -5 C až 50 C Venkovní jednotky 2-trubkové (inverter kompresor) CMV mini TOPENÍ CMV R/CHV PRO -20 C/-30 C Označení El. napájení Výkon chlazení nom / max Výkon topení nom / max Cena CHV-DH080W/R1 1-fázové 8 / 10,4 9 / 11, Kč CHV-DH100W/R1 1-fázové 10 / 13 11,5 / 14, Kč CHV-DH125W/R1 1-fázové 12,5 / 16,3 14 / 18, Kč CMV-V125W/ZR1-B 3-fázové 12,5 / 16,3 14 / 18, Kč CHV-DH140W/R1 1-fázové 14 / 18,2 16 / 20, Kč CMV-V140W/ZR1-B 3-fázové 14 / 18,2 16 / 20, Kč CHV-DH160W/R1 1-fázové 16 / 20,8 18,5 / 24, Kč CMV-V160W/ZR1-B 3-fázové 16 / 20,8 18,5 / 24, Kč CMV-V180W/ZR1 3-fázové 18 / 23,4 20 / Kč CMV-VH224W/ZR1 3-fázové 22,4 / 29,12 25 / 32, Kč CMV-VH260W/ZR1 3-fázové 26 / 33,8 28,5 / 37, Kč CMV-VH280W/ZR1 3-fázové 28 / 36,4 31,5 / Kč CMV-VH335W/ZR1 3-fázové 33,5 / 43,6 37,5 / 48, Kč Venkovní jednotky 2-trubkové (pouze EVI inverter kompresory) CMV X+ 8-12HP 14-22HP 88HP Označení Moduly Výkon chlazení nom / max Výkon topení nom / max Cena CMV-D252W/ZR1-B 8 25,2 / 32,8 27,4 / 35, Kč CMV-D280W/ZR1-B / 36,4 31,5 / Kč CMV-D335W/ZR1-B 12 33,5 / 43,6 37,5 / 48, Kč CMV-D400W/ZR1-B / / 58, Kč CMV-D450W/ZR1-B / 58,5 50 / Kč CMV-D500W/ZR1-B / / 72, Kč CMV-D560W/ZR1-B / 72,8 63 / 81, Kč CMV-D615W/ZR1-B 22 61,5 / / 89, Kč CMV-D670W/ZR1-B / 87,2 75 / 97, Kč CMV-D730W/ZR1-B / 94,9 81,5 / Kč CMV-D780W/ZR1-B / 101,4 87,5 / 113, Kč CMV-D835W/ZR1-B ,5 / 108,55 93,5 / 121, Kč CMV-D895W/ZR1-B ,5 / 116,35 100,5 / 130, Kč CMV-D950W/ZR1-B / 123,5 106 / 137, Kč CMV-D1010W/ZR1-B / 131,3 113 / 146, Kč CMV-D1065W/ZR1-B ,5 / 138,5 119 / 154, Kč CMV-D1115W/ZR1-B ,5 / 144, / 162, Kč CMV-D1175W/ZR1-B ,5 / 152, / 171, Kč CMV-D1230W/ZR1-B / 159,9 138 / 179, Kč CMV-D1285W/ZR1-B ,5 / 167,05 143,5 / 186, Kč CMV-D1345W/ZR1-B ,5 / 174,85 150,5 / 195, Kč CMV-D1400W/ZR1-B / / 202, Kč CMV-D1450W/ZR1-B / 188,5 162 / 210, Kč CMV-D1510W/ZR1-B / 196,3 169,5 / 220, Kč CMV-D1565W/ZR1-B ,5 / 203, / 227, Kč CMV-D1630W/ZR1-B / 211,9 183 / 237, Kč CMV-D1680W/ZR1-B / 218,4 188 / 244, Kč 58 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

59 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Označení Moduly Výkon chlazení nom / max Výkon topení nom / max Cena CMV-D1730W/ZR1-B / 224,9 194 / 252, Kč CMV-D1790W/ZR1-B / 232,7 201 / 261, Kč CMV-D1845W/ZR1-B ,5 / 239, / 269, Kč CMV-D1900W/ZR1-B / / 275, Kč CMV-D1960W/ZR1-B / 254,8 219,5 / 285, Kč CMV-D2015W/ZR1-B ,5 / 261,95 225,5 / 293, Kč CMV-D2065W/ZR1-B ,5 / 268,45 231,5 / 300, Kč CMV-D2125W/ZR1-B ,5 / 276,25 238,5 / 310, Kč CMV-D2180W/ZR1-B / 283,4 244 / 317, Kč CMV-D2245W/ZR1-B ,5 / 291, / 327, Kč CMV-D2295W/ZR1-B ,5 / 298, / 334, Kč CMV-D2345W/ZR1-B ,5 / 304, / 341, Kč CMV-D2405W/ZR1-B ,5 / 312, / Kč CMV-D2460W/ZR1-B / 319,8 276 / 358, Kč POZNÁMKY Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 59

60 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY CHV PRO 2-TRUBKOVÝ VRF SYSTÉM S TECHNOLOGIÍ EVI (VSTŘIKOVÁNÍ CHLADIVA DO KOMPRESORU) 8 základních modulů od 25,2 do 61,5kW Možná kombinace až 4 modulů do jednoho systému - max. 246kW DC motory ventilátorů Extrémní účinnost EER až do 4,75 COP až do 5,5 Servisní otvor Široký provozní rozsah chlazení od -5 C do 55 C topení od -30 C do 30 C Diagnostická sada Návrhový software Nadřazené ovládání WiFi ovládání Funkce proti akumulaci sněhu Tichý noční režim Blokování režimu Inteligentní odmražování Vysoceúčinné DC scroll kompresory Hitachi s EVI technologií s možností topení i při extrémně nízkých teplotách Automatické adresování Více stupňové řízení hladiny oleje 1000 m délka potrubí 110m převýšení potrubí 17 testovacích laboratoří Celosvětové projekty 150 inženýrů (vývoj a kvalita) 17 let zkušeností 14 výrobních linek 60 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

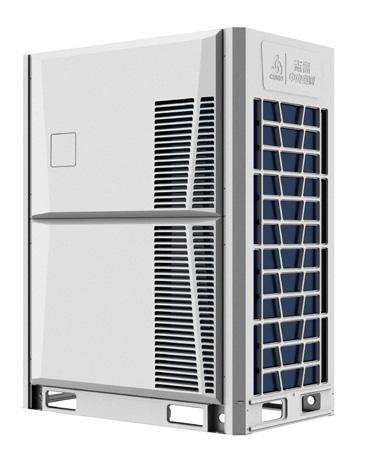

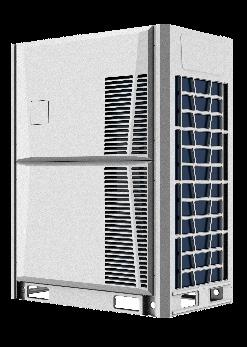

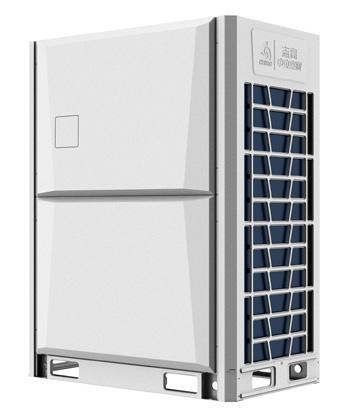

61 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Venkovní jednotky 2-trubkové (pouze EVI DC inverter kompresory) - *CHV PRO (topení do -30 C) 8 12HP 14 20HP 22HP 88HP Označení Moduly Výkon chlazení nom / max Výkon topení nom / max Cena *CHV-E252W/*ZR1 8 25,2 / 32,8 27,4 / 35, Kč *CHV-E280W/*ZR / 36,4 31,5 / Kč *CHV-E335W/*ZR ,5 / 43,6 37,5 / 48, Kč *CHV-E400W/*ZR / / 58, Kč *CHV-E450W/*ZR / 58,5 50 / Kč *CHV-E500W/*ZR / / 72, Kč *CHV-E560W/*ZR / 72,8 63 / 81, Kč *CHV-E615W/*ZR ,5 / / 89, Kč *CHV-E670W/*ZR / 87,2 75 / 97, Kč *CHV-E730W/*ZR / 94,9 81,5 / Kč *CHV-E785W/*ZR ,5 / 102,1 87,5 / 113, Kč *CHV-E835W/*ZR ,5 / 108,55 93,5 / 121, Kč *CHV-E900W/*ZR / / Kč *CHV-E950W/*ZR / 123,5 106 / 137, Kč *CHV-E1010W/*ZR / 131,3 113 / 146, Kč *CHV-E1065W/*ZR ,5 / 138,5 119 / 154, Kč *CHV-E1115W/*ZR ,5 / 144, / 162, Kč *CHV-E1175W/*ZR ,5 / 152, / 171, Kč *CHV-E1230W/*ZR / 159,9 138 / 179, Kč *CHV-E1285W/*ZR ,5 / 167,05 143,5 / 186, Kč *CHV-E1345W/*ZR ,5 / 174,85 150,5 / 195, Kč *CHV-E1400W/*ZR / / 202, Kč *CHV-E1450W/*ZR / 188,5 162 / 210, Kč *CHV-E1510W/*ZR / 196,3 169,5 / 220, Kč *CHV-E1565W/*ZR ,5 / 203, / 227, Kč *CHV-E1630W/*ZR / 211,9 183 / 237, Kč *CHV-E1680W/*ZR / 218,4 188 / 244, Kč *CHV-E1730W/*ZR / 224,9 194 / 252, Kč *CHV-E1790W/*ZR / 232,7 201 / 261, Kč *CHV-E1845W/*ZR ,5 / 239, / 269, Kč *CHV-E1900W/*ZR / / 275, Kč *CHV-E1960W/*ZR / 254,8 219,5 / 285, Kč *CHV-E2015W/*ZR ,5 / 261,95 225,5 / 293, Kč *CHV-E2065W/*ZR ,5 / 268,45 231,5 / 300, Kč *CHV-E2125W/*ZR ,5 / 276,25 238,5 / 310, Kč *CHV-E2180W/*ZR / 283,4 244 / 317, Kč *CHV-E2245W/*ZR ,5 / 291, / 327, Kč *CHV-E2295W/*ZR ,5 / 298, / 334, Kč *CHV-E2345W/*ZR ,5 / 304, / 341, Kč *CHV-E2405W/*ZR ,5 / 312, / Kč *CHV-E2460W/*ZR / 319,8 276 / 358, Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 61

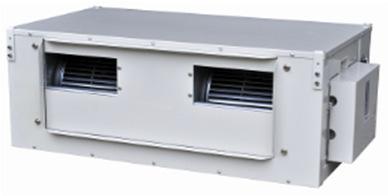

62 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Venkovní jednotky 3-trubkové s rekuperací tepla (pouze inverter kompresory) CMV R 8 10HP 12 16HP 54HP Označení Moduly Výkon chlazení nom / max Výkon topení nom / max Cena CMV-R252W/ZR1 8 25,2 / 32,8 27,4 / 35, Kč CMV-R280W/ZR / 36,4 31,5 / Kč CMV-R335W/ZR ,5 / 43,6 37,5 / 48, Kč CMV-R400W/ZR / / 58, Kč CMV-R450W/ZR / 58,5 50 / Kč CMV-R532W/ZR ,2 / 69,2 58,9 / 76, Kč CMV-R560W/ZR / 72,8 63 / 81, Kč CMV-R615W/ZR ,5 / / 89, Kč CMV-R680W/ZR / 88,4 76,5 / 99, Kč CMV-R730W/ZR / 94,9 81,5 / Kč CMV-R800W/ZR / / Kč CMV-R850W/ZR / 110,5 95 / 123, Kč CMV-R900W/ZR / / Kč CMV-R960W/ZR / 124,8 108 / 140, Kč CMV-R1010W/ZR / 131,3 113 / 146, Kč CMV-R1065W/ZR ,5 / 138,5 119 / 154, Kč CMV-R1130W/ZR / 146,9 126,5 / 164, Kč CMV-R1200W/ZR / / 175, Kč CMV-R1250W/ZR / 162,5 140 / Kč CMV-R1300W/ZR / / 188, Kč CMV-R1350W/ZR / 175,5 150 / Kč CMV-R1432W/ZR ,2 / 186,2 158,9 / 206, Kč CMV-R1460W/ZR / 189,8 163 / 211, Kč CMV-R1515W/ZR ,5 / / 219, Kč CMV-R1580W/ZR / 205,4 176,5 / 229, Kč CMV-R1650W/ZR / 214,5 185 / 240, Kč CMV-R1685W/ZR / / Kč CMV-R1750W/ZR / 227,5 195 / 253, Kč CMV-R1800W/ZR / / Kč Produktová řada vnitřní jednotky G LD Q4 Q TA TB TH Označení Provedení Chladící výkon Topný výkon V balení Cena Nástěnné jednotky G CMV-D22G/HR1-C2 Nástěnné 2,2 2,5 infraovládání Kč CMV-D28G/HR1-C2 Nástěnné 2,8 3,2 infraovládání Kč CMV-D36G/HR1-C2 Nástěnné 3,6 4 infraovládání Kč CMV-D45G/HR1-C2 Nástěnné 4,5 5 infraovládání Kč CMV-D56G/HR1-C2 Nástěnné 5,6 6,3 infraovládání Kč CMV-D71G/HR1-C2 Nástěnné 7,1 8 infraovládání Kč CMV-D80G/HR1-C2 Nástěnné 8 8,8 infraovládání Kč Parapetně-podstropní jednotky LD CMV-D45LD/HR1-B Parapetně-podstropní 4,5 5 infraovládání Kč CMV-D56LD/HR1-B Parapetně-podstropní 5,6 6,3 infraovládání Kč CMV-D71LD/HR1-B Parapetně-podstropní 7,1 8 infraovládání Kč CMV-D80LD/HR1-B Parapetně-podstropní 8 8,8 infraovládání Kč CMV-D90LD/HR1-B Parapetně-podstropní 9 10 infraovládání Kč CMV-D112LD/HR1-B Parapetně-podstropní 11,2 12,5 infraovládání Kč CMV-D140LD/HR1-B Parapetně-podstropní infraovládání Kč CMV-D160LD/HR1-B Parapetně-podstropní infraovládání Kč Kazetové 1-cestné Q1 (dostupnost na poptání) CMV-V22Q1/HR1-B Kazetové 2,2 2,5 infraovládání, čerpadlo Kč CMV-V28Q1/HR1-B Kazetové 2,8 3,2 infraovládání, čerpadlo Kč 62 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

63 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Označení Provedení Chladící výkon Topný výkon V balení Cena CMV-V36Q1/HR1-B Kazetové 3,6 4 infraovládání, čerpadlo Kč CMV-V45Q1/HR1-B Kazetové 4,5 5 infraovládání, čerpadlo Kč Kazetové 2-cestné Q2 (dostupnost na poptání) CMV-V45Q2/HR1-B Kazetové 4,5 5,0 infraovládání, čerpadlo Kč CMV-V56Q2/HR1-B Kazetové 5,6 6,3 infraovládání, čerpadlo Kč CMV-V71Q2/HR1-B Kazetové 7,1 8 infraovládání, čerpadlo Kč Kazetové 4-cestné mini (panel 650 x 650 mm) Q4 CMV-D22Q4/HR1-C Kazetové - mini 2,2 2,5 infraovládání, čerpadlo Kč CMV-D28Q4/HR1-C Kazetové - mini 2,8 3,2 infraovládání, čerpadlo Kč CMV-D36Q4/HR1-C Kazetové - mini 3,6 4 infraovládání, čerpadlo Kč CMV-D45Q4/HR1-C Kazetové - mini 4,5 5 infraovládání, čerpadlo Kč SP-S044 Dekorační panel 650 x 650 mm (LED displej) specifikujte kód v objednávce, povinný pro modely Q4 v ceně Kazetové 4-cestné (panel 950 x 950 mm) Q CMV-D56Q/HR1-C Kazetové 5,6 6,3 infraovládání, čerpadlo Kč CMV-D71Q/HR1-C Kazetové 7,1 8 infraovládání, čerpadlo Kč CMV-D80Q/HR1-C Kazetové 8 8,8 infraovládání, čerpadlo Kč CMV-D90Q/HR1-C Kazetové 9 10 infraovládání, čerpadlo Kč CMV-D100Q/HR1-C Kazetové infraovládání, čerpadlo Kč CMV-D112Q/HR1-C Kazetové 11,2 12,5 infraovládání, čerpadlo Kč CMV-D125Q/HR1-C Kazetové 12,5 14 infraovládání, čerpadlo Kč CMV-D140Q/HR1-C Kazetové infraovládání, čerpadlo Kč CMV-D160Q/HR1-C Kazetové infraovládání, čerpadlo Kč SP-S054 Dekorační panel 950 x 950 mm (digitální displej) specifikujte kód v objednávce, povinný pro modely Q v ceně Kazetové round flow (panel 950 x 950 mm) QR CMV-V56QR/HR1 Kazetové 5,6 6,3 infraovládání, čerpadlo Kč CMV-V71QR/HR1 Kazetové 7,1 8 infraovládání, čerpadlo Kč CMV-V80QR/HR1 Kazetové 8 8,8 infraovládání, čerpadlo Kč CMV-V90QR/HR1 Kazetové 9 10 infraovládání, čerpadlo Kč CMV-V100QR/HR1 Kazetové infraovládání, čerpadlo Kč CMV-V112QR/HR1 Kazetové 11,2 12,5 infraovládání, čerpadlo Kč CMV-V125QR/HR1 Kazetové 12,5 14 infraovládání, čerpadlo Kč CMV-V140QR/HR1 Kazetové infraovládání, čerpadlo Kč CMV-V160QR/HR1 Kazetové infraovládání, čerpadlo Kč SP-S070 Dekorační panel 950 x 950 mm (digitální displej) specifikujte kód v objednávce, povinný pro modely QR v ceně Potrubní nízkotlaké (ESP = 30 Pa) TA CMV-D22TA/HR1-C Potrubní 2,2 2,5 kabelové ovládání Kč CMV-D28TA/HR1-C Potrubní 2,8 3,2 kabelové ovládání Kč CMV-D36TA/HR1-C Potrubní 3,6 4 kabelové ovládání Kč CMV-D45TA/HR1-C Potrubní 4,5 5 kabelové ovládání Kč CMV-D56TA/HR1-C Potrubní 5,6 6,3 kabelové ovládání Kč CMV-D71TA/HR1-C Potrubní 7,1 8 kabelové ovládání Kč Potrubní středotlaké (ESP = 70 Pa) TB CMV-D71TB/HR1-B Potrubní 7,1 8 kabelové ovládání Kč CMV-D80TB/HR1-B Potrubní 8 9 kabelové ovládání Kč CMV-D90TB/HR1-B Potrubní 9 10 kabelové ovládání Kč CMV-D100TB/HR1-B Potrubní kabelové ovládání Kč CMV-D120TB/HR1-B Potrubní kabelové ovládání Kč CMV-D150TB/HR1-B Potrubní kabelové ovládání Kč Potrubní vysokotlaké (ESP = 150 Pa, 200 Pa) TH CMV-V71TH/HR1-B Potrubní 7,1 7,8 kabelové ovládání Kč CMV-V80TH/HR1-B Potrubní 8 8,8 kabelové ovládání Kč CMV-V90TH/HR1-B Potrubní 9 10 kabelové ovládání Kč CMV-V100TH/HR1-B Potrubní kabelové ovládání Kč CMV-V120TH/HR1-B Potrubní kabelové ovládání Kč CMV-V150TH/HR1-B Potrubní kabelové ovládání Kč CMV-V200TH/HR1-B Potrubní kabelové ovládání Kč CMV-V250TH/HR1-B Potrubní 25 27,5 kabelové ovládání Kč CMV-V280TH/HR1-B Potrubní 28 30,8 kabelové ovládání Kč CMV-V450TH/HZR1 Potrubní (ESP = 200 Pa) kabelové ovládání Kč CMV-V560TH/HZR1 Potrubní (ESP = 200 Pa) kabelové ovládání Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 63

64 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Příslušenství volitelné Adresovací ovladač (std) Infraovládaní (std) Drátový ovladač (std pro TA, TB, TH) Skupinový ovladač na max. 64 jednotek V adaptér WiFi systém na skupinové ovládání max. 64 jednotek Dotykový skupinový ovladač Digitální ampérmetr pro rozpočítávání nákladů Brána pro síťové ovládání ModBus box AHU kit 4 6HP (mini), 8 30HP (CMV), řízení 0 10 V AHU kit KM všechny CMV, Modbus, řízení 0 10 V Kontakt na dálkové blokování ON / OFF (std) Refnety pro vnitřní a venkovní jednotky Distribuční box CS pro 2, 4 a 6 skupin vnitřní jed. (CMV R) FQG JA-03 NT ZKX SP-D099 CMV SMART SP-D145 CMV-NET SP-D120 SP-D168 ZSP GATEWAY Typ Označení Popis Chladírenské příslušenství pro 2-trubkové systémy Sada refnetů (kapalina, plyn) pro vnitřní jednotky Sada refnetů (kapalina, plyn) pro venkovní jednotky Chladírenské příslušenství pro 3-trubkové systémy Sada refnetů (kapalina, plyn) pro vnitřní jednotky Sada refnetů (kapalina, plyn) pro venkovní jednotky CS box pro 3-trubkový systém Ovládací příslušenství Ovládání Síťové ovládání a rozpočítávání nákladů Cena za split SP-FQG-N01D do 17 kw 910 Kč SP-FQG-N02D 17 kw až 33,5 kw Kč SP-FQG-N03D 33,5 kw až 68 kw Kč SP-FQG-N04D 68 kw až 135 kw Kč SP-FQG-N05D více než 135 kw Kč SP-FQG-W2D Pro propojení 2 venkovních jednotek (1x plyn, 1x kapalina) Kč SP-FQG-W3D Pro propojení 3 venkovních jednotek (2x plyn, 2x kapalina) Kč SP-FQG-W4D Pro propojení 4 venkovních jednotek (3x plyn, 3x kapalina) Kč SP-FQG-N01E do 17 kw Kč SP-FQG-N02E 17 kw až 33,5 kw Kč SP-FQG-N03E 33,5 kw až 68 kw Kč SP-FQG-N04E 68 kw až 135 kw Kč SP-FQG-N05E více než 135 kw Kč SP-FQG-W2E Pro propojení 2 venkovních jednotek Kč SP-FQG-W3E Pro propojení 3 venkovních jednotek Kč SP-FQG-W4E Pro propojení 4 venkovních jednotek Kč CMV-CS02/R1 Pro připojení max. 2 skupin resp. max. 8 vnitřních jednotek Kč CMV-CS04/R1 Pro připojení max. 4 skupin resp. max. 16 vnitřních jednotek Kč CMV-CS06/R1 Pro připojení max. 6 skupin resp. max. 24 vnitřních jednotek Kč NT-03 Infračervený dálkový ovladač (v balení u G, LD, Q*) (modely T* obsahují přijímač) od r Kč ZH/JA-03 Infračervený dálkový ovladač (v balení u G,LD,Q,Q4,QR) 720 Kč ZH/JT-15 Adresovací ovladač (v balení u venkovních jednotek) 550 Kč ZKX-C/TE-06B Kabelový nástěnný ovladač + propojovací kabel 10m Kč ZSP-D Dotykový kabelový ovladač, propojovací kabel 5m (3pin) Kč ZKX-C/TE-06 Kabelový nástěnný ovladač + propojovací kabel 10m (v balení u TA,TB,TH) Kč ZSP-D SP-D 157 Dotykový kabelový ovladač, propojovací kabel 5m (3pin), kabelový převodník (3pin-5pin) Kč SP-D099 Skupinový ovladač (max. 64 jednotek) + adaptér 230 V Kč SP-D134 - CMV SMART Bezdrátové (WiFi) ovládání (max. 64 jednotek), lokální nebo přes internet Kč SP-D145 Dotykový skupinový ovladač, WiFi, ModBus (max. 64 jednotek) Kč SP-D166 Deska pro vzdálené řízení 0-10V (výkon a přepínání režimů (topení 0,6V-4,8V / chlazení 5,8-10V)) Kč SP-D168 ModBus box (doplňková deska pro řízení přes ModBus) Kč CSP-D174-01P Síťový modul CMV NET S, zdroj, 1x gateway brána (max. 15 systémů, max. 128 vnitřních jednotek) Kč CSP-D175-01P Síťový modul CMV NET S, zdroj, 2x gateway brána (max. 30 systémů, max. 256 vnitřních jednotek) Kč CSP-D176-01P Síťový modul CMV NET M, zdroj, 4x gateway brána (max. 60 systémů, max. 512 vnitřních jednotek) Kč CSP-D177-01P Síťový modul CMV NET L, zdroj, 8x gateway brána (max. 120 systémů, max vnitřních jednotek) Kč SP-D120 Digitální ampérmetr (potřebný pro každou venkovní jednotku) Kč 64 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

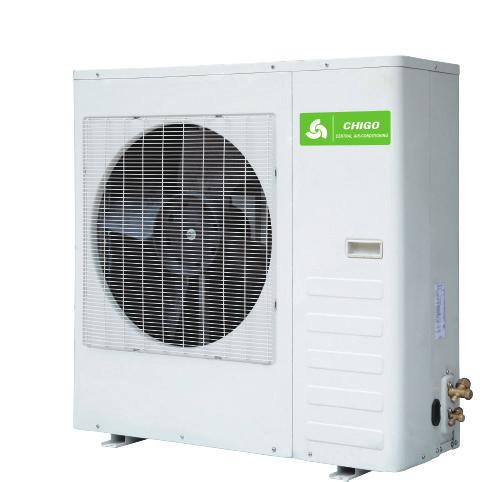

65 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY KONDENZAČNÍ JEDNOTKY S PLYNULÝM ŘÍZENÍM VÝKONU Záruka 36 měsíců Kondenzační jednotky pro přímý výpar v rekuperačních a VZT jednotkách Chlazení / vytápění i pro celoroční provoz Regulace přes komunikační modul v boxu IP65 Možnosti regulace 0 10 V, Modbus, logické vstupy, přepínaní režimů i defrost Výkony od 2 kw do 246 kw na jednu kondenzační jednotku Označení Popis Chladící výkon nom (min max) / příkon Topný výkon nom (min max) / El. napájení Cena za split Kondenzační jednotky LCAC (chlazení a topení do -15 C) COU LCAC DCI COU-18HDR4 Max. délka potrubí 15 m, R32 5,3 (2,0-5,6) 5,9 (3,0-6,0) 1f~230V/50Hz Kč COU-24HDR4 Max. délka potrubí 20 m, R32 7,0 (3,5-8,0) 7,7 (4,5-8,5) 1f~230V/50Hz Kč COU-36HDR4 Max. délka potrubí 65 m, R32 10,5 (6,6-12,8) 11,5 (7,35-13,2) 1f~230V/50Hz Kč COU-48HZDR4 Max. délka potrubí 65 m, R32 14,0 (7,15-15,6) 15,2 (8,0-17,2) 3f~400V/50Hz Kč COU-55HZDR4 Max. délka potrubí 65 m, R32 16,0 (7,8-17,5) 17,6 (8,5-19,5) 3f~400V/50Hz Kč Kondenzační jednotky CMV (chlazení do -5 C, topení do -20 C) CMV mini CMV-V180W/ZR1 Max. délka potrubí 60 m, R410A f~400V/50Hz Kč CMV-VH224W/ZR1 Max. délka potrubí 60 m, R410A 22,4 25 3f~400V/50Hz Kč CMV-VH260W/ZR1 Max. délka potrubí 60 m, R410A 26 28,5 3f~400V/50Hz Kč CMV-VH280W/ZR1 Max. délka potrubí 60 m, R410A 28 31,5 3f~400V/50Hz Kč CMV-VH335W/ZR1 Max. délka potrubí 60 m, R410A 33,5 37,5 3f~400V/50Hz Kč Kondenzační jednotky VRF (chlazení do -5 C, topení do -30 C) - *CHV PRO *CHV-E252W/*ZR1 Modul 8HP, R410A 25,2 27,4 3f~400V/50Hz Kč *CHV-E280W/*ZR1 Modul 10HP, R410A 28,0 31,5 3f~400V/50Hz Kč *CHV-E335W/*ZR1 Modul 12HP, R410A 33,5 37,5 3f~400V/50Hz Kč *CHV-E400W/*ZR1 Modul 14HP, R410A 40,0 45,0 3f~400V/50Hz Kč *CHV-E450W/*ZR1 Modul 16HP, R410A 45,0 50,0 3f~400V/50Hz Kč *CHV-E500W/*ZR1 Modul 18HP, R410A 50,0 56,0 3f~400V/50Hz Kč *CHV-E560W/*ZR1 Modul 20HP, R410A 56,0 63,0 3f~400V/50Hz Kč *CHV-E615W/*ZR1 Modul 22HP, R410A 61,5 69,0 3f~400V/50Hz Kč *CHV-E670W/*ZR1 Moduly 12+12HP, R410A 67,0 75,0 3f~400V/50Hz Kč *CHV-E730W/*ZR1 Moduly 10+16HP, R410A 73,0 81,5 3f~400V/50Hz Kč *CHV-E785W/*ZR1 Moduly 12+16HP, R410A 78,5 87,5 3f~400V/50Hz Kč *CHV-E835W/*ZR1 Moduly 12+18HP, R410A 83,5 93,5 3f~400V/50Hz Kč *CHV-E900W/*ZR1 Moduly 16+16HP, R410A 90,0 100,0 3f~400V/50Hz Kč *CHV-E950W/*ZR1 Moduly 16+18HP, R410A 95,0 106,0 3f~400V/50Hz Kč *CHV-E1010W/*ZR1 Moduly 16+20HP, R410A 101,0 113,0 3f~400V/50Hz Kč *CHV-E1065W/*ZR1 Moduly 16+22HP, R410A 106,5 119,0 3f~400V/50Hz Kč *CHV-E1115W/*ZR1 Moduly 18+22HP, R410A 111,5 125,0 3f~400V/50Hz Kč *CHV-E1175W/*ZR1 Moduly 20+22HP, R410A 117,5 132,0 3f~400V/50Hz Kč *CHV-E1230W/*ZR1 Moduly 22+22HP, R410A 123,0 138,0 3f~400V/50Hz Kč *CHV-E1285W/*ZR1 Moduly HP, R410A 128,5 143,5 3f~400V/50Hz Kč *CHV-E1345W/*ZR1 Moduly HP, R410A 134,5 150,5 3f~400V/50Hz Kč *CHV-E1400W/*ZR1 Moduly HP, R410A 140,0 156,0 3f~400V/50Hz Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 65

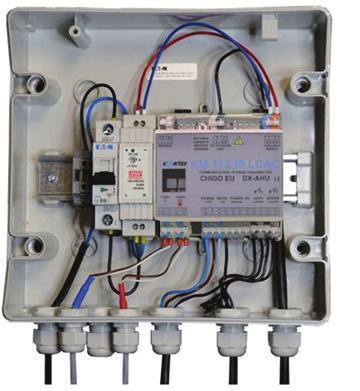

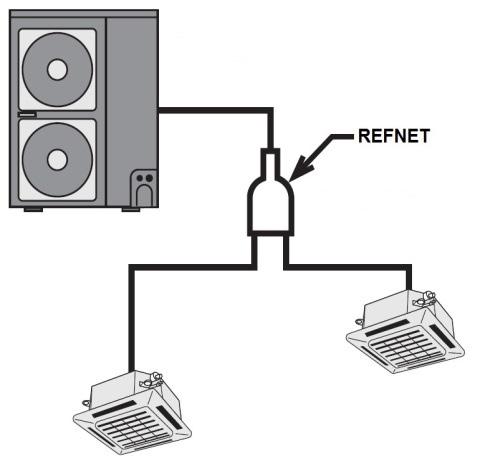

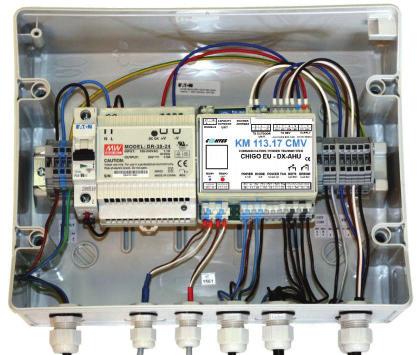

66 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY Příslušenství ke kondenzačním jednotkám Typ Označení Popis Chladírenské příslušenství Sada refnetů (kapalina, plyn) pro připojení více AHU kitů SP-D Sada refnetů (kapalina, plyn) pro venkovní jednotky Příslušenství pro připojení na externí výparník Připojení na externí výparník ve VZT jednotce Cena za split SP-FQG-N02D 17 kw až 33,5 kw Kč SP-FQG-N03D 33,5 kw až 68 kw Kč SP-FQG-N04D 68 kw až 135 kw Kč SP-FQG-N05D více než 135 kw Kč SP-FQG-W2D Pro kombinace 2 modulů Kč SP-FQG-W3D Pro kombinace 3 modulů Kč SP-FQG-W4D Pro kombinace 4 modulů Kč SP-D146 AHU KIT pro 18 kw VRF (EEV, snímače, ovladač, řízení 0-10 V, IP20) Kč SP-D147 AHU KIT pro 22,4-33,5 kw VRF (EEV, snímače, ovladač, řízení 0-10 V, IP20) Kč SP-D148 AHU KIT pro kw VRF (EEV, snímače, ovladač, řízení 0-10 V, IP20) Kč SP-D149 AHU KIT pro 61,5-83,5 kw VRF (EEV, snímače, ovladač, řízení 0-10 V, IP20) Kč SP-D166 Deska pro vzdálené řízení 0-10 V (výkon a přepínání režimů (topení 0,6 V-4,8 V / chlazení 5,8-10 V)) KM /LCAC AHU KIT pro LCAC (snímače, přepínání režimů, řízení 0-10 V, IP65) - ModBus na poptání Kč KM /VRF AHU KIT pro VRF (snímače, ModBus, přepínání režimů, řízení 0-10 V, IP65) - vyberte EEV níže Kč EXV4 Elektrický expanzní ventil + 6m kabel pro výkon 2-19 kw Kč EXV5 Elektrický expanzní ventil + 6m kabel pro výkon 6-58 kw Kč EXV6 Elektrický expanzní ventil + 6m kabel pro výkon kw Kč Kč Schéma přepojení LCAC: AHU box KM /LCAC M+R signál: venkovní jednotka COU komunikace N, S - signál pro povolení chodu vzduchotechnická jednotka el. napájení 1f~230 V/50 Hz kapalina plyn Schéma přepojení VRF: AHU box KM /CMV M+R signál: venkovní jednotka CMV komunikace P, Q, E - signál pro povolení chodu vzduchotechnická jednotka el. napájení 1f~230 V/50Hz kapalina plyn 66 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

67 4 VRF SYSTÉMY, KONDENZAČNÍ JEDNOTKY, PRŮMYSLOVÉ SYSTÉMY PRŮMYSLOVÉ SYSTÉMY Modely XAR, XAO, CX pouze chlazení Modely SYSLOOP, SYSHRW a SYSAER tepelné čerpadlo K modelům XAO je možné připojit suchý chladič, nebo chladící věž Verze GE vysokotlaké ventilátory Jednotky vhodné na využití v průmyslu Produktová řada rozsah chladícího a topného výkonu kw XAR / UC Vertikální split jednotky vzduchem chlazené 1,5-30 kw SYSLOOP SL, 2 38 kw SYSHRW Vodou chlazená tepelná čerpadla 8 46 kw XAO, CX Vertikální jednotky vodou chlazené kw kw SYSAER Rooftopy Příslušenství XAR / XAO Sada přípojek s vnitřním závitem (doporučené) Měděné potrubí s přípojkami Elektrické topení Teplovodní topení Vypínač ON / OFF + prostorový termostat Vysokotlaký ventilátor GE Celoroční systém Příruba na výfuk vzduchu Příruba pro nasávání zezadu Nástavec pro výfuk zepředu Nasávání čerstvého vzduchu Dálkové hlášení poruch (XAR) Příslušenství SYSLOOP, SYSHRW Výfukové plénum (SYSLOOP) Ovládání přes ModBus, BACnet (SYSLOOP) Vzduchový filtr G0 Nebo G3 (SYSLOOP) Elektrická spirála (SYSLOOP) Doplňkový nástěnný RCX ovladač Prostorový teplotní čidlo Beznapěťový kontakt pro generální alarm Vzduchový filtr G2-M1 Vzduchový filtr G3-M1 Hlavní vypínač Příslušenství SYSAER Elektrický ohřev Atmosférický plynový ohřev Vzduchový filtr Klapky Modbus řízení Snímače KONDENZAČNÍ JEDNOTKY (BEZ AHU KITU SKOKOVÉ ŘÍZENÍ VÝKONU) Provedení pouze chlazení, ochranný nátěr. BLN modely se standardně sníženou hlučností; LN, L nízkohlučná verze; SLN, S, ELN extranízkohlučná verze; HT pro vysoké teploty okolí (48 C); HPF vysokotlaké ventilátory; HSE, HE zvýšená účinnost ESEER o cca 15 %. EC - s EC ventilátory; EVO - vylepšená verze s vyšší účinností. Externí řízení z MaR přes beznapěťové kontakty systémem ON / OFF. Jeden chladící okruh - SysAqua RE. Dva chladicí okruhy - AQVC, VLC, Syscroll Air RE, Syscroll Air EVO RE. Optimalizované pro provoz s chladivem R410A. S CELOROČNÍM SYSTÉMEM DO -18 C 0 C až 48 C Produktová řada rozsah chladícího výkonu kw SysAqua RE kw AQVC kw Syscroll Air RE kw Syscroll Air RE EVO kw VLC Příslušenství Dálkové ovládání ON / OFF Dálkové ovládání klávesnice Modbus, Lonwork, Bacnet protokol pro BMS Data logger Master / slave systém pro max. 4 jednotky Softstartér pro kompresory Celoroční systém do -18 C (do -10 C pro SysAqua RE) Akustické opláštění kompresorů Ochrana proti přetížení kompresorů HP / LP manometry Verze SIF s ventilátory inverter (120 Pa) Modré lamely kondenzátoru (vodoodpudivé) Kovová ochrana kondenzátoru Pružné antivibrační podložky Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 67

68 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ

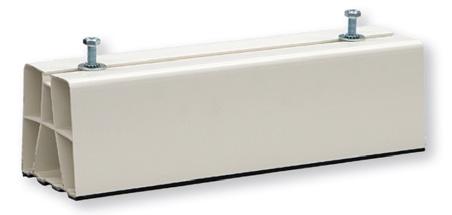

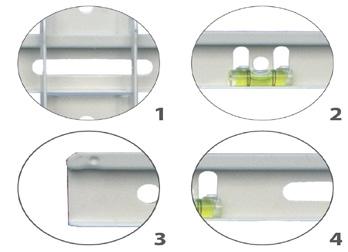

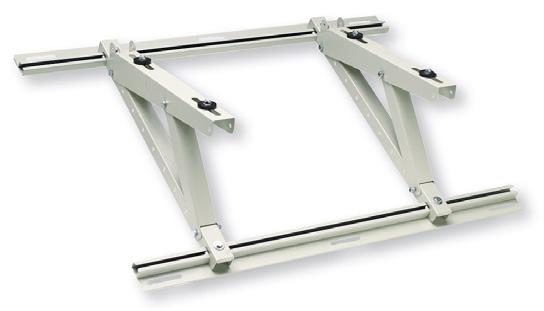

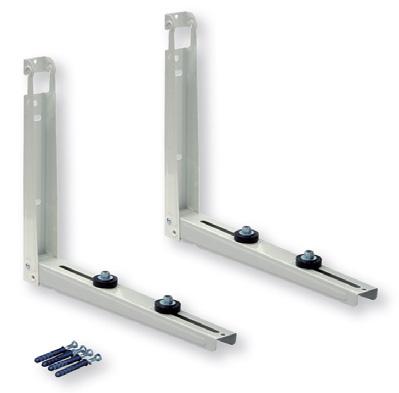

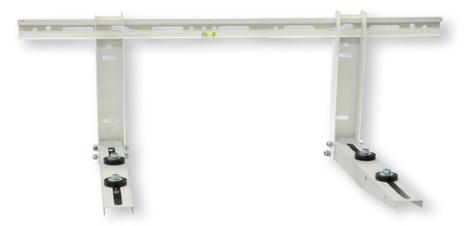

69 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ NÁSTĚNNÉ KONZOLE Ocel s epoxidovým nátěrem UV ochrana Odolnost vůči nepříznivému počasí Testované zátěží 495 kg Dodávané ve smontovaném stavu Součástí dodávky: 2x konzole (šířka 43 mm) Antivibrační podložky Vruty M14, hmoždinky, podložky Označení A B Nosnost Tloušťka Minimální rozměr podstavců Maximální rozměr podstavců N , Kč Cena NÁSTĚNNÉ KONZOLE S LIŠTOU Pozinkovaná ocel s epoxidovým nátěrem UV ochrana Odolnost vůči nepříznivému počasí Testované zátěží 495 kg Dodávané v rozmontovaném stavu Součástí dodávky: 2x konzole (2E šířka 45 mm, 3E šířka 53 mm) 1x lišta, antivibrační podložky Vruty, hmoždinky, podložky, vodováha Označení A B Nosnost Tloušťka Minimální rozměr podstavců Maximální rozměr podstavců N002E , Kč N003E , Kč 1 středová lišta pro jednoduchou montáž, 2 vodováha pro správnou montáž, 3 zarážka na koncích lišty, aby nedocházelo k vypadnutí konzol, 4 výřezy v liště pro jednodušší zarovnání konzol při montáži Cena STŘEŠNÍ KONZOLE Ocel s epoxidovým nátěrem UV ochrana Odolnost vůči nepříznivému počasí Dodávané v rozmontovaném stavu Součástí dodávky: 2x lišta, 2x konzole (šířka 53 mm) Antivibrační podložky Vruty, hmoždinky, podložky Označení Nosnost Tloušťka Minimální rozměr podstavců Maximální rozměr podstavců Cena N (15 ), 100 (20 ),120 (25 ), 150 (30 ) 1, Kč PVC PODSTAVCE NBP10450 NBPE100 PVC, UV ochrana Odolnost vůči nepříznivému počasí Součástí dodávky: 2x podstavec 4x kryt NBPE100 Antivibrační pásy (nalepené) Vruty, podložky Označení A B C Nosnost Maximální rozměr podstavců Cena NBP10450-NBPE Kč MONTÁŽNÍ PÁSKY NFA samolepící izolační páska černá NFG samolepící izolační páska bílá NAL 30 samolepící hliníková páska NAR 50 samolepící hliníková páska se síťovinou Označení Šířka x tloušťka Délka [m] Materiál Cena NFA 50 x 3 10 gumová pěna 130 Kč NFG 50 x 3 10 polyetylen 140 Kč Označení Šířka x tloušťka Délka [m] Materiál Cena NAL30 50 x 0,03 30 hliník 110 Kč NAR50 50 x 0,03 50 hliník 190 Kč 69 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)

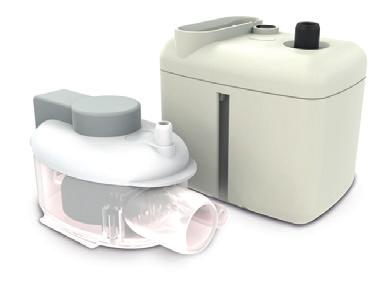

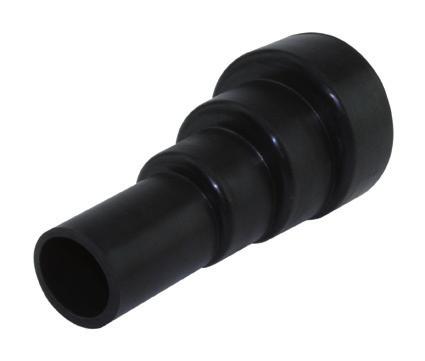

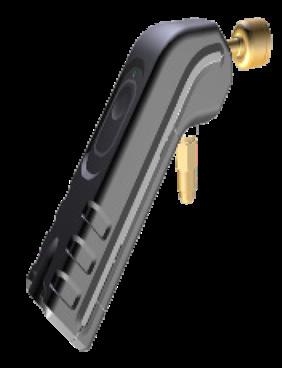

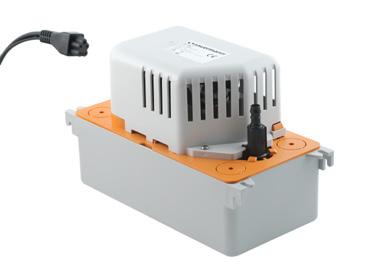

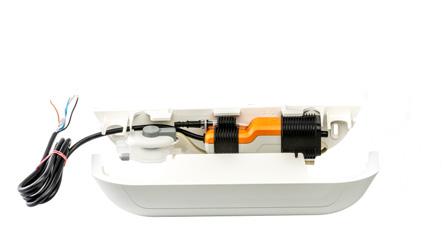

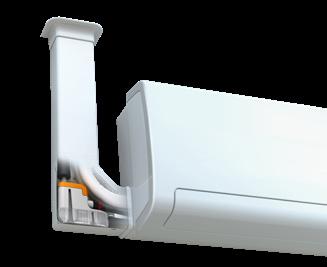

70 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ ČERPADLA KONDENZÁTU SI27CE01UN23 DP10CE054N23 SI10CE03UN23 DP10CE01UN23 OP20CE02UN23 SI83CE02UN23 SI2052SIUN23 Kód Název Popis Výkon [l/h] Hlučnost [db(a)] Kryt Cena SI27CE01UN23 Si-27 Mini čerpadlo kondenzátu Kč SI3100 Mini Čerpadlo kondenzátu Kč SI10CE03UN23 Si-10 UNIVERS L Čerpadlo kondenzátu Kč DP10CE01UN23 Delta Pack Čerpadlo kondenzátu s krytem 20 RAL Kč OP20CE02UN23 Omega Pack Čerpadlo kondenzátu s krytem s instalací pod jednotku 20 RALL Kč SI83CE02UN23 Si-83 Pack 2 Čerpadlo kondenzátu (včetně 5m trubky) Kč SI2052SIUN23 SI 2052 Čerpadlo kondenzátu pro kazetovou jednotku Kč Příslušenství Kód Popis Průměr Cena ACC00916 Dvojité svorky pro 6 mm 30 Kč ACC00917 splétané trubky 10 mm 30 Kč ACC00919 Samozavírací odtoková 6 mm 90 Kč ACC00920 armatura 10 mm 220 Kč ACC00916 ACC00917 ACC00919 ACC00920 ACC00922 ACC00925 ACC00939 ACC00922 Bezpečný vypouštěč 6 mm 60 Kč ACC00925 zařízení 10 mm 230 Kč ACC00939 Multi redukční adaptér 15, 20, 24, 32, 40 mm 90 Kč MANOMETRY Kód Označení Popis Cena Si-RM3 Sada bezdrátových bluetooth manometrů s klešťovými teploměry Kč Si-RM13 Sada bezdrátových bluetooth manometrů s klešťovými teploměry a 2-cestním by-passem s hadicemi Kč Si-RV3 Bezdrátový bluetooth vakuometr Kč Si-RM1 Bezdrátový bluetooth manometr Kč Si-RM2 Klešťový teploměr Kč ACC cestní by-pass Kč ACC25830 Adaptér pro R410A 980 Kč ACC25831 Sada 3 hadic včetně uzavíracích ventilů Kč Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr) 70

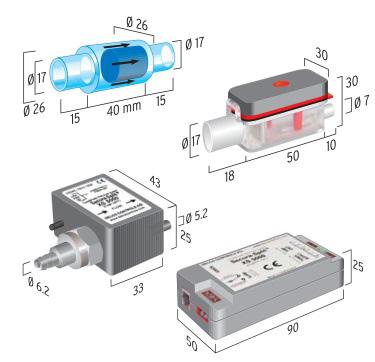

71 5 MONTÁŽNÍ PŘÍSLUŠENSTVÍ ČERPADLO KONDENZÁTU SECURA Snímací komora, čerpadlo, napěťový zdroj s alarmem, filtr BEZ POHYBLIVÝCH ČÁSTÍ (neobsahuje plovák) Vysoce kvalitní švýcarský výrobek Vhodné pro všechny klimatizace do 10 kw 1~230 V / 50 Hz, alarm relé 16 A Max. průtok: 15 l / h Výtlačná výška: 12 m Sací výška: 2 m Horizontální vzdálenost: 30 m Hlučnost max 19 db (A) Název Popis Výkon [l / h] Hlučnost Cena Secura split XS 5000 Čerpadlo kondenzátu Kč CHLADÍRENSKÉ MĚDĚNÉ POTRUBÍ S IZOLACÍ Provedení měď: vyrobené v souladu s Evropskou normou EN vhodné pro chladiva R407C, R410A i R32 konce zalisované Provedení izolace: faktor difúzního odporu µ tepelná vodivost λ 0ºC = 0,036 W / m. K teplotní odolnost do 120 C (vhodné také pro tepelná čerpadla) stupeň hořlavosti B2 Měď Izolovaná kotouč 25 m Průměr Tloušťka stěny Izolace Balení Cena za 1m Ø6 (1/4) 0,8 mm 6 mm 25 m 60 Kč Ø10 (3/8) 0,8 mm 6 mm 25 m 80 Kč Ø12 (1/2) 0,8 mm 9 mm 25 m 100 Kč Ø6 (1/4) 1,0 mm 6 mm 25 m 70 Kč Ø10 (3/8) 1,0 mm 6 mm 25 m 100 Kč Ø12 (1/2) 1,0 mm 9 mm 25 m 130 Kč Ø16 (5/8) 1,0 mm 9 mm 25 m 170 Kč Ø19 (3/4) 1,0 mm 13 mm 25 m 230 Kč Měď DUO Izolovaná kotouč 20 m Průměr Tloušťka stěny Izolace Balení Cena za 1m Ø6 (1/4) x Ø10 (3/8) 0,8 mm + 0,8 mm 6 mm 20 m 160 Kč Ø6 (1/4) x Ø12 (1/2) 0,8 mm + 0,8 mm 6 mm 20 m 180 Kč Ø6 (1/4) x Ø16 (5/8) 0,8 mm + 1,0 mm 9 mm 20 m 240 Kč Ø10 (3/8) x Ø16 (5/8) 0,8 mm + 1,0 mm 9 mm 20 m 280 Kč Ø10 (3/8) x Ø19 (3/4) 0,8 mm + 1,0 mm 13 mm 20 m 330 Kč Ø6 (1/4) x Ø10 (3/8) 1,0 mm + 1,0 mm 6 mm 20 m 190 Kč Ø6 (1/4) x Ø12 (1/2) 1,0 mm + 1,0 mm 6 mm 20 m 230 Kč Ø6 (1/4) x Ø16 (5/8) 1,0 mm + 1,0 mm 9 mm 20 m 230 Kč Ø10 (3/8) x Ø16 (5/8) 1,0 mm + 1,0 mm 9 mm 20 m 310 Kč Ø10 (3/8) x Ø19 (3/4) 1,0 mm + 1,0 mm 13 mm 20 m 340 Kč 71 Chlazení: Vnitřní teplota: 27 C/19 C (suchý/mokrý teploměr); Vnější teplota: 35 C/24 C (suchý/mokrý teploměr)
