1 Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/ CZ.1.07/1.5.00/

2 Číslo projektu Číslo materiálu Název školy Autor Tématický celek Ročník CZ.1.07/1.5.00/ ICT-PG2-2_04 Základy hardware počítače Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Ing. Vladimír Vašek Zdroj napájení konektory a vodiče 1. ročník SOŠ Datum tvorby Anotace Metodický pokyn Prezentace s výkladem Učební materiál pro seznámení s hardwarem počítače typu PC Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora Zpět CZ.1.07/1.5.00/

Hluboká nad Vltavou Ing. Vladimír Vašek Zdroj napájení konektory a vodiče 1. ročník SOŠ Datum tvorby 09.

3 Konektory a vodiče standardu ATX12V Všechny konektory zdroje počítače, ať se jedná o standardy AT nebo ATX, jsou takzvaně klíčovány. To znamená, že konektor, díky svému tvaru nebo tvaru pinů konektoru či různým výstupkům konektoru, nemůže být zapojen nesprávně (např. obráceně). Standardizovány byly i barvy vodičů jednotlivých (hlavních) napěťových okruhů (větví) zdroje počítače a to již od standardu AT. U standardu ATX pak přibyly další barvy pro napěťové okruhy 3,3V a 5Vsb. Zpět 3

To znamená, že konektor, díky svému tvaru nebo tvaru pinů konektoru či různým výstupkům konektoru, nemůže být zapojen

4 Main Power konektor Určen k napájení základní desky [MB]. Je složen z dvaceti napěťových vodičů (pinů) a složení je následující: + 12V jeden žlutá + 5V čtyři červená + 3,3V tři oranžová COM (zem) sedm černá + 5Vsb jeden fialová - 12V jeden modrý PWR OK jeden šedý signálové, určení PS ON jeden zelený stavu ON/OFF - 5V jeden bílý do ATX12V v.1.2 Zpět 4

žlutá + 5V čtyři červená + 3,3V tři oranžová COM (zem) sedm černá + 5Vsb jeden fialová

5 + 12V Power konektor Určen k napájení napěťových regulátorů základní desky [MB] vytvářející napětí pro procesor [CPU]. Je složen ze čtyř napěťových vodičů (pinů) a složení je následující: + 12V dva žlutá COM (zem) dva černá Zpět 5

6 AUX Power konektor Určen k pomocnému napájení některých výkonnějších základních desek [MB]. Není vyžadován u všech zdrojů, do budoucna se s ním nepočítá a ze standardu napájení pro PCI Express [PCI-E] byl již odstraněn. Je složen z šesti napěťových vodičů (pinů) a složení je následující: COM (zem) tři černá + 5V jeden červená + 3,3V dva oranžová Zpět 6

napájení pro PCI Express [PCI-E] byl již odstraněn.

7 Peripheral Power a Floppy Drive Power konektory Určeny k napájení mechanik pevných [HDD] a optických [MOD] disků standardu ATA (P-Power) a v současnosti již nepoužívané mechaniky pružných disků [FDD] 3,5 (FD-Power). Nejsou tvarově a rozměrově identické, ale jejich pinové složení je shodné. Jsou složeny ze čtyř napěťových vodičů (pinů) a složení je následující: COM (zem) dva černá + 5V jeden červená + 12V jeden žlutá Peripheral Power konektor Floppy Drive Power konektor Zpět 7

Nejsou tvarově a rozměrově identické, ale jejich pinové složení je shodné.

8 Serial ATA Power konektor (od standardu ATX12V ver.1.3) Určen k napájení současných pevných disků [HDD] a mechaniky optických disků [MOD] standardu SATA. Je složen z pěti napěťových vodičů (pinů) a složení je následující: COM (zem) dva černá + 5V jeden červená + 12V jeden žlutá + 3,3V jeden oranžová Serial ATA Power konektor Zpět 8

9 Main Power konektor (od standardu ATX12V ver.2.0) Určen k napájení základní desky [MB]. Je složen z dvacetičtyř napěťových vodičů (pinů) a složení je následující: + 12V dva žlutá + 5V pět červená + 3,3V čtyři oranžová COM (zem) osm černá + 5Vsb jeden fialová - 12V jeden modrý PWR ON jeden šedý signálové, určení PS ON jeden zelený stavu ON/OFF NC jeden neosazeno Zpět 9

5V pět červená + 3,3V čtyři oranžová COM (zem) osm černá + 5Vsb jeden fialová - 12V jeden

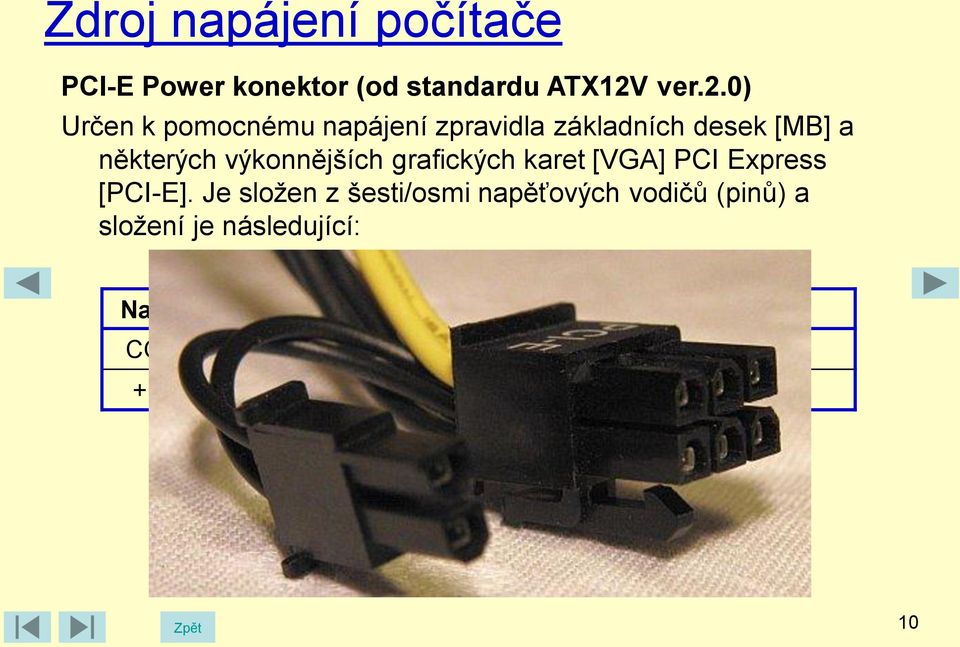

10 PCI-E Power konektor (od standardu ATX12V ver.2.0) Určen k pomocnému napájení zpravidla základních desek [MB] a některých výkonnějších grafických karet [VGA] PCI Express [PCI-E]. Je složen z šesti/osmi napěťových vodičů (pinů) a složení je následující: COM (zem) tři (pět) černá + 12V tři žlutá Zpět 10

11 Seznam literatury a pramenů Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jákékoliv další využití podléhá autorskému zákonu. Použité zdroje: Objekty použité k vytvoření prezentace jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Obrázky použité v této prezentaci jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Zpět CZ.1.07/1.5.00/

Použité zdroje: Objekty použité k vytvoření prezentace jsou součástí knihovny Microsoft Office PowerPoint 2003 a
