1 Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/ CZ.1.07/1.5.00/

2 Číslo projektu Číslo materiálu Název školy Autor Tématický celek Ročník CZ.1.07/1.5.00/ ICT-PG2-2_06 Základy hardware počítače Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Ing. Vladimír Vašek Základní deska konektory a rozhraní 1. ročník SOŠ Datum tvorby Anotace Metodický pokyn Prezentace s výkladem Učební materiál pro seznámení s hardwarem počítače typu PC Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora Zpět CZ.1.07/1.5.00/

nad Vltavou Ing. Vladimír Vašek Základní deska konektory a rozhraní 1. ročník SOŠ Datum tvorby 13.09.

3 Sběrnice a konektory základní desky Sériové rozhraní počítač komunikuje jak s vnitřními tak i s vnějšími zařízeními pomocí komunikačních sběrnic, rozhraní a pomocí různých konektorů umožňuje jejich připojení nejstarší komunikační sběrnicí (rozhraním) počítače PC je sériové rozhraní RS-232 známé také pod názvem Serial Port rozhraní RS-232 existuje v počítačích vlastně dodnes a je dostupné na některých základních deskách v podobě klasického devítipinového D-konektoru na zadní straně základní desky nebo v podobě pinového konektoru dnes toto rozhraní používají již jen některé pokladní tiskárny nebo čtečky čárového kódu apod., prostě všude tam, kde není požadavek na rychlý přenos objemných dat rozhraní RS-232 bylo zcela vytlačeno rozhraním USB Zpět 3

dodnes a je dostupné na některých základních deskách v podobě klasického devítipinového D-konektoru na zadní straně základní desky nebo v podobě pinového konektoru dnes toto rozhraní

4 Paralelní rozhraní dalším rozhraním pro komunikaci počítače bylo rozhraní s paralelním přenosem dat rozhraní Centronics toto rozhraní, jinak také označované jako [LPT] (Line Print Terminal), bylo původně navrženo pro připojení tiskárny, ale bylo možné jej využít i pro jiné účely (např. připojení skeneru, přenos dat z PC na PC LapLink apod.) konektor LPT má 36 pinů a je tak rozměrný, že se musí fixovat drátěnými zámky (na straně tiskárny), aby se neuvolnil stejně jako konektor RS-232C tak i konektor LPT byl obsažen na prvním personálním počítači IBM PC dnes toto rozhraní je opět nahrazeno rozhraním USB, ale podobně jako RS-232 je i LPT obsaženo na některých základních deskách dodnes Zpět 4

) konektor LPT má 36 pinů a je tak rozměrný, že se musí fixovat drátěnými zámky (na straně tiskárny), aby se neuvolnil stejně jako konektor RS-232C tak i konektor LPT byl

5 Rozhraní PS/2 změna standardu AT na dnes používaný ATX přinela, mimo jiné, i změnu konektoru pro připojení klávesnice a myši dříve užívaný konektor pro připojení klávesnice pěti-kolíkový DIN (známý také z audiotechniky) byl nahrazen šesti-kolíkovým konektorem PS/2 označovaným také někdy jako mini-din standard ATX přinesl hned dva konektory PS/2. Jeden pro připojení výše zmiňované klávesnice a druhy pro připojení myši, která byla do té doby připojována pomocí sériového portu. později došlo i k ujednocení barevného značení konektorů PS/2. Barva konektoru pro připojení klávesnice je fialová a pro připojení myši je zelená. dnes je toto rozhraní opět nahrazováno čím dál častěji univerzálním rozhraním USB Zpět 5

Jeden pro připojení výše zmiňované klávesnice a druhy pro připojení myši, která byla do té doby připojována pomocí sériového portu.

6 GAME Port analogové rozhraní pro připojení herních ovladačů [Game Port] byl zpočátku doménou zvukových karet, ale přechodem HW na standard ATX a integrací zvukové karty do základní desky se od té doby objevoval i na základní desce konektor Game Portu měl 15 pinů a byl společný i pro MiDi (Musical Instrument Digital Interface) rozhraní pro propojení s hudebními nástroji (standard Rolland MPU-401 MiDi) s příchodem rozhraní USB jej však výrobci zařízení přestali podporovat a dnes již se na základních deskách nevyskytuje (podpora tohoto rozhraní skončila příchodem OS MS Windows Vista) Zpět 6

(Musical Instrument Digital Interface) rozhraní pro propojení s hudebními nástroji (standard Rolland MPU-401 MiDi) s příchodem rozhraní USB jej však

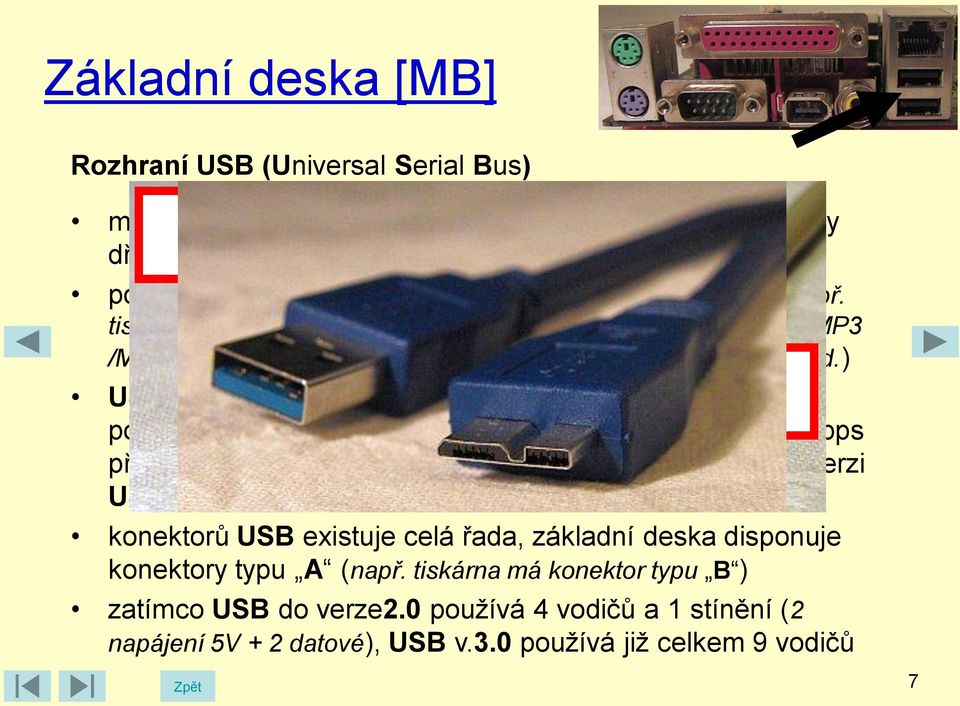

7 Rozhraní USB (Universal Serial Bus) moderní Typ univerzální sběrnice [USB] dnes nahradila všechny dříve uvedená B rozhraní RS-232C, LPT, GamePort i PS/2 pomocí USB můžete připojit k počítači až 127 zařízení (např. tiskárnu, klávesnici, myš, skener, Flash disk, síťovou kartu, ale i MP3 /MP4 přehrávač, digit.fotoaparát, digit.kameru, digit.tv tuner Typ apod.) USB prošla za dobu své existence určitým vývojem. A Od počáteční verze USB 1.1 s max.rychlostí přenosu dat 12Mbps přes verzi USB 2.0 s max.rychlostí 480Mbps až k dnešní verzi USB 3.0 s max.rychlostí 5Gbps (vždy zpětně kompatibilní) konektorů USB existuje celá řada, základní deska disponuje konektory typu A (např. tiskárna má konektor typu B ) zatímco USB do verze2.0 používá 4 vodičů a 1 stínění (2 napájení 5V + 2 datové), USB v.3.0 používá již celkem 9 vodičů Zpět 7

) USB prošla za dobu své existence určitým vývojem. A Od počáteční verze USB 1.1 s max.rychlostí přenosu dat 12Mbps přes verzi USB 2.0 s max.

8 FireWire (standard IEEE 1394 High Speed Serial Bus) ohnivý drát neboli sériové rozhraní (sběrnice) FireWire firmy Apple Computer, které umožňuje připojit až 63 periferních zařízení (téměř shodné rozhraní vyvinula firma Sony ilink ) FireWire podporuje, stejně jako USB, technologie Plug And Play a Hot Swap a je možno jej využít podobně jako USB varianty: šesti-pinová FireWire 400 (400Mbps) a devíti-pinová FireWire 800 (800Mbps) oproti USB rozhraní FireWire při přenosu dat méně zatěžuje celý systém a má stabilnější datový tok což ho zvýhodňuje při využití např. zpracování videosekvencí s příchodem rozhraní USB jej však výrobci zařízení z důvodu vyšší nákladnosti zařízení přestali více podporovat a dnes se vyskytuje spíše jen na konfortnějších základních deskách Zpět 8

(400Mbps) a devíti-pinová FireWire 800 (800Mbps) oproti USB rozhraní FireWire při přenosu dat méně zatěžuje celý systém a má stabilnější datový tok což ho zvýhodňuje při využití např.

9 Ostatní rozhraní a konektory další konektory a rozhraní (sběrnice) na základní desce jsou budou představeny v samostatných kapitolách Jedná se zejména o: zařízení k připojení k lokální počítačové síti LAN zařízení na zpracování a reprodukci zvuku a další speciální (volitelná) rozhraní Zpět 9

zejména o: zařízení k připojení k lokální počítačové síti LAN zařízení

10 Seznam literatury a pramenů Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jákékoliv další využití podléhá autorskému zákonu. Použité zdroje: Objekty použité k vytvoření prezentace jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Obrázky použité v této prezentaci jsou součástí knihovny Microsoft Office PowerPoint 2003 a vlastní tvorba autora. Zpět CZ.1.07/1.5.00/

Použité zdroje: Objekty použité k vytvoření prezentace jsou součástí knihovny Microsoft Office PowerPoint 2003 a
