Přednášky z didaktiky informatiky a výpočetní techniky Jiří Vaníček, Informatika

Transkript

1 Informatika Úvod V názvech školních předmětů na základních a středních školách týkajících se práce s počítači není zcela jasno. Názvy nevystihují přesně obsah předmětů, pod kterým bychom rádi tušili ovládání počítače. Máme pocit, že název předmětu informatika jako nauka o informacích a jejich hromadném zpracování pomocí výpočetní techniky nevystihuje povahu práce na základní škole, nicméně název výpočetní technika jako technická disciplína ji nevystihuje taktéž. Řada učitelů si slovo informatika přeložila jako počítače a tak se vlastní infomatice vyhnula. Jiná část učitelů zařazuje informatické téma do učiva výpočetní techniky na střední škole jako téma teoretické, naukové. V ní se žáci dozví, co že je informace, co je základní a co nejmenší jednotkou informace, kolik bajtů že je 1 kilobajt (buď 1000 nebo 1024, protože 2 10 ), kolik informace se vejde na CD-disk a kde se v počítači zjistí velikost souboru. Tím je informatika jakoby vyčerpána. Informatika a společnost V dnešní informační společnosti, kde se informace staly zbožím a kde vlivem trhu nemůže jedna firma získat výhodu nad jinými pouhým nákupem výpočetní techniky (protože to může učinit i konkurence, výpočetní technika není drahá), ale především způsobem práce s informacemi (jejich zpracováním, ochranou, systémem práce s nimi) a tedy výběrem a tréninkem svých zaměstnanců (tak, aby uměli s informacemi zacházet a používat je). Řada firem je úspěšná právě díky tomu, že velmi rychle dodá zpracované informace až k zákazníkovi. Cíle výuky informatiky Chápejme informatické téma jako stejně plnohodnotné s počítačovou grafikou, programováním, výukou komunikace či třeba práci s texty. Rozvíjí představu dítěte o tom, že při výuce tohoto předmětu kromě vlastních počítačů jako fyzických předmětů zde existují další, tentokrát nehmotné objekty, které ovšem mohou taktéž přinášet potěšení, zisk či někomu i smysl života. Děti by měly (na různých příkladech) porozumět tomu, co znamená informační společnost a jak se liší pojem informace od pojmu data. Především by však toto téma mělo být využito k poznání, jak vlastně počítač pracuje. To je podstatnější pro rozvoj žáka než poznání, z čeho se počítač skládá. Poznatky typu jádrem či srdcem počítače je procesor, paměť si pamatuje čísla a v počítači je základní deska, takzvaný motherboard jdou poměrně po povrchu poznání, nijak výrazně nezlepšují představu, co to vlastně počítač je. Jiné jsou otázky typu jak vlastně počítač s těmi jedničkami a nulami počítá, co se v počítači, stane, když zmáčknu klávesu A, jak počítač uchovává obrázky a zvuky, když má k dispozici pouze ty jedničky a nuly. Stěžejním termínem je tedy pojem digitalizace. V závislosti na stupni matematických schopností pak obsáhnout příklady konkrétní digitalizace různých druhů informací. Obsah výuky, některé pojmy Jak počítače uchovávají v paměti jedničky a nuly? Předně je třeba dětem poctivě říci, že počítače s žádnými jedničkami a nulami nepracují. Dva stavy v drátcích počítače (je napětí či není napětí, prochází proud nebo neprochází proud apod.) si lidé pro svoji vlastní potřebu představují jako jedničky či nuly. Elektrické obvody v počítači jsou zkonstruovány tak, že tyto dva stavy uchovávají a zpracovávají tak, jako by sčítaly a násobily čísla ve dvojkové soustavě (tedy ty jedničky a nuly). Protože tento text je určen lidem, nikoliv počítačům, budeme pro názornost ty jedničky a nuly používat. Jak je to s těmi bity a byty? Informace má svoji hodnotu a velikost. Velikost informace je dána možnostmi, variabilitou informace. Např. pro vyjádření, jaký je den v týdnu, potřebujeme vybrat ze 7 možností, informaci o datu narozenin pak z 366 možností, o aktuálním čase s přesností na sekundu již vybíráme z možností. Přitom hodnota informace a tedy její důležitost nijak nesouvisí s její velikostí. Odpověď na otázku Vezmeš si mne?, Bude válka? nebo zda se mi narodí dcera, znamená výběr pouze ze dvou možností (ano/ne), přesto má dalekosáhlý dopad na lidské osudy. Jeden drátek může v daný časový okamžik nést 2 možnosti informace, jedna buňka paměti mlže uchovat jednu ze dvou možností. Dva bity nesou informaci vybíranou ze čtyř možností (11, 10, 01, 00), na zapamatování dne v týdnu stačí 3 bity, aktuální čas pak vyžaduje minimálně 17 dvojkových číslic.

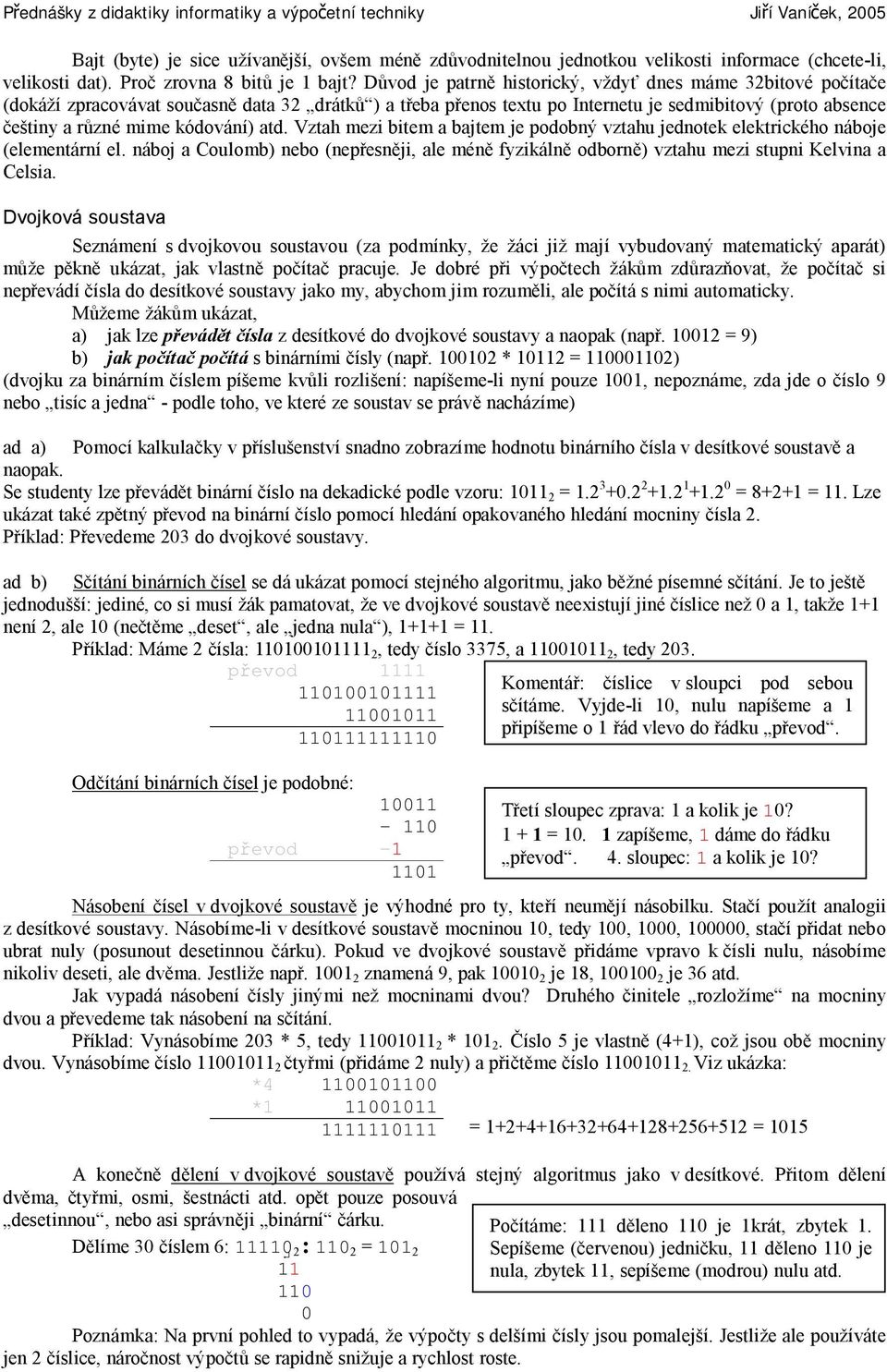

2 Bajt (byte) je sice užívanější, ovšem méně zdůvodnitelnou jednotkou velikosti informace (chcete-li, velikosti dat). Proč zrovna 8 bitů je 1 bajt? Důvod je patrně historický, vždyť dnes máme 32bitové počítače (dokáží zpracovávat současně data 32 drátků ) a třeba přenos textu po Internetu je sedmibitový (proto absence češtiny a různé mime kódování) atd. Vztah mezi bitem a bajtem je podobný vztahu jednotek elektrického náboje (elementární el. náboj a Coulomb) nebo (nepřesněji, ale méně fyzikálně odborně) vztahu mezi stupni Kelvina a Celsia. Dvojková soustava Seznámení s dvojkovou soustavou (za podmínky, že žáci již mají vybudovaný matematický aparát) může pěkně ukázat, jak vlastně počítač pracuje. Je dobré při výpočtech žákům zdůrazňovat, že počítač si nepřevádí čísla do desítkové soustavy jako my, abychom jim rozuměli, ale počítá s nimi automaticky. Můžeme žákům ukázat, a) jak lze převádět čísla z desítkové do dvojkové soustavy a naopak (např = 9) b) jak počítač počítá s binárními čísly (např * = ) (dvojku za binárním číslem píšeme kvůli rozlišení: napíšeme-li nyní pouze 1001, nepoznáme, zda jde o číslo 9 nebo tisíc a jedna - podle toho, ve které ze soustav se právě nacházíme) ad a) Pomocí kalkulačky v příslušenství snadno zobrazíme hodnotu binárního čísla v desítkové soustavě a naopak. Se studenty lze převádět binární číslo na dekadické podle vzoru: = = = 11. Lze ukázat také zpětný převod na binární číslo pomocí hledání opakovaného hledání mocniny čísla 2. Příklad: Převedeme 203 do dvojkové soustavy. ad b) Sčítání binárních čísel se dá ukázat pomocí stejného algoritmu, jako běžné písemné sčítání. Je to ještě jednodušší: jediné, co si musí žák pamatovat, že ve dvojkové soustavě neexistují jiné číslice než 0 a 1, takže 1+1 není 2, ale 10 (nečtěme deset, ale jedna nula ), = 11. Příklad: Máme 2 čísla: , tedy číslo 3375, a , tedy 203. převod Odčítání binárních čísel je podobné: převod Násobení čísel v dvojkové soustavě je výhodné pro ty, kteří neumějí násobilku. Stačí použít analogii z desítkové soustavy. Násobíme-li v desítkové soustavě mocninou 10, tedy 100, 1000, , stačí přidat nebo ubrat nuly (posunout desetinnou čárku). Pokud ve dvojkové soustavě přidáme vpravo k čísli nulu, násobíme nikoliv deseti, ale dvěma. Jestliže např znamená 9, pak je 18, je 36 atd. Jak vypadá násobení čísly jinými než mocninami dvou? Druhého činitele rozložíme na mocniny dvou a převedeme tak násobení na sčítání. Příklad: Vynásobíme 203 * 5, tedy * Číslo 5 je vlastně (4+1), což jsou obě mocniny dvou. Vynásobíme číslo čtyřmi (přidáme 2 nuly) a přičtěme číslo Viz ukázka: * * = = 1015 A konečně dělení v dvojkové soustavě používá stejný algoritmus jako v desítkové. Přitom dělení dvěma, čtyřmi, osmi, šestnácti atd. opět pouze posouvá desetinnou, nebo asi správněji binární čárku. Dělíme 30 číslem 6: : = Komentář: číslice v sloupci pod sebou sčítáme. Vyjde-li 10, nulu napíšeme a 1 připíšeme o 1 řád vlevo do řádku převod. Třetí sloupec zprava: 1 a kolik je 10? = zapíšeme, 1 dáme do řádku převod. 4. sloupec: 1 a kolik je 10? Počítáme: 111 děleno 110 je 1krát, zbytek 1. Sepíšeme (červenou) jedničku, 11 děleno 110 je nula, zbytek 11, sepíšeme (modrou) nulu atd. Poznámka: Na první pohled to vypadá, že výpočty s delšími čísly jsou pomalejší. Jestliže ale používáte jen 2 číslice, náročnost výpočtů se rapidně snižuje a rychlost roste.

3 Digitalizace Jak počítač získá jedničky a nuly, se kterými potom počítá a které je schopen si pamatovat? Pomocí různých přístrojů a zařízení (mikrofon, fotoaparát, skener, kamera, různé fyzikální sondy - teploměr, EKG, sonar, radar) sbírá signály a ty převádí do číslicové podoby. Toto převádění se nazývá digitalizace (z latinského digitus = prst). Digitalizace tedy znamená převod signálu ze spojitého na spočítatelný, vyjádřitelný pomocí prstů, tedy číslem ). Jak počítač uchovává text Text je do počítače vkládán pomocí kláves. Každá klávesa má svůj vlastní kód, vyjádřený pomocí jedniček a nul. Například písmeno velké A si počítač pamatuje jako (to není milión, to je jednička a šest nul). Jsou vytvořeny tabulky, podle kterých jsou znakům kódy (třeba ASCII nebo UNICODE) přiřazovány. Poznámka: V průběhu historie počítačů se tabulky kódů měnily, navíc každý stát či systém si mohl vytvářet své kódové tabulky. Obecně řečeno tato roztříštěnost a množství znaků, kterými lidstvo líše, způsobují i dnes nečitelnost textů některých ů, špatné zobrazování znaků s diakritikou při použití určitých fontů písma atd. Text je tedy převáděn na binární číslice nikoliv ze spojitých hodnot, ale překódováním hodnot diskrétních. obrázek vlevo: text z úvodu této přednášky a jeho hexadecimální kód ve Windows (CP 1250). Šipky stejné barvy ukazují znak a jeho kód (např. velké I má kód = = 73). obrázek dole: zatímco znaky bez diakritiky mají stejnou interpretaci (velké I je stále čteno jako velké I), znaky ostatní mohou být v jiném kódování zobrazeny jinak (znak á se mění v kódování DOS na ß)

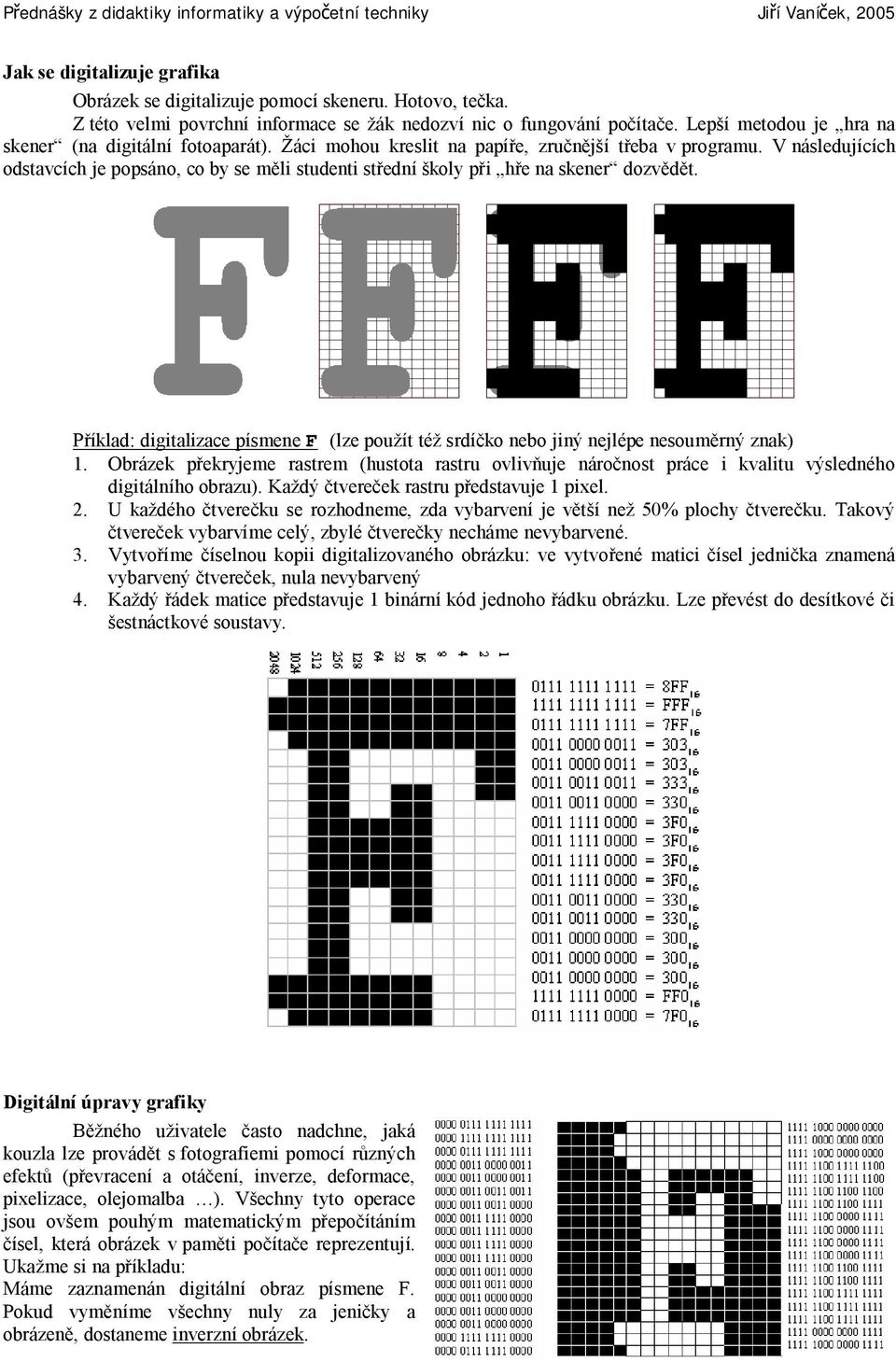

4 Jak se digitalizuje grafika Obrázek se digitalizuje pomocí skeneru. Hotovo, tečka. Z této velmi povrchní informace se žák nedozví nic o fungování počítače. Lepší metodou je hra na skener (na digitální fotoaparát). Žáci mohou kreslit na papíře, zručnější třeba v programu. V následujících odstavcích je popsáno, co by se měli studenti střední školy při hře na skener dozvědět. Příklad: digitalizace písmene F (lze použít též srdíčko nebo jiný nejlépe nesouměrný znak) 1. Obrázek překryjeme rastrem (hustota rastru ovlivňuje náročnost práce i kvalitu výsledného digitálního obrazu). Každý čtvereček rastru představuje 1 pixel. 2. U každého čtverečku se rozhodneme, zda vybarvení je větší než 50% plochy čtverečku. Takový čtvereček vybarvíme celý, zbylé čtverečky necháme nevybarvené. 3. Vytvoříme číselnou kopii digitalizovaného obrázku: ve vytvořené matici čísel jednička znamená vybarvený čtvereček, nula nevybarvený 4. Každý řádek matice představuje 1 binární kód jednoho řádku obrázku. Lze převést do desítkové či šestnáctkové soustavy. Digitální úpravy grafiky Běžného uživatele často nadchne, jaká kouzla lze provádět s fotografiemi pomocí různých efektů (převracení a otáčení, inverze, deformace, pixelizace, olejomalba ). Všechny tyto operace jsou ovšem pouhým matematickým přepočítáním čísel, která obrázek v paměti počítače reprezentují. Ukažme si na příkladu: Máme zaznamenán digitální obraz písmene F. Pokud vyměníme všechny nuly za jeničky a obrázeně, dostaneme inverzní obrázek.

5 Sešikmený obrázek (kurzíva u písma) dostaneme posunem kódu příslušného řádku o několik míst doleva či doprava. Víme, že při násobení binárních čísel mocninou čísla 2 se pouze posouvá desetinná čárka. Pokud tedy u obrázku písmene F vydělíme horní řádek 16, posune se kód tohoto řádku o 4 místa vpravo. Prostřední řádky vydělíme postupně 8, 4, 2 (posun o 3, 2, 1 místo), spodní řádek zůstane nezměněn. Asi je evidentní, že záměnou prvního řádku s posledním, druhého s předposledním atd. překlopíme obrázek svisle, obdobnou výměnou jedniček a nul v řádcích lze obrázek překlopit vodorovně či otočit o násobky 90. Barevná hloubka Jestliže na našem příkladu s písmenem F uvažujeme pouze 2 barvy, reprezentuje jednička černou barvu a nula bílou (nebo obráceně, záleží na dohodě). Pokud digitalizujeme vícebarevnou předlohu, musíme přiřadit jednotlivým barvám kódy (podobně jako u kódovacích tabulek pro text). Při šestnácti použitých barvách potřebuje každý pixel 4 bity paměti, při zobrazení 256 barev pak 1 pixel = 1 bajt. V zobrazení True color je pro popis každého z 16, 7 miliónů barevných odstínů vyhrazeno 24 bitů.

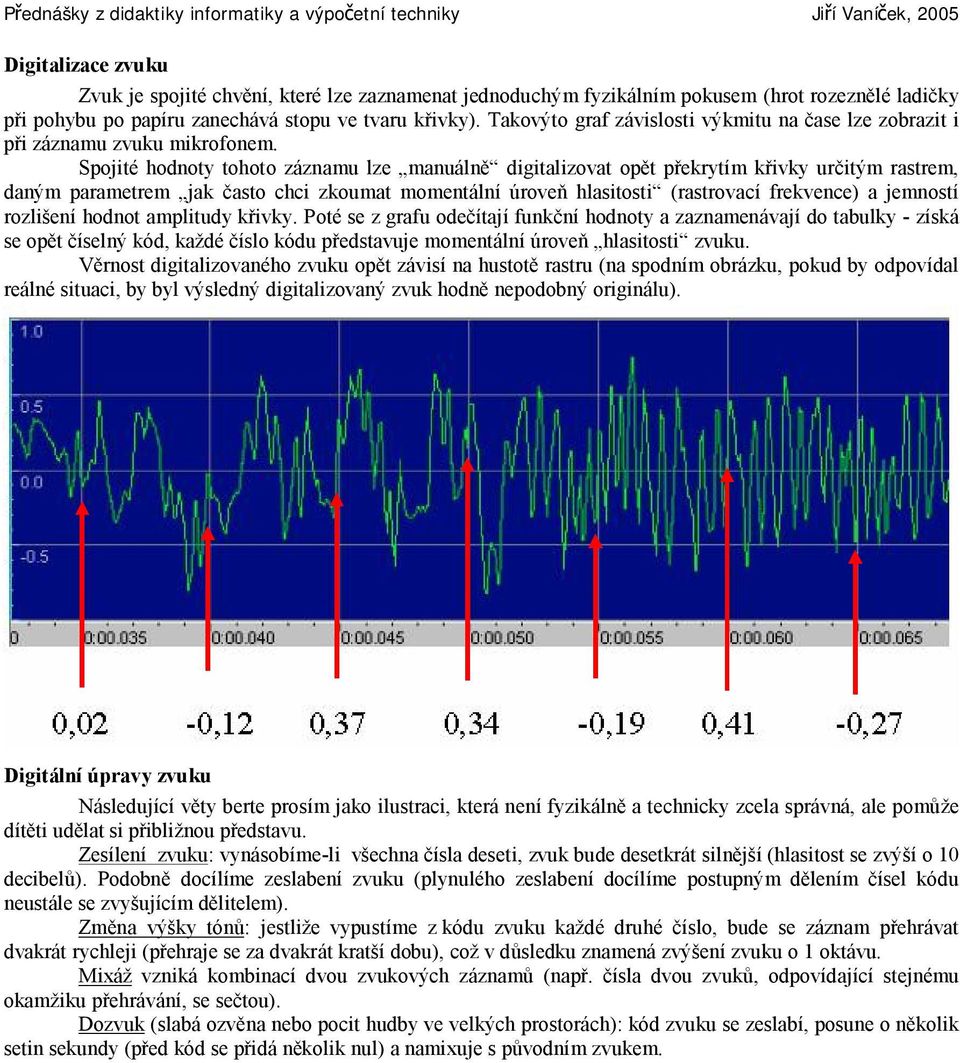

6 Digitalizace zvuku Zvuk je spojité chvění, které lze zaznamenat jednoduchým fyzikálním pokusem (hrot rozeznělé ladičky při pohybu po papíru zanechává stopu ve tvaru křivky). Takovýto graf závislosti výkmitu na čase lze zobrazit i při záznamu zvuku mikrofonem. Spojité hodnoty tohoto záznamu lze manuálně digitalizovat opět překrytím křivky určitým rastrem, daným parametrem jak často chci zkoumat momentální úroveň hlasitosti (rastrovací frekvence) a jemností rozlišení hodnot amplitudy křivky. Poté se z grafu odečítají funkční hodnoty a zaznamenávají do tabulky - získá se opět číselný kód, každé číslo kódu představuje momentální úroveň hlasitosti zvuku. Věrnost digitalizovaného zvuku opět závisí na hustotě rastru (na spodním obrázku, pokud by odpovídal reálné situaci, by byl výsledný digitalizovaný zvuk hodně nepodobný originálu). Digitální úpravy zvuku Následující věty berte prosím jako ilustraci, která není fyzikálně a technicky zcela správná, ale pomůže dítěti udělat si přibližnou představu. Zesílení zvuku: vynásobíme-li všechna čísla deseti, zvuk bude desetkrát silnější (hlasitost se zvýší o 10 decibelů). Podobně docílíme zeslabení zvuku (plynulého zeslabení docílíme postupným dělením čísel kódu neustále se zvyšujícím dělitelem). Změna výšky tónů: jestliže vypustíme z kódu zvuku každé druhé číslo, bude se záznam přehrávat dvakrát rychleji (přehraje se za dvakrát kratší dobu), což v důsledku znamená zvýšení zvuku o 1 oktávu. Mixáž vzniká kombinací dvou zvukových záznamů (např. čísla dvou zvuků, odpovídající stejnému okamžiku přehrávání, se sečtou). Dozvuk (slabá ozvěna nebo pocit hudby ve velkých prostorách): kód zvuku se zeslabí, posune o několik setin sekundy (před kód se přidá několik nul) a namixuje s původním zvukem.
