3 OBSAH VÍTEJTE V ADVANCE!...5 O TÉTO PŘÍRUČCE...5 PROFESIONÁLNÍ BIM ŘEŠENÍ PRO PROJEKTANTY A KONSTRUKTÉRY... 6 KLÍČOVÉ VLASTNOSTI SADY GRAITEC ADVANCE... 6 KDE NALÉZT INFORMACE... 8 CD s dokumentací... 8 Stránky nápovědy... 8 TECHNICKÁ PODPORA... 9 GRAITEC Advantage... 9 KONTAKTUJTE TECHNICKOU PODPORU... 9 STRUČNÝ PRŮVODCE INSTALACÍ...10 Systémové požadavky...10 Hardware Software Instalace Aktivace softwaru CO JE NOVÉHO V GRAITEC ADVANCE Co je nového v Advance Steel...14 Co je nového v Advance Concrete...24 Co je nového v Advance Design

4

5 VÍTEJTE V ADVANCE! Děkujeme Vám za zakoupení produktu GRAITEC Advance BIM řešení pro CAD a statickou analýzu v oblasti stavebnictví! Již více než 20 let společnost GRAITEC nabízí vysoce výkonný CAD a výpočtový software pro oblast stavebních konstrukcí s trvalým důrazem na kvalitu a kreativitu návrhu. Výsledkem je, že sada GRAITEC Advance je první kompletní BIM řešení na trhu, které v jednom balení pokrývá výpočty a CAD pro více materiálů. Advance Steel BIM software pro projektování ocelových konstrukcí od projektu až po výrobu Advance Concrete BIM software pro projektování betonových konstrukcí Advance Design BIM software pro statickou analýzu metodou konečných prvků s implementací norem pro navrhování Toto balení obsahuje: - DVD obsahující nejnovější verzi GRAITEC Advance - CD s dokumentací - vytištěná příručka Welcome guide Přejeme Vám dobrý start s GRAITEC Advance a těšíme se na Vaše dotazy, připomínky nebo návrhy! O TÉTO PŘÍRUČCE Tato příručka je stručnou prezentací sady GRAITEC Advance a nepopisuje jeho funkce. Pokud jste novým uživatelem GRAITEC Advance, zjistíte, jak Vám může pomoci zlepšit Vaši práci. Tato příručka obsahuje: Krátká prezentace klíčových funkcí sady GRAITEC Advance Pokyny, jak používat dokumenty poskytnuté se softwarem Rychlý odkaz na technickou podporu Jednoduchý návod na instalaci Informace o klíčových funkcích nové verze. Podrobnější informace týkajících se funkcí programu jsou uvedeny příslušném souboru Nápovědy dodávaném s aplikací a přístupném z uživatelského prostředí aplikace nebo viz CD s dokumentací. 5

6 PROFESIONÁLNÍ BIM ŘEŠENÍ PRO PROJEKTANTY A KONSTRUKTÉRY GRAITEC Advance je systém informačního modelu budovy (BIM), který automatizuje celý proces projektování od statického návrhu po vytváření dat a dokumentace pro výrobu. Advance Design komunikuje s aplikacemi Advance Concrete a Advance Steel s cílem zajistit konzistenci a aktuálnost všech dat projektu. Všechny modely vytvářené softwarem GRAITEC mohou být synchronizovány bez ztráty a opakovaného zadávání dat. GRAITEC Advance komunikuje s následujícími aplikacemi a standardy: Autodesk Revit Structure IFC 2.x3 CIS/2 SDNF PSS KLÍČOVÉ VLASTNOSTI SADY GRAITEC ADVANCE Advance Steel Advance Steel je profesionální BIM software pro ocelové konstrukce určený pro automatické vytváření a správu výkresové dokumentace a dat pro výrobu. Advance Steel výrazně zvyšuje produktivitu a kvalitu výkresů, a zároveň snižuje riziko vzniku chyb. Advance Steel urychluje fázi návrhu (jedno- nebo víceuživatelský režim) tím, že nabízí rozsáhlou knihovnu inteligentních objektů, automatické přípoje (spoje) a specifické nástroje pro vytváření standardních konstrukcí, schodišť, zábradlí a různých ocelových konstrukcí. Advance Steel automatizovaně generuje všechny výrobní a sestavné výkresy s inteligentními nástroji pro kótování a popisování všech potřebných pohledů na díly a dílce. 6

7 Advance Concrete Advance Concrete je profesionální BIM software určený pro automatické vytváření a správu výkresů výztuže a dat pro výrobu železobetonových konstrukcí. Advance Concrete výrazně zvyšuje produktivitu a kvalitu výkresů, a zároveň snižuje riziko vzniku chyb. Advance Concrete urychluje fázi návrhu (jedno- nebo víceuživatelský režim) tím, že nabízí rozsáhlou knihovnu prvků konstrukce (nosníky, sloupy, stěny, desky, základy, atd.) a výztuže (pruty, třmínky, sítě, atd.). Generuje všechny konstrukční výkresy pomocí inteligentních nástrojů, které automaticky kótují, popisují a vytvářejí rozvržení výkresu. Advance Design Advance Design je speciálně navržen pro stavební inženýry vyžadují snadno použitelný software pro statickou analýzu metodou konečných prvků, aby mohli optimalizovat své projekty. Advance Design zahrnuje uživatelsky přívětivý modelář konstrukcí, automatické generátory zatížení a kombinací, výkonný řešič metodou konečných prvků (statická a dynamická analýza, časová analýza, nelineární analýza, boulení, velké posuny, atd..), komplexní průvodce pro navrhování betonových a ocelových prvků podle Eurokódů, efektivní generátory výsledků a automatických reportů. Advance Design v případě změn v modelu automaticky aktualizuje všechny reporty, včetně grafických výsledků. 7

8 KDE NALÉZT INFORMACE GRAITEC poskytuje výukové nástroje, které vám pomohou začít software používat. Každý produkt je dodáván s jeho průvodní dokumentací. CD s dokumentací CD s dokumentací obsahuje užitečné dokumenty jak pro nové, tak i pro stávající uživatele. Instalační příručka Popisuje instalační proces a postup aktivace licence. Prosíme, před voláním na technickou podporu se podívejte do kapitol týkajících se aktivace licence. Příručka První kroky Nabízí stručný úvod do práce s GRAITEC Advance. Je k dispozici pro každý produkt (Advance Steel, Advance Concrete a Advance Design). Uživatelská příručka Je dispozici pro každý produkt (Advance Steel, Advance Concrete a Advance Design) a obsahuje popis hlavních funkcí aplikace. Cvičení Pro každý produkt sady GRAITEC Advance je dispozici obecný návod. Cvičení spočívají v souboru lekcí poskytujících podrobný návod na vytvoření modelu od začátku do konce, výsledků postprocesingu (pro Advance Design) a vytváření výkresů (pro Advance Steel a Advance Concrete). Novinky K dispozici pro každý produkt (Advance Steel, Advance Concrete a Advance Design). Popis nových funkcí a vylepšení GRAITEC Advance Validation guide Validation Guide je k dispozici pro Advance Design. Obsahuje sadu testovacích případů popisujících teorii prováděných výpočtů (pro některé testy) a porovnání výsledků z verze 2011 vzhledem k referenčním hodnotám. Stránky nápovědy Advance obsahuje systém online nápovědy, který nabízí instrukce krok po kroku. Přístup k nápovědě: Advance Steel and Advance Concrete: Advance Menu: zvolte Nápověda > Online Nápověda Rychlá nápověda: stiskněte F1 v dialogovém panelu. Advance Design: Main Menu: zvolte Nápověda > Online Nápověda Rychlá nápověda: stiskněte F1 v dialogovém panelu nebo zmáčkněte Shift+F1 a klikněte na tlačítko v nástrojovém panelu. 8

9 TECHNICKÁ PODPORA K tomu aby bylo zaručeno optimální využití softwaru, GRAITEC a síť jeho prodejců Vám nabízí GRAITEC Advantage. To Vám nabízí: všechny hlavní aktualizace Advance, technickou podporu, přístup na stránky GRAITEC Advantage, GRAITEC Advantage Webová stránka GRAITEC Advantage nabízí přístup k různým informacím. Přímé stahování aktualizací z internetu Přístup k seznamu často kladených otázek Přístup do diskusního fóra GRAITEC Přístup k e-supportu Pro přihlášení: Navštivte klikněte na GRAITEC Advantage, poté zadejte Login* / Password*. * Vaše jméno a heslo vám bude poskytnuto při předplacení Advance Subscription Programu. Pro více informací kontaktujte Vašeho prodejce. KONTAKTUJTE TECHNICKOU PODPORU Pro všechny předplatitele GRAITEC Advance nabízí GRAITEC technickou podporu centra pro pomoc při každodenním používání softwaru. Než zavoláte technickou podporu, prosíme podívejte se na GRAITEC Advantage seznam často kladených otázek (pomocí vyhledávácího nástroje) a diskusní fórum. pokud jste nenašli potřebné informace, kontaktujte technickou podporu. Než zavoláte, ujistěte se, že máte při ruce sériové číslo (z Certifikátu k licenci / také dostupný v dialogovém panelu O aplikaci ). Technická podpora je poskytována Vaším prodejcem nebo se obraťte na regionálně příslušnou kancelář společnosti GRAITEC se žádostí o příslušné telefonní číslo. Technická podpora v České republice: Hotline: E-support: helpdesk.abstudio.cz Diskusní fórum: forum.abstudio.cz Část kladené dotazy: 9

10 STRUČNÝ PRŮVODCE INSTALACÍ Nová sada GRAITEC Advance je dodávána na jediném DVD s novým instalačním průvodcem, který umožňuje instalaci kompletního řešení v jednom kroku. Pro úspěšnou instalaci Advance Steelu musí být splněny určité požadavky. Systémové požadavky Hardware PC Pentium s procesorem 2 GHz RAM min 2GB (doporučeno 4GB) Min. 3 GB volného místa na pevném disku Síťová karta DVD mechanika Pro Advance Concrete a Advance Steel: AutoCAD kompatibilní grafická karta s 128 MB nebo lepší (další informace viz Pro Advance Design: Windows kompatibilní grafický adaptér (doporučeno 128 MB video RAM), s aktuálním ovladačem (doporučeným výrobcem), s podporou OpenGL; Software Operační systém: Windows 7 (32bitový nebo 64bitový), Windows Vista (32bitový nebo 64bitový) Windows XP Professional. Nainstalovaný protokol TCP/IP Pro Advance Concrete a Advance Steel: AutoCAD 2011 nebo AutoCAD Architecture 2011 AutoCAD 2010 nebo AutoCAD Architecture 2010, AutoCAD 2009 nebo AutoCAD Architecture 2009, AutoCAD 2008 nebo AutoCAD Architecture 2008, AutoCAD 2007 nebo ADT Pro další informace viz online Nápověda. 10

11 Instalace Ukončete všechny spuštěné programy. Antivirové programy musí být během instalace vypnuté. Během instalace musíte být do Windows přihlášeni jako ADMINISTRATOR, resp. s Administrátorskými právy. Poznámka: Pokud instalujete upgrade AdvanceSteel, tak si prosím nejprve přečtěte kapitolu Migrace z předchozí verze z instalační příručky. Při instalaci postupujte prosím následujícím způsobem: 1. Vložte instalační DVD do DVD mechaniky. Instalační program se automaticky spustí a zobrazí prohlížeč DVD. Pokud je nástroj pro automatické přehrávání na počítači vypnutý a tedy instalace se nespustí automaticky, použijte příkaz Spustit: Z menu Windows vyberte: Start > Spustit. V dialogu Spustit klikněte na Procházet pro vyhledání souboru SetupAdvance.exe na DVD. Zmáčkněte <OK>. Instalace se spustí. 2. Vyberte jazyk instalace a zmáčkněte Instalovat produkty. 3. Na následující obrazovce vyberte Advance Steel a zmáčkněte Další. 4. Přečtěte si licenční podmínky. Zmáčkněte Souhlasím k odsouhlasení specifikovaných smluvních podmínek a zmáčkněte Další pro pokračování. 5. Na následující obrazovce vyberete jazykovou verzi produktů a instalační cestu. V případě Advance Steelu můžete vybrat komponenty aplikace, které chcete instalovat. 6. Pro spuštění instalace zmáčkněte Instalovat. Spustí se příprava instalace. 7. Zmáčkněte Dokončit pro dokončení procesu. Po instalaci Advance musíte před použitím softwaru aktivovat licenci. 11

12 Aktivace softwaru Abyste mohli software používat, musíte aktivovat licenci. Jakmile je licence úspěšně aktivována, může být software používán v souladu s licenčními právy. Při prvním spuštění GRAITEC Advance (po instalaci softwaru) Vás průvodce požádá o aktivaci licence. Tato aktivace je založena na sériovém čísle a aktivačním kódu, který Vám poskytne Váš prodejce nebo společnost GRAITEC. Pokud tyto údaje dosud nemáte, prosím kontaktujte Vašeho prodejce nebo společnost GRAITEC. Pokud máte samostatnou licenci, sériové číslo a aktivační kód, internetové připojení, postupujte pro aktivaci softwaru podle následujících bodů: 1. Aktivační proces zahájíte spuštěním Advance 2. Vyberte Chci aktivovat svoji licenci. 3. Zadejte sériové číslo a aktivační kód. 4. Pokud jste připojení k Internetu, budou tyto informace zpracovány online a Vaše licence bude úspěšně aktivována. 5. Zmáčkněte Dokončit. 12

13 Co je nového v GRAITEC Advance GRAITEC Advance Manager Nový GRAITEC Advance Manager (GAM) má několik nových funkcí: Nové prostředí pro uživatelská nastavení. Snadné přizpůsobení knihoven. Správa projektů. Správa licencí. Přímý přístup k online nápovědě a příručkám. Interaktivní tipy. Přímé spuštění aplikací GRAITEC Advance. GAM je dispozici pro 32bitové a 64bitové operační systémy. Prostředí pro snadnější vlastní nastavení Prostřednictvím nového a moderního uživatelské prostředí má uživatel snadnější přístup k různým nastavením. Při spuštění modulu má uživatel přímý přístup z centrálního panelu k hlavním funkcím a může také vidět na spodní části různé tipy. 13

14 Co je nového v Advance Steel Co je nového v Advance Steel Vylepšená ergonomie Ergonomie Advance Steelu byla zdokonalena snadnějším přístupem k často používaným nástrojům. Vylepšený pás karet Pás karet Advance Steel byl přepracován tak, aby nabízené příkazy byly lépe logicky seskupeny. Vylepšená paleta nástrojů Paleta nástrojů Advance Steel byla přepracována tak, aby nabízela všechny potřebné nástroje jako doplněk k funkcím, které jsou k dispozici v pásu karet. Modelování Průzkumník projektu K dispozici je nový Průzkumník projektu (Projekt Explorer), který pomáhá uživatelům spravovat své projekty s větší účinností díky různým možnostem a flexibilitě, které poskytuje. Projekt Explorer má své vlastní tlačítko na pásu karet AS - Modelování, takže může být kdykoliv spuštěn. 14

15 Projekt Explorer nabízí tyto možnosti: Vytvářet (a zobrazovat) úrovně. Vytvářet (a zobrazovat) pohledy na model. Vytvářet (a zobrazovat) skupiny. Vytvářet (a znovu použít) uživatelské dotazy (díky integraci se stávajícím nástrojem pro vyhledávání). Vytváření pohledů na model bylo také rozšířeno a zjednodušeno a všechny pohledy na model jsou automaticky uloženy v Projekt Exploreru, aby je bylo možno snadno opakovaně využívat. S novým Projekt Explorerem si uživatel může vytvářet a spravovat různé pracovní roviny. Funkcionalita pracovních roviny nabízí následující možnosti: Pracovní roviny automaticky vytvářené definovanými úrovněmi. Pracovní roviny mohou být definovány uživatelem kdykoliv. Uživatel může připojit/odpojit prvky do/z pracovních rovin. Skutečné tvary kotev Advance Steel 2011 nabízí kotvy skutečných tvarů, což umožňuje jejich dokonalé zobrazení ve 3D modelu a ve výkresech. Mezi hlavní vylepšení patří: Kotvy jsou definovány přímo v novém GRAITEC Advance Manager, kde je uživatelské porsotředí umožňující jednoduchým způsobem definovat všechny typy kotev. K dispozici je více typů kotev jako přímé, s hlavou, s hákem, J, a se závitem se spodní montáží. Všechny tyto nové kotvy jsou k dispozici ve všech přípojích pro kotvení. Orientace kotev je zadávána uživatelem. Všechny kotvy v modelu lze vykázat ve výpisu materiálu. 15

16 Co je nového v Advance Steel Správa nadvýšených nosníků Advance Steel 2011 nabízí novou možnost nadvýšit nosník a nadvýšení automaticky zobrazit v dílenském výkresu. Nadvýšení nosník obsahuje následující možnosti: V dialogovém panelu s vlastnostmi nosníku je nová skupina Vlastnosti nadvýšení. Uživatel má možnost zadat umístění nadvýšení, výšky nadvýšení a hodnoty odsazení nadvýšení od počátku a konce nosníku. Nástroj pro vyhledávání obsahuje kritéria pro nadvýšené nosníky. Nosník může být v dílenském výkresu zobrazen nadvýšen s použitím adekvátního stylu výkresu. Přípoje Přípoj patní deska pro trubky Advance Steel 2011 nabízí nový přípoj pro kruhové a hranaté trubky s možností výběru různých tvarů patních desek (kruhový, čtvercový, obdélníkový, atd.) a několik tvarů přivařených výztuh. 16

17 Nové přípoje pro podepření Advance Steel 2011 nabízí automatické přípoje pro různé situace podepření nosníků. Jsou k dispozici Podepření nosníku u sloupu úhelníkem a Podepření u sloupu T-profilem. Nové přípoje I profilů Advance Steel 2011 nabízí několik nových typů automatických přípojů pro těžká ztužidla. Novými třemi hlavními přípoji jsou: Ztužidlový spoj pro jeden připojovaný I profil. Ztužidlový spoj pro dva připojované I profily. Ztužidlový spoj s rohovým styčníkovým plechem. Nové možnosti výztuh ve stávajících přípojích Advance Steel 2011 automaticky vytváří výztuhy v rámci několika stávajících přípojích. Tloušťka výztuhy, velikost a tvar mohou být snadno definovatelné uživatelem v dialogovém okně. Výztuhy jsou automaticky dílensky přivařeny k příslušnému hlavnímu nosníku. 17

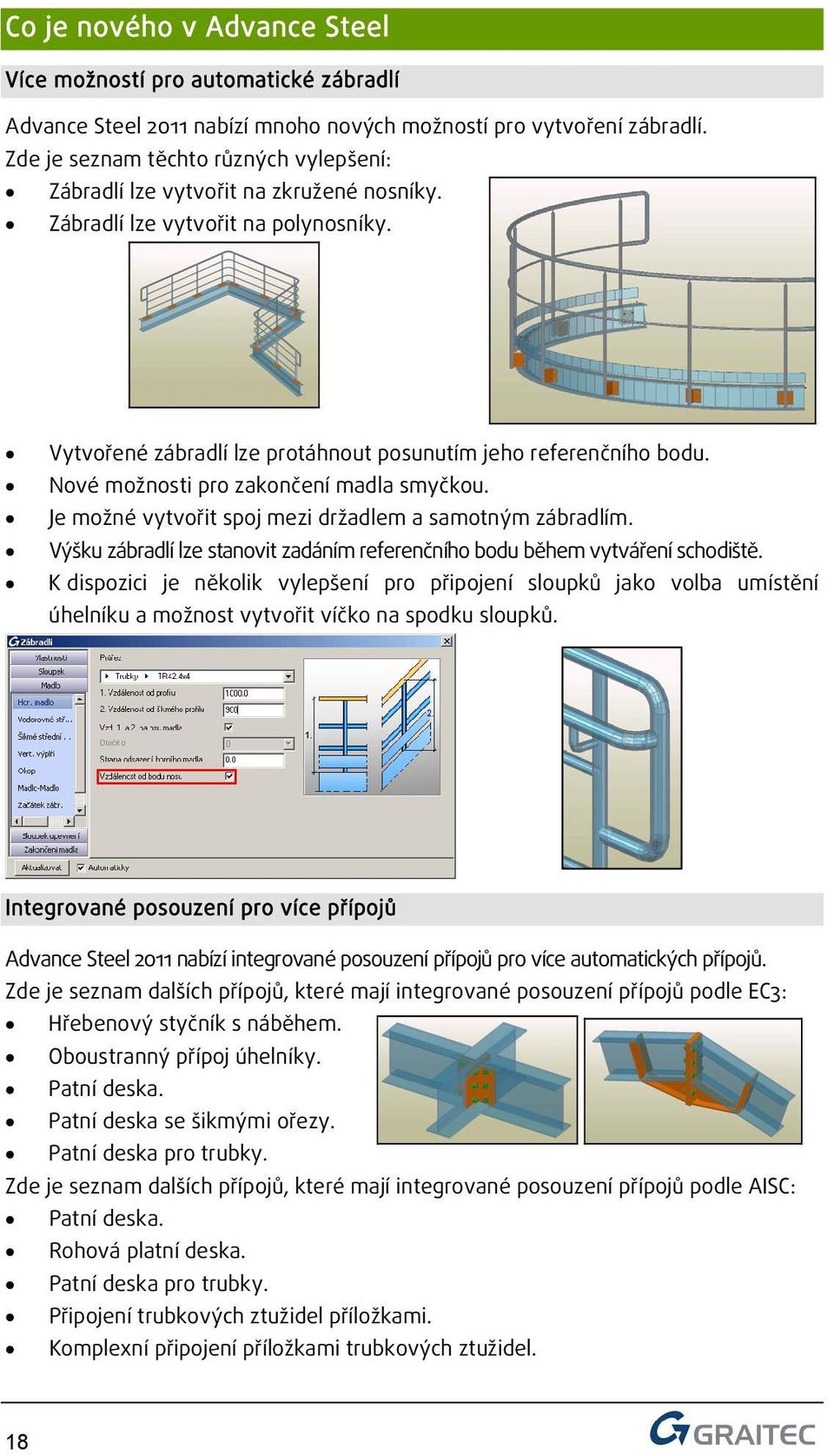

18 Co je nového v Advance Steel Více možností pro automatické zábradlí Advance Steel 2011 nabízí mnoho nových možností pro vytvoření zábradlí. Zde je seznam těchto různých vylepšení: Zábradlí lze vytvořit na zkružené nosníky. Zábradlí lze vytvořit na polynosníky. Vytvořené zábradlí lze protáhnout posunutím jeho referenčního bodu. Nové možnosti pro zakončení madla smyčkou. Je možné vytvořit spoj mezi držadlem a samotným zábradlím. Výšku zábradlí lze stanovit zadáním referenčního bodu během vytváření schodiště. K dispozici je několik vylepšení pro připojení sloupků jako volba umístění úhelníku a možnost vytvořit víčko na spodku sloupků. Integrované posouzení pro více přípojů Advance Steel 2011 nabízí integrované posouzení přípojů pro více automatických přípojů. Zde je seznam dalších přípojů, které mají integrované posouzení přípojů podle EC3: Hřebenový styčník s náběhem. Oboustranný přípoj úhelníky. Patní deska. Patní deska se šikmými ořezy. Patní deska pro trubky. Zde je seznam dalších přípojů, které mají integrované posouzení přípojů podle AISC: Patní deska. Rohová platní deska. Patní deska pro trubky. Připojení trubkových ztužidel příložkami. Komplexní připojení příložkami trubkových ztužidel. 18

19 Výkresy Rychlé dokumenty K dispozici je nová funkcionalita Rychlé dokumenty, která dává uživatelům lepší kontrolu nad jejich preferovanými výkresovými styly a šablonami pro výpis materiálu tím, že mohou vidět náhled výsledku a mohou spustit vytváření dílenských nebo sestavných výkresů z uživatelsky příjemného dialogu. Zde je seznam hlavních možností Rychlých dokumentů : Všechny dokumenty lze vytvářet z jednoho společného místa. Uživatel má přímý přístup ke všem preferovaným vzhledům dokumentů. Je velmi snadné vybrat preferované výkresové styly a vidět je dostupné v dialogovém panelu Rychlé dokumenty! K dispozici je náhled pro snadné pochopení výsledku. Tento nástroj je uživatelsky příjemný. 19

20 Co je nového v Advance Steel Automatické revizní obláčky Advance Steel 2011 automaticky vytváří ve výkresech revizní obláčky okolo změn oproti předchozímu stavu výkresu. Tím se značně pomáhá uživatelům mít lepší kontrolu nad objekty změněnými po automatické aktualizaci výkresů s revizí. Zde je seznam hlavních rysů revizních obláčků: Revizní obláčky se v případě potřeby automaticky vytvářejí ve výkresech. Fungují na dílenských i sestavných výkresech. K dispozici je specifická hladina revizních obláčků (takže je lze vypínat a zapínat). Pro revizní obláčky jsou k dispozici různé volby (barva, odsazení obláčku, atd.). Uživatel se muže rozhodnout mít revizní obláčky okolo objektů nebo okolo popisů. Vedle revizního obláčku může být zobrazen index revize. Vzhled revizního obláčku lze dodatečně modifikovat přímo ve výkresu. 20

21 Inteligentní manuální kóty User může do dílenských nebo sestavných výkresů přidat kóty a Advance Steel 2011 udělá tyto uživatelské kóty inteligentními, takže se automaticky přizpůsobují novým situacím v případě změn v 3D modelu. Zde jsou hlavní výhody těchto inteligentních uživatelských kót: Uživatelé přidávají své kóty stejně jako dříve pomocí nástrojů Advance Steelu pro kótování. Mezi geometrickými objekty a kótami se vytváření automatická vazba. Kóty se změní při editaci objektů (ve 3D modelu), na kterou mají vazbu. Přizpůsobí se nové situaci i při vymazání objektů v modelu. Nové inteligentní uživatelské kóty ušetří spoustu času! 21

22 Co je nového v Advance Steel Osy rastru ve výkresech dílců Advance Steel 2011 nabízí možnost zobrazit osu rastru každého prvku v jeho výkresu dílce, což poskytuje snazší lokalizaci dílů na stavbě. Zde je krátký popis, jak tato funkcionalita pracuje: K dispozici je nový parametr (token) pro přizpůsobení výkresového stylu. Přizpůsobitelný nadpis výkresu může obsahovat označení osy. Kombinované konstrukce Sestavné výkresy kombinovaných konstrukcí Sestavné výkresy automaticky vytvářené v Advance Steelu 2011 zobrazují v 3D a 2D pohledy obsahující objekty všech typů materiálů. Na tyto objekty lze používat všechny stávající nástrojejako například kótování a popisování. 22

23 3D Modelování betonových objektů Advance Steel 2011 nabízí funkce pro modelování betonových objektů ve 3D. Zde je seznam hlavních možností pro modelování betonových objektů: K dispozici je několik různých nástrojů pro snadné vytvářeníbetonovcýh objektů (např. deska, stěna, základy, atd.). K dispozici jsou různé průřezy pro betonové prvky. Integrovaná je kompletní knihovna betonových materiálů. Jednotky betonových objektů mohou být specifikovány uživatelem. Automatické začišťování vytváří správné průniky křížících se stěn. Všechny příkazy pro úpravy lze použít na betonové objekty. Kontrola kolizí zohledňuje betonové objekty a automaticky hlásí detekované kolize mezi ocelovými a betonovými prvky. 23

24 Co je nového v Advance Concrete Co je nového v Advance Concrete Nový příkaz: kopie 3D výztuže Tato funkčnost je dostupná v paketu Professional a Premium. Tento příkaz umožňuje simultánní kopii 3D výztuže a vizuálních prvků z jednoho konstrukčního prvku do jiného. Nový formát pro export 3D armokoše Tato funkčnost je dostupná v paketu Professional a Premium. Z 3D prohlížeče výztuže může být 3D výztuž konvertována do 3D těles v aktuálním souboru nebo exportována do externího dwg souboru. Vícestřižné pruty v obdélníkovém průřezu Tato funkčnost je dostupná ve všech paketech. Nový výkonný nástroj umožňuje vytvořit vícestřižné třmínky v obdélníkovém průřezu. Vyberte na obrazovce obdélníkový průřez a poté zadejte počet podélných prutů a uspořádání třmínků: poté jsou třmínky automaticky vygenerovány. 24

25 Nový styl zobrazení pro pruty: dle průměru Tato funkčnost je dostupná ve všech paketech. Nová volba umožňuje prutům být reprezentovány barvou, rozdílnou pro každý průměr. Potom je velmi snadné rozlišit na obrazovce jednotlivé profily. Volba může být aktovována v uživatelských předvolbách: V databázi prutů může být pro každý průměr přiřazena barva. Toto nastavení má vliv pouze na definiční pruty. Pro číslování prutů je zapracován nový způsob chování Tato funkčnost je dostupná ve všech paketech. Pro každý prut ve výkrese je dostupná specifická kontextová nabídka. Ta poskytuje velmi efektivní způsob pro individuální správu položek. Jsou dostupné tyto možnosti: Použít nejmenší dostupné číslo Použít naposledy zadané číslo + 1 Použít nejvyšší použité číslo + 1 Porovnat s existujícími pruty 25

26 Co je nového v Advance Concrete Nový uzlový bod pro zrcadlení textu u bublin Tato funkčnost je dostupná ve všech paketech. Je vytvořen nový bod pro snadné zrcadlení bublin. K ozrcadlení stačí vybrat bublinu a kliknout na šipku. Nový uzlový bod pro změnu počátku odkazové čáry Tato funkčnost je dostupná ve všech paketech. Byl vytvořen nový uzlový bod, který umožňuje změnu polohy počátku odkazové čáry. Pomocí tohoto bodu upravíte odlazové čáry tak, že již nemusí být vždy kolmé k prutu. Nový uzlový bod pro přesun textu u bubliny Tato funkčnost je dostupná ve všech paketech. Pro snadnější úpravu výkresů nabízí nyní Advance Concrete nový uzlový bod za který je možné přesunout text obsažený v symbolu (bublině). Správa křížení odkazových čar Tato funkčnost je dostupná ve všech paketech. V této nové verzi je k dispozici velmi pěkný způsob zobrazování křížení vynášecích čar u symbolů. Tato možnost může být aktivována v předvolbách projektu. 26

27 Vylepšené rozkreslení spirály Tato funkčnost je dostupná ve všech paketech. Bylo vylepšeno rozkreslení spirály. Nyní jsou z rozkreslení patrné všechny údaje potřebné pro výrobu. Přesnější rozkreslení prutů zobrazení kotvení Tato funkčnost je dostupná ve všech paketech. Pro lepší porozumění tvaru vložky je nyní možné zobrazit na rozkrelení prutu délku kotvení. Tuto volbu je možné aktivovat ve vlastnostech rozkreslení. Příkaz AutoCADu protáhni je nyní možné použít i na obrys sítí Tato funkčnost je dostupná v paketu Professional a Premium. Nově je možné použít na obrys sítí také standardní příkaz AutoCADu protáhni. Vykladení se automaticky přizpůsobí novému obrysu. 27

28 Co je nového v Advance Concrete Nastavení krytí jednotlivě pro každou stranu distribuce sítí Tato funkčnost je dostupná v paketu Professional a Premium. Vylepšení v distribuci sítí: Je možné definovat krytí sítí zvlášť pro každou stranu distribuce. Nastavení se provede v panelu Smartbar nebo v dialogu vlastností. Otevření souboru z Advance Concrete v čistém AutoCADu Tato funkčnost je dostupná v paketu Professional a Premium. Soubory DWG vytvořené v Advance Concrete mohou být otevřeny v čistém AutoCADu. Všechny entity jsou nyní viditelné bez dalších nastavení. Výběr prvků zahrnutých do výkazů Tato funkčnost je dostupná ve všech paketech. Během vytváření výkazu je možné vybrat pruty podle následujících kriterií: všechny, přímé, ohyby, se spojkami. Toto umožňuje vytvořit samostatné výkazy pro různé typy výztuže. 28

29 Proškrtnutí neaktuálního výkazu Tato funkčnost je dostupná ve všech paketech. Pro minimalizaci chyb ve výkresech je dostupné nové chování: Přes neaktualizovaný výkaz je možné nastavit proškrtnutí. Přímá editace výkazů Tato funkčnost je dostupná ve všech paketech. Byl implementován velmi silný a užitečný nástroj sloužící pro uživatelské úpravy výkazů. Uživatelé mohou vybrat a upravit obsah buněk ve výkazech zobrazených na obrazovce. Označte výkaz a z kontextového menu zvolte Editace. Objeví se nové dialogové okno. V něm můžete procházet seznamem od záhlaví po zápatí pomocí šipek doleva a doprava. Hlavička může být upravena. Výraz v libovolné buňce může být upraven: Stejným způsobem může být upraven libovolný řádek: Velmi důležité: Při aktualizaci výkazu jsou úpravy zachovány. Zvýraznění materiálů obsažených v objednávkách / Změna barvy popisu Tato funkčnost je dostupná ve všech paketech. Pro vyjasnění vytváření objednávek je dostupné specifické zobrazení materiálu: Materiál obsažený v objednávkách je zvýrazněn. 29

30 Co je nového v Advance Design Co je nového v Advance Design Optimalizace softwaru Nové rendrovací jádro Bylo implementováno nové rendrovací jádro s několika výhodami pro uživatele: Nezávislé rendrovací jádro, které může fungovat buď na OpenGL, na DirectX nebo na jiné platformě. Zrychlení zobrazování a natáčení rendrovaného 3D modelu: 3-4 x rychlejší. Optimalizace zobrazování poznámek a symbolů. Generátor klimatického zatížení Zatížení pilových střech větrem Generátor klimatického zatížení podle EC1 je schopen pracovat se složenými střechami. Zatížení větrem jsou generována v souladu s EN , klauzule

31 Nový generátor kombinací Advance Design 2011 obsahuje úplně nový generátor kombinací, vyhovující Eurokódu. Umožňuje kompletní správu koexistujících zatěžovacích stavů před samotným generováním souboru kombinací podle Eurokódu. Tabulka koexistence Uživatel může vstoupit do tabulky koexistence skrz dialog kombinací zatěžovacích stavů: V každé buňce tabulky má uživatel možnost nastavit 3 různé hodnoty: 0 znamená, že dva záznamy nesmí být spolu nikdy skombinovány. 1 znamená, že dva záznamy můžou být skombinovány spolu nebo samostatně. 2 znamená, že dva záznamy musí být spolu skombinovány. Definice pravidel Kompletní vyplnění tabulky koexistence může zabrat hodně času. Uživatel má možnost ušetřit tento čas definováním parametrických pravidel, které budou spouštět tabulku koexistence. Tyto pravidla lze definovat mezi zatěžovacími stavy, a mezi rodinami. Dialog definice pravidel je dostupný z tabulky koexistence: V tomto dialogu může uživatel definovat výlučné nebo vynucené koexistence mezi rodinami a/nebo zatěžovacími stavy. Následně lze uložit tyto parametrické pravidla a znovu je použít na dalším modelu. 31

32 Co je nového v Advance Design Návrh železobetonové konstrukce Posouzení požární odolnosti: EN Advance Design 2011 je schopen provést posouzení požární odolnosti v souladu s metodou popsanou v EN , odstavec 5 (zjednodušená metoda). Pro spuštění tohoto posouzení uživatel musí nastavit požadovanou požární odolnost v dialogu Předpoklady > Návrh železobetonové konstrukce > Předpoklady výpočtu ( Assumptions > Reinforced Concrete Design > Calculation assumptions ). Posouzení požární odolnosti probíhá současně s návrhem železobetonové konstrukce. Advance Design 2011 ověří rozměry profilu a krytí betonu. V případě, že je plocha profilu nebo krytí betonu nevyhovující, na příkazové řádce se objeví chybová hláška. Návrh ocelové konstrukce Posouzení požární odolnosti Advance Design 2011, kromě posouzení požární odolnosti železobetonových prvků, je schopen posoudit požární odolnost ocelových prvků. Posouzení probíhá v souladu s EN , 4.2 (zjednodušená metoda). Program porovná síly definované kombinacemi zatěžovacích stavů s maximální sílou, kterou je prvek schopný přenést při zadané teplotě. 32

33 K výpočtu této maximální síly, Advance Design 2011 bere v potaz následující klauzule EN : pro klasifikaci průřezu Tabulka 3.1 pro teplotu oceli a odpovídající koeficienty pro maximální síly pro: - Tah / tlak - Ohyb - Kombinovaný ohyb Advance Design 2011 taky určí kritickou teplotu definovanou v Uživatel musí zadat: Doba vystavení požáru Počet povrchů vystavených požáru Po ukončení výpočtu jsou procenta využití vyplývající z posouzení požární odolnosti zobrazené v samostatné záložce v listě tvaru. 33

34 Co je nového v Advance Design Řešič - Analýza Optimalizace řešiče Advance Design 2011 obsahuje stabilní vícejádrový a vícevláknový výpočetní řešič konečných prvků. Tato optimalizace podstatně redukuje výpočetní čas, zvláště pro velké modely s tisíci zatěžovacích stavů a kombinací. Několik čísel výsledků optimalizace: O 32% rychlejší při vytváření sítě konečných prvků. Až 15krát rychlejší pro kompletní sekvenci výpočtu. O 30% rychlejší ukládání výsledků na disk. Pro tento model zabere plná sekvence výpočtu 13 hodin s použitím Advance Design 2010, a pouze 52 minut s použitím Advance Design 2011: 34

35 Okrajové podmínky plošných prvků Pro 3D model, obsahující desky a stěny definované jako plošné prvky, je zajímavá možnost definovat specifické okrajové podmínky na těchto prvcích, které můžou být užitečné např. pro definici desky kloubově uložené na podpůrné stěně. Advance Design 2011 umožňuje definici těchto podmínek přímo v dialogu vlastností každého prvku: Uživatel má možnost definovat tuhé (Fixed) nebo kloubové (Hinge) uložení na hranách prvku. Uživatel má možnost definovat různé podmínky uložení na každé hraně prvku. Detailní definice na každé hraně prvku. Po sekvenci výpočtu, dva prvky jsou propojené pomocí uzlových spojů vytvořených přímo v analytickém modelu: 35

36 Co je nového v Advance Design Propojení mezi lineárními a plošnými prvky Během modelování konstrukce pro výpočet metodou konečných prvků, uživatel musí dávat pozor na spojení mezi lineárními a plošnými prvky ve stejných rovinách. Příklad: Uvažujme případ překladu vytvořeného lineárním prvkem, spojeného se stěnou vytvořenou jako plošný prvek: Ohybový moment z překladu vytváří ohybový moment v rovině obvodu stěny (Mzz), přes šestý stupeň volnosti obvodu stěny. Teoreticky, tento stupeň volnosti obvodu stěny byl získán kombinací účinků membrány: 1 θ = ( u 2 3 1,2 u2,1 K získání správného výsledku, překlad by měl být přetažen přes síť plošného prvku. ) V předchozích verzích Advance Design bylo nutné tento přesah domodelovat ručně, což zabíralo více času. V Advance Design 2011 je k dispozici v dialogu vlastností lineárního prvku možnost, která umožňuje uživateli aktivovat funkci, která to provede automaticky: Tato nová funkcionalita má následující výhody: Deskriptivní model není ovlivněný možností generování sítě konečných prvků Rozšíření je prováděné automaticky během tvorby sítě konečných prvků => obrovská úspora času uživatele. 36

37 Narušená setrvačnost Nové dostupné pole v dialogu vlastností lineárních a plošných prvků umožňuje uživateli zohlednit narušenou setrvačnost ve výpočtu konečných prvků. Zohledňujíc EI v matici tuhosti, tento faktor násobí hodnotu E odpovídajícího prvku. Tato funkce je velice užitečná a jednoduše použitelná. Některé standardy (např. EC8) vyžadují tyto koeficienty pro různé prvky (nosníky, sloupy, desky, atd.), aby zohlednily narušenou setrvačnost v celkovém výpočtu. Post-processing Možnost vyhlazení vrcholu pro následné zpracování grafických výsledků Pro výpočet konečných prvků je někdy obtížné sjednotit výsledky; například při výpočtu ploché desky (deska je přímo podepřena bodovými podpěrami/sloupy). Pro zjednodušení tohoto výpočtu, Advance Design 2011 umožňuje aktivovat kolem sloupů a/nebo bodových podpěr automatické vyhlazení vrcholu. Parametr automatického vyhlazení vrcholu je dostupný v dialogu Možnosti Aplikace (Options Application), v záložce Výsledky (Results): Uživatel definuje prvky pro vyhlazení výsledků a rozsah oblasti vyhlazení vrcholu. Tato oblast bude stejnolehlá se sloupem a pro bodovou podpěru bude mít čtvercový tvar. 37

38 Co je nového v Advance Design Oblasti vyhlazení vrcholu jsou vytvářené během kroku generování sítě konečných prvků: Advance Design automaticky detekuje dva centrální sloupy, přímo podporující desku, a vygeneruje oblast vyhlazení vrcholu kolem těchto dvou prvků. Oblast vyhlazení vrcholu je řízená spojením mezi středem podpěry a hranami oblasti vyhlazení: 38

39 Reporty Posouzení posunu podlaží pro seizmickou analýzu EC8 nebo jiné standardy pro posouzení seizmických vlivů zahrnují posouzení posunu mezi jednotlivými podlažími budovy navržené v seizmické oblasti. Advance Design 2011 obsahuje novou funkcionalitu, která automaticky zpracovává toto posouzení generováním tabulkou s posouzením pro jednotlivé podlaží: Pro toto posouzení, Advance Design uvažuje s maximálními posuny pro každé podlaží. Aby bylo možné použít tuto funkcionalitu, je potřeba dodržet některé podmínky modelování: Ve vlastnostech systému musí uživatel aktivovat možnost Podlaží (Level): Uživatel musí přiřadit počet k podlaží, které bude znovu použito ve zprávě: Odpovídající tabulka pak může být vytvořená pomocí generátoru reportů: 39

40 Co je nového v Advance Design Návrh přípojů Nový modul Advance Design pro ocelové přípoje zajišťuje možnost posouzení všech typů přípojů: Přípoj úhelníky Šikmý přípoj úhelníky Náběhy Styčníkové plechy pro 1, 2 nebo 3 diagonály Ohybově tuhé čelní desky Přípoj čelní deskou Patní desky Vrcholový styčník s náběhy Uživatel nejdřív vybere spojované prvky: Následně definuje zatěžovací stavy: 40

41 Kombinace jsou automaticky generované v souladu s EC0. Uživatel pak definuje šrouby (rozteč a průměr), výztuhy a tloušťky plechů. Model přípoje se automaticky aktualizuje a dialog návrhu přípoje zobrazí upozornění a chyby, pokud nějaké jsou. Advance Design pro ocelové přípoje vytvoří statickou zprávu a detail uzlu zobrazující přípoj. 41
