1 Akce Ochrana před povodněmi Brno podzim 2011 probíhala při Mezinárodním strojírenském veletrhu v termínu Expozice byla rozdělena do několika částí: Model Příčinné srážky Zde můžeme vidět, jakým způsobem se chová srážka, která dopadne na 2 rozdílné povrchy. Způsob dopadu srážky může být: a) na místo, které je betonové nebo jiným způsobem upravené tak, že voda nemůže vstupovat do půdy a zdržovat se v ní, b) a na místo, které přibližuje situaci, kdy voda má možnost vstupovat do půdy a půda funguje jako zádržný systém. Z modelů je patrné, jaký má povrch vliv na faktory ovlivňující průběh povodně. Model s betonovou plochou nepropustí vodu do půdy, voda jde přímo kanalizačním systémem a vodními toky je odváděna z území. Tento způsob sebou přináší 2 velké nevýhody: a) nedochází k zadržení vody na daném území a tím se snižuje její množství k dalšímu použití jako užitkové a pitné vody b) všechny srážky jsou shromaždovány v tocích, kde nabírají rychlost a způsobují záplavy území V rámci expozice jsou ukázány způsoby řešení zádržného systému pod pevnou plochou. Model byl doplněn o funkční zařízení srážkoměrné stanice s výstupem na LED stěnu pro lepší demonstraci funkčnosti systému. Na LED stěně byly rovněž promítány doplňující obrazové ukázky a videa. Tento model byl spolufinancován z Technické pomoci OPŽP.

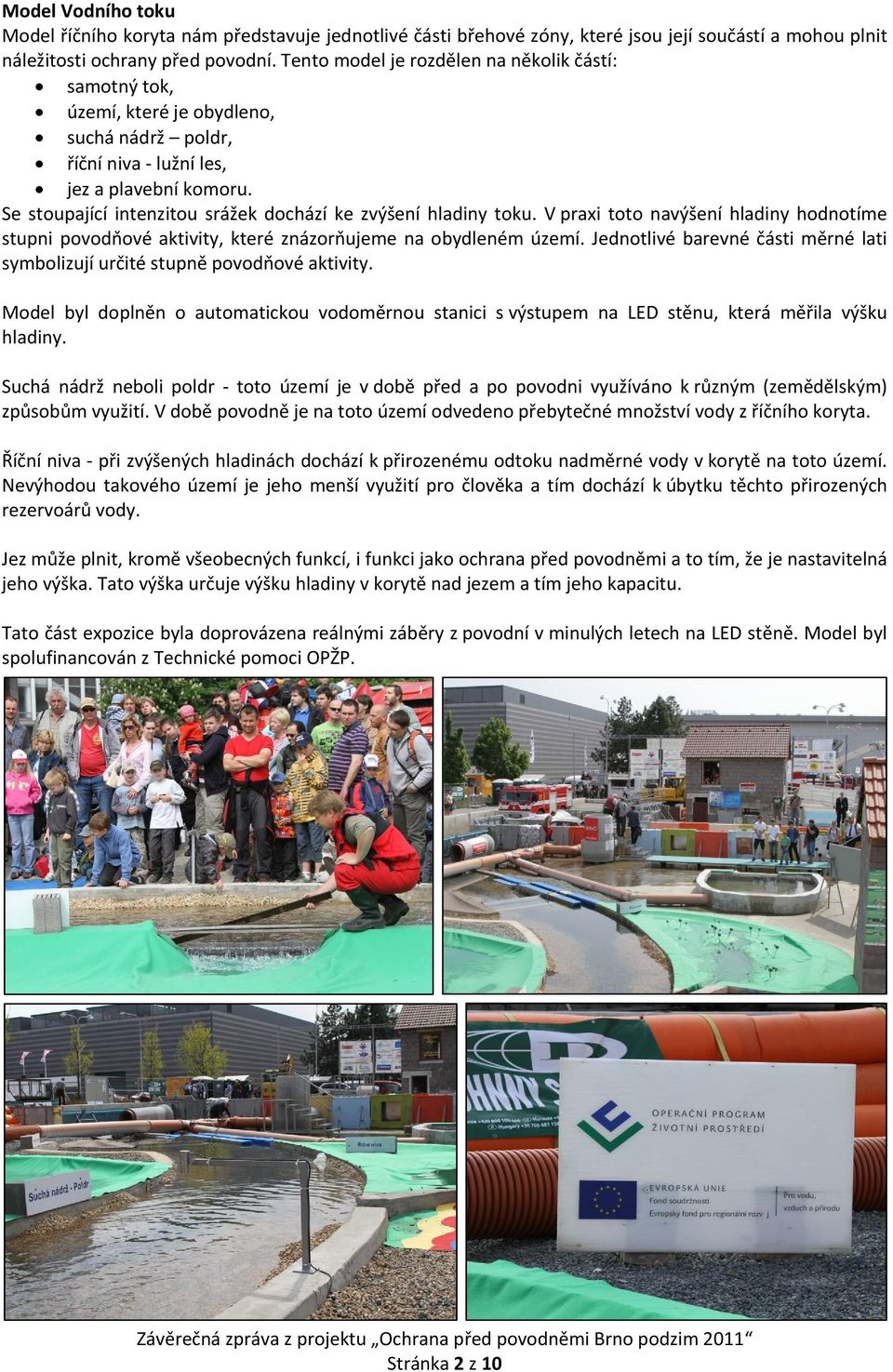

2 Model Vodního toku Model říčního koryta nám představuje jednotlivé části břehové zóny, které jsou její součástí a mohou plnit náležitosti ochrany před povodní. Tento model je rozdělen na několik částí: samotný tok, území, které je obydleno, suchá nádrž poldr, říční niva lužní les, jez a plavební komoru. Se stoupající intenzitou srážek dochází ke zvýšení hladiny toku. V praxi toto navýšení hladiny hodnotíme stupni povodňové aktivity, které znázorňujeme na obydleném území. Jednotlivé barevné části měrné lati symbolizují určité stupně povodňové aktivity. Model byl doplněn o automatickou vodoměrnou stanici s výstupem na LED stěnu, která měřila výšku hladiny. Suchá nádrž neboli poldr toto území je v době před a po povodni využíváno k různým (zemědělským) způsobům využití. V době povodně je na toto území odvedeno přebytečné množství vody z říčního koryta. Říční niva při zvýšených hladinách dochází k přirozenému odtoku nadměrné vody v korytě na toto území. Nevýhodou takového území je jeho menší využití pro člověka a tím dochází k úbytku těchto přirozených rezervoárů vody. Jez může plnit, kromě všeobecných funkcí, i funkci jako ochrana před povodněmi a to tím, že je nastavitelná jeho výška. Tato výška určuje výšku hladiny v korytě nad jezem a tím jeho kapacitu. Tato část expozice byla doprovázena reálnými záběry z povodní v minulých letech na LED stěně. Model byl spolufinancován z Technické pomoci OPŽP. Stránka 2 z 10

3 Limnigrafická stanice a Lokální výstražný systém U Modelu Vodního toku je postavena plně funkční limnigrafická stanice v měřítku 1:1, která měří průtok a výšku vodní hladiny v korytě řeky. Výška vodní hladiny je přímo v modelu vodního toku snímána ultrazvukovou sondou, množství srážek je měřeno srážkoměrem instalovaným v Modelu Příčinné srážky. Svůj mobilní systém C3M pro řešení krizových událostí zde představila firma Vítkovice IT Solutions, a.s. Model Transformace povodňové vlny ve vodním díle Na základě proběhlých povodní a komplikací na vodních dílech bylo hlavním cílem představit jejich funkci. Vodní díla na území ČR mají dva hlavní úkoly: 1. zdržet vodu na území ČR k jejímu dalšímu využití 2. transformace povodňové vlny, která funguje následujícím způsobem: Hladina ve vodním díle zaujímá 3 různé stupně: 1. stupeň stálého nadržení 2. zásobní prostor 3. ochranný prostor Výška vodní hladiny se v mezidobí mezi povodněmi zdržuje na úrovni zásobního prostoru, a to podle aktuální hydrometeorologické situace. Dojde li výše po toku nad vodním dílem ke zvýšeným srážkám, může být rozhodnuto, že hladina ve vodním díle bude snížena až na kótu zásobního prostoru tak, aby byla vytvořena dostatečná kapacita pro objem vody. Pod vodním dílem tak bude zaručen neškodný odtok, aby nedocházelo k ohrožení lidských životů a majetku. Stránka 3 z 10

4 Mohou ovšem nastat situace, kdy množství vody výše po toku nad vodním dílem je tak velké, že kapacita zásobního prostoru ani ochranného prostoru nestačí tomuto objemu. V těchto případech je důležité udržet stabilitu vodního díla tak, aby nedošlo k jeho destrukci a tím k ještě větším škodám než mohou být způsobeny extrémními odtoky z vodního díla. Model Říční ulice při povodni Již při jarních veletrzích jsme expozici rozšířili o Říční ulici, kde lze názorně ukázat ochranu otvorů obytných domů a staveb v průmyslové zóně mobilními protipovodňovými zařízeními. Je využívána pro komunikaci mezi povodňovými komisemi, kde každá strana Říční ulice znázorňuje jednu obec při nebezpečí povodně. Dále zde byl umístěn automobil, který sloužil jako názorná ukázka chování vozidla ve vodních vlnách a možné ohrožení tímto vozidlem. Součástí exponátu je rovněž ukázka ochrany prostupů inženýrských sítí, vývodů klimatizace a kanalizačního potrubí. Stránka 4 z 10

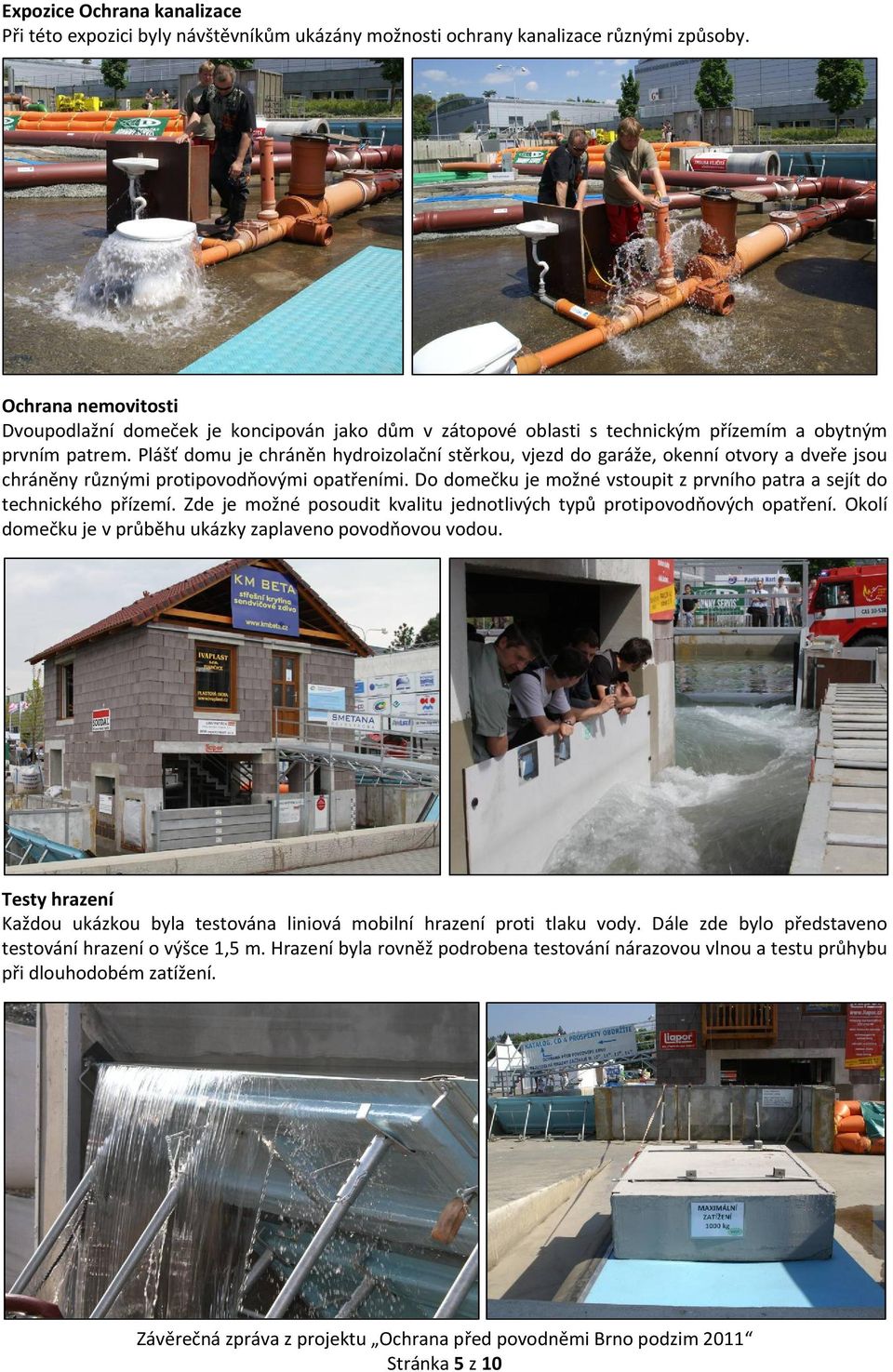

5 Expozice Ochrana kanalizace Při této expozici byly návštěvníkům ukázány možnosti ochrany kanalizace různými způsoby. Ochrana nemovitosti Dvoupodlažní domeček je koncipován jako dům v zátopové oblasti s technickým přízemím a obytným prvním patrem. Plášť domu je chráněn hydroizolační stěrkou, vjezd do garáže, okenní otvory a dveře jsou chráněny různými protipovodňovými opatřeními. Do domečku je možné vstoupit z prvního patra a sejít do technického přízemí. Zde je možné posoudit kvalitu jednotlivých typů protipovodňových opatření. Okolí domečku je v průběhu ukázky zaplaveno povodňovou vodou. Testy hrazení Každou ukázkou byla testována liniová mobilní hrazení proti tlaku vody. Dále zde bylo představeno testování hrazení o výšce 1,5 m. Hrazení byla rovněž podrobena testování nárazovou vlnou a testu průhybu při dlouhodobém zatížení. Stránka 5 z 10

6 Modulární systém Při každé ukázce byly představeny technické prostředky, které velmi usnadní situace při a po povodni, a to od mobilních hygienických zařízení až po modulární systém (pro představu škola nebo školka). Modulární systém byl využit jako zázemí expozice s recepcí. Návštěvníci, kteří měli zájem o bližší informace o jednotlivých vystavovatelích, byli zaregistrováni a obdrželi tašku se všemi materiály vystavovatelů a katalogem akce v tištěné i elektronické podobě na CD. V průběhu veletrhu jsme přivítali několik významných hostů: pondělí Návštěva vedení společnosti Vítkovice, a.s. Liběna Světlíková předsedkyně dozorčí rady Vítkovice Holding, a.s. Ing. Josef Dufek předseda dozorčí rady Vítkovice Revmont, a.s. Ing. Martin Pecina, MBA. generální ředitel Vítkovice Power Engineering, a.s. pondělí Návštěva z Ministerstva zemědělství ČR PhDr. Juraj Chmiel, CSc. náměstek ministra zemědělství Stránka 6 z 10

7 úterý Návštěva ze společnosti Vítkovice, a.s. Ing. Rostislav Hlosta vedoucí odboru Business Development společnosti Vítkovice IT Solutions, a.s. Peter Brňo velvyslanec Slovenské republiky v ČR Petr Mikunda obchodník společnosti Vítkovice IT Solutions, a.s. úterý Návštěva ze společnosti Vítkovice, a.s. prostřed Ing. Vladimír Mrkvička, Ph.D. fa KOORDINACE Ing. Kamil Drobek ředitel společnosti Vítkovice IT Solutions, a.s. středa Návštěva z firmy INVA Building Materials, a.s. zprava: Rudolf Práger generální ředitel firmy INVA Building Materials, a.s. středa Návštěva ze společnosti Vítkovice, a.s. Ing. Rostislav Hlosta vedoucí odboru Business Development společnosti Vítkovice IT Solutions, a.s. Ing. Jan Světlík generální ředitel společnosti Vítkovice, a.s. Liběna Světlíková předsedkyně dozorčí rady Vítkovice Holding, a.s. Stránka 7 z 10

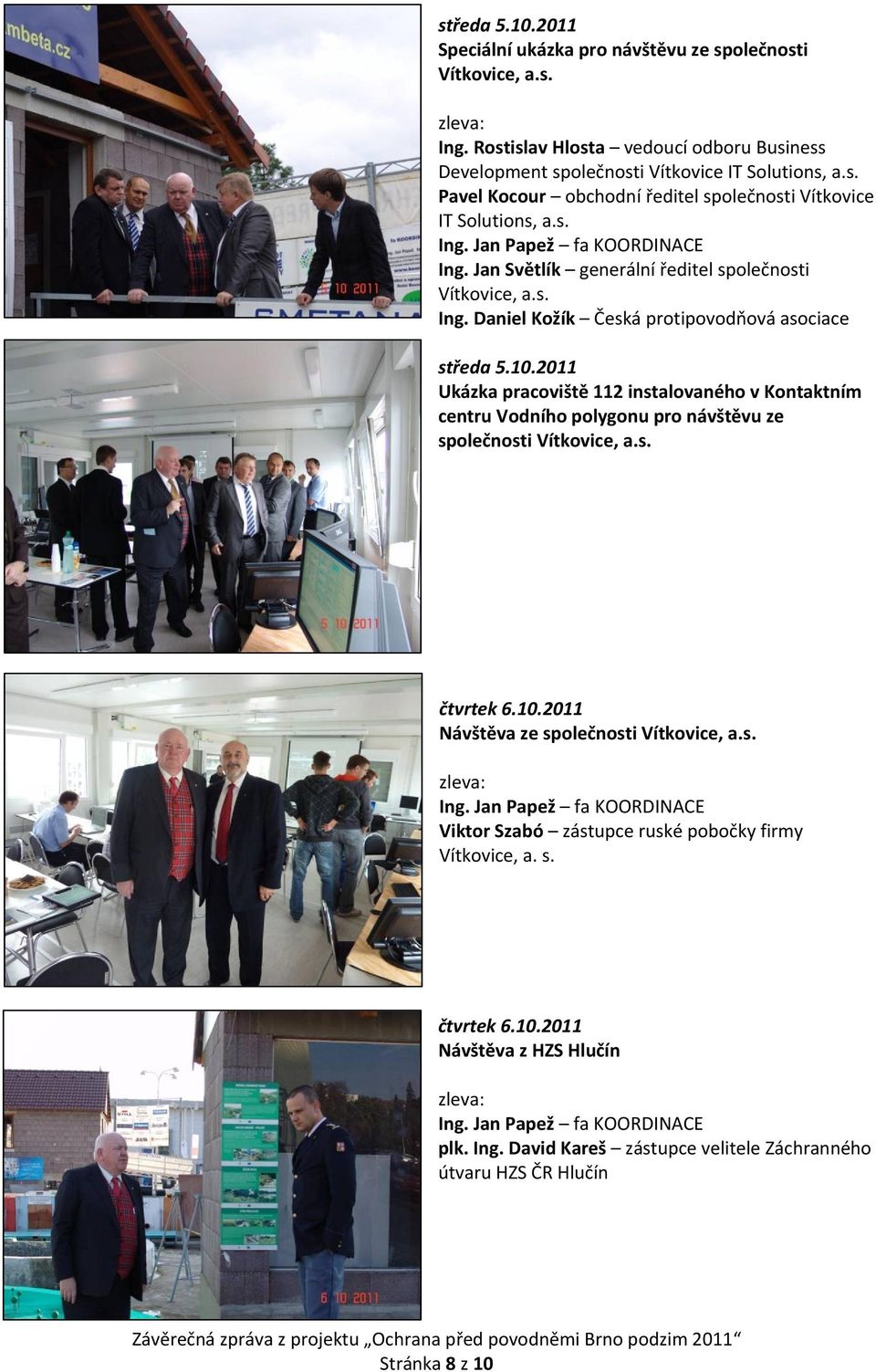

8 středa Speciální ukázka pro návštěvu ze společnosti Vítkovice, a.s. Ing. Rostislav Hlosta vedoucí odboru Business Development společnosti Vítkovice IT Solutions, a.s. Pavel Kocour obchodní ředitel společnosti Vítkovice IT Solutions, a.s. Ing. Jan Světlík generální ředitel společnosti Vítkovice, a.s. Ing. Daniel Kožík Česká protipovodňová asociace středa Ukázka pracoviště 112 instalovaného v Kontaktním centru Vodního polygonu pro návštěvu ze společnosti Vítkovice, a.s. čtvrtek Návštěva ze společnosti Vítkovice, a.s. Viktor Szabó zástupce ruské pobočky firmy Vítkovice, a. s. čtvrtek Návštěva z HZS Hlučín plk. Ing. David Kareš zástupce velitele Záchranného útvaru HZS ČR Hlučín Stránka 8 z 10

9 Návštěvnost akce V době veletrhu proběhlo celkem 21 živých ukázek (z toho 3 speciální ukázky pro významné hosty) v časech: 10:00, 11:30, 13:00 a 14:30 (v pátek neproběhla poslední ukázka). Rekapitulace počtu návštěvníků ukázek v jednotlivých výstavních dnech: Počet ukázek Počet návštěvníků Výstavní den (vč. speciálních) ukázek pondělí úterý středa čtvrtek pátek CELKEM Nejvíce návštěvníků (380) navštívilo naši ukázku ve středu v 11:30 hod. O velkém zájmu návštěvníků o veletrh svědčí i téměř zaplněné parkoviště. Stránka 9 z 10

10 Expozice Ochrana před povodněmi Brno podzim 2011 plynule navázala na jarní část expozice, která probíhala v dubnu a květnu. Opět byl velký důraz kladen na lokální varovné systémy, jakožto nástroj pro včasné varování obyvatel před povodní. Firma Vítkovice IT Solutions, a.s. zde rovněž představila svůj systém C3M pro řešení krizových situací. Závěrem bych chtěl poděkovat všem vystavovatelům, partnerům i návštěvníkům, kteří se letos tohoto jedinečného projektu zúčastnili a přispěli tak k celkové velmi vysoké úrovni akce. Ing. Jan Papež prezident České protipovodňové asociace Česká protipovodňová asociace Jeremiášova 870, Praha 5 tel./fax: mobil: Veletrhy Brno, a.s. Výstaviště 1, Brno tel.: fax: Stránka 10 z 10
