1 Uživatelský Manuál Digitální Fotorámeček PF810

2 Obsah Úvod...3 Obsah balení...3 Vlastnosti...3 Systémové požadavky...4 Bezpečnostní opatření...5 Základní použití...5 Čištění přístroje...5 Záloha dat...5 Začínáme pracovat s rámečkem...6 Nastavení rámečku...7 Instalace FM antény...8 Použití paměťové karty nebo USB flash disku...8 Vestavěný reproduktor a sluchátka...9 Navigační tlačítka...9 Displej (OSD)...10 Dálkové ovládání...10 Propojení s počítačem...12 Windows 2000, XP, Vista...12 Operační systém Mac 10.0 a vyšší...13 Operační systém Linux Kernel 2.4 a vyšší...14 Menu Home...15 Foto (Photo)...15 Video...15 Hudba (Music)...15 Rádio (Radio)...16 Kalendář (Calendar)...16 Nastavení (Settings)...16 Odstraňování problémů a závad...17 Specifikace...19

3 Úvod Gratulujeme Vám k zakoupení digitálního fotorámečku Transcend FP810. Nyní máte možnost jednoduše zobrazovat Vaše kolekce fotek u Vás doma nebo v kanceláři. Fotorámeček také zvládá přehrávání videa, fotky a hudbu z různých zdrojů: USB disky, paměťové karty nebo z vlastní vestavěné paměti. Váš fotorámeček můžete jednoduše ovládat pomocí tlačítek na zadní straně přístroje nebo pomocí plnohodnotného dálkového ovladače. Fotorámeček je také vybaven senzorem, který podle natočení rámečku automaticky přizpůsobí fotky kdykoliv jej otočíte.fotorámeček má 2GB vestavěné paměti, která Vám umožňuje uložit Vaše oblíbené obrázky, hudbu, video pro okamžité přehrávání bez použití paměťové karty. Fotorámeček také můžete připojit přímo k PC pomocí USB kabelu pro okamžitý přístup k datům uloženým v interní paměti nebo k jakýmkoli paměťovým kartám v něm vložených. Tento průvodce Vám krok za krokem popíše funkce přístroje a poradí Vám jak do detailu využít. Prosím čtěte pozorně před použitím fotorámečku. Obsah balení Při nákupu fotorámečku Transcend, zkontrolujte následující obsah: Fotorámeček Dálkové ovládání (baterie přiložena) Držák na stůl Napájecí adaptér USB kabel Kabel FM antény CD s uživatelským manuálem (EN) Rychlý průvodce (EN) Záruční list Vlastnosti 7 TFT LCD barevný panel s vysokým rozlišením (4:3) Vestavěný reproduktor pro přehrávání hudby a konektor pro sluchátka Přehrávání fotek se zapnutou hudbou na pozadí (MP3 nebo rádio) Podporuje USB flash disky, SD/SDHC/MMC/MS/CF paměťové karty 2GB interní paměti umožňuje přehrávání bez paměťové karty Vestavěné FM rádio s možností přednastavení stanic Přehrávání videa (formát Motion JPEG) Senzor automatického natočení snímku s automatickým přepínáním obrazu Plná podpora USB 2.0 a USB 1.1 Přímé USB propojení s PC pro snadné přesuny dat

4 Výběr více fotek pro pohodlné přenesení do interní paměti jedním krokem Slideshow, náhledy, statický obrázek, možnost zoom Atraktivní témata rámečku a animace pro zvýraznění Vašich obrázků Připomínání důležitých událostí/dat Hodiny, Budík, Kalendář Funkce automatického zapnutí/vypnutí, uspání Uživatelské nastavení budíku (buzení vybranou mp3 nebo FM stanicí) Uživatelsky nastavitelné barevné reřimy pro zvýraznění Vašich fotek Dotykové ovladače menu s LED indikátory Systémové požadavky Systémové požadavky pro připojení fotorámečku k PC: 100~240V napájení pro adaptér Stolní PC nebo notebook s fungujícím USB portem Jeden z následujících operačních systémů: Windows 2000 Windows XP Windows Vista Mas OS 10.0 nebo vyšší Linux Kernel 2.4 nebo vyšší

5 Bezpečnostní opatření Průvodci o použití a bezpečnosti jsou DŮLEŽITÉ! Prosíme prostudujte si je pozorně pro zajištění Vaší bezpečnosti a pro ochranu Vašeho fotorámečku proti možnému poškození. Základní použití Čištění přístroje Záloha dat Pouze pro použití uvnitř. Vyhněte se použití a skladování rámečku v extrémních teplotách. Vyhněte se kontaktu rámečku s vodou a jinými tekutinami. Nepoužívejte rámeček v prostředích se silnými magnetickými poli a silnými vibracemi. Používejte pouze napájecí adaptér Transcend s Vaším rámečkem. Použití jiných napájecích adaptérů může způsobit požár nebo výbuch. Nezakrývejte na Vašem rámečku žádné otvory. Pokud delší dobu neplánujete rámeček používat, odpojte jej od napájení. Předejdete zranění a korozi přístroje. Pro zachování Vašeho zdraví a sluchu, neposlouchejte hudbu pomocí rámečku na vyšší hlasitost, než je 80dB. Neposlouchejte hudbu z fotorámečku příliš dlouhou dobu. Displej je velmi citlivý a může se poškodit při použití nepřiměřené síly. Nepoužívejte drsné tkaniny k čištění displeje, použijte látky vhodné k čištění například optických čoček kamer. Transcend nenese žádnou odpovědnost za ztrátu dat nebo poškození v průběhu této činnosti. Pokud k rámečku plánujete připojit USB flash disk nebo paměťovou kartu, důrazně doporučujeme provést zálohu dat, která jsou na nich uložena před použitím s rámečkem. Pro ujišťení správného přenosu pomocí USB 2.0 High-Speed při propojení rámečku s PC, zkontrolujte, zda má PC příslušné ovladače portů USB. Pokud si nejste jisti, jak to zjistit, nahlédněte do manuálu PC nebo základní desky pro informace o USB.

6 Začínáme pracovat s rámečkem 1 8 Panel LCD 2SDotykové ovládání Menu 3 SD/SDHC/MMC/MS slot 4 CF slot 5 Vstup 220V DC 6 Otvory pro stojánek 7 Otvory pro zavěšení na zeď 8 Recovery přepínač (pouze pro servisní účely) 9 Konektor pro sluchátka 10 Anténní vstup 11 Mini-B USB port (propojení s PC) 12 USB port (pro flashdisky) 13 Vestavěný reproduktor

7 Nastavení rámečku 1. Stojánek fotorámečku připojte do otvoru pro stojánek, jak je ukázáno na obrázku níže. 2. Zapojte konektor napájecího adaptéru do Vašeho rámečku. 3. Zapojte adaptér do síťové zástrčky. 4. Fotorámeček se automaticky po připojení zapne. Pokud je již připojen, stiskněte tlačítko Zapnout/Vypnout na zadní straně přístroje nebo stiskněte tlačítko na dálkovém ovládání. 5. Pro odstranění stojánku na něj jednoduše zatlačte směrem dolů, dokud sám volně nevypadne z otvorů.

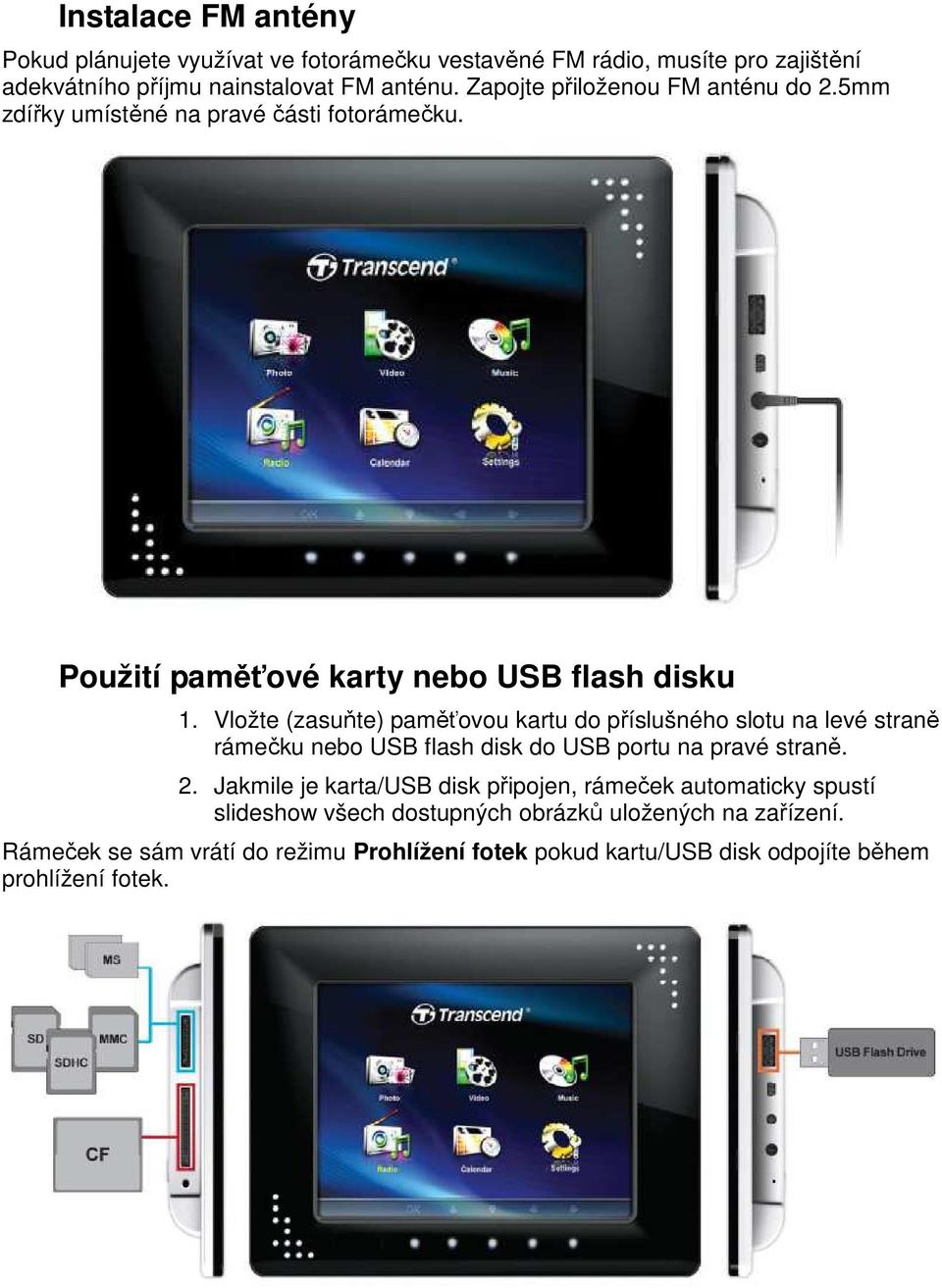

8 Instalace FM antény Pokud plánujete využívat ve fotorámečku vestavěné FM rádio, musíte pro zajištění adekvátního příjmu nainstalovat FM anténu. Zapojte přiloženou FM anténu do 2.5mm zdířky umístěné na pravé části fotorámečku. Použití paměťové karty nebo USB flash disku 1. Vložte (zasuňte) paměťovou kartu do příslušného slotu na levé straně rámečku nebo USB flash disk do USB portu na pravé straně. 2. Jakmile je karta/usb disk připojen, rámeček automaticky spustí slideshow všech dostupných obrázků uložených na zařízení. Rámeček se sám vrátí do režimu Prohlížení fotek pokud kartu/usb disk odpojíte během prohlížení fotek.

9 Vestavěný reproduktor a sluchátka Rámeček disponuje vestavěným reproduktorem pro přehrávání hudby na pozadí při prohlížení obrázků nebo pro poslouchání MP3 a sledování videa. Pokud si chcete užít hudbu trochu soukroměji, můžete připojit Vaše sluchátka do jacku na pravé straně fotorámečku. Pokud jsou připojena sluchátka, je vestavěný reproduktor odpojen. Navigační tlačítka Na přední straně rámečku najdete 8 dotykových navigačních tlačítek, která se při dotyku rozsvítí. Tato tlačítka slouží k procházení menu, výběru souborů a přístup k početným funkcím rámečku. Funkce každého tlačítka se liší v závislosti na ikoně zobrazené nahoře na OSD.

10 Displej (OSD) OSD nabídka se zobrazí ve spodní části obrazovky vždy, když se stisknete dotykově citlivá tlačítka umístěná na přední části rámečku. Každá volba přísluší tlačítku umístěnému právě pod ním. Všechny ikony jako zobrazené v této uživatelské příručce reprezentují funkci tlačítka OSD nabídky. OSD nabídka automaticky zmizí po 10 sekundách bez stisknutí tlačítek. Dálkové ovládání Tento fotorámeček je doplněn o kompaktní a snadno použitelné dálkové ovládání. Fotorámeček můžete plně ovládat buď pomocí tlačítek na jeho přední straně nebo pomocí dálkového ovládání. Mějte na paměti, že pokud chcete používat dálkové ovládání, musíte ho vždy namířit na čelní panel fotorámečku a ujistit se, že v cestě nejsou žádné překážky. Všechny ikony jako zobrazené v této uživatelské příručce reprezentují funkce, které můžete spustit přímo z dálkového ovládání. (Hudba) (Video) (Rádio) (Kalendář ) (Nastavení) (Domů): Tyto režimy mohou být spuštěny přímo stisknutím tlačítek v libovolném módu fotorámečku. : Tato tlačítka Vám umožní přepínat mezi režimy Sledeshow a Náhledy. : Potvrďte jím položku, kterou si chcete prohlédnout nebo funkci, kterou si přejete provést. : Zobrazuje přídavné funkce dostupné v aktuálním režimu. : Zobrazí další a předcházející stránku dostupných položek. : Posune Vás zpět na předchozí stránku nebo menu. : Přidá nebo smaže aktuální fotku, video nebo hudební soubor z interní paměti : Procházení interní paměti fotorámečku (My Favorites). : Přehrávání / pauza nebo zastavení hudby v libovolném okamžiku. : Posun na předchozí nebo následující hudební stopu nebo videoklip. : Nastavení hlasitosti (zvýšení / snížení / úplné ztišení).

11 : Přepíná mezi hudbou a videem opakovacími režimy. : Otáčí nebo zvětšuje (ZOOM) zobrazenou fotografii v režimu Photo View. : Změní nastavení jasu obrazovky. : Nastaví slep timer na automatické vypnutí fotorámečku.

12 Propojení s počítačem Pokud chcete přenášet fotografie a hudbu mezi fotorámečkem a počítačem, připojte fotorámeček k volnému USB portu počítače pomocí přiloženého USB kabelu. 1. Zapojte a zapněte fotorámeček. 2. Připojte menší konec USB kabelu do Mini-USB portu na levé straně fotorámečku. 3. Připojte větší konec USB kabelu do volného USB portu počítače nebo NTB. UPOZORNĚNÍ: Fotorámeček musíte připojit k DC adaptéru, aby bylo zajištěno nutné napájení při připojení k USB portu počítače. Windows 2000, XP, Vista Pro připojení rámečku k PC s výše uvedenými operačními systémy nejsou potřeba žádné ovladače. OS Windows mají zabudované ovladače pro podporu Vašeho rámečku. Po úspěšném připojení k počítači se v okně Tento počítač zobrazí nový vyjímatelný disk a je mu automaticky přiřazeno volné písmeno diskové jednotky. Tato jednotka reprezentující váš fotorámeček se automaticky zobrzí ve složce Počítač. Také se v systémové liště zobrazí ikona Bezpečně odebrat hardware. Váš fotorámeček je nyní připraven přenášet data jako jakýkoli externí disk. Pokud

13 jsou v rámečku vloženy paměťové karty, je jim také v okně Tento počítač přiděleno další volné písmeno diskové jednotky (také jako vyjímatelné disky). Vaše data (hudbu, obrázky) můžete do rámečku přenášet metodou Drag & Drop přetažením na vybranou ikonu (odpovídající paměti rámečku / paměť. kartě). Řádné odebrání Vašeho fotorámečku (odpojení z Windows) 1. Klikněte na ikonu Odebrání hardware ve Vaší systémové liště. 2. Zobrazí se okno Bezpečně odebrat hardware. Zvolte Pokračovat. 3. Zobrazí se okno (hláška) Velkokapacitní zařízení USB může být nyní bezpečně odebráno ze systému. Nyní můžete odpojit rámeček. Operační systém Mac 10.0 a vyšší Nejsou potřeba žádné ovladače. Zapojte rámeček do volného USB portu a počítač jej sám rozpozná.

14 Řádné odebrání Vašeho fotorámečku (odpojení z Mac OS) Nejdříve myší chytněte (drag) ikonu odpovídající Vašemu rámečku a přesuňte (drop) ji do koše. Poté můžete odpojit rámeček z USB portu. Operační systém Linux Kernel 2.4 a vyšší Nejsou potřeba žádné ovladače. Zapojte Váš rámeček do volného USB portu a použijte příkaz mount. 1. Nejdříve vytvořte adresář pro Fotorámeček. Například: mkdir / mnt / Photo Frame 2. Poté mountněte Váš fotorámeček. Například: mount -a -t msdos / dev / sda1 / mnt / Photo Frame Řádné odebrání Vašeho fotorámečku (odpojení od Linux) Spusťte příkaz unmount/mnt/ Photo Frame pro odmountnutí zařízení. Poté můžete Váš rámeček odpojit od USB portu. 1. VAROVÁNÍ! Pro předejití ztrátě dat, dodržujte vždy řádný postup při odpojování zařízení od PC. 2. Pokud je fotorámeček připojen k počítači, může být použit pouze k přenosu souborů. Během spojení s PC nebudete mít možnost používat žádnou z jeho audio / video funkcí. Prosíme Vás, abyste odpojili rámeček pro pokračování běžného používání. 3. Během spojení s PC pomocí Mini-USB portu bude USB vstup rámečku pro ostatní zařízení neaktivní. 4.NIKDY neformátujte Váš fotorámeček.

15 Menu Home Menu Home se používá jako pohodlná brána pro přístup ke všem funkcím fotorámečku. Pro pohyb mezi jednotlivými ikonami použijte tlačítka NAHORU / DOLŮ DOLEVA / DOPRAVA. Pro výběr jedné z šesti ikon stiskněte tlačítko OK. Foto (Photo) Tato volba Vám umožní zobrazit fotografie v náhledu (Thumbnail), prohlížení jednotlivých fotek (Photo view) nebo Slideshow režim se speciálními efekty. V tomto režimu také můžete kopírovat fotografie z a do interní paměti. Na OSD vyberte ikonu Photo nebo stiskněte pro přímý vstup do režimu náhledů (Thumbnail). Video Pohodlné video funkce Vám umožní použít fotorámeček pro přehrávání Vašich oblíbených filmů, videoklipů, domácího videa a dalších. Na OSD vyberte ikonu Video nebo stiskněte pro otevření Music Exploreru. Hudba (Music) Vybráním funkce Hudba (Music) můžete na fotorámečku přehrávat hudbu či vybrat si Vaši

16 oblíbenou skladbu pro ranní buzení jako budík. Na OSD vyberte ikonu Music nebo stiskněte pro otevření Music Exploreru. Rádio (Radio) Fotorámeček má také vestavěné FM rádio. Zvolením volby Rádio (Radio) nebo stisknutím tlačítka na dálkovém ovládání, můžete nastavit nebo poslouchat Vaše oblíbené stanice během prohlížení fotografií. Kalendář (Calendar) Volba Kalendář změní fotorámeček v atraktivní stolní hodiny/kalendář s obrázky. V tomto režimu můžete označit významná data a svátky a dokonce k nim přiřadit slavnostní témata, kterými se budou prezentovat (jako např. srdíčko pro Valentýn, atp.). Kalendář spustíte pomocí ikony Calendar na OSD nebo stisknutím Nastavení (Settings) na ovladači. Tato volba umožňuje nastavit množství funkcí a parametrů fotorámečku, jako je nastavení jazyka nebo hodin. Do nastavení přejdete pomocí ikony Settings na OSD nebo stisknutím na dálkovém ovladači.

17 Odstraňování problémů a závad Pokud se vyskytne jakýkoli problém s Vaším fotorámečkem, prosíme, zkontrolujte nejdříve informace napsané níže, než se rozhodnete poslat Váš rámeček do opravy. Pokud nejste schopni problém sami odstranit podle následujících tipů, prosíme, kontaktujte Vašeho prodejce, servisní centrum nebo místní pobočku firmy Transcend. I na našich webových stránkách naleznete sekci Často kladené dotazy - FAQ a sekci Služby podpory. Pro řešení problémů s hardwarem, prosíme, nahlédněte do Uživatelského manuálu Fotorámečku. Váš fotorámeček nejde zapnout Baterie v dálkovém ovládání může být vybitá. Zkuste spustit rámeček pomocí tlačítka On/Off na zadní straně rámečku. Pokud tento postup nevyřeší problém se zapnutím, zkontrolujte správné zapojení napájecího adaptéru, jak do rámečku, tak do elektrické sítě. Operační systém Vašeho PC nerozpozná Váš rámeček Zkontrolujte následující: 1. Zda je Váš rámeček správně zapojen do portu USB. Pokud ne, vypojte jej a znovu zapojte. Ujistěte se, že USB kabel je zapojen na obou koncích, jak je vysvětleno v Uživatelském Manuálu. 2. Zda není Váš rámeček připojen ke klávesnici Mac. Pokud ano, odpojte jej a zapojte do volného USB portu Vašeho počítače Mac. 3. Zda jsou povoleny porty USB. Pokud ne, postupujte podle Uživatelského Manuálu fotorámečku, počítače nebo základní desky. Po čase používání přestaly fungovat tlačítka (zpomalení reakcí, žádná reakce) Zkuste odpojit napájecí adaptér a poté jej znovu zapojit. Po připojení rámečku k počítači se rámeček v OS nezobrazuje jako nová disková jednotka Zkontrolujte, zda je napájecí adaptér správně zapojen a zda je rámeček zapnut. Pokud ne, zapněte jej a poté připojte znovu k počítači. Prosíme, zkontrolujte, zda Váš operační systém splňuje Systémové požadavky fotorámečku Transcend v sekci Úvod v tomto manuálu.

18 Váš rámeček nemůže přečíst fotky z paměťové karty nebo z interní paměti 1. Ujistěte se, zda Váš rámeček podporuje daný typ karet (podporuje SD/SDHC, MMC, MS). 2. Ujistěte se, zda je karta správně vložena do příslušného slotu. 3. Upravované a deformované fotky se na Vašem rámečku nemusí zobrazovat správně. Některé digitální fotoaparáty ukládají obrázky v nestandardních formátech (zkontrolujte manuál Vašeho digitálního fotoaparátu pro podrobnosti). Jak můžu zobrazit video soubory na Vašem fotorámečku? Váš rámeček Transcend zobrazuje pouze některé formáty videa. Pro konverzi videa do formátu vhodného pro Váš rámeček, prosíme, hledejte instrukce na našich webových stránkách. Je možné mazat soubory na USB flash diskách nebo paměť. kartách pomocí fotorámečku? Fotorámeček neumí přímo mazat žádné soubory ani na USB disku ani na paměťových kartách. Nicméně můžete Váš rámeček připojit k počítači a provést vymazání s jeho pomocí. Proč se resetuje čas a datum po odpojení rámečku od napájecího adaptéru? Pokud odpojíte Váš rámeček od napájení na příliš dlouhou dobu, jeho interní baterie se samovolně vybije. Ve většině případů dokáže rámeček udržet informace o času a datu po dobu 2-3 dní po odpojení adaptéru.

19 Specifikace Zobrazovací displej: 8 TFT LCD (800x600, 4:3) Reproduktor: Levý a pravý reproduktor, 1.5W každý Sluchátka: Jack 3.5mm, 32ohm FM Jack: 2.5mm USB rozhraní: 1x Standardní (Typ-A), 1x Mini (Typ-B) Interní paměť: 2GB NAND flash paměť Doba uložení dat: Až 10 let Navigace: 8 dotykových tlačítek a dálkové ovládání Dálkové ovládání: Infračervený přenos, standard NEC Rozměry: 230mm x 180mm x 31mm Potřebné napájení: Vstupní: 100V~240V 0.3A, Výstupní: 5V DC 2.0A Operační teplota: 0 40 stupňů Celsia Formáty obrázků: DSC JPEG (až do 8000x8000), BMP (800x600) Formáty videa: MPEG ¼ (SP/ASP), Motion JPEG (AVI, MOV, MPG, MP4, 3GP, až do 720x576@30FPS) Formáty hudby: MP3, WMA (bez DRM), WAV

20 Podporované přenosové rychlosti: 32Kbps~320Kbps Certifikáty: CE, FCC, BSMI Záruka: Displej: 1 rok (maximum 4 nefunkční pixely) Zbytek přístroje: 2 roky
