1 PARDUBICE KAŠPAR_2012

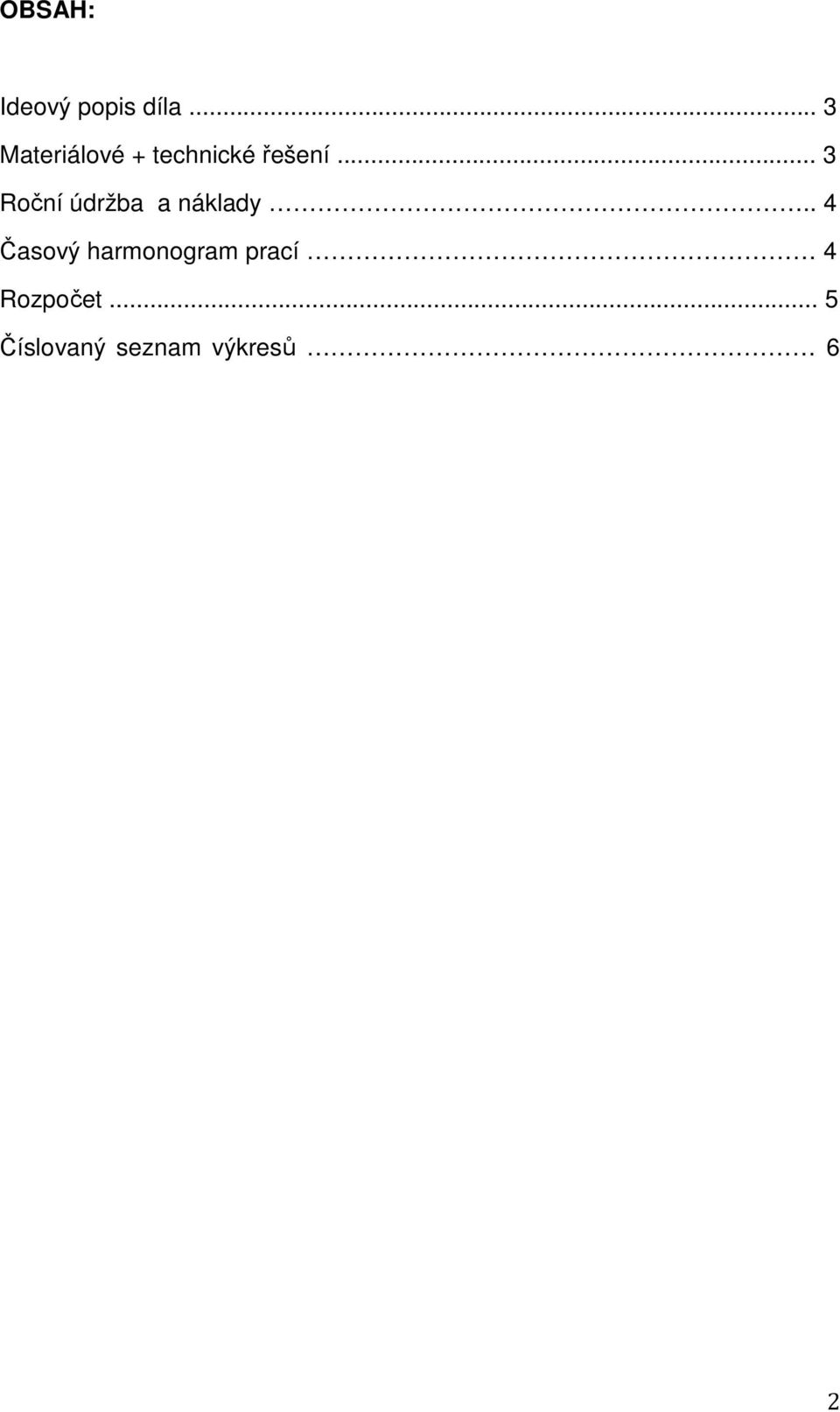

2 OBSAH: Ideový popis díla... 3 Materiálové + technické řešení... 3 Roční údržba a náklady.. 4 Časový harmonogram prací 4 Rozpočet... 5 Číslovaný seznam výkresů 6 2

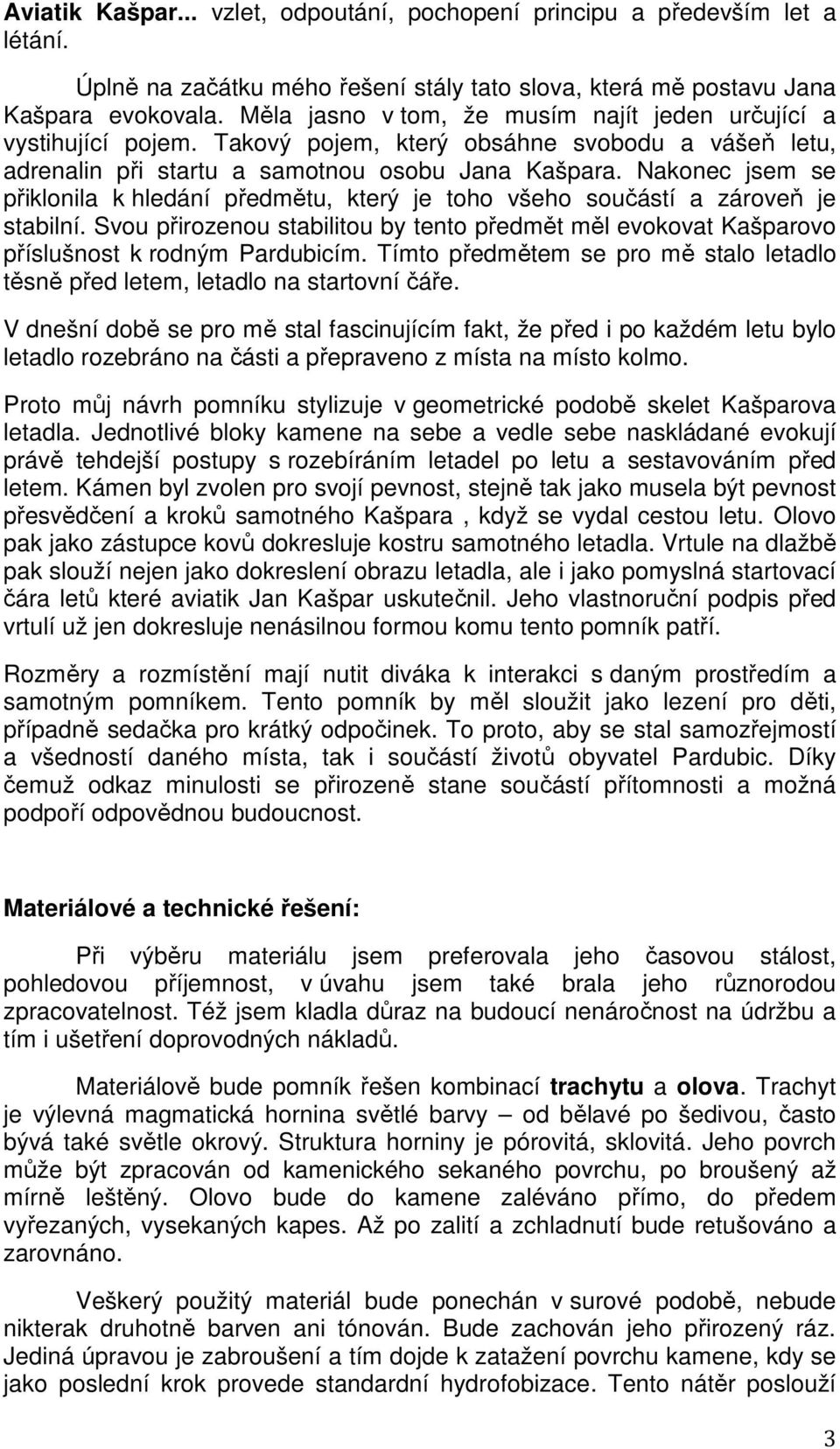

3 Aviatik Kašpar... vzlet, odpoutání, pochopení principu a především let a létání. Úplně na začátku mého řešení stály tato slova, která mě postavu Jana Kašpara evokovala. Měla jasno v tom, že musím najít jeden určující a vystihující pojem. Takový pojem, který obsáhne svobodu a vášeň letu, adrenalin při startu a samotnou osobu Jana Kašpara. Nakonec jsem se přiklonila k hledání předmětu, který je toho všeho součástí a zároveň je stabilní. Svou přirozenou stabilitou by tento předmět měl evokovat Kašparovo příslušnost k rodným Pardubicím. Tímto předmětem se pro mě stalo letadlo těsně před letem, letadlo na startovní čáře. V dnešní době se pro mě stal fascinujícím fakt, že před i po každém letu bylo letadlo rozebráno na části a přepraveno z místa na místo kolmo. Proto můj návrh pomníku stylizuje v geometrické podobě skelet Kašparova letadla. Jednotlivé bloky kamene na sebe a vedle sebe naskládané evokují právě tehdejší postupy s rozebíráním letadel po letu a sestavováním před letem. Kámen byl zvolen pro svojí pevnost, stejně tak jako musela být pevnost přesvědčení a kroků samotného Kašpara, když se vydal cestou letu. Olovo pak jako zástupce kovů dokresluje kostru samotného letadla. Vrtule na dlažbě pak slouží nejen jako dokreslení obrazu letadla, ale i jako pomyslná startovací čára letů které aviatik Jan Kašpar uskutečnil. Jeho vlastnoruční podpis před vrtulí už jen dokresluje nenásilnou formou komu tento pomník patří. Rozměry a rozmístění mají nutit diváka k interakci s daným prostředím a samotným pomníkem. Tento pomník by měl sloužit jako lezení pro děti, případně sedačka pro krátký odpočinek. To proto, aby se stal samozřejmostí a všedností daného místa, tak i součástí životů obyvatel Pardubic. Díky čemuž odkaz minulosti se přirozeně stane součástí přítomnosti a možná podpoří odpovědnou budoucnost. Materiálové a technické řešení: Při výběru materiálu jsem preferovala jeho časovou stálost, pohledovou příjemnost, v úvahu jsem také brala jeho různorodou zpracovatelnost. Též jsem kladla důraz na budoucí nenáročnost na údržbu a tím i ušetření doprovodných nákladů. Materiálově bude pomník řešen kombinací trachytu a olova. Trachyt je výlevná magmatická hornina světlé barvy od bělavé po šedivou, často bývá také světle okrový. Struktura horniny je pórovitá, sklovitá. Jeho povrch může být zpracován od kamenického sekaného povrchu, po broušený až mírně leštěný. Olovo bude do kamene zaléváno přímo, do předem vyřezaných, vysekaných kapes. Až po zalití a zchladnutí bude retušováno a zarovnáno. Veškerý použitý materiál bude ponechán v surové podobě, nebude nikterak druhotně barven ani tónován. Bude zachován jeho přirozený ráz. Jediná úpravou je zabroušení a tím dojde k zatažení povrchu kamene, kdy se jako poslední krok provede standardní hydrofobizace. Tento nátěr poslouží 3

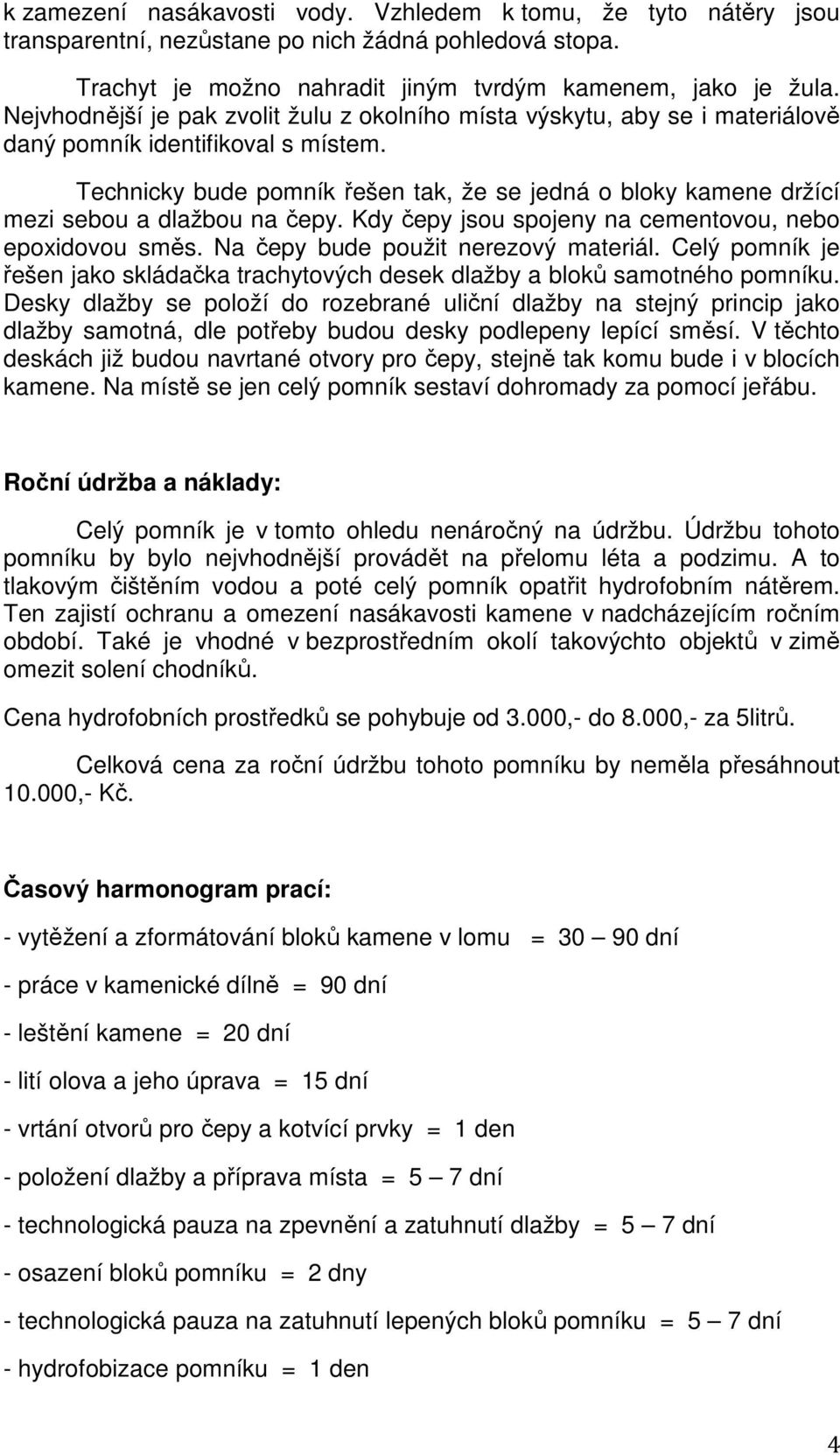

4 k zamezení nasákavosti vody. Vzhledem k tomu, že tyto nátěry jsou transparentní, nezůstane po nich žádná pohledová stopa. Trachyt je možno nahradit jiným tvrdým kamenem, jako je žula. Nejvhodnější je pak zvolit žulu z okolního místa výskytu, aby se i materiálově daný pomník identifikoval s místem. Technicky bude pomník řešen tak, že se jedná o bloky kamene držící mezi sebou a dlažbou na čepy. Kdy čepy jsou spojeny na cementovou, nebo epoxidovou směs. Na čepy bude použit nerezový materiál. Celý pomník je řešen jako skládačka trachytových desek dlažby a bloků samotného pomníku. Desky dlažby se položí do rozebrané uliční dlažby na stejný princip jako dlažby samotná, dle potřeby budou desky podlepeny lepící směsí. V těchto deskách již budou navrtané otvory pro čepy, stejně tak komu bude i v blocích kamene. Na místě se jen celý pomník sestaví dohromady za pomocí jeřábu. Roční údržba a náklady: Celý pomník je v tomto ohledu nenáročný na údržbu. Údržbu tohoto pomníku by bylo nejvhodnější provádět na přelomu léta a podzimu. A to tlakovým čištěním vodou a poté celý pomník opatřit hydrofobním nátěrem. Ten zajistí ochranu a omezení nasákavosti kamene v nadcházejícím ročním období. Také je vhodné v bezprostředním okolí takovýchto objektů v zimě omezit solení chodníků. Cena hydrofobních prostředků se pohybuje od 3.000,- do 8.000,- za 5litrů. Celková cena za roční údržbu tohoto pomníku by neměla přesáhnout ,- Kč. Časový harmonogram prací: - vytěžení a zformátování bloků kamene v lomu = dní - práce v kamenické dílně = 90 dní - leštění kamene = 20 dní - lití olova a jeho úprava = 15 dní - vrtání otvorů pro čepy a kotvící prvky = 1 den - položení dlažby a příprava místa = 5 7 dní - technologická pauza na zpevnění a zatuhnutí dlažby = 5 7 dní - osazení bloků pomníku = 2 dny - technologická pauza na zatuhnutí lepených bloků pomníku = 5 7 dní - hydrofobizace pomníku = 1 den 4

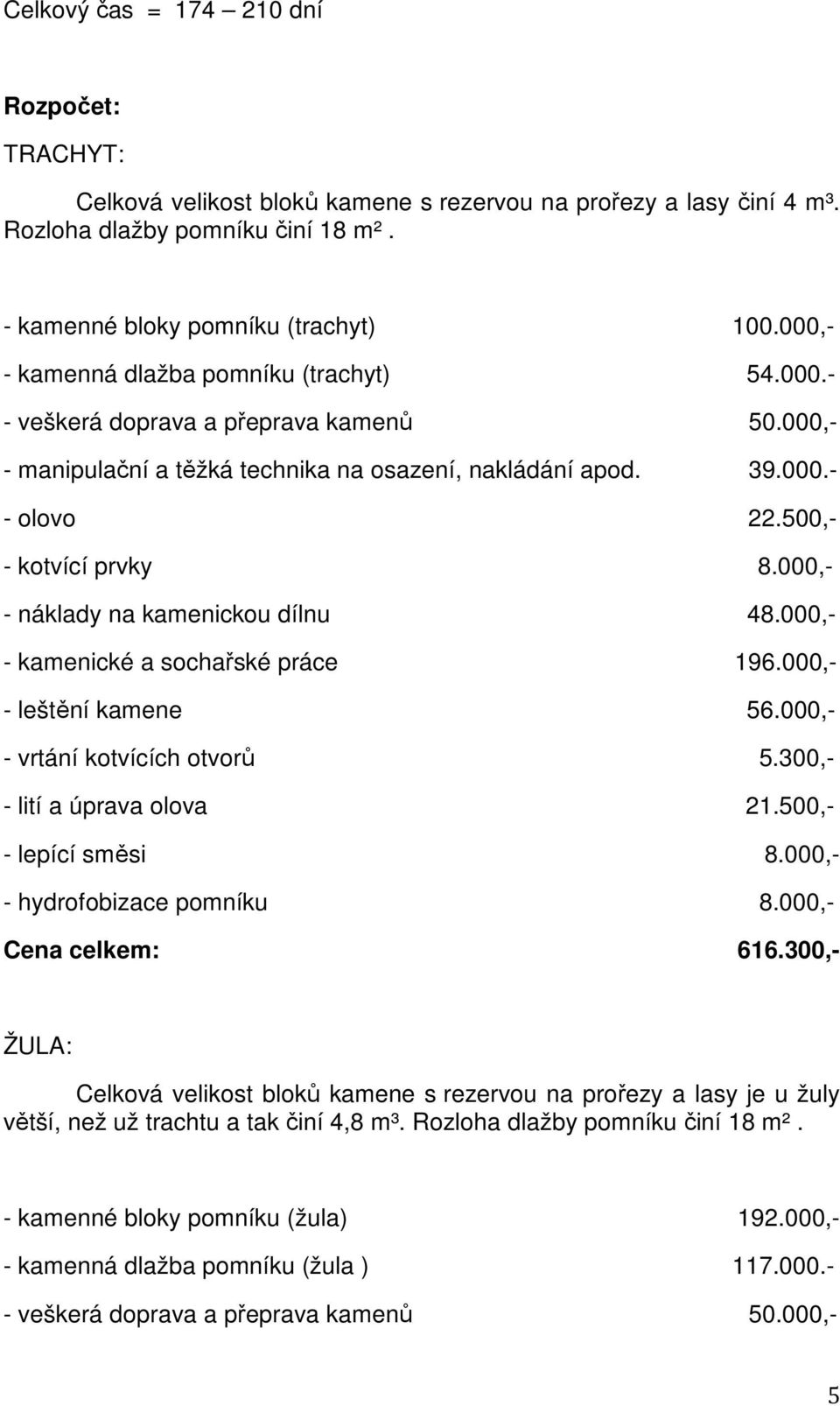

5 Celkový čas = dní Rozpočet: TRACHYT: Celková velikost bloků kamene s rezervou na prořezy a lasy činí 4 m³. Rozloha dlažby pomníku činí 18 m². - kamenné bloky pomníku (trachyt) ,- - kamenná dlažba pomníku (trachyt) veškerá doprava a přeprava kamenů ,- - manipulační a těžká technika na osazení, nakládání apod olovo ,- - kotvící prvky 8.000,- - náklady na kamenickou dílnu ,- - kamenické a sochařské práce ,- - leštění kamene ,- - vrtání kotvících otvorů 5.300,- - lití a úprava olova ,- - lepící směsi 8.000,- - hydrofobizace pomníku 8.000,- Cena celkem: ,- ŽULA: Celková velikost bloků kamene s rezervou na prořezy a lasy je u žuly větší, než už trachtu a tak činí 4,8 m³. Rozloha dlažby pomníku činí 18 m². - kamenné bloky pomníku (žula) ,- - kamenná dlažba pomníku (žula ) veškerá doprava a přeprava kamenů ,- 5

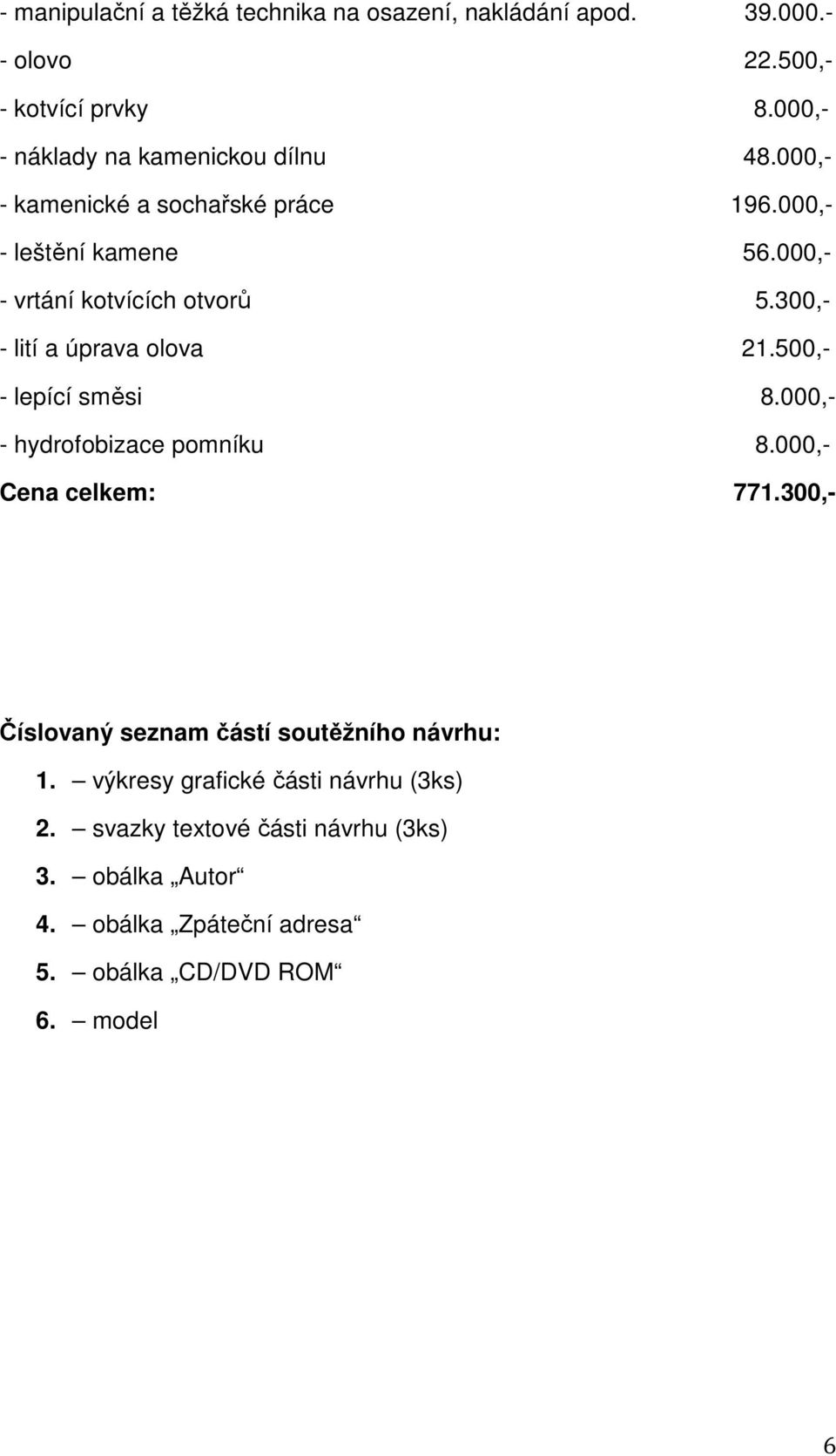

6 - manipulační a těžká technika na osazení, nakládání apod olovo ,- - kotvící prvky 8.000,- - náklady na kamenickou dílnu ,- - kamenické a sochařské práce ,- - leštění kamene ,- - vrtání kotvících otvorů 5.300,- - lití a úprava olova ,- - lepící směsi 8.000,- - hydrofobizace pomníku 8.000,- Cena celkem: ,- Číslovaný seznam částí soutěžního návrhu: 1. výkresy grafické části návrhu (3ks) 2. svazky textové části návrhu (3ks) 3. obálka Autor 4. obálka Zpáteční adresa 5. obálka CD/DVD ROM 6. model 6
