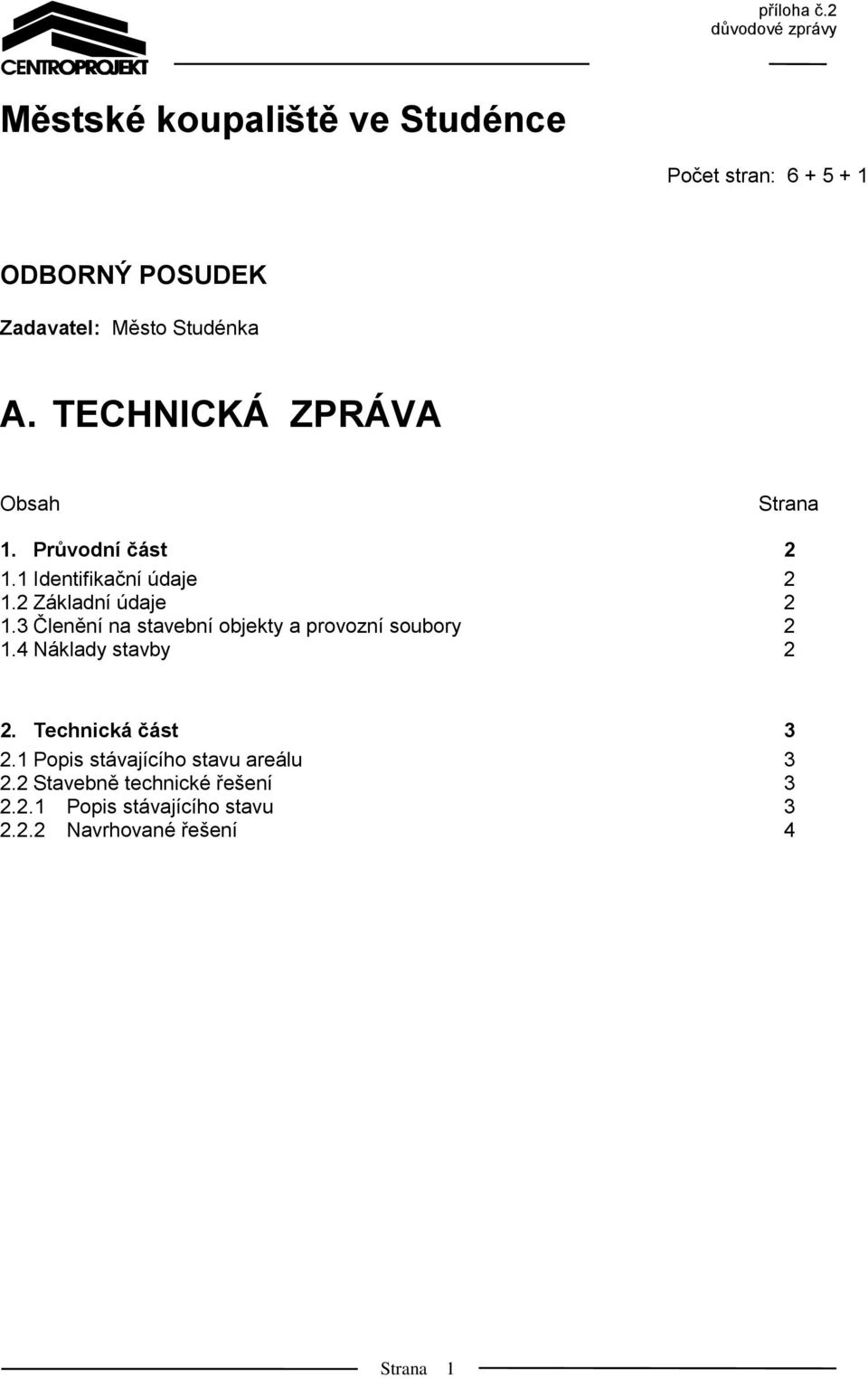

1 Městské koupaliště ve Studénce Počet stran: ODBORNÝ POSUDEK Zadavatel: Město Studénka A. TECHNICKÁ ZPRÁVA Obsah Strana 1. Průvodní část Identifikační údaje Základní údaje Členění na stavební objekty a provozní soubory Náklady stavby 2 2. Technická část Popis stávajícího stavu areálu Stavebně technické řešení Popis stávajícího stavu Navrhované řešení 4 Strana 1

2 1. Průvodní část 1.1 Identifikační údaje Zpracovatelem odborného posudku je: zastoupená CENTROPROJEKT a.s. Zadavatelem zpracování odborného posudku je: zastoupená 1.2 Základní údaje ing. Vladimírem Kudelou, předsedou představenstva Štefánikova Zlín IČO tel DIČ Město Studénka Ladislavem Honuskem, starostou města nám. Republiky studénka IČO tel DIČ CZ Název stavby : Městské koupaliště ve Studénce odborný posudek Místo stavby : Městské koupaliště ve Studénce Kraj : olomoucký Obec : Studénka Charakter stavby : rekonstrukce 1.3 Členění na stavební objekty SO 01 Rekreační bazén SO 02 Dětský bazén - brouzdaliště SO 03 Úpravna vody SO 04 Sociální zařízení, převlékárny, vstup 1.4 Náklady stavby Předpokládané náklady stavby viz samostatná část Strana 2

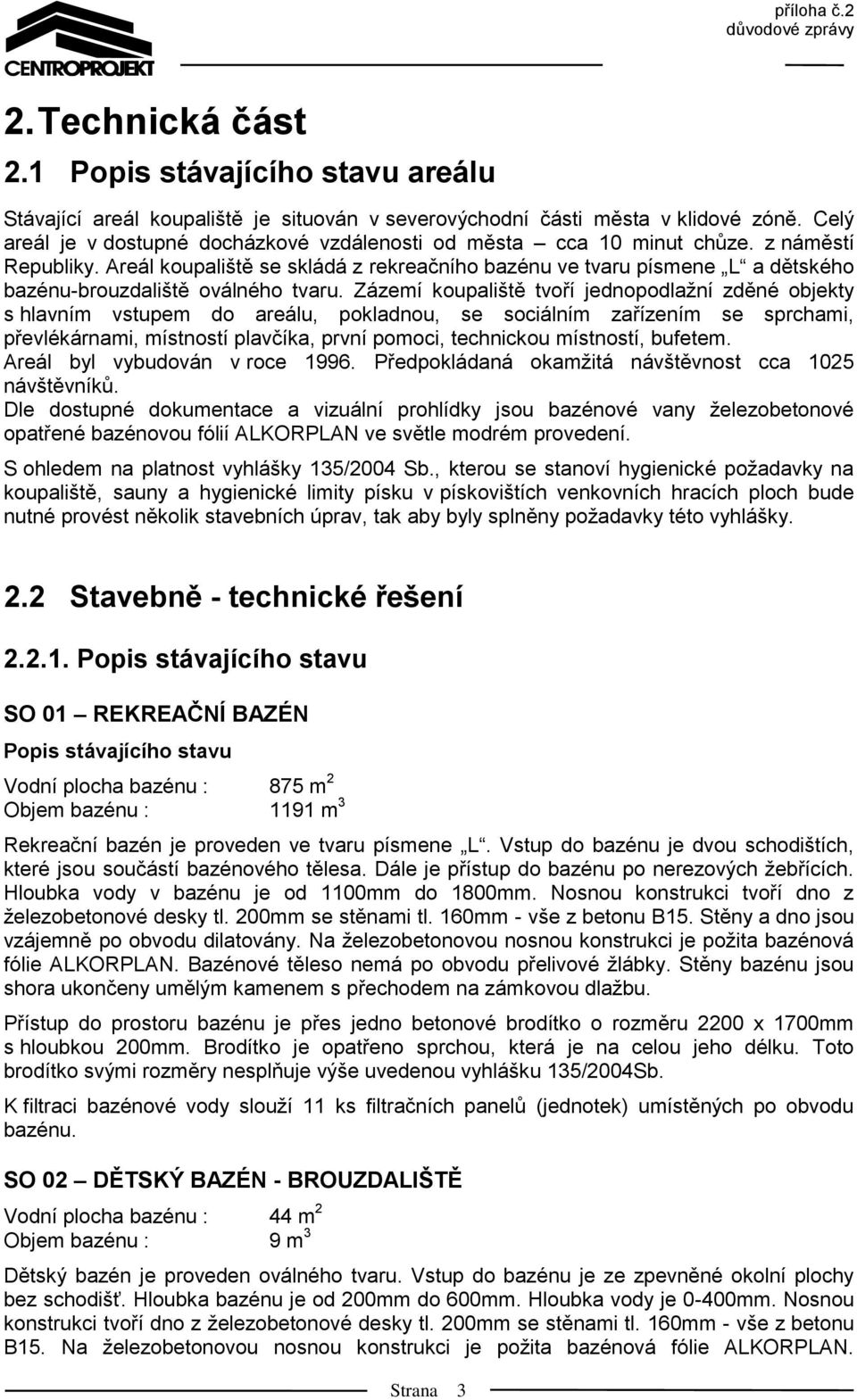

3 2. Technická část 2.1 Popis stávajícího stavu areálu Stávající areál koupaliště je situován v severovýchodní části města v klidové zóně. Celý areál je v dostupné docházkové vzdálenosti od města cca 10 minut chůze. z náměstí Republiky. Areál koupaliště se skládá z rekreačního bazénu ve tvaru písmene L a dětského bazénu-brouzdaliště oválného tvaru. Zázemí koupaliště tvoří jednopodlažní zděné objekty s hlavním vstupem do areálu, pokladnou, se sociálním zařízením se sprchami, převlékárnami, místností plavčíka, první pomoci, technickou místností, bufetem. Areál byl vybudován v roce Předpokládaná okamžitá návštěvnost cca 1025 návštěvníků. Dle dostupné dokumentace a vizuální prohlídky jsou bazénové vany železobetonové opatřené bazénovou fólií ALKORPLAN ve světle modrém provedení. S ohledem na platnost vyhlášky 135/2004 Sb., kterou se stanoví hygienické požadavky na koupaliště, sauny a hygienické limity písku v pískovištích venkovních hracích ploch bude nutné provést několik stavebních úprav, tak aby byly splněny požadavky této vyhlášky. 2.2 Stavebně - technické řešení Popis stávajícího stavu SO 01 REKREAČNÍ BAZÉN Popis stávajícího stavu Vodní plocha bazénu : 875 m 2 Objem bazénu : 1191 m 3 Rekreační bazén je proveden ve tvaru písmene L. Vstup do bazénu je dvou schodištích, které jsou součástí bazénového tělesa. Dále je přístup do bazénu po nerezových žebřících. Hloubka vody v bazénu je od 1100mm do 1800mm. Nosnou konstrukci tvoří dno z železobetonové desky tl. 200mm se stěnami tl. 160mm - vše z betonu B15. Stěny a dno jsou vzájemně po obvodu dilatovány. Na železobetonovou nosnou konstrukci je požita bazénová fólie ALKORPLAN. Bazénové těleso nemá po obvodu přelivové žlábky. Stěny bazénu jsou shora ukončeny umělým kamenem s přechodem na zámkovou dlažbu. Přístup do prostoru bazénu je přes jedno betonové brodítko o rozměru 2200 x 1700mm s hloubkou 200mm. Brodítko je opatřeno sprchou, která je na celou jeho délku. Toto brodítko svými rozměry nesplňuje výše uvedenou vyhlášku 135/2004Sb. K filtraci bazénové vody slouží 11 ks filtračních panelů (jednotek) umístěných po obvodu bazénu. SO 02 DĚTSKÝ BAZÉN - BROUZDALIŠTĚ Vodní plocha bazénu : 44 m 2 Objem bazénu : 9 m 3 Dětský bazén je proveden oválného tvaru. Vstup do bazénu je ze zpevněné okolní plochy bez schodišť. Hloubka bazénu je od 200mm do 600mm. Hloubka vody je 0-400mm. Nosnou konstrukci tvoří dno z železobetonové desky tl. 200mm se stěnami tl. 160mm - vše z betonu B15. Na železobetonovou nosnou konstrukci je požita bazénová fólie ALKORPLAN. Strana 3

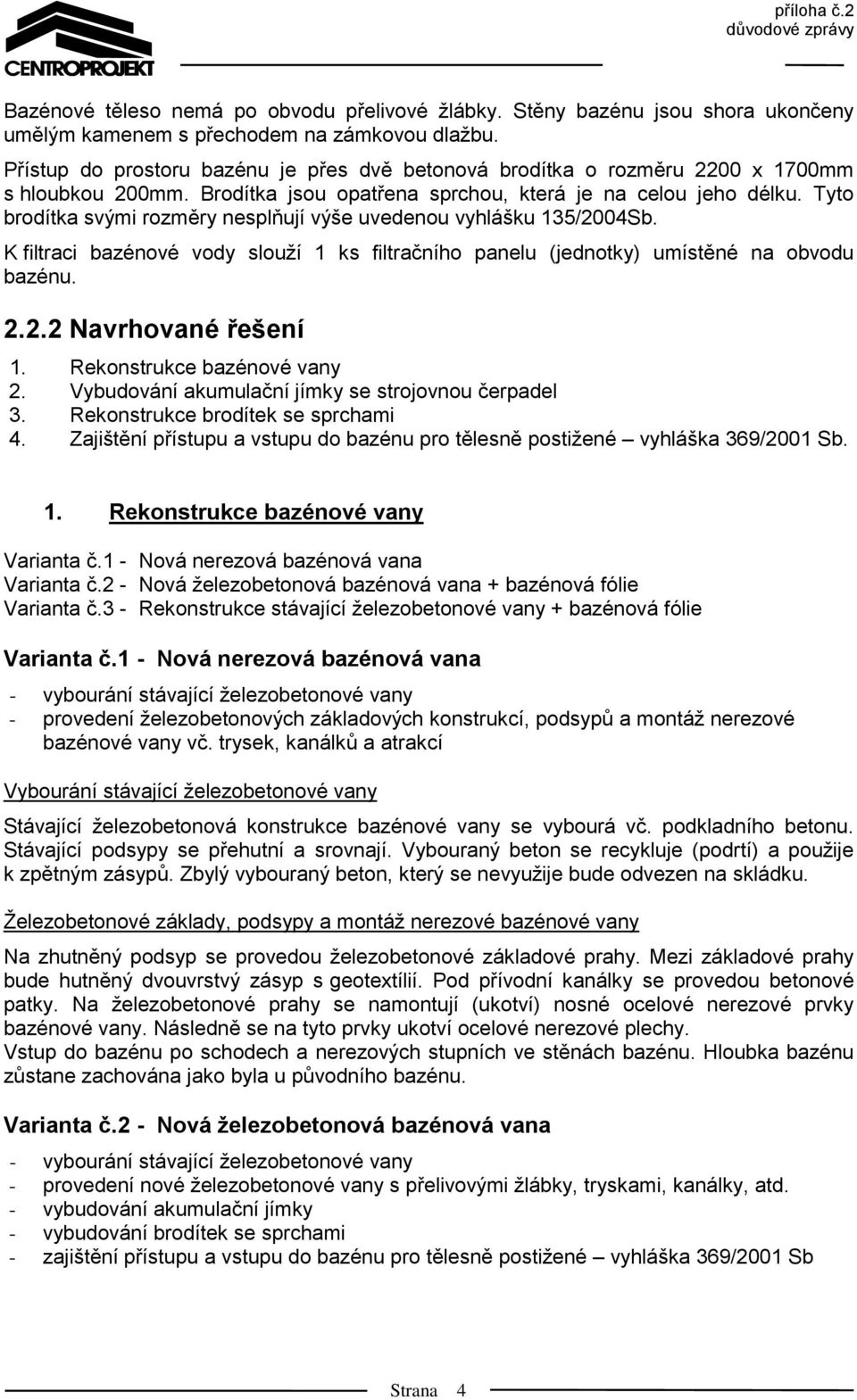

4 Bazénové těleso nemá po obvodu přelivové žlábky. Stěny bazénu jsou shora ukončeny umělým kamenem s přechodem na zámkovou dlažbu. Přístup do prostoru bazénu je přes dvě betonová brodítka o rozměru 2200 x 1700mm s hloubkou 200mm. Brodítka jsou opatřena sprchou, která je na celou jeho délku. Tyto brodítka svými rozměry nesplňují výše uvedenou vyhlášku 135/2004Sb. K filtraci bazénové vody slouží 1 ks filtračního panelu (jednotky) umístěné na obvodu bazénu Navrhované řešení 1. Rekonstrukce bazénové vany 2. Vybudování akumulační jímky se strojovnou čerpadel 3. Rekonstrukce brodítek se sprchami 4. Zajištění přístupu a vstupu do bazénu pro tělesně postižené vyhláška 369/2001 Sb. 1. Rekonstrukce bazénové vany Varianta č.1 - Nová nerezová bazénová vana Varianta č.2 - Nová železobetonová bazénová vana + bazénová fólie Varianta č.3 - Rekonstrukce stávající železobetonové vany + bazénová fólie Varianta č.1 - Nová nerezová bazénová vana - vybourání stávající železobetonové vany - provedení železobetonových základových konstrukcí, podsypů a montáž nerezové bazénové vany vč. trysek, kanálků a atrakcí Vybourání stávající železobetonové vany Stávající železobetonová konstrukce bazénové vany se vybourá vč. podkladního betonu. Stávající podsypy se přehutní a srovnají. Vybouraný beton se recykluje (podrtí) a použije k zpětným zásypů. Zbylý vybouraný beton, který se nevyužije bude odvezen na skládku. Železobetonové základy, podsypy a montáž nerezové bazénové vany Na zhutněný podsyp se provedou železobetonové základové prahy. Mezi základové prahy bude hutněný dvouvrstvý zásyp s geotextílií. Pod přívodní kanálky se provedou betonové patky. Na železobetonové prahy se namontují (ukotví) nosné ocelové nerezové prvky bazénové vany. Následně se na tyto prvky ukotví ocelové nerezové plechy. Vstup do bazénu po schodech a nerezových stupních ve stěnách bazénu. Hloubka bazénu zůstane zachována jako byla u původního bazénu. Varianta č.2 - Nová železobetonová bazénová vana - vybourání stávající železobetonové vany - provedení nové železobetonové vany s přelivovými žlábky, tryskami, kanálky, atd. - vybudování akumulační jímky - vybudování brodítek se sprchami - zajištění přístupu a vstupu do bazénu pro tělesně postižené vyhláška 369/2001 Sb Strana 4

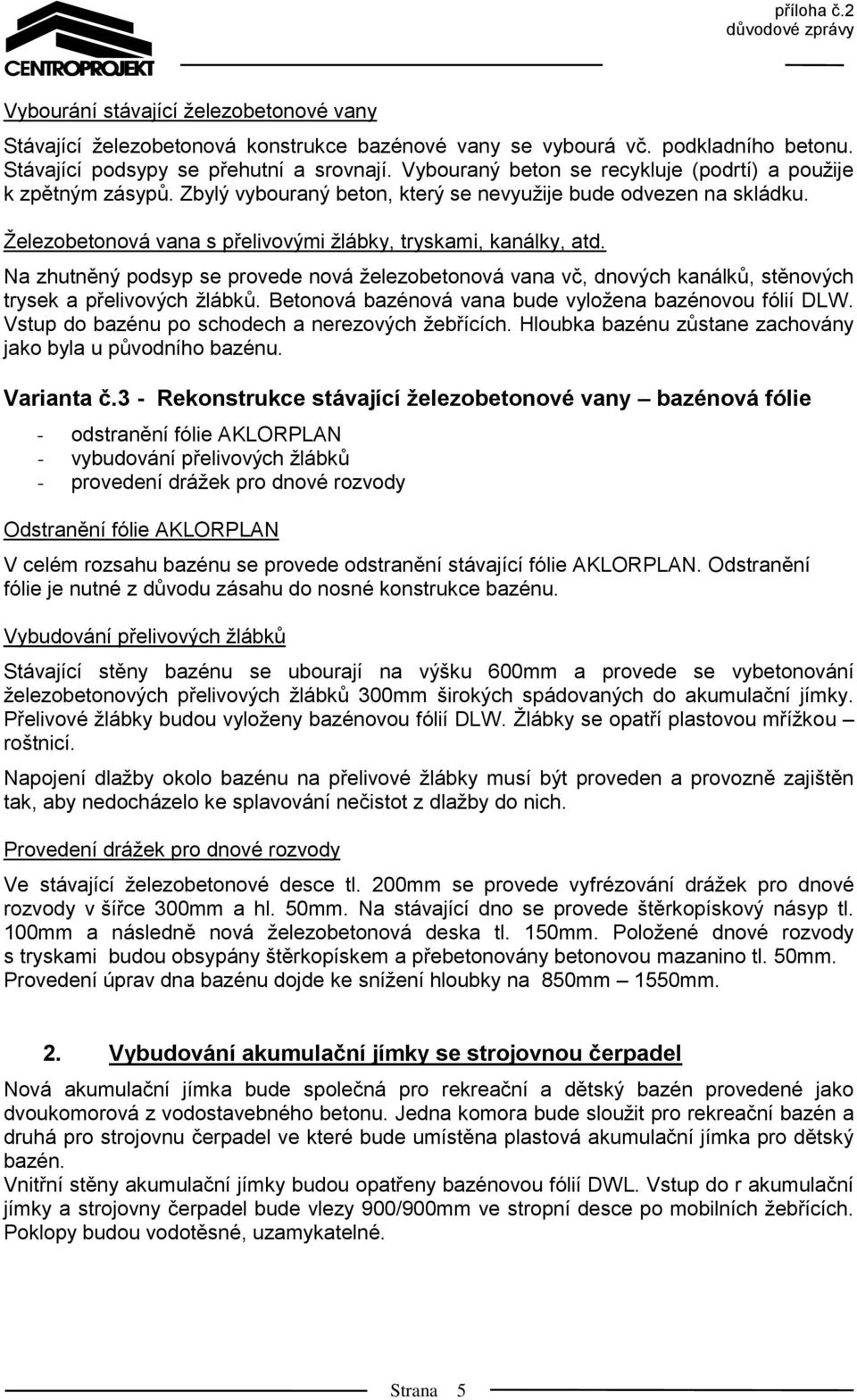

5 Vybourání stávající železobetonové vany Stávající železobetonová konstrukce bazénové vany se vybourá vč. podkladního betonu. Stávající podsypy se přehutní a srovnají. Vybouraný beton se recykluje (podrtí) a použije k zpětným zásypů. Zbylý vybouraný beton, který se nevyužije bude odvezen na skládku. Železobetonová vana s přelivovými žlábky, tryskami, kanálky, atd. Na zhutněný podsyp se provede nová železobetonová vana vč, dnových kanálků, stěnových trysek a přelivových žlábků. Betonová bazénová vana bude vyložena bazénovou fólií DLW. Vstup do bazénu po schodech a nerezových žebřících. Hloubka bazénu zůstane zachovány jako byla u původního bazénu. Varianta č.3 - Rekonstrukce stávající železobetonové vany bazénová fólie - odstranění fólie AKLORPLAN - vybudování přelivových žlábků - provedení drážek pro dnové rozvody Odstranění fólie AKLORPLAN V celém rozsahu bazénu se provede odstranění stávající fólie AKLORPLAN. Odstranění fólie je nutné z důvodu zásahu do nosné konstrukce bazénu. Vybudování přelivových žlábků Stávající stěny bazénu se ubourají na výšku 600mm a provede se vybetonování železobetonových přelivových žlábků 300mm širokých spádovaných do akumulační jímky. Přelivové žlábky budou vyloženy bazénovou fólií DLW. Žlábky se opatří plastovou mřížkou roštnicí. Napojení dlažby okolo bazénu na přelivové žlábky musí být proveden a provozně zajištěn tak, aby nedocházelo ke splavování nečistot z dlažby do nich. Provedení drážek pro dnové rozvody Ve stávající železobetonové desce tl. 200mm se provede vyfrézování drážek pro dnové rozvody v šířce 300mm a hl. 50mm. Na stávající dno se provede štěrkopískový násyp tl. 100mm a následně nová železobetonová deska tl. 150mm. Položené dnové rozvody s tryskami budou obsypány štěrkopískem a přebetonovány betonovou mazanino tl. 50mm. Provedení úprav dna bazénu dojde ke snížení hloubky na 850mm 1550mm. 2. Vybudování akumulační jímky se strojovnou čerpadel Nová akumulační jímka bude společná pro rekreační a dětský bazén provedené jako dvoukomorová z vodostavebného betonu. Jedna komora bude sloužit pro rekreační bazén a druhá pro strojovnu čerpadel ve které bude umístěna plastová akumulační jímka pro dětský bazén. Vnitřní stěny akumulační jímky budou opatřeny bazénovou fólií DWL. Vstup do r akumulační jímky a strojovny čerpadel bude vlezy 900/900mm ve stropní desce po mobilních žebřících. Poklopy budou vodotěsné, uzamykatelné. Strana 5

6 3. Rekonstrukce brodítek Přístup k bazénu je možný pouze přes brodítka. Bude nutno vybudovat o minimální šířce 2000mm ve směru průchodu, se zpevněním před i za brodítky, s nástupní výškou vody mm a se stálou intenzitou průtoku vody. 4. Zajištění přístupu a vstupu do bazénu pro tělesně postižené vyhláška 369/2001 Sb K zajištění vstupu do bazénu bude nutné osadit na okraj rekreačního bazénu mobilní (demontovatelné) zvedací zařízení. To zvedací zařízení bude obsluhováno plavčíkem. V zpevněné ploše se provede železobetonový základ, do kterého se zabuduje osazovací kovové pouzdro zvedacího zařízení. Zvedací zařízení bude demontovatelné. Vstup z travnaté plochy k bazénu bude mimo brodítka přes kontrolovatelný vstup. SO 03 ÚPRAVNA VODY Stávající systém úpravy a filtrace bazénové vody je zcela nevyhovující. Novou úpravnu vody předpokládáme umístit v blízkosti nynější technické místnosti v jednopodlažním objektu zázemí. Prostor kde se nyní nachází kuželky by se využil pro umístění dvou pískových filtrů. Úpravna vody by se byla tvořena železobetonovou základovou deskou s povrchovou úpravou. Objekt by bal nezastřešený, pouze oplocený vodorovnými dřevěnými latěmi kotvenými na dřevěné sloupky. V oplocení ba byla dvoukřídlová vrata. Ze stávající technické místnosti ba se stala chlorovna pro dávkování plynného chlóru. Nutno zbudovat samostatný vstup, který by nekolidoval se zpevněnými plochami užívanými návštěvníky areálu koupaliště. SO 04 SOCIÁLNÍ ZAŘÍZENÍ, PŘEVLÉKÁRNY, VSTUP Stávající objekty sociálního zařízení, převlékáren, bufetu, pokladny a plavčíka s první pomocí je nutno rekonstruovat. Objekty jsou částečně poškozené (plíseň u země, horko v objektech, špatná ventilace, atd). Sociální zařízení dimenzovat na okamžitý počet návštěvníků,které je udán velikostí vodní plochy = 1025 osob. Sociální zařízení doplnit o sprchy. Sociální zařízení : Sprchy : 1 záchodová mísa / 50 žen 1 pisoár / 50 mužů 1 záchodová mísa / 100 mužů 1 sprcha / 100 mužů nebo žen Převlékací boxy doporučujeme řešit jako satelity z mobilních dřevěných příček, které budou rozmístěné po areálu koupaliště. Areál koupaliště a pokladnu doporučujeme vybavit centrálním vstupním systémem pro kontrolu návštěvnosti. CENTROPROJEKT a.s. červenec 2007 Vypracoval: Ing. Kamil Hráček, stavební řešení Strana 6
