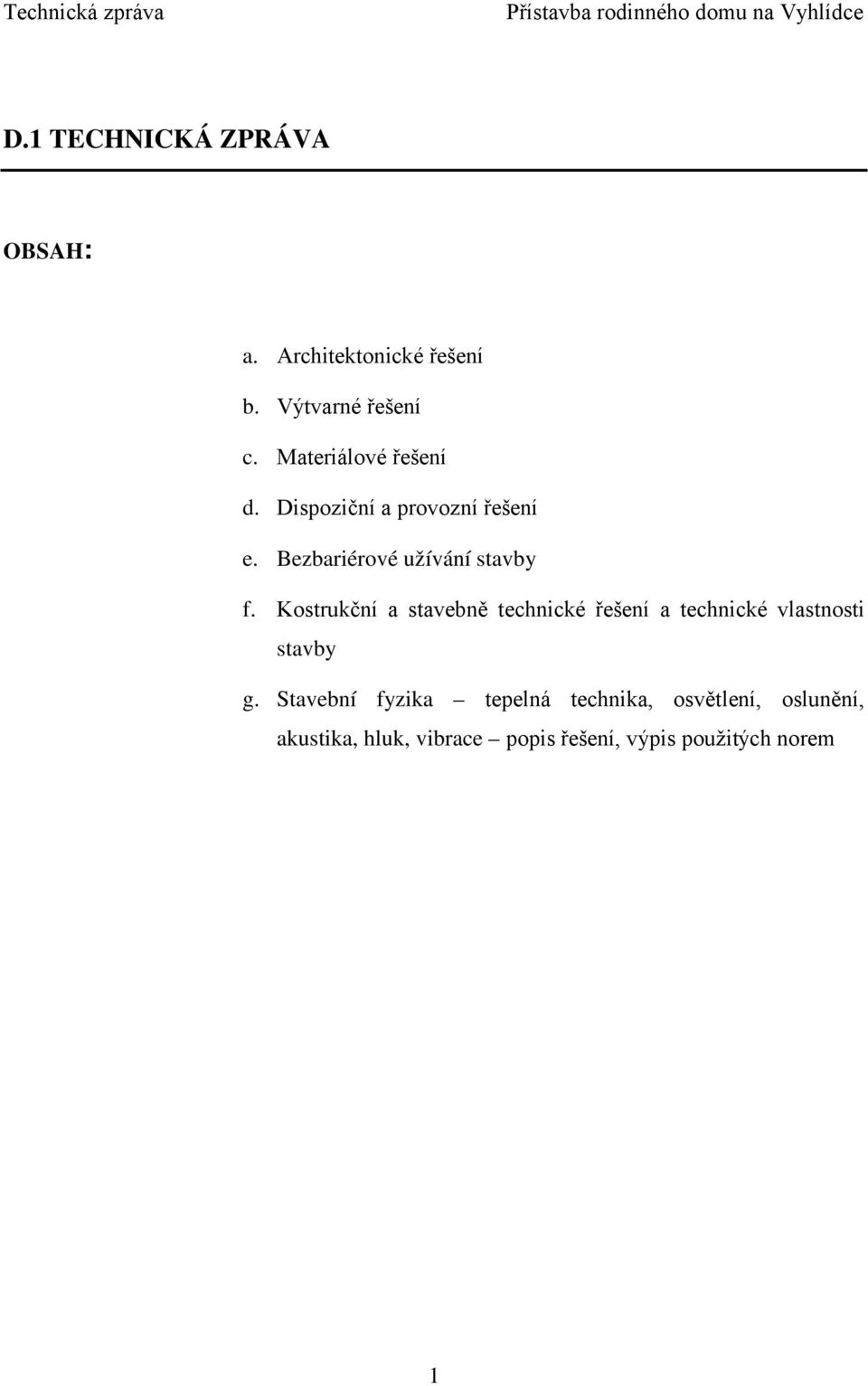

2 D.1 TECHNICKÁ ZPRÁVA OBSAH: a. Architektonické řešení b. Výtvarné řešení c. Materiálové řešení d. Dispoziční a provozní řešení e. Bezbariérové užívání stavby f. Kostrukční a stavebně technické řešení a technické vlastnosti stavby g. Stavební fyzika tepelná technika, osvětlení, oslunění, akustika, hluk, vibrace popis řešení, výpis použitých norem 1

3 a) ARCHITEKTONICKÉ ŘEŠENÍ Navržené řešení vychází z umístění současných staveb na pozemku, stávajících urbanistických vazeb (přístupů a návazností) a požadavků stavebníka. Rodinný dům se nachází v zastavěné části města Brna na ulici Vyhlídka v městské části Brno - Lesná. Předmětný dům se nachází v řadové zástavbě rodinných domů jako poslední. Na sousedním pozemku, který je v majetku města se nachází několik řad jednopodlažních garáží, z nichž tři přiléhající k přístavbě jsou v majetku investora. Uliční fasáda je orientována na severovýchod, dvorní fasáda na jihozápad. Přístavba plně respektuje tvarosloví i objemové řešení stávajícího domu. Výškově navazuje jak výškou okapu, tak výškou hřebene i výškou parapetů a nadpraží okenních otvorů. Umístěním i tvarem oken vytváří dojem symetricky řešeného objektu. Přístavba rozšiřuje plochu jednotlivých podlaží stávající budovy. Jako vertikálních komunikací je využito stávajících schodišť. Napojení jednotlivých podlaží je vytvořeno otvory nově vybouranými do štítové stěny stávajícího objektu. Materiálově i barevně návrh přístavby vychází ze stávajícího objektu. Strukturální zateplení s omítkou světle narůžovělého odstínu bude vyvzorkováno podle stávající omítky, bílá plastová okna, oplechování v barvě RAL 3011, sokl marmolit v hnědém odstínu dle stávajícího. Architektonickým záměrem je vytvořit přístavbu tak, aby plně navazovala na stávající objekt a aby po dokončení stavby působila jako nedílná součást původního domu. b) VÝTVARNÉ ŘEŠENÍ Tvarové, objemové i materiálové řešení přístavby plně navazuje na stávající objekt. Uliční fasáda přístavby se mírně odklání od uliční čáry cca o 15. tato část fasády je mírně uskočená od nyní středového rizalitu. Vstup je z ulice do 1. PP. Vstup je řešen velkým proskleným portálem. Rozměry okenních otvorů v 1. a 2. NP jsou stejné jako v levé části fasády 2

4 stávajícího domu. V podkroví je navržen velký prosklený vikýř s lodžií. Vikýř je zde umístěn pro velmi působivý výhled směrem na Maloměřice a Hády. Nad vstupem je řešena vykonzolovaná stříška navazující na stávající stříšku chránící vstupy před nepřízní počasí. Do stávající uliční fasády je zasaženo pouze v 1. PP do místnosti číslo 110 ve stávajícím stavu vedou dveře přímo z ulice, v projektu je toto změněno na okno s vyšším parapetem. Dvorní fasáda navazuje na stávající fasádu, která do dvorní části nemá žádné rizality, ani jiné členění. Výška parapetů a okenních nadpraží drží výškovou linii stávajících otvorů. Hřeben střechy mírně padá směrem ke štítu, aby byl dodržen sklon stávající střechy 30. Nová přístavba je velmi tvarově jednoduchá a svým tvaroslovím plně respektuje stávající zástavbu. c) MATERIÁLOVÉ ŘEŠENÍ Vnější materiálové řešení: jako střešní krytina bude použita stejná krytina jako u stávající stavby betonová taška KM Beta. Barva silikátové omítky bude vyvzorkována podle stávajícího domu. Okna budou bílá plastová. Klempířské výrobky v barvě RAL 3011 také podle stávajícího objektu. Sokl marmolit vyvzorkován podle stávajícího objektu. Materiálové řešení konstrukce: Přístavba je založena na betonových základových pasech do hloubky 1200mm od U.T. V místech napojení na stávající základy jsou pro svázání konstrukcí použity ocelové trny. Stěny jsou zděné z cihelných tvárnic POROTHERM 30 Profi a zateplené pěnovým polystyrenem tloušťky 100mm. Překlady nad otvory jsou řešeny pomocí ocelových I-nosníků. Železobetonové věnce výšky 200 mm jsou pod stropem. Stropy jsou řešeny jako spřažená konstrukce z ocelových nosníků IPE a trapézového plechu uloženého na spodní přírubu Íček a betonové desky tl. 40 mm vyztužené kari sítí. Podlahy jsou navržené dlážděné a v podkroví laminátové. 3

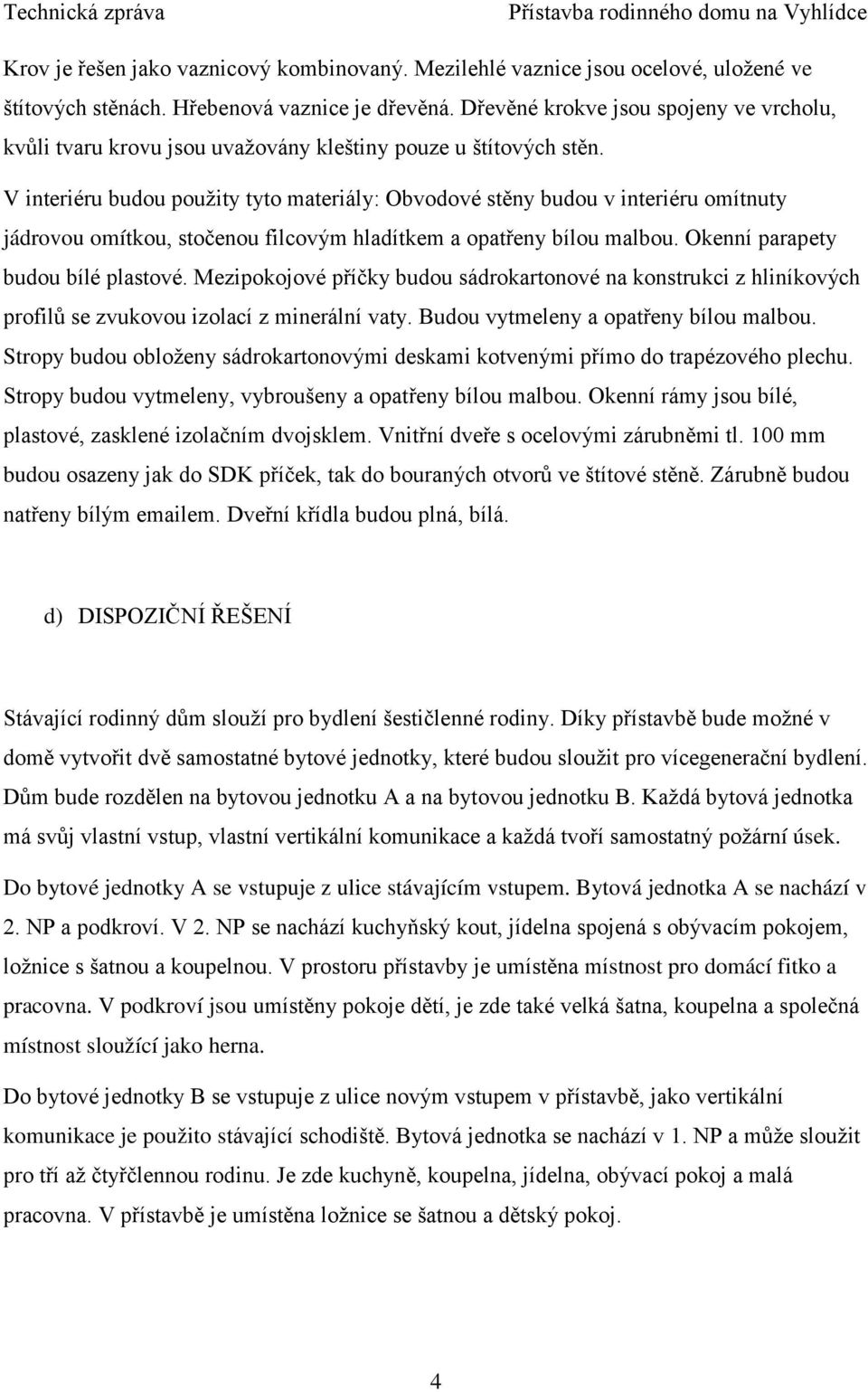

5 Krov je řešen jako vaznicový kombinovaný. Mezilehlé vaznice jsou ocelové, uložené ve štítových stěnách. Hřebenová vaznice je dřevěná. Dřevěné krokve jsou spojeny ve vrcholu, kvůli tvaru krovu jsou uvažovány kleštiny pouze u štítových stěn. V interiéru budou použity tyto materiály: Obvodové stěny budou v interiéru omítnuty jádrovou omítkou, stočenou filcovým hladítkem a opatřeny bílou malbou. Okenní parapety budou bílé plastové. Mezipokojové příčky budou sádrokartonové na konstrukci z hliníkových profilů se zvukovou izolací z minerální vaty. Budou vytmeleny a opatřeny bílou malbou. Stropy budou obloženy sádrokartonovými deskami kotvenými přímo do trapézového plechu. Stropy budou vytmeleny, vybroušeny a opatřeny bílou malbou. Okenní rámy jsou bílé, plastové, zasklené izolačním dvojsklem. Vnitřní dveře s ocelovými zárubněmi tl. 100 mm budou osazeny jak do SDK příček, tak do bouraných otvorů ve štítové stěně. Zárubně budou natřeny bílým em. Dveřní křídla budou plná, bílá. d) DISPOZIČNÍ ŘEŠENÍ Stávající rodinný dům slouží pro bydlení šestičlenné rodiny. Díky přístavbě bude možné v domě vytvořit dvě samostatné bytové jednotky, které budou sloužit pro vícegenerační bydlení. Dům bude rozdělen na bytovou jednotku A a na bytovou jednotku B. Každá bytová jednotka má svůj vlastní vstup, vlastní vertikální komunikace a každá tvoří samostatný požární úsek. Do bytové jednotky A se vstupuje z ulice stávajícím vstupem. Bytová jednotka A se nachází v 2. NP a podkroví. V 2. NP se nachází kuchyňský kout, jídelna spojená s obývacím pokojem, ložnice s šatnou a koupelnou. V prostoru přístavby je umístěna místnost pro domácí fitko a pracovna. V podkroví jsou umístěny pokoje dětí, je zde také velká šatna, koupelna a společná místnost sloužící jako herna. Do bytové jednotky B se vstupuje z ulice novým vstupem v přístavbě, jako vertikální komunikace je použito stávající schodiště. Bytová jednotka se nachází v 1. NP a může sloužit pro tří až čtyřčlennou rodinu. Je zde kuchyně, koupelna, jídelna, obývací pokoj a malá pracovna. V přístavbě je umístěna ložnice se šatnou a dětský pokoj. 4

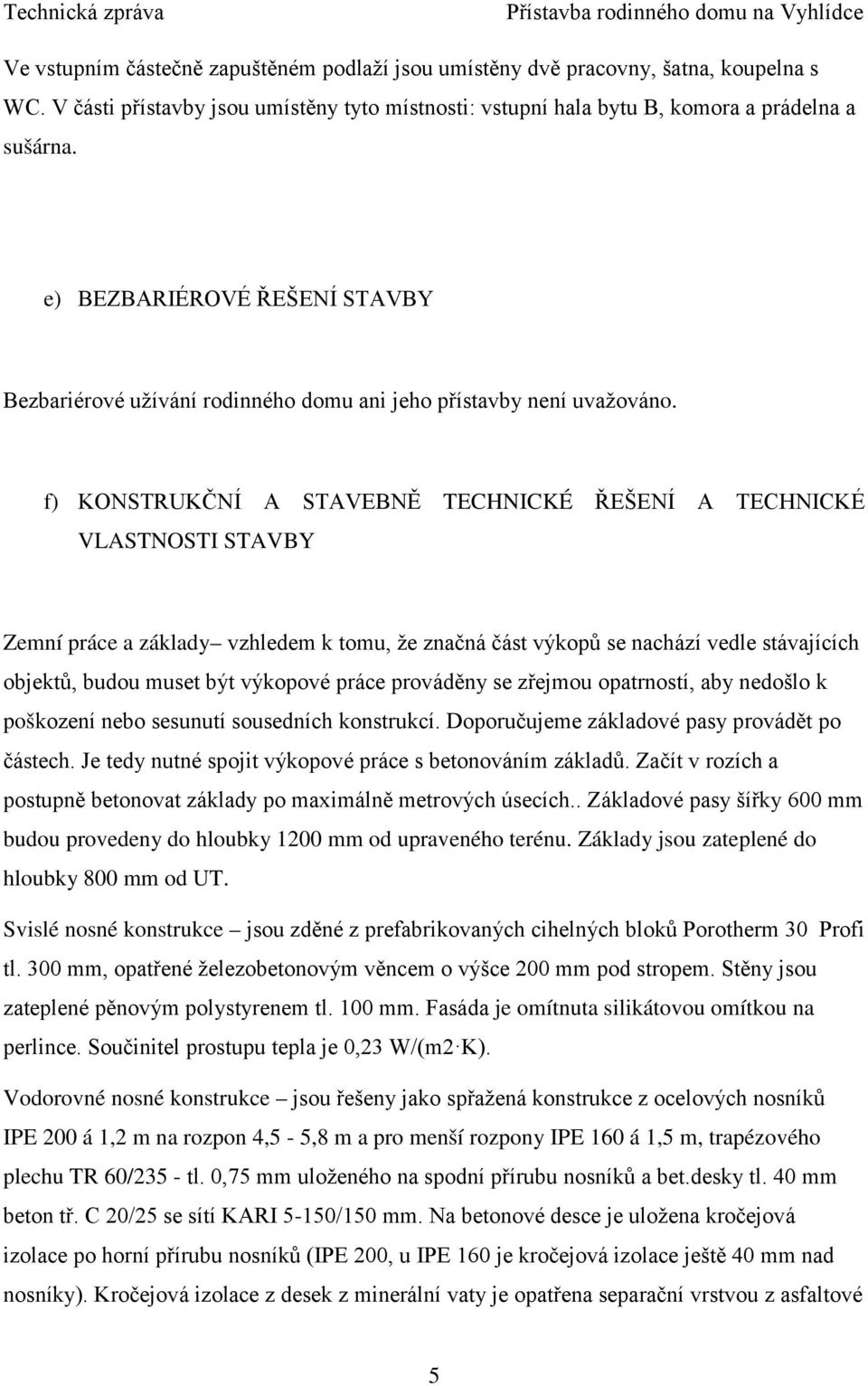

6 Ve vstupním částečně zapuštěném podlaží jsou umístěny dvě pracovny, šatna, koupelna s WC. V části přístavby jsou umístěny tyto místnosti: vstupní hala bytu B, komora a prádelna a sušárna. e) BEZBARIÉROVÉ ŘEŠENÍ STAVBY Bezbariérové užívání rodinného domu ani jeho přístavby není uvažováno. f) KONSTRUKČNÍ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ A TECHNICKÉ VLASTNOSTI STAVBY Zemní práce a základy vzhledem k tomu, že značná část výkopů se nachází vedle stávajících objektů, budou muset být výkopové práce prováděny se zřejmou opatrností, aby nedošlo k poškození nebo sesunutí sousedních konstrukcí. Doporučujeme základové pasy provádět po částech. Je tedy nutné spojit výkopové práce s betonováním základů. Začít v rozích a postupně betonovat základy po maximálně metrových úsecích.. Základové pasy šířky 600 mm budou provedeny do hloubky 1200 mm od upraveného terénu. Základy jsou zateplené do hloubky 800 mm od UT. Svislé nosné konstrukce jsou zděné z prefabrikovaných cihelných bloků Porotherm 30 Profi tl. 300 mm, opatřené železobetonovým věncem o výšce 200 mm pod stropem. Stěny jsou zateplené pěnovým polystyrenem tl. 100 mm. Fasáda je omítnuta silikátovou omítkou na perlince. Součinitel prostupu tepla je 0,23 W/(m2 K). Vodorovné nosné konstrukce jsou řešeny jako spřažená konstrukce z ocelových nosníků IPE 200 á 1,2 m na rozpon 4,5-5,8 m a pro menší rozpony IPE 160 á 1,5 m, trapézového plechu TR 60/235 - tl. 0,75 mm uloženého na spodní přírubu nosníků a bet.desky tl. 40 mm beton tř. C 20/25 se sítí KARI 5-150/150 mm. Na betonové desce je uložena kročejová izolace po horní přírubu nosníků (IPE 200, u IPE 160 je kročejová izolace ještě 40 mm nad nosníky). Kročejová izolace z desek z minerální vaty je opatřena separační vrstvou z asfaltové 5

7 lepenky A 330 H, na níž je provedena anhydritová samonivelační vrstva tl. 40 mm. Jako nášlapná vrstva je použita dlažba a v podkroví laminátová plovoucí podlaha. Schodiště nejsou v přístavbě řešeny, jako vertikálních komunikací jsou využity schodiště ve stávající části rodinného domu. Příčky jsou provedeny z SDK na hliníkových profilech izolované zvukovou izolací z minerální vaty. Střecha kombinovaný krov vaznicové soustavy. Mezilehlé vaznice jsou z ocelových válcovaných profilů 2 x U 160 uloženy ve štítových stěnách. Vrcholová vaznice je dřevěná 140/180 mm také uložená na štítových stěnách. Krokve 100/200 mm jsou spojeny ve vrcholech. Kleštiny 60/160 mm jsou použity pouze u štítů. Sloupky vikýře mají průřez 120/120 mm a vaznice vikýře 140/160 mm. Skladba střešního pláště z int. do ext. - SDK, parozábrana, minerální vata tl. 30 mm + hliníkové C profily 30 mm, krokve 100/200 + minerální vata 200 mm, pojistná hydroizolace, latě, kontralatě, betonová střešní krytina KM Beta. Součinitel prostupu tepla = 0,156 W/(m2 K). Podlahy v 1. PP, 1. NP a 2.PP je použita jako nášlápná vrstva dlažba dle výběru investora. V podkroví je laminátová plovoucí podlaha dle výběru investora. Výplně otvorů plastová okna bílá, zasklená izolačním dvojsklem. Šestikomorové rámy o stavební hloubce rámu 70 mm. Součinitel prostupu tepla maximálně 1,1 W/(m2 K). Vnitřní povrchové úpravy - Obvodové stěny budou v interiéru omítnuty jádrovou omítkou, stočenou filcovým hladítkem a opatřeny bílou malbou. Okenní parapety budou bílé plastové. Sádrokartonové příčky budou vytmeleny a opatřeny bílou malbou. Tepelné izolace fasáda je zateplena pěnovým polystyrenem tl. 100 mm. Základy jsou zatepleny do hl. 800 mm od UT extrudovaným polystyrenem tl. 100 mm. Krov je zateplen minerální vatou ISOVER UNIROL PROFI tl mm (nebo podle dodavatele, ale součinitel tepelné vodivosti izolace nesmí překročit hodnotu 0,33 W/mK). Hydroizolace základová deska je opatřena penetračním nátěrem a opatřena izolací proti zemní vlhkosti ve formě natavitelných asfaltových pásů dle dodavatele. Podhledy - Stropy budou obloženy sádrokartonovými deskami kotvenými přímo do trapézového plechu. Stropy budou vytmeleny, vybroušeny a opatřeny bílou malbou. 6

8 Zámečnické výrobky ocelové zárubně MONTKOV ZHtm do zdiva a Shtm do SDK příček budou opatřeny bílým em. Klempířské výrobky veškeré venkovní oplechování je provedeno z pozinkovaného plechu opatřeného nátěrem v barvě RAL 3011 (podle stávajícího oplechování). Vnitřní vybavení objektu V mistnostech budou osazeny radiátory dle projektu ústředního vytápění. Jiné vnitřní vybavení není předmětem projektu. g) STAVEBNÍ FYZIKA tepelná technika, osvětlení, oslunění, akustika, hluk, vibrace popis řešení, výpis použitých norem Budova byla navržena tak, aby spotřeba energie jejím provozem byla co nejnižší. Energetická náročnost je ovlivněna tvarem budovy, dispozičním a konstrukčním řešením, orientací ke světovým stranám a velikostí oken. Při návrhu byly respektovány klimatické podmínky lokality města Brna. Součinitel prostupu tepla je u všech konstrukcí navržen na doporučených hodnotách. Svislé nosné konstrukce -součinitel prostupu tepla U = 0,23 W/(m2 K), U rec,20 = 0,25 W/(m2 K) U U rec,20 Střecha součinitel prostupu tepla U = 0,156 W/(m2 K). U rec,20 = 0,16 W/(m2 K) U U rec,20 Okna a dveře - U 1,1 W/(m2 K) 7

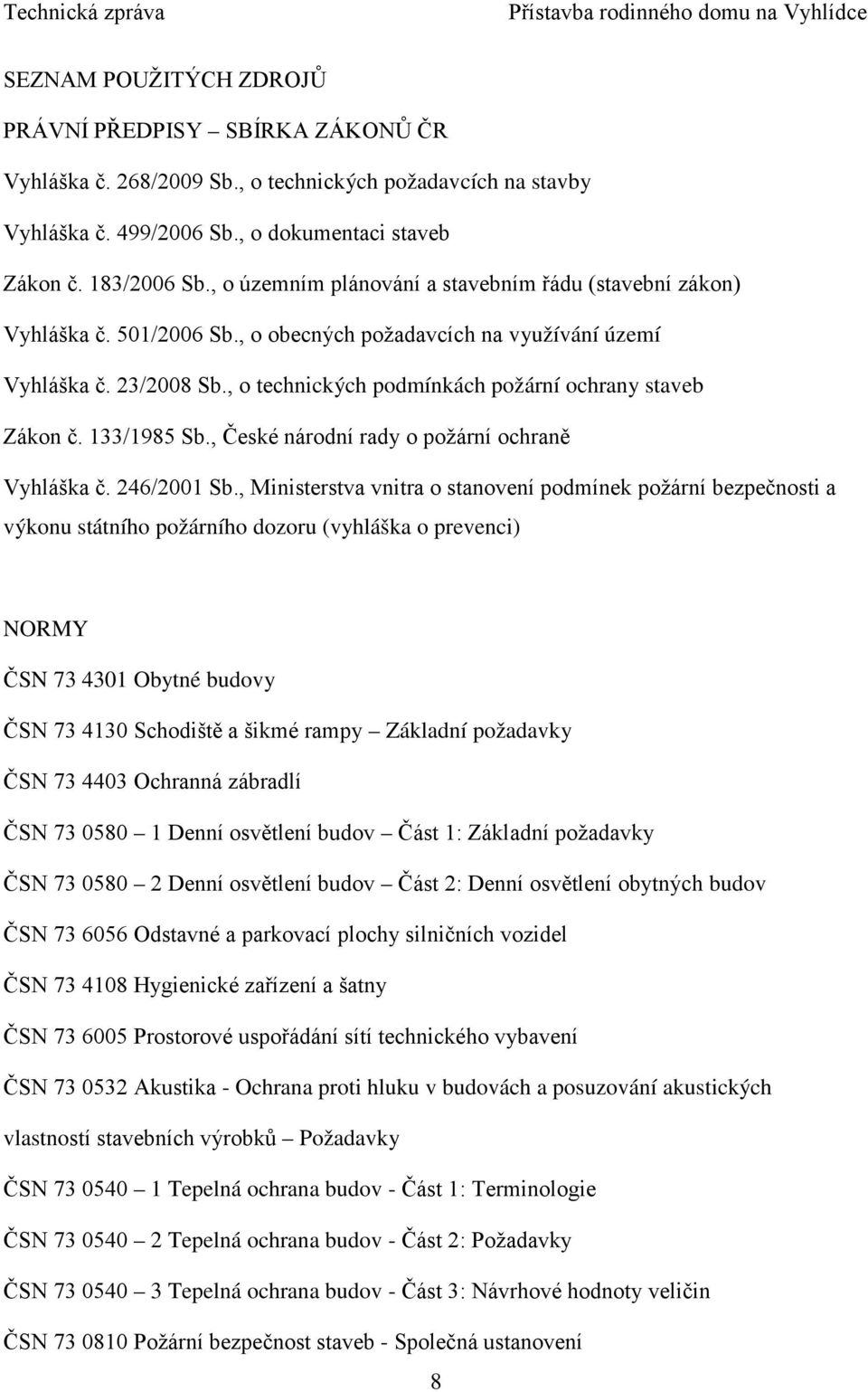

9 SEZNAM POUŽITÝCH ZDROJŮ PRÁVNÍ PŘEDPISY SBÍRKA ZÁKONŮ ČR Vyhláška č. 268/2009 Sb., o technických požadavcích na stavby Vyhláška č. 499/2006 Sb., o dokumentaci staveb Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) Vyhláška č. 501/2006 Sb., o obecných požadavcích na využívání území Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb Zákon č. 133/1985 Sb., České národní rady o požární ochraně Vyhláška č. 246/2001 Sb., Ministerstva vnitra o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o prevenci) NORMY ČSN Obytné budovy ČSN Schodiště a šikmé rampy Základní požadavky ČSN Ochranná zábradlí ČSN Denní osvětlení budov Část 1: Základní požadavky ČSN Denní osvětlení budov Část 2: Denní osvětlení obytných budov ČSN Odstavné a parkovací plochy silničních vozidel ČSN Hygienické zařízení a šatny ČSN Prostorové uspořádání sítí technického vybavení ČSN Akustika - Ochrana proti hluku v budovách a posuzování akustických vlastností stavebních výrobků Požadavky ČSN Tepelná ochrana budov - Část 1: Terminologie ČSN Tepelná ochrana budov - Část 2: Požadavky ČSN Tepelná ochrana budov - Část 3: Návrhové hodnoty veličin ČSN Požární bezpečnost staveb - Společná ustanovení 8

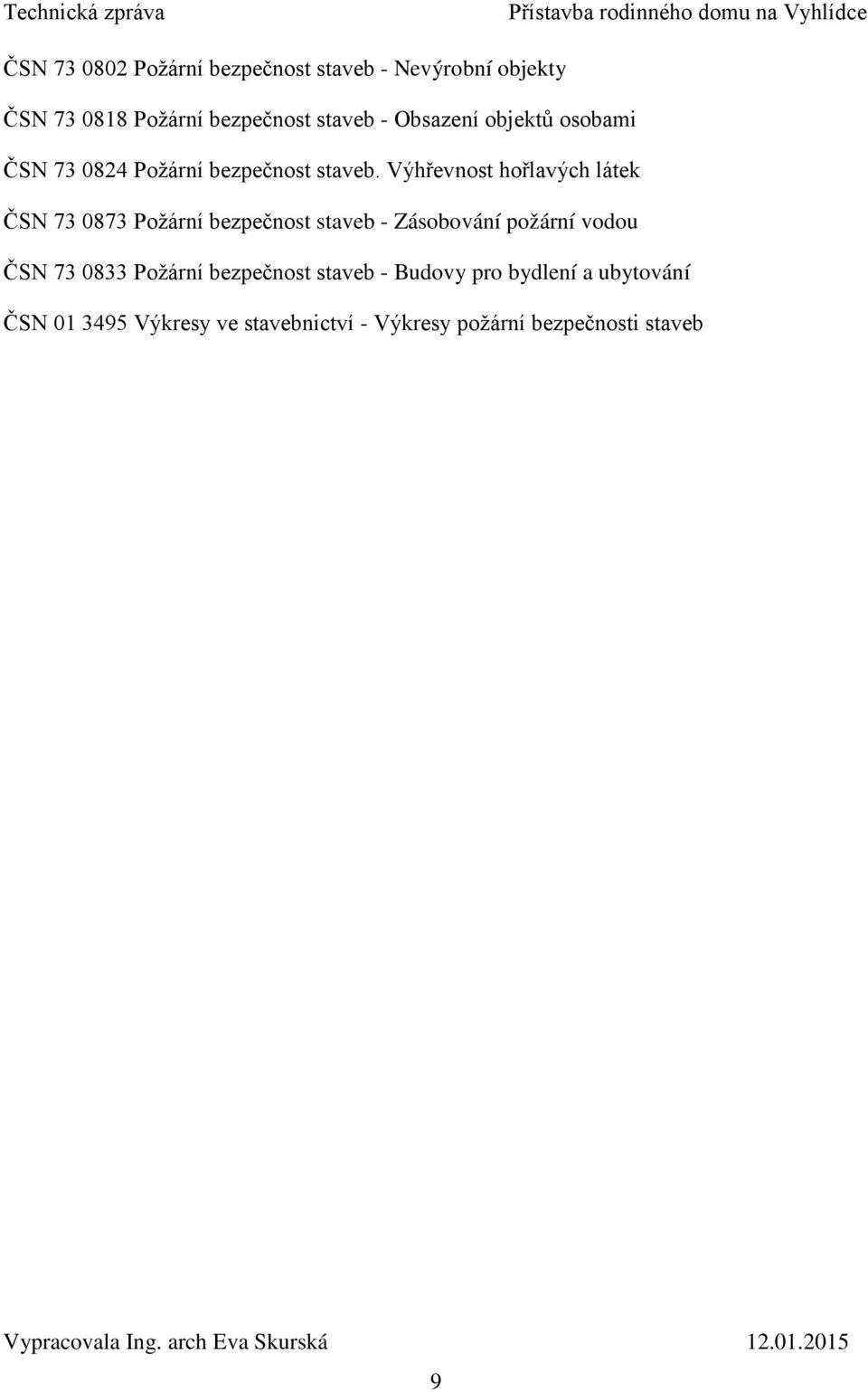

10 ČSN Požární bezpečnost staveb - Nevýrobní objekty ČSN Požární bezpečnost staveb - Obsazení objektů osobami ČSN Požární bezpečnost staveb. Výhřevnost hořlavých látek ČSN Požární bezpečnost staveb - Zásobování požární vodou ČSN Požární bezpečnost staveb - Budovy pro bydlení a ubytování ČSN Výkresy ve stavebnictví - Výkresy požární bezpečnosti staveb Vypracovala Ing. arch Eva Skurská
