1 Veřejná zakázka: Vestavba nových oddělení MŠ do objektu ZŠ Smolkova v Praze 12 II. Etapa projektová dokumentace Název akce: Úprava a revitalizace zahrady parc. č. 884/1, k.ú. Kamýk ZŠ a MŠ Smolkova v Praze 12 OBJEKT č.3 - PERGOLA Vypracoval: Datum: Index: Kopie:

Etapa projektová dokumentace Název akce: Úprava a revitalizace

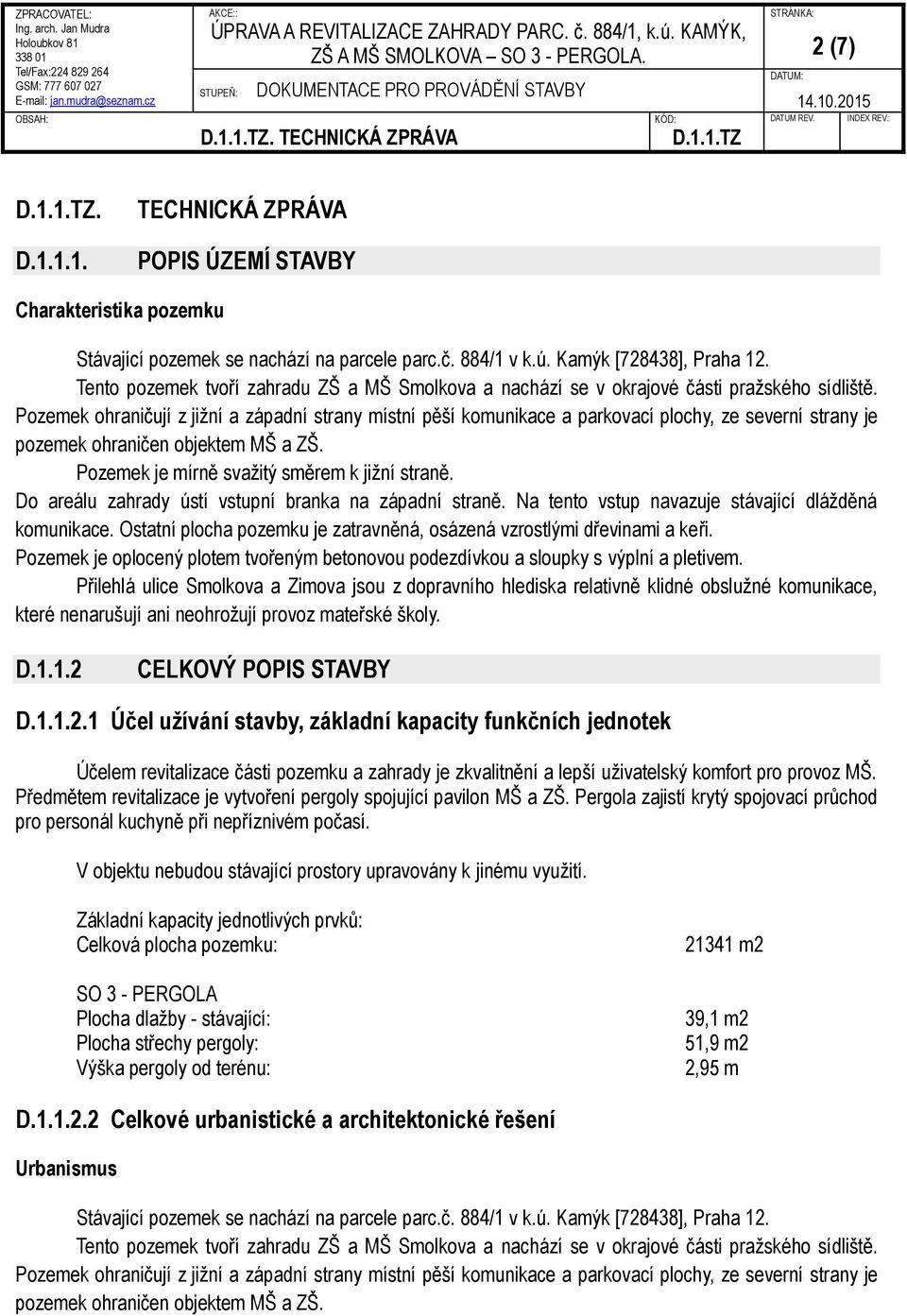

2 2 (7). D TECHNICKÁ ZPRÁVA POPIS ÚZEMÍ STAVBY Charakteristika pozemku Stávající pozemek se nachází na parcele parc.č. 884/1 v k.ú. Kamýk [728438], Praha 12. Tento pozemek tvoří zahradu ZŠ a MŠ Smolkova a nachází se v okrajové části pražského sídliště. Pozemek ohraničují z jižní a západní strany místní pěší komunikace a parkovací plochy, ze severní strany je pozemek ohraničen objektem MŠ a ZŠ. Pozemek je mírně svažitý směrem k jižní straně. Do areálu zahrady ústí vstupní branka na západní straně. Na tento vstup navazuje stávající dlážděná komunikace. Ostatní plocha pozemku je zatravněná, osázená vzrostlými dřevinami a keři. Pozemek je oplocený plotem tvořeným betonovou podezdívkou a sloupky s výplní a pletivem. Přilehlá ulice Smolkova a Zimova jsou z dopravního hlediska relativně klidné obslužné komunikace, které nenarušují ani neohrožují provoz mateřské školy. D CELKOVÝ POPIS STAVBY D Účel užívání stavby, základní kapacity funkčních jednotek Účelem revitalizace části pozemku a zahrady je zkvalitnění a lepší uživatelský komfort pro provoz MŠ. Předmětem revitalizace je vytvoření pergoly spojující pavilon MŠ a ZŠ. Pergola zajistí krytý spojovací průchod pro personál kuchyně při nepříznivém počasí. V objektu nebudou stávající prostory upravovány k jinému využití. Základní kapacity jednotlivých prvků: Celková plocha pozemku: SO 3 - PERGOLA Plocha dlažby - stávající: Plocha střechy pergoly: Výška pergoly od terénu: m2 39,1 m2 51,9 m2 2,95 m D Celkové urbanistické a architektonické řešení Urbanismus Stávající pozemek se nachází na parcele parc.č. 884/1 v k.ú. Kamýk [728438], Praha 12. Tento pozemek tvoří zahradu ZŠ a MŠ Smolkova a nachází se v okrajové části pražského sídliště. Pozemek ohraničují z jižní a západní strany místní pěší komunikace a parkovací plochy, ze severní strany je pozemek ohraničen objektem MŠ a ZŠ.

Pozemek ohraničují z jižní a západní strany místní pěší komunikace a parkovací plochy, ze severní strany je pozemek ohraničen objektem MŠ a ZŠ. Pozemek je mírně svažitý směrem k jižní straně.

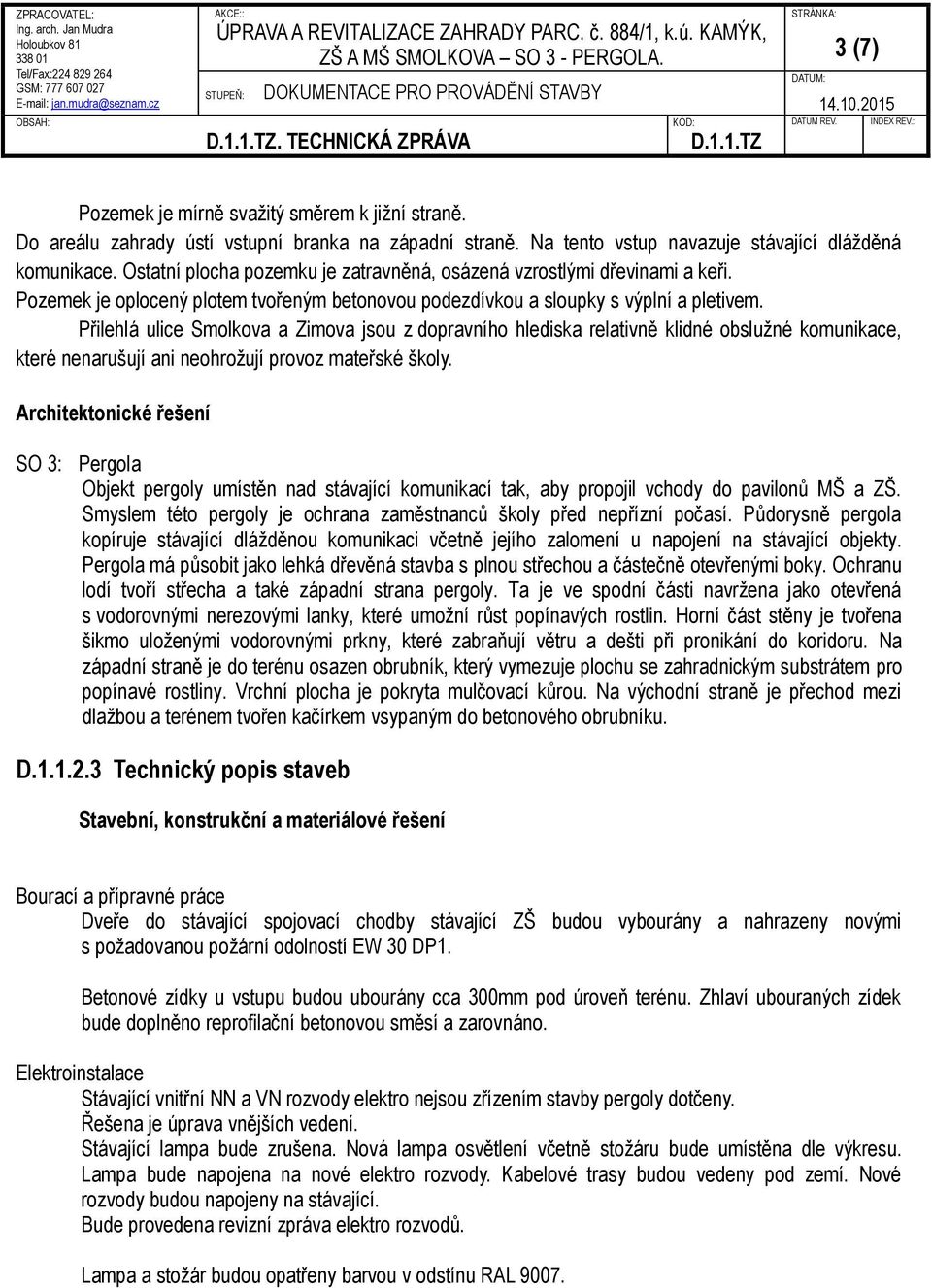

3 3 (7) Pozemek je mírně svažitý směrem k jižní straně. Do areálu zahrady ústí vstupní branka na západní straně. Na tento vstup navazuje stávající dlážděná komunikace. Ostatní plocha pozemku je zatravněná, osázená vzrostlými dřevinami a keři. Pozemek je oplocený plotem tvořeným betonovou podezdívkou a sloupky s výplní a pletivem. Přilehlá ulice Smolkova a Zimova jsou z dopravního hlediska relativně klidné obslužné komunikace, které nenarušují ani neohrožují provoz mateřské školy. Architektonické řešení SO 3: Pergola Objekt pergoly umístěn nad stávající komunikací tak, aby propojil vchody do pavilonů MŠ a ZŠ. Smyslem této pergoly je ochrana zaměstnanců školy před nepřízní počasí. Půdorysně pergola kopíruje stávající dlážděnou komunikaci včetně jejího zalomení u napojení na stávající objekty. Pergola má působit jako lehká dřevěná stavba s plnou střechou a částečně otevřenými boky. Ochranu lodí tvoří střecha a také západní strana pergoly. Ta je ve spodní části navržena jako otevřená s vodorovnými nerezovými lanky, které umožní růst popínavých rostlin. Horní část stěny je tvořena šikmo uloženými vodorovnými prkny, které zabraňují větru a dešti při pronikání do koridoru. Na západní straně je do terénu osazen obrubník, který vymezuje plochu se zahradnickým substrátem pro popínavé rostliny. Vrchní plocha je pokryta mulčovací kůrou. Na východní straně je přechod mezi dlažbou a terénem tvořen kačírkem vsypaným do betonového obrubníku. D Technický popis staveb Stavební, konstrukční a materiálové řešení Bourací a přípravné práce Dveře do stávající spojovací chodby stávající ZŠ budou vybourány a nahrazeny novými s požadovanou požární odolností EW 30 DP1. Betonové zídky u vstupu budou ubourány cca 300mm pod úroveň terénu. Zhlaví ubouraných zídek bude doplněno reprofilační betonovou směsí a zarovnáno. Elektroinstalace Stávající vnitřní NN a VN rozvody elektro nejsou zřízením stavby pergoly dotčeny. Řešena je úprava vnějších vedení. Stávající lampa bude zrušena. Nová lampa osvětlení včetně stožáru bude umístěna dle výkresu. Lampa bude napojena na nové elektro rozvody. Kabelové trasy budou vedeny pod zemí. Nové rozvody budou napojeny na stávající. Bude provedena revizní zpráva elektro rozvodů. Lampa a stožár budou opatřeny barvou v odstínu RAL 9007.

Přilehlá ulice Smolkova a Zimova jsou z dopravního hlediska relativně klidné obslužné komunikace, které nenarušují ani neohrožují provoz mateřské školy.

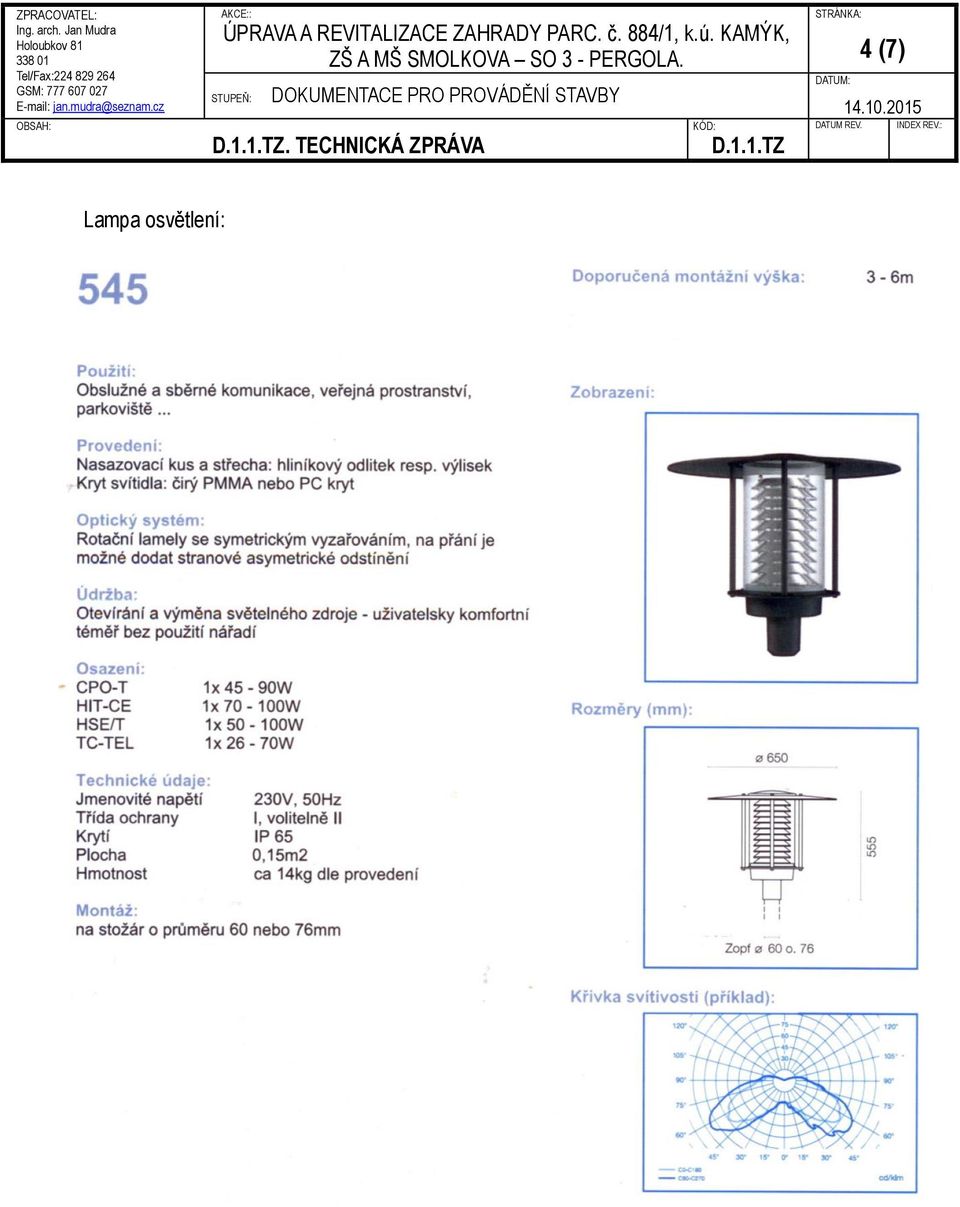

4 4 (7) Lampa osvětlení:

5 5 (7) Stožár osvětlení: SO 3: Pergola Vzhledem k násypu, který tvoří podklad pro pěší komunikaci pod pergolu je založení navrženo na průběžných podélných pasech. Spodní část základových pasů je tvořena prostým betonem cca 300 x 300 mm. Na tento pas budou vystavěny 2 vrstvy betonových tvarovek ztraceného bednění prolitého betonem a vyplněného armaturou. Pergola je tvořena soustavou dřevěných rámů, které jsou kotveny přes ocelovou tyč do základu. Rámy mají v horní části ocelové vzpěry, které zajišťují stabilitu v příčném směru. V podélném směru bude konstrukce stabilizována prkenným podhledem a krajními fošnami. Střecha je navržena jako pultová tvořena OSB deskami nakloněnými k západní straně pergoly. Krytina je tvořena titanzinkovým plechem. Klempířské prvky, žlaby, svody, oplechování budou provedeny také z titanzinku. Dřevěné prvky jsou navrženy ze sibiřského modřínu. Povrchová úprava bude tvořena impregnací v přírodním odstínu. Veškeré ocelové prvky budou žárově zinkovány. V části napojení na nový pavilon MŠ bude provedeno poslední pole pergoly otvíravé z důvodu požárního úniku. Viz PBŘ.

Pergola je tvořena soustavou dřevěných rámů, které jsou kotveny přes ocelovou tyč do základu. Rámy mají v horní části ocelové vzpěry, které zajišťují stabilitu v příčném směru.

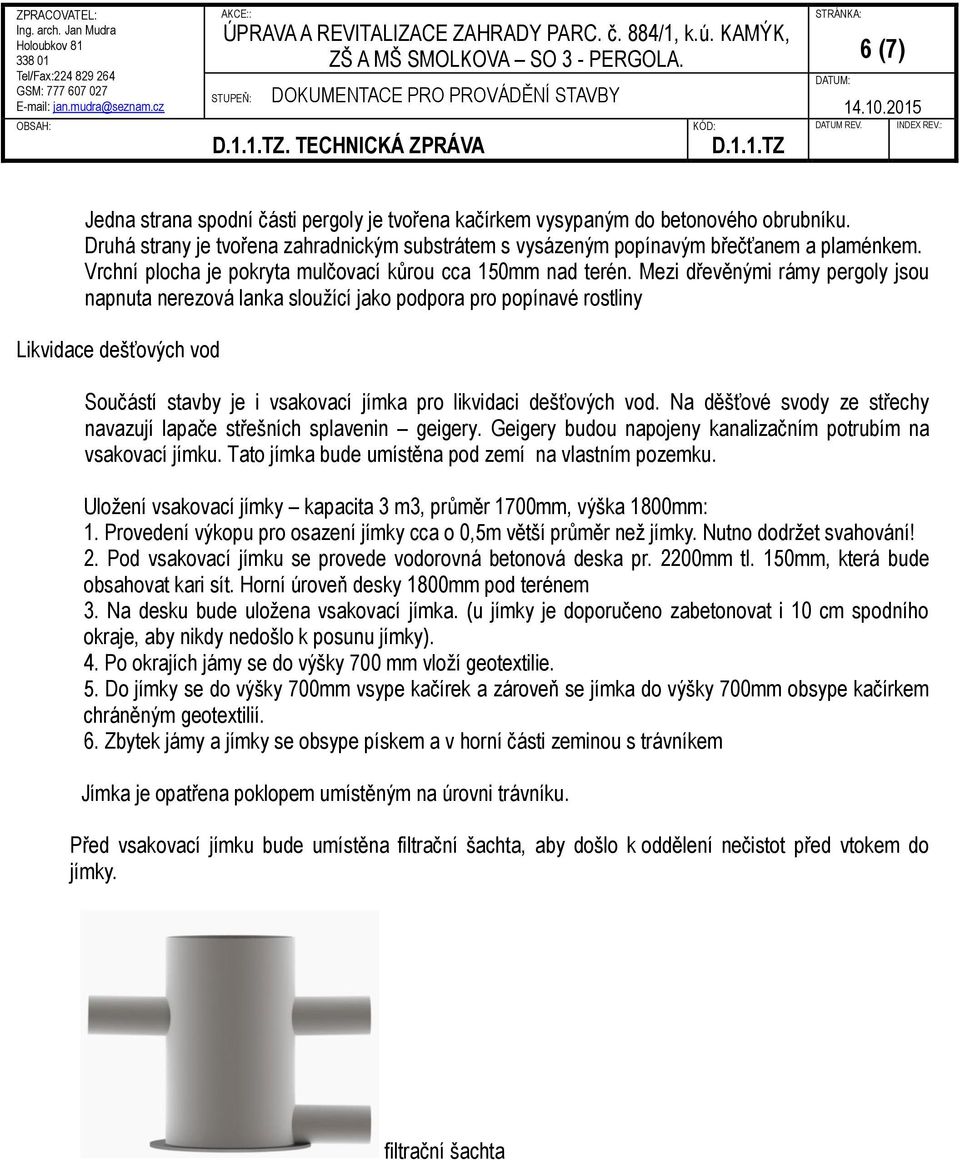

6 6 (7) Jedna strana spodní části pergoly je tvořena kačírkem vysypaným do betonového obrubníku. Druhá strany je tvořena zahradnickým substrátem s vysázeným popínavým břečťanem a plaménkem. Vrchní plocha je pokryta mulčovací kůrou cca 150mm nad terén. Mezi dřevěnými rámy pergoly jsou napnuta nerezová lanka sloužící jako podpora pro popínavé rostliny Likvidace dešťových vod Součástí stavby je i vsakovací jímka pro likvidaci dešťových vod. Na děšťové svody ze střechy navazují lapače střešních splavenin geigery. Geigery budou napojeny kanalizačním potrubím na vsakovací jímku. Tato jímka bude umístěna pod zemí na vlastním pozemku. Uložení vsakovací jímky kapacita 3 m3, průměr 1700mm, výška 1800mm: 1. Provedení výkopu pro osazení jímky cca o 0,5m větší průměr než jímky. Nutno dodržet svahování! 2. Pod vsakovací jímku se provede vodorovná betonová deska pr. 2200mm tl. 150mm, která bude obsahovat kari sít. Horní úroveň desky 1800mm pod terénem 3. Na desku bude uložena vsakovací jímka. (u jímky je doporučeno zabetonovat i 10 cm spodního okraje, aby nikdy nedošlo k posunu jímky). 4. Po okrajích jámy se do výšky 700 mm vloží geotextilie. 5. Do jímky se do výšky 700mm vsype kačírek a zároveň se jímka do výšky 700mm obsype kačírkem chráněným geotextilií. 6. Zbytek jámy a jímky se obsype pískem a v horní části zeminou s trávníkem Jímka je opatřena poklopem umístěným na úrovni trávníku. Před vsakovací jímku bude umístěna filtrační šachta, aby došlo k oddělení nečistot před vtokem do jímky. filtrační šachta

Mezi dřevěnými rámy pergoly jsou napnuta nerezová lanka sloužící jako podpora pro popínavé rostliny Likvidace dešťových vod Součástí stavby je i vsakovací jímka pro likvidaci dešťových vod.

7 7 (7) Schéma uložení jímky: V Praze dne
