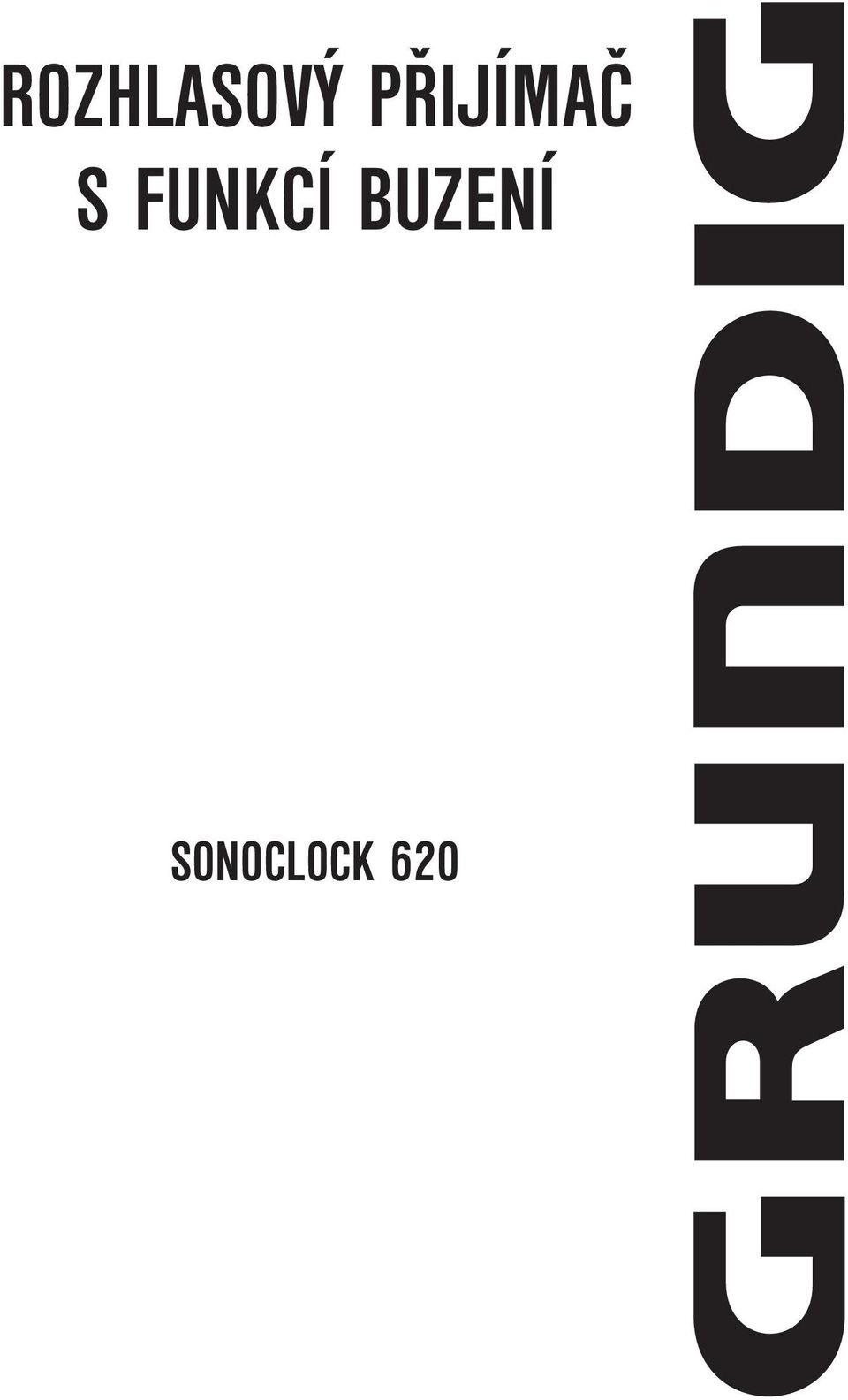

1 ROZHLASOVÝ PŘIJÍMAČ S FUNKCÍ BUZENÍ SONOCLOCK 620

2 BEZPEČNOST, OBECNÉ INFORMACE Bezpečnost Aby Vám přístroj správně fungoval a poskytoval zábavu po dlouhou dobu, dodržujte prosím následující pokyny: Tento přístroj byl navržen pro příjem rozhlasového signálu. Jakékoliv jiné použití přístroje je výslovně zakázáno. Chraňte přístroj před vlivy vlhkosti. Berte prosím při umístění přístroje v úvahu, že povrch nábytku je opatřen různými typy laků a plastických hmot, z nichž většina obsahuje chemické přísady. Tyto přísady mohou, kromě jiného, narušit materiál skříně přístroje. Uvolněné látky potom mohou zanechat na povrchu nábytku trvalé nebo obtížně odstranitelné stopy. Pro čištění nepoužívejte čistící prostředky, mohou poškodit skříň přístroje. Pro čištění postačí kousek čisté navlhčené kůže. Přístroj neotvírejte. Výrobce neručí za poškození v důsledku nesprávného zacházení s přístrojem. Výrobní štítek je umístěn na spodní straně přístroje. Obecné informace Přístroj je odrušen v souladu s příslušnými směrnicemi EU. Přístroj splňuje evropské směrnice 89/336/EEC, 73/23/EEC a 93/68/EEC. Přístroj splňuje dále podmínky bezpečnostní normy VDE 0860 a tím i mezinárodní bezpečnostní normy IEC 65. Technická data Napájení: Výstup: Frekvenční rozsah: Rozměry a hmotnost: 230 V, 50/60 Hz DIN 45324, 10% THD 800 mw FM 87,5 108,0 MHz 185 mm (šířka) x 70 mm (výška) x 170 mm (hloubka), hmotnost cca 0,7 kg Pro životní prostředí Množství obalového materiálu Vašeho přístroje bylo omezeno na minimum. Pro balení byly použity dva druhy materiálu: lepenka (krabice přístroje) a polyetylén (sáček obalu). Pro likvidaci obalového materiálu dodržujte místní předpisy pro zpracování odpadu. Technické a vzhledové změny vyhrazeny! 1

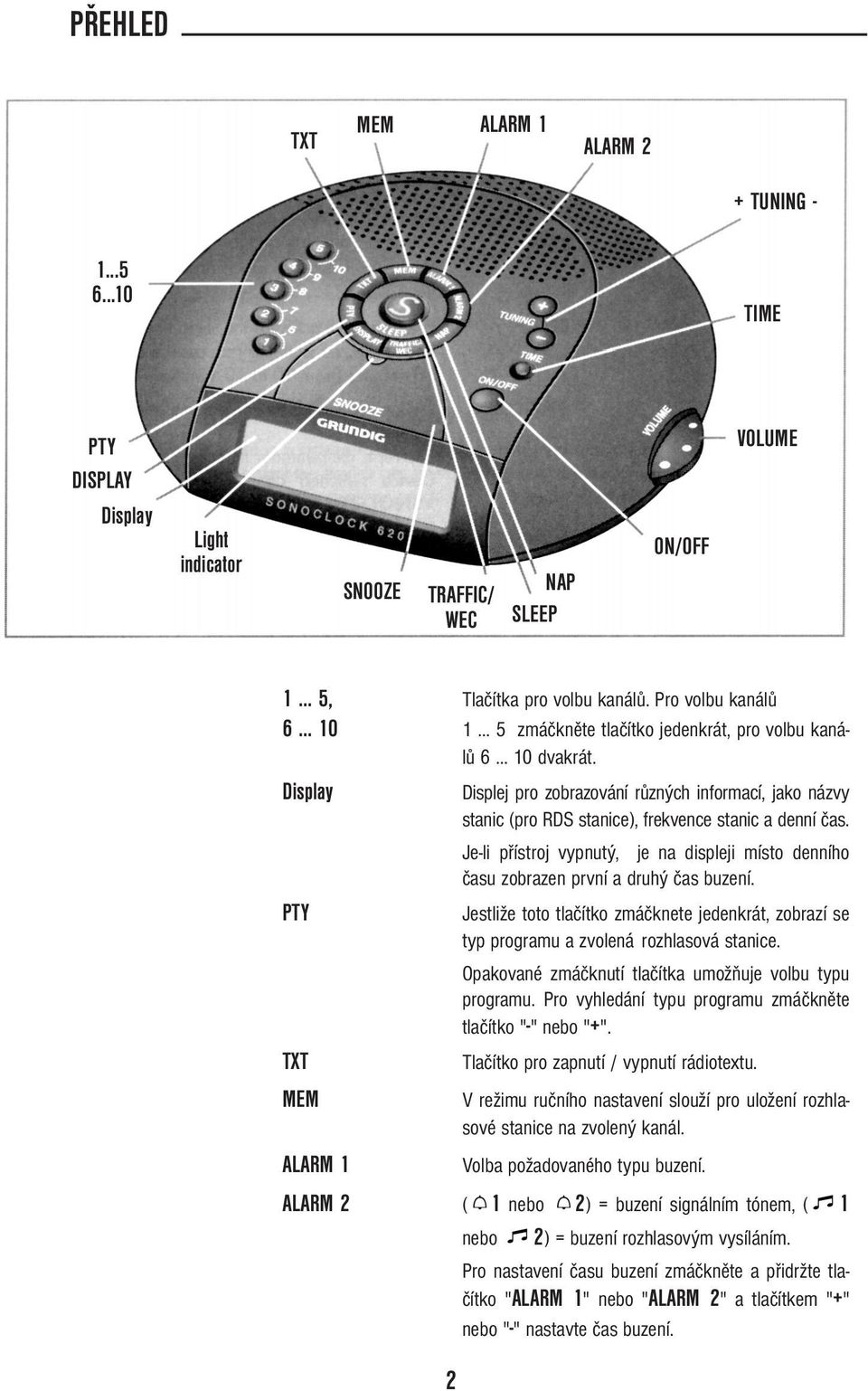

3 PŘEHLED TXT MEM ALARM 1 ALARM 2 + TUNING TIME PTY DISPLAY Display Light indicator SNOOZE TRAFFIC/ WEC NAP SLEEP ON/OFF VOLUME 1 5, Tlačítka pro volbu kanálů. Pro volbu kanálů zmáčkněte tlačítko jedenkrát, pro volbu kanálů 6 10 dvakrát. Display Displej pro zobrazování různých informací, jako názvy stanic (pro RDS stanice), frekvence stanic a denní čas. Je-li přístroj vypnutý, je na displeji místo denního času zobrazen první a druhý čas buzení. PTY Jestliže toto tlačítko zmáčknete jedenkrát, zobrazí se typ programu a zvolená rozhlasová stanice. Opakované zmáčknutí tlačítka umožňuje volbu typu programu. Pro vyhledání typu programu zmáčkněte tlačítko "-" nebo "+". TXT Tlačítko pro zapnutí / vypnutí rádiotextu. MEM V režimu ručního nastavení slouží pro uložení rozhlasové stanice na zvolený kanál. ALARM 1 Volba požadovaného typu buzení. ALARM 2 ( 1 nebo 2) = buzení signálním tónem, ( 1 nebo 2) = buzení rozhlasovým vysíláním. Pro nastavení času buzení zmáčkněte a přidržte tlačítko "ALARM 1" nebo "ALARM 2" a tlačítkem "+" nebo "-" nastavte čas buzení. 2

4 PŘEHLED NAP TRAFFIC / WEC SLEEP SNOOZE Světelný indikátor První zmáčknutí aktivuje časovač pro připomenutí. Každé další zmáčknutí tlačítka prodlouží dobu pro aktivaci časovače o 10 min. (max. 120 min.). Při zapnutém přístroji: aktivace pohotovostního režimu pro příjem dopravních informací. Při vypnutém přístroji: vypíná buzení během víkendu. První zmáčknutí aktivuje časovač pro vypnutí rozhlasového přijímače. Každé další zmáčknutí tlačítka zkrátí dobu pro vypnutí stanice o 10 min. (rozsah min.). Při zapnutém přístroji: přeruší buzení na cca 5 min. Dále přeruší časovač pro připomenutí a časovač pro vypnutí rozhlasového přijímače. Při vypnutém přístroji: slouží pro nastavení dne. Přidržte tlačítko "SNOOZE" a tlačítkem "+" nebo "-" nastavte den. Indikátor svítí, je-li aktivován časovač pro připomenutí. Indikátor bliká, je-li aktivní funkce "SNOOZE". + TUNING - Slouží pro ruční ladění stanic, nastavení denního času a časů buzení. ON / OFF TIME VOLUME Zapnutí / vypnutí přístroje, ukončuje funkci buzení pro aktuální den, ukončuje funkci časovače pro připomenutí. Při zapnutém přístroji: zapíná / vypíná automatickou aktualizaci času. Při vypnutém přístroji: slouží pro nastavení denního času. Přidržte tlačítko "TIME" a tlačítkem "+" nebo "-" nastavte denní čas. Nastavení hlasitosti. Zadní strana přístroje Zdířka pro konektor sluchátek (φ 3,5 mm). Při zasunutí konektoru se vypnou reproduktory přístroje. Síťový kabel Spodní strana přístroje RESET Obnoví originální nastavení přístroje. Prostor pro zálohovací baterie. 3

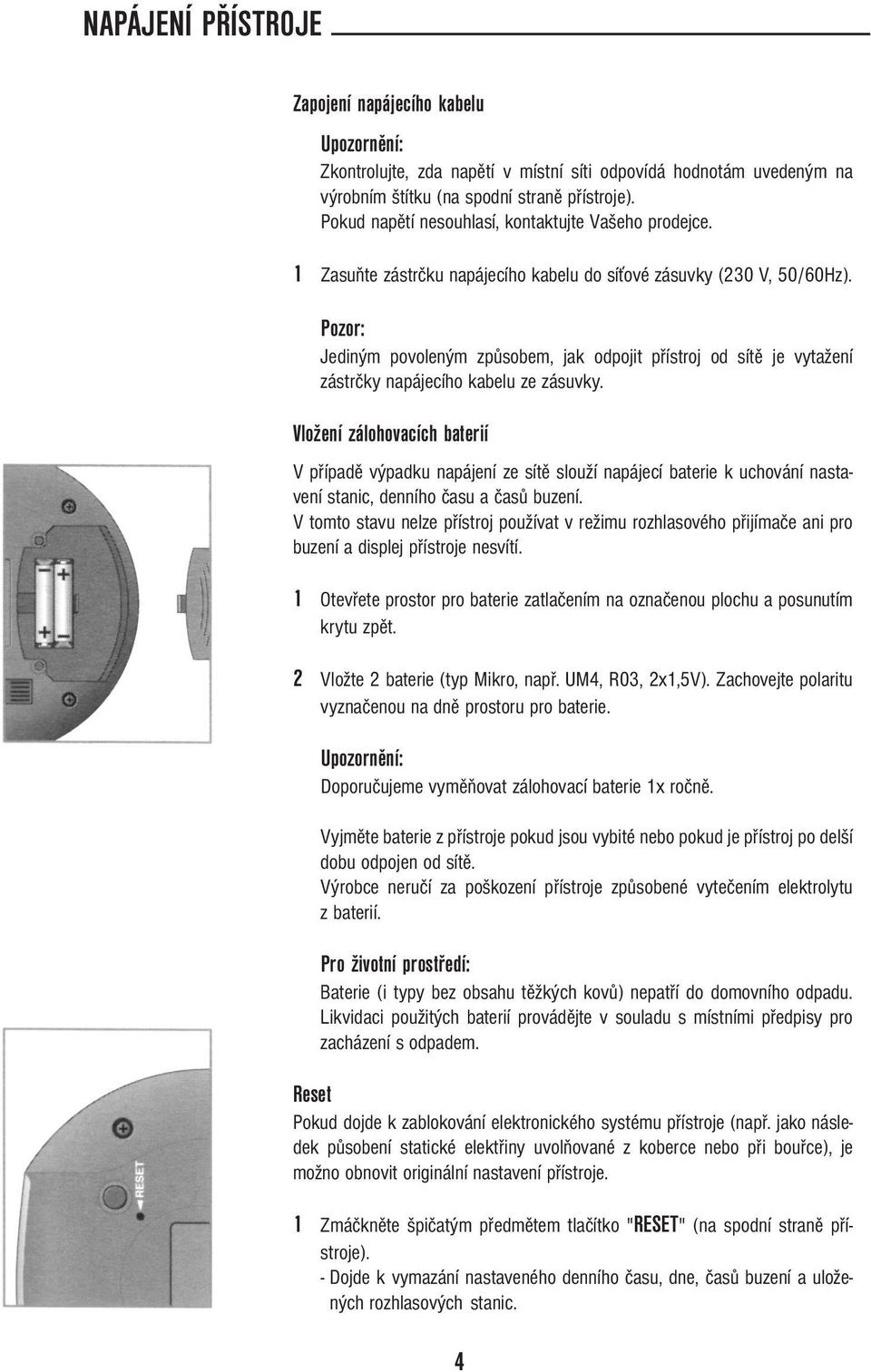

5 NAPÁJENÍ PŘÍSTROJE Zapojení napájecího kabelu Zkontrolujte, zda napětí v místní síti odpovídá hodnotám uvedeným na výrobním štítku (na spodní straně přístroje). Pokud napětí nesouhlasí, kontaktujte Vašeho prodejce. 1 Zasuňte zástrčku napájecího kabelu do síťové zásuvky (230 V, 50/60Hz). Pozor: Jediným povoleným způsobem, jak odpojit přístroj od sítě je vytažení zástrčky napájecího kabelu ze zásuvky. Vložení zálohovacích baterií V případě výpadku napájení ze sítě slouží napájecí baterie k uchování nastavení stanic, denního času a časů buzení. V tomto stavu nelze přístroj používat v režimu rozhlasového přijímače ani pro buzení a displej přístroje nesvítí. 1 Otevřete prostor pro baterie zatlačením na označenou plochu a posunutím krytu zpět. 2 Vložte 2 baterie (typ Mikro, např. UM4, R03, 2x1,5V). Zachovejte polaritu vyznačenou na dně prostoru pro baterie. Doporučujeme vyměňovat zálohovací baterie 1x ročně. Vyjměte baterie z přístroje pokud jsou vybité nebo pokud je přístroj po delší dobu odpojen od sítě. Výrobce neručí za poškození přístroje způsobené vytečením elektrolytu z baterií. Pro životní prostředí: Baterie (i typy bez obsahu těžkých kovů) nepatří do domovního odpadu. Likvidaci použitých baterií provádějte v souladu s místními předpisy pro zacházení s odpadem. Reset Pokud dojde k zablokování elektronického systému přístroje (např. jako následek působení statické elektřiny uvolňované z koberce nebo při bouřce), je možno obnovit originální nastavení přístroje. 1 Zmáčkněte špičatým předmětem tlačítko "RESET" (na spodní straně přístroje). - Dojde k vymazání nastaveného denního času, dne, časů buzení a uložených rozhlasových stanic. 4

6 INSTALACE Automatické nastavení Pro vypnutí automatického nastavování přístroje zmáčkněte tlačítko "MEM". 1 Po připojení přístroje Sonoclock na síť se na displeji zobrazí hlášení "SEARCHING FM PLEASE WAIT". - Přístroj začne automaticky prohledávat frekvenční rozsah. - Nalezené rozhlasové stanice se automaticky uloží. - Pokud stanice vysílá informace ve formátu RDS, uloží se do přístroje název stanice. - Po ukončení automatického nastavení se na displeji zobrazí hlášení a začne blikat symbol. Během nastavování je vypnut zvuk rozhlasového vysílání. 2 Přístroj nyní hledá některou RDS stanici vysílající časový signál RDS. Po nalezení stanice se v přístroji automaticky nastaví denní čas. Tento proces může trvat několik minut. - Na displeji se zobrazí symbol. 3 Zapněte přístroj tlačítkem "ON/OFF". Ruční nastavení Pokud na přístroji neproběhlo automatické nastavení stanic a denního času, např. v důsledku špatného příjmu, můžete provést nastavení ručně. Naladění rozhlasových stanic Váš přístroj je vybaven 10 kanály pro uložení rozhlasových stanic. 1 Zapněte přístroj tlačítkem "ON/OFF". 2 Zmáčkněte a přidržte tlačítko "+" nebo "-" (TUNING). Přístroj začne vyhledávat stanici. - Jakmile je nalezena rozhlasová stanice s dostatečně silným signálem, prohledávání se zastaví. - Můžete také nastavit frekvenci stanice krokově (s krokem 50 khz) krátkým mačkáním tlačítka "+" nebo "-" (TUNING). - Pokud příslušná stanice vysílá informace ve formátu RDS, zobrazí se na displeji a po krátké době se místo frekvence zobrazí název stanice. 3 Stanici uložte zmáčknutím tlačítka "MEM" (na displeji bliká "MEMORY") a během 8 s zadejte některým z tlačítek "1...10" pro nalezenou stanici požadovaný kanál. Zadání potvrďte tlačítkem "MEM". - Pro kanály 1 5 zmáčkněte tlačítko "1...10" jedenkrát, pro kanály 6 10 dvakrát. - Na displeji se zobrazí frekvence a zadaný kanál. Pro stanice RDS se po krátké prodlevě zobrazí název stanice. Indikátor "MEMORY" zhasne. 5

7 INSTALACE 4 Pro nastavení dalších stanic opakujte body 2 a 3. Pokud během 8 s nezadáte číslo kanálu, přeruší se zadávání. V tom případě zopakujte bod 3. Nastavení denního času Pokud přístroj nenastaví denní čas automaticky, zvolte tlačítkem "1 10" jiný kanál, na kterém je uložena RDS stanice. Na displeji začne blikat symbol. Jakmile přístroj identifikuje časový signál RDS, symbol začne svítit trvale. Pokud přístroj nemůže nastavit denní čas automaticky, musíte ho nastavit ručně. 1 Vypněte přístroj tlačítkem "ON/OFF". 2 Zmáčkněte a přidržte tlačítko "TIME". 3 Nastavte denní čas tlačítkem "+" nebo "-" (TUNING). - Pokud tlačítko "+" nebo "-" (TUNING) přidržíte, nastavování času se zrychlí. Nastavení dne 1 Vypněte přístroj tlačítkem "ON/OFF". 2 Zmáčkněte a přidržte tlačítko "SNOOZE". 3 Nastavte den tlačítkem "+" nebo "-" (TUNING). Zapnutí/vypnutí automatické aktualizace Automatickou aktualizaci denního času a dne můžete vypnout a opět zapnout. 1 Zapněte přístroj tlačítkem "ON/OFF". 2 Zmáčkněte tlačítko "TIME". - Indikátor zhasne, aktualizace je vypnuta. 3 Zmáčkněte tlačítko "TIME" znovu. - Indikátor aaa začne blikat. Jakmile přístroj identifikuje příští časový signál RDS, aktualizuje se v přístroji denní čas a den. 6

8 REŽIM ROZHLASOVÉHO PŘIJÍMAČE Po každém zmáčknutí tlačítka se na 10 s rozsvítí displej přístroje. Příjem rozhlasového vysílání Při vypnutém přístroji jsou na displeji zobrazeny aktuální denní čas a den. 1 Zapněte přístroj tlačítkem "ON/OFF". - Na displeji se zobrazí "FM" a frekvence nebo název stanice, krátce poté aktuální denní čas a den v týdnu. - Automaticky se aktivuje naposledy zvolená stanice. 2 Některým z tlačítek "1...10" zvolte požadovaný kanál. - Pro kanály 1 5 zmáčkněte tlačítko "1...10" jedenkrát, pro kanály 6 10 dvakrát. 3 Přístroj vypnete tlačítkem "ON/OFF". - Na displeji se zobrazí pozdrav "GOOD BYE" a krátce poté aktuální denní čas a den v týdnu. Nastavení hlasitosti 1 Pro nastavení hlasitosti slouží ovladač "VOLUME". Zobrazení informací Na displeji Vašeho přístroje je možno zobrazit informace o aktuálním denním čase a dni v týdnu, dále název a frekvence zvolené stanice. 1 Požadované informace zobrazíte tlačítkem "DISPLAY". Doplňkové funkce pro RDS stanice Dopravní informace RDS Mnoho RDS stanic poskytuje v pásmu FM také doplňkové dopravní informace. 1 Zvolte některým z tlačítek "1 10" požadovanou RDS stanici. - Na displeji se zobrazí a název stanice. 2 Dopravní informace aktivujete tlačítkem "TRAFFIC/WEC". - Pokud zvolená RDS stanice poskytuje dopravní informace, zobrazí se na displeji indikátor, v opačném případě se ozve signální tón. - Dopravní informace jsou přijímány s vyšší hlasitostí. - Pokud zvolená stanice neposkytuje dopravní informace, ale jiná stanice téhož jména tuto službu poskytuje, přepne se přístroj automaticky na tuto stanici po dobu vysílání dopravních informací a potom se přepne zpět na původní zvolenou stanici. 3 Funkci ukončíte opětovným zmáčknutím tlačítka "TRAFFIC/WEC". - Indikátory a "EON" zhasnou. 7

9 REŽIM ROZHLASOVÉHO PŘIJÍMAČE Rádiotext Některé RDS stanice vysílají tzv. "rádiotextové" informace. Jedná se o doplňkové informace o stanici a jejím programu. 1 Zvolte některým z tlačítek "1 10" požadovanou stanici. - Na displeji se zobrazí aaa a název stanice. 2 Aktivujte funkci rádiotextu zmáčknutím tlačítka "TXT". - Pokud zvolená RDS stanice vysílá rádiotext, zobrazí se na displeji indikátor "TEXT" a informace poskytované rádiotextem se zobrazí ve formě zprávy na displeji. Rychlost zobrazování hlášení na displeji je možno zvýšit přidržením tlačítka "TXT". Pokud zvolená RDS stanice nevysílá rádiotext, zobrazí se na displeji indikátor "NO TEXT" následovaný frekvencí stanice. 3 Funkci ukončíte opětovným zmáčknutím tlačítka "TXT". - Indikátor "TEXT" zhasne. Kódy PTY typů programů RDS umožňuje volit FM stanice dle typu programu. Je definováno celkem 16 typů programů. 1 Zvolte některým z tlačítek "1 10" požadovanou RDS stanici. - Na displeji se zobrazí a název stanice. 2 Aktivujte funkcí typů programů tlačítkem "PTY". - Na displeji se zobrazí indikátor "PTY" a typ programu zvolené stanice. 3 Zvolte typ programu opakovaným mačkáním tlačítka "PTY", dokud se na displeji nezobrazí požadovaný typ programu. 4 Spusťte během 5 s tlačítkem "+" nebo "-" (TUNING) hledání stanice. - Přístroj začne vyhledávat stanici se zvoleným typem programu. Hledání můžete přerušit tlačítkem "+" nebo "-" (TUNING). Zobrazení typu programu zvolené stanice 1 Zmáčkněte tlačítko "PTY". - Na displeji se zobrazí typ programu stanice nebo indikátor "NONE", pokud stanice momentálně nevysílá kód typu programu. - Na displeji se zobrazí typ indikátor "NO PTY", pokud stanice normálně nevysílá kód typu programu. 8

10 REŽIM BUDÍKU Nastavení času a typu buzení Na přístroji můžete zadat dva různé časy buzení a volit mezi dvěma typy buzení. Nastavení času buzení 1 Pro nastavení prvního času buzeni zmáčkněte a přidržte tlačítko "ALARM 1". - Na displeji se zobrazí nastavený čas buzení a indikátor "A1". 2 Tlačítkem "+" nebo "-" (TUNING) nastavte požadovaný čas buzení. 3 Uvolněte tlačítko "ALARM 1". Pro nastavení druhého času buzeni postup zopakujte s tlačítkem "ALARM 2". Buzení rozhlasovým vysíláním 1 Zapněte přístroj tlačítkem "ON/OFF". 2 Jedním z tlačítek "1 10" zvolte požadovaný kanál a ovladačem "VOLUME" nastavte hlasitost poslechu. 3 Vypněte přístroj tlačítkem "ON/OFF". 4 Opakovaným mačkáním tlačítka "ALARM 1" (dokud se na displeji nezobrazí 1) aktivujte první čas buzení. - Přístroj se přepne na první čas buzení a opět se vypne po 90 min. - Během buzení rozhlasovým vysíláním bliká na displeji indikátor 1. Pro nastavení druhého času buzeni postup zopakujte s tlačítkem "ALARM 2". Buzení signálním tónem 1 Vypněte přístroj tlačítkem "ON/OFF". 2 Opakovaným mačkáním tlačítka "ALARM 1" (dokud se na displeji nezobrazí 1) aktivujte první čas buzení. - Přístroj se přepne na první čas buzení signálním tónem s rostoucí hlasitostí. Signální tón se opět vypne max. po 90 min. - Během buzení signálním tónem bliká na displeji indikátor 2. Pro nastavení druhého času buzeni postup zopakujte s tlačítkem "ALARM 2". Signální tóny pro první a druhý čas buzení jsou odlišné. 9

11 REŽIM BUDÍKU Kontrola času buzení Můžete zkontrolovat oba časy buzení, aniž zrušíte nastavení funkce buzení. 1 Vypněte přístroj tlačítkem "ON/OFF". 2 Zmáčkněte tlačítko "DISPLAY". - Na displeji se zobrazí typ buzení, první čas buzení a indikátor "A1". 3 Zmáčkněte tlačítko "DISPLAY" podruhé. - Na displeji se zobrazí typ buzení, druhý čas buzení a indikátor "A2". Přerušení a opakování buzení Funkci buzení můžete přerušit nezávisle na zvoleném typu buzení. Po 5 minutách se signál buzení opět aktivuje. 1 Pro přerušení signálu buzení zmáčkněte tlačítko "SNOOZE". - Na displeji začne blikat 1 nebo 1 a dále začne blikat zelený indikátor tlačítka "SNOOZE". Funkci buzení můžete přerušit libovolně často během doby 90 min, kdy je buzení aktivní. Zrušení buzení pro aktuální den 1 Buzení zrušíte tlačítkem "ON/OFF". - Funkce buzení se tím zruší na celý den a budící signál se opět aktivuje následující den ve stejnou dobu. Vypnutí buzení na víkend Na víkend můžete funkci buzení vypnout. Dříve zadané časy buzení zůstanou uloženy. 1 Vypněte přístroj tlačítkem "ON/OFF". 2 Buzení vypnete tlačítkem "TRAFFIC/WEC" - Na displeji se zobrazí indikátor "WEC". 3 Opakovaným zmáčknutím tlačítka "TRAFFIC/WEC" funkci buzení opět aktivujete. - Indikátor "WEC" zhasne. Vypnutí funkce buzení 1 Mačkejte tlačítko "ALARM 1" nebo "ALARM 2", dokud nezhasne indikátor 1 nebo 1. - Funkce buzení se vypne, ale časy buzení zůstanou uloženy. Pro opětovnou aktivaci funkce buzení opět zmáčkněte tlačítko "ALARM 1" nebo "ALARM 2". 10

12 REŽIM ČASOVAČE Časovač pro vypnutí rozhlasového přijímače (usínání při hudbě) 1 Aktivujte funkci tlačítkem "SLEEP". - Na displeji se zobrazí indikátor "SLEEP 90" (max. nastavená doba) a symbol. 2 Tlačítkem "SLEEP" zadejte dobu, za kterou se přístroj má vypnout (v rozsahu min, s krokem 10 min.) - Po uplynutí nastavené doby se přístroj vypne. funkci "SLEEP" můžete předčasně přerušit tlačítkem "SNOOZE". Časovač pro připomenutí Přístroj můžete naprogramovat pro připomenutí v nastaveném čase signálním tónem. 1 Aktivujte funkci tlačítkem "NAP". - Na displeji se zobrazí indikátor "NAP 10" (min. nastavená doba). 2 Tlačítkem "NAP" zadejte dobu pro připomenutí (v rozsahu min, s krokem 10 min.) - Rozsvítí se zelený indikátor tlačítka "SNOOZE". - Po uplynutí nastavené doby se ozve signální tón (max. po dobu 90 min.). Tlačítkem "NAP" můžete zobrazit čas zbývající do připomenutí. Funkci můžete předčasně přerušit tlačítkem "SNOOZE". 3 Signální tón vypnete tlačítkem "ON/OFF". 11

13 Vyrobilo Z STUDIO Zlín, 2004
