1 P-SERIES PUMP COMPUTER USB INTERFACE PŘÍRUČKA PRO INSTALACI A NASTAVENÍ Science Instruments and Software, s.r.o PUB#: DI Rev. A

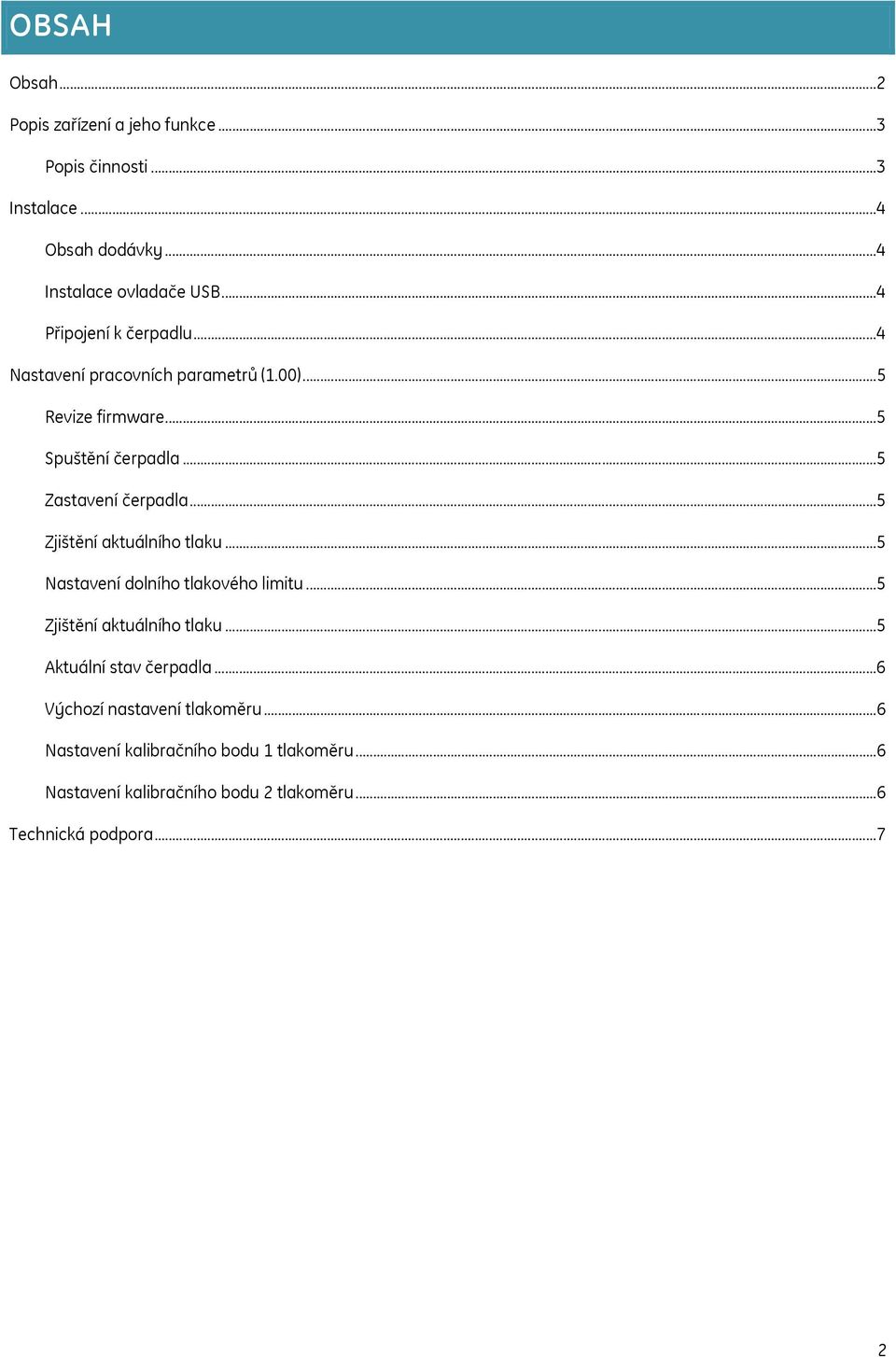

2 OBSAH Obsah...2 Popis zařízení a jeho funkce...3 Popis činnosti...3 Instalace...4 Obsah dodávky...4 Instalace ovladače USB...4 Připojení k čerpadlu...4 Nastavení pracovních parametrů (1.00)...5 Revize firmware...5 Spuštění čerpadla...5 Zastavení čerpadla...5 Zjištění aktuálního tlaku...5 Nastavení dolního tlakového limitu...5 Zjištění aktuálního tlaku...5 Aktuální stav čerpadla...6 Výchozí nastavení tlakoměru...6 Nastavení kalibračního bodu 1 tlakoměru...6 Nastavení kalibračního bodu 2 tlakoměru...6 Technická podpora...7 2

..5 Zjištění aktuálního tlaku...5 Nastavení dolního tlakového limitu...5 Zjištění aktuálního tlaku...5 Aktuální stav čerpadla.

3 POPIS ZAŘÍZENÍ A JEHO FUNKCE K čerpadlům Thermo Scientific (dříve Thermo Separation Products, TSP, Spectra-Physics) P serie není, s výjimkou originálního systémového software a systémového interface SN4000, k dispozici možnost jejich ovládání z počítače. SISW USB P-Series Interface tento handicap oblíbených a rozšířených čerpadel částečně eliminuje. Neumožňuji sice z počítače datastanice nastavovat průtok, ale přináší možnost spuštění a zastavení čerpadla, zjištění stavu Ready, kontrolu překročení tlakových limitů a kontinuální monitoring tlaku na čerpadle. Součástí dodávky P-Series Interface je Uni driver pro data systém Clarity (DataApex). Popsané funkce umožňují použit P-Series čerpadla v HPLC sestavách, ukončit sekvenci analýz v případě poruchy čerpadla, zastavit čerpadlo po nástřiku posledního vzorku a podobně. Zařízení je napájeno z USB rozhraní počítače, kterým zároveň s PC komunikuje. K čerpadlu se interface připojuje prostřednictvím konektoru vnějších událostí ( External Events ). POPIS ČINNOSTI Do počítače data systému se nainstaluje ovladač virtuálního sériového rozhraní (COM port), k zařízení se pak přistupuje jako k běžné RS232 periferii. Interface komunikuje jednoduchým textovým protokolem, který zahrnuje příkazy ke spuštění a zastavení čerpadla, dotazy na stav čerpadla a aktuální tlak a konfigurační příkazy a příkazy pro kalibraci tlakoměrné části. S interface (a potažmo čerpadlem) tak lze komunikovat z terminálového programu, nebo libovolné aplikace, která sériovou komunikaci podporuje. Činnost interface spočívá v převodu příkazů data systému na stavy akceptované čerpadlem na konektoru externího řízení. Příkaz RUN vyslaný z datasystému vygeneruje na interface spouštěcí impulz na výstupu připojeném ke vstupu RUN na čerpadle. Obdobně pracuje příkaz STOP. Vstup READY sleduje příslušný výstup čerpadla a lze tak zjistit okamžik připravenosti čerpadla k analýzám. P-Series interface obsahuje A/D převodník, který je použit k měření analogového tlakového signálu čerpadla. V datasystému je tak k dispozici i aktuální údaj o tlaku na čerpadle. Interface je vybaven funkcí hlídání tlakových limitů. Jakmile čerpadlo dosáhne stavu Ready, je nepřetržitě porovnáván aktuální tlak s nastavenými limity a při překročení některého z nich je čerpadlo automaticky zastaveno a do datasystému předán chybový stav. Kalibrace měření tlaku pro konkrétní čerpadlo se provádí pomocí jednoduchých příkazů z počítače. Při běžných požadavcích na správnost hodnoty tlaku lze ponechat kalibrační údaje z výroby. 3

Neumožňuji sice z počítače datastanice nastavovat průtok, ale přináší možnost spuštění a zastavení čerpadla, zjištění stavu Ready, kontrolu překročení tlakových limitů a kontinuální monitoring tlaku

4 INSTALACE OBSAH DODÁVKY SISW P-Series Interface obsahuje: o o o Interface s připojovacími kabely CD s ovladači USB a uni driver pro Clarity CDS Instalační příručku INSTALACE OVLADAČE USB Ovladače (pro operační systém MS Windows) je třeba do počítače nainstalovat před připojením interface. Instalace se spustí automaticky po vložení CD do mechaniky počítače. V případě, že je vypnuta funkce automatického přehrávání, je třeba z CD spustit aplikaci CDMxxxxx_Setup.exe (kde text xxxxx je nahrazen číslem verze ovladače). Po dokončení instalace software se připojí interface do volného USB rozhraní počítače a postupuje se dle pokynů dialogu operačního systému. PŘIPOJENÍ K ČERPADLU K čerpadlu je interface připojeno pětižilovým kabelem. Propojení s konektorem External Events na zadním panelu čerpadla je následující: Barva vodiče Pozice na konektoru čerpadla Fukce Černá 3 GROUND Přístrojová zem Červená 1 READY Výstup Ready Zelená 4 PRESSURE Analogový výstup tlakoměru Bílá 5 STOP Vstup pro zastavení čerpadla Modrá 7 RUN Vstup pro spuštění čerpadla 4

V případě, že je vypnuta funkce automatického přehrávání, je třeba z CD spustit aplikaci CDMxxxxx_Setup.exe (kde text xxxxx je nahrazen číslem verze ovladače).

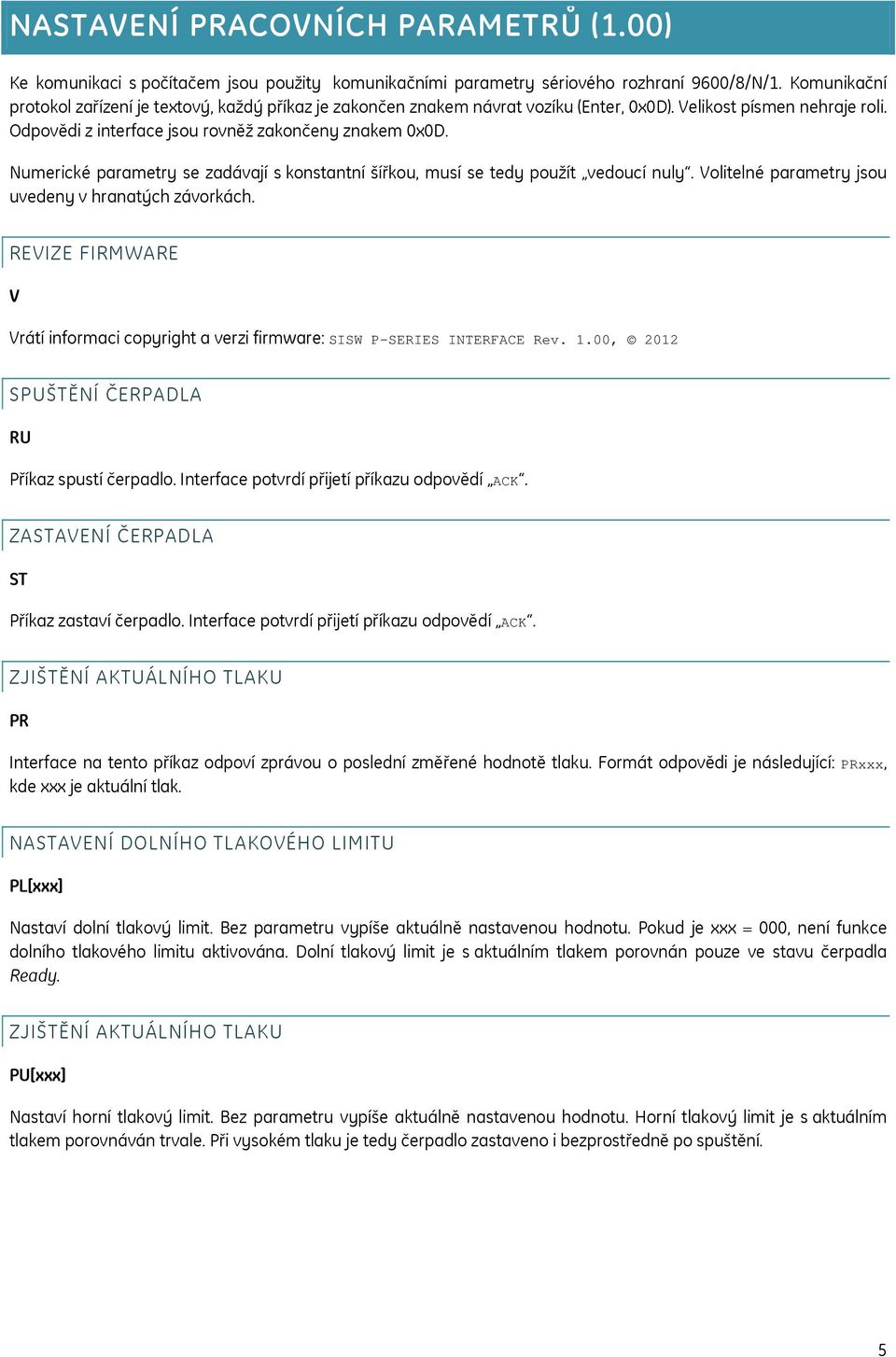

5 NASTAVENÍ PRACOVNÍCH PARAMETRŮ (1.00) Ke komunikaci s počítačem jsou použity komunikačními parametry sériového rozhraní 9600/8/N/1. Komunikační protokol zařízení je textový, každý příkaz je zakončen znakem návrat vozíku (Enter, 0x0D). Velikost písmen nehraje roli. Odpovědi z interface jsou rovněž zakončeny znakem 0x0D. Numerické parametry se zadávají s konstantní šířkou, musí se tedy použít vedoucí nuly. Volitelné parametry jsou uvedeny v hranatých závorkách. REVIZE FIRMWARE V Vrátí informaci copyright a verzi firmware: SISW P-SERIES INTERFACE Rev. 1.00, 2012 SPUŠTĚNÍ ČERPADLA RU Příkaz spustí čerpadlo. Interface potvrdí přijetí příkazu odpovědí ACK. ZASTAVENÍ ČERPADLA ST Příkaz zastaví čerpadlo. Interface potvrdí přijetí příkazu odpovědí ACK. ZJIŠTĚNÍ AKTUÁLNÍHO TLAKU PR Interface na tento příkaz odpoví zprávou o poslední změřené hodnotě tlaku. Formát odpovědi je následující: PRxxx, kde xxx je aktuální tlak. NASTAVENÍ DOLNÍHO TLAKOVÉHO LIMITU PL[xxx] Nastaví dolní tlakový limit. Bez parametru vypíše aktuálně nastavenou hodnotu. Pokud je xxx = 000, není funkce dolního tlakového limitu aktivována. Dolní tlakový limit je s aktuálním tlakem porovnán pouze ve stavu čerpadla Ready. ZJIŠTĚNÍ AKTUÁLNÍHO TLAKU PU[xxx] Nastaví horní tlakový limit. Bez parametru vypíše aktuálně nastavenou hodnotu. Horní tlakový limit je s aktuálním tlakem porovnáván trvale. Při vysokém tlaku je tedy čerpadlo zastaveno i bezprostředně po spuštění. 5

Numerické parametry se zadávají s konstantní šířkou, musí se tedy použít vedoucí nuly. Volitelné parametry jsou uvedeny v hranatých závorkách.

6 AKTUÁLNÍ STAV ČERPADLA CS Na tento příkaz odpoví interface údajem o stavu Ready/Not ready a aktuálním tlaku. Formát je následující: CS:y,xxxx, kde y = 1 v případě Ready, 0 Not ready, 2 při překročení tlakového limitu, xxxx je poslední změřená hodnota tlaku. VÝCHOZÍ NASTAVENÍ TLAKOMĚRU C0 Příkaz nastaví kalibrační konstanty tlakoměru na obvyklé hodnoty pro použití s čerpadlem P-Series. NASTAVENÍ KALIBRAČNÍHO BODU 1 TLAKOMĚRU C1[xxx] Zpravidla se použije pro nastavení nulové hodnoty (čerpadlo stojí a je uvolněn tlak). Xxx má význam aktuálního tlaku v barech. V případě nastavení nulového bodu tedy bude příkaz C1000<Enter>. Odpověď z interface vypíše kalibrační hodnoty pro bod 1. Bez parametru pouze vypíše nastavení. NASTAVENÍ KALIBRAČNÍHO BODU 2 TLAKOMĚRU C2[xxx] Použije pro nastavení druhé hodnoty tlaku čím vyšší hodnota, tím přesnější kalibrace. Xxx má význam aktuálního tlaku v barech. Odpověď z interface vypíše kalibrační hodnoty pro bod 2. Kalibrační údaje se automaticky ukládají do paměti interface. Bez parametru pouze vypíše nastavení. 6

VÝCHOZÍ NASTAVENÍ TLAKOMĚRU C0 Příkaz nastaví kalibrační konstanty tlakoměru na obvyklé hodnoty pro použití s čerpadlem P-Series.

7 TECHNICKÁ PODPORA V případě jakýchkoli pochybností nebo dotazů se laskavě obraťte na výrobce zařízení: Science Instruments and Software, s.r..o. Fetrovská Praha 6 Tel Fax info@sisw.cz Web 7

Instruments and Software, s.r..o. Fetrovská 59 160 00 Praha 6 Tel.
