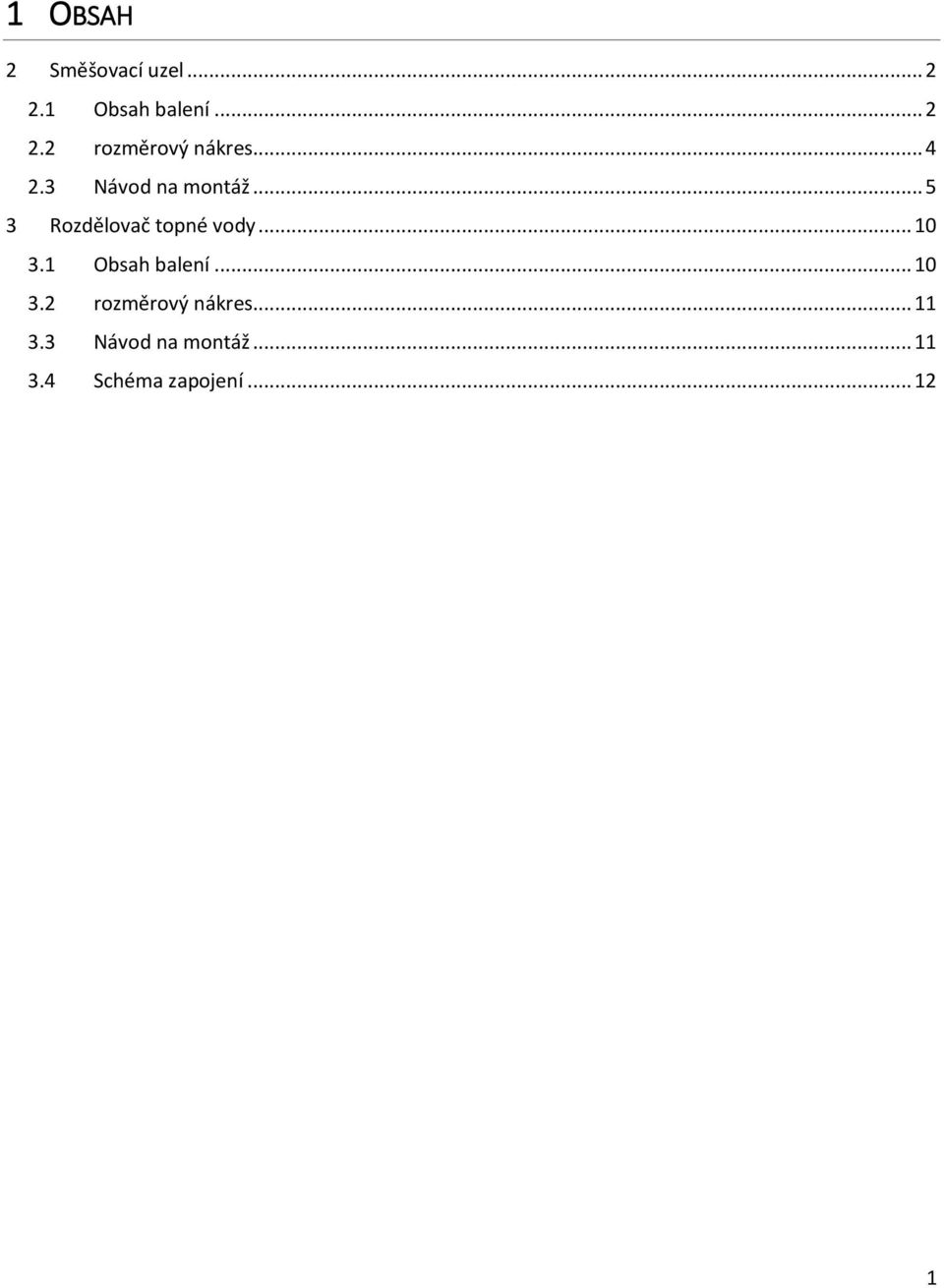

2 1 OBSAH 2 Směšovací uzel Obsah balení rozměrový nákres Návod na montáž Rozdělovač topné vody Obsah balení rozměrový nákres Návod na montáž Schéma zapojení

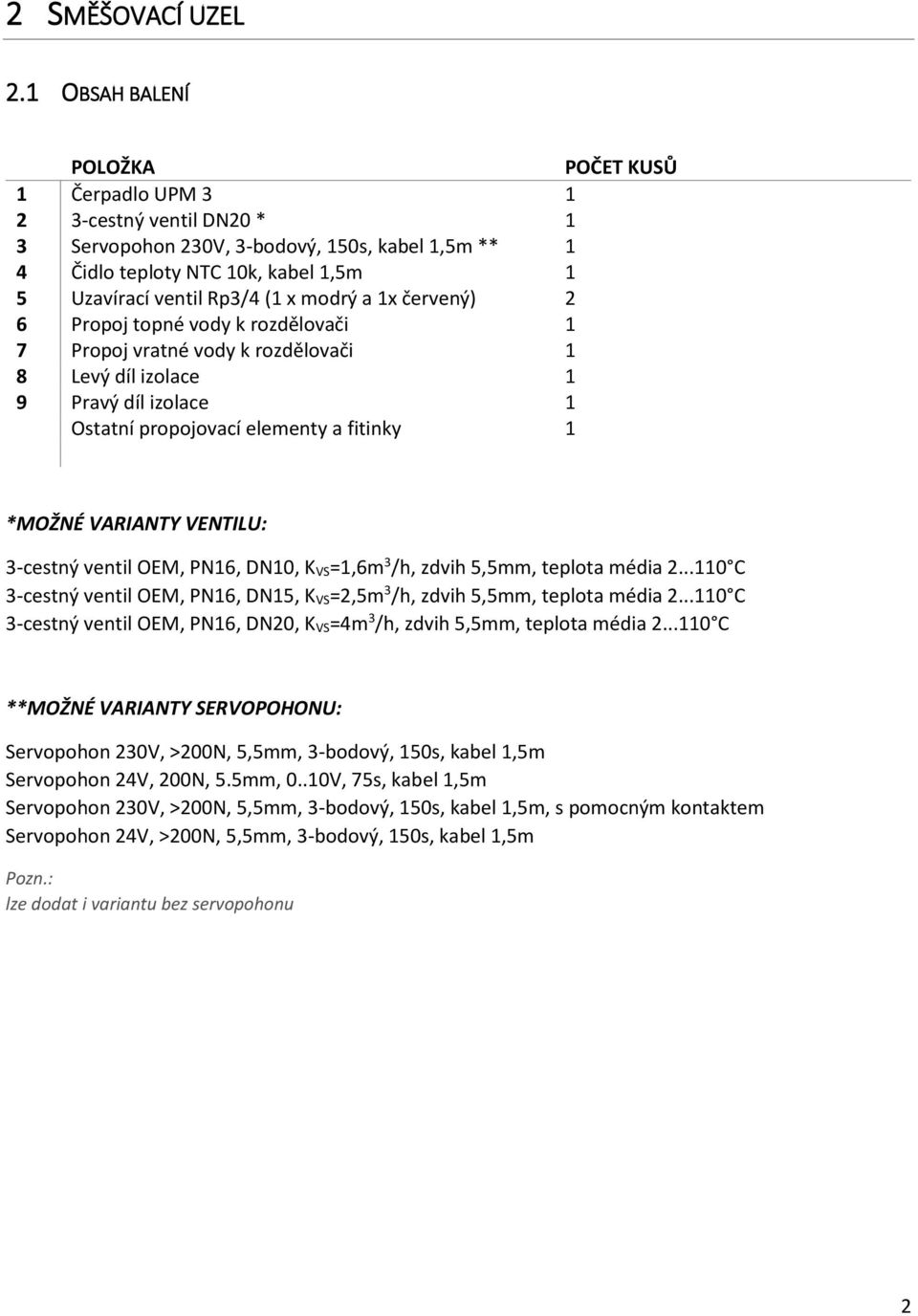

3 2 SMĚŠOVACÍ UZEL 2.1 OBSAH BALENÍ POLOŽKA POČET KUSŮ 1 Čerpadlo UPM cestný ventil DN20 * 1 3 Servopohon 230V, 3-bodový, 150s, kabel 1,5m ** 1 4 Čidlo teploty NTC 10k, kabel 1,5m 1 5 Uzavírací ventil Rp3/4 (1 x modrý a 1x červený) 2 6 Propoj topné vody k rozdělovači 1 7 Propoj vratné vody k rozdělovači 1 8 Levý díl izolace 1 9 Pravý díl izolace 1 Ostatní propojovací elementy a fitinky 1 *MOŽNÉ VARIANTY VENTILU: 3-cestný ventil OEM, PN16, DN10, K VS=1,6m 3 /h, zdvih 5,5mm, teplota média C 3-cestný ventil OEM, PN16, DN15, K VS=2,5m 3 /h, zdvih 5,5mm, teplota média C 3-cestný ventil OEM, PN16, DN20, K VS=4m 3 /h, zdvih 5,5mm, teplota média C **MOŽNÉ VARIANTY SERVOPOHONU: Servopohon 230V, >200N, 5,5mm, 3-bodový, 150s, kabel 1,5m Servopohon 24V, 200N, 5.5mm, 0..10V, 75s, kabel 1,5m Servopohon 230V, >200N, 5,5mm, 3-bodový, 150s, kabel 1,5m, s pomocným kontaktem Servopohon 24V, >200N, 5,5mm, 3-bodový, 150s, kabel 1,5m Pozn.: lze dodat i variantu bez servopohonu 2

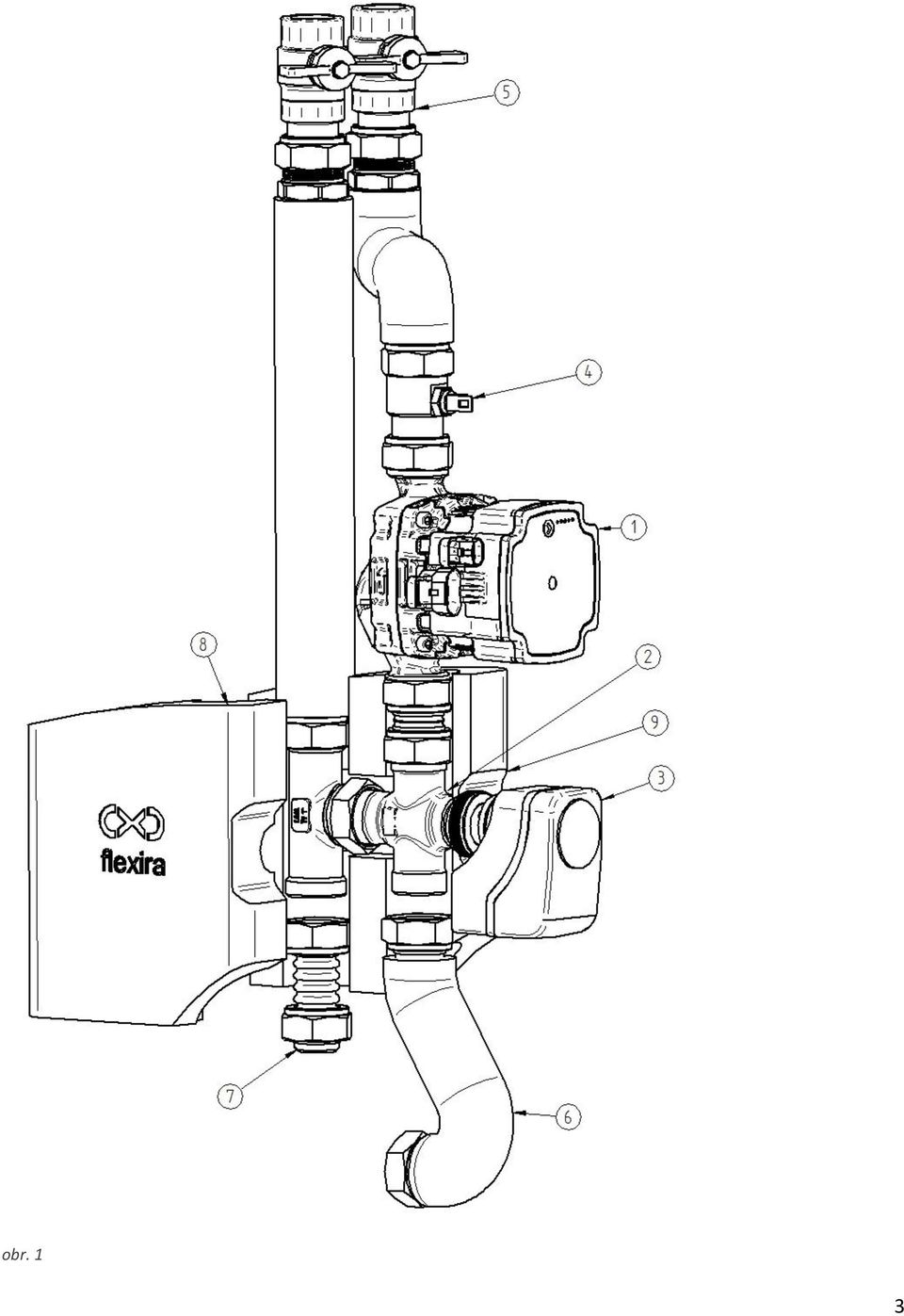

4 obr. 1 3

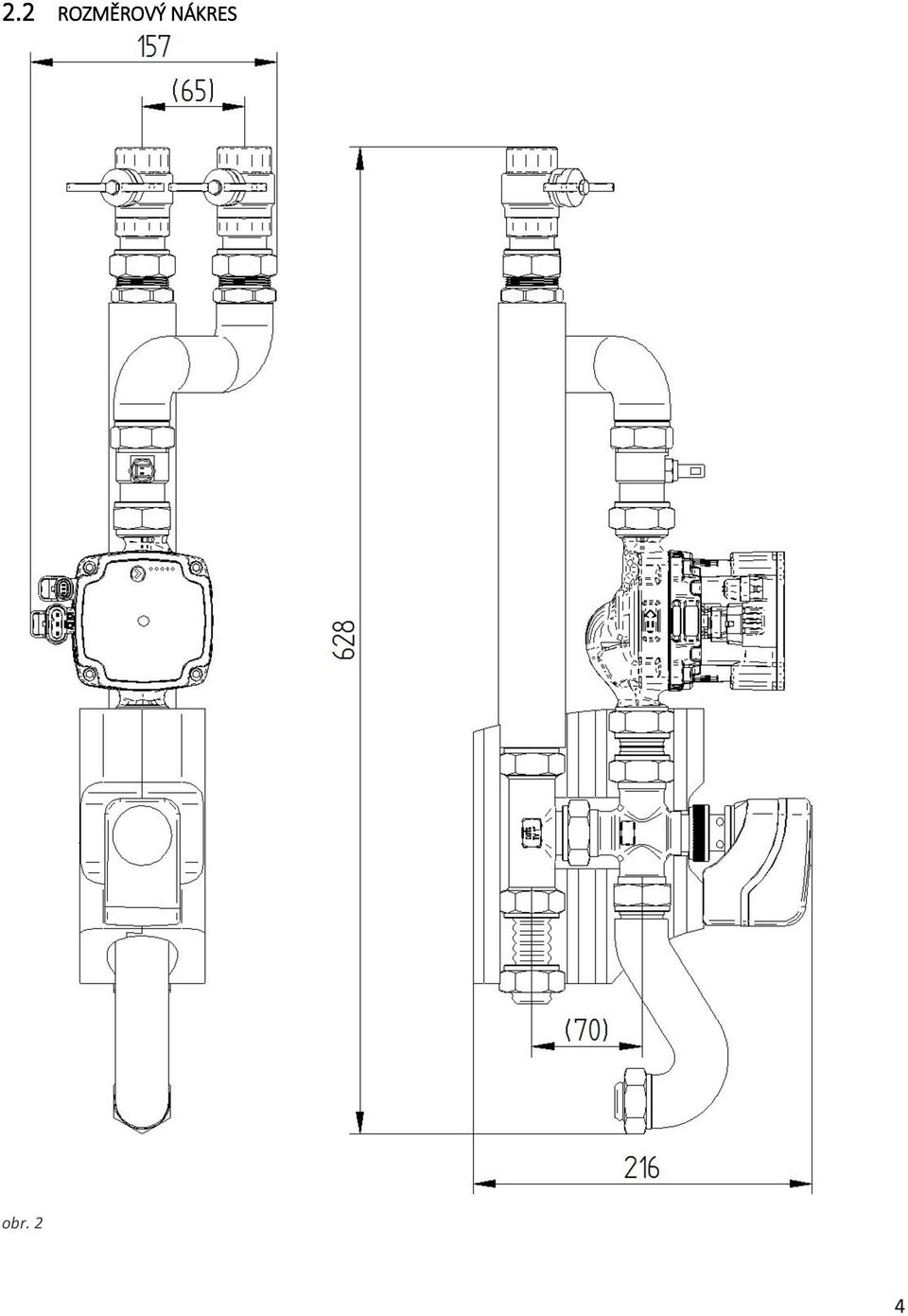

5 2.2 ROZMĚROVÝ NÁKRES obr. 2 4

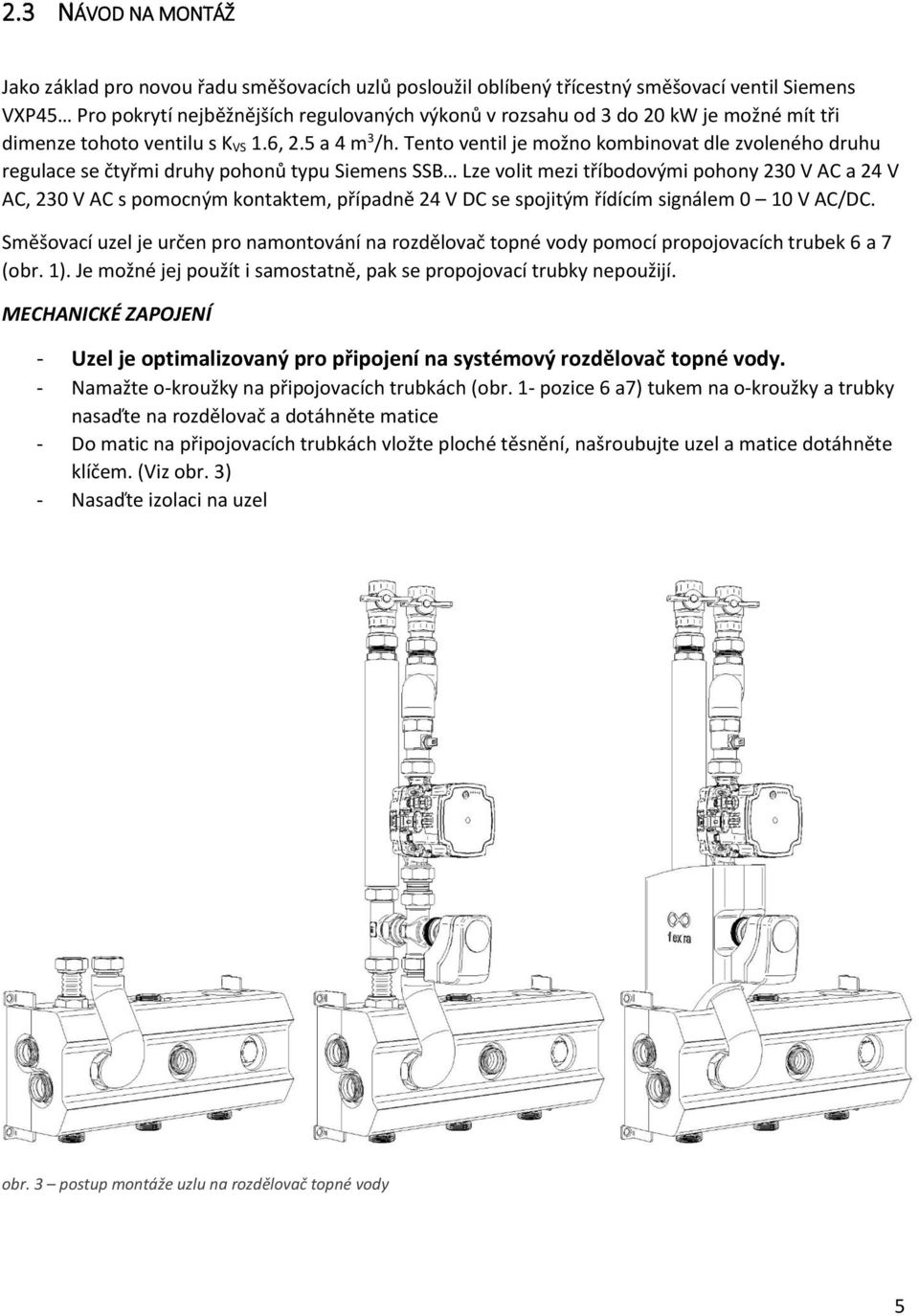

6 2.3 NÁVOD NA MONTÁŽ Jako základ pro novou řadu směšovacích uzlů posloužil oblíbený třícestný směšovací ventil Siemens VXP45 Pro pokrytí nejběžnějších regulovaných výkonů v rozsahu od 3 do 20 kw je možné mít tři dimenze tohoto ventilu s K VS 1.6, 2.5 a 4 m 3 /h. Tento ventil je možno kombinovat dle zvoleného druhu regulace se čtyřmi druhy pohonů typu Siemens SSB Lze volit mezi tříbodovými pohony 230 V AC a 24 V AC, 230 V AC s pomocným kontaktem, případně 24 V DC se spojitým řídícím signálem 0 10 V AC/DC. Směšovací uzel je určen pro namontování na rozdělovač topné vody pomocí propojovacích trubek 6 a 7 (obr. 1). Je možné jej použít i samostatně, pak se propojovací trubky nepoužijí. MECHANICKÉ ZAPOJENÍ - Uzel je optimalizovaný pro připojení na systémový rozdělovač topné vody. - Namažte o-kroužky na připojovacích trubkách (obr. 1- pozice 6 a7) tukem na o-kroužky a trubky nasaďte na rozdělovač a dotáhněte matice - Do matic na připojovacích trubkách vložte ploché těsnění, našroubujte uzel a matice dotáhněte klíčem. (Viz obr. 3) - Nasaďte izolaci na uzel obr. 3 postup montáže uzlu na rozdělovač topné vody 5

7 - Na výstupní ventily připojte topný okruh. Uzel neobsahuje zpětnou klapku, protože v případě, že není požadavek na teplo topného okruhu, se ventil uzavře ve směru znázorněném na obr. 4 Pokud řízení, které je použito k ovládání ventilu, neumožňuje takovéto zavření ventilu, je třeba zpětnou klapku přidat, pokud je v projektu požadována. obr. 4 - směr uzavření ventilu bez požadavku na teplo - Topnou větev vedoucí do čerpadla, lze otočit na pravou i levou stranu dle potřeby (obr. 7) - V případě, že nemáte rozdělovač topné vody, nebudou použity připojovací trubky (pozice 6 a 7 - obr. 1). Je nutné přikoupit set pro připojení uzlu na zeď. Připevnění je znázorněno na obr. 5. Otvory pro připevnění na zeď předvrtejte dle přiložené šablony. Kotvící materiál (šrouby a hmoždinky) není součástí setu. Použijte takový, který je vhodný pro materiál vaší konkrétní stěny. - Při montáži dbejte na správnou orientaci čerpadla a ventilu (viz obr. 6). Ovládací panel čerpadla lze otočit povolením 4 šroubů, otočením tak, aby ovládání bylo směřováno nahoru a opětným utažením šroubů. 6

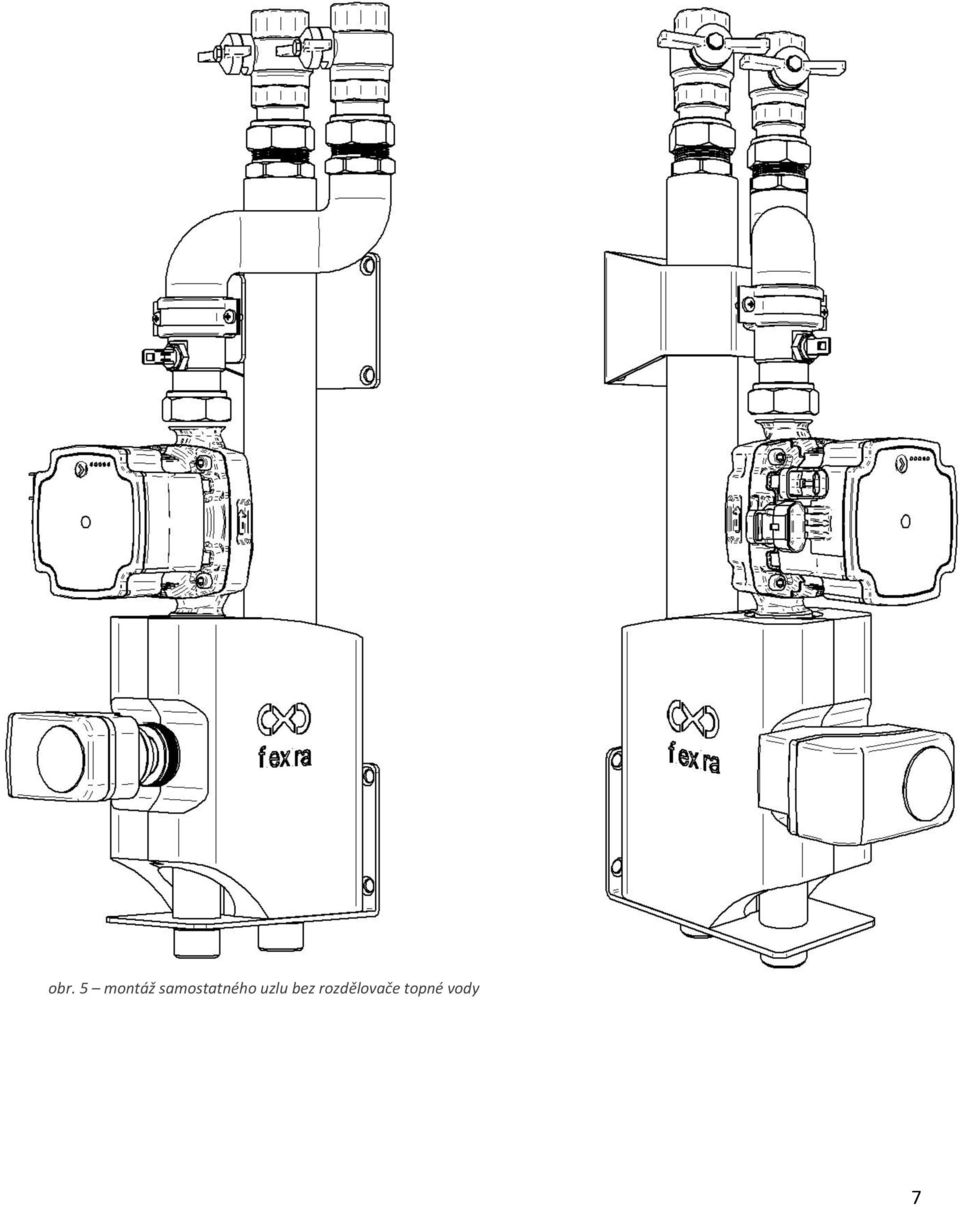

8 obr. 5 montáž samostatného uzlu bez rozdělovače topné vody 7

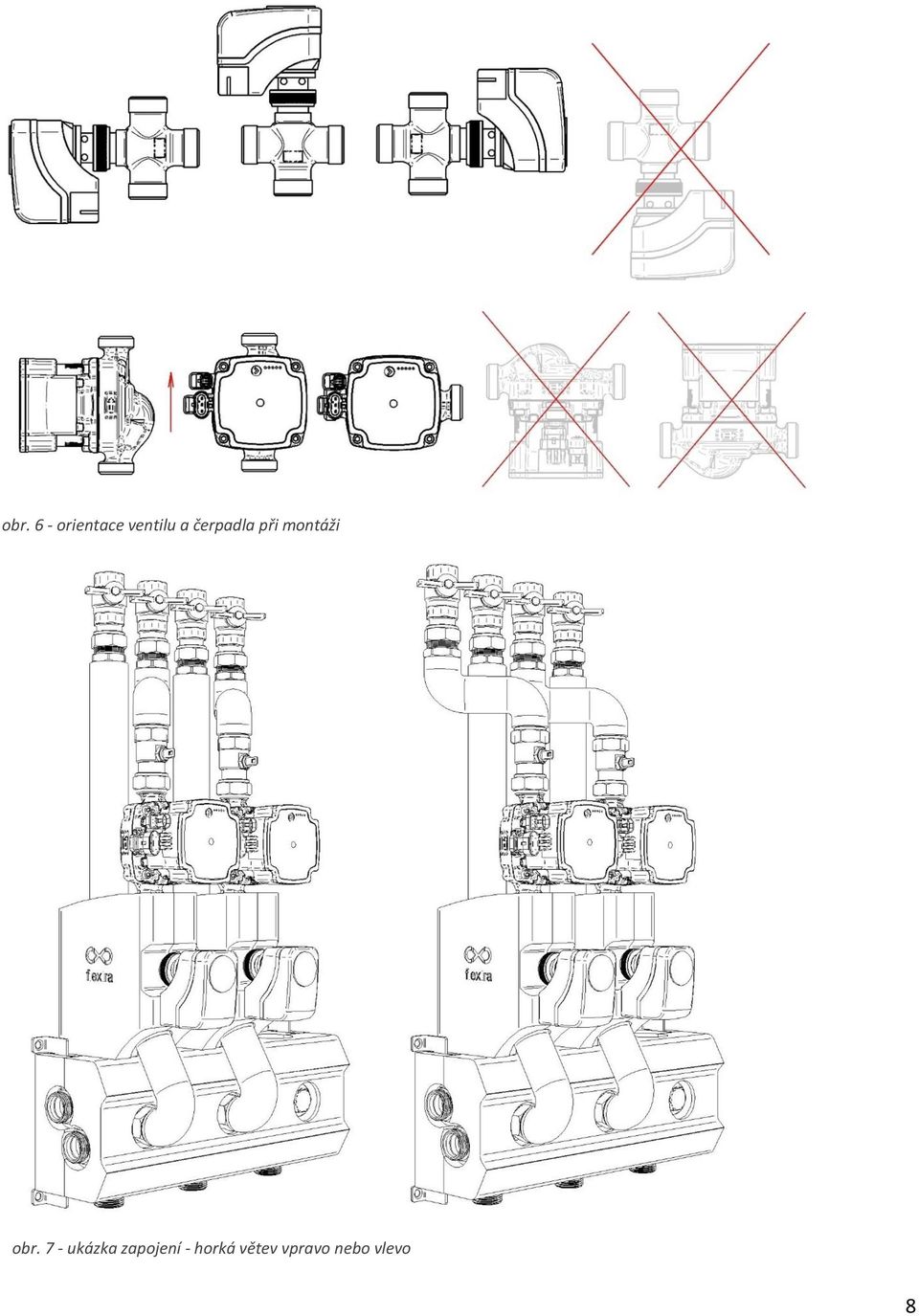

9 obr. 6 - orientace ventilu a čerpadla při montáži obr. 7 - ukázka zapojení - horká větev vpravo nebo vlevo 8

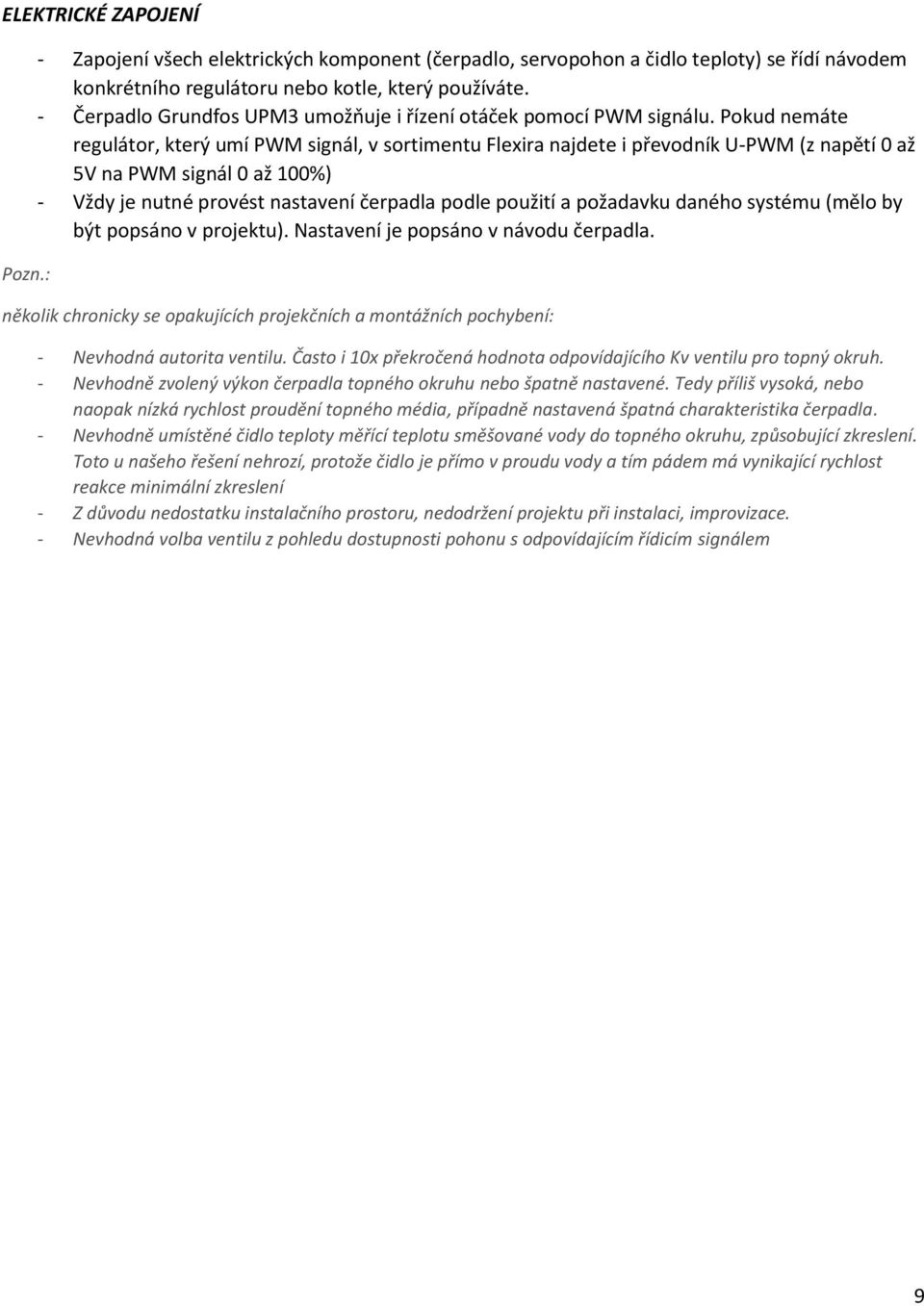

10 ELEKTRICKÉ ZAPOJENÍ Pozn.: - Zapojení všech elektrických komponent (čerpadlo, servopohon a čidlo teploty) se řídí návodem konkrétního regulátoru nebo kotle, který používáte. - Čerpadlo Grundfos UPM3 umožňuje i řízení otáček pomocí PWM signálu. Pokud nemáte regulátor, který umí PWM signál, v sortimentu Flexira najdete i převodník U-PWM (z napětí 0 až 5V na PWM signál 0 až 100%) - Vždy je nutné provést nastavení čerpadla podle použití a požadavku daného systému (mělo by být popsáno v projektu). Nastavení je popsáno v návodu čerpadla. několik chronicky se opakujících projekčních a montážních pochybení: - Nevhodná autorita ventilu. Často i 10x překročená hodnota odpovídajícího Kv ventilu pro topný okruh. - Nevhodně zvolený výkon čerpadla topného okruhu nebo špatně nastavené. Tedy příliš vysoká, nebo naopak nízká rychlost proudění topného média, případně nastavená špatná charakteristika čerpadla. - Nevhodně umístěné čidlo teploty měřící teplotu směšované vody do topného okruhu, způsobující zkreslení. Toto u našeho řešení nehrozí, protože čidlo je přímo v proudu vody a tím pádem má vynikající rychlost reakce minimální zkreslení - Z důvodu nedostatku instalačního prostoru, nedodržení projektu při instalaci, improvizace. - Nevhodná volba ventilu z pohledu dostupnosti pohonu s odpovídajícím řídicím signálem 9

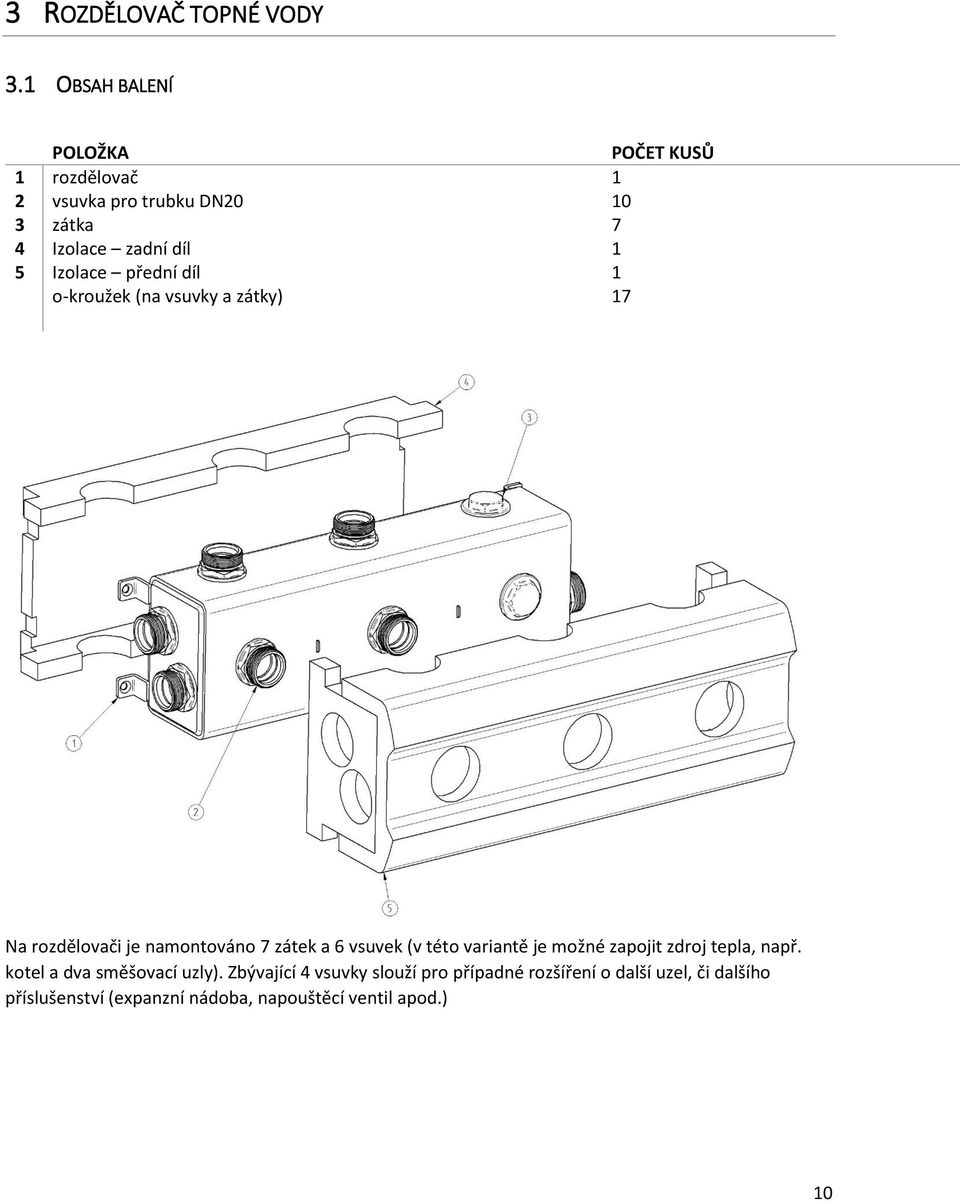

11 3 ROZDĚLOVAČ TOPNÉ VODY 3.1 OBSAH BALENÍ POLOŽKA POČET KUSŮ 1 rozdělovač 1 2 vsuvka pro trubku DN zátka 7 4 Izolace zadní díl 1 5 Izolace přední díl 1 o-kroužek (na vsuvky a zátky) 17 Na rozdělovači je namontováno 7 zátek a 6 vsuvek (v této variantě je možné zapojit zdroj tepla, např. kotel a dva směšovací uzly). Zbývající 4 vsuvky slouží pro případné rozšíření o další uzel, či dalšího příslušenství (expanzní nádoba, napouštěcí ventil apod.) 10

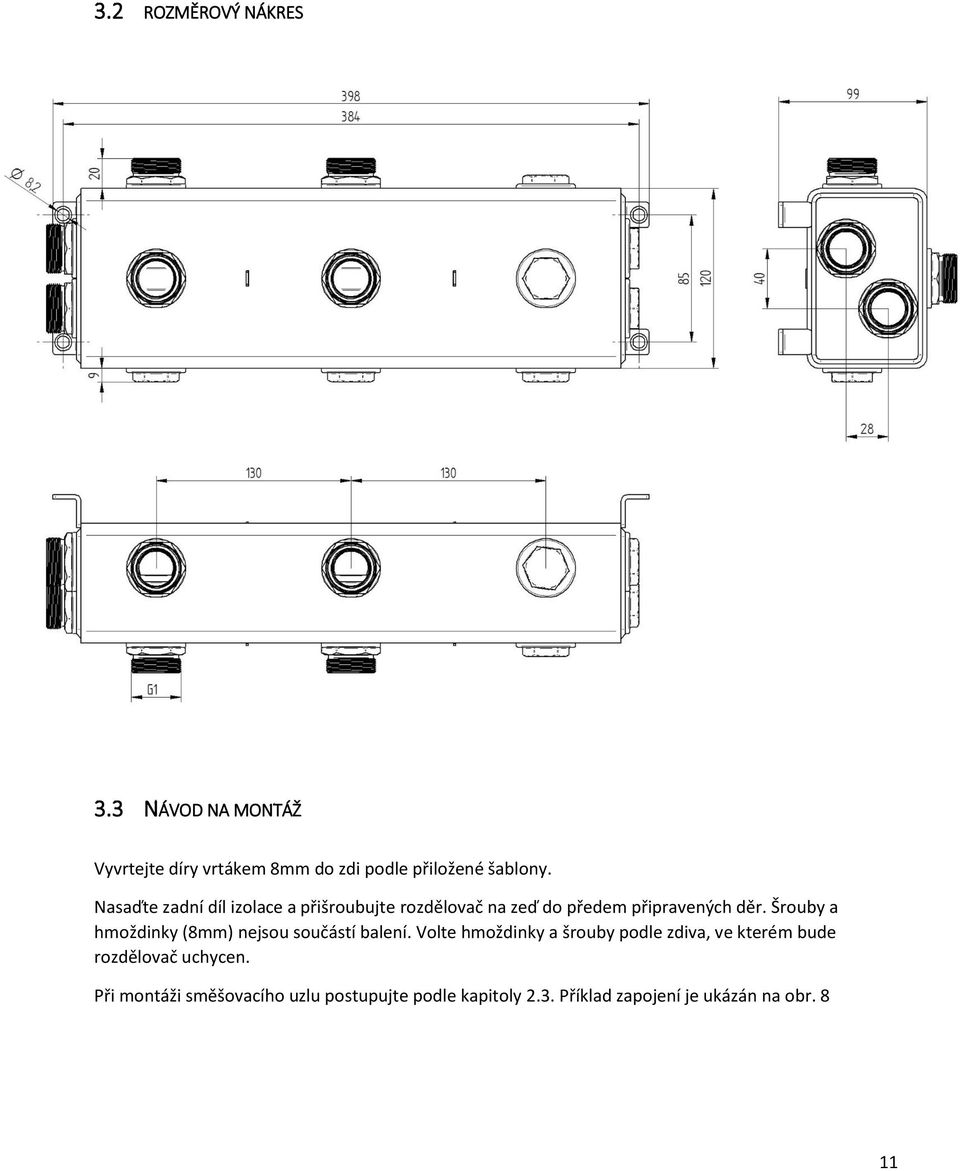

12 3.2 ROZMĚROVÝ NÁKRES 3.3 NÁVOD NA MONTÁŽ Vyvrtejte díry vrtákem 8mm do zdi podle přiložené šablony. Nasaďte zadní díl izolace a přišroubujte rozdělovač na zeď do předem připravených děr. Šrouby a hmoždinky (8mm) nejsou součástí balení. Volte hmoždinky a šrouby podle zdiva, ve kterém bude rozdělovač uchycen. Při montáži směšovacího uzlu postupujte podle kapitoly 2.3. Příklad zapojení je ukázán na obr. 8 11
