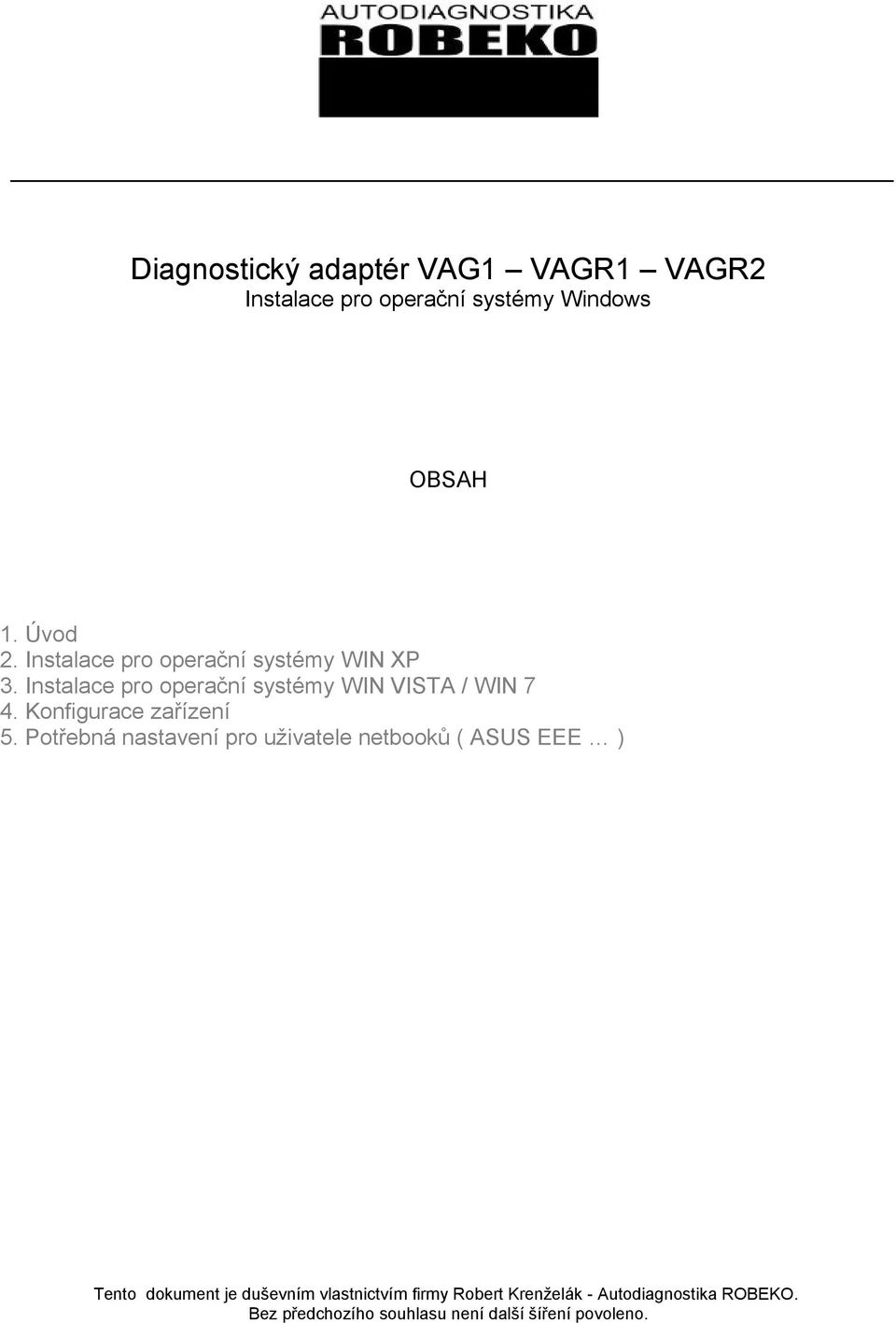

1 Diagnostický adaptér VAG1 VAGR1 VAGR2 Instalace pro operační systémy Windows OBSAH 1. Úvod 2. Instalace pro operační systémy WIN XP 3. Instalace pro operační systémy WIN VISTA / WIN 7 4. Konfigurace zařízení 5. Potřebná nastavení pro uživatele netbooků ( ASUS EEE ) Tento dokument je duševním vlastnictvím firmy Robert Krenželák - Autodiagnostika ROBEKO. Bez předchozího souhlasu není další šíření povoleno.

2 1. ÚVOD Před použitím adaptéru je nutné nejprve nainstalovat příslušné ovladače do Vašeho počítače. Jsou podporovány ovladače pro MS Windows 98, ME, 2000, XP, VISTA a WIN 7 verze 32 a 64bit. Níže jsou popsané postupy instalace ovladačů pro operační systémy : WIN XP ( kap.2 ) WIN VISTA / WIN 7 ( kap.3 ) 2. WIN XP Instalace zařízení : Vložte do mechaniky Vašeho počítače instalační CD, které jste obdrželi při zakoupení diagnostického adaptéru VAG1, VAGR1 nebo VAGR2. Vyčkejte na zobrazení instalačního okna. Nyní připojte diagnostický adaptér do volného USB portu Vašeho počítače. Při instalaci není nutné, aby byl diagnostický kabel na druhé straně připojen do diagnostické zásuvky vozidla Zobrazí se výzva k instalaci ovladače. ( Pokud se tato výzva ve vašem PC nezobrazí, je již ovladač ve vašem PC nainstalován. Přejděte pak na konfiguraci adaptéru, kap. 4. ) Při dotazu k připojení do sítě internet zvolte Ne, nyní ne a stiskněte tlačítko Další

WIN XP Instalace zařízení : Vložte do mechaniky Vašeho počítače instalační CD, které jste obdrželi při zakoupení diagnostického adaptéru VAG1, VAGR1 nebo VAGR2.

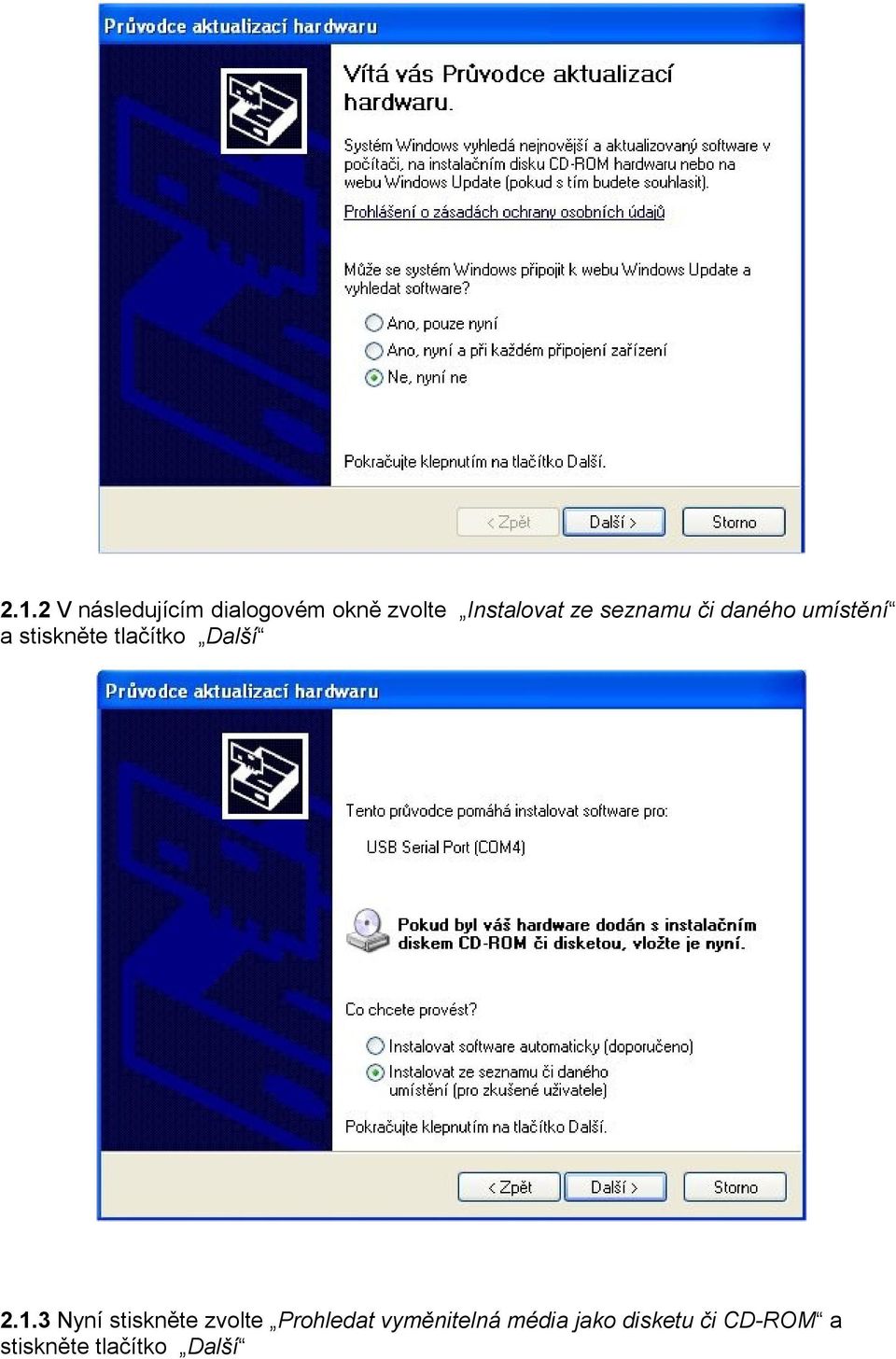

3 2.1.2 V následujícím dialogovém okně zvolte Instalovat ze seznamu či daného umístění a stiskněte tlačítko Další Nyní stiskněte zvolte Prohledat vyměnitelná média jako disketu či CD-ROM a stiskněte tlačítko Další

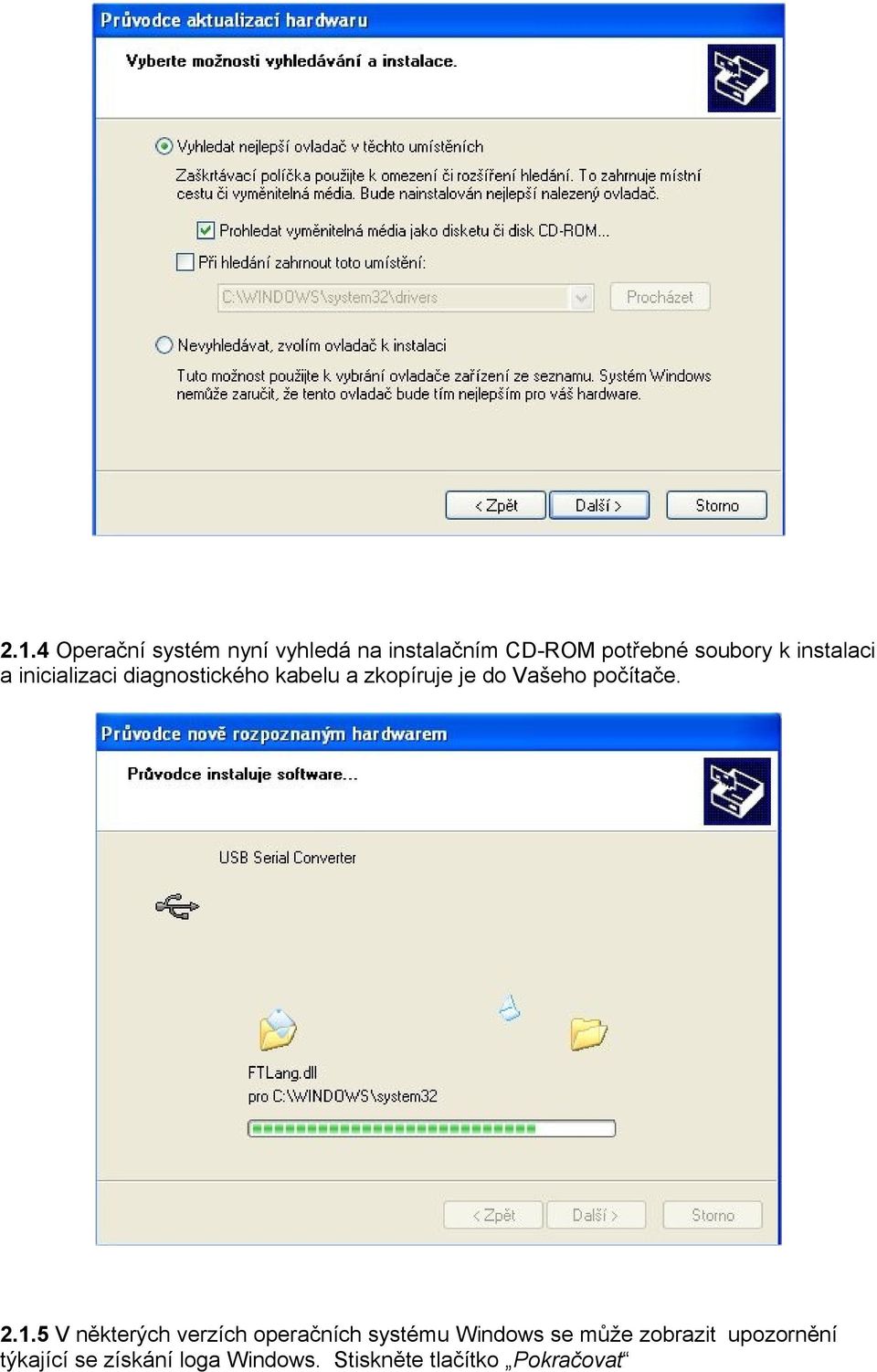

4 2.1.4 Operační systém nyní vyhledá na instalačním CD-ROM potřebné soubory k instalaci a inicializaci diagnostického kabelu a zkopíruje je do Vašeho počítače V některých verzích operačních systému Windows se může zobrazit upozornění týkající se získání loga Windows. Stiskněte tlačítko Pokračovat

5 2.1.6 Stiskněte tlačítko Dokončit. Instalace první části ovladače je ukončena. Po krátké chvíli se objeví výzva k instalaci druhé části ovladače. Postup instalace druhé části ovladače je shodný s první částí Průvodce instalací nového hardwaru zobrazí výzvu k instalaci ovladače. Při dotazu k připojení do sítě internet zvolte Ne, nyní ne a stiskněte tlačítko Další

Postup instalace druhé části ovladače je shodný s první částí. 2.

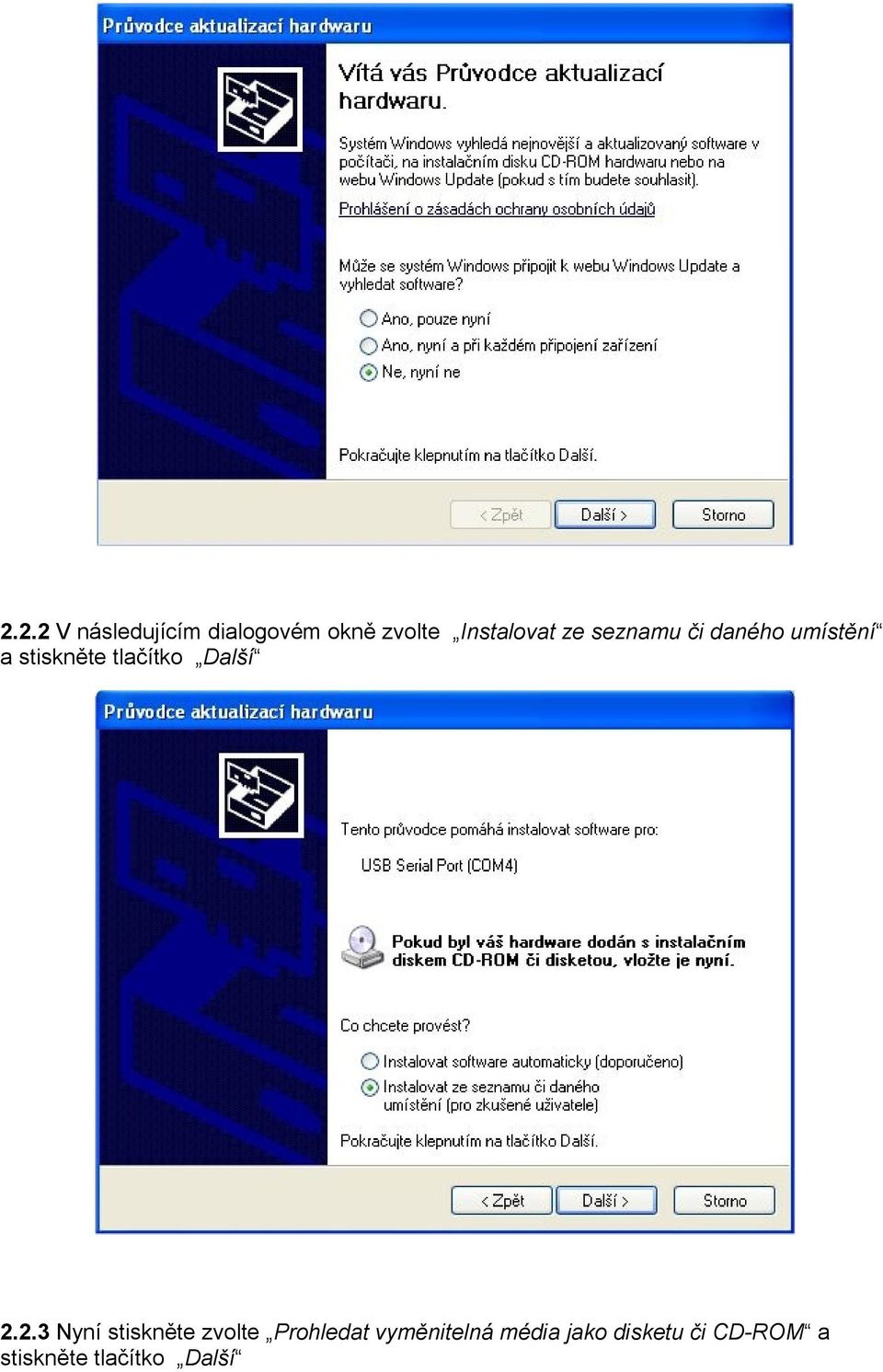

6 2.2.2 V následujícím dialogovém okně zvolte Instalovat ze seznamu či daného umístění a stiskněte tlačítko Další Nyní stiskněte zvolte Prohledat vyměnitelná média jako disketu či CD-ROM a stiskněte tlačítko Další

7 2.2.4 Operační systém nyní vyhledá na instalačním CD-ROM potřebné soubory k instalaci a inicializaci diagnostického kabelu a zkopíruje je do Vašeho počítače V některých verzích operačních systému Windows se může zobrazit upozornění týkající se získání loga Windows. Stiskněte tlačítko Pokračovat

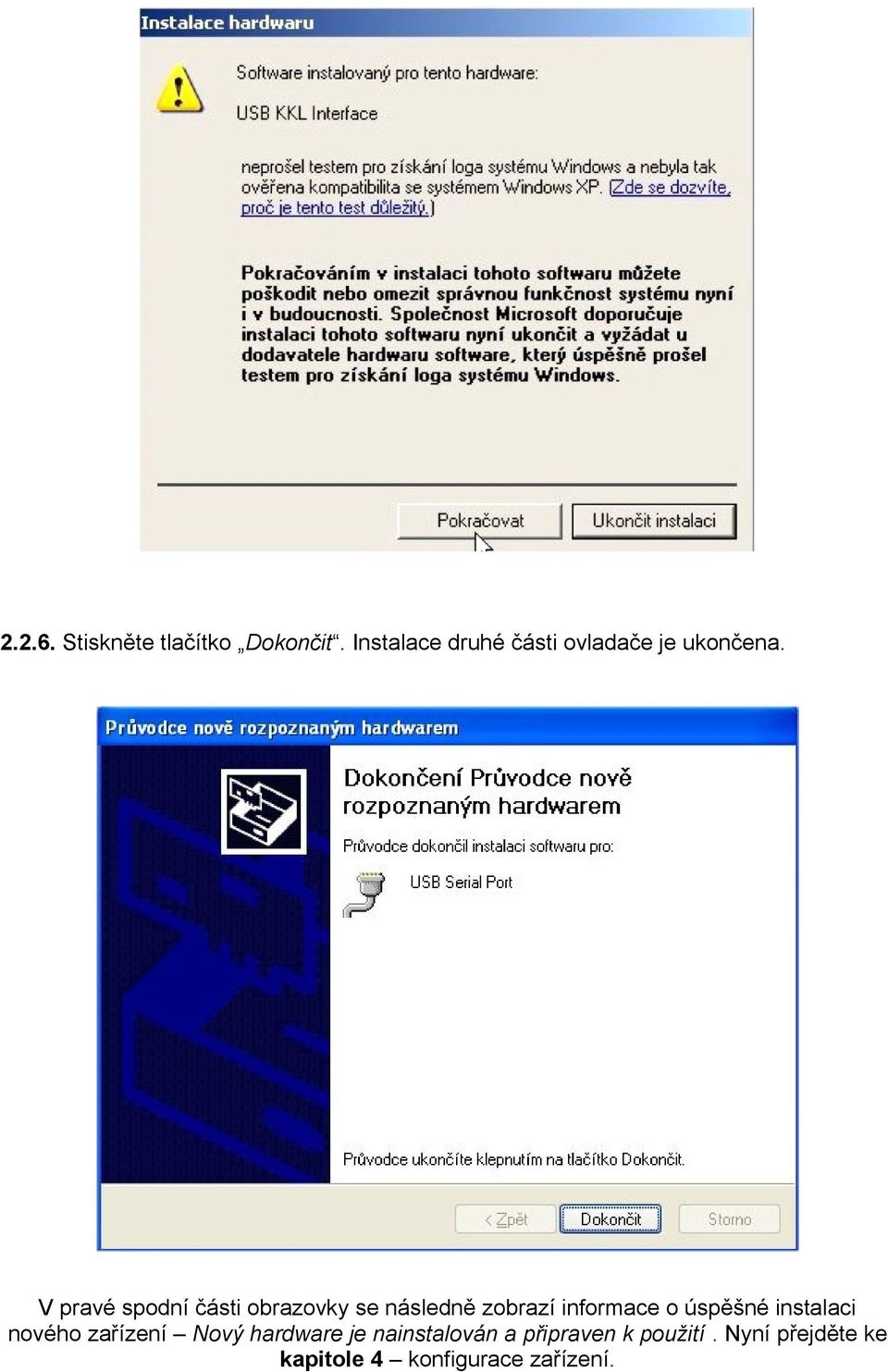

8 Stiskněte tlačítko Dokončit. Instalace druhé části ovladače je ukončena. V pravé spodní části obrazovky se následně zobrazí informace o úspěšné instalaci nového zařízení Nový hardware je nainstalován a připraven k použití. Nyní přejděte ke kapitole 4 konfigurace zařízení.

10 3. WIN VISTA / WIN 7 Instalace zařízení : Instalace v operačních systémech WIN VISTA a WIN 7 je obdobná. Následuje příklad Instalace adaptéru ve WIN 7. Vložte do mechaniky Vašeho počítače instalační CD, které jste obdrželi při zakoupení diagnostického adaptéru VAG1, VAGR1 nebo VAGR2. Vyčkejte na zobrazení instalačního okna. Stiskem tlačítka Instalace ovladačů spustíte instalaci ovladačů do Vašeho PC. Instalace ovladačů je nyní hotova. Nyní zapojte diagnostický adaptér do USB portu Vašeho PC. Při instalaci není nutné, aby byl diagnostický adaptér na druhé straně připojen do diagnostické zásuvky vozidla.

Vyčkejte na zobrazení instalačního okna. Stiskem tlačítka Instalace ovladačů spustíte instalaci ovladačů do Vašeho PC. Instalace ovladačů je nyní hotova.

11 Po zasunutí adaptéru do USB portu Vašeho PC proběhne automaticky instalace zařízení do Vašeho PC. Zařízení je úspěšně nainstalováno. Nyní přejděte ke kapitole 4 konfigurace zařízení.

12 4. Konfigurace zařízení : 4.1. Operační systém vytvořil pro ovládání diagnostického adaptéru tzv. virtuální sériový COM port. Nyní je nutné nastavit číslo virtuálního COM portu tak, aby adaptér spolupracoval s diagnostickým programem. Postup otevření panelu Správce zařízení je níže popsán samostatně pro operační systém WIN XP a pro WIN VISTA / WIN 7: WIN XP : Otevřete na pracovní ploše nabídku Start, zvolte Ovládací panely a zde vyberte položku Systém. V dialogovém okně zvolte záložku Hardware a zde klikněte na tlačítko Správce zařízení :

Postup otevření panelu Správce zařízení je níže popsán samostatně pro operační systém WIN XP a pro WIN VISTA / WIN 7: WIN XP : Otevřete

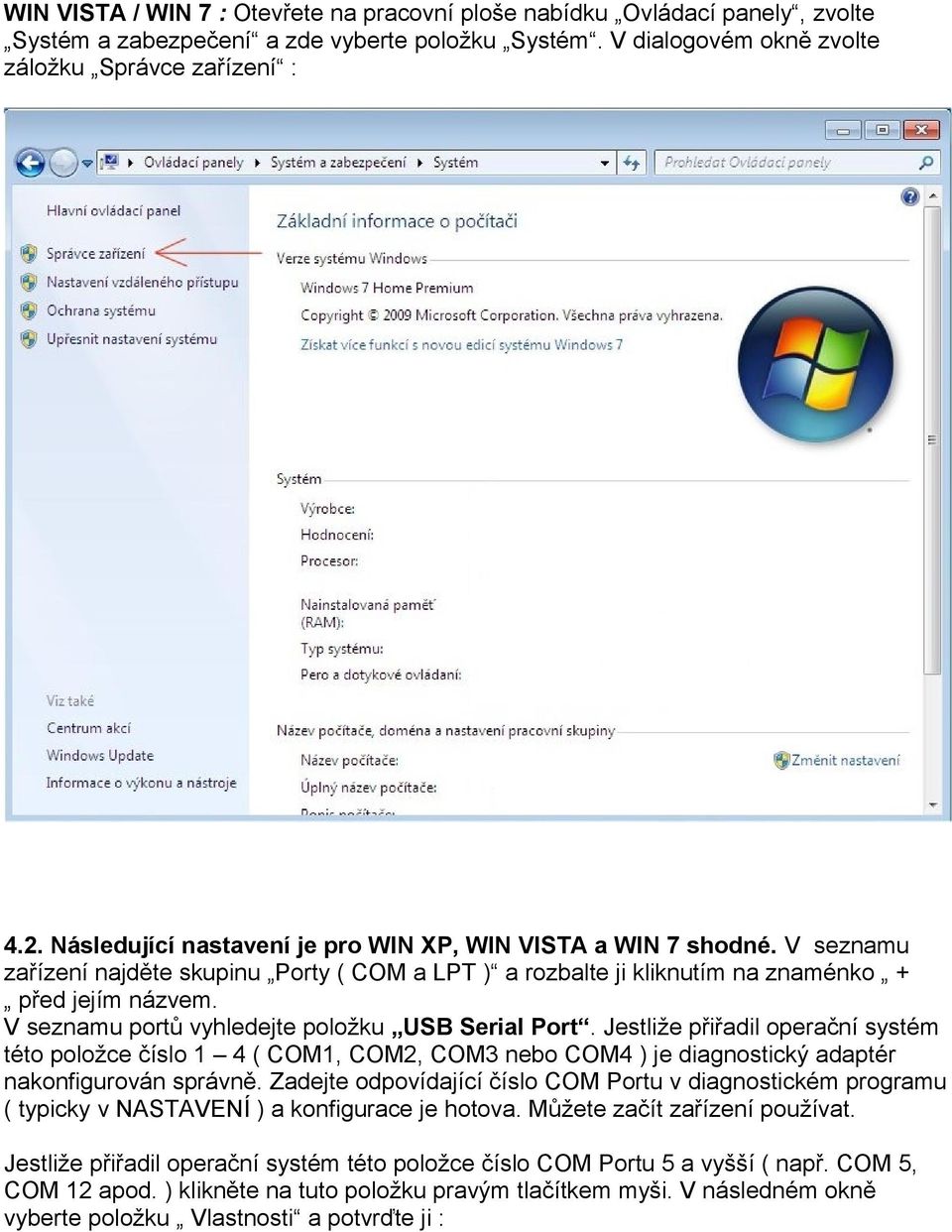

13 WIN VISTA / WIN 7 : Otevřete na pracovní ploše nabídku Ovládací panely, zvolte Systém a zabezpečení a zde vyberte položku Systém. V dialogovém okně zvolte záložku Správce zařízení : 4.2. Následující nastavení je pro WIN XP, WIN VISTA a WIN 7 shodné. V seznamu zařízení najděte skupinu Porty ( COM a LPT ) a rozbalte ji kliknutím na znaménko + před jejím názvem. V seznamu portů vyhledejte položku USB Serial Port. Jestliže přiřadil operační systém této položce číslo 1 4 ( COM1, COM2, COM3 nebo COM4 ) je diagnostický adaptér nakonfigurován správně. Zadejte odpovídající číslo COM Portu v diagnostickém programu ( typicky v NASTAVENÍ ) a konfigurace je hotova. Můžete začít zařízení používat. Jestliže přiřadil operační systém této položce číslo COM Portu 5 a vyšší ( např. COM 5, COM 12 apod. ) klikněte na tuto položku pravým tlačítkem myši. V následném okně vyberte položku Vlastnosti a potvrďte ji :

V seznamu portů vyhledejte položku USB Serial Port. Jestliže přiřadil operační systém této položce číslo 1 4 ( COM1, COM2, COM3 nebo COM4 ) je diagnostický adaptér nakonfigurován správně.

14 4.3. Následně se objeví okno s vlastnostmi ovladače, vyberte záložku Port Settings a zde klikněte na tlačítko Advanced :

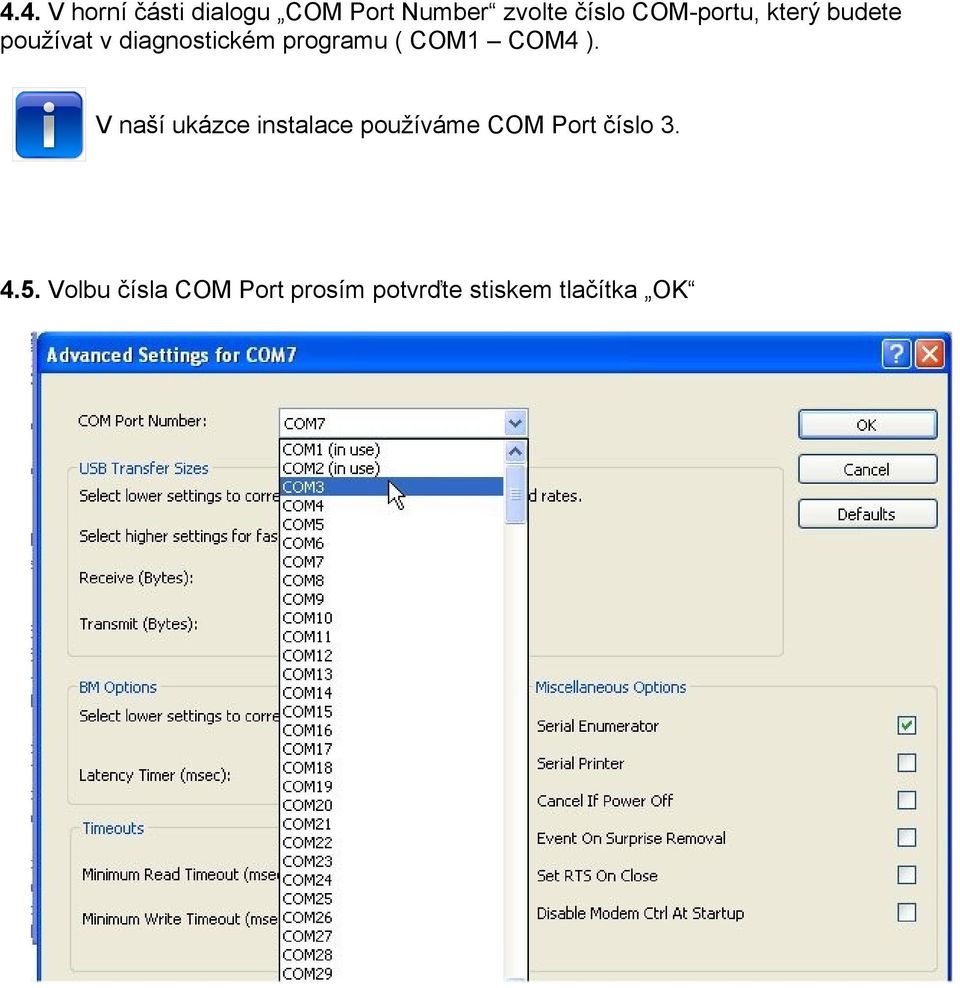

15 4.4. V horní části dialogu COM Port Number zvolte číslo COM-portu, který budete používat v diagnostickém programu ( COM1 COM4 ). V naší ukázce instalace používáme COM Port číslo Volbu čísla COM Port prosím potvrďte stiskem tlačítka OK

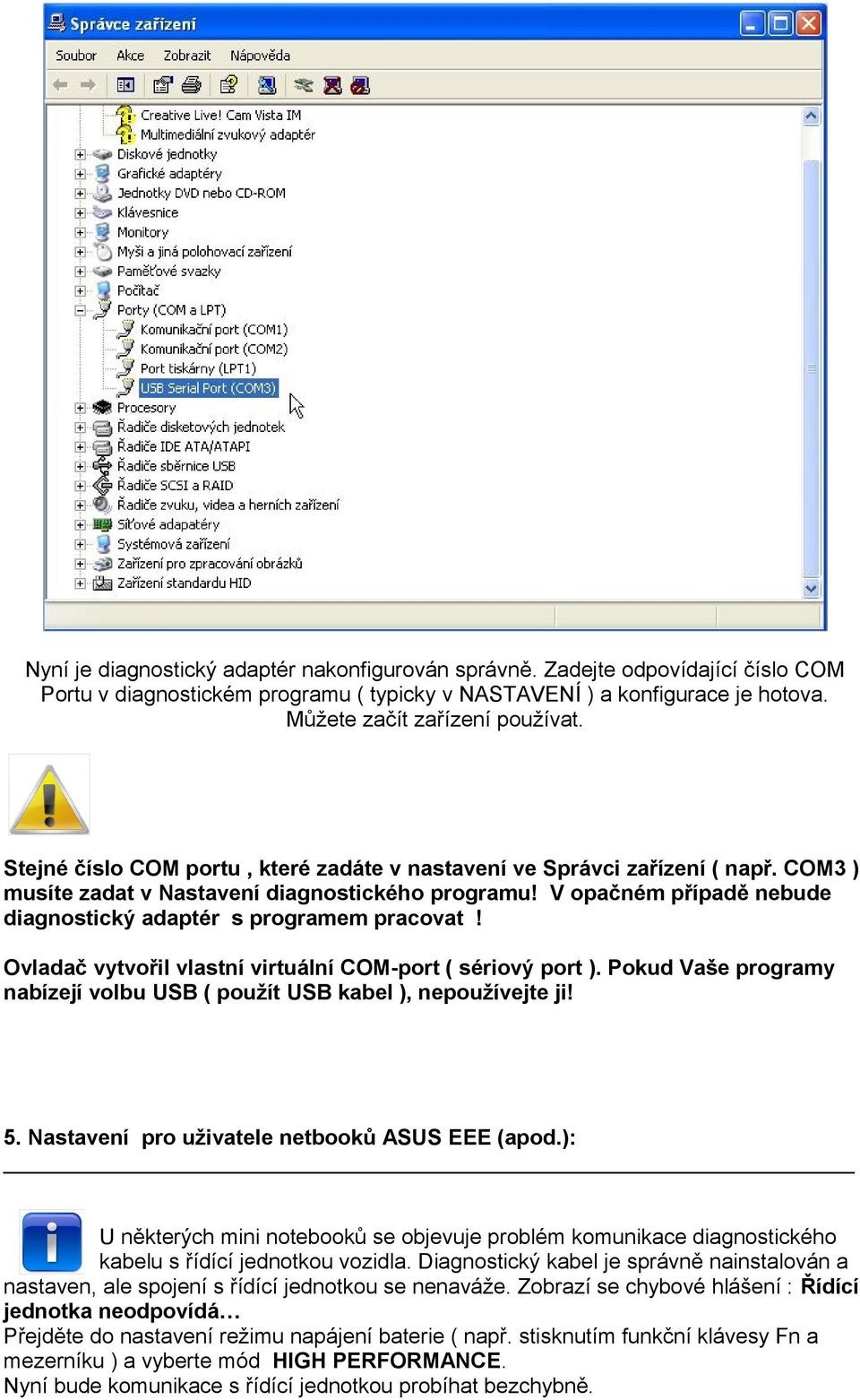

16 Nyní je diagnostický adaptér nakonfigurován správně. Zadejte odpovídající číslo COM Portu v diagnostickém programu ( typicky v NASTAVENÍ ) a konfigurace je hotova. Můžete začít zařízení používat. Stejné číslo COM portu, které zadáte v nastavení ve Správci zařízení ( např. COM3 ) musíte zadat v Nastavení diagnostického programu! V opačném případě nebude diagnostický adaptér s programem pracovat! Ovladač vytvořil vlastní virtuální COM-port ( sériový port ). Pokud Vaše programy nabízejí volbu USB ( použít USB kabel ), nepoužívejte ji! 5. Nastavení pro uživatele netbooků ASUS EEE (apod.): U některých mini notebooků se objevuje problém komunikace diagnostického kabelu s řídící jednotkou vozidla. Diagnostický kabel je správně nainstalován a nastaven, ale spojení s řídící jednotkou se nenaváže. Zobrazí se chybové hlášení : Řídící jednotka neodpovídá Přejděte do nastavení režimu napájení baterie ( např. stisknutím funkční klávesy Fn a mezerníku ) a vyberte mód HIGH PERFORMANCE. Nyní bude komunikace s řídící jednotkou probíhat bezchybně.

V opačném případě nebude diagnostický adaptér s programem pracovat! Ovladač vytvořil vlastní virtuální COM-port ( sériový port ).

17 V případě trvajících problému s instalací diagnostického kabelu VAG1, VAGR1 a VAGR2 nás kontaktujte em : info@autodiagnostika-obd.cz Zašovská Valašské Meziříčí tel.: info@autodiagnostika-obd.cz IČ : DIČ : CZ Tento návod je duševním vlastnictvím firmy Robert Krenželák - Autodiagnostika ROBEKO. Bez předchozího souhlasu není další šíření povoleno.
