Vnorovy, silnice I/55. Úpravy a osvětlení stávajících přechodů pro chodce. SO Světelné signalizační zařízení Svatý Ján (DSP)

Transkript

1

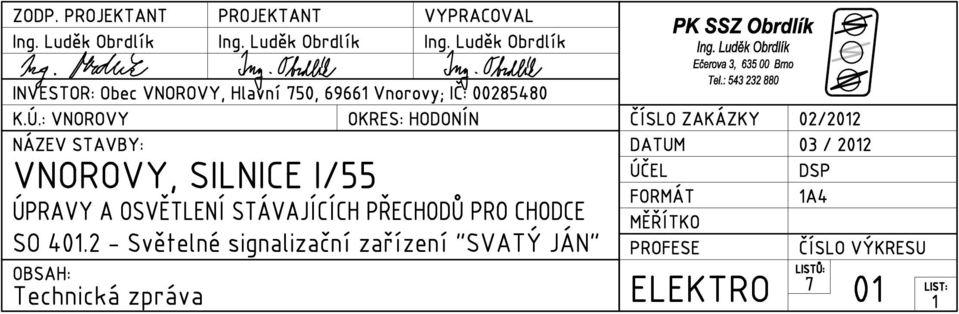

2 Vnorovy, silnice I/55 Úpravy a osvětlení stávajících přechodů pro chodce SO Světelné signalizační zařízení Svatý Ján (DSP) Obsah 1.1. Identifikační údaje Rozsah projektu Zákony a vyhlášky Technické normy Základní technické údaje Příkon SSZ Určení vnějších vlivů pro určení prostoru Dimenzování zařízení Technický popis Ochrana před úrazem elektrickým proudem Odběr elektrické energie SSZ Kabelové prostupy a chráničky Požadavky na provádění prací Požadavky na bezpečnost práce Požadavky na údržbu a revize zařízení SSZ... 6

3 1.1. Identifikační údaje Stavba: Vnorovy, silnice I/55 Úpravy a osvětlení stávajících přechodů pro chodce Stavební objekt: SO Světelné signalizační zařízení Svatý Ján Stupeň: DSP Místo stavby: Vnorovy Investor: Obec Vnorovy, Hlavní 750, Vnorovy Generální projektant: Němeček Elektromontáž, a.s., Nádražní 726, Strážnice Zpracovatel SO PK SSZ Obrdlík, Ing. Luděk Obrdlík, Ečerova 3, Brno Projektant: Ing. Luděk Obrdlík (ČKAIT ) Související SO: SO Úpravy chodníků Svatý Ján SO Dopravní značení Svatý Ján SO Osvětlení přechod Svatý Ján SO Přívod pro SSZ přechod Svatý Ján Strana: 2 z Rozsah projektu Projekt SO řeší výstavbu vnějšího zařízení nového světelného signalizačního zařízení (dále SSZ) přechodu pro chodce na silnici I/55 (na ulici Hlavní u Svatého Jána ) ve Vnorovech. Zahrnuje řadič, stožáry, stožárové svorkovnice, kabelové rozvody ke stožárům, návěstidla a svody k návěstidlům. V rámci projektu SO je stávající přechod pro chodce na silnici I/55 doplněn světelným signalizačním zařízením. V rámci souvisejícího SO budou pouze upraveny navazující vyčkávací prostory a současně budou provedeny bezbariérové úpravy na stávajícím přechodu pro chodce. Přechod pro chodce bude vybaven akustickou signalizací pro nevidomé. Signalizace pro nevidomé bude aktivována bezdrátově pouze nevidomými za pomocí zařízení aktivace signalizace. Na stožárech SSZ budou, pro umožnění výzvy, nainstalována tlačítka pro chodce. SSZ bude osazeno návěstidly se světelnými zdroji LED s napájecím napětím 40V AC. Stožáry SSZ budou žárově zinkované (zevnitř i zvenčí). Na stožárech SSZ budou osazena svítidla pro osvětlení přechodů pro chodce (řešeno v SO 400.2) Návěstidla SSZ Návěstidla budou mít následující parametry: celoplastová komora s bezšroubovými svorkovnicemi s průměrem světelných polí 200 mm nerezové uchycení (nosič) pro návěstidla na výložník kontrastní rámy návěstidel na výložník musí být z materiálu odolného proti teplotám a vlivům slunečního záření návěstidla musí mít jednotné světelné zdroje v provedení LED s napájecím napětím 40V AC návěstidla musí být kompatibilní se zařízením akustické signalizace pro nevidomé Návěstidlo Číslo stožáru 3x200 na výložník bez symbolu s kontrastním rámem 1, 2 3x200 na stožár bez symbolu 1, 2 (2x) 2x200 na stožár chodecké 1, Stožáry SSZ musí být žárově zinkované zevnitř i zvenčí stožáry SSZ musí svou konstrukcí umožnit instalaci svítidel osvětlení přechodů pro chodce (svítidla a kabely připojující svítidla na rozvody VO budou součástí SO 400.2) Stožár Číslo stožáru Výložníkový zvýšený o 1 m s výložníkem délky 3500 mm 1, Stožárové svorkovnice musí být bezšroubové s krytím IP 54

4 Akustická signalizace pro nevidomé Strana: 3 z 6 přechod pro chodce bude vybaven akustickou signalizací pro nevidomé akustická signalizace pro nevidomé bude aktivována bezdrátově pomocí zařízení aktivace signalizace přijímač zařízení aktivace signalizace bude instalován na stožáru SSZ číslo 1 ovládání aktivace bude osazeno přímo v řadiči. akustická signalizace musí být kompatibilní s návěstidly SSZ Tlačítka pro chodce na stožárech SSZ číslo 1 a 2 budou, pro umožnění výzvy, nainstalována tlačítka pro chodce Řadič SSZ kromě platných ČSN je požadováno i splnění ustanovení ČSN eqv. HD 638 S1:2001 čl v plném rozsahu je požadován dohled všech červených signálů vozidlových návěstidel a všech červených signálů chodeckých návěstidel (v souladu s čl ČSN EN je stanovena třída CA 1) řadič musí být certifikován na úroveň integrity bezpečnosti SIL 3 ve smyslu ČSN EN výstupní obvody řadiče musí být na napětí 40V AC maximální doba reakce na vzniklou poruchu (doba od výskytu nebezpečného signálu až do odstranění tohoto stavu) musí být ve smyslu ČSN maximálně ve třídě AG3 akustická signalizace pro nevidomé musí být připojena k samostatným výstupům řadiče (mimo spínací prvky pro návěstidla) požaduje se, aby součástí dodávky řadiče byla i jeho dílenská dokumentace Šňůra označená YY-JZ 5x1,0 0,6/1kV respektive YY-JZ 7x1,0 0,6/1kV jádro Cu lanko, izolace z PVC, plášť z PVC, minimální izolační odpor 20 MW/km, jmenovitý proud 15 A, jmenovité napětí 0,6/1kV, provozní teplota 40 C až + 80 C Kabely označené NYY-J 30x1,5 Cu drát, izolace z PVC, žíly stočeny, výplňový obal, plášť z PVC, černý, proudová zatížitelnost 27A jmenovité napětí 0,6/1kV Kabel označený NYY-J 4x10 Cu drát, izolace z PVC, žíly stočeny, výplňový obal, plášť z PVC, černý, proudová zatížitelnost 79A jmenovité napětí 0,6/1kV 1.3. Zákony a vyhlášky Dokumentace je zpracována v souladu s následujícími zákony a vyhláškami:

5 Strana: 4 z 6 Zákonem č. 183/2006 Sb. ze dne o územním plánování a stavebním řádu (stavební zákon) Zákonem č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). Nařízením vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích 1.4. Technické normy Dokumentace je zpracována v souladu s následujícími technickými normami: řady ČSN Elektrotechnické předpisy. Elektrická zařízení ČSN Elektrotechnické předpisy. Značení vodičů barvami nebo číslicemi. Prováděcí ustanovení ČSN EN ed. 4 Základní a bezpečnostní zásady pro rozhraní člověk-stroj, značení a identifikaci - Identifikace svorek předmětů, konců vodičů a vodičů ČSN EN ed. 2 Ochrana před úrazem elektrickým proudem - Společná hlediska pro instalaci a zařízení ČSN Světelná signalizační zařízení Umístění a použití návěstidel ČSN Systémy silniční dopravní signalizace ČSN Světelná signalizační zařízení. Technické a funkční požadavky. Část 1: Světelná signalizační zařízení pro řízení silničního provozu ČSN EN Řízení dopravy na pozemních komunikacích - Zařízení a příslušenství - Návěstidla ČSN EN Řízení dopravy na pozemních komunikacích - Řadiče světelných signalizačních zařízení - Funkčně bezpečnostní požadavky 2.1. Základní technické údaje Stupeň dodávky elektrické energie 3 Instalovaný příkon Pi = 0,99 kw Účiník cos j = 1 Soudobost b = 0,7 Výpočtové zatížení Pv = 0,69 kw Napěťová soustava v rozvodné síti: TN-C-S (1/N/PE, 230 V AC) 2.2. Příkon SSZ Řadič 200 W Manipulační zásuvka 500 W Návěstidla vozidlová a chodecká (světelný zdroj LED) 19 x W Instalovaný příkon celkem 985 W 2.3. Určení vnějších vlivů pro určení prostoru Prostor byl určen podle ČSN ed. 2 na základě vnějších vlivů: Označení Třída označení Charakteristiky Prostor AB 8 Atmosférické teplota -50 C až +40 C; relativní vlhkost od 15% Nebezpečný podmínky do 100%, absolutní vlhkost od 0,04 do 36,00 g/m 3 AC 1 Nadmořská výška 2000 m AD 4 Výskyt vody Stříkající voda všemi směry Nebezpečný *) AE 1 Výskyt cizích pevných Zanedbatelný těles AF 1 Výskyt korozívních nebo znečišťujících látek Zanedbatelný AG 1 Mechanické namáhání ráz Mírné

6 Strana: 5 z 6 Označení Třída označení Charakteristiky Prostor AH 1 Vibrace Mírné AK 1 Výskyt rostlinstva nebo Bez nebezpečí plísní AL 1 Výskyt živočichů Bez nebezpečí AN 2 Intenzita slunečního Střední 500 Intenzita 700 W/m 2 záření AP 1 Seizmické účinky Zanedbatelné zrychlení 30 Gal (1 Gal = 1 cm/s 2 ).. AQ 1 Bouřková činnost Zanedbatelné počet bouřkových dní v roce 25 AR 2 Pohyb vzduchu Střední 1 m/s rychlost 5 m/s AS 2 Vítr Střední 20 m/s rychlost 30 m/s Nebezpečný BA 1 Schopnost osob Běžná BC 2 Dotyk osob Výjimečný s potenciálem země BD 1 Podmínky úniku Malá hustota obsazení, snadné podmínky pro únik v případě nebezpečí CA 1 Stavební materiál Nehořlavé CB 1 Konstrukce budovy Zanedbatelné nebezpečí (SSZ) Kombinací jednotlivých vnějších vlivů nedojde ke zhoršení prostoru. *) I když se jedná o venkovní prostředí, byl prostor v souladu s normou ČSN ed. 2 posouzen jako nebezpečný (viz tabulka NA.6). Z toho vyplývá, že se s elektrickým zařízením bude manipulovat pouze v době, kdy působí maximálně jenom vnější vlivy podle tabulky NA.4 a NA Dimenzování zařízení Silové kabely jsou dimenzovány podle ČSN ed. 2 a ČSN s ohledem na úbytek napětí v rozvodu, který činí na silových svorkách řadiče 3,5%. Rozvod pro napájení návěstidel je navržen tak, aby úbytek napětí na žárovkách v návěstidlech nepřekročil 5%. Jištění silového napájení je provedeno podle výše uvedených platných ČSN a ČSN ed Technický popis Rozvody ke stožárům budou provedeny celoplastovými kabely typu NYY-J 30x1,5. Vzorový řez uložení kabelů SSZ je na výkresu číslo 2 (Situace SSZ). Kabely budou opatřeny směrovými štítky Ochrana před úrazem elektrickým proudem Ochrana před úrazem elektrickým proudem bude provedena podle ČSN ed. 2: A. Ochrana živých částí - izolací, kryty a přepážkami B. Ochrana neživých částí: Rozvaděč RE a řadič SSZ: 1.1. Ochranné opatření: automatické odpojení od zdroje nadproudovými jistícími prvky v síti TN-C-S 1.2. Doplňková ochrana: doplňujícím ochranným pospojováním podle článku Vnější zařízení SSZ: 2.1. Ochranné opatření: automatické odpojení od zdroje proudovým chráničem v síti TN-C-S 2.2. Doplňková ochrana: doplňujícím ochranným pospojováním podle článku Doplňující ochranné pospojování bude provedeno zemnící kulatinou FeZn o 10 mm. Zemnící kulatina bude uložena do kabelové trasy. Schéma doplňujícího ochranného pospojování je na výkresu číslo Odběr elektrické energie SSZ Odběr elektrické energie bude realizován z nové elektrické přípojky, která bude zřízena v rámci SO Přívod pro SSZ přechod Svatý Ján. V rámci SO bude zřízen nový elektroměrový rozvaděč, do kterého bude připojen kabel NYY-J 4x10 (součást SO 401.2), který propojí elektroměrový rozvaděč s řadičem SSZ. Napájení SSZ je na výkresu číslo 4.

7 Strana: 6 z Kabelové prostupy a chráničky Pro převedení kabelů SSZ pod vozovkou silnice I/55 bude zřízen nový řízený kabelový prostup, který bude tvořen jednou PE trubkou DN110 (řešeno v SO 400.2). Pro zvýšení mechanické odolnosti budou všechny kabely SSZ uloženy do PE chráničky DN Požadavky na provádění prací Polohy inženýrských sítí, které jsou zakresleny v situaci, byly zpracovateli projektu předány generálním projektantem. Polohy jsou pouze informativní, a proto je třeba před zahájením výkopových prací požádat o vytýčení všech inženýrských sítí nacházejících se v obvodu staveniště. Při výstavbě je nutné dodržovat ČSN a v místech křížení příslušnou normu. Při předání zařízení do provozu předá dodavatel investorovi výchozí revizní zprávu (tj. od řadiče a měřící protokoly kabelů) a opravenou projektovou dokumentaci podle skutečného provedení. Do řadiče bude vlepena situace dopravního řešení. Stožáry SSZ budou opatřeny čísly. Výstavbu stavebního objektu SO je nutné koordinovat se souvisejícími stavebními objekty: SO Úpravy chodníků Svatý Ján SO Dopravní značení Svatý Ján SO Osvětlení přechod Svatý Ján SO Přívod pro SSZ přechod Svatý Ján 3.1. Požadavky na bezpečnost práce Při montážních pracích musí být dodržovány bezpečnostní předpisy podle ČSN EN ed. 2, ČSN EN všemi pracovníky s odpovídající elektrotechnickou způsobilostí. Tento požadavek se týká i následných oprav a údržby zařízení. Zadavatel stavby je povinen respektovat ustanovení zákona č. 309/2006 Sb. a nařízení vlády č. 591/2006 Sb., která zadavateli stavby ukládají zřídit funkci koordinátora a zpracovat plán, pokud jsou naplněna ustanovení tohoto zákona a nařízení vlády Požadavky na údržbu a revize zařízení SSZ Po dobu životnosti SSZ budou prováděny roční prohlídky, které budou zaměřeny na vizuální prohlídku prvků SSZ (stožárů, skříní řadiče a elektroměrového rozvaděče) zda nejsou mechanicky poškozeny. Následně proběhnou zkoušky stanovené technickými podmínkami výrobce řadiče. Údržba SSZ bude prováděna podle článku 9 ČSN Předpokládané doby životnosti prvků SSZ: Řadič SSZ 15let Kabeláž 20let Návěstidla bez světelného zdroje 15let Světelný zdroj LED max. 5let, po uplynutí této doby bude provedena preventivní výměna Stožáry SSZ (žárově zinkované) 20let Údaje o životnosti zařízení jsou orientační. Předpokládá se průběžná údržba zařízení po celou dobu jeho životnosti. V průběhu životnosti budou v pravidelných lhůtách (jednou za tři roky) prováděny revizní zkoušky. Brno, únor 2012 Ing. Luděk Obrdlík
