SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

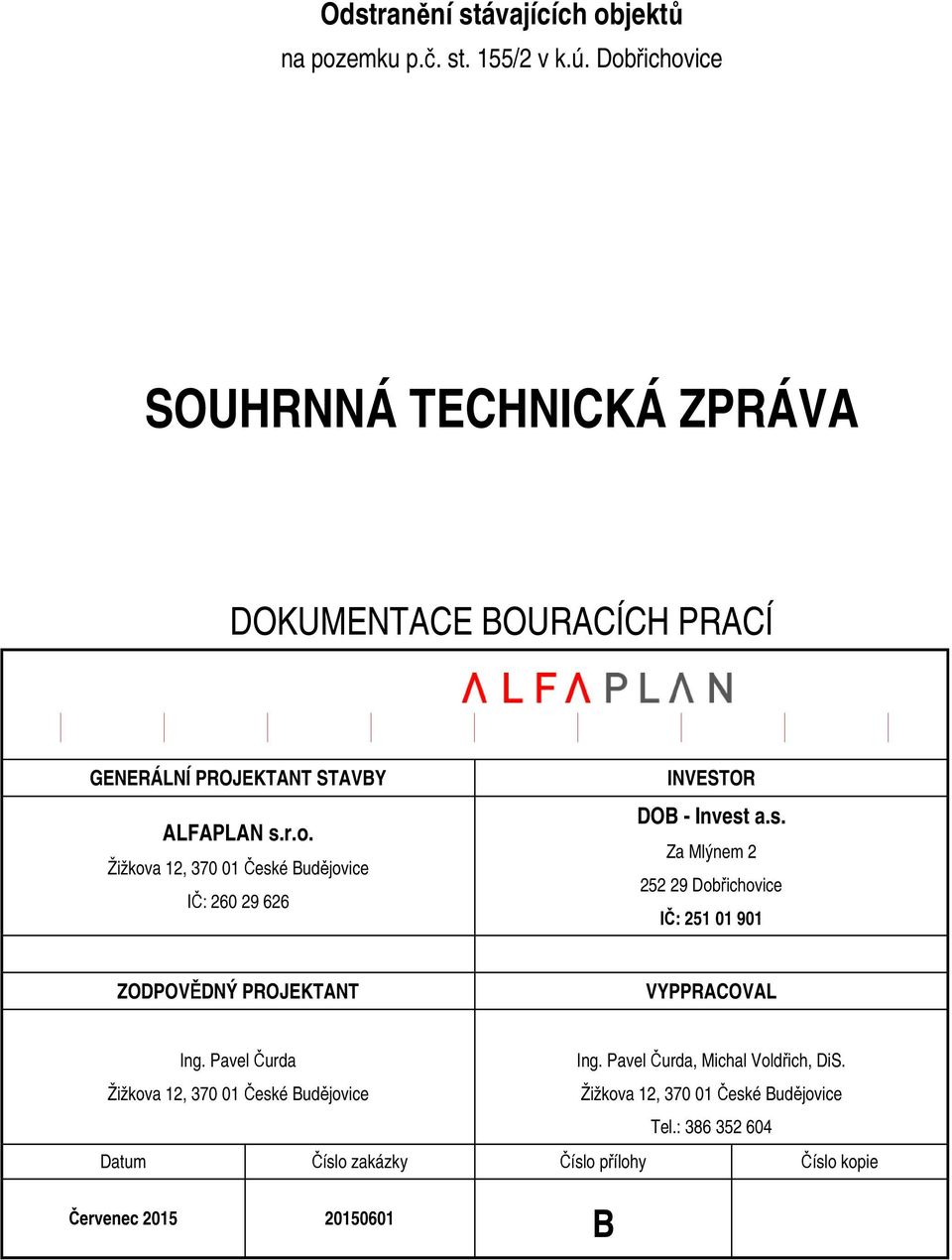

1 Odstranění stávajících objektů na pozemku p.č. st. 155/2 v k.ú. Dobřichovice SOUHRNNÁ TECHNICKÁ ZPRÁVA DOKUMENTACE BOURACÍCH PRACÍ GENERÁLNÍ PROJEKTANT STAVBY ALFAPLAN s.r.o. Žižkova 12, České Budějovice IČ: INVESTOR DOB - Invest a.s. Za Mlýnem Dobřichovice IČ: ZODPOVĚDNÝ PROJEKTANT VYPPRACOVAL Ing. Pavel Čurda Žižkova 12, České Budějovice Ing. Pavel Čurda, Michal Voldřich, DiS. Žižkova 12, České Budějovice Tel.: Datum Číslo zakázky Číslo přílohy Číslo kopie Červenec B

2 Souhrnná technická zpráva 1.1. Popis území stavby Charakteristika zastavěného stavebního pozemku Objekty určené k odstranění se nachází na pozemcích p.č. st. 155/2 v k.ú. Dobřichovice. Dle katastru nemovitostí jsou pozemky vedeny jako zastavěná plocha a nádvoří. Stávající objekt na pozemku p.č. 155/2 je v současné době bez využití, navazující pozemky slouží jako přístupové chodníky a příjezdové komunikace. Pozemky a objekt jsou součástí uzavřeného areálu DOB Centra, v majetku investora, firmy DOB Invest a.s. Stávající ochranná a bezpečnostní pásma Poloha stavby V severní části je do objektu zaústěna vodovodní přípojka PE 90, která bude zachována a ukončena ve vodoměrné šachtě. Dále se v blízkosti objektu nachází stávající vedení NN, VN a veřejného osvětlení. Pozemek pro stavbu a stávající objekt zasahuje do ochranného pásma vodního zdroje IIa, IIb. Objekty se nachází v záplavovém území. Vliv odstranění stavby na okolní stavby a pozemky Stávající objekty dotčené k odstranění jsou dle vyjádření správců sítí a dle skutečného zaměření inženýrských sítí napojeny na stávající přípojku vodovodu. Před zahájením bouracích prací budou odborně odpojeny veškeré instalace zavedené do dotčených objektu, včetně Vodovodní přípojka pro tento objekt je umístěna na severní straně objektu. Stávající přípojka bude zakončena v nové vodoměrné šachtě, do které budou přemístěny uzavírací a výtokové armatury ze stávajícího objektu. Do objektu je zaústěna staveništní přípojka NN (vzdušné vedení), vedená ze stávající trafostanice umístěné v přilehlém parku na pozemku p.č Tato přípojka bude před zahájením bouracích prací přeložena. Stávající objekty dotčené bouracími pracemi se budou bourat každý v jedné etapě klasickými bouracími postupy. Na severní straně objektu je na pozemku p.č. 139 umístěn stávající strom (akát obecný, průměr kmene 650mm) zasahující nad střechu stávajícího objektu. V rámci bouracích prací bude odstraněn. Zhodnocení kontaminace prostoru stavby Stávající objekty určené k odstranění jsou v současné době stavby bez technologického provozu. Stávající objekty neprodukují žádné škodlivé látky. Ani po skončení bouracích prací se nepředpokládá kontaminování stávajícího prostoru škodlivými látkami. Požadavky na kácení dřevin Z důvodu bouracích prací je nutné žádat o kácení dřevin. Na severní straně objektu je na pozemku p.č. 139 umístěn stávající strom (akát obecný, průměr kmene 650mm) zasahující nad střechu stávajícího objektu. V rámci bouracích prací bude odstraněn. Veškeré ostatní dřeviny a stávající zeleň v blízkosti stavby budou zachovány a chráněny proti poškození. Věcné a časové vazby Stávající objekty dotčené k odstranění jsou dle vyjádření správců sítí a dle skutečného zaměření inženýrských sítí napojeny na stávající přípojku vodovodu. Před zahájením bouracích prací budou odborně odpojeny veškeré instalace zavedené do dotčených objektu, včetně Vodovodní přípojka pro tento objekt je umístěna na severní straně objektu. Stávající přípojka bude zakončena v nové vodoměrné šachtě, do které budou přemístěny uzavírací a výtokové armatury ze stávajícího objektu. Do objektu je zaústěna staveništní přípojka NN (vzdušné vedení), vedená ze stávající trafostanice umístěné v přilehlém parku na pozemku p.č Tato přípojka bude před zahájením bouracích prací přeložena. 2/7

3 Stávající objekty dotčené bouracími pracemi se budou bourat každý v jedné etapě klasickými bouracími postupy Popis stavby Popis objektu a konstrukcí Objekt je v současné době bez využití. Nosná konstrukce je tvořena zděnými stěnami ze smíšeného zdiva. Založení stavby na zděných základových pasech a patkách z kamenného zdiva. Stropní konstrukce objektu jsou tvořeny cihelnými klenbami doplněnými násypem. Konstrukce zastřešení objektu řešena dřevěnou tesařskou konstrukcí. Střešní krytina vlnitá z vlnitého eternitu na bednění. Stávající zpevněné plochy příjezdová komunikace, stávající sjezdy jsou asfaltobetonové konstrukce v kombinaci s kamennou dlažbou. Popis technických a technologických zařízení V objektu se nenachází žádné technologické zařízení. Výsledky stavebního průzkumu Během ověření stávajícího stavu nebyly zjištěny žádné poruchy objektu. Střešní krytina objektu je provedena z azbestocementových vlnitých desek Připojení na technickou infrastrukturu Stávající objekty dotčené k odstranění jsou dle vyjádření správců sítí a dle skutečného zaměření inženýrských sítí napojeny na stávající přípojku vodovodu. Před zahájením bouracích prací budou odborně odpojeny veškeré instalace zavedené do dotčeného objektu, včetně Vodovodní přípojka pro tento objekt je umístěna na severní straně objektu. Stávající přípojka bude zakončena v nové vodoměrné šachtě, do které budou přemístěny uzavírací a výtokové armatury ze stávajícího objektu. Do objektu je zaústěna staveništní přípojka NN (vzdušné vedení), vedená ze stávající trafostanice umístěné v přilehlém parku na pozemku p.č Tato přípojka bude před zahájením bouracích prací přeložena. Na severní straně objektu je na pozemku p.č. 139 umístěn stávající strom (akát obecný, průměr kmene 650mm) zasahující nad střechu stávajícího objektu. V rámci bouracích prací bude odstraněn Bourací práce Rozsah bouracích prací stávajícího objektu je vyznačen ve výkresové části dokumentace. Jedná se o severní část stávajícího objektu, východní část bude zachována, navazující zachovávané konstrukce střechy stropů a nosných stěn budou před zahájením bouracích prací zajištěny. Před zahájením jakýchkoliv prací bude objekt odpojen od stávajících areálových inženýrských sítí a to zejména elektroinstalace a vody. Před zahájením vlastních bouracích prací budou vysazeny a uloženy veškeré vnitřní výplně otvorů. Z celého objektu budou demontovány případné stávající zařizovací předměty, budou odstraněny rovněž veškeré obvodové výplně okenních a dveřních otvorů včetně parapetů a zárubní. Dále budou odstraněny nášlapné vrstvy podlah. V celém rozsahu bourané části objektu budou vybourány a odstraněny viditelné rozvody inženýrských sítí dle jednotlivých profesí. Dále budou demontovány veškeré klempířské konstrukce, bude odstraněna střešní krytina. V dalším postupu prací budou rozebrány kce střechy a to postupně od vnějšího líce a směrem od zhora dolů. Jednotlivé konstrukce budou ukládány na meziskládku v areálu stavby a následně odváženy dle druhů na řízenou skládku. Způsob demontáže je nutné určit ve vztahu k nosným konstrukcím. Vlastní technologii bouracích prací navrhne dodavatelská firma, dle dostupného stupně mechanizace. 3/7

4 Při demontáži je nutno postupovat tak, aby nedošlo k nekontrolovatelnému porušení stability objektu, nebo jeho částí ani k ohrožení sousedních objektů a přilehlých veřejně přístupných ploch. Je nutno zajistit, aby nedošlo k opadu suti na cizí pozemek. Bourání svislých nosných konstrukcí lze provést jen tehdy, jestliže nejsou zatíženy. Ruční bourání nosných konstrukcí se provádí zásadně směrem od shora dolů. Dodavatel je povinen společně s koordinátorem bezpečnosti práce v rámci své dodavatelské dokumentace zpracovat technologický, nebo pracovní postup montáže a stavebních prací, který musí být po dobu provádění těchto prací k dispozici na stavbě. Tento postup musí obsahovat též opatření k zajištění bezpečnosti pracovníků, pracoviště a okolí a dále opatření k zajištění staveniště po dobu, kdy se na něm nepracuje. Zajištění stability stávajících kleneb Dle podkladu je v objektu valená klenba s lunetami, zajištění klenby pro odbourání části objektu navrhuji ve dvou variantách: V1 celoplošné podbednění klenby v ploše lichoběžníku vyznačeného na schématu. Horní linii tvoří odbouraná část objektu, spodní linie probíhá přes vrcholy lunet. Podepření bude pomocí ramenátů z ohýbaných latí, svlaků a podpěr ze dřevěné kulatiny nebo ocelových stojek. Podepření musí klenbu podpírat, netřeba příliš klínovat (aktivovat). Pokud bude klenba v některé části rozvolněná, bez omítky, atd., doporučuji proškrábat spáry a opatřit klenbu novou cementovou omítkou pro její zpevnění. Pokud bude klenba deformovaná, s výraznými trhlinami apod., doporučuji detailnější prohlídku na místě za účasti statika. V2 jedná se o shodné řešení podepření s tím, že linie štítu stávajícího objektu po odbourání bude uzavřena vyzdívkou např. z tvarovek Ytong tloušťky 250 mm. Za ní bude probíhat lichoběžník podepření klenby výdřevou dle předchozího popisu. 4/7

5 1.5. Úpravy terénu po odstranění stavby Stávající objekty budou ubourány včetně části stávajících základových konstrukcí. Předpokládá se, že základové pasy budou ubourány cca. 500 mm pod upravený terén. Případné navazující stávající zpevněné plochy budou vybourány včetně podkladních vrstev do úrovně 250mm pod upravený terén v okolí objektu. Prostor po odstraněných stavbách bude srovnán do roviny s okolním terénem. Prostor po stávajících objektech bude v budoucnu využit pro stavební účely Zásady organizace bouracích prací Staveniště, využívané pro zajištění bouracích prací, zahrnuje pouze pozemky v majetku investora. Staveniště je bez požadavků na dočasný zábor veřejného prostranství. Prostor staveniště bude zajištěn mobilním oplocením. Před zahájením bouracích prací budou odborně odpojeny veškeré instalace zavedené do dotčeného objektu, včetně Dešťové vody budou vsakovány do terénu. Zásobení stavby vodou pro potřeby kropení bude zajištěno ze stávající přípojky vodovodu zakončené ve vodoměrné šachtě. WC na staveništi bude osazeno chemické. Odběr elektrické energie pro potřeby stavby bude zajištěn na základě žádosti se správcem sítě ze stávající staveništní přípojky areálu. Telefonické spojení stavby bude zajištěno mobilními telefony. Objekt staveniště je přístupný z uzavřeného areálu a z ulice 5. května stávajícím samostatným sjezdem, který bude zachován. Stávající komunikace, ul. 5. května, bude po dobu bouracích prací využívána pro dopravu materiálu a stavební suti z bouracích prací. Pokud dodavatel stavby poškodí stávající přístupovou komunikaci, uhradí na vlastní náklady po ukončení prací její uvedení do původního stavu. Skládkové plochy před konečnou likvidací budou výhradně na vlastní ploše pozemku na pozemku p.č. 155/8. Vliv bouracích prací na okolí během výstavby: a) Práce při bourání bude zdrojem běžného hluku, vznikajícího při provozu stavebních mechanismů a stavebních pracích. Jeho účinky budou omezeny úpravou pracovní doby na stavbě. Klid bude zachován minimálně v době od 22 do 6 hodin. Množství prachu, vznikajícího při bouracích pracích a dopravě materiálu, bude omezováno dostatečným kropením a čištěním komunikace. b) Odpady během stavby Stavební firma bude vznikající odpady zařazovat podle katalogu odpadů, určí kategorii odpadů, a nebezpečné odpady bude shromažďovat, respektive skladovat v souladu se zákonem o odpadech a prováděcích právních předpisů. Stavební firma bude předcházet vzniku odpadů, v případě vzniku odpadu se bude snažit tento odpad sama využít, v případě, že odpad není schopna sama využít, převede odpad do vlastnictví pouze osobě oprávněné ke sběru, nebo výkupu odpadů, nebo osobě provozující zařízení k odstraňování odpadů. 5/7

6 Hlavními odpady při bourání stavby budou: Katalogové číslo odpadu Název Likvidace Množství ( t ) Kategorie Neželezné kovy - Měď, mosaz Sběrné suroviny 0,2 O Neželezné kovy hliník Sběrné suroviny 0,1 O Neželezné kovy zinek Sběrné suroviny 0,1 O Plasty Recyklace 0,80 O Sklo Sběrné suroviny 2,8 O Beton Recyklace 20 O Zbytky cihel a malty Recyklace 30 O Zbytky plechů, trubek a železa Sběrné suroviny 5,00 O Směsné kovy Sběrné suroviny 30 O Zbytkové dřevo ze stavby Energetické využití 15 O Asfaltové směsi Specializovaná firma 2 O Odpad kabelů Sběrné suroviny 0,5 O Výkopová zemina Řízená skládka 10 O Izolační materiály Řízená skládka 5 O Stavební materiály obsahující azbest Specializovaná firma 10 N Materiály na bázi sádry Řízená skládka 150 O c) Dodavatel bude třídit jednotlivé druhy odpadů a separátně je skladovat, včetně jejich evidence a to jak vzniklých tak využitých či zneškodněných. Tato evidence bude předložena ke kolaudaci. d) Shora uvedené skutečnosti dle bodu c budou zakotveny ve smlouvě o dílo s jednotlivými dodavateli stavby. Zajištění a ochrana zdraví během provádění Bourací práce bude provádět pouze kvalifikovaná stavební firma s proškolenými pracovníky, za předpokladu dodržení vyhlášky IBP. Zadavatel stavby a její zhotovitel před jejím zahájením a v průběhu její realizace je povinen dodržet požadavky zákona č.309/2006 Sb., 14 až 18 Další úkoly zadavatele stavby, jejího zhotovitele, případně fyzické osoby, která se podílí na zhotovení stavby, a koordinátora bezpečnosti a ochrany zdraví při práci na staveništi. Při provádění stavebních prací je nutné dodržet ustanovení Nař. vlády č.591/2006 Sb. a Nař. vlády č. 362/2005 Sb. Dodavatel povinen společně s koordinátorem bezpečnosti práce v rámci své dodavatelské dokumentace zpracovat technologický, nebo pracovní postup montáže a stavebních prací, který musí být po dobu provádění těchto prací k dispozici na stavbě. Tento postup musí obsahovat též opatření k zajištění bezpečnosti pracovníků, pracoviště a okolí a dále opatření k zajištění staveniště po dobu, kdy se na něm nepracuje. Požadavky dotčených orgánů státní správy jsou uvedeny v dokladové části této dokumentace. Tyto podmínky pro realizaci a užívání stavby budou splněny bez ohledu na rozsah a stupeň zpracovávané dokumentace. Při provádění prací musí být dodrženy platné předpisy, týkající se bezpečnosti práce, stavební technologické předpisy atd. Pracovníci budou seznámeni s výnosem : - Zajištění bezpečnosti při práci ve výškách - Zajištění bezpečnosti při bourání - Příprava práce a pracoviště při provádění stavebních prací - Zajištění bezpečnosti a ochrany zdraví při zemních pracích 6/7

7 Přehled předpisů k zajištění bezpečnosti a ochrany zdraví při práci a předpisů souvisejících Základní předpisy, dozor nad bezpečností a ochranou zdraví při práci Zákon 262/2006 Sb, zákoník práce, novelizace č. 362/2007 Sb. Nařízení vlády č. 494/2001 Sb. o evidenci a registraci pracovních úrazů Nařízení vlády č. 495/2001 Sb. o poskytování osobních ochranných pracovních prostředků a mycích prostředků Zákon č. 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění pozdějších předpisů; Nařízení vlády č. 361/2007 Sb. Nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí Nařízení vlády č. 406/2004 Sb., o bližších požadavcích na zajištění bezpečnosti a ochrany zdraví při práci v prostředí s nebezpečím výbuchu; Nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí; Stavebnictví, stavby, stavební práce Nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Nařízení vlády č. 591/2006 Sb. Zákon č. 309/2006 Sb. Stavební a udržovací práce lešení a pomocné konstrukce pro práce ve výškách, prostředky osobního zajištění proti pádu z výšky ČSN EN 39 ( ) Ocelové trubky pro pracovní a podpěrná lešení - Technické dodací podmínky (07.03) ČSN EN ( ) Žebříky. Termíny, druhy, funkční rozměry (02.95) ČSN EN ( ) Žebříky. Požadavky, zkoušení, značení (02.95, opr. chyb V 4.98) ČSN EN 397 ( ) Průmyslové ochranné přilby (03.97 Z A1-4.01) ČSN Lešení. Společná ustanovení (4.05) ČSN Ochranné a záchytné konstrukce (11.81, zm. a 7.86, , ) ČSN EN ( ) Fasádní dílcová lešení - Část 1: Požadavky na výrobky (08.04) ČSN EN ( ) Fasádní dílcová lešení - Část 2: Zvláštní postupy při navrhování konstrukce (08.04) ČSN EN ( ) Záchytné sítě - část 2: Bezpečnostní požadavky pro osazování záchytných sítí (07.03) ČSN EN 365 ( ) Osobní ochranné prostředky proti pádům z výšky - Všeobecné požadavky na návody k používání, údržbě, periodické prohlídce, opravě, značení a balení (5.05) Stavební stroje a zařízení Nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí; Nařízení vlády č. 11/2002 Sb., kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů, ve znění nař. vl. č. 405/2004 Sb.; ČSN Revize a kontroly elektrického ručního nářadí během používání (04.94) ČSN ISO ( ) Jeřáby - Bezpečné používání - Část 1: Všeobecně (06.99) ČSN EN ( ) Nákladní stavební výtahy Část 2: Nakloněné výtahy s nepřístupnými nosnými zařízeními (11.01) Doprava silniční Zákon č. 168/1999 Sb., o pojištění odpovědnosti za škodu způsobenou provozem vozidla a o změně některých souvisejících zákonů (zákon o pojištění odpovědnosti z provozu vozidla), ve znění pozdějších změn a doplňků; 7/7
