ČÁST B DSP-B-001 : SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

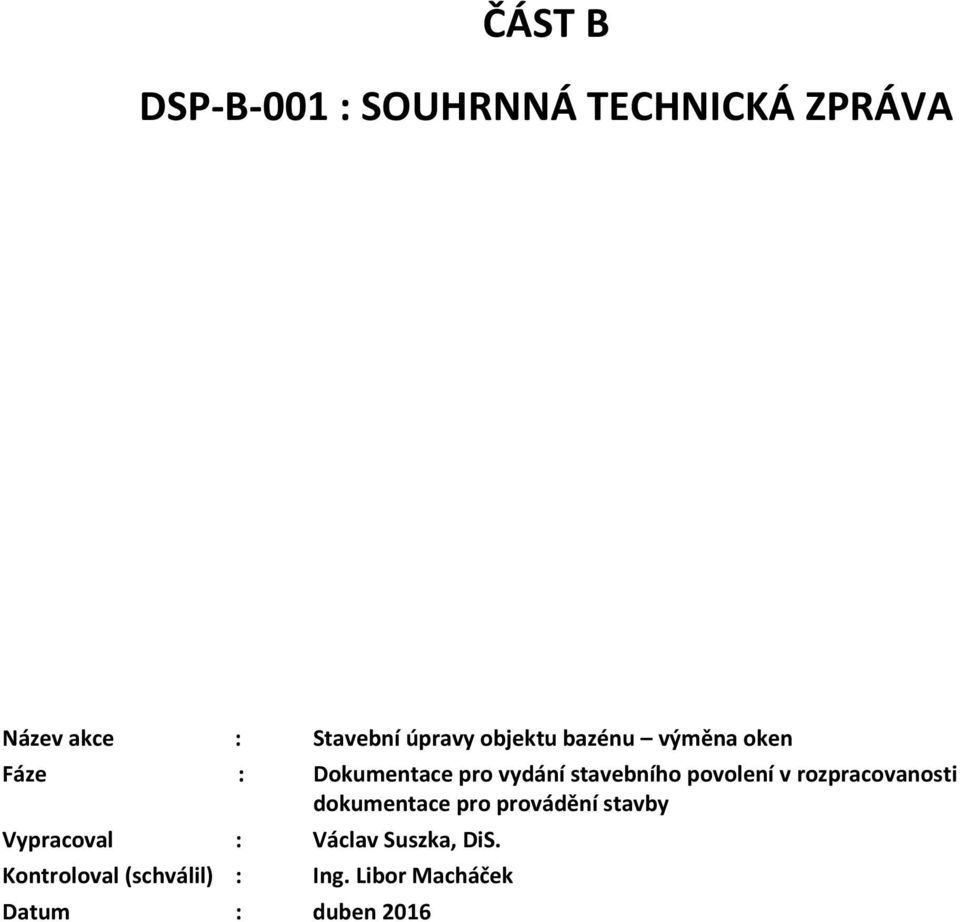

1 DSP-B-001 : SOUHRNNÁ TECHNICKÁ ZPRÁVA Název akce : Stavební úpravy objektu bazénu výměna oken Fáze : Dokumentace pro vydání stavebního povolení v rozpracovanosti dokumentace pro provádění stavby Vypracoval : Václav Suszka, DiS. Kontroloval (schválil) : Ing. Libor Macháček Datum : duben 2016

2 Obsah 1. Popis území stavby 2. Celkový popis stavby 3. Připojení na technickou infrastrukturu 4. Dopravní řešení 5. Řešení vegetace a souvisejících terénních úprav 6. Popis vlivů stavby na životní prostředí a jeho ochrana 7. Ochrana obyvatelstva 8. Zásady organizace výstavby 2

3 1. Popis území stavby 1.1. charakteristika stavebního pozemku Stavební úpravy výměna oken bude probíhat na stávajícím objektu bazénu, Střední školy prof. Zdeňka Matějčka, Ostrava Poruba, 17. listopadu 1123/70. Objekt bazénu je součástí komplexu 9 budov střední školy, které jsou navzájem propojeny. Stavební úpravy nebudou probíhat mimo řešený objekt bazénu. Objekt je umístěn na parcele parc. č. 1988/1, k.ú. Poruba sever výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Na řešeném objektu byl proveden stavebně technický průzkum se zaměřením na poruchy stávajícího stavu objektu. S vzhledem k rozsahu stavby nebylo nutné provést další průzkumy (geologický, hydrogeologický, stavebně historický atd.) 1.3. stávající ochranná a bezpečnostní pásma Nejsou stanovena zvláštní ochranná pásma. Dodavatel stavby je povinen dodržovat ochranná a bezpečnostní pásma jednotlivých sítí technické infrastruktury a vnitřních rozvodů (zejména při realizaci lešení v exteriéru) poloha vzhledem k záplavovému území, poddolovanému území apod. Dle dostupných informací z Povodí Odry se rovněž stavba nenalézá v záplavovém území. Stavba se nachází ve městě Ostrava, v místní části Poruba. Město Ostrava spadá do území ovlivněné důlní činností. Navrhované stavební úpravy jsou malého rozsahu bez vlivu na podmínky poddolovaného území. 3

4 1.5. vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Vzhledem k tomu, že se jedná o stavební úpravy stávajícího objektu, tak stavba nemá žádný negativní vliv na okolní stavby a pozemky, což je patrné z dokumentace, která vychází ze stávajících poměrů území. Z tohoto důvodu není potřeba jakkoliv chránit okolí, vyjma lešení stavby, které musí mít plnoplošně ochranu sítí. Dále je povinen Zhotovitel před realizací stavby zajistit souhlas s umístěním lešení na sousedním pozemku parc.č. 1988/5 v majetku Lidl Česká Republika v.o.s. Stavební úpravy, které jsou malého rozsahu, nemají vliv na stávající odtokové poměry, které se stavebními úpravami nikterak nezmění. Plochy stavby se nemění požadavky na asanace, demolice, kácení dřevin V rámci stavebních úprav bude nutné demontovat stávající nevyhovující plastová okna na jižní fasádě a dále skleněné copylitové stěny na severní fasádě objektu bazénu. V prostoru šatny ve 2.NP na severní fasádě jsou na skleněných copylitových stěnách nalepeny desky z polystyrénu tyto budou demontovány. Dále budou demontovány stávající klempířské konstrukce venkovní parapety a okapové svody. Bližší popis bouracích prací a demontáží je uveden v technické zprávě požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Nejsou územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Stavebními úpravami stávajícího objektu se nemění napojení na stávající dopravní a technickou infrastrukturu věcné a časové vazby stavby, podmiňující, vyvolané, související investice Nejsou. 2. Celkový popis stavby 2.1. Účel užívání stavby, základní kapacity funkčních jednotek Řešení objekt, na kterém probíhají stavební úpravy je užíván jako bazén střední školy prof. Zdeňka Matějčka. Stavebními úpravami nedojde ke změně v užívání stávajícího objektu, ani se nezmění stávající kapacity objektu, zastavěná plocha, ani obestavěný prostor. 4

5 2.2. Celkové urbanistické a architektonické řešení urbanismus - územní regulace, kompozice prostorového řešení architektonické řešení - kompozice tvarového řešení, materiálové a barevné řešení Stavebními úpravami se nemění stávající dispozice objektu, stavební úpravy budou spočívat pouze ve výměně stávajících nevyhovujících výplní otvorů. Z hlediska funkčního řešení, řešení vegetačních úprav a řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace rovněž nedojde k žádné změněn oproti stávajícímu stavu. Z hlediska architektonického a výtvarného řešení nedojde k výrazné změně. Nově provedené okna budou na jižní fasádě přesně kopírovat členění stávajících oken. Na severní fasádě budou stávající nevyhovující skleněné profilované tvarovky (copylit) nahrazeny novými plastovými okny. Všechna okna budou provedeny jako plastové bílé. Na jižní fasádě budou s izolačním dvojsklem, na severní fasádě s izolačním trojsklem Celkové provozní řešení, technologie výroby Stavebními úpravami nedojde ke změně ve stávajícím provozním řešením. Technologie výroby není u tohoto projektu řešena Bezbariérové užívání stavby 2.5. Bezpečnost při užívání stavby Vlastník objektu je povinen pravidelně udržovat a kontrolovat stavbu, zajišťovat potřebné revize zařízení dle platných předpisů a odstraňovat případné vady ohrožující zdraví osob a majetek Základní charakteristika objektů stavební řešení Navržené stavební úpravy spočívají ve výměně stávajících nevyhovujících oken a další drobné stavební úpravy. Stávající okna jsou na jižní fasádě plastová s izolačním dvojsklem. Na severní fasádě tvoří prosklení skleněné profilované tvarovky (copylit). Tyto okna budou opatrně kompletně demontovány maximální pečlivostí, tak ať nedojde k poškození interiéru a fasády bazénu. Odhalené ocelové konstrukce budou obroušeny a opatřeny 2x základním a 1x finálním nátěrem. 5

6 Na základě požadavku investora budou na vnitřní straně jižní prosklené fasády umístěny nové hliníkové žebříky v počtu dvou kusů. Z důvodu ulehčení údržby budou pro přístup k oknům na severní fasádě nově provedeny žebříkové stupně. Tyto jsou navrženy jako ocelové stupně (stupadla) navrtané do obvodového zdiva ve výšce od cca 2m (nad stávajícím keramickým obkladem). Budou provedeny 3 stupně pro přístup na římsu pod okny a dva stupně na parapetním zdivu, celkem tedy 5 stupňů. Na spodní stupeň bude možné zavěsit přenosný hliníkový žebřík, který bude uschován a který bude používán pouze údržbou bazénu. Tento žebřík bude v horní části opatřen háky pro zavěšení na ocelové stupně. Mezi prosklenými stěnami jižní fasády budou doplněny chybějící pochozí pororošty a to v rozměrech 0,8x5,685m a 0,8x2,25m (přesný rozměr ověřit na stavbě). Stávající dva průlezy v pororoštech mezi jednotlivými úrovněmi pororoštů budou rozšířeny na maximální možnou šířku. Nová okna na jižní fasádě jsou navržena jako plastová bílá s izolačním dvojsklem s hodnotou součinitele prostupu tepla max. Uw = 1,3 W/m2 celého okna. Nová okna na severní fasádě jsou navržená jako plastová bílá s izolačním trojsklem s hodnotou součinitele prostupu tepla max. Uw = 0,9 W/m2 celého okna. Nové okna budou na jižní fasádě kotveny do stávající ocelové konstrukce a do stávajícího zdiva. Všechna okna budou utěsněna komprimační páskou ILLMOD TRIO. Spáry mezi novými okny a stávajícím obkladem budou zatmeleny. Stávající venkovní zateplení, které bude poškozeno, bude opraveno do původního stavu, tj. zateplení EPS 70F (případně XPS) tl. 30mm s přestěrkováním s výztužnou sklenou mřížkou a provedena omítka v barvě stávající fasády. V místě sloupů za odstraňovanými skleněnými tvarovkami bude provedena omítnutá dozdívka z tvárnic YTONG tl. 150mm na celou výšku okenního otvoru. Nově budou provedeny vnější parapety z plechu s povrchovou úpravou polyesterem. Stávající ocelové konstrukce na jižní fasádě bude doplněna o pomocné systémové okenní svislé sloupky pro kotvení oken. Na severní fasádě budou provedeny vodorovné i svislé systémové sloupky pro kotvení oken konstrukční a materiálové řešení Stávající konstrukční a materiálové řešení objektu bazénu zůstane zachována stávající beze změn mechanická odolnost a stabilita Mechanická odolnost a stabilita není stavebními úpravami nikterak ovlivněna s tím, že dodavatel okenních systémů použije vhodné technické řešení kotvení oken ke stávajícím konstrukcím, dle zvoleného typu oken. 6

7 2.7. Základní charakteristika technických a technologických zařízení technické řešení Jedná se o stavební úpravy stávajícího objektu bez zásahu do technických a technologických zařízení výčet technických a technologických zařízení Jedná se o stavební úpravy stávajícího objektu bez zásahu do technických a technologických zařízení. Požárně bezpečnostní řešení rozdělení stavby a objektů do požárních úseků výpočet požárního rizika a stanovení stupně požární bezpečnosti zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí zhodnocení evakuace osob včetně vyhodnocení únikových cest zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty) 7

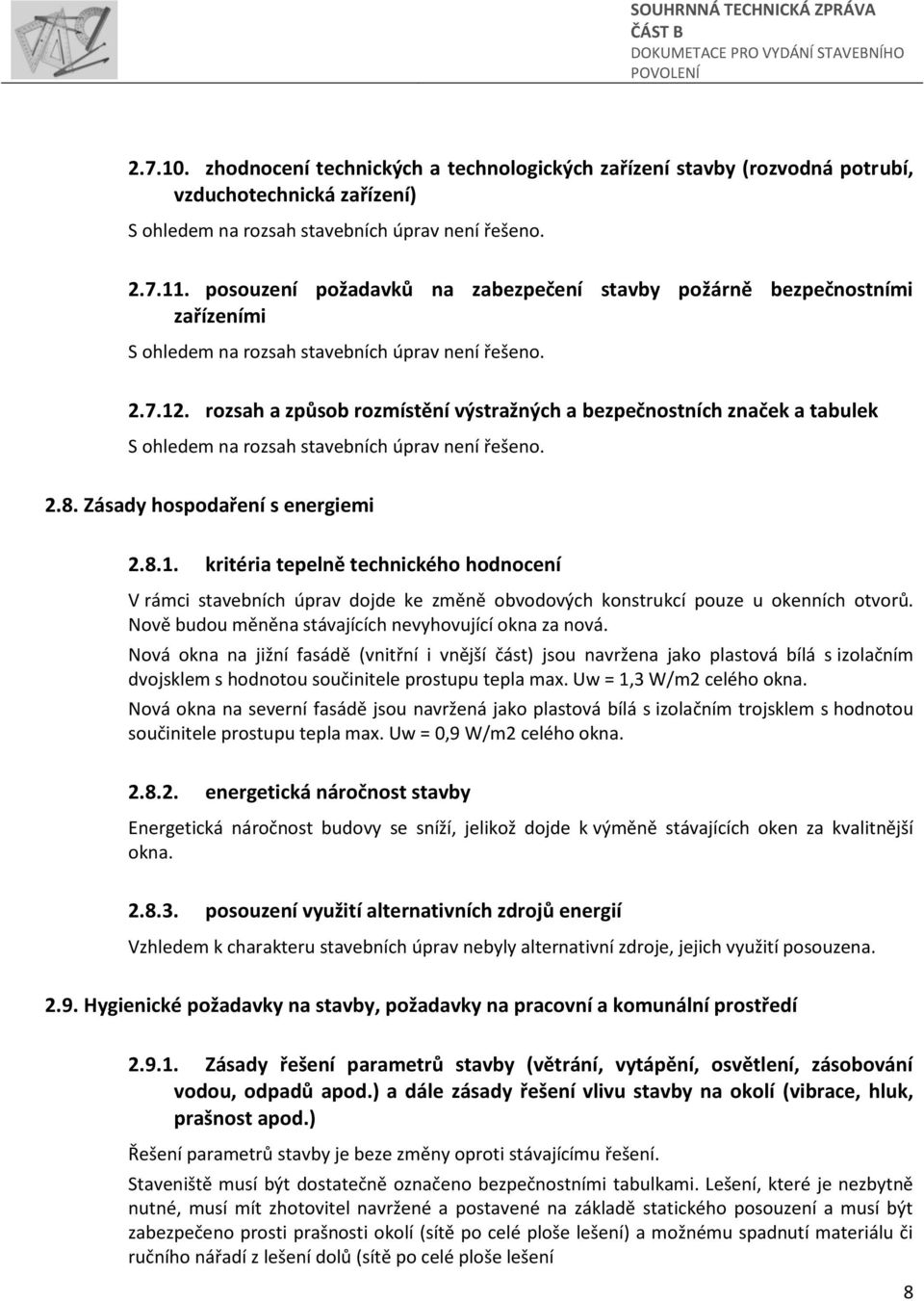

8 zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek 2.8. Zásady hospodaření s energiemi kritéria tepelně technického hodnocení V rámci stavebních úprav dojde ke změně obvodových konstrukcí pouze u okenních otvorů. Nově budou měněna stávajících nevyhovující okna za nová. Nová okna na jižní fasádě (vnitřní i vnější část) jsou navržena jako plastová bílá s izolačním dvojsklem s hodnotou součinitele prostupu tepla max. Uw = 1,3 W/m2 celého okna. Nová okna na severní fasádě jsou navržená jako plastová bílá s izolačním trojsklem s hodnotou součinitele prostupu tepla max. Uw = 0,9 W/m2 celého okna energetická náročnost stavby Energetická náročnost budovy se sníží, jelikož dojde k výměně stávajících oken za kvalitnější okna posouzení využití alternativních zdrojů energií Vzhledem k charakteru stavebních úprav nebyly alternativní zdroje, jejich využití posouzena Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.) Řešení parametrů stavby je beze změny oproti stávajícímu řešení. Staveniště musí být dostatečně označeno bezpečnostními tabulkami. Lešení, které je nezbytně nutné, musí mít zhotovitel navržené a postavené na základě statického posouzení a musí být zabezpečeno prosti prašnosti okolí (sítě po celé ploše lešení) a možnému spadnutí materiálu či ručního nářadí z lešení dolů (sítě po celé ploše lešení 8

9 2.10. Ochrana stavby před negativními účinky vnějšího prostředí ochrana před pronikáním radonu z podloží ochrana před bludnými proudy ochrana před technickou seizmicitou ochrana před hlukem protipovodňová opatření 3. Připojení na technickou infrastrukturu 3.1. napojovací místa technické infrastruktury 3.2. připojovací rozměry, výkonové kapacity a délky 4. Dopravní řešení 4.1. popis dopravního řešení 4.2. napojení území na stávající dopravní infrastrukturu 4.3. doprava v klidu 9

10 4.4. pěší a cyklistické stezky 5. Řešení vegetace a souvisejících terénních úprav 5.1. terénní úpravy Beze změny oproti stávajícímu řešení s tím, že je Zhotovitel povinen plochy, kde bylo postaveno lešení a zařízení staveniště uvést do původního stavu včetně zatravnění použité vegetační prvky 5.3. biotechnická opatření 6. Popis vlivů stavby na životní prostředí a jeho ochrana 6.1. vliv na životní prostředí - ovzduší, hluk, voda, odpady a půda Postup a způsob likvidace odpadního materiálu musí být prováděn dle veškerých platných předpisů, včetně případu zjištění nebezpečných látek. Legislativu oblasti nakládání s odpady řeší zákon č.185/2001 Sb., o odpadech, v platném znění pozdějších úprav a jeho prováděcí předpisy. Pro posuzování je důležitá zejména vyhláška MŽP č.381/2001 Sb., v platném znění, kterou se stanoví katalog odpadů, seznam nebezpečných odpadu atd. a také vyhláška č. 383/2001 Sb., v úplatném znění o podrobnostech nakládání s odpady. Stavební mechanizmy, které se budou pohybovat na staveništi, je nutné udržovat v dokonalém technickém stavu tak, aby bylo zamezeno možným únikům ropných látek. Průběh výstavby bude mít vliv na životní prostředí zvýšená prašnost a zvýšená hladina hluku. Hlavními zdroji hluku bude ruční nářadí. Hlavním zdrojem prašnosti budou rovněž stavební mechanismy, převážně nákladní automobily převážející stavební materiál. Tato zvýšená prašnost bude eliminována v suchém období kropením. V průběhu výstavby budou vznikat běžné odpady ze stavební činnosti v omezeném množství. Vzniklé odpady budou likvidovat stavební firmy provádějící výstavbu. Bude prováděno důsledné třídění odpadů. Odvoz a likvidace odpadů, které nelze uložit na skládku, bude řešen dodavatelem stavby smluvně se specializovanou firmou určenou k likvidaci těchto odpadů. 10

11 Odpady v průběhu výstavby: Druh odpadu Číslo odpadu Kategorie odpadu Množství odpadu [kg] Zdivo O Cca 14 Plasty O cca 100 Železo a ocel O cca 75 Papír a lepenka O cca 80 Způsob likvidace odpadů vznikající při realizaci stavby: Odpady vznikající při realizaci stavby budou ukládány do kontejnerů a průběžně odváženy na schválenou městskou skládku, popřípadě budou předány k recyklaci. Stavební suť Papír Kovový odpad Městská skládka Sběrné suroviny Sběrné suroviny 6.2. vliv na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině 6.3. vliv na soustavu chráněných území Natura návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA 6.5. navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Nejsou. 7. Ochrana obyvatelstva 7.1. Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva 11

12 8. Zásady organizace výstavby 8.1. potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění Budou zajištěny z domovních rozvodů, jedná se jen o napojení elektro pro ruční nářadí o minimální spotřebě odvodnění staveniště Není potřeba napojení staveniště na stávající dopravní a technickou infrastrukturu 8.4. vliv provádění stavby na okolní stavby a pozemky Staveniště musí být dostatečně označeno bezpečnostními tabulkami. Lešení, které je nezbytně nutné, musí mít zhotovitel navržené a postavené na základě statického posouzení a musí být zabezpečeno prosti prašnosti okolí (sítě po celé ploše lešení) a možnému spadnutí materiálu či ručního nářadí z lešení dolů (sítě po celé ploše lešení). Dále je povinen Zhotovitel před realizací stavby zajistit souhlas s umístěním lešení na sousedním pozemku parc.č. 1988/5 v majetku Lidl Česká Republika v.o.s ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Popsáno v bodě 8.4 této zprávy maximální zábory pro staveniště (dočasné / trvalé) Zábor pro lešení a zařízení staveniště je povinen si zajistit vybraný Zhotovitel stavby maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Popsáno v bodě 6.1 této zprávy bilance zemních prací, požadavky na přísun nebo deponie zemin Beze změny oproti stávajícímu stavu ochrana životního prostředí při výstavbě Popsáno v bodě 6.1 a 8.4 této zprávy. 12

13 8.10. zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů) Bezpečnost práce bude v souladu se zákoníkem práce č. 262/2006 Sb., se zákonem č. 309/2006 Sb., zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, s ostatními platnými právními předpisy. Budou se uplatňovat i zákony č. 258/2000 Sb. ve znění pozdějších předpisů, o ochraně veřejného zdraví. Zhotovitelé stavby jsou povinni dodržovat veškerá nařízení a předpisy v oblasti BOZP. Staveniště musí být řádně označeno, musí být používána varovná návěští, musí být označeny pracovní plochy a provedeno školení pracovníků v oblasti BOZP. V průběhu provádění stavebních prací je nutno respektovat sítě technické infrastruktury v prostoru výstavby. Provádění stavebních a montážních prací musí být provedena v souladu s předpisy a normami platnými v době realizace díla. Použitá elektrická zařízení musí být obsluhována a provozována podle příslušných pracovních a provozních předpisů ČSN a pokynů výrobců těchto zařízení, aby byla zajištěna bezpečnost při práci a ochrana zdraví a věcí. Bezpečnost práce na elektrických zařízeních je zajištěna vhodnou volbou krytí a izolace, které vyhovují daným provozním podmínkám, dále pak ochranou před nebezpečným dotykovým napětím dle ČSN Pracovníci na elektrických zařízeních musí mít kvalifikaci podle druhu prováděné práce a musí být pravidelně přezkušováni. Druh prací, kvalifikace a přezkušování je stanoveno vyhláškou č. 50/1978 Sb. V platném znění. Koordinátor bezpečnosti a ochrany zdraví při práci není zapotřebí, jelikož navrhovaná stavba a její realizace nespluje požadavky 15 Zákona č.309/2006 Sb. kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovně právní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) úpravy pro bezbariérové užívání výstavbou dotčených staveb zásady pro dopravní inženýrská opatření stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Před zahájením demontáže stávajících oken bude provedena ochranná konstrukce stávající podlahy bazénu na stávající keramickou dlažbu budou položeny OSB desky, tak aby nedošlo k poškození dlažby pohybem mobilní plošiny lešení, která bude použita pro demontáž a montáž oken. 13

14 8.14. postup výstavby, rozhodující dílčí termíny Jedná se o jednoduchou stavbu, která bude provedena v jedné etapě. Předpokládaný termín realizace je rok
