DODATEČNÉ INFORMACE K ZADÁVACÍM PODMÍNKÁM Č. 20. Elektrárna Chvaletice a.s. K Elektrárně Chvaletice. V Praze dne

Transkript

1 DODATEČNÉ INFORMACE K ZADÁVACÍM PODMÍNKÁM Č. 20 Zadavatel: Elektrárna Chvaletice a.s. K Elektrárně Chvaletice V Praze dne V souladu s ustanovením 49 zákona č. 137/2006, o veřejných zakázkách v platném znění, Vám sdělujeme dodatečné informace k zadávacím podmínkám veřejné zakázky Snížení emisí NOx na blocích B4, B1, B3, B2 a rekonstrukce elektrostatických odlučovačů v elektrárně Chvaletice zveřejněné ve Věstníku veřejných zakázek dne pod ev. č Dotaz 1 Předkládáme následující otázky v rámci Dodatečných informací: Prosíme upřesnit rozsah a hranice emisních měření, které mají být vyměřené v rámci nabídky na Denox B4, B1, B2, B3: - Zašlete nám seznam měření na kotli (např. CO, 02) - pokud je to požadované. - Zašlete nám seznam měření CO, O2, C02, NOX, TZL pro CEMS před komínem. Je potřebná kompletní výměna, t.j.: nové snímače, odběry, vyhodnocení (počítač) ve smyslu legislativy, návaznost na řídící systém, kontejner apod.? Tato výměna emisních měření bude v rámci nabídky pro Denox anebo v rámci nabídky pro EO? Odpověď Č. 1 Zašlete nám seznam měření na kotli (např. CO, O2) - pokud je to požadované. Na kotli se měří O2 z důvodu správné regulace (nastavení) režimu procesu spalování. Měření O2 je za EKO (KT 23,0 m) pro všechny bloky a před LJ (KT 23,0 m) a za LJ (KT 10,0 m) pro bloky B2 až B4. Měření O2 před a za LJ na B1 není osazené. Č. 2 Zašlete nám seznam měření CO, O2, CO2, NOx, TZL pro CEMS před komínem. Je potřebná kompletní výměna, tj. nové snímače, odběry, vyhodnocení (počítač) ve smyslu legislativy, návaznost na řídicí systém, kontejner apod.? V současné době je instalováno před komínem (za KV) kompletní měření za každým blokem v rozsahu měření CO, SO2, O2, CO2, NOx, TZL. Je potřeba vyměnit měřicí přístroje, odběrové trasy a zpracování plynných vzorků. Č. 3 Tato výměna emisních měření bude v rámci pro DeNOx anebo v rámci nabídky pro EO? Výměna emisních měření, která jsou nyní za KV, bude v rámci nabídky pro DeNOx.

2 Dotaz 2 Dovolujeme si požádat o zaslání provozně technické dokumentace ventilátorových mlýnů pro zpracování nabídky pro VZ Snížení emisí NOx na blocích B4, B1, B3, B2 a rekonstrukce elektrostatických odlučovačů v Elektrárně Chvaletice Odpověď ECHAS nedisponuje samostatnou provozně technickou dokumentací ventilátorových mlýnů. Provozně technická dokumentace ventilátorových mlýnů je součástí MPP ke každému kotli, který je součástí Zadávací dokumentace. Dotaz 3 Otázka 1 Požaduje Zadavatel, aby Uchazeč zajistil výměnu stávajícího ekonomizéru na kotli K4 (K1)? Otázka 2 V dodatečných informacích k zadávacím podmínkám č.10 je v odpovědi č.7 uvedeno Měření obsahu a koncentrace O2, CO2, NOx jsou V této době plně funkční, ale v době realizace této VŘ bude končit jejich životnost. Z tohoto důvodu by bylo vhodné pro regulaci spalování je vyměnit. Dále pak v dodatečných informacích č.15 je v odpovědi č.4 napsáno - Ano, Objednatel požaduje dodat nové měření emisí. Jako zhotovitel primárních opatření nebudeme některá stávající měření využívat pro regulaci spalovacího procesu, ale budeme požadovat jejich funkčnost v době realizace. Jestliže máme zahrnout do celkové ceny i výměnu stávajících měření, u kterých končí jejich životnost v době realizace VŘ, budeme od Vás potřebovat uvést typy a výrobce všech stávajících měření, které požadujete vyměnit. Požadujeme uvést, kde se dané měření nachází (např. O2, před LJ a za LJ) a jaký je jeho rozsah včetně typového označení a výrobce. Měření požadujeme uvést pro všechny kotle např. ve formě viz níže, jestliže jsou na kotlích nějaké rozdíly např. v typovém označení nebo výrobcích atd. Měření, která je nutná vyměnit: Např. Měření, které bude nutné vyměnit na B1 Měření O2 před LJ, rozsah XX, typové označení XX, výrobce XX atd. Odpověď Č. 1 Zadavatel nepožaduje, aby uchazeč zajistil výměnu stávajícího ekonomizéru na K4 (K1). Č. 2 Měření O2 za EKO (B1 až B4) Měření se nachází na KT 23,0 m. Rozsah měření je 0 10%. Současné době má ECHAS analyzátor OXT4A (nový). Měření O2 před a za LJ (B2 až B4) Měření se nachází: před LJ KT 23,0 m,

3 za LJ KT 10,0 m. Rozsah měření je 0 10%. Současné době má ECHAS analyzátor WC 3000, ale ten se již nevyrábí a nedodávají náhradní díly. Měření O2 před a za LJ na B1 není osazené. Měření CO, SO2, NO, CO2, O2, TZL za KV a ABS (B1 až B4) V současné době udržujeme v provozu funkční měření emisí, kterému však v době realizace projektů bude končit jeho životnost a je proto vhodné jej pro regulaci spalování vyměnit. Partnerem spravující dané měření emisí a návaznosti pro CEMS je v naší elektrárně firma ORGREZ a.s., Divize ochrany ovzduší Ostrava. V současné době je u nás instalováno kompletní měření za každým blokem (za KV) v rozsahu měření CO, SO2, NO, CO2, O2, TZL. Výměna se týká měřících přístrojů, odběrových tras a zpracování plynných vzorků. Nově navrhované přístroje pro každý blok: ABB, Advance Optima AO 2020, analyzační modul Uras 26, provedení 19. Měřené složky: CO, SO2, NO, CO2, O2 Současný rozsah měření přístrojů: CO přepínatelný na mg/m 3 SO přepínatelný na mg/ m 3 NO přepínatelný na mg/ m 3 CO2 0-20% O2 0-25% K měření je třeba zahrnout i nové odběrové sondy, vyhřívané trasy a zpracování plynných vzorků. Pro měření tuhých znečišťujících látek TZL je navrženo nové měřící místo v podtlakové části potrubí spalin před kouřovým ventilátorem v souběhu levých částí EO (sektory 1,2,3,4,5,6) a v souběhu pravých částí EO (7,8,9,10,11,12). Zde jsou v současné době umístěny i měřící jímky pro kalibraci a certifikaci těchto přístrojů. Tedy dvě měření na každý blok (celkem 8 ks přístrojů). V současné době je staré měření nevhodně nainstalované za KV do přetlakové části, kde dochází k tlakovému namáhání a zanášení měřících sond a zvýšenému obrušování optických částí měřících přístrojů. Měření je řešeno jedním přístrojem za každým blokem (celkem 4 ks). Pro automatické čištění tlakovým vzduchem je k měřícím sondám zaveden tlakový vzduch potrubím z prostoru sběru jímek popílku pod odlučovači. Návaznost na přenos dat do systému EMON vytvořeného firmou ORGREZ je tedy řešeno pro 1 ks přístroje za každým blokem. V novém řešení bude nutno projednat s firmou ORGREZ rozšíření HW a SW pro 2 ks přístrojů za každým blokem. Nově navrhované přístroje pro každý blok 2 ks: Od firmy SICK přístroj pro měření TZL - SICK DusHunter T100. Nebo od firmy DURAG přístroj pro měření TZL - DURAG D-R 290. Toto jsou dva typy přístrojů vhodné k použití pro dané měření a firma ORGREZ, spravující naše měření emisí, je na ně zaškolena a je schopna vést jejich servis a údržbu.

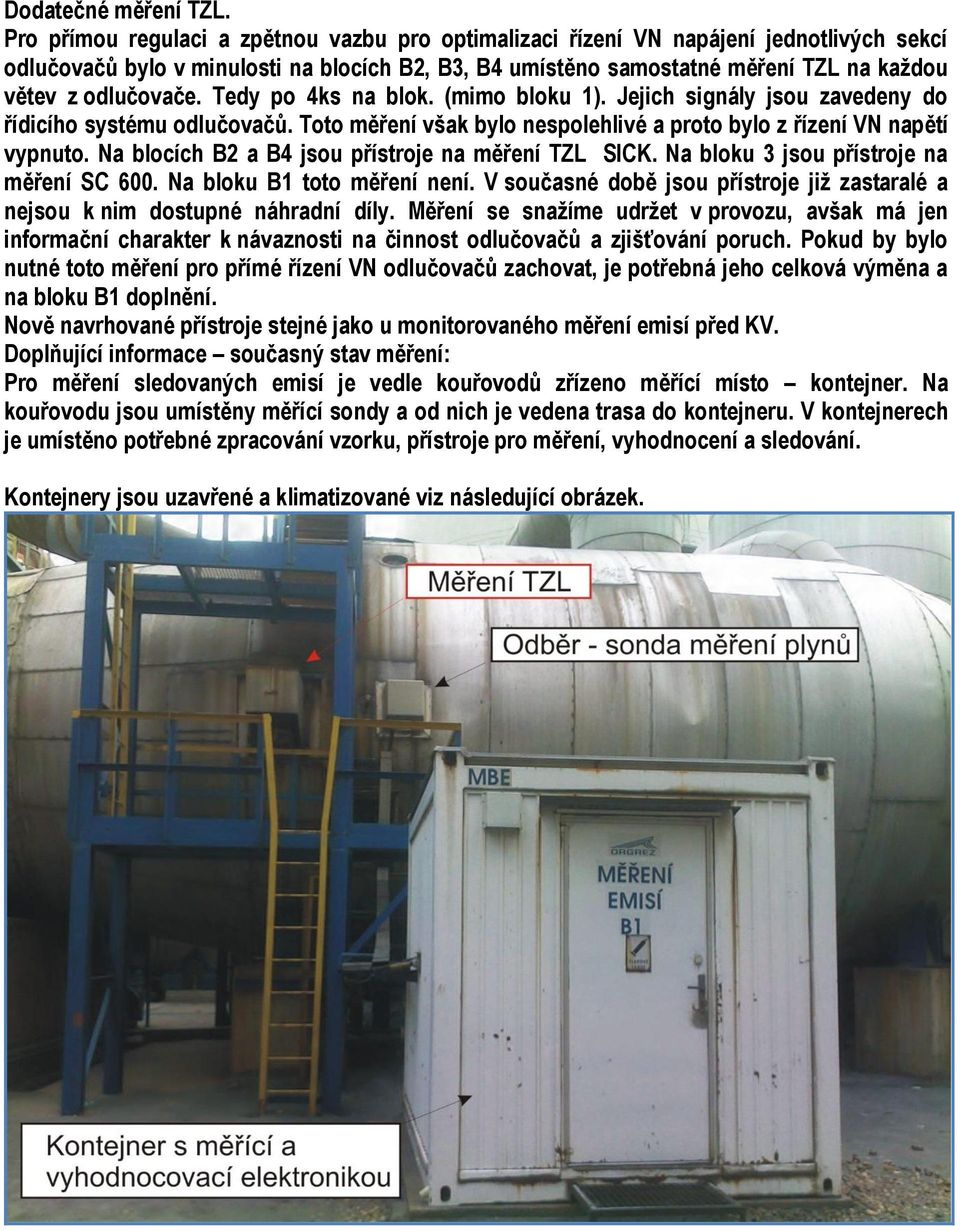

4 Dodatečné měření TZL. Pro přímou regulaci a zpětnou vazbu pro optimalizaci řízení VN napájení jednotlivých sekcí odlučovačů bylo v minulosti na blocích B2, B3, B4 umístěno samostatné měření TZL na každou větev z odlučovače. Tedy po 4ks na blok. (mimo bloku 1). Jejich signály jsou zavedeny do řídicího systému odlučovačů. Toto měření však bylo nespolehlivé a proto bylo z řízení VN napětí vypnuto. Na blocích B2 a B4 jsou přístroje na měření TZL SICK. Na bloku 3 jsou přístroje na měření SC 600. Na bloku B1 toto měření není. V současné době jsou přístroje již zastaralé a nejsou k nim dostupné náhradní díly. Měření se snažíme udržet v provozu, avšak má jen informační charakter k návaznosti na činnost odlučovačů a zjišťování poruch. Pokud by bylo nutné toto měření pro přímé řízení VN odlučovačů zachovat, je potřebná jeho celková výměna a na bloku B1 doplnění. Nově navrhované přístroje stejné jako u monitorovaného měření emisí před KV. Doplňující informace současný stav měření: Pro měření sledovaných emisí je vedle kouřovodů zřízeno měřící místo kontejner. Na kouřovodu jsou umístěny měřící sondy a od nich je vedena trasa do kontejneru. V kontejnerech je umístěno potřebné zpracování vzorku, přístroje pro měření, vyhodnocení a sledování. Kontejnery jsou uzavřené a klimatizované viz následující obrázek.

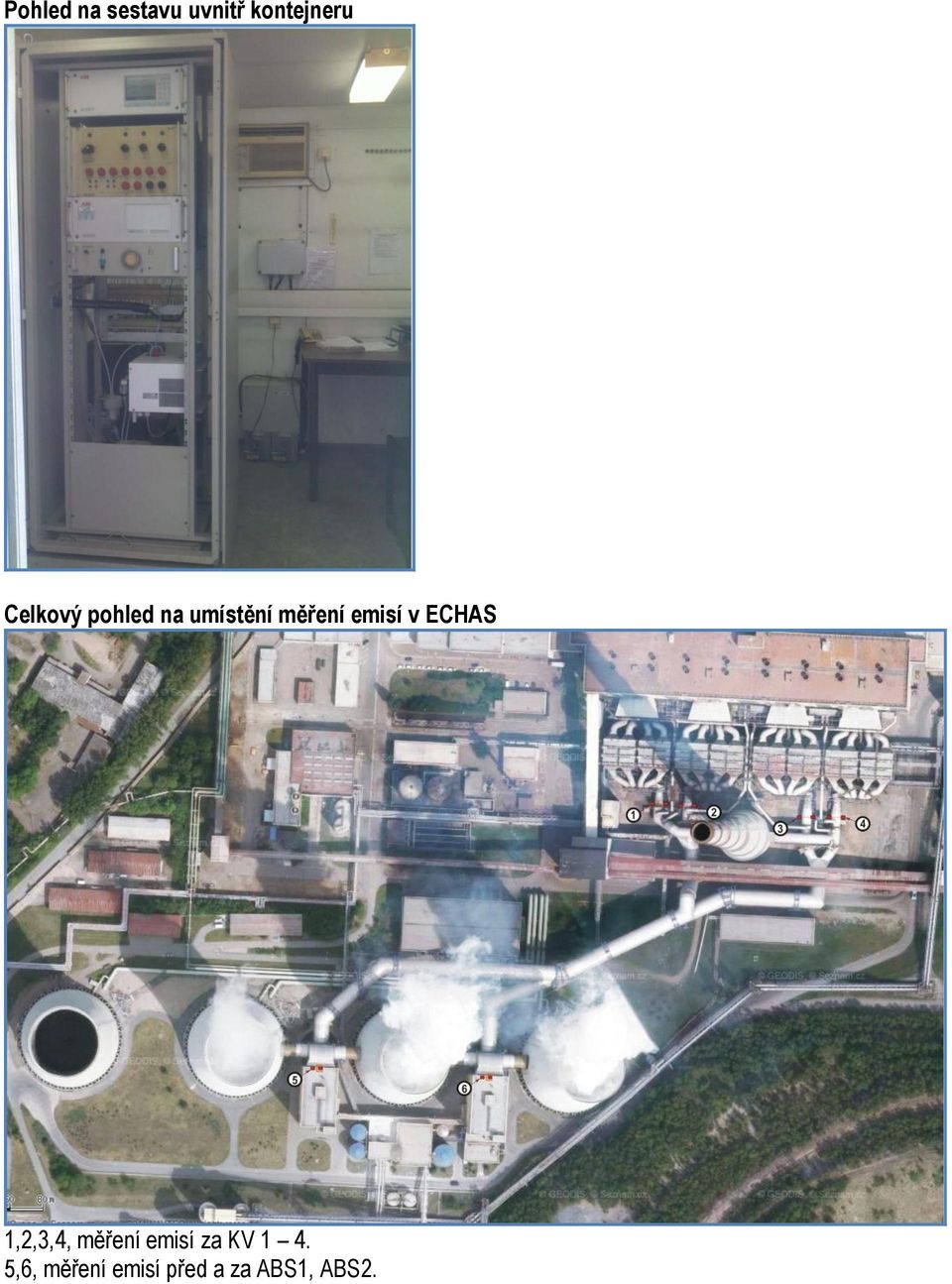

5 Pohled na sestavu uvnitř kontejneru Celkový pohled na umístění měření emisí v ECHAS 1,2,3,4, měření emisí za KV ,6, měření emisí před a za ABS1, ABS2.

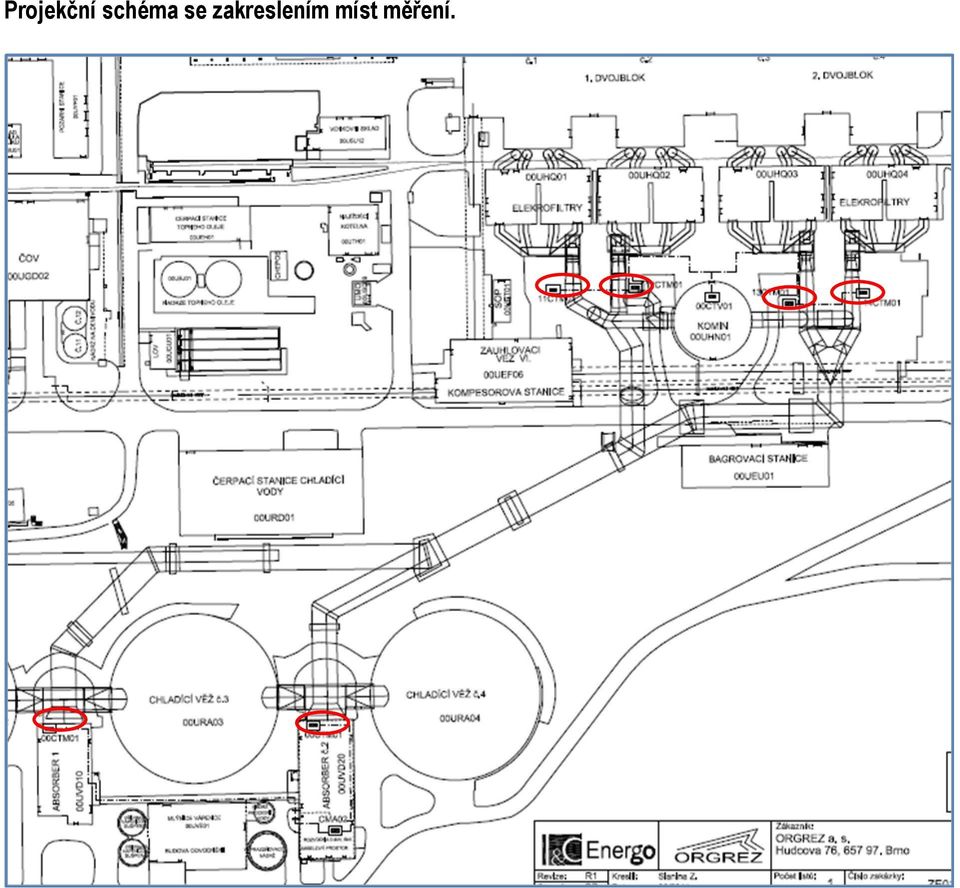

6 Projekční schéma se zakreslením míst měření.
