KONFIGURAČNÍ SOFTWARE ELDES CONFIGURATION TOOL

Transkript

1 ALARM PRODEJ.CZ OFICIÁLNÍ DISTRIBUTOR VÝROBKŮ ELDES PRO ČESKOU REPUBLIKU 1 UVÁDÍ INSTRUKTÁŽNÍ PREZENTACI KONFIGURAČNÍ SOFTWARE ELDES CONFIGURATION TOOL ALARM PRODEJ.CZ je součástí CENTR PCO s.r.o.

2 1. SPUSŤTE KONFIGURAČNÍ PROGRAM Spusťte konfigurační program ELDES Configuration Tool (zdarma ke stažení ZDE). 2

3 2. KOMUNIKUJTE ČESKY Pokud se program spustí v angličtině (první spuštění po instalaci), přepněte jej do češtiny: Klikněte na Files Klikněte na Language Klikněte na Česky Program se přepne do češtiny a bude se v češtině spouštět i v budoucnu. INFO: Přepínání jazyka je možné pouze v režimu off-line, tedy pokud není připojeno žádné zařízení ELDES. 3

4 3. PROCHÁZENÍ NA SUCHO Pokud nemáte k dispozici žádné zařízení ELDES, ale zajímá Vás, co lze v každém ze zařízení ELDES nastavit, můžete si prohlédnout všechny programovatelné parametry všech zařízení: Klikněte na Soubory Klikněte na Vyber zařízení Klikněte na zařízení, které Vás zajímá (např. ESIM364). 4

5 4. NAČTENÍ ULOŽENÉ KONFIGURACE NA SUCHO Po předchozí volbě se Vám otevřou dostupné záložky s programovatelnými parametry vybraného zařízení (v našem případě ústředny ESIM364). Záložky jsou prázdné, ale máte-li k dispozici uloženou konfiguraci daného zařízení ELDES, můžete ji do otevřených záložek snadno načíst a zobrazit si tak nastavení zařízení např. u konkrétního zákazníka, aniž byste byli s daným zařízením ve spojení. (pokračuje na další stránce) 5

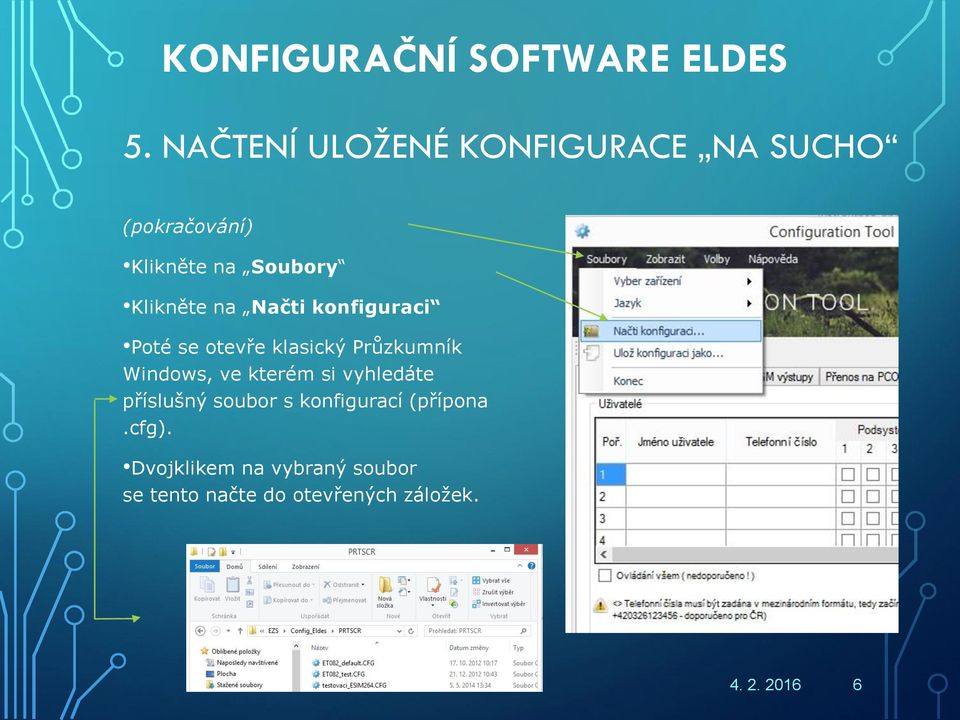

6 5. NAČTENÍ ULOŽENÉ KONFIGURACE NA SUCHO (pokračování) Klikněte na Soubory Klikněte na Načti konfiguraci Poté se otevře klasický Průzkumník Windows, ve kterém si vyhledáte příslušný soubor s konfigurací (přípona.cfg). Dvojklikem na vybraný soubor se tento načte do otevřených záložek. 6

7 6. PŘIPOJTE ZAŘÍZENÍ Připojte zařízení ELDES k počítači pomocí USB kabelu (USB miniusb) Dbejte zvýšené opatrnosti a nenamáhejte miniusb konektor na desce zařízení tahem za USB kabel! (Platí zejména pro starší HW verze ústředen ESIM264/364, které mají USB konektor umístěn naležato a USB kabel se zasouvá z boku desky ústředny). 7

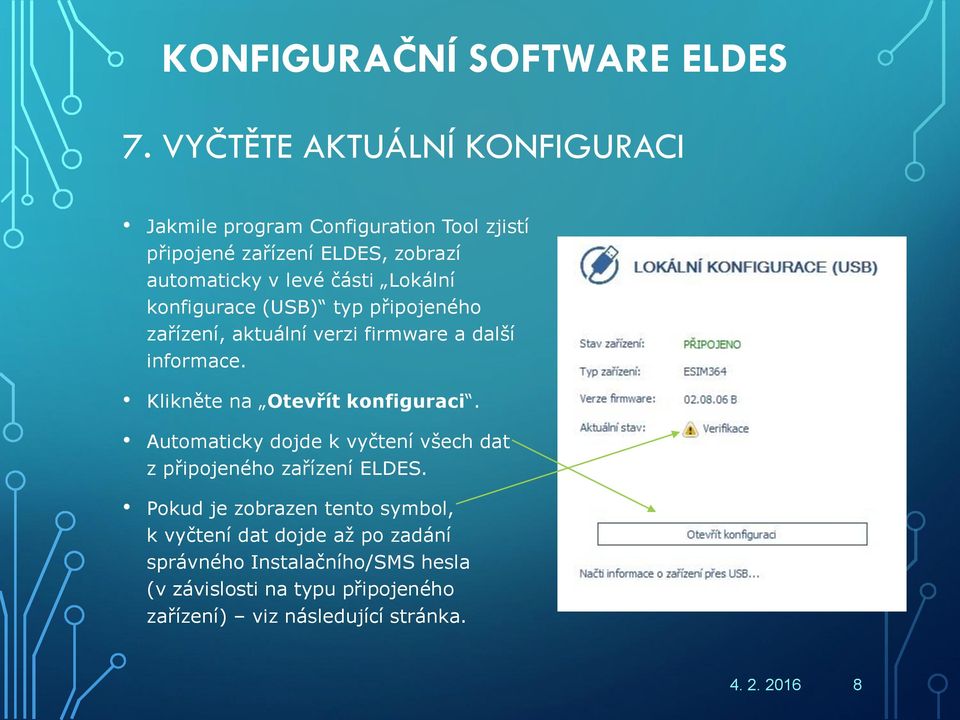

8 7. VYČTĚTE AKTUÁLNÍ KONFIGURACI Jakmile program Configuration Tool zjistí připojené zařízení ELDES, zobrazí automaticky v levé části Lokální konfigurace (USB) typ připojeného zařízení, aktuální verzi firmware a další informace. Klikněte na Otevřít konfiguraci. Automaticky dojde k vyčtení všech dat z připojeného zařízení ELDES. Pokud je zobrazen tento symbol, k vyčtení dat dojde až po zadání správného Instalačního/SMS hesla (v závislosti na typu připojeného zařízení) viz následující stránka. 8

9 8. OCHRANA INSTALAČNÍM KÓDEM Některá zařízení (zejména zabezpečovací ústředny ESIM264/364) jsou chráněna proti neoprávněnému vyčtení údajů Instalačním kódem. V tom případě je před vyčtením dat z ústředny zobrazen dotaz na zadání Instalačního hesla. Pokud dojde 10x za sebou k zadání nesprávného Instalačního kódu, dojde na tři minuty k zablokování komunikace. Během této doby se s ústřednou nelze spojit. Některá zařízení mohou vyžadovat zadání SMS hesla, pokud nemají v konfiguraci položku Instalační kód. 9

10 9. AKTUÁLNÍ KONFIGURACE ZAŘÍZENÍ Po zadání platného Instalačního kódu dojde k vyčtení všech dat připojeného zařízení a jejich zobrazení v záložkách. Data z ústředny je možné kdykoli znovu vyčíst pozor, dojde přitom k přepisu všech položek případně již v programu změněných na původní vyčtené hodnoty! Data je možná jakkoli editovat a poté zapsat do ústředny. Zapisují se vždy všechny položky, není nutné zapisovat každou záložku zvlášť. INFO: Instalační kód je před vyčtením vyžadován pouze pokud se liší od kódu továrního. Pokud v konfiguraci zůstane tovární Instalační kód (1470), proběhne vyčtení okamžitě bez požadavku na jeho zadání. 10

11 10. ULOŽENÍ AKTUÁLNÍ KONFIGURACE Po jakékoli změně konfigurace je doporučeno uložit aktuální konfiguraci zařízení do záložního souboru. Klikněte na Soubory Klikněte na Ulož konfiguraci jako. Poté se otevře klasický Průzkumník Windows, ve kterém vytvoříte (uložíte) příslušný soubor s konfigurací (přípona.cfg) do vybraného umístění. 11

12 10. ZÁVĚR PREZENTACE Cílem této prezentace bylo seznámit Vás stručnou formou se základní obsluhou konfiguračního programu ELDES Configuration Tool. Pokud si přesto nevíte rady nebo potřebujete poradit, neváhejte nás kontaktovat. KONTAKT: ALARM PRODEJ.CZ Šmilovského MLADÁ BOLESLAV Ing. Jiří Šmatlák Jan Novotný ALARM PRODEJ.CZ je součástí CENTR PCO s.r.o. 12
