Potřeba pitné vody Distribuční systém v Praze. Želivka (nádrž Švihov, řeka Želivka) povrchová voda

Transkript

1 Potřeba pitné vody Distribuční systém v Praze Želivka (nádrž Švihov, řeka Želivka) povrchová voda Kárané (řeka Jizera) Podolí (řeka Vltava) podzemní voda povrchová voda 1

2 Podzemní voda Kárané 680 studní 2

3 Umělá infiltrace - Kárané 3

4 Umělá infiltrace - Kárané 24 otevřených rychlofiltrů AgNO 3, CuSO 4 Nádrže celkem 4,5 km dlouhé, šířka m, plocha m 2, 200 m jímání 4

5 Distribuční systém Zásobovací řad úpravna vody vodojem - spotřebiště Gravitační systém vodní zdroj či úpravna dostatečně převyšuje spotřebiště - výškový rozdíl vyvolá alespoň hydrodynamický tlak 0,25 MPa. Výtlačný systém vodní zdroj či úpravna vody leží níže než vodojem ( tlaková pásma po 30 m, max. po 60 m ) 5

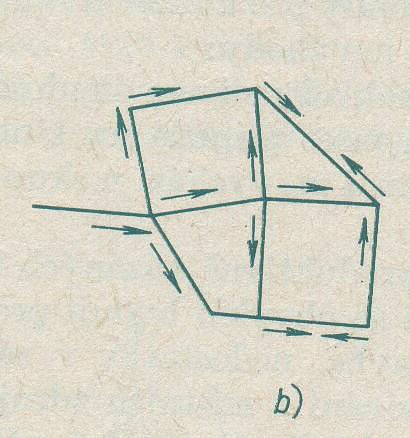

6 Distribuční systém zásobování vodou Výpočet vodovodní sítě klasické výpočty (větevná síť, okruhová síť) matematické modelování průtoků (ODULA) Větvená cirkulační kombinovaná 6

7 Výpočet průměru potrubí Rovnice kontinuity Q F v Průtočná plocha d F 4 2 Průměr potrubí d Q 4 v Průtočná rychlost 0,6 1,6 m/s 1 7

8 Doporučená průtočná rychlost (m/s) materiál doporučená maximální měď 1,0 1,2 Ocel - vertikální 1,0 1,6 Ocel - horizontální 1,5 2,0 Plasty 1,5 3,0 Požární 2,0 3,0 8

9 Potřeba pitné vody Výpočet se provádí dle přílohy č. 12 Vyhlášky č. 428/2001 Sb. (prováděcí vyhláška zákona č.274/2001sb. O vodovodech a kanalizacích. Směrná čísla roční potřeby pro Bytový fond Veřejné budovy Hotely a penziony Zdravotnická zařízení Kulturní podniky provozovny, prodejny Hospodářská zvířata Různé Podniky + pracovníci 9

10 potřeba vody a její vývoj Podíl obyvatelstva napojeného na vodovod 92% Praha - domácnosti l/osoba/den rok potřeba Rok157 potřeba rok potřeba rok potřeba

11 Výpočet potřeby vody příloha č. 12 vyhlášky č.120/2011 Sb. 428/2001 Sb. Druhy potřeby vody domácnosti, průmysl, pracovníky v průmyslu, administrativa, vybavenost, zemědělství, Ztráty (20%) Rozhodující parametry Počet obyvatel a procento napojení Specifická potřeba vody Prognóza potřeby vody s výhledem na 30 let

12 Potřeba vody = odběr vod Odběry vody pro veřejné zásobování pitnou vodou Odběry vody pro zemědělství Odběry vody pro průmyslové účely Odběry vody pro požární účely Odběry pro ostatní účely ( rybníky, rybniční soustavy) nejsou konstantní Odběry vody nejsou konstantní = f(času, podmínek klimatických, místních a hospodářských)

13 vodovody pro veřejnou potřebu podle krajů 2011 kraj Zásobovaní obyvatelé (počet) Zásobovaní obyvatelé (%) Vyrobená voda (tisíc m 3 ) Celkem voda fakturovaná (tisíc m 3 ) Fakturovaná voda domácnost (tisíc m 3 )

14 vodovody pro veřejnou potřebu ČR

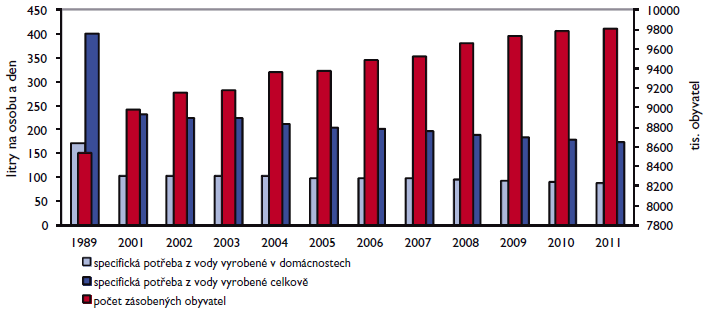

15 Vývoj počtu zásobovaných obyvatel a specifické potřeby fakturované vody

16 Nerovnoměrnost potřeby vody Hodinové kolísání posouzení akumulačního prostoru vodojemu a na dimenzování rozvodných řadů ve spotřebišti Denní kolísání charakterizuje vydatnost vodního zdroje a význam pro dimenzování přívodních řadů do vodojemu Měsíční kolísání letní období větší odběry podklad pro vydatnost zdroje a úpraven vody Roční kolísání pro úvahu o výhledové potřebě vody - statistický údaj

17 Specifická potřeba vody Nerovnoměrnost potřeby vody Průměrná denní potřeba vody Q d Maximální denní potřeba Q m = Q d * k d [ l/s, m 3 /den ] k d = součinitel denní nerovnoměr. ( ) Maximální hodinová potřeba Q h = Q m * k h [ l/s, m 3 /den ] k h = součinitel hodinové nerovn. ( ) Q h je větší než Q m Význam pro dimenzování trubních řadů Q h od vodojemu do a ve spotřebišti přívodní řady do vodojemu Q m

18 Nerovnoměrnost potřeby vody Počet obyvatel k d Do 500 1, , ,3 Více než ,2 18

19 Systém zásobování pitnou vodou Přiváděcí řad doprava vody z vodního zdroje či úpravny do vodojemu Zásobovací řad doprava vody z vodojemu do spotřebiště Gravitační vodovod vodní zdroj či úpravna dostatečně převyšuje spotřebiště - výškový rozdíl vyvolá alespoň hydrodynamický tlak 0,25 MPa. Výtlačný vodovod vodní zdroj či úpravna leží níže než vodojem (tlaková pásma po 30 m, max. 60 m)

20 potřeba (l/s) Specifická potřeba pitné vody a její trend Praha

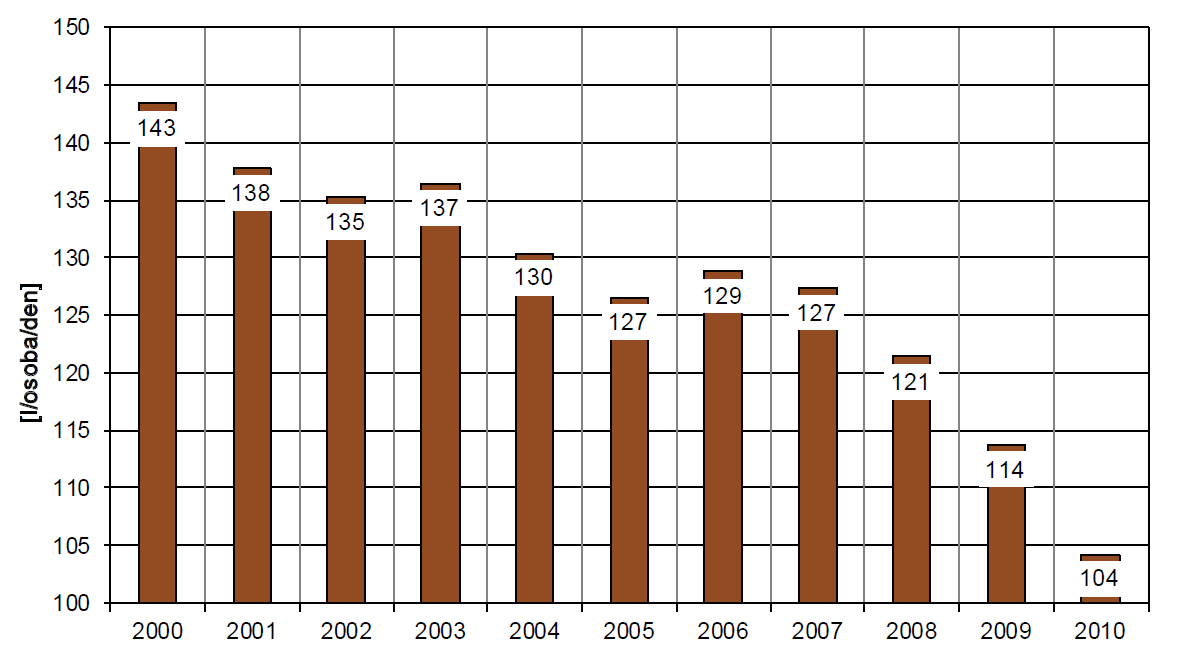

21 Vývoj specifické potřeby vody v domácnostech 21

22 Nerovnoměrnost potřeby vody 22

23 Nerovnoměrnost potřeby vody Q h je větší než Q m Významné pro návrh vodovodních řadů Q h Q m potrubí vodojem spotřebiště a uvnitř ve spotřebišti potrubí na úseku úpravna vody - vodojem 23

24 Obecný systém zásobování vodou Pod.Z: CO 2, Fe, Mn, NH 4+, Rn, NO 3-, desinfekce Vodní zdroj Úpravna vody Povr.Z: koagulace, filtrace, desinfekce Spotřebiště 2 Vodojem Výtlačný systém Gravitace Spotřebiště 1 24

25 Provozní zásoba Výpočet velikosti vodojemu Poruchová zásoba pitné vody při rovnoměrném a nerovnoměrném přítoku vody do vodojemu Požární voda ČSN Objem vodojemu by měl odpovídat cca % Q max 25
