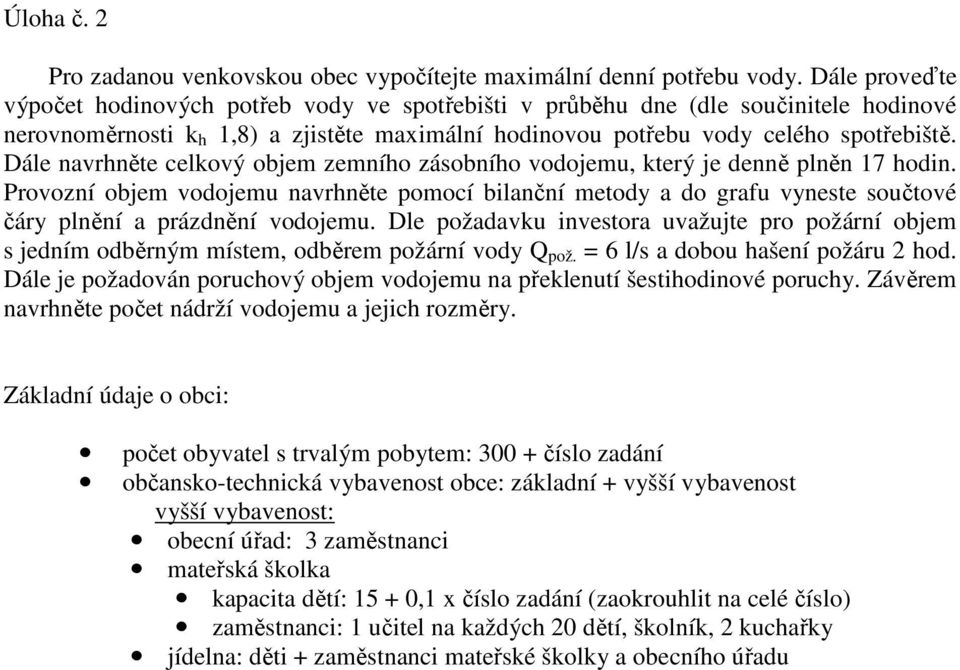

1 Úloha č. 2 Pro zadanou venkovskou obec vypočítejte maximální denní potřebu vody. Dále proveďte výpočet hodinových potřeb vody ve spotřebišti v průběhu dne (dle součinitele hodinové nerovnoměrnosti k h 1,8) a zjistěte maximální hodinovou potřebu vody celého spotřebiště. Dále navrhněte celkový objem zemního zásobního vodojemu, který je denně plněn 17 hodin. Provozní objem vodojemu navrhněte pomocí bilanční metody a do grafu vyneste součtové čáry plnění a prázdnění vodojemu. Dle požadavku investora uvažujte pro požární objem s jedním odběrným místem, odběrem požární vody Q pož. = 6 l/s a dobou hašení požáru 2 hod. Dále je požadován poruchový objem vodojemu na překlenutí šestihodinové poruchy. Závěrem navrhněte počet nádrží vodojemu a jejich rozměry. Základní údaje o obci: počet obyvatel s trvalým pobytem: číslo zadání občansko-technická vybavenost obce: základní + vyšší vybavenost vyšší vybavenost: obecní úřad: 3 zaměstnanci mateřská školka kapacita dětí: ,1 x číslo zadání (zaokrouhlit na celé číslo) zaměstnanci: 1 učitel na každých 20 dětí, školník, 2 kuchařky jídelna: děti + zaměstnanci mateřské školky a obecního úřadu

Dále navrhněte celkový objem zemního zásobního vodojemu, který je denně plněn 17 hodin.

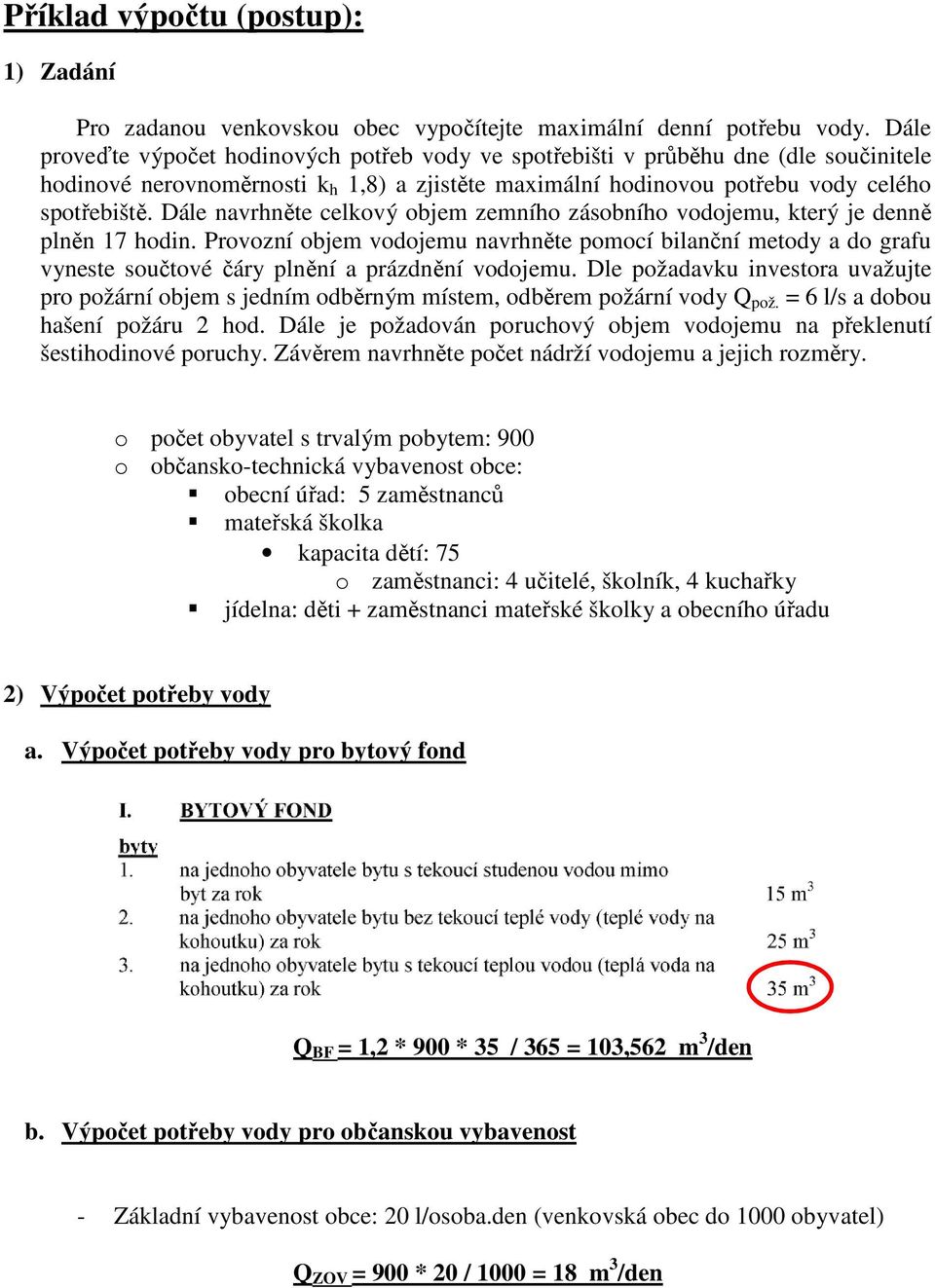

2 Příklad výpočtu (postup): 1) Zadání Pro zadanou venkovskou obec vypočítejte maximální denní potřebu vody. Dále proveďte výpočet hodinových potřeb vody ve spotřebišti v průběhu dne (dle součinitele hodinové nerovnoměrnosti k h 1,8) a zjistěte maximální hodinovou potřebu vody celého spotřebiště. Dále navrhněte celkový objem zemního zásobního vodojemu, který je denně plněn 17 hodin. Provozní objem vodojemu navrhněte pomocí bilanční metody a do grafu vyneste součtové čáry plnění a prázdnění vodojemu. Dle požadavku investora uvažujte pro požární objem s jedním odběrným místem, odběrem požární vody Q pož. = 6 l/s a dobou hašení požáru 2 hod. Dále je požadován poruchový objem vodojemu na překlenutí šestihodinové poruchy. Závěrem navrhněte počet nádrží vodojemu a jejich rozměry. o počet obyvatel s trvalým pobytem: 900 o občansko-technická vybavenost obce: obecní úřad: 5 zaměstnanců mateřská školka kapacita dětí: 75 o zaměstnanci: 4 učitelé, školník, 4 kuchařky jídelna: děti + zaměstnanci mateřské školky a obecního úřadu 2) Výpočet potřeby vody a. Výpočet potřeby vody pro bytový fond Q BF = 1,2 * 900 * 35 / 365 = 103,562 m 3 /den b. Výpočet potřeby vody pro občanskou vybavenost - Základní vybavenost obce: 20 l/osoba.den (venkovská obec do 1000 obyvatel) Q ZOV = 900 * 20 / 1000 = 18 m 3 /den

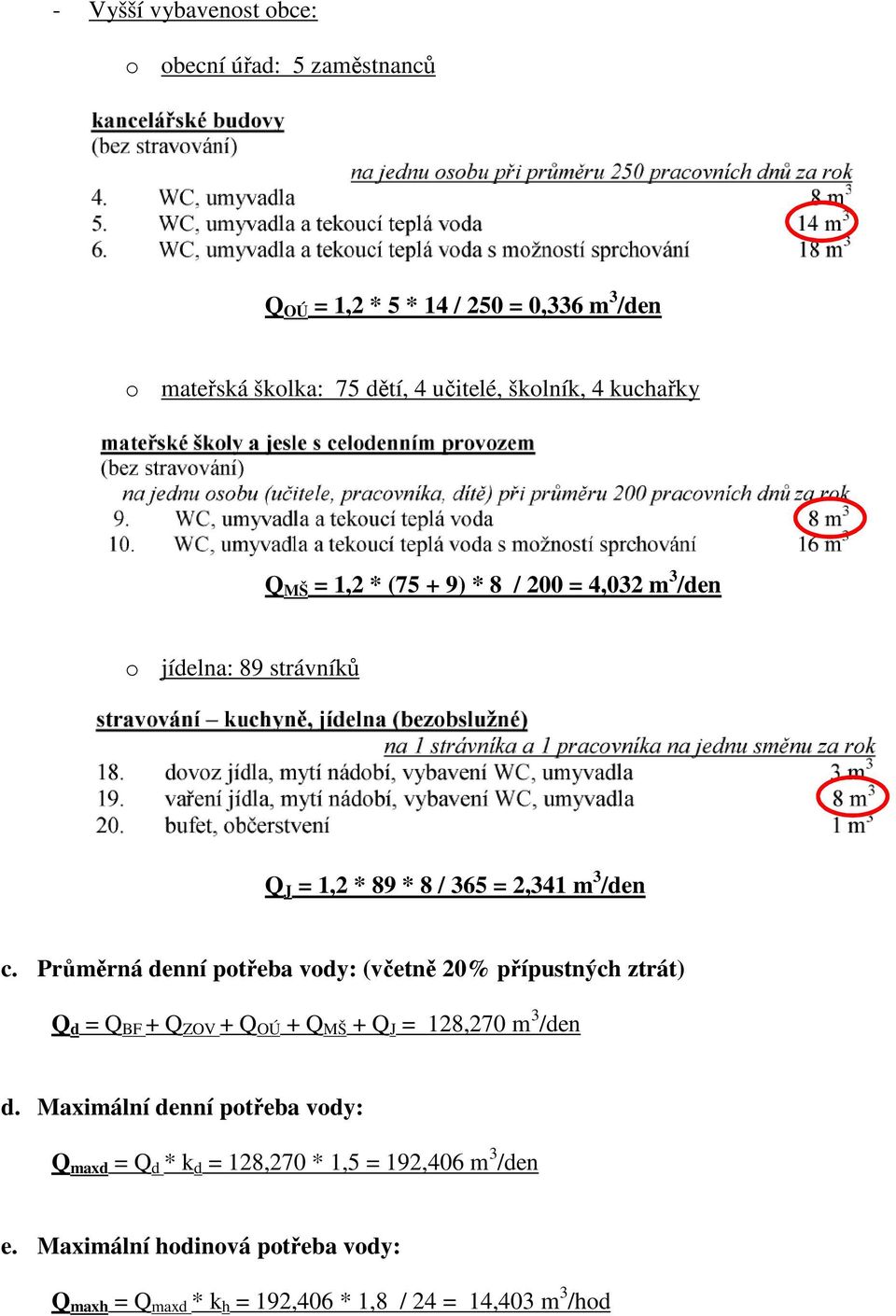

3 - Vyšší vybavenost obce: o obecní úřad: 5 zaměstnanců Q OÚ = 1,2 * 5 * 14 / 250 = 0,336 m 3 /den o mateřská školka: 75 dětí, 4 učitelé, školník, 4 kuchařky Q MŠ = 1,2 * (75 + 9) * 8 / 200 = 4,032 m 3 /den o jídelna: 89 strávníků Q J = 1,2 * 89 * 8 / 365 = 2,341 m 3 /den c. Průměrná denní potřeba vody: (včetně 20% přípustných ztrát) Q d = Q BF + Q ZOV + Q OÚ + Q MŠ + Q J = 128,270 m 3 /den d. Maximální denní potřeba vody: Q maxd = Q d * k d = 128,270 * 1,5 = 192,406 m 3 /den e. Maximální hodinová potřeba vody: Q maxh = Q maxd * k h = 192,406 * 1,8 / 24 = 14,403 m 3 /hod

Průměrná denní potřeba vody: (včetně 20% přípustných ztrát) Q d = Q BF + Q ZOV + Q OÚ + Q MŠ + Q J = 128,270 m 3 /den d.

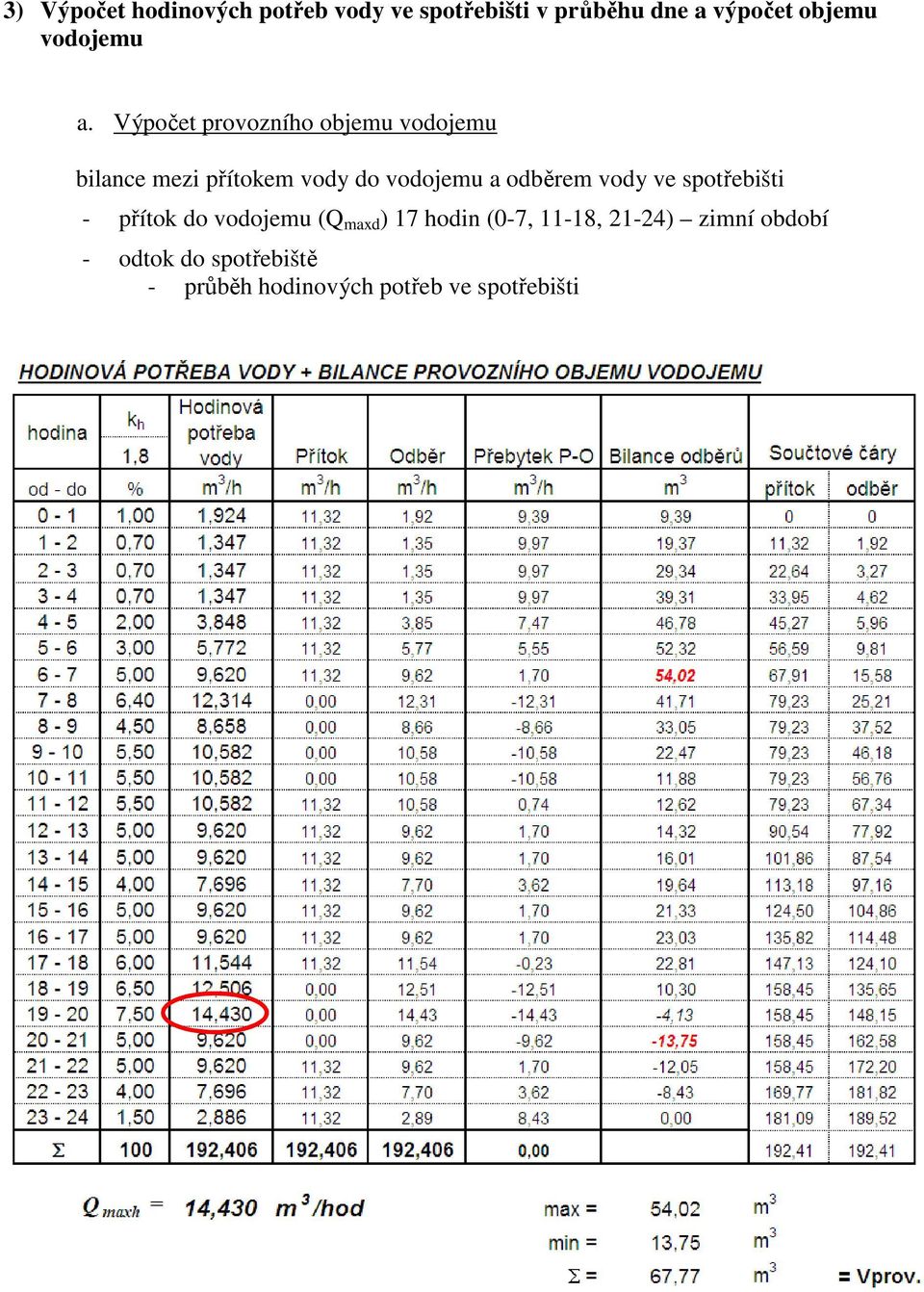

4 3) Výpočet hodinových potřeb vody ve spotřebišti v průběhu dne a výpočet objemu vodojemu a. Výpočet provozního objemu vodojemu bilance mezi přítokem vody do vodojemu a odběrem vody ve spotřebišti - přítok do vodojemu (Q maxd ) 17 hodin (0-7, 11-18, 21-24) zimní období - odtok do spotřebiště - průběh hodinových potřeb ve spotřebišti

Výpočet provozního objemu vodojemu bilance mezi přítokem vody do vodojemu a odběrem

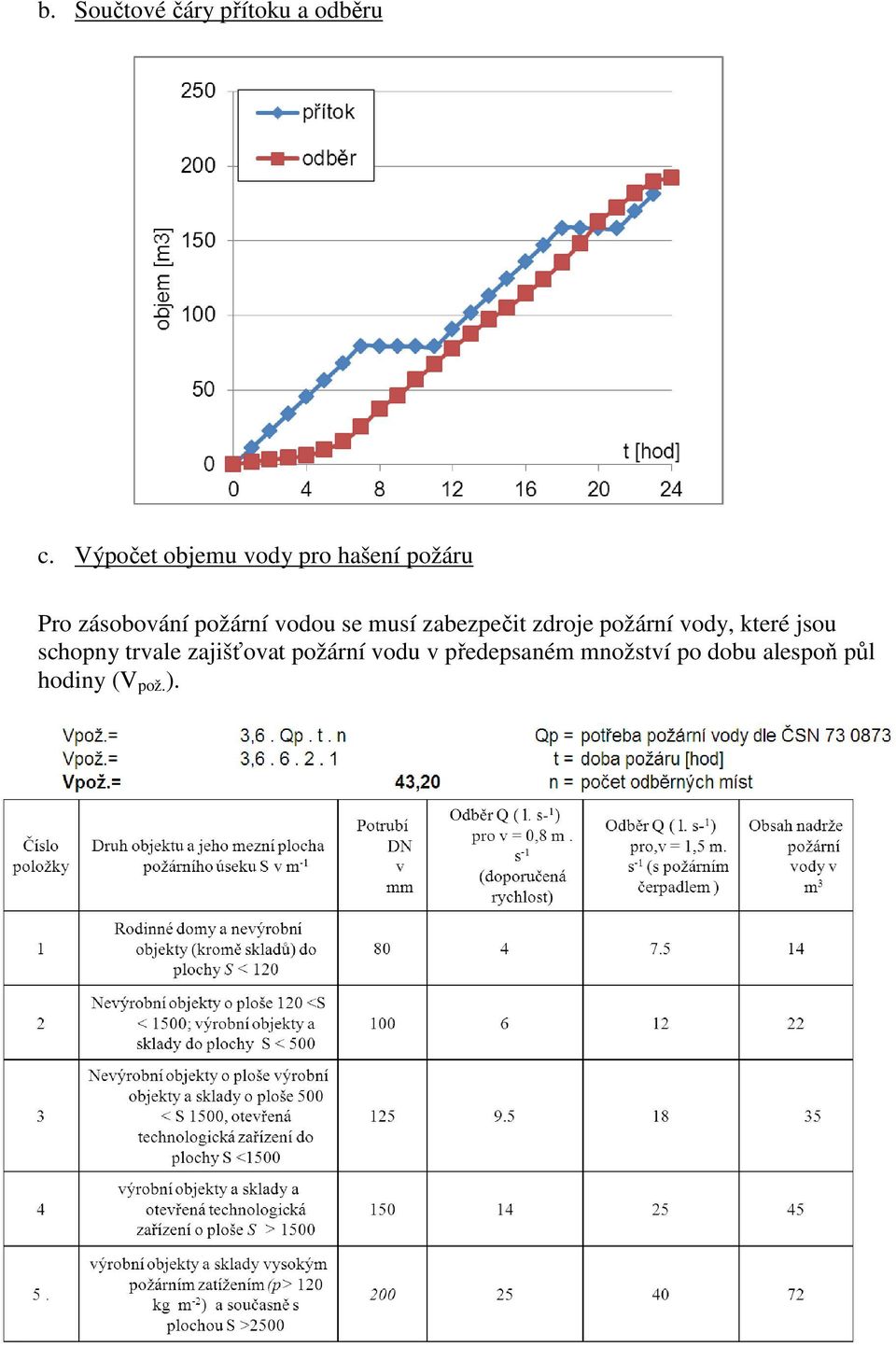

5 b. Součtové čáry přítoku a odběru c. Výpočet objemu vody pro hašení požáru Pro zásobování požární vodou se musí zabezpečit zdroje požární vody, které jsou schopny trvale zajišťovat požární vodu v předepsaném množství po dobu alespoň půl hodiny (V pož. ).

vodou se musí zabezpečit zdroje požární vody, které jsou

6 d. Výpočet objemu vody pro případnou poruchu V rez rezervní objem pro případ zásobování spotřebiště po dobu odstraňování poruchy na přiváděcím řadu (vodovodní potrubí a objekty před vodojemem). - V rez = (T/24) * Q maxd. T doba nutná na opravu poruchy (6 hod.) - V rez. = (6/24) * 192,406 = 48,1 m 3 e. Návrh celkového objemu vodojemu Celkový objem zemního vodojemu dle ČSN (Vodojemy) je zpravidla % z maximální denní potřeby vody (Q maxd spotřebiště ). Dle zvyklostí by celkový objem vodojemu neměl být větší než 100 % Q maxd spotřebiště. 4) Závěr: V celk. = V prov. + V pož. + V rez. V celk. = 67, ,2+ 48,1 =159,07 m 3 Navrhuji dvoukomorový vodojemu o objemu 2 x 80 m 3 což odpovídá cca 83 % Q maxd spotřebiště.

Návrh celkového objemu vodojemu Celkový objem zemního vodojemu dle ČSN 75 5355 (Vodojemy) je zpravidla 60 80 % z maximální denní potřeby vody (Q maxd spotřebiště ).
