THS AUTOMATICKÉ PARNÍ STŘEDOTLAKÉ KOTLE

Transkript

1 AUTOMATICKÉ PARNÍ STŘEDOTLAKÉ KOTLE THS Automatické parní středotlaké THS na plynná a kapalná paliva jsou standardně vyráběny v 15 výkonových typech. Na přání zákazníka lze vyrobit i jiné výkonové varianty kotlů THS. POPIS KOTLŮ THS: Provedení je třítahové s plamencem, chlazenou obratovou komorou uzavřenou membránovou stěnou, dvěma tahy žárových trubek, nechlazenou druhou obratovou komorou a kouřovým sběračem. Kotle jsou dodávány standardně v pravém provedení (ovládání zprava). Na přání lze dodat v provedení levém. TĚLESO KOTLE: Těleso se skládá z pláště válcového tvaru, dvou den vyztužených rohovými výztuhami, plamence s chlazenou obratovou komorou uzavřenou membránovou stěnou a dvou svazků žárových trubek. Druhá obratová komora je nechlazená. Uzavřená je dveřmi umožňujícími čištění výhřevných ploch druhého a třetího tahu. U typů THS10 až THS16 je druhá obratová komora zabudována do víka ve kterém je též zabudován hořák. U typů THS20 a výše je v membránové stěně zabudován průlez umožňující vstup do plamence a první obratové komory. Odvod spalin je přes kouřový sběrač kouřovým hrdlem. Na tělese je umístěna armaturní trubka, ve které je zapojena regulace napájení, vodoznaky, manometr, manostaty pro regulaci výkonu hořáku a havarijní manostat. Dále jsou na tělese hrdla pro odvod páry, napájení, pojišťovací ventily, odvzdušnění, odluh, odkal a hlídání hladiny na vodorysu, popřípadě montáž BOSB. Pro vnitřní revizi jsou do tělesa osazeny průlezy a kontrolními otvory. Veškeré výhřevné plochy jsou snadno přístupné pro čištění a tím je zaručena trvalá vysoká účinnost i při dlouhodobém provozu s kapalnými palivy. Použitý materiál kotlové plechy a bezešvé trubky. Provozní přetlak Maximální provozní tlaky jsou v řadě 6; 8; 13; 16 bar(g). Na přání lze vyrobit i jiné typy s max. provozním tlakem 20 bar(g). Provozní teplota páry Teplota syté páry na výstupu z je dána teplotou páry při daném provozním tlaku. TECHNICKÝ POPIS: Výkon kg/h Plynná paliva i kapalná paliva Kotle splňují technické požadavky ČSN EN PALIVO: Zemní plyn Propan, propan - butan Nízkovýhřevné plyny (bioplyn, degazační plyn, ) Olejová paliva (ELTO, LTO, TTO) VÝHODY: Vysoce hospodárný provoz Vysoká spolehlivost a životnost Použití moderních technologií Snadná obsluha Spalování různých druhů plynných i kapalných paliv Možnost automatického provozu vhodného pro bezobslužné řízení kotelen Možnost úpravy rozměrů a umístění hrdel dle přání zákazníka Spojitá regulace výkonu Kvalitní záruční a pozáruční servis

2 ZÁKLADNÍ VÝSTROJ KOTLŮ THS: Parní ventil Dva přímé vodoznaky Dva pojistné ventily Havarijní manostat Nástavec kouřového hrdla s teploměrem spalin a návarky pro odběr spalin Odkalovací armatura Odluhovací armatura Napájecí armatura s měřícím nástavcem vybaveným manometrem a teploměrem Odvzdušňovací armatura Provozní manometr Chladič vzorku kotelní vody ÚČINNOST KOTLE A TEPLOTY SPALIN: Tepelná účinnost je při standardní dodávce (bez EKO) 91 %. Teploty spalin dosahují hodnot C a to v závislosti na provozním přetlaku a výkonu. Při zabudování EKA na výstup spalin z se účinnost zvýší na cca %. EMISE: Emisní hodnoty jsou závislé na typu a provedení hořáku. Splňují zákonem stanovené emisní limity pro plynná a kapalná paliva. Při spalování kapalných paliv jsou emise NOx a síry závislé na množství organicky vázaného obsahu dusíku a síry v palivu. Ob Obr. 1 Parní kotelna PŘISLUŠENSTVÍ NA OBJEDNÁVKU: Zařízení pro občasnou kontrolu provozu (BOSB) Kontroluje za nepřítomnosti obsluhy funkčnost elektrod pro hlídání hladiny vody, funkčnost havarijního manostatu a odstavení hořáku. Proběhne-li kontrola úspěšně, lze kotel nadále provozovat bez stálé obsluhy. Použitým typem zařízení je dána doba pro manuální testy funkčnosti zařízení obsluhou kotelny. Automatický odkal V nastavených časových intervalech je pomocí řídící automatiky otevírán pneumatický nebo elektrický odkalovací ventil. Automatický odluh Zařízení měří pomocí elektrody a teplotního čidla vodivost kotelní vody. Měřenou veličinu koriguje na teplotu a reguluje otevření odluhovacího ventilu. Ekonomizér (EKO) Je výměník tepla ve spalinovém tahu předehřívající napájecí vodu. Pomocí EKO se dosáhne zvýšení účinnosti o 3,5 %. Součástí dodávky EKA je spojitá regulace napájení. Tato regulace snímá úroveň hladiny v kotli a na základě této veličiny ovládá otevření ventilu v napájecím potrubí. Napájecí blok 2x napájecí čerpadlo 2x uzavírací ventil na výtlaku čerpadla 2x zpětná klapka na výtlaku čerpadla napájecí ventil a zpětná klapka 3x uzavírací armatura na sací straně čerpadla manometr s vodní smyčkou a manometrovým kohoutem 2x filtr Hořák Ke kotli lze namontovat jakýkoliv hořák mající uvedené výkonové parametry. Montáž hořáku je možná pomocí připojovací příruby na víko. Komín Doporučujeme připojení k samostatnému komínovému průduchu. Vzhledem k nízkým teplotám spalin doporučujeme provedení komínového tahu z korozivzdorného materiálu. Přehřívák páry Středotlaké parní s přehřívákem páry jsou v samostatném katalogovém listě THS-P.

3 MGM-I Teplo - Hospodárnost TECHNICKÁ DATA: Výkon hořáku Výkon Parní výkon Tlaková ztráta na straně spalin Výhřevná plocha Vodní obsah plný Vodní obsah po vodorys Transportní hmotnost (tlak 13bar) Provozní hmotnost (tlak 13bar) [kw] [kw] [kg/h] [Pa] [m 2 ] [m 3 ] [m 3 ] [kg] [kg] THS ,8 3,9 2, THS ,2 3,8 2, THS ,3 4,8 3, THS ,4 5,1 3, THS ,8 5,5 4, THS ,6 5,7 4, THS ,0 7,6 5, THS ,6 8,7 6, THS ,3 11,0 7, THS ,3 13,8 10, THS ,4 19,4 16, THS ,0 22,7 17, THS ,0 26,5 19, THS ,7 22, THS ,5 24, ZMĚNA TECHNICKÝCH PARAMETRŮ VYHRAZENA! DIMENZE HRDEL: Typ THS 10 Odvzduš- Napájení Odkal Odluh Pojistný Parní hrdlo d1 ventil nění Provozní tlak d2 d4 d5 D6 D3 0,6 MPa 0,8 MPa 1,3 MPa 1,6 MPa DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN 65/25 50/25 40/25 50/25 THS 12 65/25 65/25 50/25 50/40 THS 14 25/40 80/25 65/25 65/25 65/40 THS 16 25/25 25/16 80/25 80/25 80/25 80/40 THS 20 25/40 25/40 100/25 100/25 80/25 65/40 THS 25 40/40 100/25 100/25 80/25 80/40 THS 32 THS 40 THS 50 40/25 40/40 15/25 15/40 podle provozního tlaku 150/25 100/25 150/25 100/25 100/40 100/40 125/40 THS /25 150/25 150/25 125/40 THS 80 40/25 50/25 50/40 200/25 150/25 150/25 150/40 THS /40 50/40 200/25 150/25 150/25 150/40 THS /25 150/25 150/25 150/40 THS /25 65/25 200/25 200/25 200/25 200/40 THS /40 65/40 200/25 200/25 200/25 200/40

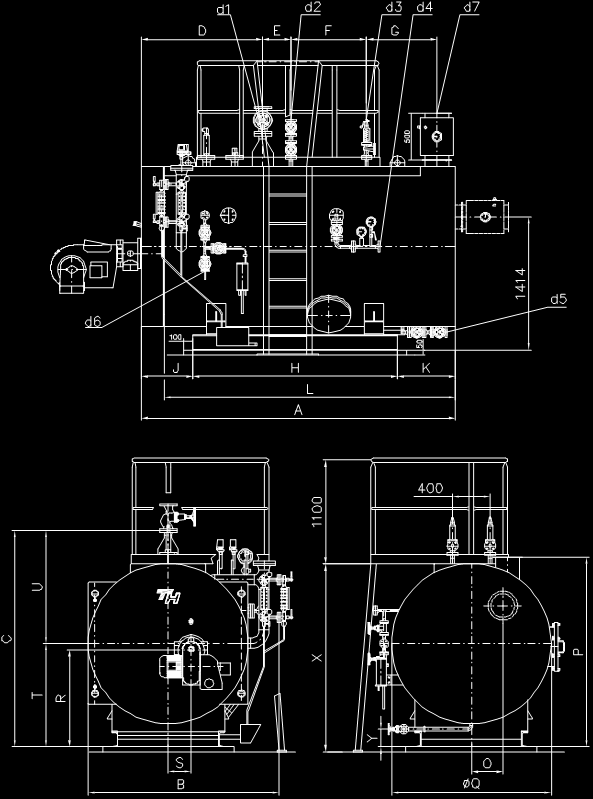

4 HLAVNÍ ROZMĚRY KOTLE: Délka Šířka Výška Výstup Odvzdušnění Pojistné Kouřové Délka (transportní) (transportní) (transportní) páry ventily hrdlo podstavce A B C D E F G H [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] THS THS THS THS THS THS THS THS THS THS THS THS THS THS THS Délka Šířka Výška Výstup Odvzdušnění Pojistné Kouřové Délka (transportní) (transportní) (transportní) páry ventily hrdlo podstavce A B C D E F G H [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] THS THS THS THS THS THS THS THS THS THS THS THS THS THS THS Délka Šířka Výška Výstup Odvzdušnění Pojistné Kouřové Délka (transportní) (transportní) (transportní) páry ventily hrdlo podstavce A B C D E F G H [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] THS THS THS THS THS THS THS THS THS THS THS THS THS THS THS

5 MGM-I Teplo - Hospodárnost KOTEL THS 10 THS 16

6 MGM-I Teplo - Hospodárnost KOTEL THS 20 THS 160
