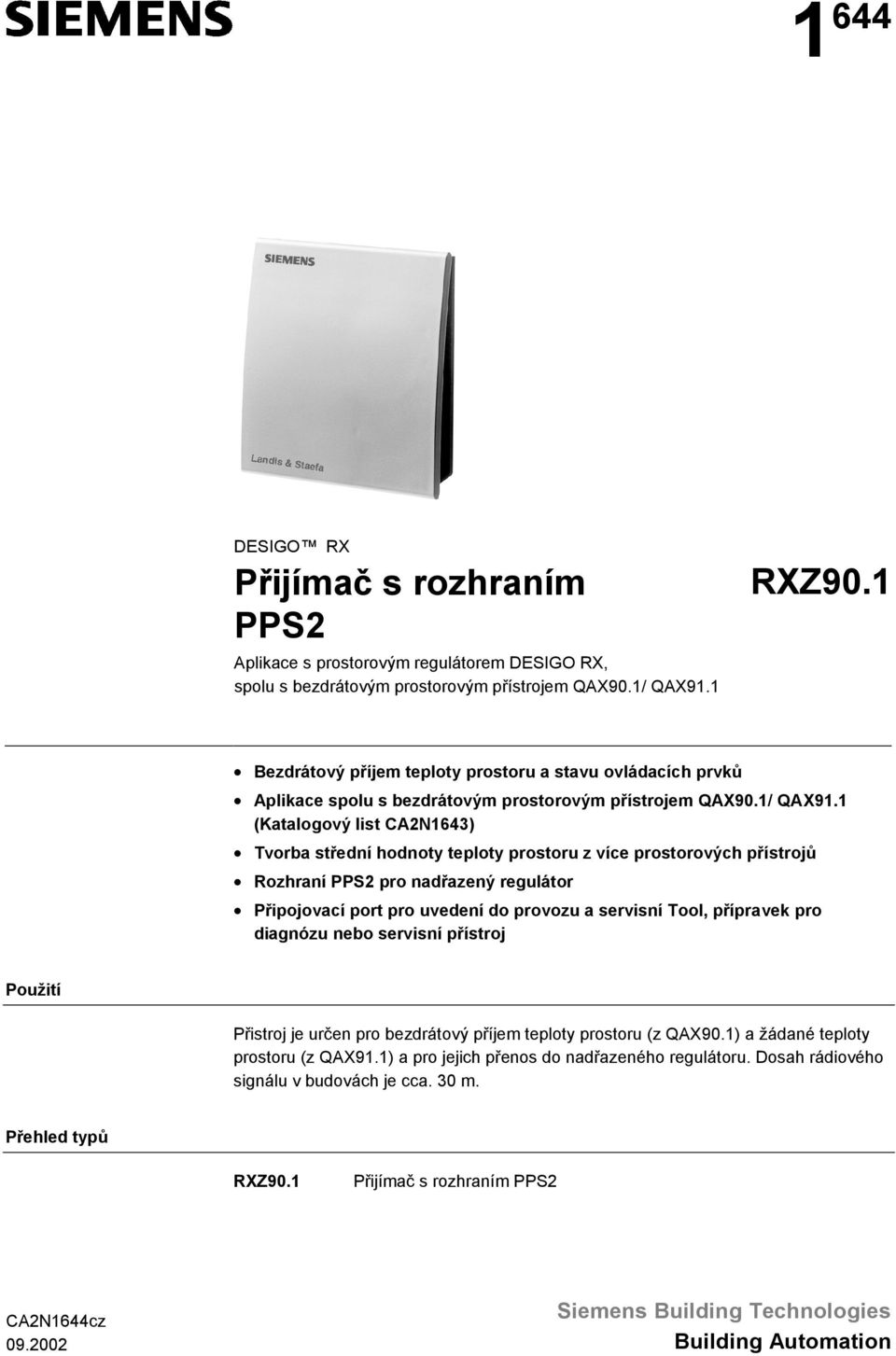

1 1 644 DESIGO RX Přijímač s rozhraním PPS2 Aplikace s prostorovým regulátorem DESIGO RX, spolu s bezdrátovým prostorovým přístrojem QAX90.1/ QAX91.1 RXZ90.1 Bezdrátový příjem teploty prostoru a stavu ovládacích prvků Aplikace spolu s bezdrátovým prostorovým přístrojem QAX90.1/ QAX91.1 (Katalogový list CA2N1643) Tvorba střední hodnoty teploty prostoru z více prostorových přístrojů Rozhraní PPS2 pro nadřazený regulátor Připojovací port pro uvedení do provozu a servisní Tool, přípravek pro diagnózu nebo servisní přístroj Použití Přistroj je určen pro bezdrátový příjem teploty prostoru (z QAX90.1) a žádané teploty prostoru (z QAX91.1) a pro jejich přenos do nadřazeného regulátoru. Dosah rádiového signálu v budovách je cca. 30 m. Přehled typů RXZ90.1 Přijímač s rozhraním PPS2 CA2N1644cz Siemens Building Technologies Building Automation

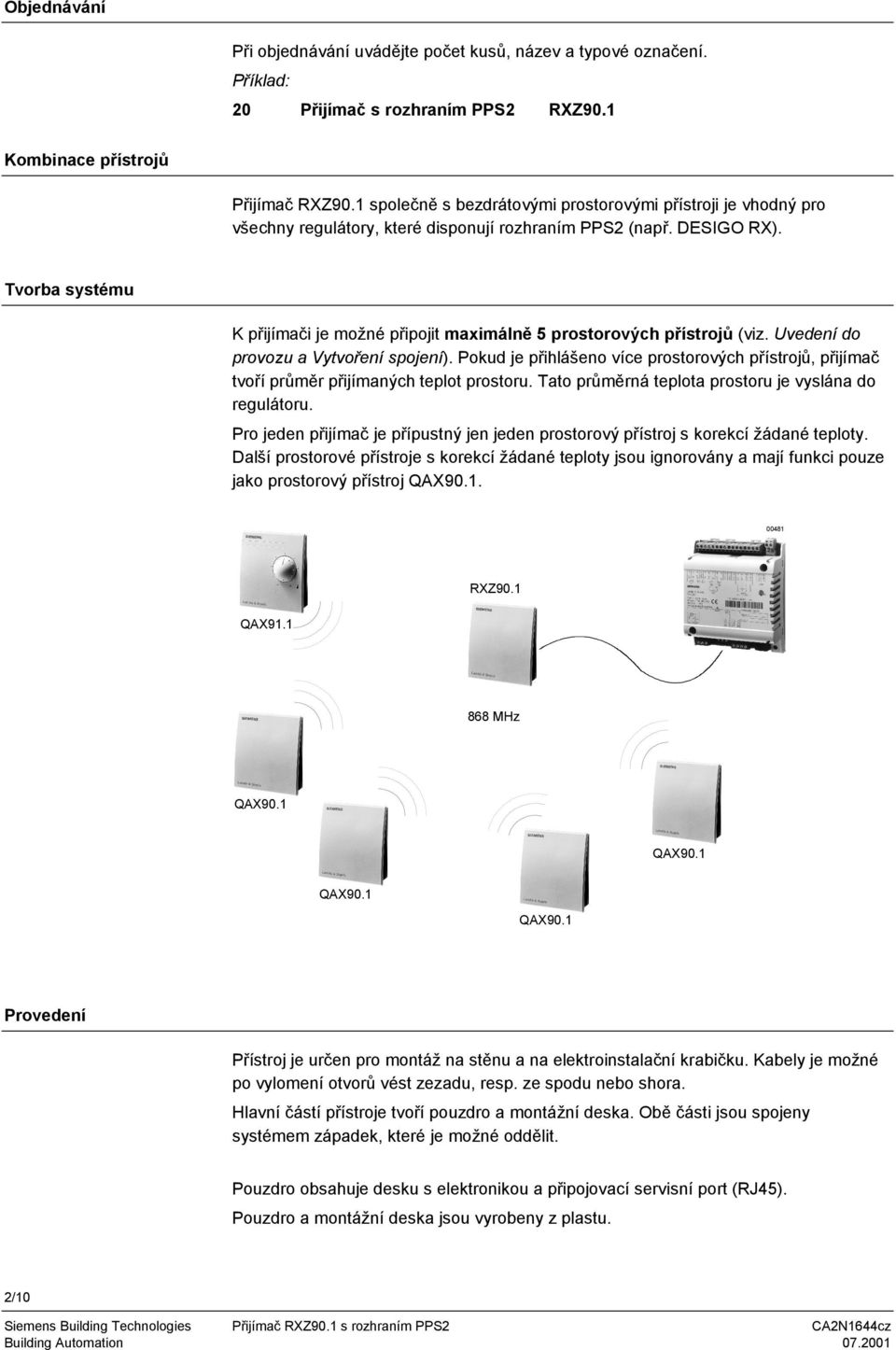

2 Objednávání Při objednávání uvádějte počet kusů, název a typové označení. Příklad: 20 Přijímač s rozhraním PPS2 RXZ90.1 Kombinace přístrojů Přijímač RXZ90.1 společně s bezdrátovými prostorovými přístroji je vhodný pro všechny regulátory, které disponují rozhraním PPS2 (např. DESIGO RX). Tvorba systému K přijímači je možné připojit maximálně 5 prostorových přístrojů (viz. Uvedení do provozu a Vytvoření spojení). Pokud je přihlášeno více prostorových přístrojů, přijímač tvoří průměr přijímaných teplot prostoru. Tato průměrná teplota prostoru je vyslána do regulátoru. Pro jeden přijímač je přípustný jen jeden prostorový přístroj s korekcí žádané teploty. Další prostorové přístroje s korekcí žádané teploty jsou ignorovány a mají funkci pouze jako prostorový přístroj QAX QAX91.1 RXZ MHz QAX90.1 QAX90.1 QAX90.1 QAX90.1 Provedení Přístroj je určen pro montáž na stěnu a na elektroinstalační krabičku. Kabely je možné po vylomení otvorů vést zezadu, resp. ze spodu nebo shora. Hlavní částí přístroje tvoří pouzdro a montážní deska. Obě části jsou spojeny systémem západek, které je možné oddělit. Pouzdro obsahuje desku s elektronikou a připojovací servisní port (RJ45). Pouzdro a montážní deska jsou vyrobeny z plastu. 2/10

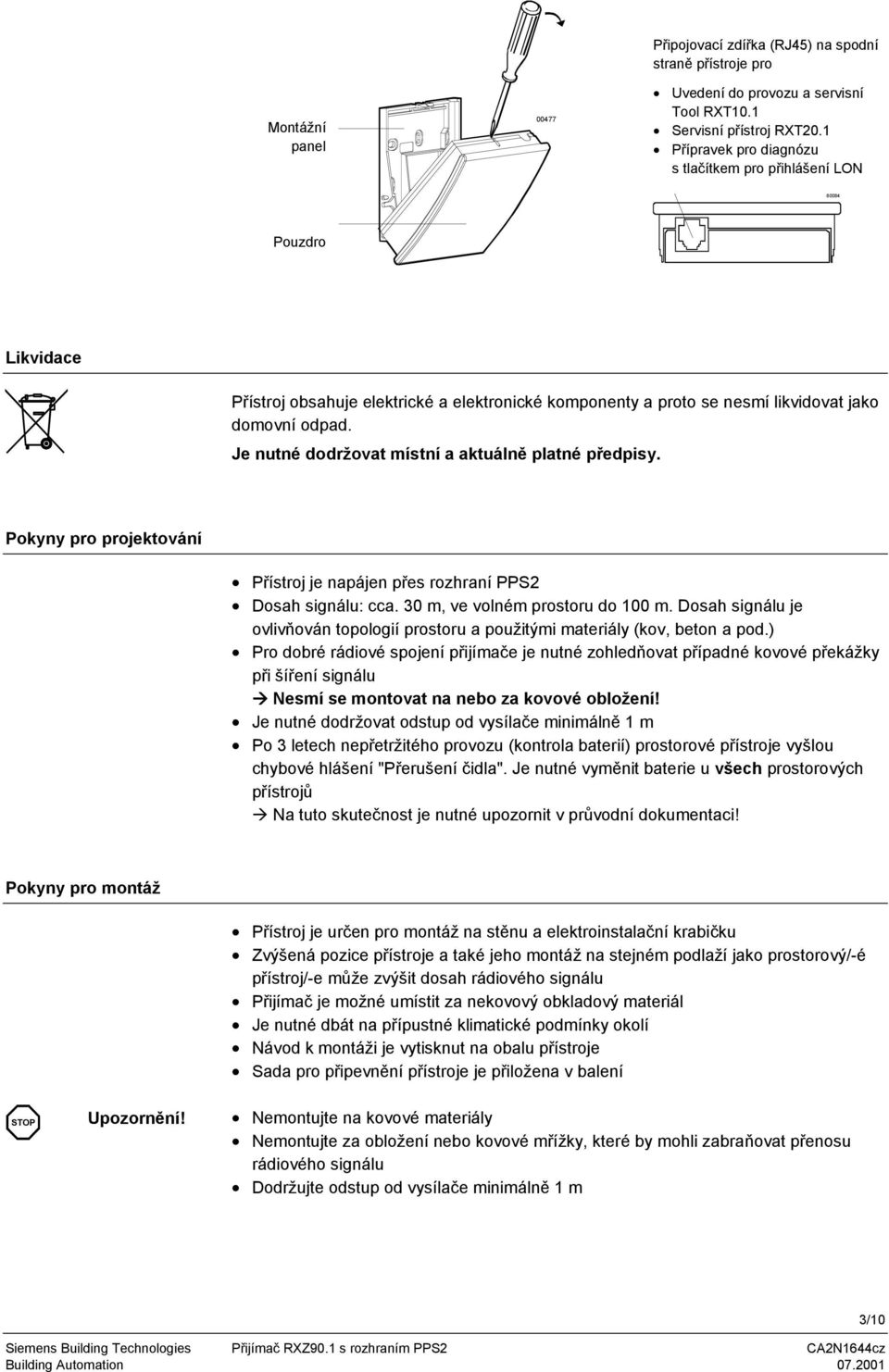

3 Montážní panel Připojovací zdířka (RJ45) na spodní straně přístroje pro Uvedení do provozu a servisní Tool RXT10.1 Servisní přístroj RXT20.1 Přípravek pro diagnózu s tlačítkem pro přihlášení LON Pouzdro Likvidace Přístroj obsahuje elektrické a elektronické komponenty a proto se nesmí likvidovat jako domovní odpad. Je nutné dodržovat místní a aktuálně platné předpisy. Pokyny pro projektování Přístroj je napájen přes rozhraní PPS2 Dosah signálu: cca. 30 m, ve volném prostoru do 100 m. Dosah signálu je ovlivňován topologií prostoru a použitými materiály (kov, beton a pod.) Pro dobré rádiové spojení přijímače je nutné zohledňovat případné kovové překážky při šíření signálu Nesmí se montovat na nebo za kovové obložení! Je nutné dodržovat odstup od vysílače minimálně 1 m Po 3 letech nepřetržitého provozu (kontrola baterií) prostorové přístroje vyšlou chybové hlášení "Přerušení čidla". Je nutné vyměnit baterie u všech prostorových přístrojů Na tuto skutečnost je nutné upozornit v průvodní dokumentaci! Pokyny pro montáž Přístroj je určen pro montáž na stěnu a elektroinstalační krabičku Zvýšená pozice přístroje a také jeho montáž na stejném podlaží jako prostorový/-é přístroj/-e může zvýšit dosah rádiového signálu Přijímač je možné umístit za nekovový obkladový materiál Je nutné dbát na přípustné klimatické podmínky okolí Návod k montáži je vytisknut na obalu přístroje Sada pro připevnění přístroje je přiložena v balení STOP Upozornění! Nemontujte na kovové materiály Nemontujte za obložení nebo kovové mřížky, které by mohli zabraňovat přenosu rádiového signálu Dodržujte odstup od vysílače minimálně 1 m 3/10

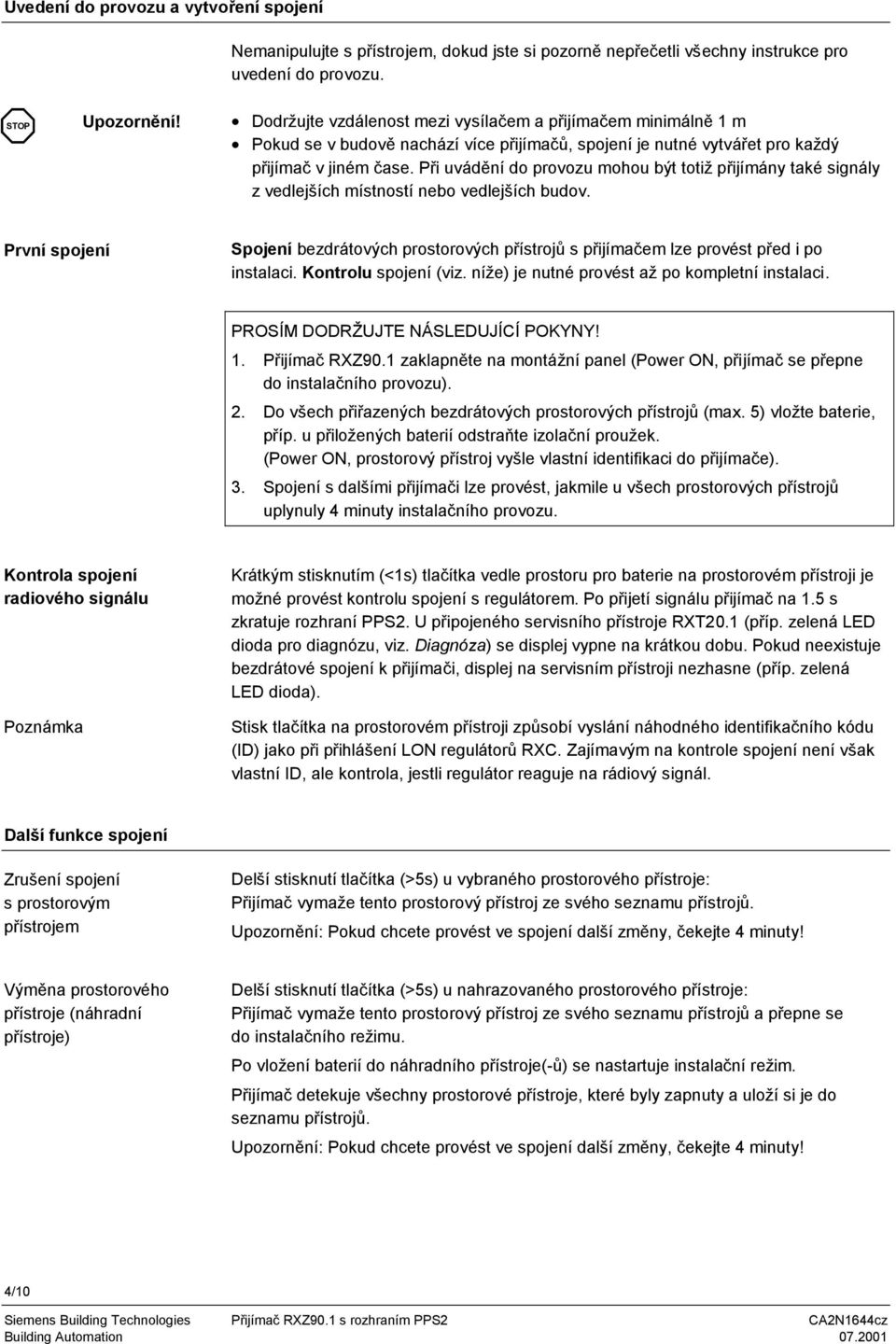

4 Uvedení do provozu a vytvoření spojení Nemanipulujte s přístrojem, dokud jste si pozorně nepřečetli všechny instrukce pro uvedení do provozu. STOP Upozornění! Dodržujte vzdálenost mezi vysílačem a přijímačem minimálně 1 m Pokud se v budově nachází více přijímačů, spojení je nutné vytvářet pro každý přijímač v jiném čase. Při uvádění do provozu mohou být totiž přijímány také signály z vedlejších místností nebo vedlejších budov. První spojení Spojení bezdrátových prostorových přístrojů s přijímačem lze provést před i po instalaci. Kontrolu spojení (viz. níže) je nutné provést až po kompletní instalaci. PROSÍM DODRŽUJTE NÁSLEDUJÍCÍ POKYNY! 1. Přijímač RXZ90.1 zaklapněte na montážní panel (Power ON, přijímač se přepne do instalačního provozu). 2. Do všech přiřazených bezdrátových prostorových přístrojů (max. 5) vložte baterie, příp. u přiložených baterií odstraňte izolační proužek. (Power ON, prostorový přístroj vyšle vlastní identifikaci do přijímače). 3. Spojení s dalšími přijímači lze provést, jakmile u všech prostorových přístrojů uplynuly 4 minuty instalačního provozu. Kontrola spojení radiového signálu Poznámka Krátkým stisknutím (<1s) tlačítka vedle prostoru pro baterie na prostorovém přístroji je možné provést kontrolu spojení s regulátorem. Po přijetí signálu přijímač na 1.5 s zkratuje rozhraní PPS2. U připojeného servisního přístroje RXT20.1 (příp. zelená LED dioda pro diagnózu, viz. Diagnóza) se displej vypne na krátkou dobu. Pokud neexistuje bezdrátové spojení k přijímači, displej na servisním přístroji nezhasne (příp. zelená LED dioda). Stisk tlačítka na prostorovém přístroji způsobí vyslání náhodného identifikačního kódu (ID) jako při přihlášení LON regulátorů RXC. Zajímavým na kontrole spojení není však vlastní ID, ale kontrola, jestli regulátor reaguje na rádiový signál. Další funkce spojení Zrušení spojení s prostorovým přístrojem Delší stisknutí tlačítka (>5s) u vybraného prostorového přístroje: Přijímač vymaže tento prostorový přístroj ze svého seznamu přístrojů. Upozornění: Pokud chcete provést ve spojení další změny, čekejte 4 minuty! Výměna prostorového přístroje (náhradní přístroje) Delší stisknutí tlačítka (>5s) u nahrazovaného prostorového přístroje: Přijímač vymaže tento prostorový přístroj ze svého seznamu přístrojů a přepne se do instalačního režimu. Po vložení baterií do náhradního přístroje(-ů) se nastartuje instalační režim. Přijímač detekuje všechny prostorové přístroje, které byly zapnuty a uloží si je do seznamu přístrojů. Upozornění: Pokud chcete provést ve spojení další změny, čekejte 4 minuty! 4/10

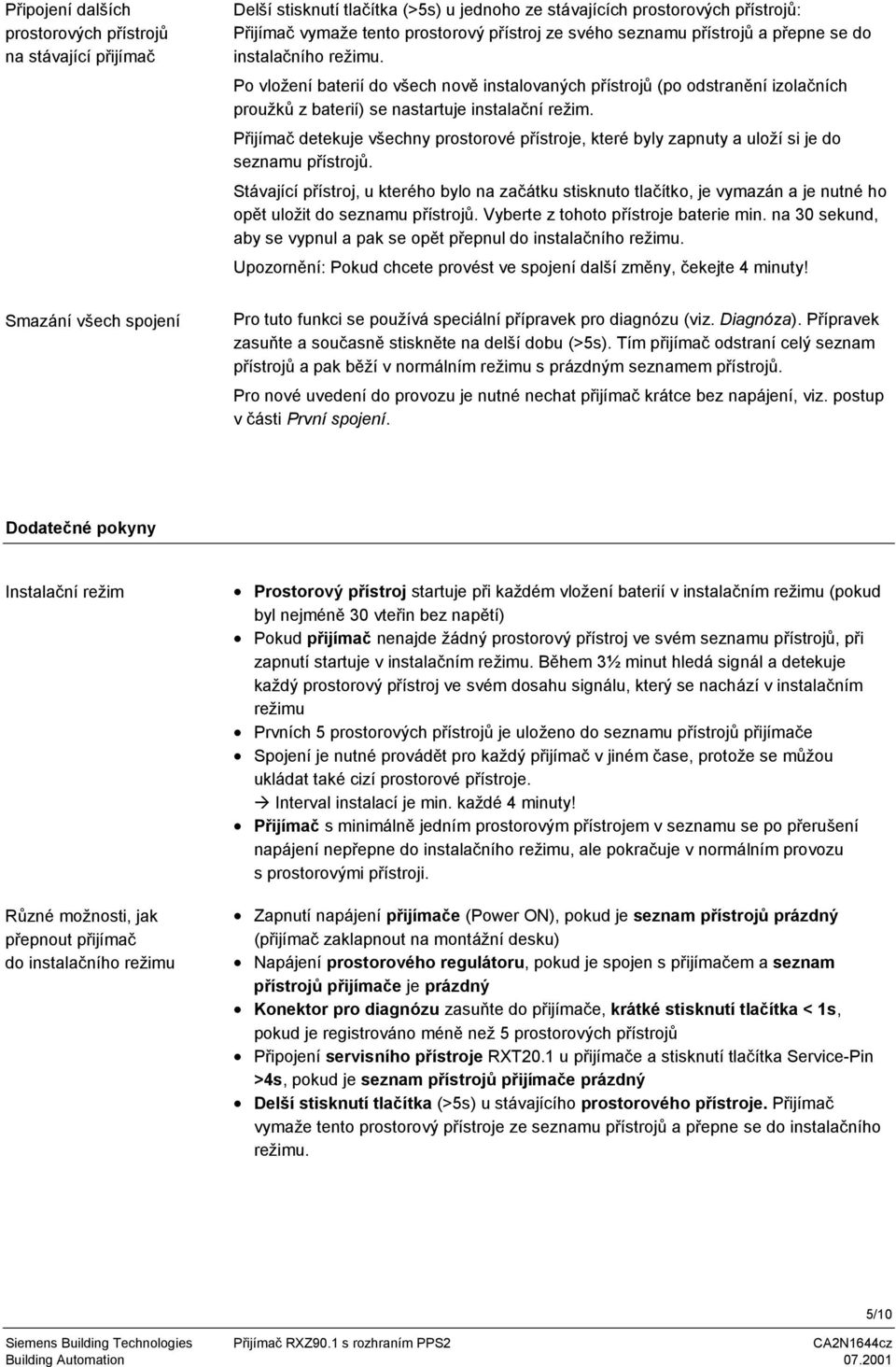

5 Připojení dalších prostorových přístrojů na stávající přijímač Delší stisknutí tlačítka (>5s) u jednoho ze stávajících prostorových přístrojů: Přijímač vymaže tento prostorový přístroj ze svého seznamu přístrojů a přepne se do instalačního režimu. Po vložení baterií do všech nově instalovaných přístrojů (po odstranění izolačních proužků z baterií) se nastartuje instalační režim. Přijímač detekuje všechny prostorové přístroje, které byly zapnuty a uloží si je do seznamu přístrojů. Stávající přístroj, u kterého bylo na začátku stisknuto tlačítko, je vymazán a je nutné ho opět uložit do seznamu přístrojů. Vyberte z tohoto přístroje baterie min. na 30 sekund, aby se vypnul a pak se opět přepnul do instalačního režimu. Upozornění: Pokud chcete provést ve spojení další změny, čekejte 4 minuty! Smazání všech spojení Pro tuto funkci se používá speciální přípravek pro diagnózu (viz. Diagnóza). Přípravek zasuňte a současně stiskněte na delší dobu (>5s). Tím přijímač odstraní celý seznam přístrojů a pak běží v normálním režimu s prázdným seznamem přístrojů. Pro nové uvedení do provozu je nutné nechat přijímač krátce bez napájení, viz. postup v části První spojení. Dodatečné pokyny Instalační režim Různé možnosti, jak přepnout přijímač do instalačního režimu Prostorový přístroj startuje při každém vložení baterií v instalačním režimu (pokud byl nejméně 30 vteřin bez napětí) Pokud přijímač nenajde žádný prostorový přístroj ve svém seznamu přístrojů, při zapnutí startuje v instalačním režimu. Během 3½ minut hledá signál a detekuje každý prostorový přístroj ve svém dosahu signálu, který se nachází v instalačním režimu Prvních 5 prostorových přístrojů je uloženo do seznamu přístrojů přijímače Spojení je nutné provádět pro každý přijímač v jiném čase, protože se můžou ukládat také cizí prostorové přístroje. Interval instalací je min. každé 4 minuty! Přijímač s minimálně jedním prostorovým přístrojem v seznamu se po přerušení napájení nepřepne do instalačního režimu, ale pokračuje v normálním provozu s prostorovými přístroji. Zapnutí napájení přijímače (Power ON), pokud je seznam přístrojů prázdný (přijímač zaklapnout na montážní desku) Napájení prostorového regulátoru, pokud je spojen s přijímačem a seznam přístrojů přijímače je prázdný Konektor pro diagnózu zasuňte do přijímače, krátké stisknutí tlačítka < 1s, pokud je registrováno méně než 5 prostorových přístrojů Připojení servisního přístroje RXT20.1 u přijímače a stisknutí tlačítka Service-Pin >4s, pokud je seznam přístrojů přijímače prázdný Delší stisknutí tlačítka (>5s) u stávajícího prostorového přístroje. Přijímač vymaže tento prostorový přístroje ze seznamu přístrojů a přepne se do instalačního režimu. 5/10

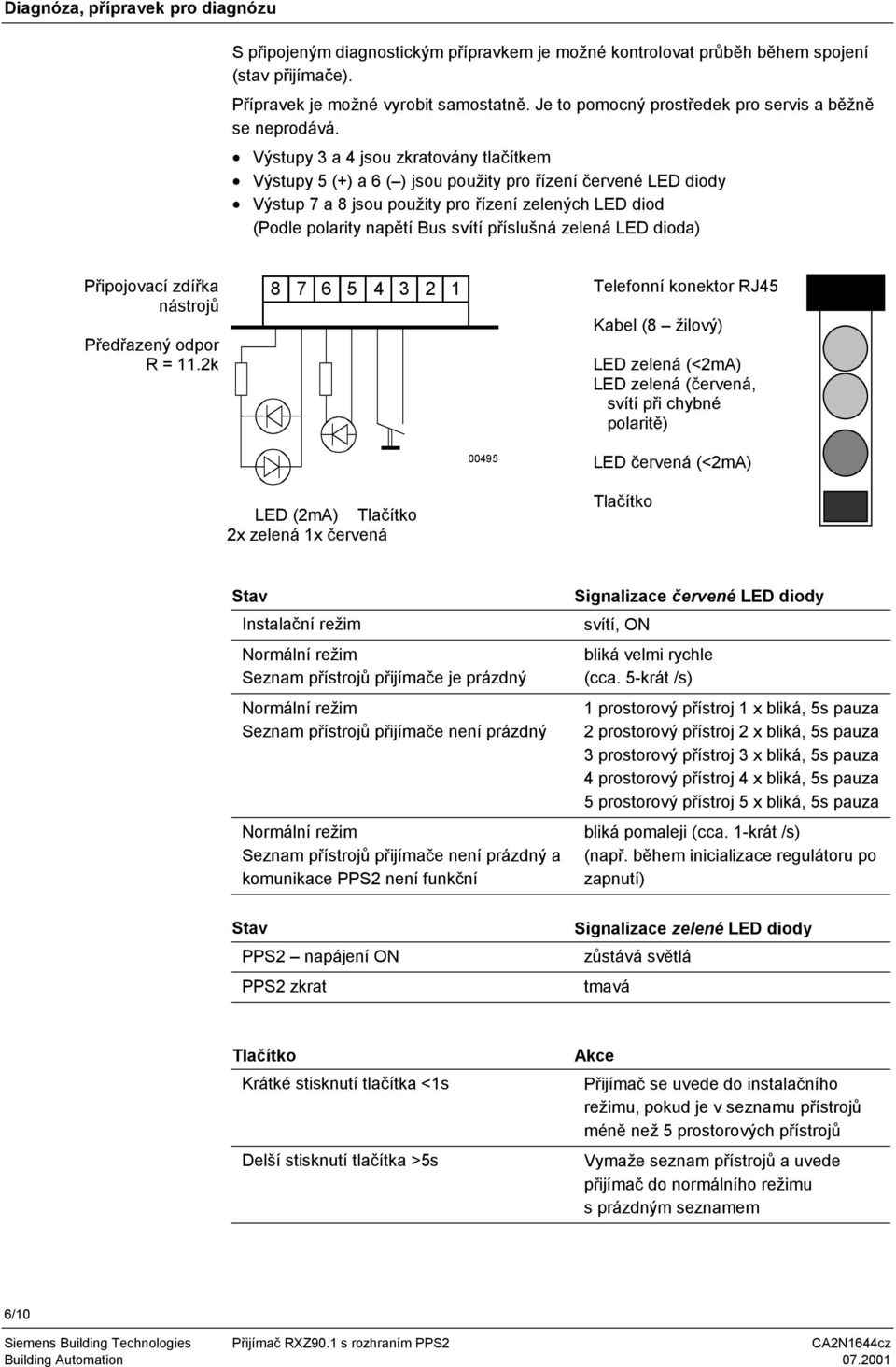

6 Diagnóza, přípravek pro diagnózu S připojeným diagnostickým přípravkem je možné kontrolovat průběh během spojení (stav přijímače). Přípravek je možné vyrobit samostatně. Je to pomocný prostředek pro servis a běžně se neprodává. Výstupy 3 a 4 jsou zkratovány tlačítkem Výstupy 5 (+) a 6 ( ) jsou použity pro řízení červené LED diody Výstup 7 a 8 jsou použity pro řízení zelených LED diod (Podle polarity napětí Bus svítí příslušná zelená LED dioda) Připojovací zdířka nástrojů Předřazený odpor R = 11.2k Telefonní konektor RJ45 Kabel (8 žilový) LED zelená (<2mA) LED zelená (červená, svítí při chybné polaritě) LED červená (<2mA) LED (2mA) Tlačítko 2x zelená 1x červená Tlačítko Stav Instalační režim Normální režim Seznam přístrojů přijímače je prázdný Normální režim Seznam přístrojů přijímače není prázdný Normální režim Seznam přístrojů přijímače není prázdný a komunikace PPS2 není funkční Stav PPS2 napájení ON PPS2 zkrat Signalizace červené LED diody svítí, ON bliká velmi rychle (cca. 5-krát /s) 1 prostorový přístroj 1 x bliká, 5s pauza 2 prostorový přístroj 2 x bliká, 5s pauza 3 prostorový přístroj 3 x bliká, 5s pauza 4 prostorový přístroj 4 x bliká, 5s pauza 5 prostorový přístroj 5 x bliká, 5s pauza bliká pomaleji (cca. 1-krát /s) (např. během inicializace regulátoru po zapnutí) Signalizace zelené LED diody zůstává světlá tmavá Tlačítko Krátké stisknutí tlačítka <1s Delší stisknutí tlačítka >5s Akce Přijímač se uvede do instalačního režimu, pokud je v seznamu přístrojů méně než 5 prostorových přístrojů Vymaže seznam přístrojů a uvede přijímač do normálního režimu s prázdným seznamem 6/10

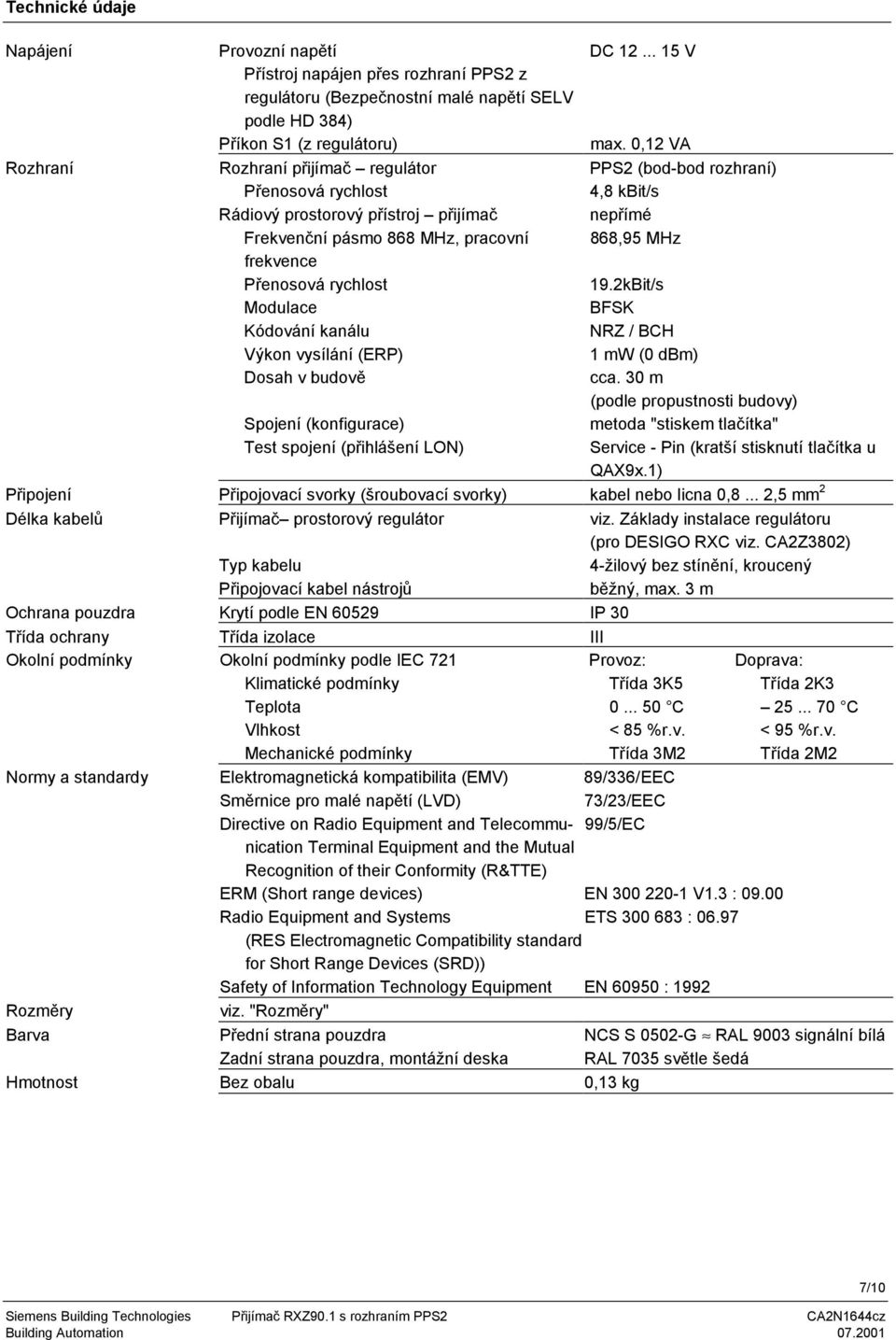

7 Technické údaje Napájení Provozní napětí DC V Přístroj napájen přes rozhraní PPS2 z regulátoru (Bezpečnostní malé napětí SELV podle HD 384) Příkon S1 (z regulátoru) max. 0,12 VA Rozhraní Rozhraní přijímač regulátor PPS2 (bod-bod rozhraní) Přenosová rychlost 4,8 kbit/s Rádiový prostorový přístroj přijímač nepřímé Frekvenční pásmo 868 MHz, pracovní 868,95 MHz frekvence Přenosová rychlost 19.2kBit/s Modulace BFSK Kódování kanálu NRZ / BCH Výkon vysílání (ERP) 1 mw (0 dbm) Dosah v budově cca. 30 m (podle propustnosti budovy) Spojení (konfigurace) metoda "stiskem tlačítka" Test spojení (přihlášení LON) Service - Pin (kratší stisknutí tlačítka u QAX9x.1) Připojení Připojovací svorky (šroubovací svorky) kabel nebo licna 0,8... 2,5 mm 2 Délka kabelů Přijímač prostorový regulátor viz. Základy instalace regulátoru (pro DESIGO RXC viz. CA2Z3802) Typ kabelu 4-žilový bez stínění, kroucený Připojovací kabel nástrojů běžný, max. 3 m Ochrana pouzdra Krytí podle EN IP 30 Třída ochrany Třída izolace III Okolní podmínky Okolní podmínky podle IEC 721 Provoz: Doprava: Klimatické podmínky Třída 3K5 Třída 2K3 Teplota C C Vlhkost < 85 %r.v. < 95 %r.v. Mechanické podmínky Třída 3M2 Třída 2M2 Normy a standardy Elektromagnetická kompatibilita (EMV) 89/336/EEC Směrnice pro malé napětí (LVD) 73/23/EEC Directive on Radio Equipment and Telecommunication 99/5/EC Terminal Equipment and the Mutual Recognition of their Conformity (R&TTE) ERM (Short range devices) EN V1.3 : Radio Equipment and Systems ETS : (RES Electromagnetic Compatibility standard for Short Range Devices (SRD)) Safety of Information Technology Equipment EN : 1992 Rozměry viz. "Rozměry" Barva Přední strana pouzdra NCS S 0502-G RAL 9003 signální bílá Zadní strana pouzdra, montážní deska RAL 7035 světle šedá Hmotnost Bez obalu 0,13 kg 7/10

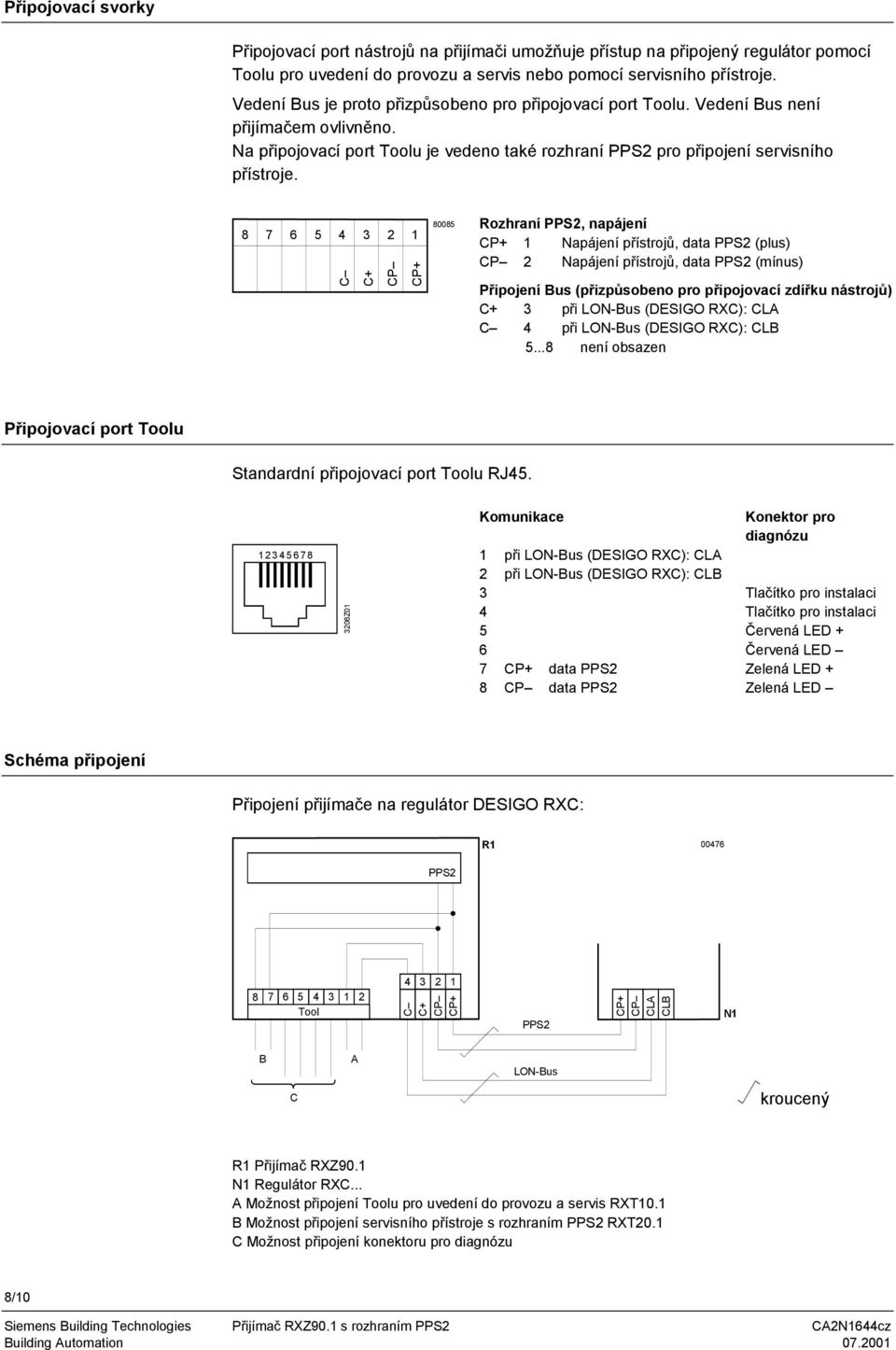

8 Připojovací svorky Připojovací port nástrojů na přijímači umožňuje přístup na připojený regulátor pomocí Toolu pro uvedení do provozu a servis nebo pomocí servisního přístroje. Vedení Bus je proto přizpůsobeno pro připojovací port Toolu. Vedení Bus není přijímačem ovlivněno. Na připojovací port Toolu je vedeno také rozhraní PPS2 pro připojení servisního přístroje C C+ CP CP Rozhraní PPS2, napájení CP+ 1 Napájení přístrojů, data PPS2 (plus) CP 2 Napájení přístrojů, data PPS2 (mínus) Připojení Bus (přizpůsobeno pro připojovací zdířku nástrojů) C+ 3 při LON-Bus (DESIGO RXC): CLA C 4 při LON-Bus (DESIGO RXC): CLB není obsazen Připojovací port Toolu Standardní připojovací port Toolu RJ Z01 Komunikace při LON-Bus (DESIGO RXC): CLA 2 při LON-Bus (DESIGO RXC): CLB CP+ data PPS2 8 CP data PPS2 Konektor pro diagnózu Tlačítko pro instalaci Tlačítko pro instalaci Červená LED + Červená LED Zelená LED + Zelená LED Schéma připojení Připojení přijímače na regulátor DESIGO RXC: R PPS Tool C C+ CP CP+ PPS2 CP+ CP CLA CLB N1 B A LON-Bus C kroucený R1 Přijímač RXZ90.1 N1 Regulátor RXC... A Možnost připojení Toolu pro uvedení do provozu a servis RXT10.1 B Možnost připojení servisního přístroje s rozhraním PPS2 RXT20.1 C Možnost připojení konektoru pro diagnózu 8/10

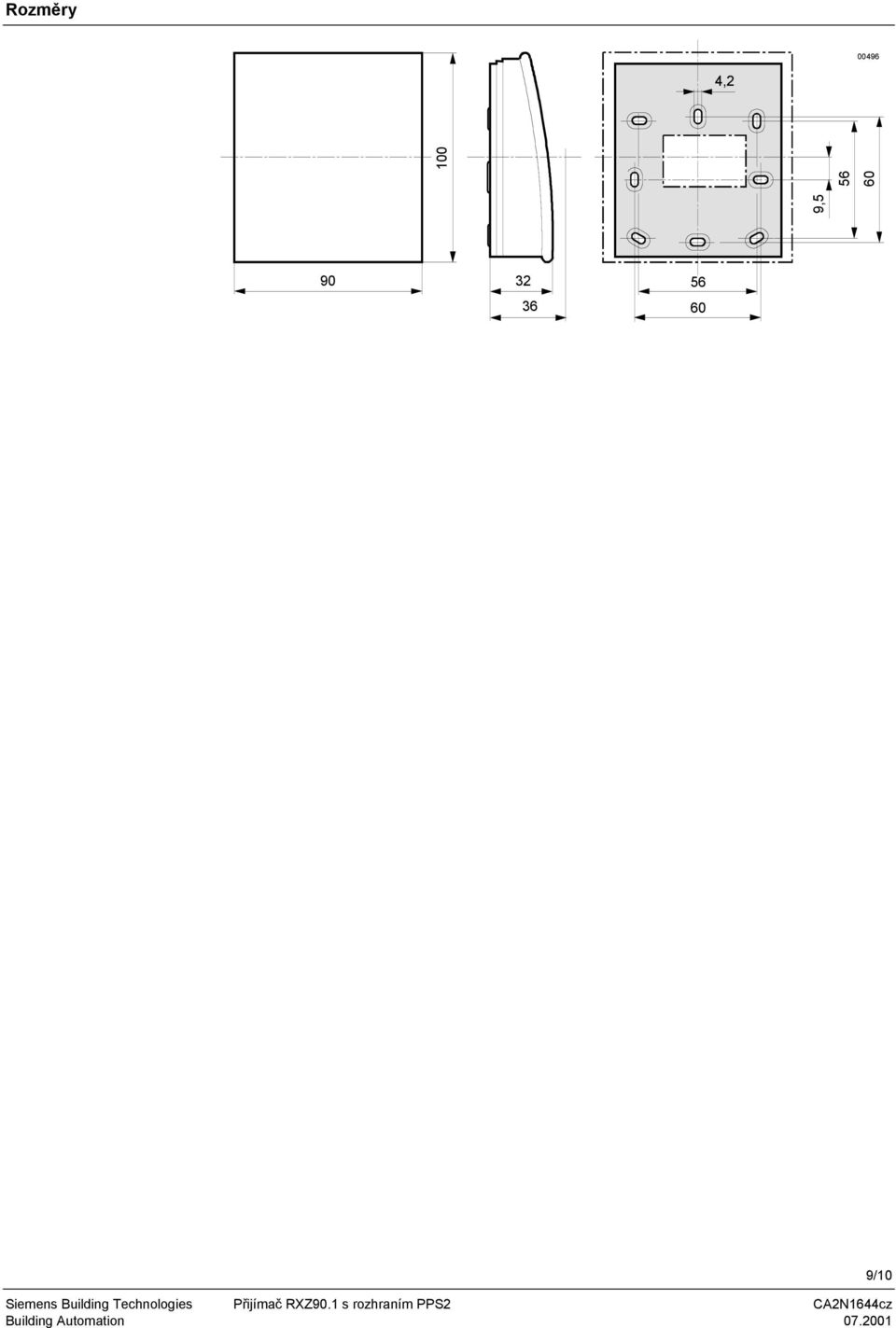

9 Rozměry ,2 9, /10
