1 ZÁKLADNÍ PRINCIPY IE IE Industrial Ethernet

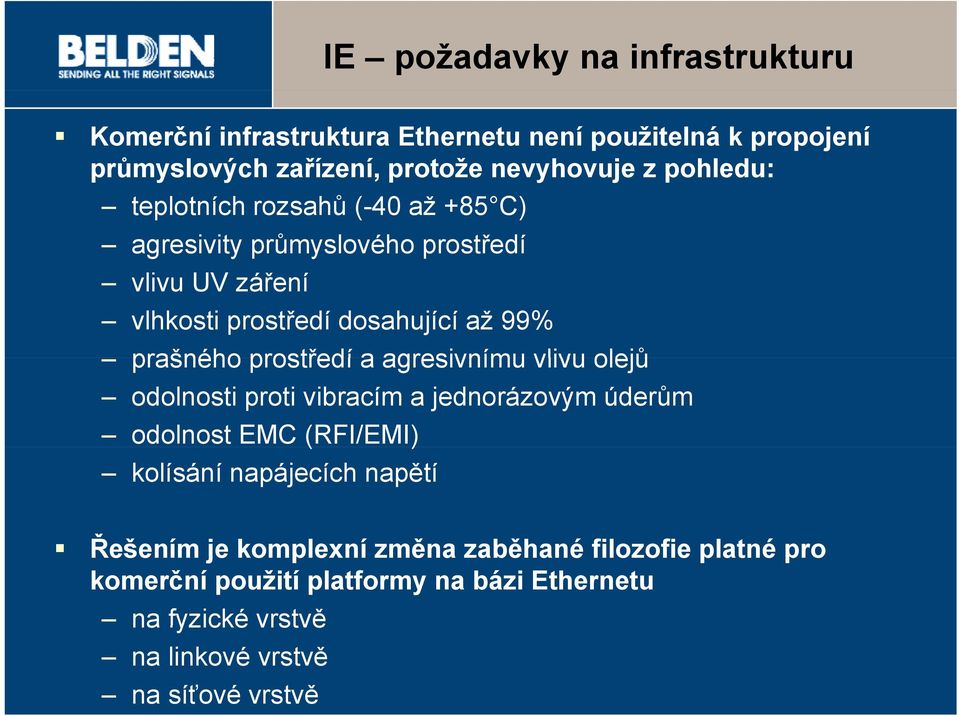

2 IE požadavky na infrastrukturu Komerční infrastruktura Ethernetu není použitelná k propojení průmyslových zařízení,,protože nevyhovuje z pohledu: teplotních rozsahů (-40 až +85 C) agresivity průmyslového prostředí vlivu UV záření vlhkosti prostředí dosahující až 99% prašného prostředí a agresivnímu vlivu olejů odolnosti proti vibracím a jednorázovým úderům odolnost EMC (RFI/EMI) kolísání napájecích napětí Řešením je komplexní změna zaběhané filozofie platné pro komerční použití platformy na bázi Ethernetu na fyzické vrstvě na linkové vrstvě na síťové vrstvě

prostředí a agresivnímu vlivu olejů odolnosti proti vibracím a jednorázovým úderům odolnost EMC (RFI/EMI) kolísání napájecích napětí Řešením

3 IE z pohledu ISO/OSI modelu První 3 vrstvy ISO/OSI modelu -určují základy pro optimalizaci výkonu a nasazení IE - poskytují řešení pro bezpečný rutinní provoz aplikací v reálném čase

4 Přenosové parametry IE Poznámka: - Fieldbus je označení skupiny komunikačních protokolů pro průmyslovou aplikaci ve smyslu aplikační sběrnice. - Normalizováno od roku 1999 ve standardu IEC Sítě Fieldbus jsou určeny pro řízení a sledování procesů v reálném čase. - Příkladem Fieldbus systémů jsou Ethernet/IP, Profibus, Profinet, Interbus, Modbus, Sercos...

- Normalizováno od roku 1999 ve standardu IEC 61158.

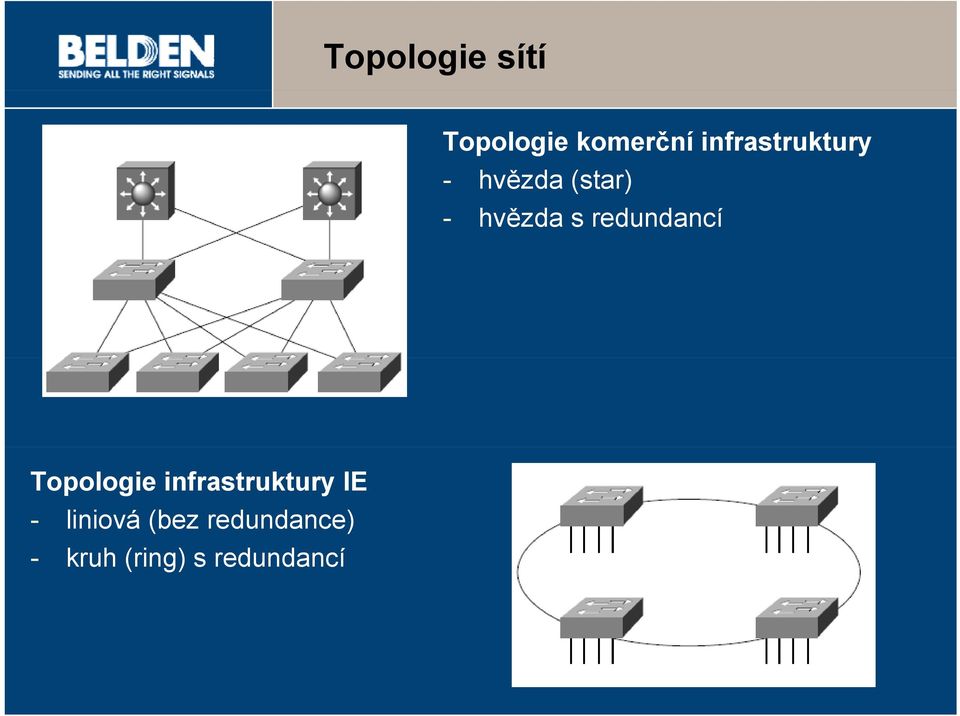

5 Topologie sítí Topologie komerční infrastruktury - hvězda (star) - hvězda s redundancí Topologie infrastruktury IE - liniová (bez redundance) - kruh (ring) s redundancí

6 Topologie sítí s redundancí Topologie redundandní komerční infrastruktury - hvězda (star) - Spanning Tree protocol (STP, RSTP) Topologie redundandní infrastruktury IE - kruh (ring) - pravo-levá konektivita - Hiper-ring protocol

protocol (STP, RSTP) Topologie redundandní

7 NAMHCSRIH NNAMHCSR Redundance v aplikacích IE - 1 Redundance topologie - standardní protokoly RSTP (Rapid Spanning Tree) a Link Aggregation g - redundandní trasy NNAMHCSRIH IH HIRSCHMANN - proprietární řešení na bázi HIPER Ring HIRSCHMANN HIRSCHMANN HIRSCHMANN HIRSCHMANN

Aggregation g - redundandní trasy NNAMHCSRIH IH HIRSCHMANN -

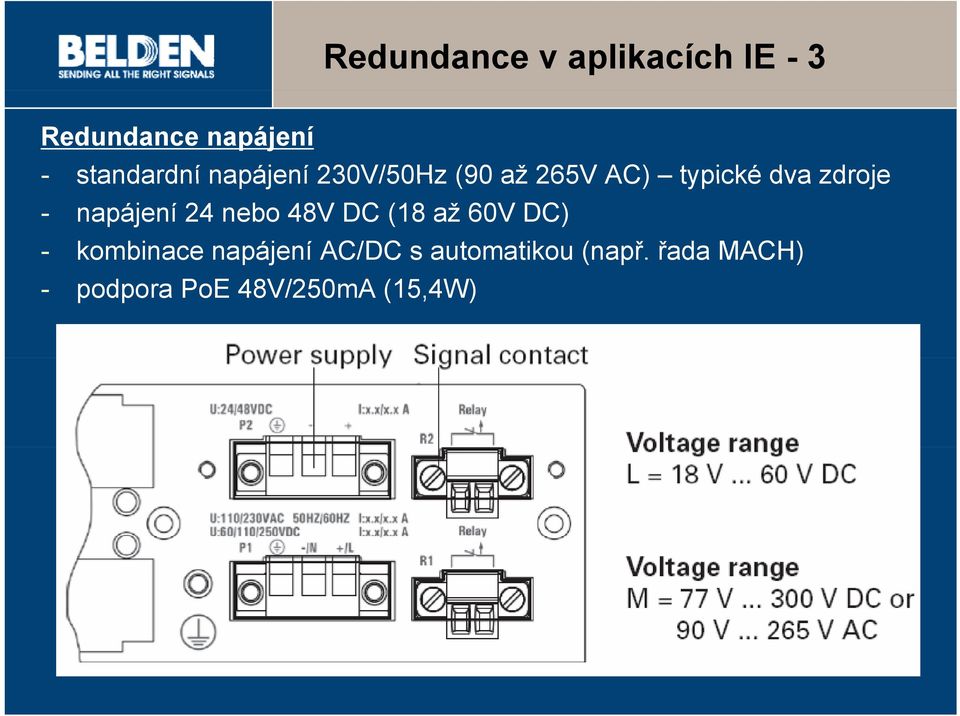

8 Redundance v aplikacích IE - 3 Redundance napájení - standardní napájení 230V/50Hz (90 až 265V AC) typické dva zdroje - napájení 24 nebo 48V DC (18 až 60V DC) - kombinace napájení AC/DC s automatikou (např. řada MACH) - podpora PoE 48V/250mA (15,4W)

zdroje - napájení 24 nebo 48V DC (18 až 60V DC) - kombinace

9 Požadované vlastnosti zařízení pro IE Požadované vlastnosti komponent infrastruktury IE - MTBF (Mean Time Between Failure) )je požadován na úrovni strojních zařízení s životností 10 až 30 let - montáž zařízení nejen do 19 nebo 21/23 a 26 rozvaděčů, ale také do DIN lišt - malé rozměry zařízení - zařízení v bezventilátorovém provedení s pasivním chlazením - zodolněné zařízení z pohledu krytí (pracho a vodotěsné) - zodolněné provedení z pohledu koroze (PCB skříně) - ochrana elektronických částí proti agresívnímu prostředí (Conformal Coating) ochrana máčením jednosložkovým silikonovým lakem - redundandní napájení - odpovídající šířka pásma pro požadované aplikace Poznámka: - PCB jsou polychlorované bifenyly - patří mezi perzistentní (dlouho setrvávající v prostředí) látky - chemicky stálé, nehořlavé, přilnavé a tepelně odolné

(pracho a vodotěsné) - zodolněné provedení z pohledu koroze (PCB skříně) - ochrana elektronických částí proti agresívnímu prostředí (Conformal Coating) ochrana máčením jednosložkovým silikonovým

10 Konektory pro IE - 1 Konektory RJ45 v ochraně - standardní zapojení konektoru - nutná ochrana - libovolná přenosová rychlost - podpora PoE

11 Konektory pro IE - 2 Konektory M12 (průmyslové) IEC Amendment 1 - zapojení konektoru různé pro 100 Mb/s a 1 Gb/s (10 Gb/s) - integrovaná ochrana - podpora PoE M12 connector, CAT6a M12 with Piercecon connection

12 Redukce konektorů RJ45 M12 Propojovací kabel s konektory RJ-45 a M12 v přímém a kříženém provedení

13 Ukázky optického konektoru pro IE ETSI, the European Telecommunications Standards Institute (ETSI TS , "Plastic Optical Fibre System Specifications for 100 Mbit/s and 1 Gbit/s"). The specification defines system requirements for both Fast- and Gigabit-Ethernet based networks and covers POF cables, connectors and transceivers. Ukázka speciálního průmyslového optického duplexního konektoru FO-7 POF (Plastic Optical Fibre) Poznámka: HPCF Hard Polymer Cladding Optical Fibre

The specification defines system requirements for both Fast- and Gigabit-Ethernet based networks and covers POF cables,

14 IE komplexní řešení pasivní vrstvy Řešení pasivní vrstvy IE produkty BELDEN - kabely Cat 5 (5e) a 6 v provedení pro IE - propojovací kabely (patch cordy) s krytím IP20 a IP67 - Konektory a přípojná místa (boxy) s krytím IP67 - rozvaděče a skříně v průmyslovém provedení - metalické a optické propojovací panely (patch panely)

krytím IP20 a IP67 - Konektory a přípojná místa (boxy) s krytím IP67 - rozvaděče

15 IE komplexní řešení aktivní vrstvy Řešení aktivní vrstvy IE produkty BELDEN/HIRSCHMANN - přepínače pro montáž na DIN lištu s managementem i bez - přepínače v rackmountovém provedení - Přepínače s krytím IP67 - firewall a VPN prvky - bezdrátové prvky - Převodníky optické i metalické (fielbus) - SW pro síťovou správu

přepínače v rackmountovém provedení - Přepínače s krytím IP67 - firewall a VPN

16 HiDiscovery SW Výhody Není třeba seriový kabel Není třeba BootP / DHCP Servers Detekce duplicitních adres

17 HiVision SW Profesionální mngmt SW Síťová verze Integrace do systému SCADA (dispečerské řízení a sběr dat v průmyslovém prostředí) Podpora prostředí Windows i Linux

18 HiVision SW rozpoznávací funkce sítě Scan Network Automatické zobrazení topologie sítě Zobrazení koncových zařízení Zobrazení konektivity na port

19 HiVision výstupy ze SW Zobrazení koncových zařízení Koncová zařízení Hirschmann Koncová zařízení jiných výrobců Zobrazení událostí V rámci správy sítě Na mobilních zařízeních í Grafické výstupy Ve formátu PDF Ve formátu XLS

výrobců Zobrazení událostí V rámci správy sítě Na
