1 Novinky řídicí systémy 9/2010 Unity v.5.0 Modicon M340 Modicon Premium Modicon Quantum Komunikace

2 Unity v.5.0 hlavní novinky Instalační balík obsahuje: DVD Unity Pro V5.0, 6 jazyků (EN, FR, SP, GE, IT, CN) CD Unity Loader V2.1 CD Ethernet/IP konf. software V1.1 (1) CD Advantys konf. V4.7 DVD Elektronická dokumentace V5.0 (1) neplatí pro Unity Pro S Roční podpora aktualizací sw. Licence závislá na typu Unity Pro Integrované funkce Collaborative Solutions FDT DTM integrovaný v Unity Pro Profibus Remote Master DTM (PRM) Ethernet/IP konfigurace pomocí DTM Schneider Electric Software Update Automatická aktualizace updatů a hot fixů je nyní možná přes nový nástroj Schneider Electric Software update. Podpora nových hw. modulů - Modicon M340 Nové AI,AO pro M340 Nové 125Vdc a 220Vac moduly Lexium 32 & ATV 312 on CANOpen (M340 & Premium MFB) Nové Ethernet/IP & Modbus TCP/IP moduly RTU moduly M340 (3Q10) Rozšíření funkcionality stávajících systémů Nová funkce pro Modicon Quantum - přidání nebo vyjmutí nového hw. modulu v/v za běhu kontroleru a podpora nových CPU hot stand by. Podpora nového OS. System with Microsoft Windows Vista Business 32bits Windows 7 Professional 32bitů 2

3 Unity v.5.0 systémové požadavky System with Microsoft Windows Vista Business 32bits / Windows 7 Professional 32bits System: Pentium Processor 2.4 GHz or higher, recommended 3.0 GHz RAM memory: 1GB minimum; recommended: 3GB RAM memory using DTM: 2GB; recommended: 4GB Hard disk: minimum available free space 8 GB, recommended 20 GB Microsoft Internet Explorer 5.5 or higher System with Microsoft Windows XP Professional System: Pentium Processor 1.2 GHz or higher, recommended 3.0 GHz RAM memory: 512 MB minimum; recommended: 1 GB RAM memory using DTM: 1GB; recommended: 3GB Hard disk: minimum available free space 8 GB, recommended 20 GB Microsoft Internet Explorer 5.5 or higher Display: Min VGA ( ). Recommended: SVGA ( or more) with high color 24 bits. Access rights on directories on the computer Unity Pro needs to have read/write right access on the following directories: C:\Program files\schneider Electric and C:\Windows (when the disk by default is C:) When Unity Pro user is not administrator of the PC, the administrator must allow the read/write right on these directories. 3

4 FDT DTM integrované v Unity Pro přístroje Modbus/TCP řízení DP PA Instrumentace Uživatelské vlastnosti Otevřené standard Široký výběr přístrojů a zařízení (best in class) Jediný nástroj na konfiguraci a parametrizaci společné prostředí pro PLC i přístroje na sběrnici Jeden společný projekt postupné zpracování aplikace (Save, Download, Upload ) Přizpůsobenéřešení pro široký rozsah sběrnic FDT DTM je nezávislé na typu sběrnice Profibus, Hart, E/IP, CANopen 4

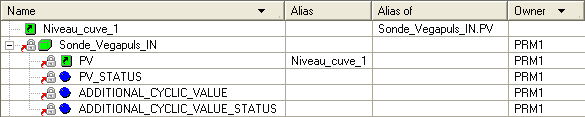

5 FDT DTM integrované v Unity Pro Import a nastavení DTM (přístrojů) přímo z Unity Pro FDT konfigurační nástroj integrován v Unity Pro Nastavení v/v s využitím strukturovaných dat v Unity Pro 5

6 M340 PRA vzdálené decentralizované v/v Technické vlastnosti Charakteristika a omezení konfigurace Max. 4 lokální racky (4, 6, 8 or 12) Max bin. signálů Max. 256 analog. signálů Max. 2 Ethernet. sítě: 1 integrovaný na PRA a 1 NOE0100 modul paměť Podpora záložní paměti SD: BMXRMS008MP Zálohování dat (application backup) komunikace 1 integrovaný Ethernet port Není podporována seriová linka, USB, I/O scanning 6

7 22 M340 PRA vzdálené decentralizované v/v Architektura M340 v/v systém v distribuované architektuře Redundance k kruhové síti, resp. zdvojením kom. modulu Ethernet Využitelné ve spojení s Modicon M340, Premium, Quantum Modicon Premium Master Modicon Quantum (*) Master Magelis XBTGK ConneXium managed switch 22 Magelis XBTGK 44 Vijeo Citect 33 ConneXium managed switch Remote IO M340 station managed with 1 PRA module Vijeo Citect Cooper RJ45 wire ConneXium managed switch 77 Additional NOE module Redundant link 66 Remote IO M340 station managed with a PRA module Redundant link 7

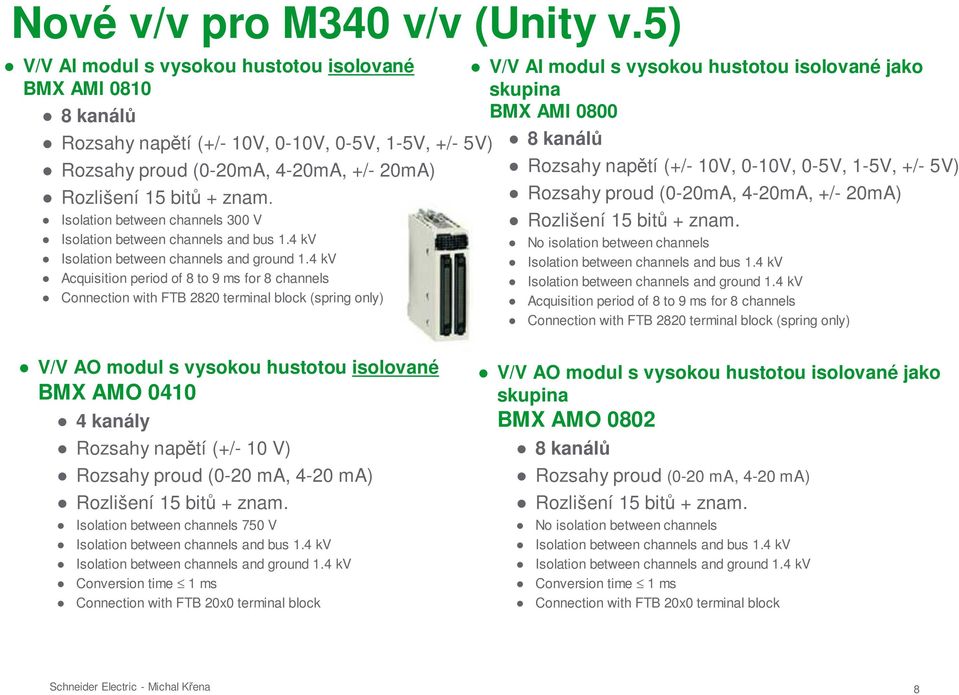

8 Nové v/v pro M340 v/v (Unity v.5) V/V AI modul s vysokou hustotou isolované BMX AMI kanálů Rozsahy napětí (+/- 10V, 0-10V, 0-5V, 1-5V, +/- 5V) Rozsahy proud (0-20mA, 4-20mA, +/- 20mA) Rozlišení 15 bitů + znam. Isolation between channels 300 V Isolation between channels and bus 1.4 kv Isolation between channels and ground 1.4 kv Acquisition period of 8 to 9 ms for 8 channels Connection with FTB 2820 terminal block (spring only) V/V AI modul s vysokou hustotou isolované jako skupina BMX AMI kanálů Rozsahy napětí (+/- 10V, 0-10V, 0-5V, 1-5V, +/- 5V) Rozsahy proud (0-20mA, 4-20mA, +/- 20mA) Rozlišení 15 bitů + znam. No isolation between channels Isolation between channels and bus 1.4 kv Isolation between channels and ground 1.4 kv Acquisition period of 8 to 9 ms for 8 channels Connection with FTB 2820 terminal block (spring only) V/V AO modul s vysokou hustotou isolované BMX AMO kanály Rozsahy napětí (+/- 10 V) Rozsahy proud (0-20 ma, 4-20 ma) Rozlišení 15 bitů + znam. Isolation between channels 750 V Isolation between channels and bus 1.4 kv Isolation between channels and ground 1.4 kv Conversion time 1 ms Connection with FTB 20x0 terminal block V/V AO modul s vysokou hustotou isolované jako skupina BMX AMO kanálů Rozsahy proud (0-20 ma, 4-20 ma) Rozlišení 15 bitů + znam. No isolation between channels Isolation between channels and bus 1.4 kv Isolation between channels and ground 1.4 kv Conversion time 1 ms Connection with FTB 20x0 terminal block 8

9 Nové v/v pro M340 v/v (Unity v.5) BMXDAI0805 Nový modul diskrétních vstupů (DI) pro 220VAC, 8 isolovaných vstupů VAC Isolace mezi kanály testována 1.5kV Type 2 dle normy IEC Typická časová odezva ZAP - VYP: 20ms a VYP - ZAP: 10ms Připojení se svorkovnicemi FTB 20x0 Obecné vlastnosti stávající M Pin konektory Vyjímání pod napětím Diagnost. LED stav vstupů výstupů Diagnost. LED - RUN a Fault Rozšířená pracovní teplota 25 to +70 C BMXFTB20x0 9

10 Nové moduly pro M340 v/v (Unity v.5) BMX CPS 3540 Napájecí zdroj125vdc Výkon 36 W Výstup 24 VDC Kontakt na alarm (stav napájení, CPU) Diagnost. LED Napájení 125 VDC Rozšířený rozsah pracovních teplot 25 to +70 C Aplikace: řízení rozvoden, RTU Nové 125 VDC moduly BMX DRA DI s přímým přip. napájení a přístrojů 125VDC (sinking inputs) BMX DDI DO relé (otevřené, spínací kontakty) Max. proud 0.3 A (125 VDC) Obecné vlastnosti stávající M Pin konektory Vyjímání pod napětím Diagnost. LED stav vstupů výstupů Diagnost. LED - RUN a Fault Rozšířená pracovní teplota 25 to +70 C 10

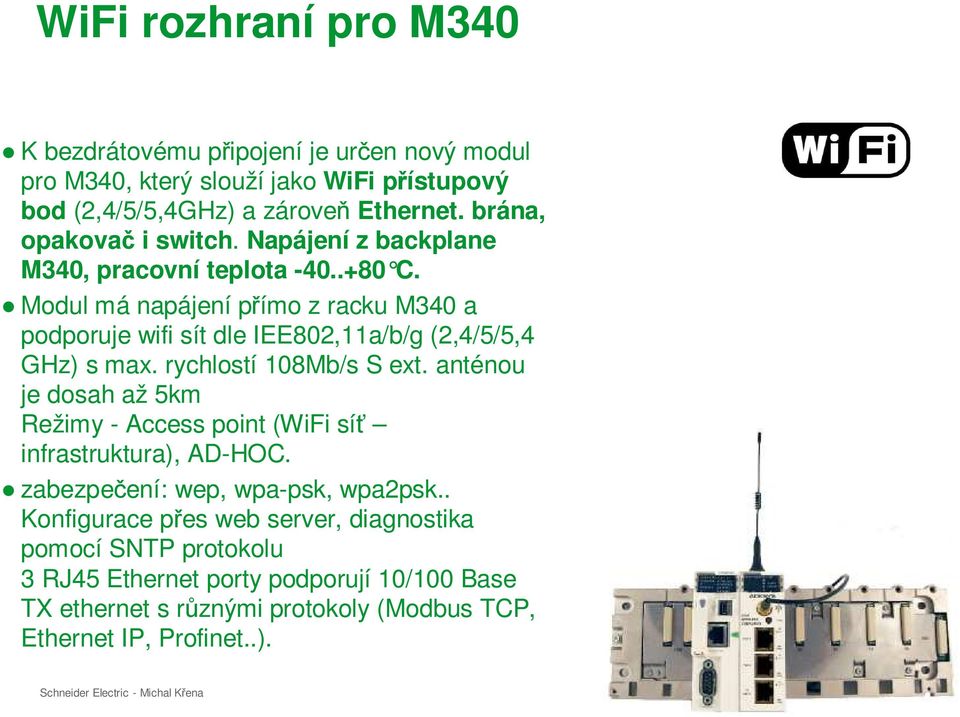

11 WiFi rozhraní pro M340 K bezdrátovému připojení je určen nový modul pro M340, který slouží jako WiFi přístupový bod (2,4/5/5,4GHz) a zároveň Ethernet. brána, opakovač i switch. Napájení z backplane M340, pracovní teplota C. Modul má napájení přímo z racku M340 a podporuje wifi sít dle IEE802,11a/b/g (2,4/5/5,4 GHz) s max. rychlostí 108Mb/s S ext. anténou je dosah až 5km Režimy - Access point (WiFi síť infrastruktura), AD-HOC. zabezpečení: wep, wpa-psk, wpa2psk.. Konfigurace přes web server, diagnostika pomocí SNTP protokolu 3 RJ45 Ethernet porty podporují 10/100 Base TX ethernet s různými protokoly (Modbus TCP, Ethernet IP, Profinet..). 11

12 M340 inovace vlastností (3Q2010) Modicon M340 RTU RTU kontroler vybavený seriovou komunikací a Ethernetem Komunikace na nadřazenou úroveň (Upstream) (1) SCADA, dispečinky. Komunikace s přístroji polní instr. a ostatními RTU stanicemi (2, 3, 4) Komunikace s modemy (seriová & Ethernet, ADSL < > GPRS) RTU vlastnosti Integrované RTU protokoly: Podpora více protokolů (Multi protocol) DNP3 ser.(master / Slave) DNP3 IP (Client / Server) IEC (Master / Slave) IEC (Client / Server) Modbus TCP Integrované RTU funkce Data logging s časovou zn. / SMS generování zpráv Web server pro diagnostiku a monitorování NTP klient, FTP server / client, SNMP agent SD karta Pro logování dat 1 Ethernet port DNP3 IP, IEC 104, Modbus TCP 1 Ser. port Ser. Modemy, DNP3 ser. IEC 101, 12 Modbus

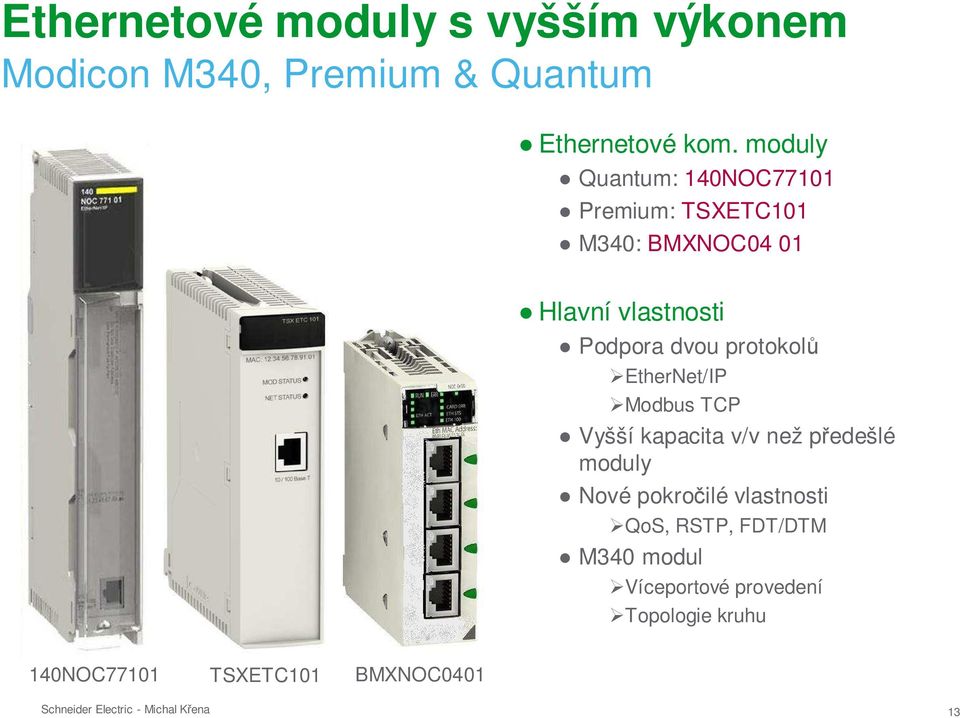

13 Ethernetové moduly s vyšším výkonem Modicon M340, Premium & Quantum Ethernetové kom. moduly Quantum: 140NOC77101 Premium: TSXETC101 M340: BMXNOC04 01 Hlavní vlastnosti Podpora dvou protokolů EtherNet/IP Modbus TCP Vyšší kapacita v/v než předešlé moduly Nové pokročilé vlastnosti QoS, RSTP, FDT/DTM M340 modul Víceportové provedení Topologie kruhu 140NOC77101 TSXETC101 BMXNOC

14 Ethernetové moduly s vyšším výkonem základní softwarové vlastnosti Podpora Ethernetu: TCP/IP, 10/100Mb/s, 100base T, RJ45 Transparentní přístup: podpora obecně uznávaných standardů - protokol Modbus TCP a Ethernet IP, konfigurace, diagnostika přístrojů na síti nezávisle na typu protokolu tj. není nutné pořizovat jeden modul na Modbus a druhý na Ehernet IP Univerzální použití: možnost připojení externích v/v (funkce i/o scanning), frekvenčních měničů, přístrojů polní instrumentace, nebo funkčnost podřízené stanice (podpora server/klient), připojení HMI (Ethernet IP a Modbus TCP messaging) nebo SCADA (podpora Modbus OFS/OPC server) Podpora DTM každá jednotka bude obsahovat DTM ovládač (dodávaný na CD s výrobkem), který se zakomponuje do FDT rámce v Unity. Pokročilé diagnostické a sběrnicové funkce M340NOC je typickou ukázkou integrovaného výrobku do PLC. Modul obsahuje switch s možností tvorby několika různých Ethernet. sítí včetně kruhové architektury (redundance) s podporou RSTP (rapid spanning tree protocol) nebo daisy chaine (např. při použití nového adapteru Adv. STB NIP s dualním portem). Dále je to QoS (priorita vysílání paketů), FDR (automatická obnova přístrojů, field device recovery). Díky podpoře protokolu SNTP je možné provádět diagnostiku a monitorování sítě přes SNTP manager, webovský prohlížeč (web server), HMI, SCADA (Vijeo Citect), Unity Pro. Vyšší kapacita a propustnost oproti předešlým typům eth. modulů (Premium, Quantum) mají nové jednotky lepší parametry (až 128 přístrojů). Modul pro M340 má navíc rozšířený rozsah prac. teplot C. 14

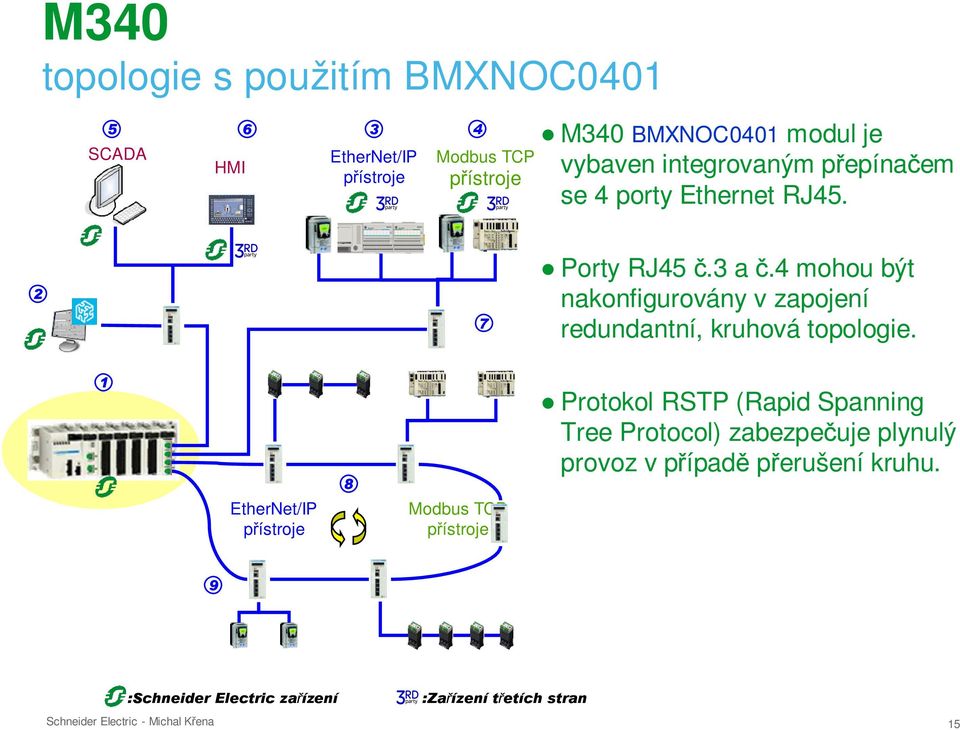

15 M340 topologie s použitím BMXNOC SCADA HMI 3 4 EtherNet/IP přístroje Modbus TCP přístroje M340 BMXNOC0401 modul je vybaven integrovaným přepínačem se 4 porty Ethernet RJ Porty RJ45 č.3 a č.4 mohou být nakonfigurovány v zapojení redundantní, kruhová topologie. 1 EtherNet/IP přístroje 8 Modbus TCP přístroje Protokol RSTP (Rapid Spanning Tree Protocol) zabezpečuje plynulý provoz v případě přerušení kruhu. 9 :Schneider Electric zařízení :Zařízení třetích stran 15

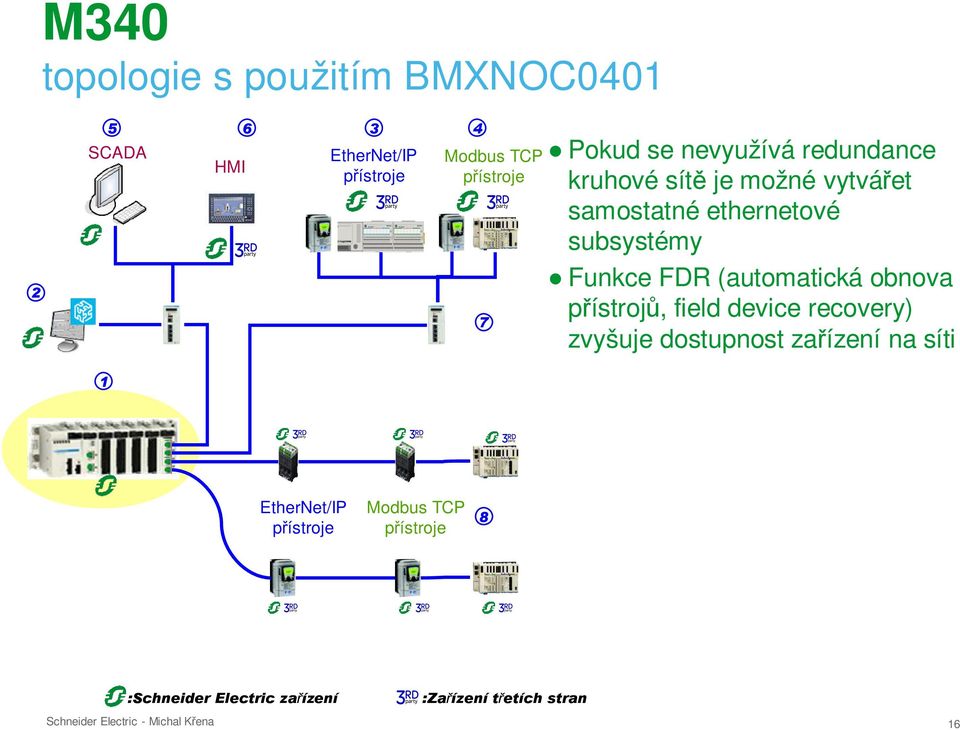

16 M340 topologie s použitím BMXNOC SCADA HMI 3 4 EtherNet/IP přístroje Modbus TCP přístroje 7 Pokud se nevyužívá redundance kruhové sítě je možné vytvářet samostatné ethernetové subsystémy Funkce FDR (automatická obnova přístrojů, field device recovery) zvyšuje dostupnost zařízení na síti 1 EtherNet/IP přístroje Modbus TCP přístroje 8 :Schneider Electric zařízení :Zařízení třetích stran 16

17 M340 topologie s použitím BMXNOC SCADA HMI Více PLC kontrolerů je možné zapojit v pomocí metody Daisy chain Nevyužité porty lze zapojit v režimu I/O scanner (připojení vzdálených v/v) EtherNet/IP přístroje Modbus TCP přístroje :Schneider Electric zařízení :Zařízení třetích stran 17

18 M340 topologie s použitím BMXNOC EtherNet/IP Devices Modbus TCP Devices Zapojení redundantní kruhové topologie řídicí sítě kontrolerů PLC M340 a kombinace vzdálených v/v 1 7 SCADA 4 HMI 3 2 :Schneider Electric zařízení :Zařízení třetích stran 18

19 Nový Advantys STB NIP modul Nový komunikační modul pro v/v systém Advantys STB - NIP 2311 má integrovaný duální port Ethernet Modbus TCP v režimu half/full duplex, 10/100Mbps. Topologie může být daisy chain, nebo daisy chain v kruhu ve spojení sřízeným přepínačem Connexium v.4.1. nebo M340 (BMXNOC0401) Pracovní teplota C 19

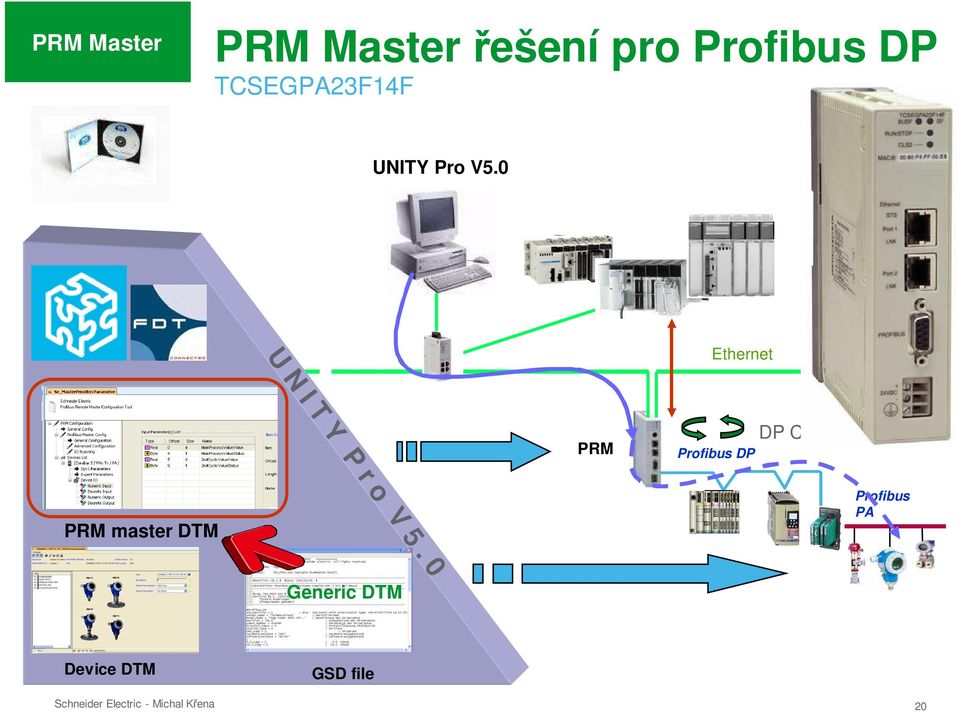

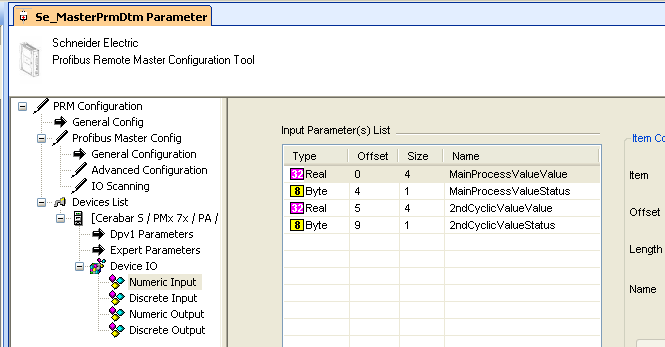

20 PRM Master PRM Master řešení pro Profibus DP TCSEGPA23F14F UNITY Pro V5.0 U N I T Y P r o V 5. 0 Ethernet PRM Profibus DP DP Class 1 PRM master DTM Input Profibus PA Generic DTM Device DTM GSD file 20

21 PRM Master řešení pro Profibus DP TCSEGPA23F14F TCSEGPA23F14F je nový komunikační modul připojitelný k M340, Premium, Quantum určený typicky k připojení inteligentním přístrojům polní instrumentace a akčním členům. 4 led diody s diagnostikou (funkčnost, stav komunikace) PRM a sběrnice PROFIBUS Připraveno k redundanci PRM Vestavěný duální Ethernetový přepínač Daisy chain 2 stavové diody Standardní konektor Sub D9 PROFIBUS RS Kbd to 12 Mbd Externí napájení 24VDC Certifikované sdružením FDT pro PROFIBUS 2 rotační přepínače k nastavení přístroje - (FDR Device_Name assignment) vyšší tepl. rozsah (-25 to + 70 ) + ochranná vrstva pro ti agresivnímu prostředí 21
