Distribuované směrovací moduly Gold DFE pro řady Matrix N

Transkript

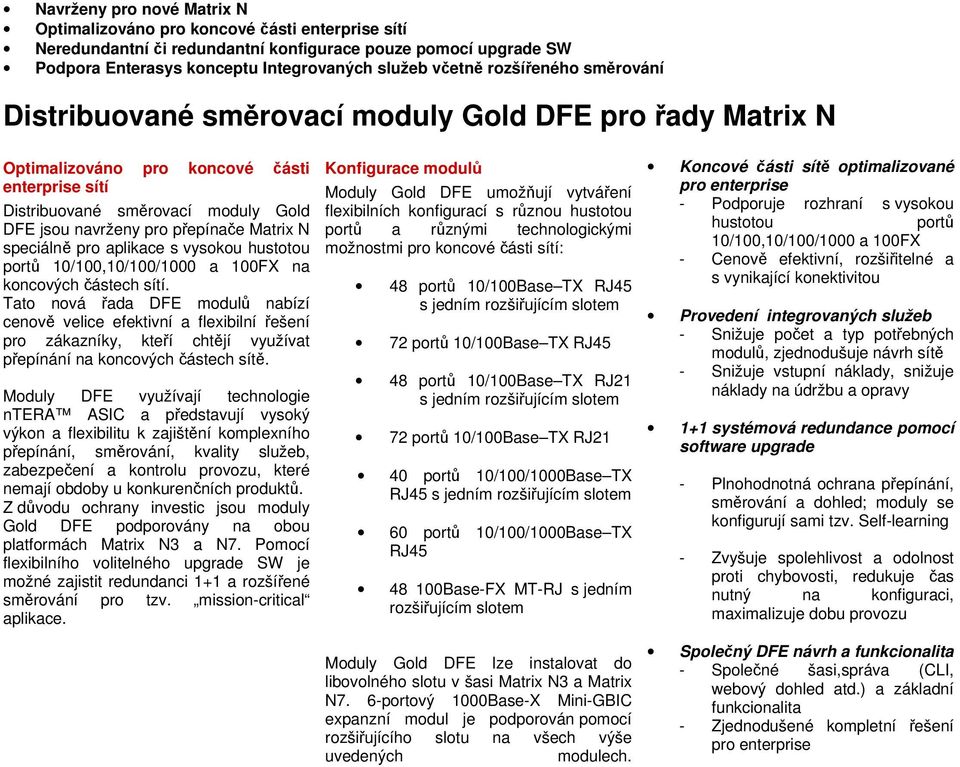

1 Navrženy pro nové Matrix N Optimalizováno pro koncové části enterprise sítí Neredundantní či redundantní konfigurace pouze pomocí upgrade SW Podpora Enterasys konceptu Integrovaných služeb včetně rozšířeného směrování Distribuované směrovací moduly Gold DFE pro řady Matrix N Optimalizováno pro koncové části enterprise sítí Distribuované směrovací moduly Gold DFE jsou navrženy pro přepínače Matrix N speciálně pro aplikace s vysokou hustotou portů 10/100,10/100/1000 a 100FX na koncových částech sítí. Tato nová řada DFE modulů nabízí cenově velice efektivní a flexibilní řešení pro zákazníky, kteří chtějí využívat přepínání na koncových částech sítě. Moduly DFE využívají technologie ntera ASIC a představují vysoký výkon a flexibilitu k zajištění komplexního přepínání, směrování, kvality služeb, zabezpečení a kontrolu provozu, které nemají obdoby u konkurenčních produktů. Z důvodu ochrany investic jsou moduly Gold DFE podporovány na obou platformách Matrix N3 a N7. Pomocí flexibilního volitelného upgrade SW je možné zajistit redundanci 1+1 a rozšířené směrování pro tzv. mission-critical aplikace. Konfigurace modulů Moduly Gold DFE umožňují vytváření flexibilních konfigurací s různou hustotou portů a různými technologickými možnostmi pro koncové části sítí: 48 portů 10/100Base TX s jedním rozšiřujícím slotem 72 portů 10/100Base TX 48 portů 10/100Base TX RJ21 s jedním rozšiřujícím slotem 72 portů 10/100Base TX RJ21 40 portů 10/100/1000Base TX s jedním rozšiřujícím slotem 60 portů 10/100/1000Base TX Base-FX MT-RJ s jedním rozšiřujícím slotem Moduly Gold DFE lze instalovat do libovolného slotu v šasi Matrix N3 a Matrix N7. 6-portový 1000Base-X Mini-GBIC expanzní modul je podporován pomocí rozšiřujícího slotu na všech výše uvedených modulech. Koncové části sítě optimalizované pro enterprise - Podporuje rozhraní s vysokou hustotou portů 10/100,10/100/1000 a 100FX - Cenově efektivní, rozšiřitelné a s vynikající konektivitou Provedení integrovaných služeb - Snižuje počet a typ potřebných modulů, zjednodušuje návrh sítě - Snižuje vstupní náklady, snižuje náklady na údržbu a opravy 1+1 systémová redundance pomocí software upgrade - Plnohodnotná ochrana přepínání, směrování a dohled; moduly se konfigurují sami tzv. Self-learning - Zvyšuje spolehlivost a odolnost proti chybovosti, redukuje čas nutný na konfiguraci, maximalizuje dobu provozu Společný DFE návrh a funkcionalita - Společné šasi,správa (CLI, webový dohled atd.) a základní funkcionalita - Zjednodušené kompletní řešení pro enterprise

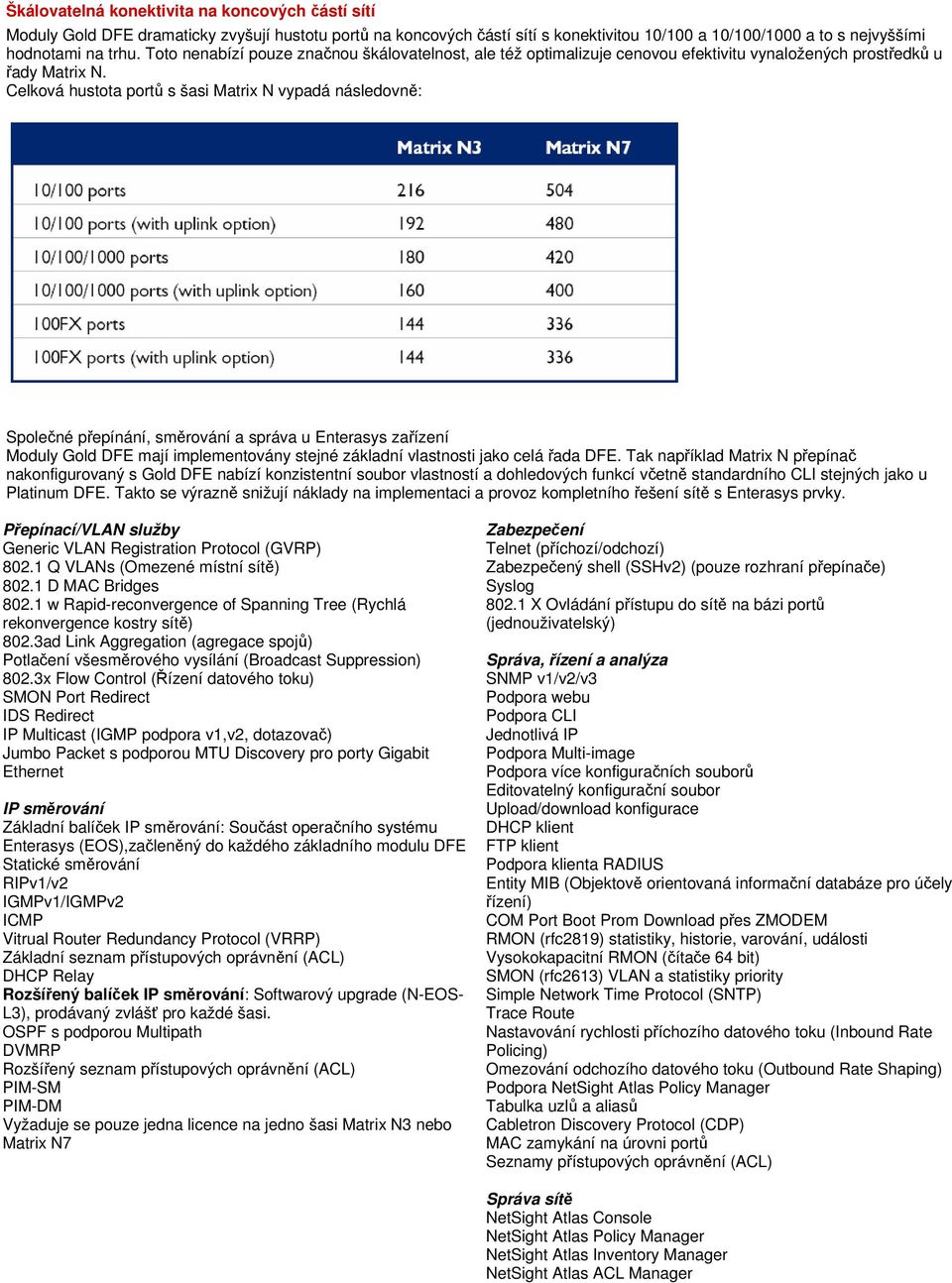

2 Škálovatelná konektivita na koncových částí sítí Moduly Gold DFE dramaticky zvyšují hustotu portů na koncových částí sítí s konektivitou 10/100 a 10/100/1000 a to s nejvyššími hodnotami na trhu. Toto nenabízí pouze značnou škálovatelnost, ale též optimalizuje cenovou efektivitu vynaložených prostředků u řady Matrix N. Celková hustota portů s šasi Matrix N vypadá následovně: Společné přepínání, směrování a správa u Enterasys zařízení Moduly Gold DFE mají implementovány stejné základní vlastnosti jako celá řada DFE. Tak například Matrix N přepínač nakonfigurovaný s Gold DFE nabízí konzistentní soubor vlastností a dohledových funkcí včetně standardního CLI stejných jako u Platinum DFE. Takto se výrazně snižují náklady na implementaci a provoz kompletního řešení sítě s Enterasys prvky. Přepínací/VLAN služby Generic VLAN Registration Protocol (GVRP) Q VLANs (Omezené místní sítě) D MAC Bridges w Rapid-reconvergence of Spanning Tree (Rychlá rekonvergence kostry sítě) 802.3ad Link Aggregation (agregace spojů) Potlačení všesměrového vysílání (Broadcast Suppression) 802.3x Flow Control (Řízení datového toku) SMON Port Redirect IDS Redirect IP Multicast (IGMP podpora v1,v2, dotazovač) Jumbo Packet s podporou MTU Discovery pro porty Gigabit Ethernet IP směrování Základní balíček IP směrování: Součást operačního systému Enterasys (EOS),začleněný do každého základního modulu DFE Statické směrování RIPv1/v2 IGMPv1/IGMPv2 ICMP Vitrual Router Redundancy Protocol (VRRP) Základní seznam přístupových oprávnění (ACL) DHCP Relay Rozšířený balíček IP směrování: Softwarový upgrade (N-EOS- L3), prodávaný zvlášť pro každé šasi. OSPF s podporou Multipath DVMRP Rozšířený seznam přístupových oprávnění (ACL) PIM-SM PIM-DM Vyžaduje se pouze jedna licence na jedno šasi Matrix N3 nebo Matrix N7 Zabezpečení Telnet (příchozí/odchozí) Zabezpečený shell (SSHv2) (pouze rozhraní přepínače) Syslog X Ovládání přístupu do sítě na bázi portů (jednouživatelský) Správa, řízení a analýza SNMP v1/v2/v3 Podpora webu Podpora CLI Jednotlivá IP Podpora Multi-image Podpora více konfiguračních souborů Editovatelný konfigurační soubor Upload/download konfigurace DHCP klient FTP klient Podpora klienta RADIUS Entity MIB (Objektově orientovaná informační databáze pro účely řízení) COM Port Boot Prom Download přes ZMODEM RMON (rfc2819) statistiky, historie, varování, události Vysokokapacitní RMON (čítače 64 bit) SMON (rfc2613) VLAN a statistiky priority Simple Network Time Protocol (SNTP) Trace Route Nastavování rychlosti příchozího datového toku (Inbound Rate Policing) Omezování odchozího datového toku (Outbound Rate Shaping) Podpora NetSight Atlas Policy Manager Tabulka uzlů a aliasů Cabletron Discovery Protocol (CDP) MAC zamykání na úrovni portů Seznamy přístupových oprávnění (ACL) Správa sítě NetSight Atlas Console NetSight Atlas Policy Manager NetSight Atlas Inventory Manager NetSight Atlas ACL Manager

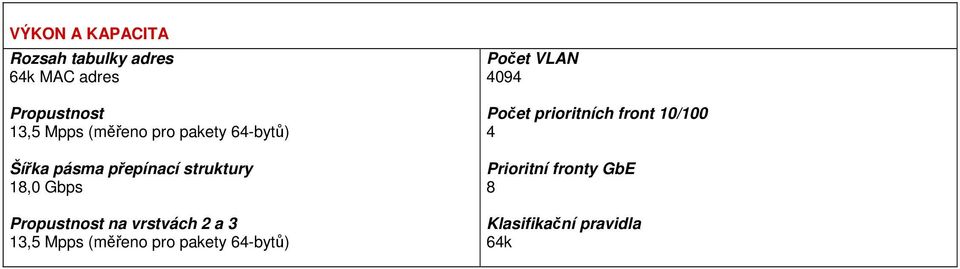

3 VÝKON A KAPACITA Rozsah tabulky adres 64k MAC adres Propustnost 13,5 Mpps (měřeno pro pakety 64-bytů) Šířka pásma přepínací struktury 18,0 Gbps Propustnost na vrstvách 2 a 3 13,5 Mpps (měřeno pro pakety 64-bytů) Počet VLAN 4094 Počet prioritních front 10/100 4 Prioritní fronty GbE 8 Klasifikační pravidla 64k

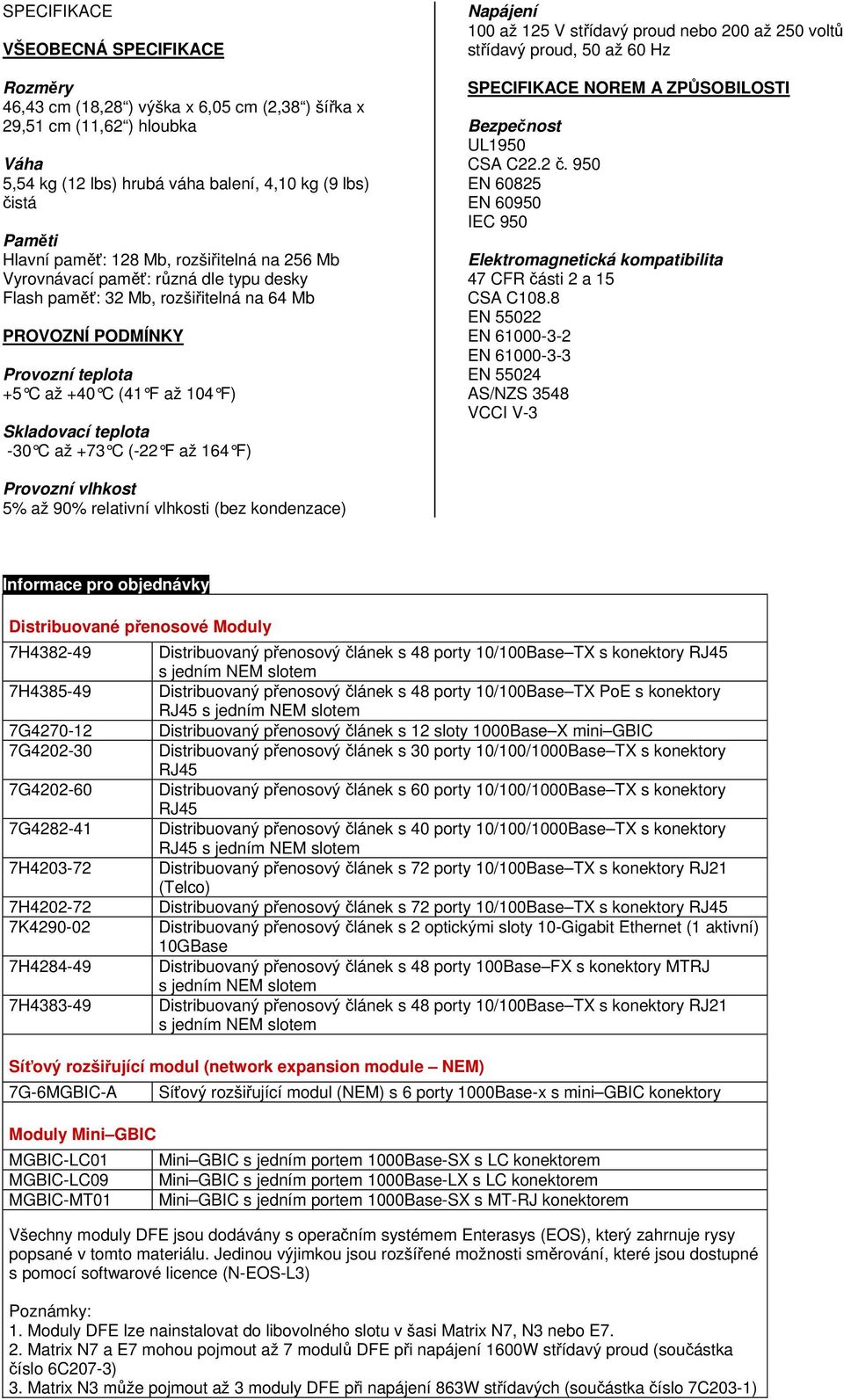

4 SPECIFIKACE VŠEOBECNÁ SPECIFIKACE Rozměry 46,43 cm (18,28 ) výška x 6,05 cm (2,38 ) šířka x 29,51 cm (11,62 ) hloubka Váha 5,54 kg (12 lbs) hrubá váha balení, 4,10 kg (9 lbs) čistá Paměti Hlavní paměť: 128 Mb, rozšiřitelná na 256 Mb Vyrovnávací paměť: různá dle typu desky Flash paměť: 32 Mb, rozšiřitelná na 64 Mb PROVOZNÍ PODMÍNKY Provozní teplota +5 C až +40 C (41 F až 104 F) Skladovací teplota -30 C až +73 C (-22 F až 164 F) Napájení 100 až 125 V střídavý proud nebo 200 až 250 voltů střídavý proud, 50 až 60 Hz SPECIFIKACE NOREM A ZPŮSOBILOSTI Bezpečnost UL1950 CSA C22.2 č. 950 EN EN IEC 950 Elektromagnetická kompatibilita 47 CFR části 2 a 15 CSA C108.8 EN EN EN EN AS/NZS 3548 VCCI V-3 Provozní vlhkost 5% až 90% relativní vlhkosti (bez kondenzace) Informace pro objednávky Distribuované přenosové Moduly 7H Distribuovaný přenosový článek s 48 porty 10/100Base TX s konektory 7H Distribuovaný přenosový článek s 48 porty 10/100Base TX PoE s konektory 7G Distribuovaný přenosový článek s 12 sloty 1000Base X mini GBIC 7G Distribuovaný přenosový článek s 30 porty 10/100/1000Base TX s konektory 7G Distribuovaný přenosový článek s 60 porty 10/100/1000Base TX s konektory 7G Distribuovaný přenosový článek s 40 porty 10/100/1000Base TX s konektory 7H Distribuovaný přenosový článek s 72 porty 10/100Base TX s konektory RJ21 (Telco) 7H Distribuovaný přenosový článek s 72 porty 10/100Base TX s konektory 7K Distribuovaný přenosový článek s 2 optickými sloty 10-Gigabit Ethernet (1 aktivní) 10GBase 7H Distribuovaný přenosový článek s 48 porty 100Base FX s konektory MTRJ 7H Distribuovaný přenosový článek s 48 porty 10/100Base TX s konektory RJ21 Síťový rozšiřující modul (network expansion module NEM) 7G-6MGBIC-A Moduly Mini GBIC MGBIC-LC01 MGBIC-LC09 MGBIC-MT01 Síťový rozšiřující modul (NEM) s 6 porty 1000Base-x s mini GBIC konektory Mini GBIC s jedním portem 1000Base-SX s LC konektorem Mini GBIC s jedním portem 1000Base-LX s LC konektorem Mini GBIC s jedním portem 1000Base-SX s MT-RJ konektorem Všechny moduly DFE jsou dodávány s operačním systémem Enterasys (EOS), který zahrnuje rysy popsané v tomto materiálu. Jedinou výjimkou jsou rozšířené možnosti směrování, které jsou dostupné s pomocí softwarové licence (N-EOS-L3) Poznámky: 1. Moduly DFE lze nainstalovat do libovolného slotu v šasi Matrix N7, N3 nebo E7. 2. Matrix N7 a E7 mohou pojmout až 7 modulů DFE při napájení 1600W střídavý proud (součástka číslo 6C207-3) 3. Matrix N3 může pojmout až 3 moduly DFE při napájení 863W střídavých (součástka číslo 7C203-1)

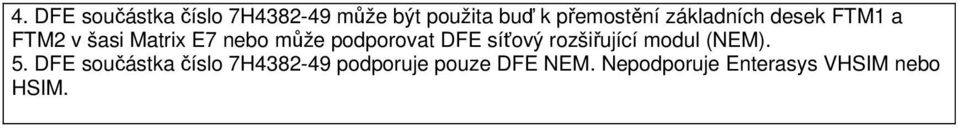

5 4. DFE součástka číslo 7H může být použita buď k přemostění základních desek FTM1 a FTM2 v šasi Matrix E7 nebo může podporovat DFE síťový rozšiřující modul (NEM). 5. DFE součástka číslo 7H podporuje pouze DFE NEM. Nepodporuje Enterasys VHSIM nebo HSIM.
