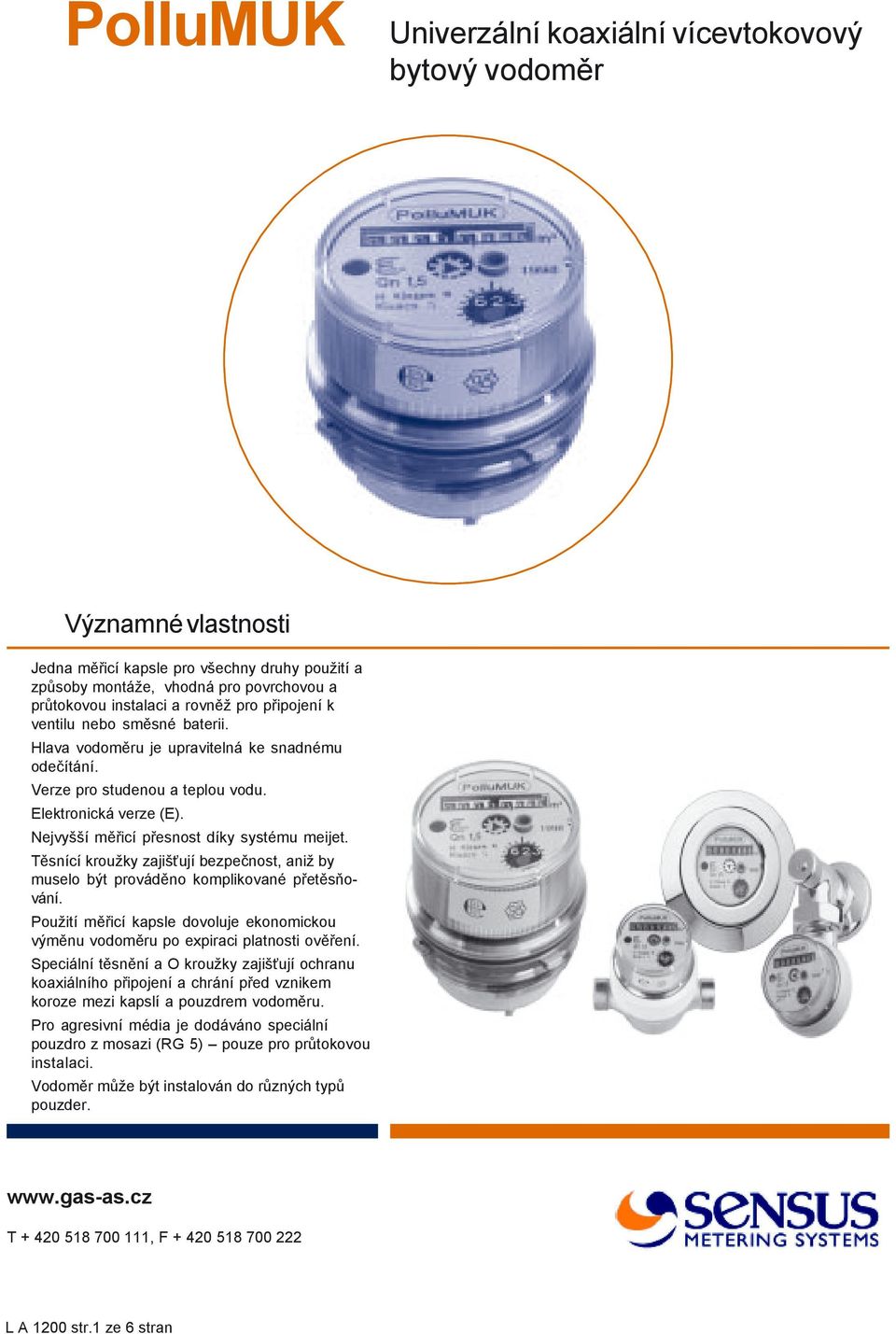

1 Univerzální koaxiální vícevtokovový bytový vodoměr Významné vlastnosti Jedna měřicí kapsle pro všechny druhy použití a způsoby montáže, vhodná pro povrchovou a průtokovou instalaci a rovněž pro připojení k ventilu nebo směsné baterii. Hlava vodoměru je upravitelná ke snadnému odečítání. Verze pro studenou a teplou vodu. Elektronická verze (E). Nejvyšší měřicí přesnost díky systému meijet. Těsnící kroužky zajišťují bezpečnost, aniž by muselo být prováděno komplikované přetěsňování. Použití měřicí kapsle dovoluje ekonomickou výměnu vodoměru po expiraci platnosti ověření. Speciální těsnění a O kroužky zajišťují ochranu koaxiálního připojení a chrání před vznikem koroze mezi kapslí a pouzdrem vodoměru. Pro agresivní média je dodáváno speciální pouzdro z mosazi (RG 5) pouze pro průtokovou instalaci. Vodoměr může být instalován do různých typů pouzder. T , F L A 1200 str.1 ze 6 stran

Těsnící kroužky zajišťují bezpečnost, aniž by muselo být prováděno komplikované přetěsňování. Použití měřicí kapsle dovoluje ekonomickou výměnu vodoměru po expiraci platnosti ověření.

2 Systém Příslušenství Jádrem vodoměru je měřicí kapsle dodávaná s mechanickým nebo elektronickým počitadlem v provedení pro studenou nebo teplou vodu. Konstrukční řešení dovoluje snadnou výměnu měřicí kapsle. Tvarovaný těsníci kroužek chrání před vlhkostí a zajišťuje snadnou údržbu po celou dobu provozu. Dodávaná provedení : Mechanický typ je dodáván s 3 a 5 ručičkovým válečkovým počitadlem. Suchoběžná technologie multijet zabraňuje usazování nečistot v počitadle a rovněž v mokré části nevznikají žádné překážky. E: E kombinuje výhody systému koaxiální měřicí kapsle s nejmodernější elektronikou. Univerzální montážní klíč je vyžadován pro všechny montážní práce. Kontrola směru průtoku pro opravu v případě inversní montáže. Prodloužení o 40 mm pro úpravu hladiny v případě, že vodoměr byl namontován příliš hluboko. Adaptér UP 193 pro montáž kapsle do pouzdra předchozího jednoduššího modelu. Blind cover and collar pro průtokovou instalaci bez výměny měřicí kapsle. Collar set pro kompletní instalaci. Valve body VTG and valve connection pro zabudování kapsle do check valve nebo směsné baterie nebo k zabudování kapsle namísto měřiče směsné baterie. Collar Z1222 for valve meter in case of flush-mounted valve installed too close to surface. Materiály Měřicí kapsle umělá hmota Válečkové počitadlo umělá hmota číselné válečky a hnací převodová osa nerez ocel Elektronické počitadlo umělá hmota O-kroužky pryž Pouzdro mosaz Všechny materiály odpovídají předepsaným požadavkům. Křivka tlakové ztráty A LC-dispej zobrazuje údaje: - okamžité odečty - 12 měsíční hodnoty - servisní údaje - atd. Přesnost měření je 1:100 ve všech montážních polohách a dosahuje parametrů metrologické třídy C. Provedení: - M-Bus verze s telegramovými údaji IAW EN Impulsní provedení pro dálkový odečet atd. tlaková ztráta v bar průtok v m 3 /h L A 1200 str. 2 ze 6 stran

Dodávaná provedení : Mechanický typ je dodáván s 3 a 5 ručičkovým válečkovým počitadlem.

3 Technické údaje mechanický E Jmenovitý průtok Q n 1,5 m3/h Tlaková ztráta při Q n 227 mbar Maximální průtok Q max 3,0 m 3 /h Průtok při tlakové ztrátě 1bar 3,030 l/h Maximální teplota vody pro studenou vodu 30 C 30 C pro teplou vodu 90 C 90 C Metrologická třída montáž do vodorovné polohy B C montáž do svislé polohy A C Minimální průtok montáž do vodorovné polohy 30 l/h 15 l/h montáž do svislé a o 90 nakloněné polohy 60 l/h 15 l/h Přechodový průtok montáž do vodorovné polohy 120 l/h 90 l/h montáž do svislé polohy 150 l/h 90 l/h pro studenou vodu 30 C 120 l/h 22,5 l/h pro teplou vodu 90 C 150 l/h 90 l/h Rozsah počitadla 0,1 l m 3 Typy pro dálkový odečet Hodnota impulsu 100 l Doba sepnutí 500 ms Spínací napětí 28 V DC Spínací proud 50 ma Ochrana 100 Ohm Hmotnost 360 g 480 g Křivka chyb chyba v % chyba v % průtok v m 3 /h průtok v m 3 /h mechanický E (elektronický) L A 1200 str 3 ze 6 stran

svislé a o 90 nakloněné polohy 60 l/h 15 l/h Přechodový průtok montáž do vodorovné polohy 120 l/h 90 l/h montáž do svislé polohy 150 l/h 90 l/h pro studenou vodu 30 C 120 l/h 22,5 l/h pro teplou vodu

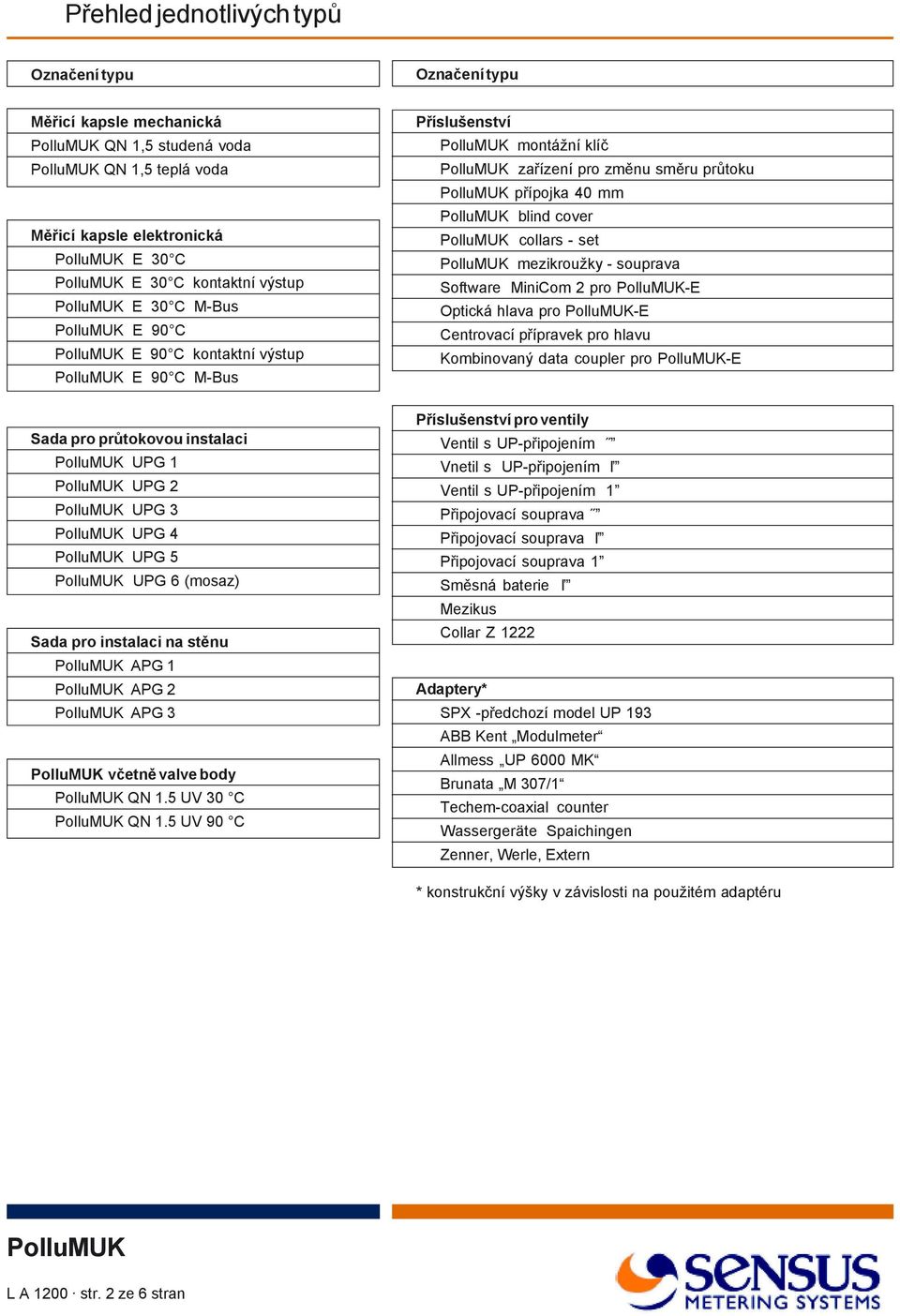

4 Přehled jednotlivých typů Označení typu Označení typu Měřicí kapsle mechanická QN 1,5 studená voda QN 1,5 teplá voda Měřicí kapsle elektronická E 30 C E 30 C kontaktní výstup E 30 C M-Bus E 90 C E 90 C kontaktní výstup E 90 C M-Bus Sada pro průtokovou instalaci UPG 1 UPG 2 UPG 3 UPG 4 UPG 5 UPG 6 (mosaz) Sada pro instalaci na stěnu APG 1 APG 2 APG 3 včetně valve body QN 1.5 UV 30 C QN 1.5 UV 90 C Příslušenství montážní klíč zařízení pro změnu směru průtoku přípojka 40 mm blind cover collars - set mezikroužky - souprava Software MiniCom 2 pro -E Optická hlava pro -E Centrovací přípravek pro hlavu Kombinovaný data coupler pro -E Příslušenství pro ventily Ventil s UP-připojením Vnetil s UP-připojením ľ Ventil s UP-připojením 1 Připojovací souprava Připojovací souprava ľ Připojovací souprava 1 Směsná baterie ľ Mezikus Collar Z 1222 Adaptery* SPX -předchozí model UP 193 ABB Kent Modulmeter Allmess UP 6000 MK Brunata M 307/1 Techem-coaxial counter Wassergeräte Spaichingen Zenner, Werle, Extern * konstrukční výšky v závislosti na použitém adaptéru L A 1200 str. 2 ze 6 stran

5 UV 90 C Příslušenství montážní klíč zařízení pro změnu směru průtoku přípojka 40 mm blind cover collars - set mezikroužky - souprava Software MiniCom 2 pro -E Optická hlava pro -E Centrovací

5 Dimenze mechanický E Pouzdro délka výška výška šířka výška výška šířka připojení potrubí l h H B h H B G Program pro montáž do potrubí UPG , ,2 75 G vnější 1) UPG 2 G ľ vnější 2) UPG 3 G ľ vnitřní UPG 4 22 mm 3) UPG 5 G vnitřní UPG 6 mosaz 76,5 94,4 G ľ vnitřní Program pro instalaci na stěnu: APG ,9 75, ,9 93,8 75 G ľ vnější APG ,9 71,9 17,9 89,8 G ľ vnější APG ,9 20,9 G 1 vnější Pouzdro pro : VTG 22, ,5 80,9 75 1) včetně 15 mm připojení 2) včetně18 mm weld-on connection 3) weld-on connection Všechny rozměry jsou v mm. Průměr měřicí kapsle vč. lead sealing ring pro zabudování do potrubí 88 mm Průměr měřicí kapsle vč. lead sealing ring for povrchové zabudování (na stěnu) 88 mm Průměr měřicí kapsle bez lead sealing ring 88 mm Vnější průměr of collar Připojovací závit měřicí kapsle Délka připojovacího kabelu pro dálkový odečet a M-Bus Výška nutná pro výměnu měřicí kapsle Speciální dimenze Připojení Velikost A (DIN-vel.) Velikost B2 *) R mm *) > mm > mm valve tailpiece set tailpiece set with UP-connection (one threaded nipple) (two threaded nipples) R ľ mm *) > mm > mm valve tailpiece set ľ tailpiece set ľ with UP-connection ľ (one threaded nipple) (two threaded nipples) R mm *) > mm > mm valve tailpiece set 1 tailpiece set 1 with UP-connection 1 (one threaded nipple) (two threaded nipples) R, R ľ, R 1 Velikost C Velikost D B B B2 *) povolená tolerance + 6 Upozornění: Velikost B 0 15 mm with collar Z 1222 (prosím, objednávejte odděleně) L A 1200 str 3 ze 6 stran

vnější APG 3 130 20,9 20,9 G 1 vnější Pouzdro pro : VTG 22,9 63 75 22,5 80,9 75 1) včetně 15 mm připojení 2) včetně18 mm weld-on connection 3) weld-on connection Všechny rozměry jsou v mm.

6 Rozměrové náčrtky mechanický -E minimální prostor pro montáž minimum space for installation mm připojení směsné baterie ventil s pouzdrem směsná baterie s pouzdrem L A 1200 GB / Subject to change without notice L A 1200 str.6 ze 6 stran

ventil s pouzdrem směsná baterie s pouzdrem L A 1200 GB / 25.
