1 Technické informace pro montáž a provoz Vodoměry Rossweiner Bytové vodoměry Moduly Modularis M-Bus Připojovací díly a příslušenství Domovní vodoměry Změny vyhrazeny.

2 Obsah Bytové vodoměry Typ ETK/ETW 3 Bytové vodoměry Typ ETR 5 Bytové vodoměry typ ETK/ETW impulzní výstup 7 Bytové vodoměry Typ ETK/ETW Modularis 10 Modularis SO Vysílač impulzů 12 Modularis M-BUS Modul 13 Bytové vodoměry UP Modular 14 EAS-instalační sada s krytem pro bytové vodoměry 16 Příslušenství 18 Připojovací díly a příslušenství 19 Domovní vodoměry typ MN 22 Domovní vodoměry typ MTK/MTW 24 Domovní vodoměry typ MTK impulzní výstup 26 Domovní vodoměry Typ MTK/MTW MODULARIS 28 2

3 Bytové vodoměry Typ ETK/ETW Bytové vodoměry Typ ETK/ETW (jednovtokové suchoběžné) pro vodorovnou nebo svislou instalaci jako jednovtokové suchoběžné provedení pro horizontální a vertikální instalaci impulzy otáčení křídlového kola jsou bezdotykově přenášeny přes magnetickou spojku zajištěnou proti roztržení na dobře čitelné počítadlo s 8 pozicemi počítadlo je otočné o 360 robustní těleso počítadla z kujné mosazi, volitelně bez povrchové úpravy nebo pochromované barevné označení plombovacích kroužků (červený teplá voda; modrý studená voda) pro všestranné podmínky použití jsou k dispozici odpovídající připojovací šroubení a speciální provedení bytové vodoměry pro vodního pavouka, sady vodoměrů s ventilem, atd. Oblast použití Přípustný provozní tlak PB 16 bar Přípustná provozní teplota TB studená voda 30 C teplá voda 90 C Médium: pitná voda odpovídající předpisům pro pitnou vodu Těleso: kujná mosaz Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení, MID-povolení Graf tlakové ztráty Graf odchylky měření (EWG-povolení) Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah 3

4 Bytové vodoměry Typ ETK/ETW Instalační rozměry H Technické údaje EWG-povolení MID-povolení Instalační délka L mm Typ Jmenovitý průtok Qn m 3 /h 1,5 1,5 2,5 Maximální průtok Qmax m 3 /h Metrologická třída B-H/A-V B-H/A-V B-H/A-V Max. metrologická třída B-H/A-V C-H/A-V B-H/A-V Typ ETK / ETW-EAV ETK / ETW-EAV ETK / ETW-EAV Jmenovitý průtok Q3 m 3 /h 2,5 2,5 4 Maximální průtok Q4 m 3 /h 3,1 3,1 5 Metrologická třída R80H/R50V R80H/R50V R80H/R50V Max. metrologická třída R80H/R50V R160H/R63V R160H/R63V Jmenovitá světlost mm Připojovací závit d1 G 3/4 G 3/4 G 1 Výška H mm Hmotnost kg 0,4 0,43 0,64 Rozběh l/h Indikovaná hodnota, max. m Indikovaná hodnota, min. l 0,05 0,05 0,05 Průtok při tlakové ztrátě 1 bar l/h Maximální provozní tlak bar Bytové vodoměry Qn 1,5 m 3 /h, BL 80 mm, typ 683 Balení Objednací č. povrchově neupravený/studená 30 RW povrchově neupravený/teplá 30 RW pochromovaný/studená 30 RW pochromovaný/teplá 30 RW Bytové vodoměry Qn 1,5 m 3 /h, BL 110 mm, typ 681 Balení Objednací č. povrchově neupravený/studená 30 RW povrchově neupravený/teplá 30 RW pochromovaný/studená 30 RW pochromovaný/teplá 30 RW Bytové vodoměry Qn 2,5 m 3 /h, BL 130 mm, typ 688 Balení Objednací č. povrchově neupravený/studená 30 RW povrchově neupravený/teplá 30 RW pochromovaný/studená 30 RW pochromovaný/teplá 30 RW Povšimněte si: Při objednání dílů s provedením MID se 7místné objednací číslo doplní o "B3" (např B3) 4

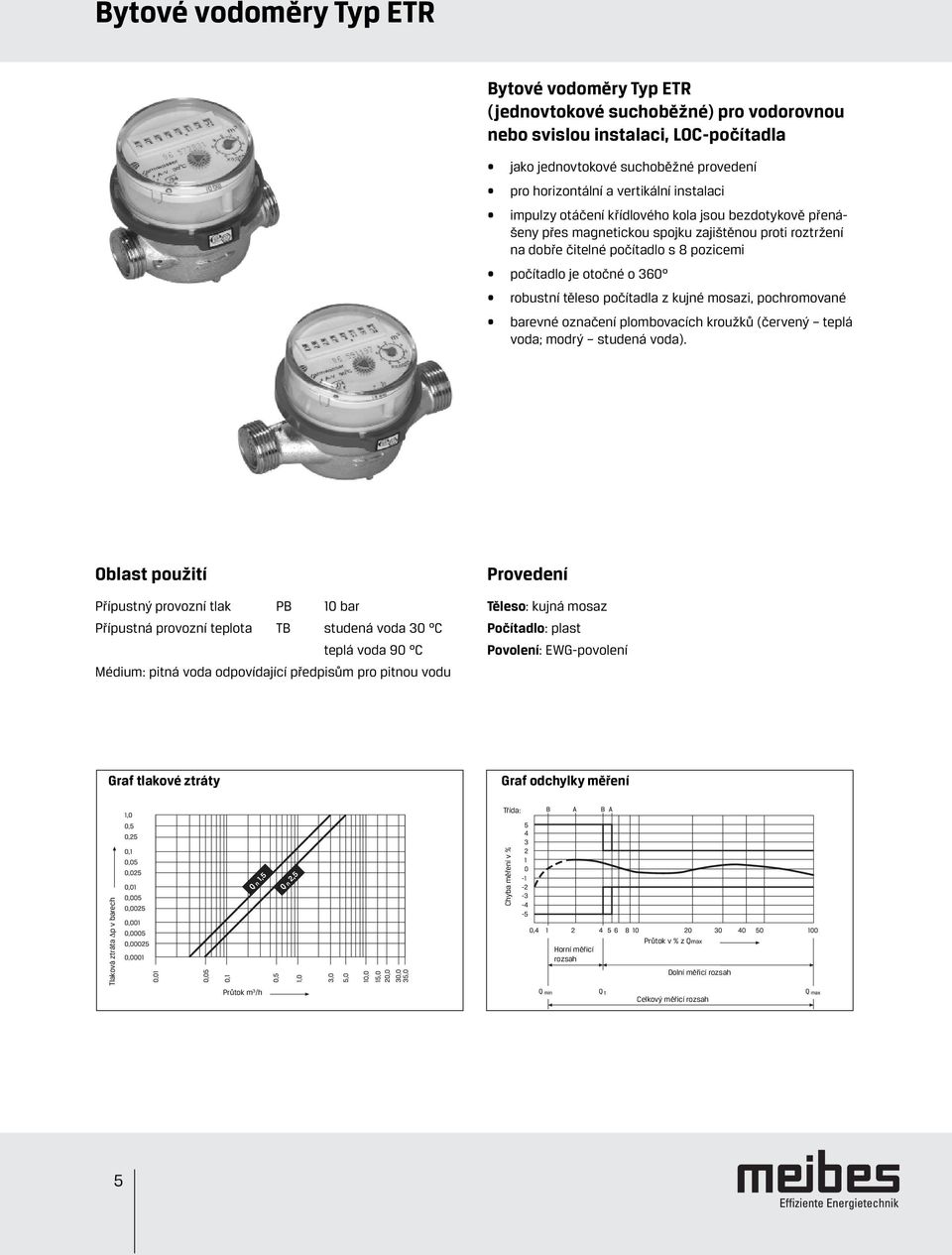

5 Bytové vodoměry Typ ETR Bytové vodoměry Typ ETR (jednovtokové suchoběžné) pro vodorovnou nebo svislou instalaci, LOC-počítadla jako jednovtokové suchoběžné provedení pro horizontální a vertikální instalaci impulzy otáčení křídlového kola jsou bezdotykově přenášeny přes magnetickou spojku zajištěnou proti roztržení na dobře čitelné počítadlo s 8 pozicemi počítadlo je otočné o 360 robustní těleso počítadla z kujné mosazi, pochromované barevné označení plombovacích kroužků (červený teplá voda; modrý studená voda). Oblast použití Přípustný provozní tlak PB 10 bar Těleso: kujná mosaz Přípustná provozní teplota TB studená voda 30 C Počítadlo: plast teplá voda 90 C Povolení: EWG-povolení Médium: pitná voda odpovídající předpisům pro pitnou vodu Graf tlakové ztráty Graf odchylky měření Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah 5

6 Bytové vodoměry Typ ETR Instalační rozměry H Technické údaje Instalační délka L mm Typ 683 Loc 681 Loc 688 Loc Jmenovitý průtok Qn m 3 /h 1,5 1,5 2,5 Maximální průtok Qmax m 3 /h Metrologická třída B-H/A-V B-H/A-V B-H/A-V Jmenovitá světlost mm Připojovací závit d1 G 3/4 G 3/4 G 1 Výška H mm Hmotnost kg 0,4 0,43 0,64 Rozběh l/h Indikovaná hodnota, max. m Indikovaná hodnota, min. l 0,05 0,05 0,05 Bytové vodoměry Qn 1,5 m 3 /h, BL 80 mm, typ 683 LOC Balení Objednací č. pochromovaný/studená 30 RW pochromovaný/teplá 30 RW Bytové vodoměry Qn 2,5 m 3 /h, BL 130 mm, typ 683 LOC Balení Objednací č. pochromovaný/studená 30 RW pochromovaný/teplá 30 RW Bytové vodoměry Qn 1,5 m3/h, BL 110 mm, typ 683 LOC Balení Objednací č. pochromovaný/studená 30 RW pochromovaný/teplá 30 RW

7 Bytové vodoměry typ ETK/ETW impulzní výstup Bytové vodoměry typ ETK/ETW impulzní výstup (jednovtokové suchoběžné) pro vodorovnou nebo svislou instalaci jako jednovtokové suchoběžné provedení pro horizontální a vertikální instalaci impulzy otáčení křídlového kola jsou bezdotykově přenášeny přes magnetickou spojku zajištěnou proti roztržení na dobře čitelné počítadlo s 5 pozicemi počítadlo je otočné o 360 robustní těleso počítadla z kujné mosazi, volitelně bez povrchové úpravy nebo pochromované barevné označení plombovacích kroužků (červený teplá voda; modrý studená voda) pro všestranné podmínky použití jsou k dispozici odpovídající připojovací šroubení a speciální provedení bytové vodoměry pro vodního pavouka, sady vodoměrů s ventilem, atd. Oblast použití Přípustný provozní tlak PB 16 bar Přípustná provozní teplota TB studená voda 30 C teplá voda 90 C Médium: pitná voda odpovídající předpisům pro pitnou vodu Graf tlakové ztráty Těleso: kujná mosaz Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení, MID Povolení Graf odchylky měření (EWG-povolení) Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah Instalační rozměry Technické údaje Impulzní výstup Délka kabelu: 2 m Hodnota impulzu: 100 nebo 10 litrů/impulz Zatížitelnost kontaktů: až 10 W Spínané stejnosměrné napětí: až 200 V Spínaný proud: až 500 ma d1 d1 Doba sepnutí: 0,5 ms Přechodový odpor: 150 mohm Kapacita: 0,2 pf 7

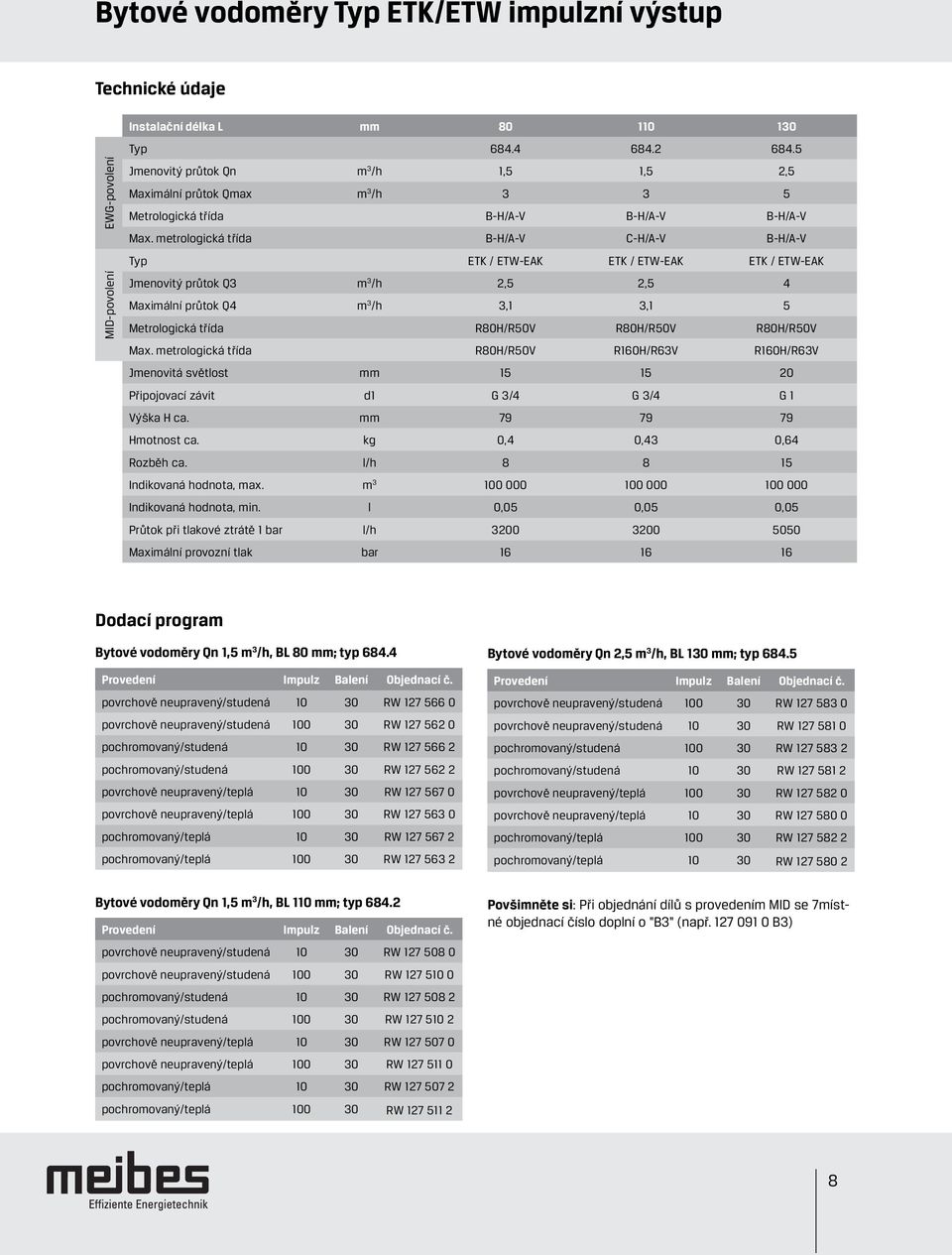

8 Bytové vodoměry Typ ETK/ETW impulzní výstup Technické údaje EWG-povolení MID-povolení Instalační délka L mm Typ Jmenovitý průtok Qn m 3 /h 1,5 1,5 2,5 Maximální průtok Qmax m 3 /h Metrologická třída B-H/A-V B-H/A-V B-H/A-V Max. metrologická třída B-H/A-V C-H/A-V B-H/A-V Typ ETK / ETW-EAK ETK / ETW-EAK ETK / ETW-EAK Jmenovitý průtok Q3 m 3 /h 2,5 2,5 4 Maximální průtok Q4 m 3 /h 3,1 3,1 5 Metrologická třída R80H/R50V R80H/R50V R80H/R50V Max. metrologická třída R80H/R50V R160H/R63V R160H/R63V Jmenovitá světlost mm Připojovací závit d1 G 3/4 G 3/4 G 1 Výška H ca. mm Hmotnost ca. kg 0,4 0,43 0,64 Rozběh ca. l/h Indikovaná hodnota, max. m Indikovaná hodnota, min. l 0,05 0,05 0,05 Průtok při tlakové ztrátě 1 bar l/h Maximální provozní tlak bar Bytové vodoměry Qn 1,5 m 3 /h, BL 80 mm; typ Impulz Balení Objednací č. povrchově neupravený/studená RW povrchově neupravený/studená RW pochromovaný/studená RW pochromovaný/studená RW povrchově neupravený/teplá RW povrchově neupravený/teplá RW pochromovaný/teplá RW pochromovaný/teplá RW Bytové vodoměry Qn 2,5 m 3 /h, BL 130 mm; typ Impulz Balení Objednací č. povrchově neupravený/studená RW povrchově neupravený/studená RW pochromovaný/studená RW pochromovaný/studená RW povrchově neupravený/teplá RW povrchově neupravený/teplá RW pochromovaný/teplá RW pochromovaný/teplá RW Bytové vodoměry Qn 1,5 m 3 /h, BL 110 mm; typ Impulz Balení Objednací č. povrchově neupravený/studená RW povrchově neupravený/studená RW pochromovaný/studená RW pochromovaný/studená RW povrchově neupravený/teplá RW povrchově neupravený/teplá RW pochromovaný/teplá RW pochromovaný/teplá RW Povšimněte si: Při objednání dílů s provedením MID se 7místné objednací číslo doplní o "B3" (např B3) 8

9 Bytové vodoměry Typ ETK/ETW Bytové vodoměry Typ ETK/ETW-vodoměr s vodním pavoukem (jednovtokové suchoběžné) pro vodorovnou nebo svislou instalaci jako jednovtokové suchoběžné provedení pro horizontální a vertikální instalaci impulzy otáčení křídlového kola jsou bezdotykově přenášeny přes magnetickou spojku zajištěnou proti roztržení na dobře čitelné počítadlo s 8 pozicemi počítadlo je otočné o 360 robustní těleso počítadla z kujné mosazi, pochromované barevné označení plombovacích kroužků (červený teplá voda; modrý studená voda). Oblast použití Přípustný provozní tlak PB 16 bar Přípustná provozní teplota TB studená voda 30 C teplá voda 90 C Médium: pitná voda odpovídající předpisům pro pitnou vodu Graf tlakové ztráty Těleso: kujná mosaz Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení Graf odchylky měření Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah Instalační rozměry H Bytové vodoměry Qn 1,5 m 3 /h, BL 110 mm, typ 682 Balení Objednací č. studená 30 RW teplá 30 RW Technické údaje Instalační délka L mm 110 Typ 682 Jmenovitý průtok Qn m 3 /h 1,5 Maximální průtok Qmax m 3 /h 3 Metrologická třída B-H/A-V Jmenovitá světlost mm 15 Připojovací závit G 3/4 / G 1 Výška H ca. mm 69 Hmotnost ca. kg 0,43 Rozběh ca. l/h 12 Indikovaná hodnota, max. m Indikovaná hodnota, min. l 0,05 9

10 Bytové vodoměry Typ ETK/ETW Modularis Bytové vodoměry Typ ETK/ETW-Modularis (jednovtokové suchoběžné) jednovtokové suchoběžné pro horizontální a vertikální instalaci optimální instalační poloha díky počítadlu otočnému o 360 nízký práh rozběhu materiály optimalizované z hlediska kluzného tření snadná manipulace a možnost začlenění do variabilní, moderní komunikace s vodoměry jednoduché dovybavení základního počítadla v místě instalace zacvaknutelným modulem standardní vybavení pro připojení na libovolné systémy dálkového načítání možnost kdykoliv dovybavit zajištění pro budoucnost dovybavení bez porušení cejchování při výměně počítadla lze modul dále používat. Oblast použití Přípustný provozní tlak PB 16 bar Přípustná provozní teplota TB studená voda 30 C teplá voda 90 C Médium: pitná voda odpovídající předpisům pro pitnou vodu Těleso: kujná mosaz pochromované Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení, MID Povolení Graf tlakové ztráty Graf odchylky měření (EWG-povolení) Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah 10

11 Bytové vodoměry Typ ETK/ETW Modularis Instalační rozměry H Technické údaje EWG-povolení MID-povolení Instalační délka L mm Jmenovitý průtok Qn m 3 /h 1,5 1,5 2,5 Maximální průtok Qmax m 3 /h Metrologická třída B-H/A-V B-H/A-V B-H/A-V Max. metrologická třída B-H/A-V C-H/A-V B-H/A-V Typ ETK/ ETW-EAX ETK / ETW-EAX ETK / ETW-EAX Jmenovitý průtok Q3 m 3 /h 2,5 2,5 4 Maximální průtok Q4 m 3 /h 3,1 3,1 5 Metrologická třída R80H/R50V R80H/R50V R80H/R50V Max. metrologická třída R80H/R50V R160H/R63V R160H/R63V Jmenovitá světlost mm Připojovací závit d1 G 3/4 G 3/4 G 1 Výška H ca. mm Hmotnost ca. kg 0,4 0,43 0,64 Rozběh ca. l/h l Indikovaná hodnota, max. m Indikovaná hodnota, min. l 0,05 0,05 0,05 Průtok při tlakové ztrátě 1 bar l/h Maximální provozní tlak bar Bytové vodoměry Qn 1,5 m 3 /h, BL 80 mm Balení Objednací č. studená 30 RW teplá 30 RW Bytové vodoměry Qn 1,5 m 3 /h, BL 130 mm Balení Objednací č. studená 30 RW teplá 30 RW Bytové vodoměry Qn 2,5 m 3 /h, BL 110 mm Balení Objednací č. studená 30 RW teplá 30 RW Povšimněte si: Při objednání dílů s provedením MID se 7místné objednací číslo doplní o "B3" (např B3) 11

12 Modularis SO Vysílač impulzů Vysílač impulzů pro vodoměry s počítadlem Modularis Qn 1,5 10 m 3 /h možnost kdykoliv dovybavit zajištění pro budoucnost metoda optického snímání adaptivní přizpůsobení parametrů k vodoměru provedení s optickým vysílačem impulzů bezpečnost snímání díky využití vlastní optimalizace hystereze nízká spotřeba energie integrovaný kabel pro připojení externích modulů počítadel. Technické údaje Parametr Hodnota Napájení z baterií, interní Životnost 6 let Typ impulzního výstupu Open Drain, až 30 ma Napěťová odolnost 30 V Vnitřní odpor > 200 Ohm Délka impulzů > 45 ms Maximální průtočné množství impulzů/hod Hodnota impulzu 1 Pracovní teplota 0 C až 60 C Skladovací teplota -25 C až 60 C Zkušební označení CE Připojovací kabel 2 vodiče, 1 m Instalační poloha libovolná Přípojky hnědá kostra, bílá otevřený kolektor Krytí IP 65 EMV EN 55011, ENV Vysílač impulzů Balení Objednací č. 30 RW

13 Modularis M-BUS Modul M-BUS Modul pro vodoměr s počítadlem Modularis Qn 1,5 10 m 3 /h bezpečnost proti manipulaci nízká spotřeba energie robustní provedení, elektronika je zalita napájení přes sběrnici záložní napájení v modulu funkce vlastní kalibrace konfigurace softwarem pro jednovtokové a vícevtokové vodoměry, suchoběžné. Technické údaje Parametr Hodnota Napájení bez modulu M-Bus ca. 13 μa střední hodnota Baterie CR2032 FV-LF RENATA 225 mah Životnost bez modulu M-BUS asi 2 roky Max. průtok QN10 (četnost snímání 38 mms) Počet senzorů 2 Rozpoznání chodu vpřed a vzad do 255 impulzů se čítá zpět Čas pro měření impulzů a zpracování 200 μs pro senzor (senzor 2 jen v případě potřeby) Přenosová rychlost na M-BUS 2400 Baud přestavitelná na 300 Baud Max. délka telegramu pro příjem 0,17 s (2400 Baud); 1,3 s (300 Baud) Max. délka telegramu pro vysílání 0,7 s (2400 Baud); 5,6 s (300 Baud) Čas pro zpracování 8 bitů (buffer vysílání/příjem) = nejdelší možné přerušení měření 3,3 ms (2400 Baud); 26,6 ms (300 Baud) Primární adresa (může zadat uživatel) Sekundární adresa (ID/číslo zařízení) 0-8místná (může zadat uživatel) při dodání jako výrobní číslo Výrobní číslo 0-8místné (zadáno výrobcem) uživatelem nelze změnit Identifikace výrobce 3místná (např. RAM nebo WZG) pevně v kódu Krytí IP 65 Modul M-Bus Balení Objednací č. Modul M-BUS 1 RW

14 Bytové vodoměry UP Modular Bytové vodoměry Modularis Qn 1,5 m 3 /h v provedení pod omítku (vícevtokové, suchoběžné) kompatibilní se stávajícím systémem těles různých výrobců s PTB-povolením odpadá drahé přizpůsobení vysoká bezpečnost při montáži snížení počtu různých dodavatelů včetně plombovacího kroužku pro všechny varianty vhodné pro rozety dostupné na trhu (distanční kroužek v rozsahu dodávky) jeden montážní klíč pro všechny varianty připraven pro moderní komunikaci s počítadly (impulzní, rádiová, M-Bus) s rozpoznáním směru otáčení. Oblast použití Přípustný provozní tlak PB 16 bar Přípustná provozní teplota TB studená voda 30 C teplá voda 90 C Médium: pitná voda odpovídající předpisům pro pitnou vodu Těleso: kujná mosaz Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení, MID Povolení Technické údaje Graf tlakové ztráty EWGpovolení MID-povolení Jmenovitý průtok Qn m 3 /h 1,5 Maximální průtok Qmax m 3 /h 3 Metrologická třída B-H/A-V Typ MTK / MTW-OZ Jmenovitý průtok Q3 m 3 /h 2,5 Maximální průtok Q4 m 3 /h 3,1 Metrologická třída R80H/R40V Jmenovitá světlost mm 15 Připojovací závit d1 G 3/4 Hmotnost ca. kg 0,43 Rozběh ca. l/h 10 Indikovaná hodnota, max. m Indikovaná hodnota, min. l 0,05 Průtok při 1 bar Tlaková ztráta l/h 3300 Maximální provozní tlak bar 16 Graf chyb měření 14

15 Bytové vodoměry UP Modular Instalační rozměry MODULAR IE vhodné pro: Rossweiner, ista, Siemens Hmotnost kg Připojovací závit Balení Objednací č. studená voda 0,338 G 2B 1 RW teplá voda 0,338 G 2B 1 RW MODULAR MM vhodné pro: modularmeter ABB (MO-E a MO-C) Hmotnost kg Připojovací závit Balení Objednací č. studená voda 0,226 M RW teplá voda 0,226 M RW vhodné pro: Metrona-Brunata, HT3 Hmotnost kg Připojovací závit Balení Objednací č. studená voda 0,223 M RW teplá voda 0,223 M RW vhodné pro: SPX PolluMuk Hmotnost kg Připojovací závit Balení Objednací č. studená voda 0,223 M RW teplá voda 0,223 M RW vhodné pro: Allmess, UP 6000 Hmotnost kg Připojovací závit Balení Objednací č. studená voda 0,495 M77 1,5 1 RW teplá voda 0,495 M77 1,5 1 RW Povšimněte si: Při objednání dílů s provedením MID se 7místné objednací číslo doplní o "B3" (např B3) 15

16 EAS-instalační sada s krytem pro bytové vodoměry Bytové vodoměry v provedení pod omítku instalační sada s krytem univerzálně použitelné EAS-koaxiální těleso (2 ) vhodné pro měřicí patronu MODULAR IE kompatibilní s řadou jiných systémů robustní těleso s pájenými a/nebo závitovými přípojkami se zaslepovacím víčkem a pomůckou pro instalaci pod omítku pro první instalaci dodává se v mosazném nebo bronzovém provedení. Instalační rozměry Oblast použití Přípustný provozní tlak PB 10 bar Přípustná provozní teplota TB 90 C Médium: pitná voda Posuvná rozeta Dvoudílná rozeta l Vnitřní závit di Vnější závit da Pájená přípojka di AG G 3/4 8 mm 110 IG G 1/2 110 AG G 1/2 15 mm mm Instalační sada s krytem z kujné mosazi jednotrubkový připojovací díl pro UP-počítadla, MODULAR IE (Koax 2 ), včetně zaslepovacího víčka, těsnění, pomůcky pro instalaci pod omítku Pájená přípojka Závit Balení Objednací č. IG G 1/2 1 RW mm AG G 1/2 1 RW mm AG G 3/4 1 RW mm 1 RW Instalační sada s krytem z bronzu jednotrubkový připojovací díl pro UP-počítadla, MODULAR IE (Koax 2 ), včetně zaslepovacího víčka, těsnění, pomůcky pro instalaci pod omítku Pájená přípojka Závit balení Objednací č. IG G 1/2 1 RW mm AG G 1/2 1 RW mm AG G 3/4 1 RW mm 1 RW

17 Bytové vodoměry typ ETK/ETW Bytové vodoměry v provedení pod omítku jednovtokové suchoběžné-výměnná patrona o 360 otočné počítadlo s 8 pozicemi jednoduchá výměna měřicí kapsle (např. po uplynutí doby kalibrace) osvědčené provedení jako jednovtokový suchoběžný vodoměr. vysoce kvalitní ložisko tvrdokov-safír u křídlového kola garantuje vysokou stabilitu měření kompatibilní s řadou jiných systémů. Technické údaje Jmenovitý průtok Qn m 3 /h 1,5 Maximální průtok Qmax m 3 /h 3 Metrologická třída B-H/A-V Jmenovitá světlost mm 15 Hmotnost ca. kg 0,42 Rozběh ca. l/h 12 Indikovaná hodnota, max. m Indikovaná hodnota, min. l 0,05 Maximální provozní teplota studená voda C 30 teplá voda C 90 Maximální provozní tlak bar 10 Graf tlakové ztráty Graf odchylky měření Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah Oblast použití Přípustný provozní tlak PB 10 bar Přípustná provozní teplota TB studená voda + 30 C teplá voda + 90 C Médium: pitná voda odpovídající předpisům pro pitnou vodu Povolení: EWG-povolení Balení Objednací č. studená voda 1 RW teplá voda 1 RW

18 Příslušenství Příslušenství pro bytové vodoměry v provedení pod omítku Rozeta čtyřhranná (2dílná, výběhový model) Vnitřní průměr 65 mm, vnější průměr 140 mm Balení Objednací číslo Ochranné pouzdro krátké 1 RW Rozeta čtyřhranná 1 RW Rozeta kulatá (2dílný) Vnitřní průměr 65 mm, vnější průměr 140 mm Ochranné pouzdro krátké 1 RW Rozeta kulatá 1 RW Posuvná rozeta (1dílná) Vnitřní průměr 65 mm, vnější průměr 140 mm 1 RW Korekční rozeta (3dílná) Vnitřní průměr 65 mm, (pokud je vodoměr příliš daleko ode zdi) 1 RW Záslepka (1dílná) pro UP-rozetu vnější průměr 65 mm Jednodílná 1 RW Montážní klíč Kovový pro vícevtokový suchoběžný vodoměr 1 RW Montážní klíč Kovový pro jednovtokový suchoběžný vodoměr 1 RW Stahovák pro demontáž měřicí patrony pro jednovtokové suchoběžné vodoměry 1 RW

19 Připojovací díly a příslušenství Zahradní vodoměr-připojovací sada pochromovaný sestávající z: připojovacího šroubení pro výtokový ventil 3/4 3/4, ochranné krytky pro vodoměr, šroubení pro hadici 1/2 3/4, plombovací sady, těsnění Balení Objednací č. bez WZ 20 RW Umyvadlový vodoměr -připojovací sada Umyvadlový vodoměr - připojovací sada DN 15 pro rohový ventil pochromované 20 RW Umyvadlový vodoměr - připojovací sada DN 15 se silikonovou PZ-hadicí pro rohový ventil se silikonovou hadicí PZ (DIN-DVGW) pochromované 10 RW Hubicové šroubení s převlečnou maticí, těsněním a možnost plombování DN Instalační délka Připojení d1 Připojení d2 Balení Objednací č. pochromované 15 39,5 mm G 3/4 1/2 30 RW pochromované 20 50,0 mm G 1 3/4 20 RW pochromované 25 58,5 mm G 1 1/ RW povrchově neupravené 15 39,5 mm G 3/4 1/2 30 RW povrchově neupravené 20 50,0 mm G 1 3/4 20 RW povrchově neupravené 25 58,5 mm G 1 1/ RW povrchově neupravené mm G 1 1/2 1 1/4 1 RW povrchově neupravené mm G 2 1 1/2 1 RW povrchově neupravené mm G 2 1/2 2 1 RW Sada šroubení s převlečnou maticí, těsněním a možností plombování (vždy 2 kusy) povrchově neupravené 15 G 3/4 1/2 1 RW povrchově neupravené 20 G 1 3/4 1 RW Připojovací kus s 2 převlečnými maticemi, těsněním a možností plombování DN Instalační délka Připojení d1 Připojení d2 Balení Objednací č. pochromované mm Převlečná matice G 3/4 30 RW Závitový připojovací kus s vnitřním a vnějším závitem a těsněním povrchově neupravené mm G 3/4 IG G 1 AG 20 RW

20 Připojovací díly a příslušenství Hadicové šroubení s drážkovanou převlečnou maticí a těsněním DN Instalační délka Převlečná matice Hadicové hrdlo Balení Objednací č. povrchově neupravené mm G 3/4 ø 14,5 20 RW pochromované mm G 3/4 ø 14,5 20 RW Cu-trubkové šroubení s převlečnou maticí dle DIN 3292 a možností plombování DN Instalační délka Převlečná matice Hubice Balení Objednací č. povrchově neupravené 15 3/4 16,5 mm G 3/4 ø RW povrchově neupravené 18 3/4 18,5 mm G 3/4 ø RW povrchově neupravené ,0 mm G 1 ø RW Rozdělovač 2násobný s převlečnou maticí dle DIN 3292 a možností plombování, připojení pro hubicové šroubení nebo plošně utěsněné šroubení G 3/4 DN Instalační délka Převlečná matice Vnější závit Balení Objednací č. pochromované 20 51,5 mm G 3/4 G 3/4 20 RW Šroubení 3/4 3/4 Převlečná matice SW 32 posuvná s možností plombování G 3/4 DN Instalační délka Převlečná matice Vnější závit Balení Objednací č. povrchově neupravené 20 39,5 mm G 3/4 R 3/4 10 RW Připojovací koleno s 2 převlečnými maticemi, těsněním a možností plombování Instalační délka Připojení d1 Připojení d2 Balení Objednací č. povrchově neupravené 35,5 mm G 1 G 3/4 30 RW Připojovací kus s převlečnými maticemi a možností plombování Instalační délka Připojení d1 Připojení d2 Balení Objednací č. povrchově neupravené 35,5 mm G 1 G 3/4 30 RW Pro kombinování s bytovým vodoměrem pro vodního pavouka typ č. 682 ochranného krytu: plast vhodné pro všechny vodoměry typů s 13 mm širokým uzavíracím kroužkem 30 RW Plombovací objímka 1/2 10 RW /4 10 RW

21 Připojovací díly a příslušenství Sada vodoměru s ventilem zvláště vhodná pro dovybavení v napájecích šachtách ( instalace s vodním pavoukem ), popř. pro instalace do stávajícího potrubního vedení našroubováním horního dílu 3/4 ventilu a zašroubováním sady vodoměru s ventilem lze instalovat uzavíratelné vodoměry bez rozpojení systému PE-rozdělovač (vodní pavouk) a rohový ventil není nutné rozpojovat snížení vysokých nákladů při instalaci pozici popř. polohu lze měnit podle prostorových možností a montáž lze provést i na nejmenším prostoru. vodoměry lze snadno vyměnit. Oblast použití Přípustný provozní tlak PB 10 bar Přípustná provozní teplota TB 90 C Zkušební médium: pitná voda odpovídající předpisům pro pitnou vodu. Další data viz vodoměry typ 681, 683 Instalační rozměry Výrobek Zástavbový prostor Připojovací závit l b G 3/ G 3/ Sada vodoměru s ventilem Balení Objednací č. typ RW Sada vodoměru s ventilem Balení Objednací č. typ RW

22 Domovní vodoměry typ MN Hlavní vodoměry typ MN (vícevtokové suchoběžné) provedení suchoběžný vodoměr počítadlo je protékáno vícevtokové provedení garantuje rovnoměrné radiální zatížení ložiska (také při extrémních kolísáních průtoku) těleso z kvalitní slitiny mosazi (na vyžádání také práškově lakované) možnost dodání v horizontálním a stoupačkovém provedení. Technické údaje Typ MNK Instalační délka L (mm) Jmenovitý průtok Qn (m 3 /h) 1,5 2,5 3, Největší průtok Qmax (m 3 /h) Metrologická třída B-H / A-V B-H / A-V B-H B-H B-H B-H Max. metrologická třída C-H C-H / A-V C-H C-H C-H C-H Jmenovitá světlost (mm) Rozběh ca. (l/h) Průtok při tlakové ztrátě 1 bar (l/h) Maximální provozní tlak (bar) Technické údaje Typ MNSK Instalační délka L (mm) Jmenovitý průtok Qn (m 3 /h) 2,5 3,5 6 Největší průtok Qmax (m 3 /h) Metrologická třída B-H B-H B-H Max. metrologická třída C-H C-H C-H Jmenovitá světlost (mm) Rozběh ca. (l/h) Průtok při tlakové ztrátě 1 bar (l/h) Maximální provozní tlak (bar) Graf tlakové ztráty Graf odchylky měření Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah 22

23 Domovní vodoměry typ MN Instalační rozměry Typ MNK Oblast použití Přípustný provozní tlak PB 10 bar Přípustná provozní teplota TB studená voda + 30 C (vhodné do + 40 C) Médium: pitná voda odpovídající předpisům pro pitnou vodu Těleso: Mosaz (šedá litina) Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení Typ MNK Jmenovitý průtok Qn (m 3 /h) 1,5 2,5 3, Jmenovitá světlost (mm) Závit vodoměru D G 3/4 B G 1 B G 1 1/4 B G 1 1/4 B G 1 1/2 B G 2 B G 2 1/2 B Instalační délka L (mm) instalační výška H (mm) Rozměr B (mm) Rozměr A (mm) Hmotnost (kg) 1,5 1,7 2,4 2,4 2,4 4,8 6,5 Typ MNSK Jmenovitý průtok Qn (m 3 /h) 2,5 3,5 6 Jmenovitá světlost (mm) Závit vodoměru D G 1 B G 1 1/4 B G 1 1/2 B Instalační délka L (mm) instalační výška H (mm) Rozměr B (mm) Rozměr A (mm) Hmotnost (kg) 1,9 3,2 3,2 MNK pro horizontální instalaci Jmenovitá velikost Balení Objednací č. 1,5 volné RW ,5 volné RW ,5 volné RW ,0 volné RW ,0 volné RW ,0 volné RW ,0 volné RW MNSK pro vertikální instalaci Jmenovitá velikost Balení Objednací č. 2,5 volné RW ,5 volné RW ,0 volné RW

24 Domovní vodoměry typ MTK/MTW Domovní vodoměry typ MTK (vícevtokový suchoběžný) provedení jako suchoběžný počítadlo je vodotěsně zapouzdřeno vícevtokové provedení garantuje rovnoměrné radiální zatížení ložiska (také při externím kolísání průtoku) těleso z hodnotné slitiny mosazi (na vyžádání také práškově lakované) možnost dodání v horizontálním a stoupačkovém proveden.í Technické údaje typu MTK/MTW Instalační délka L (mm) Jmenovitý průtok Qn (m 3 /h) 1,5 2,5 3, EWG-povolení MID-povolení Největší průtok Qmax (m 3 /h) Metrologická třída MTK B-H B-H B-H B-H B-H B-H B-H Metrologická třída MTW A-H B-H A-H B-H B-H Max. metrologická třída MTK B-H B-H B-H C-H C-H B-H B-H Max. metrologická třída MTW A-H B-H A-H B-H B-H Typ MTK / MTW MTK / MTW MTK / MTW MTK / MTW MTK / MTW MTK / MTW MTK / MTW HWV HWV HWV HWV HWV HWV HWV Jmenovitý průtok Q3 (m 3 /h) 2,5 4 6, Největší průtok Q4 (m 3 /h) 3,1 5 7,9 12,5 12, ,3 Metrologická třída MTK R80H/R50V R80H/R50V R80H/R50V R80H/R50V R80H/R50V R80H/R50V R80H/R50V Metrologická třída MTW R80H/R50V R80H/R50V R80H/R50V R80H/R50V R80H/R50V R80H/R50V R80H/R50V Max. metrologická třída MTK R160H/R50V R160H/R50V R160H/R50V R160H/R50V R160H/R50V R160H/R50V R160H/R50V Max. metrologická třída MTW R160H/R50V R160H/R50V R160H/R50V R160H/R50V R160H/R50V R160H/R50V R160H/R50V Jmenovitá světlost (mm) Rozběh ca. (l/h) Průtok při 1 bar Tlaková ztráta (l/h) Maximální provozní tlak (bar) Graf tlakové ztráty Graf odchylky měření Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah 24

25 Domovní vodoměry typ MTK/MTW Oblast použití Přípustný provozní tlak PB 16 bar Přípustná provozní teplota TB studená voda + 30 C teplá voda bis + 90 C Médium: pitná voda odpovídající předpisům pro pitnou vodu Těleso: Mosaz (volitelně) Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení, MID-povolení Instalační rozměry Jmenovitý průtok Qn (m 3 /h) 1,5 2,5 3, Jmenovitá světlost (mm) Závit vodoměru D G 3/4 B G 1 B G 1 1/4 B G 1 1/4 B G 1 1/2 B G 2 B G 2 1/2 B Instalační délka L (mm) instalační výška H (mm) Rozměr B (mm) Rozměr A (mm) Hmotnost ca. (kg) 1,4 1,6 2,4 2,4 2,4 4,8 6,9 MTK pro horizontální instalaci Jmenovitá velikost Balení Objednací č. 1,5 volné RW ,5 volné RW ,5 volné RW ,0 volné RW ,0 volné RW ,0 volné RW ,0 volné RW MTW pro horizontální instalaci Jmenovitá velikost Balení Objednací č. 1,5 volné RW ,5 volné RW ,5 volné RW ,0 volné RW ,0 volné RW Povšimněte si: Při objednání dílů s provedením MID se 7místné objednací číslo doplní o "B3" (např B3). 25

26 Domovní vodoměry typ MTK impulzní výstup Domovní vodoměry typ MTK s impulzním výstupem (vícevtokový suchoběžný) provedení jako suchoběžný počítadlo je vodotěsně zapouzdřeno vícevtokové provedení garantuje rovnoměrné radiální zatížení ložiska (také při externím kolísání průtoku) těleso z hodnotné slitiny mosazi (na přání také práškově lakované) možnost dodání v horizontálním a stoupačkovém provedení. Technické údaje Typ MT IA EWG-povolení MID-povolení Instalační délka L (mm) Jmenovitý průtok Qn (m 3 /h) 1,5 2,5 3,5 6 Největší průtok Qmax (m 3 /h) Metrologická třída B-H B-H B-H B-H Max. metrologická třída B-H B-H B-H C-H Typ MTK / MTW HWK MTK / MTW HWK MTK / MTW HWK MTK / MTW HWK Jmenovitý průtok Q3 (m 3 /h) 2,5 4 6,3 10 Největší průtok Q4 (m 3 /h) 3,1 5 7,9 12,5 Metrologická třída R80H/R50V R80H/R50V R80H/R50V R80H/R50V Max. metrologická třída R160H/R50V R160H/R50V R160H/R50V R160H/R50V Jmenovitá světlost (mm) Rozběh ca. (l/h) Průtok při tlakové ztrátě 1 bar (l/h) Maximální provozní tlak (bar) Graf tlakové ztráty Graf odchylky měření Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah 26

27 Domovní vodoměry typ MTK impulzní výstup Oblast použití Přípustný provozní tlak PB 10 bar Přípustná provozní teplota TB studená voda + 30 C Médium: pitná voda odpovídající předpisům pro pitnou vodu Těleso: Mosaz (volitelně) Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení, MID-povolení Instalační rozměry Jmenovitý průtok Qn (m 3 /h) 1,5 2,5 3,5 6 Jmenovitá světlost (mm) Závit vodoměru D G 3/4 B G 1 B G 1 1/4 B G 1 1/2 B Instalační délka L (mm) Instalační výška H (mm) Rozměr B (mm) Rozměr A (mm) Hmotnost ca. (kg) 1,4 1,6 2,4 2,4 Technické údaje pro impulzní výstup Délka kabelu: Hodnota impulzu: Zatížitelnost kontaktů: Spínané stejnosměrné napětí: Spínaný proud: Doba sepnutí: Přechodový odpor: Kapacita: 2 m 10 litrů/impulz až 10 W až 200 V až 500 ma 0,5 ms 150 mohm 0,2 pf MTK IA pro horizontální instalaci Jmenovitá velikost Balení Objednací č. 1,5 volné RW ,5 volné RW ,5 volné RW ,0 volné RW Povšimněte si: Při objednání dílů s provedením MID se 7místné objednací číslo doplní o "B3" (např B3) 27

28 Domovní vodoměry Typ MTK/MTW MODULARIS Technické údaje typ MTK/MTW Domovní vodoměry Typ MTK/MTW MODULARIS (vícevtokový suchoběžný) provedení jako suchoběžný počítadlo je vodotěsně zapouzdřeno vícevtokové provedení garantuje rovnoměrné radiální zatížení ložiska (také při externím kolísání průtoku) těleso z hodnotné slitiny mosazi (na vyžádání také práškově lakované) možnost dodání v horizontálním a stoupačkovém provedení. EWG-povolení MID-povolení Instalační délka L (mm) Jmenovitý průtok Qn (m 3 /h) 2,5 3, Největší průtok Qmax (m 3 /h) Metrologická třída MTK B-H B-H B-H B-H B-H Metrologická třída MTW B-H A-H B-H B-H Max. metrologická třída MTK B-H B-H C-H C-H B-H Max. metrologická třída MTW B-H A-H B-H B-H Typ MTK / MTW HWX MTK / MTW HWX MTK / MTW HWX MTK / MTW HWX MTK / MTW HWX Jmenovitý průtok Q3 (m 3 /h) 4 6, Největší průtok Q4 (m3/h) 5 7,9 12,5 12,5 20 Metrologická třída MTK R80H/R50V R80H/R50V R80H/R50V R80H/R50V R80H/R50V Metrologická třída MTW R80H/R50V R80H/R50V R80H/R50V R80H/R50V R80H/R50V Max. metrologická třída MTK R160H/R50V R160H/R50V R160H/R50V R160H/R50V R160H/R50V Max. metrologická třída MTW R160H/R50V R160H/R50V R160H/R50V R160H/R50V R160H/R50V Jmenovitá světlost (mm) Rozběh ca. (l/h) Průtok při 1 bar Tlaková ztráta (l/h) Maximální provozní tlak (bar) Graf tlakové ztráty Graf odchylky měření Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah 28

29 Domovní vodoměry typ MTK/MTW MODULARIS Oblast použití Přípustný provozní tlak PB 10 bar Přípustná provozní teplota TB studená voda + 30 C (vhodný do + 40 C) Médium: pitná voda odpovídající předpisům pro pitnou vodu Těleso: Mosaz (volitelně) Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení, MID-povolení Instalační rozměry Jmenovitý průtok Qn (m 3 /h) 2,5 3, Jmenovitá světlost (mm) Závit vodoměru D G 1 B G 1 1/4 B G 1 1/4 B G 1 1/2 B G 2 B Instalační délka L (mm) instalační výška H (mm) Rozměr B (mm) Rozměr A (mm) Hmotnost (kg) 1,6 2,4 2,4 2,4 4,8 MTK pro horizontální instalaci Jmenovitá velikost Balení Objednací č. 2,5 volné RW ,5 volné RW ,0 volné RW ,0 volné RW ,0 volné RW MTW pro horizontální instalaci Jmenovitá velikost Balení Objednací č. 2,5 volné RW ,5 volné RW ,0 volné RW Povšimněte si: Při objednání dílů s provedením MID se 7místné objednací číslo doplní o "B3" (např B3) 29

30 Domovní vodoměry typ MTK/MTW MODULARIS Hlavní vodoměry typ MTK/MTW MODULARIS (vícevtokový suchoběžný) stoupačka provedení jako suchoběžný počítadlo je vodotěsně zapouzdřeno vícevtokové provedení garantuje rovnoměrné radiále zatížení ložiska (také při externím kolísání průtoku) těleso z hodnotné slitina mosazi (na vyžádání také práškově lakované) možnost dodání v horizontálním a stoupačkovém provedení. Technické údaje Typ MTK/MTW EWG-povolení MID-povolení Instalační délka L (mm) Jmenovitý průtok Qn (m 3 /h) 2,5 3, Největší průtok Qmax (m 3 /h) Metrologická třída MTK B-H B-H B-H B-H Metrologická třída MTW B-H A-H B-H Max. metrologická třída MTK B-H B-H C-H B-H Max. metrologická třída MTW B-H A-H B-H Typ MTK / MTW SWX MTK / MTW SWX MTK / MTW SWX MTK / MTW SWX Jmenovitý průtok Q3 (m 3 /h) 4 6, Největší průtok Q4 (m 3 /h) 5 7,9 12,5 20 Metrologická třída MTK R80H/R50V R80H/R50V R80H/R50V R80H/R50V Metrologická třída MTW R80H/R50V R80H/R50V R80H/R50V R80H/R50V Max. metrologická třída MTK R160H/R50V R160H/R50V R160H/R50V R160H/R50V Max. metrologická třída MTW R160H/R50V R160H/R50V R160H/R50V R160H/R50V Jmenovitá světlost (mm) Rozběh ca. (l/h) Průtok při 1 bar Tlaková ztráta (l/h) Maximální provozní tlak (bar) Graf tlakové ztráty Graf odchylky měření Třída: Tlaková ztráta p v barech Chyba měření v % Horní měřicí rozsah Průtok v % z Qmax Dolní měřicí rozsah Průtok m 3 /h Celkový měřicí rozsah 30

31 Domovní vodoměry typ MTK/MTW MODULARIS Oblast použití Přípustný provozní tlak PB 10 bar Přípustná provozní teplota TB studená voda + 30 C (vhodný do + 40 C) Médium: pitná voda odpovídající předpisům pro pitnou vodu Těleso: Mosaz (volitelně) Počítadlo: plast Konstrukční díly v doteku s médiem s přezkoušením KTW/VV270 Povolení: EWG-povolení, MID-povolení Instalační rozměry Jmenovitý průtok Qn (m 3 /h) 2,5 3, Jmenovitá světlost (mm) Závit vodoměru D G 1 B G 1 1/4 B G 1 1/4 B G 2 B Instalační délka L (mm) instalační výška H (mm) Rozměr B (mm) Rozměr A (mm) Hmotnost (kg) 1,8 2,9 2,9 5,4 MTK (studená voda) pro vertikální instalaci Jmenovitá velikost Balení Objednací č. 2,5 volné RW ,5 volné RW ,0 volné RW ,0 volné RW MTW (teplá voda) pro vertikální instalaci Jmenovitá velikost Balení Objednací č. 2,5 volné RW ,5 volné RW ,0 volné RW ,0 volné RW Povšimněte si: Při objednání dílů s provedením MID se 7místné objednací číslo doplní o "B3" (např B3) 31

32 MEIBES s.r.o., Bohnická 5/28, Praha 8 Tel.: , fax: info@meibes.cz
