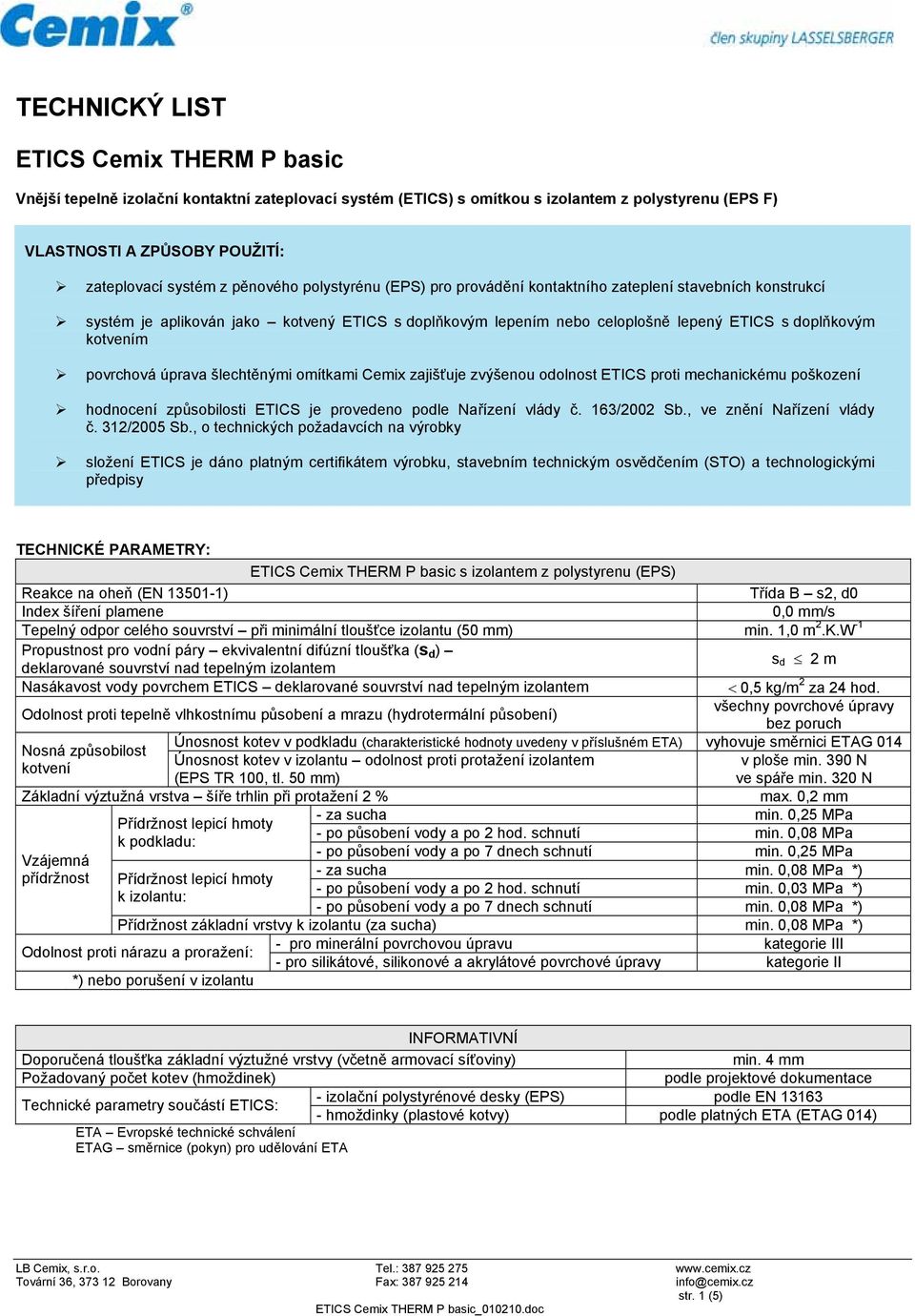

1 TECHNICKÝ LIST ETICS Cemix THERM P basic Vnější tepelně izolační kontaktní zateplovací systém (ETICS) s omítkou s izolantem z polystyrenu (EPS F) VLASTNOSTI A ZPŮSOBY POUŽITÍ: zateplovací systém z pěnového polystyrénu (EPS) pro provádění kontaktního zateplení stavebních konstrukcí systém je aplikován jako kotvený ETICS s doplňkovým lepením nebo celoplošně lepený ETICS s doplňkovým kotvením povrchová úprava šlechtěnými omítkami Cemix zajišťuje zvýšenou odolnost ETICS proti mechanickému poškození hodnocení způsobilosti ETICS je provedeno podle Nařízení vlády č. 163/2002 Sb., ve znění Nařízení vlády č. 312/2005 Sb., o technických požadavcích na výrobky složení ETICS je dáno platným certifikátem výrobku, stavebním technickým osvědčením (STO) a technologickými předpisy TECHNICKÉ PARAMETRY: ETICS Cemix THERM P basic s izolantem z polystyrenu (EPS) Reakce na oheň (EN ) Třída B s2, d0 Index šíření plamene 0,0 mm/s Tepelný odpor celého souvrství při minimální tloušťce izolantu (50 mm) min. 1,0 m 2.K.W -1 Propustnost pro vodní páry ekvivalentní difúzní tloušťka (s d ) deklarované souvrství nad tepelným izolantem s d 2 m Nasákavost vody povrchem ETICS deklarované souvrství nad tepelným izolantem < 0,5 kg/m 2 za 24 hod. Odolnost proti tepelně vlhkostnímu působení a mrazu (hydrotermální působení) všechny povrchové úpravy bez poruch Únosnost kotev v podkladu (charakteristické hodnoty uvedeny v příslušném ETA) vyhovuje směrnici ETAG 014 Nosná způsobilost Únosnost kotev v izolantu odolnost proti protažení izolantem v ploše min. 390 N kotvení (EPS TR 100, tl. 50 mm) ve spáře min. 320 N Základní výztužná vrstva šíře trhlin při protažení 2 % max. 0,2 mm - za sucha min. 0,25 MPa Přídržnost lepicí hmoty - po působení vody a po 2 hod. schnutí min. 0,08 MPa k podkladu: Vzájemná přídržnost Přídržnost lepicí hmoty k izolantu: - po působení vody a po 7 dnech schnutí min. 0,25 MPa - za sucha min. 0,08 MPa *) - po působení vody a po 2 hod. schnutí min. 0,03 MPa *) - po působení vody a po 7 dnech schnutí min. 0,08 MPa *) Přídržnost základní vrstvy k izolantu (za sucha) min. 0,08 MPa *) Odolnost proti nárazu a proražení: - pro minerální povrchovou úpravu kategorie III - pro silikátové, silikonové a akrylátové povrchové úpravy kategorie II *) nebo porušení v izolantu INFORMATIVNÍ Doporučená tloušťka základní výztužné vrstvy (včetně armovací síťoviny) min. 4 mm Požadovaný počet kotev (hmoždinek) podle projektové dokumentace - izolační polystyrénové desky (EPS) podle EN Technické parametry součástí ETICS: - hmoždinky (plastové kotvy) podle platných ETA (ETAG 014) ETA Evropské technické schválení ETAG směrnice (pokyn) pro udělování ETA str. 1 (5)

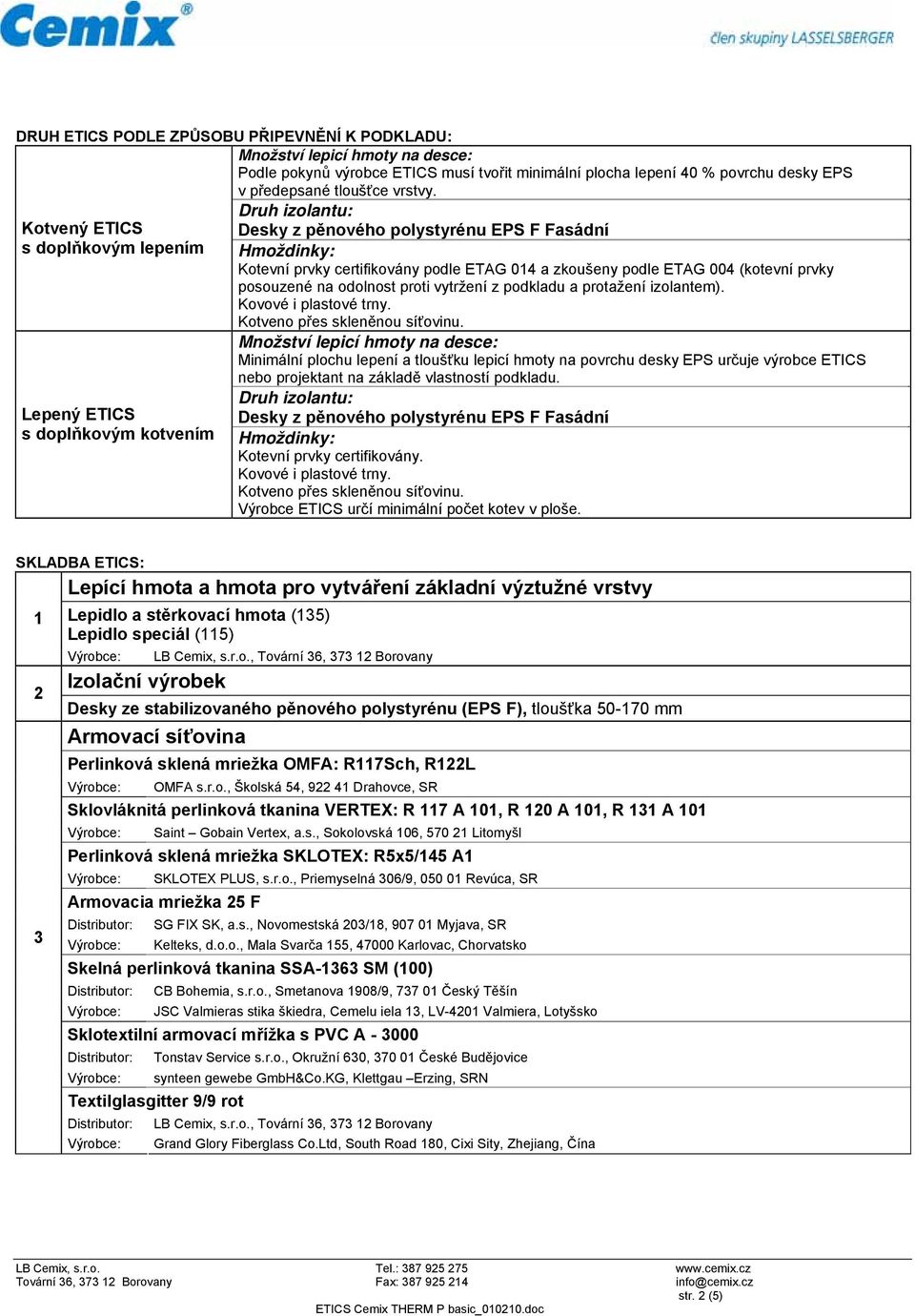

2 DRUH ETICS PODLE ZPŮSOBU PŘIPEVNĚNÍ K PODKLADU: Množství lepicí hmoty na desce: Podle pokynů výrobce ETICS musí tvořit minimální plocha lepení 40 % povrchu desky EPS v předepsané tloušťce vrstvy. Druh izolantu: Kotvený ETICS s doplňkovým lepením Lepený ETICS s doplňkovým kotvením Desky z pěnového polystyrénu EPS F Fasádní Hmoždinky: Kotevní prvky certifikovány podle ETAG 014 a zkoušeny podle ETAG 004 (kotevní prvky posouzené na odolnost proti vytržení z podkladu a protažení izolantem). Kovové i plastové trny. Kotveno přes skleněnou síťovinu. Množství lepicí hmoty na desce: Minimální plochu lepení a tloušťku lepicí hmoty na povrchu desky EPS určuje výrobce ETICS nebo projektant na základě vlastností podkladu. Druh izolantu: Desky z pěnového polystyrénu EPS F Fasádní Hmoždinky: Kotevní prvky certifikovány. Kovové i plastové trny. Kotveno přes skleněnou síťovinu. Výrobce ETICS určí minimální počet kotev v ploše. SKLADBA ETICS: Lepící hmota a hmota pro vytváření základní výztužné vrstvy Lepidlo a stěrkovací hmota (135) Lepidlo speciál (115) Izolační výrobek Desky ze stabilizovaného pěnového polystyrénu (EPS F), tloušťka mm Armovací síťovina Perlinková sklená mriežka OMFA: R117Sch, R122L OMFA s.r.o., Školská 54, Drahovce, SR Sklovláknitá perlinková tkanina VERTEX: R 117 A 101, R 120 A 101, R 131 A 101 Saint Gobain Vertex, a.s., Sokolovská 106, Litomyšl Perlinková sklená mriežka SKLOTEX: R5x5/145 A1 SKLOTEX PLUS, s.r.o., Priemyselná 306/9, Revúca, SR Armovacia mriežka 25 F SG FIX SK, a.s., Novomestská 203/18, Myjava, SR Kelteks, d.o.o., Mala Svarča 155, Karlovac, Chorvatsko Skelná perlinková tkanina SSA-1363 SM (100) CB Bohemia, s.r.o., Smetanova 1908/9, Český Těšín JSC Valmieras stika škiedra, Cemelu iela 13, LV-4201 Valmiera, Lotyšsko Sklotextilní armovací mřížka s PVC A Tonstav Service s.r.o., Okružní 630, České Budějovice synteen gewebe GmbH&Co.KG, Klettgau Erzing, SRN Textilglasgitter 9/9 rot Grand Glory Fiberglass Co.Ltd, South Road 180, Cixi Sity, Zhejiang, Čína str. 2 (5)

3 Hmoždinky plastové hmoždinky EJOTHERM: NT 8/60U x l d (ETA-05/0009); STR 8/60U x l d (ETA-04/0023) EJOT CZ, s.r.o., Zděbradská 65, Říčany Jažlovice EJOT Kunststofftechnik GmbH & Co. KG, Adolf-Böhlstrasse 7, D Bad Berleburg, SRN EJOT TWORZYWA SZTUCZNE, ul. Ježovka, PL Ciasna, Polsko plastové hmoždinky BRAVOLL (ETA-05/0055): PTH-KZ 60/8-l d, PTH-KZL 60/8- l d, PTH 60/8- l d, PTH-L 60/8- l d BRAVOLL spol. s r.o., Sídliště 696, Žirovnice plastové kotvy KOELNER KI 8M Filip Mucha ELPROS, Čs. Armády 58/541, Ostrava Michálkovice TWORZYWA SZTUCZNE Krystyna KOELNER, ul. Chzanowskiego 104, Wroclaw, Polsko Penetrační nátěry Penetrace akrylát-silikon (Penetrace ASN) / Penetrace akrylát-silikon barevná (Penetrace ASN c) penetrace pod akrylátové a silikonové materiály a minerální omítky Penetrace silikát (Penetrace ST) / Penetrace silikát barevná (Penetrace ST c) penetrace pod silikátové materiály Kontakt / Kontakt barevný kontaktní můstek pro úpravu podkladu Povrchová úprava Minerální rýhovaná omítka (058) / Minerální zatíraná omítka (048) Silikátová rýhovaná omítka (TR) / Silikátová zatíraná omítka (TZ) Silikonová rýhovaná omítka (NR) / Silikonová zatíraná omítka (NZ) Akrylátová rýhovaná omítka (AR) / Akrylátová zatíraná omítka (AZ) Mozaiková omítka (M) Nátěry Akrylátová fasádní barva bílá (FAB) / Akrylátová fasádní barva barevná (FAC) Příslušenství k systému Soklové zakládací profily LO, LU; rohové profily pro zateplení LK, LK plast; okenní profily LT, LPE; LIKOV Lipůvka spol. s r.o., Lipůvka Rohové profily, dilatační profily, ukončovací profily, soklové ukončovací profily, TONSTAV Service s.r.o., Okružní 630, České Budějovice LWS Befestigungstechnik GmbH, Liechtenstein/Würtenberg, SRN Zakládací soklové profily, rohové profily, okenní profily, dilatační profily, MONTAKO, s.r.o., Lobeček 732, Kralupy nad Vltavou LIKOV Lipůvka spol. s r.o., Lipůvka Spodní profil U-form-0,6mm, spodní profil U-form-0,8mm, spodní profil U-form-1mm, HPI CZ, spol. s r.o., Kotrčova 306, Hradec Králové firma Koutecký & syn, Zahradní 42, Bruntál okenní začišťovací profily pro zateplení; klenbový roh pro zateplení; začišťovací profily krycí profily, okapové profily, profily pro ploché omítky, profily pro pohyblivé spáry fasádní terč, spojka soklových profilů, vymezovací podložky pod soklové profily spodní rohový profil-hliník str. 3 (5)

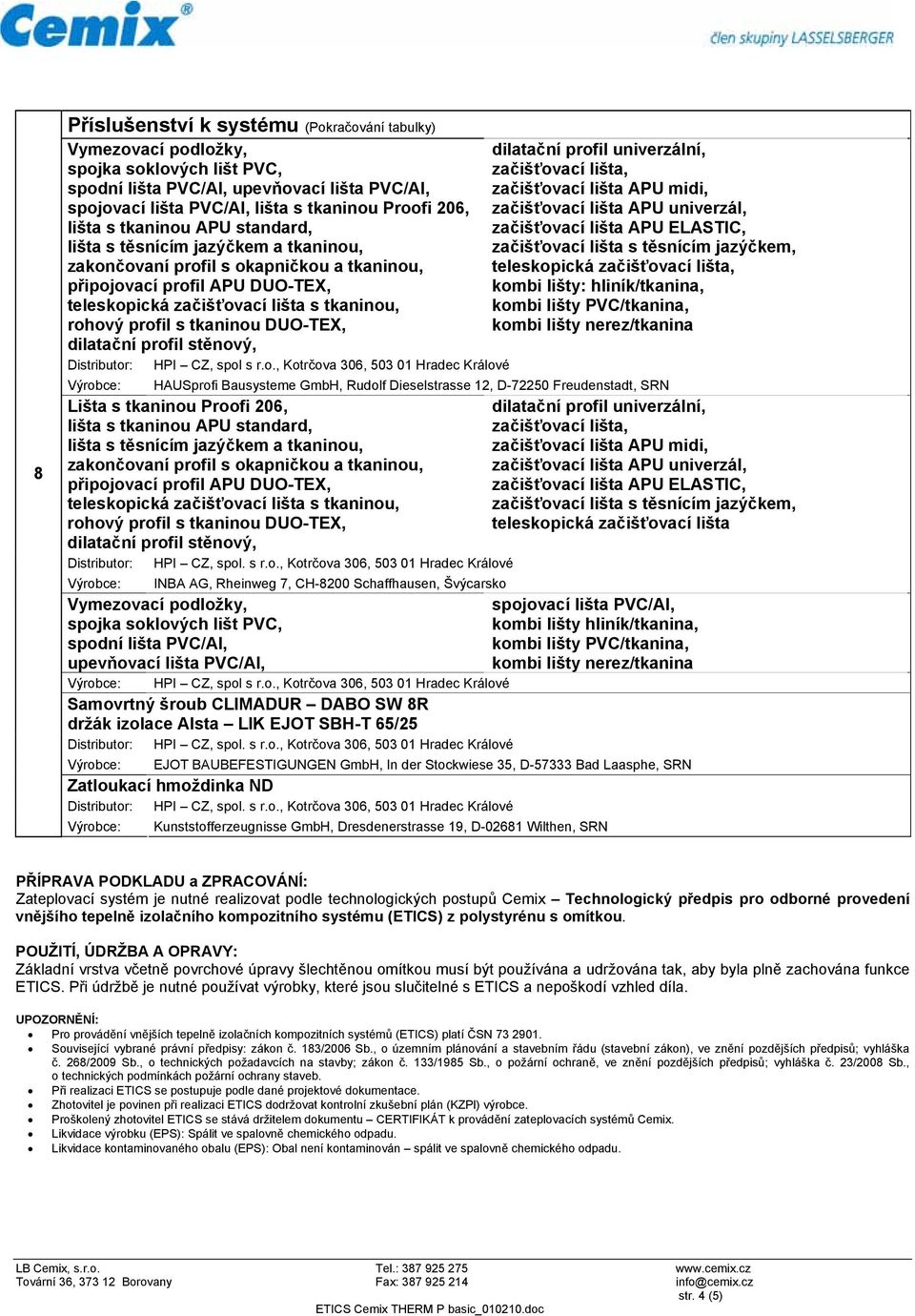

4 8 Příslušenství k systému (Pokračování tabulky) Vymezovací podložky, spojka soklových lišt PVC, spodní lišta PVC/Al, upevňovací lišta PVC/Al, spojovací lišta PVC/Al, lišta s tkaninou Proofi 206, lišta s tkaninou APU standard, lišta s těsnícím jazýčkem a tkaninou, zakončovaní profil s okapničkou a tkaninou, připojovací profil APU DUO-TEX, teleskopická začišťovací lišta s tkaninou, rohový profil s tkaninou DUO-TEX, dilatační profil stěnový, HPI CZ, spol s r.o., Kotrčova 306, Hradec Králové dilatační profil univerzální, začišťovací lišta, začišťovací lišta APU midi, začišťovací lišta APU univerzál, začišťovací lišta APU ELASTIC, začišťovací lišta s těsnícím jazýčkem, teleskopická začišťovací lišta, kombi lišty: hliník/tkanina, kombi lišty PVC/tkanina, kombi lišty nerez/tkanina HAUSprofi Bausysteme GmbH, Rudolf Dieselstrasse 12, D Freudenstadt, SRN Lišta s tkaninou Proofi 206, lišta s tkaninou APU standard, lišta s těsnícím jazýčkem a tkaninou, zakončovaní profil s okapničkou a tkaninou, připojovací profil APU DUO-TEX, teleskopická začišťovací lišta s tkaninou, rohový profil s tkaninou DUO-TEX, dilatační profil stěnový, HPI CZ, spol. s r.o., Kotrčova 306, Hradec Králové INBA AG, Rheinweg 7, CH-8200 Schaffhausen, Švýcarsko Vymezovací podložky, spojka soklových lišt PVC, spodní lišta PVC/Al, upevňovací lišta PVC/Al, HPI CZ, spol s r.o., Kotrčova 306, Hradec Králové Samovrtný šroub CLIMADUR DABO SW 8R držák izolace Alsta LIK EJOT SBH-T 65/25 HPI CZ, spol. s r.o., Kotrčova 306, Hradec Králové dilatační profil univerzální, začišťovací lišta, začišťovací lišta APU midi, začišťovací lišta APU univerzál, začišťovací lišta APU ELASTIC, začišťovací lišta s těsnícím jazýčkem, teleskopická začišťovací lišta spojovací lišta PVC/Al, kombi lišty hliník/tkanina, kombi lišty PVC/tkanina, kombi lišty nerez/tkanina EJOT BAUBEFESTIGUNGEN GmbH, In der Stockwiese 35, D Bad Laasphe, SRN Zatloukací hmoždinka ND HPI CZ, spol. s r.o., Kotrčova 306, Hradec Králové Kunststofferzeugnisse GmbH, Dresdenerstrasse 19, D Wilthen, SRN PŘÍPRAVA PODKLADU a ZPRACOVÁNÍ: Zateplovací systém je nutné realizovat podle technologických postupů Cemix Technologický předpis pro odborné provedení vnějšího tepelně izolačního kompozitního systému (ETICS) z polystyrénu s omítkou. POUŽITÍ, ÚDRŽBA A OPRAVY: Základní vrstva včetně povrchové úpravy šlechtěnou omítkou musí být používána a udržována tak, aby byla plně zachována funkce ETICS. Při údržbě je nutné používat výrobky, které jsou slučitelné s ETICS a nepoškodí vzhled díla. UPOZORNĚNÍ: Pro provádění vnějších tepelně izolačních kompozitních systémů (ETICS) platí ČSN Související vybrané právní předpisy: zákon č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), ve znění pozdějších předpisů; vyhláška č. 268/2009 Sb., o technických požadavcích na stavby; zákon č. 133/1985 Sb., o požární ochraně, ve znění pozdějších předpisů; vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb. Při realizaci ETICS se postupuje podle dané projektové dokumentace. Zhotovitel je povinen při realizaci ETICS dodržovat kontrolní zkušební plán (KZPl) výrobce. Proškolený zhotovitel ETICS se stává držitelem dokumentu CERTIFIKÁT k provádění zateplovacích systémů Cemix. Likvidace výrobku (EPS): Spálit ve spalovně chemického odpadu. Likvidace kontaminovaného obalu (EPS): Obal není kontaminován spálit ve spalovně chemického odpadu. str. 4 (5)

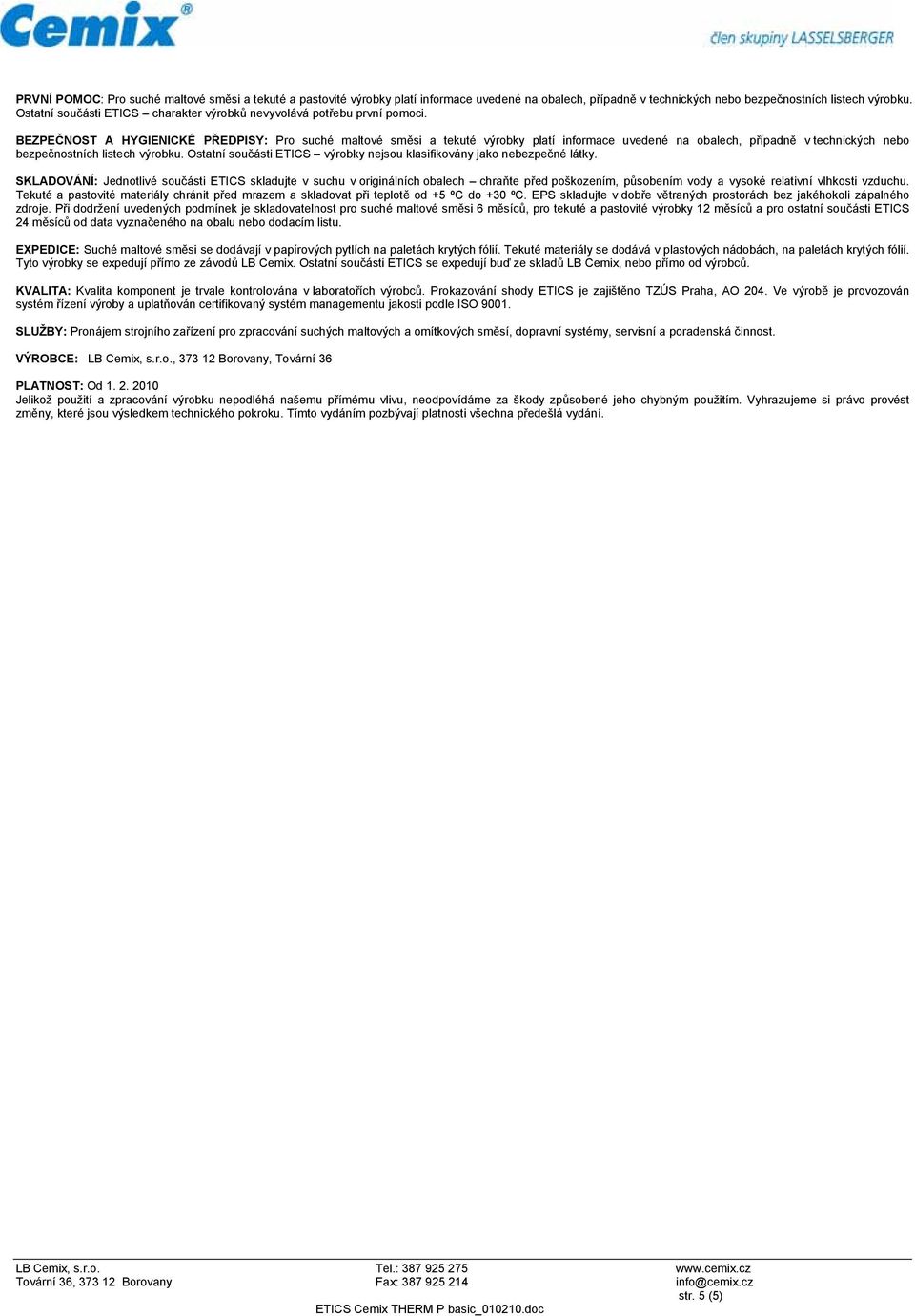

5 PRVNÍ POMOC: Pro suché maltové směsi a tekuté a pastovité výrobky platí informace uvedené na obalech, případně v technických nebo bezpečnostních listech výrobku. Ostatní součásti ETICS charakter výrobků nevyvolává potřebu první pomoci. BEZPEČNOST A HYGIENICKÉ PŘEDPISY: Pro suché maltové směsi a tekuté výrobky platí informace uvedené na obalech, případně v technických nebo bezpečnostních listech výrobku. Ostatní součásti ETICS výrobky nejsou klasifikovány jako nebezpečné látky. SKLADOVÁNÍ: Jednotlivé součásti ETICS skladujte v suchu v originálních obalech chraňte před poškozením, působením vody a vysoké relativní vlhkosti vzduchu. Tekuté a pastovité materiály chránit před mrazem a skladovat při teplotě od +5 ºC do +30 ºC. EPS skladujte v dobře větraných prostorách bez jakéhokoli zápalného zdroje. Při dodržení uvedených podmínek je skladovatelnost pro suché maltové směsi 6 měsíců, pro tekuté a pastovité výrobky 12 měsíců a pro ostatní součásti ETICS 24 měsíců od data vyznačeného na obalu nebo dodacím listu. EXPEDICE: Suché maltové směsi se dodávají v papírových pytlích na paletách krytých fólií. Tekuté materiály se dodává v plastových nádobách, na paletách krytých fólií. Tyto výrobky se expedují přímo ze závodů LB Cemix. Ostatní součásti ETICS se expedují buď ze skladů LB Cemix, nebo přímo od výrobců. KVALITA: Kvalita komponent je trvale kontrolována v laboratořích výrobců. Prokazování shody ETICS je zajištěno TZÚS Praha, AO 204. Ve výrobě je provozován systém řízení výroby a uplatňován certifikovaný systém managementu jakosti podle ISO SLUŽBY: Pronájem strojního zařízení pro zpracování suchých maltových a omítkových směsí, dopravní systémy, servisní a poradenská činnost. VÝROBCE: LB Cemix, s.r.o., Borovany, Tovární 36 PLATNOST: Od Jelikož použití a zpracování výrobku nepodléhá našemu přímému vlivu, neodpovídáme za škody způsobené jeho chybným použitím. Vyhrazujeme si právo provést změny, které jsou výsledkem technického pokroku. Tímto vydáním pozbývají platnosti všechna předešlá vydání. str. 5 (5)
