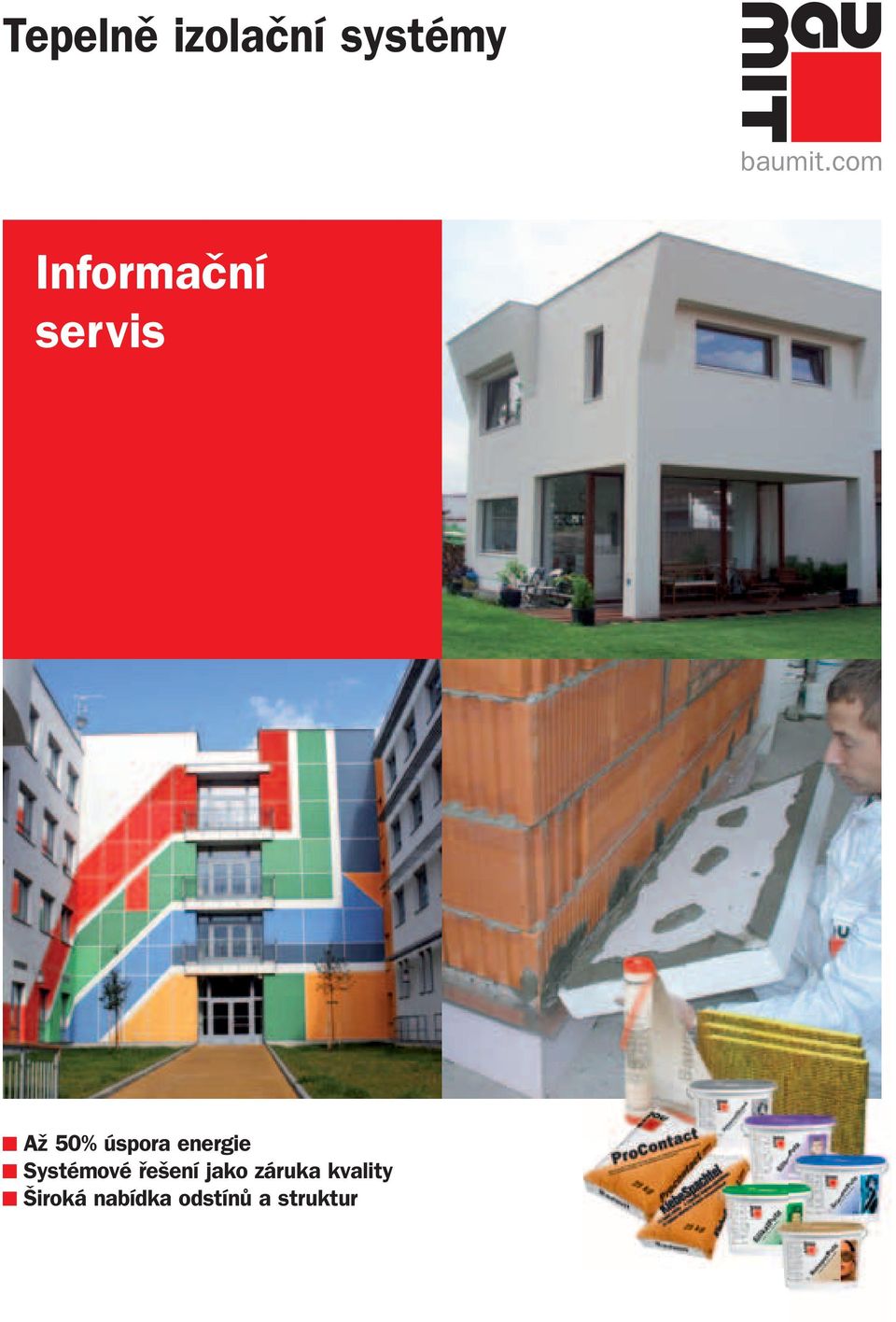

1 Tepelně izolační systémy Informační servis Až 50% úspora energie Systémové řešení jako záruka kvality Široká nabídka odstínů a struktur

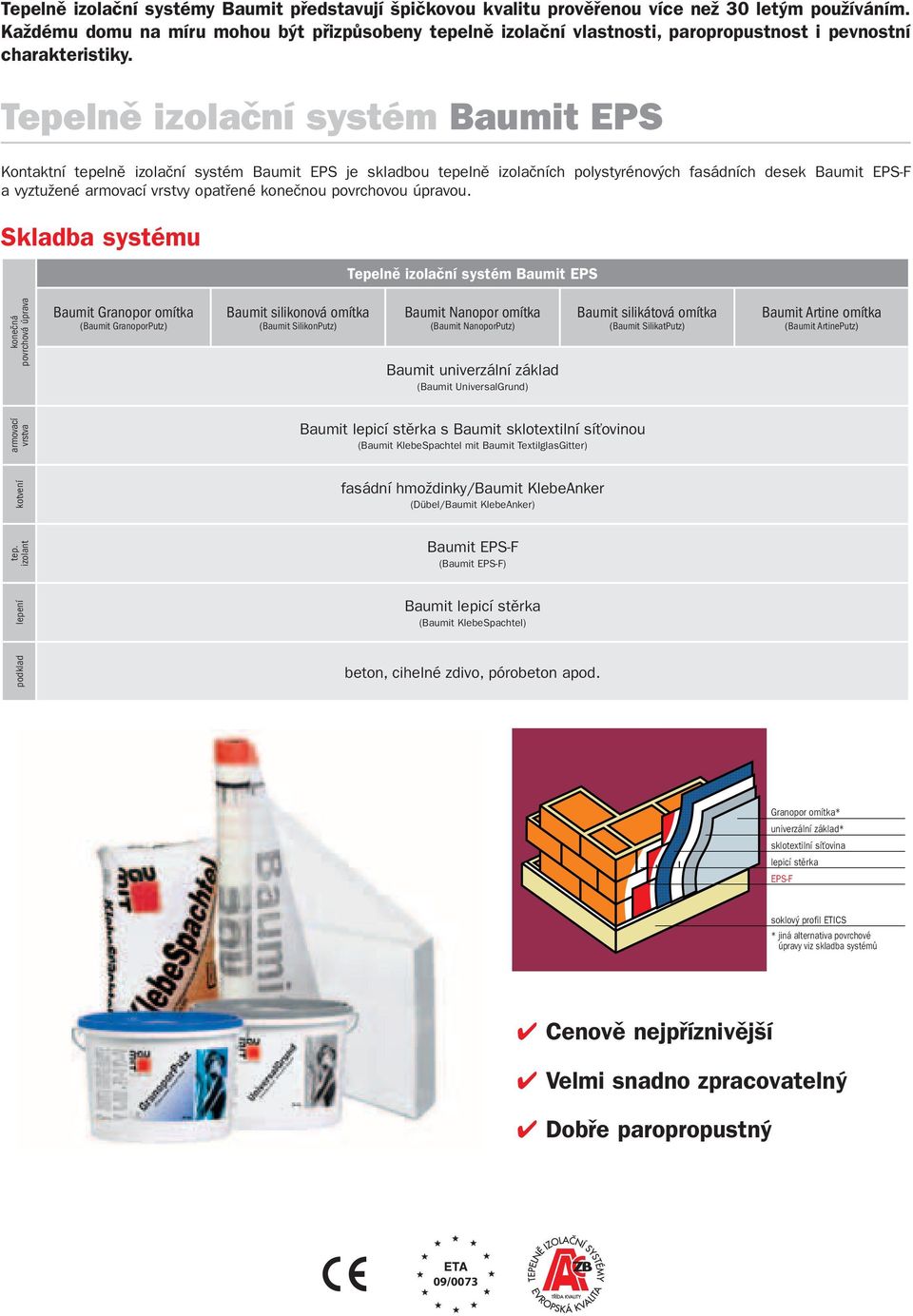

2 Tepelně izolační systémy Baumit představují špičkovou kvalitu prověřenou více než 30 letým používáním. Každému domu na míru mohou být přizpůsobeny tepelně izolační vlastnosti, paropropustnost i pevnostní charakteristiky. Tepelně izolační systém Baumit EPS Kontaktní tepelně izolační systém Baumit EPS je skladbou tepelně izolačních polystyrénových fasádních desek Baumit EPS-F a vyztužené armovací vrstvy opatřené konečnou povrchovou úpravou. Skladba systému Tepelně izolační systém Baumit EPS konečná povrchová úprava Baumit Granopor omítka (Baumit GranoporPutz) Baumit silikonová omítka (Baumit SilikonPutz) Baumit Nanopor omítka (Baumit NanoporPutz) Baumit univerzální základ (Baumit UniversalGrund) Baumit silikátová omítka (Baumit SilikatPutz) Baumit Artine omítka (Baumit ArtinePutz) armovací vrstva Baumit lepicí stěrka s Baumit sklotextilní síťovinou (Baumit KlebeSpachtel mit Baumit TextilglasGitter) kotvení fasádní hmoždinky/baumit KlebeAnker (Dübel/Baumit KlebeAnker) tep. izolant Baumit EPS-F (Baumit EPS-F) lepení Baumit lepicí stěrka (Baumit KlebeSpachtel) podklad beton, cihelné zdivo, pórobeton apod. Granopor omítka* univerzální základ* sklotextilní síťovina lepicí stěrka EPS-F soklový profil ETICS * jiná alternativa povrchové úpravy viz skladba systémů Cenově nejpříznivější Velmi snadno zpracovatelný Dobře paropropustný 09/0073

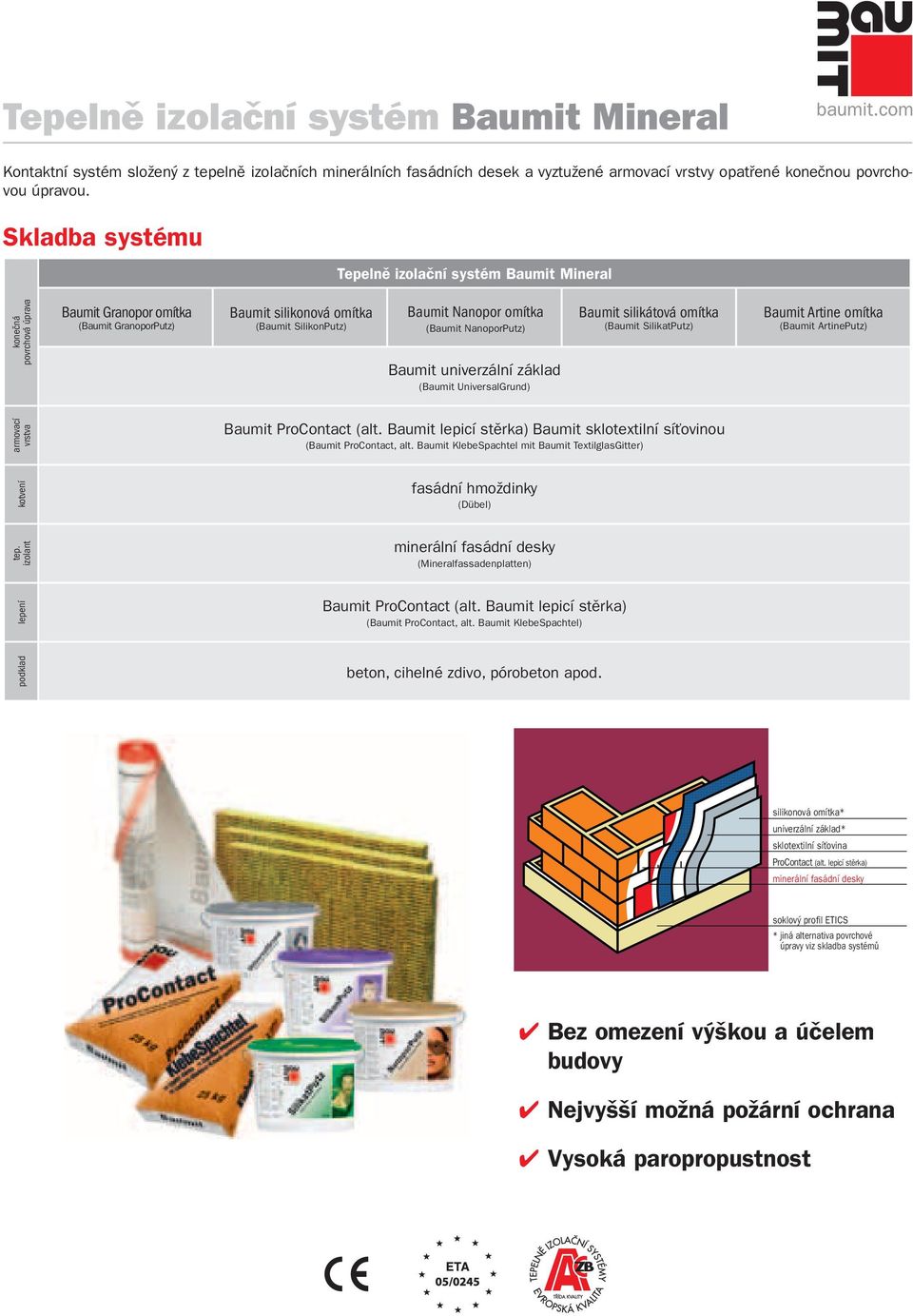

3 Tepelně izolační systém Baumit Mineral Kontaktní systém složený z tepelně izolačních minerálních fasádních desek a vyztužené armovací vrstvy opatřené konečnou povrchovou úpravou. Skladba systému Tepelně izolační systém Baumit Mineral konečná povrchová úprava Baumit Granopor omítka (Baumit GranoporPutz) Baumit silikonová omítka (Baumit SilikonPutz) Baumit Nanopor omítka (Baumit NanoporPutz) Baumit univerzální základ (Baumit UniversalGrund) Baumit silikátová omítka (Baumit SilikatPutz) Baumit Artine omítka (Baumit ArtinePutz) armovací vrstva Baumit ProContact (alt. Baumit lepicí stěrka) Baumit sklotextilní síťovinou (Baumit ProContact, alt. Baumit KlebeSpachtel mit Baumit TextilglasGitter) kotvení fasádní hmoždinky (Dübel) tep. izolant minerální fasádní desky (Mineralfassadenplatten) lepení Baumit ProContact (alt. Baumit lepicí stěrka) (Baumit ProContact, alt. Baumit KlebeSpachtel) podklad beton, cihelné zdivo, pórobeton apod. silikonová omítka* univerzální základ* sklotextilní síťovina ProContact (alt. lepicí stěrka) minerální fasádní desky soklový profil ETICS * jiná alternativa povrchové úpravy viz skladba systémů Bez omezení výškou a účelem budovy Nejvyšší možná požární ochrana Vysoká paropropustnost

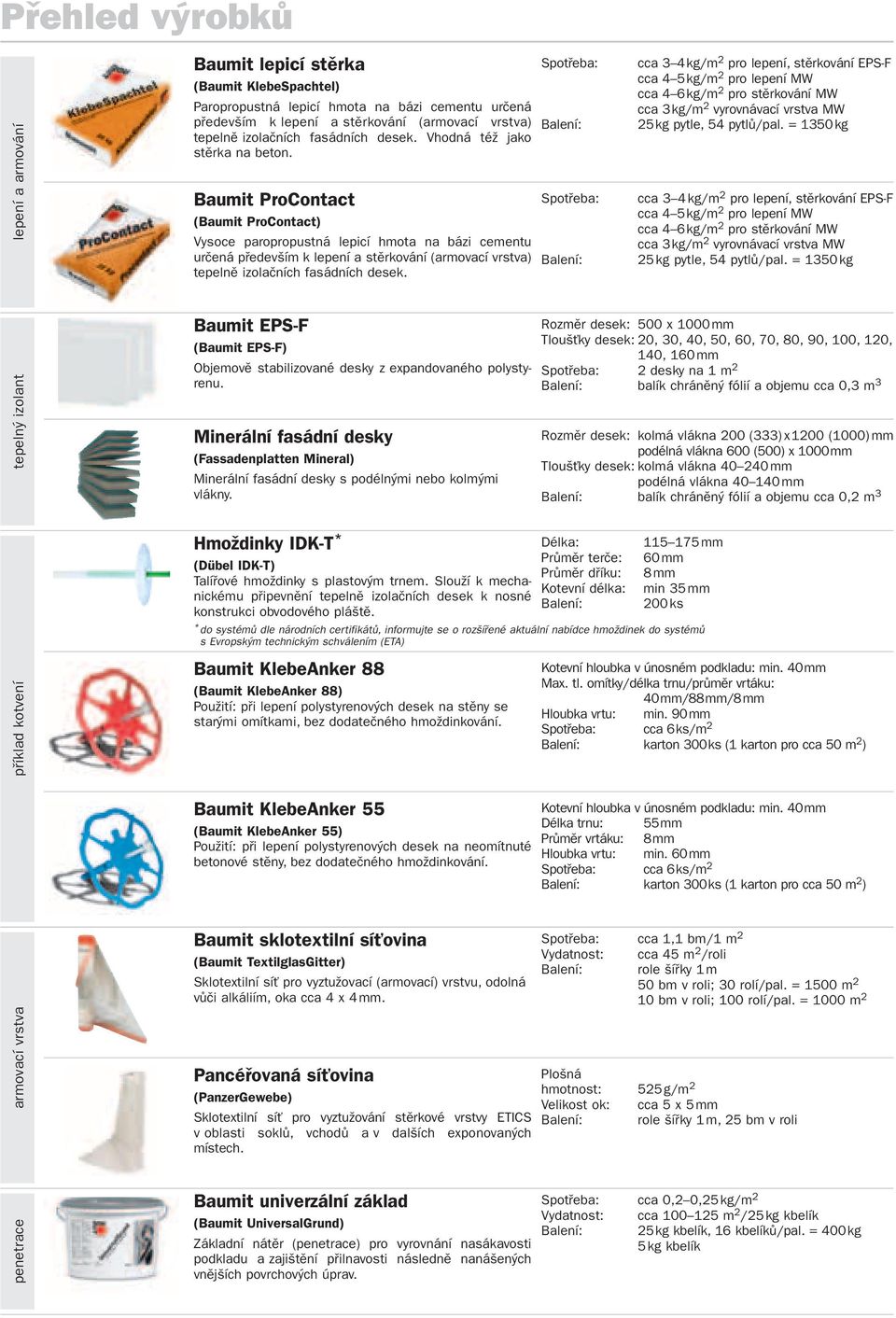

4 Přehled výrobků lepení a armování Baumit lepicí stěrka (Baumit KlebeSpachtel) Paropropustná lepicí hmota na bázi cementu určená především k lepení a stěrkování (armovací vrstva) tepelně izolačních fasádních desek. Vhodná též jako stěrka na beton. Baumit ProContact (Baumit ProContact) Vysoce paropropustná lepicí hmota na bázi cementu určená především k lepení a stěrkování (armovací vrstva) tepelně izolačních fasádních desek. Spotřeba: Balení: Spotřeba: Balení: cca 3 4 kg/m 2 pro lepení, stěrkování EPS-F cca 4 5 kg/m 2 pro lepení MW cca 4 6 kg/m 2 pro stěrkování MW cca 3 kg/m 2 vyrovnávací vrstva MW 25 kg pytle, 54 pytlů/pal. = 1350 kg cca 3 4 kg/m 2 pro lepení, stěrkování EPS-F cca 4 5 kg/m 2 pro lepení MW cca 4 6 kg/m 2 pro stěrkování MW cca 3 kg/m 2 vyrovnávací vrstva MW 25 kg pytle, 54 pytlů/pal. = 1350 kg tepelný izolant Baumit EPS-F (Baumit EPS-F) Objemově stabilizované desky z expandovaného polystyrenu. Minerální fasádní desky (Fassadenplatten Mineral) Minerální fasádní desky s podélnými nebo kolmými vlákny. Rozměr desek: 500 x 1000 mm Tloušťky desek: 20, 30, 40, 50, 60, 70, 80, 90, 100, 120, 140, 160 mm Spotřeba: 2 desky na 1 m 2 Balení: balík chráněný fólií a objemu cca 0,3 m 3 Rozměr desek: kolmá vlákna 200 (333) x 1200 (1000) mm podélná vlákna 600 (500) x 1000 mm Tloušťky desek: kolmá vlákna mm podélná vlákna mm Balení: balík chráněný fólií a objemu cca 0,2 m 3 příklad kotvení Hmoždinky IDK-T * (Dübel IDK-T) Talířové hmoždinky s plastovým trnem. Slouží k mechanickému připevnění tepelně izolačních desek k nosné konstrukci obvodového pláště. Baumit KlebeAnker 88 (Baumit KlebeAnker 88) Použití: při lepení polystyrenových desek na stěny se starými omítkami, bez dodatečného hmoždinkování. Délka: Průměr terče: Průměr dříku: Kotevní délka: Balení: mm 60 mm 8 mm min 35 mm 200 ks * do systémů dle národních certifikátů, informujte se o rozšířené aktuální nabídce hmoždinek do systémů s Evropským technickým schválením (ETA) Kotevní hloubka v únosném podkladu: min. 40 mm Max. tl. omítky/délka trnu/průměr vrtáku: 40 mm/88 mm/8 mm Hloubka vrtu: min. 90 mm Spotřeba: cca 6 ks/m 2 Balení: karton 300 ks (1 karton pro cca 50 m 2 ) Baumit KlebeAnker 55 (Baumit KlebeAnker 55) Použití: při lepení polystyrenových desek na neomítnuté betonové stěny, bez dodatečného hmoždinkování. Kotevní hloubka v únosném podkladu: min. 40 mm Délka trnu: 55 mm Průměr vrtáku: 8 mm Hloubka vrtu: min. 60 mm Spotřeba: cca 6 ks/m 2 Balení: karton 300 ks (1 karton pro cca 50 m 2 ) armovací vrstva Baumit sklotextilní síťovina (Baumit TextilglasGitter) Sklotextilní síť pro vyztužovací (armovací) vrstvu, odolná vůči alkáliím, oka cca 4 x 4 mm. Pancéřovaná síťovina (PanzerGewebe) Sklotextilní síť pro vyztužování stěrkové vrstvy ETICS v oblasti soklů, vchodů a v dalších exponovaných místech. Spotřeba: cca 1,1 bm/1 m 2 Vydatnost: cca 45 m 2 /roli Balení: role šířky 1 m 50 bm v roli; 30 rolí/pal. = 1500 m 2 10 bm v roli; 100 rolí/pal. = 1000 m 2 Plošná hmotnost: 525 g/m 2 Velikost ok: cca 5 x 5 mm Balení: role šířky 1 m, 25 bm v roli penetrace Baumit univerzální základ (Baumit UniversalGrund) Základní nátěr (penetrace) pro vyrovnání nasákavosti podkladu a zajištění přilnavosti následně nanášených vnějších povrchových úprav. Spotřeba: cca 0,2 0,25 kg/m 2 Vydatnost: cca m 2 /25 kg kbelík Balení: 25 kg kbelík, 16 kbelíků/pal. = 400 kg 5 kg kbelík

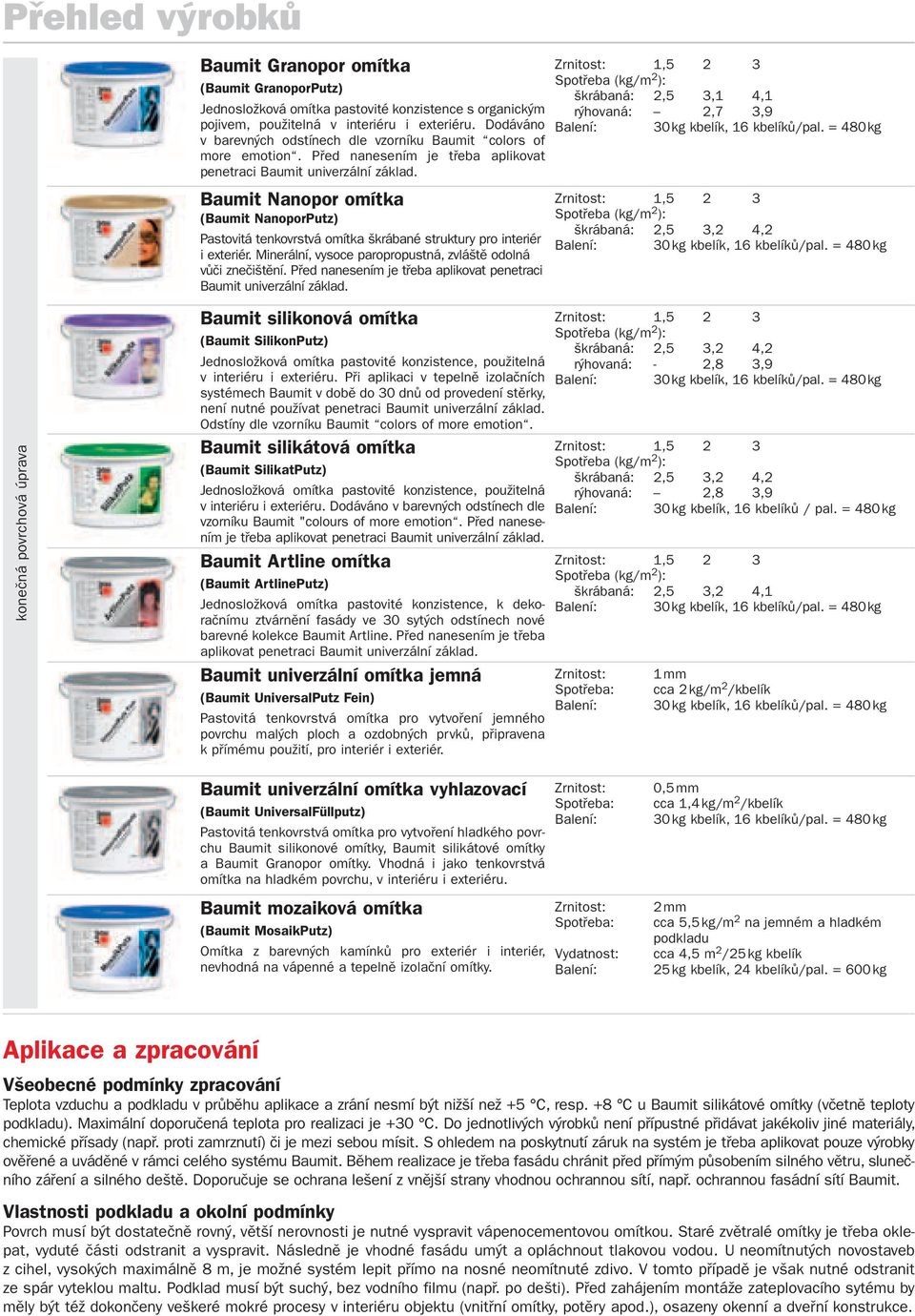

5 Přehled výrobků konečná povrchová úprava Baumit Granopor omítka (Baumit GranoporPutz) Jednosložková omítka pastovité konzistence s organickým pojivem, použitelná v interiéru i exteriéru. Dodáváno v barevných odstínech dle vzorníku Baumit colors of more emotion. Před nanesením je třeba aplikovat penetraci Baumit univerzální základ. Baumit Nanopor omítka (Baumit NanoporPutz) Pastovitá tenkovrstvá omítka škrábané struktury pro interiér i exteriér. Minerální, vysoce paropropustná, zvláště odolná vůči znečištění. Před nanesením je třeba aplikovat penetraci Baumit univerzální základ. Baumit silikonová omítka (Baumit SilikonPutz) Jednosložková omítka pastovité konzistence, použitelná v interiéru i exteriéru. Při aplikaci v tepelně izolačních systémech Baumit v době do 30 dnů od provedení stěrky, není nutné používat penetraci Baumit univerzální základ. Odstíny dle vzorníku Baumit colors of more emotion. Baumit silikátová omítka (Baumit SilikatPutz) Jednosložková omítka pastovité konzistence, použitelná v interiéru i exteriéru. Dodáváno v barevných odstínech dle vzorníku Baumit "colours of more emotion. Před nanesením je třeba aplikovat penetraci Baumit univerzální základ. Baumit Artline omítka (Baumit ArtlinePutz) Jednosložková omítka pastovité konzistence, k dekoračnímu ztvárnění fasády ve 30 sytých odstínech nové barevné kolekce Baumit Artline. Před nanesením je třeba aplikovat penetraci Baumit univerzální základ. Baumit univerzální omítka jemná (Baumit UniversalPutz Fein) Pastovitá tenkovrstvá omítka pro vytvoření jemného povrchu malých ploch a ozdobných prvků, připravena k přímému použití, pro interiér i exteriér. Zrnitost: 1,5 2 3 Spotřeba (kg/m 2 ): škrábaná: 2,5 3,1 4,1 rýhovaná: 2,7 3,9 Balení: 30 kg kbelík, 16 kbelíků/pal. = 480 kg Zrnitost: 1,5 2 3 Spotřeba (kg/m 2 ): škrábaná: 2,5 3,2 4,2 Balení: 30 kg kbelík, 16 kbelíků/pal. = 480 kg Zrnitost: 1,5 2 3 Spotřeba (kg/m 2 ): škrábaná: 2,5 3,2 4,2 rýhovaná: - 2,8 3,9 Balení: 30 kg kbelík, 16 kbelíků/pal. = 480 kg Zrnitost: 1,5 2 3 Spotřeba (kg/m 2 ): škrábaná: 2,5 3,2 4,2 rýhovaná: 2,8 3,9 Balení: 30 kg kbelík, 16 kbelíků / pal. = 480 kg Zrnitost: 1,5 2 3 Spotřeba (kg/m 2 ): škrábaná: 2,5 3,2 4,1 Balení: 30 kg kbelík, 16 kbelíků/pal. = 480 kg Zrnitost: Spotřeba: Balení: 1 mm cca 2 kg/m 2 /kbelík 30 kg kbelík, 16 kbelíků/pal. = 480 kg Baumit univerzální omítka vyhlazovací (Baumit UniversalFüllputz) Pastovitá tenkovrstvá omítka pro vytvoření hladkého povrchu Baumit silikonové omítky, Baumit silikátové omítky a Baumit Granopor omítky. Vhodná i jako tenkovrstvá omítka na hladkém povrchu, v interiéru i exteriéru. Baumit mozaiková omítka (Baumit MosaikPutz) Omítka z barevných kamínků pro exteriér i interiér, nevhodná na vápenné a tepelně izolační omítky. Zrnitost: Spotřeba: Balení: Zrnitost: Spotřeba: Vydatnost: Balení: 0,5 mm cca 1,4 kg/m 2 /kbelík 30 kg kbelík, 16 kbelíků/pal. = 480 kg 2 mm cca 5,5 kg/m 2 na jemném a hladkém podkladu cca 4,5 m 2 /25 kg kbelík 25 kg kbelík, 24 kbelíků/pal. = 600 kg Aplikace a zpracování Všeobecné podmínky zpracování Teplota vzduchu a podkladu v průběhu aplikace a zrání nesmí být nižší než +5 C, resp. +8 C u Baumit silikátové omítky (včetně teploty podkladu). Maximální doporučená teplota pro realizaci je +30 C. Do jednotlivých výrobků není přípustné přidávat jakékoliv jiné materiály, chemické přísady (např. proti zamrznutí) či je mezi sebou mísit. S ohledem na poskytnutí záruk na systém je třeba aplikovat pouze výrobky ověřené a uváděné v rámci celého systému Baumit. Během realizace je třeba fasádu chránit před přímým působením silného větru, slunečního záření a silného deště. Doporučuje se ochrana lešení z vnější strany vhodnou ochrannou sítí, např. ochrannou fasádní sítí Baumit. Vlastnosti podkladu a okolní podmínky Povrch musí být dostatečně rovný, větší nerovnosti je nutné vyspravit vápenocementovou omítkou. Staré zvětralé omítky je třeba oklepat, vyduté části odstranit a vyspravit. Následně je vhodné fasádu umýt a opláchnout tlakovou vodou. U neomítnutých novostaveb z cihel, vysokých maximálně 8 m, je možné systém lepit přímo na nosné neomítnuté zdivo. V tomto případě je však nutné odstranit ze spár vyteklou maltu. Podklad musí být suchý, bez vodního filmu (např. po dešti). Před zahájením montáže zateplovacího sytému by měly být též dokončeny veškeré mokré procesy v interiéru objektu (vnitřní omítky, potěry apod.), osazeny okenní a dveřní konstrukce.

6 Provádění tepelně izolačních systémů Baumit A tepelně izolační systém Baumit EPS B tepelně izolační systém Baumit s minerálními deskami s kolmými vlákny C tepelně izolační systém Baumit s minerálními deskami s podélnými vlákny 1) Montáž soklového profilu ETICS A + B + C Osazení soklového profilu ETICS Připevní se ve vodorovné poloze Soklovou hmoždinkou k podkladu (cca 3 ks/bm). K vyrovnání nerovností podkladu se použije Soklová distanční podložka. Soklové profily vzájemně spojíme Spojkou soklových lišt PV 30. 2) Lepení tepelně izolačních desek A tepelně izolační systém Baumit EPS Lepení desek Baumit EPS-F Desky se kladou na vazbu na sraz bez vyplňování spár. K podkladu se lepí Baumit lepicí stěrkou. Dle rovinnosti podkladu jsou možné dva způsoby: 1) podklad s nerovností max. ± 10 mm/m - na polystyrenové desky se nanáší Baumit lepicí stěrka po obvodě v 2 3 cm vrstvě a uvnitř desky bodově ve 3 místech, 2) rovný podklad (do 5 mm/m) - nanést Baumit lepicí stěrku rovnoměrně po celé ploše (např. ozubeným hladítkem). B tepelně izolační systém Baumit s minerálními deskami s kolmými vlákny Lepení minerálních fasádních desek s kolmými vlákny Desky se kladou na vazbu na sraz bez vyplňování spár. K podkladu (rovinnost s odchylkou max. 5 mm/m) se lepí Baumit ProContact (alt. Baumit lepicí stěrkou), která se nanese rovnoměrně po celé ploše desky (např. ozubeným hladítkem). C tepelně izolační systém Baumit s minerálními deskami s podélnými vlákny Lepení minerálních fasádních desek s podélnými vlákny Desky se kladou na vazbu, na sraz bez vyplňování spár. K podkladu se lepí Baumit lepicí maltou (alt. Baumit lepicí stěrkou). Dle rovinnosti podkladu jsou možné dva způsoby: 1) podklad s nerovností max. ± 10 mm/m - na izolační desky se nanáší Baumit ProContact (Baumit lepicí stěrka) po obvodě v 2 3 cm vrstvě a uvnitř desky bodově ve 3 místech, 2) rovný podklad (do 5 mm/m) - nanést Baumit ProContact (alt. Baumit lepicí stěrku) rovnoněrně po celé ploše (např. ozubeným hladítkem). 3) Vytvoření výztužné armovací vrstvy B tepelně izolační systém Baumit s minerálními deskami s kolmými vlákny Tato vrstva zajišťuje spolupůsobení konečné povrchové úpravy s tepelným izolantem - minerální fasádní deskou s kolmým vláknem a přenáší značná tahová napětí. Před zahájením aplikace se provede kontrola rovinnosti tepelného izolantu, osadí se připojovací okenní a dveřní profily, rohové lišty, doplňková armovací výztuž okenních a dveřních otvorů (viz Specifické detaily provádění). Na tepelně izolační desky se nanese ozubeným hladítkem Baumit ProContact (alt. B. lepicí stěrka), do které se vtlačí vertikálně shora dolů Baumit sklotextilní síťovina (klade se s přesahem min. 100 mm). Pomocí nerezového hladítka se sklotextilní síťovina vtlačí do B. ProContact (alt. B. lepicí stěrky) a pečlivě zahladí. Po zahlazení a stáhnutí přebytečné malty je tloušťka výztužné vrstvy silná cca 3 4 mm.

7 Provádění tepelně izolačních systémů Baumit 4) Osazování hmoždinek A tepelně izolační systém Baumit EPS Osazování hmoždinek Min. 24 hod. po přilepení desek se dodatečně osadí hmoždinky. Počet a druh závisí na jakosti podkladu a musí být stanoveny statickým výpočtem na základě zkouškou zjištěné únosnosti hmoždinek. Hmoždinky musí být kotveny až do nosné konstrukce obvodového pláště. Pozn.: Do porézních materiálů se otvor pro hmoždinky vrtá bez příklepu. Průměr vrtáku je 8 mm. B tepelně izolační systém Baumit s minerálními deskami s kolmými vlákny Tab. č. 1: Osazování hmoždinek I. VARIANTA Po zavadnutí výztužné armovací vrstvy, avšak ještě do čerstvého podkladu (cca po 0,5 hod.), se dodatečně osadí hmoždinky tak, aby talíř hmoždinky byl zapuštěn ve výztužné (armovací) vrstvě. Počet a druh závisí na jakosti podkladu a musí být stanoveny statickým výpočtem na základě zkouškou zjištěné únosnosti hmoždinek. Hmoždinky musí být kotveny až do nosné konstrukce obvodového pláště. II. VARIANTA Min. 24 hod. po přilepení desek se dodatečně osadí hmoždinky. Pro zajištění lepší účinnosti hmoždinek se pod ně vloží roznášecí přídavný izolační talíř T 140. Následně se provede vyrovnávací vrstva - postup jako v odstavci 5C) a poté výztužná vrstva - postup jako v odstavci 6C). Pozn.: Do porézních materiálů se otvor pro hmoždinky vrtá bez příklepu. Průměr vrtáku je 8 mm. Hmoždinka musí být zakotvena minimálně 40 mm v nosné konstrukci. V ploše se zpravidla používají 4 ks hmoždinek na 1 m 2. Na rozích objektu se použijí dodatečně min. 4 hmoždinky na 1 bm ve vzdálenosti 400 mm od rohu. U neomítnutých novostaveb z cihel nepřesahujících výšku 8 m (2 podlaží) není nutné při celoplošném lepení minerálních fasádních desek s kolmými vlákny na dostatečně únosné zdivo používat hmoždinky. C tepelně izolační systém Baumit s minerálními deskami s podélnými vlákny Délka objektu Šířka pruhu (12ks hmoždinek/m 2 ) do 8 m 1,0 m 8 12 m 1,5 m nad 12 m 2,0 m Osazování hmoždinek Po přilepení desek a zatvrdnutí Baumit ProContact (alt. B. lepicí stěrky), min. za 24 hod., se tyto desky dodatečně osadí hmoždinkami - v ploše min. 6 ks/m 2, na nárožích se osadí 12 ks/m 2 v pruzích, jejichž šířka je závislá na délce objektu, dle tabulky č. 1. Poznámka: do porézních materiálů se otvor pro hmoždinky vrtá bez příklepu. 5) Vytvoření vyrovnávací vrstvy B tepelně izolační systém Baumit s minerálními deskami s kolmými vlákny Po osazení hmoždinek (dle varianty I. - viz 4B), nejdříve však po 3 dnech se provede vyrovnávací vrstva z Baumit ProContact (alt. B. lepicí stěrky) lokálně v místě hmoždinek s vložením Baumit sklotextilní síťoviny - velikost přířezů min. 100 x 100 mm - a následně se nechá min. 7 dní zrát. Pozn.: V případě, že se podle výjimky (uvedené v části 4B) vynechají hmoždinky, plní funkci vyrovnávací vrstvy jediná výztužná armovací vrstva. C tepelně izolační systém Baumit s minerálními deskami s podélnými vlákny Po osazení hmoždinek se provede kontrola rovinnosti tepelného izolantu, osadí se okenní a dveřní připojovací profily, rohové lišty, doplňková armovací výztuž okenních a dveřních otvorů, (viz Specifické detaily provádění). Následně se nanese vyrovnávací vrstva z Baumit ProContact (alt. B. lepicí stěrky) plnoplošně v tloušťce min. 2 mm a nechá se minimálně 3 dny vyzrát.

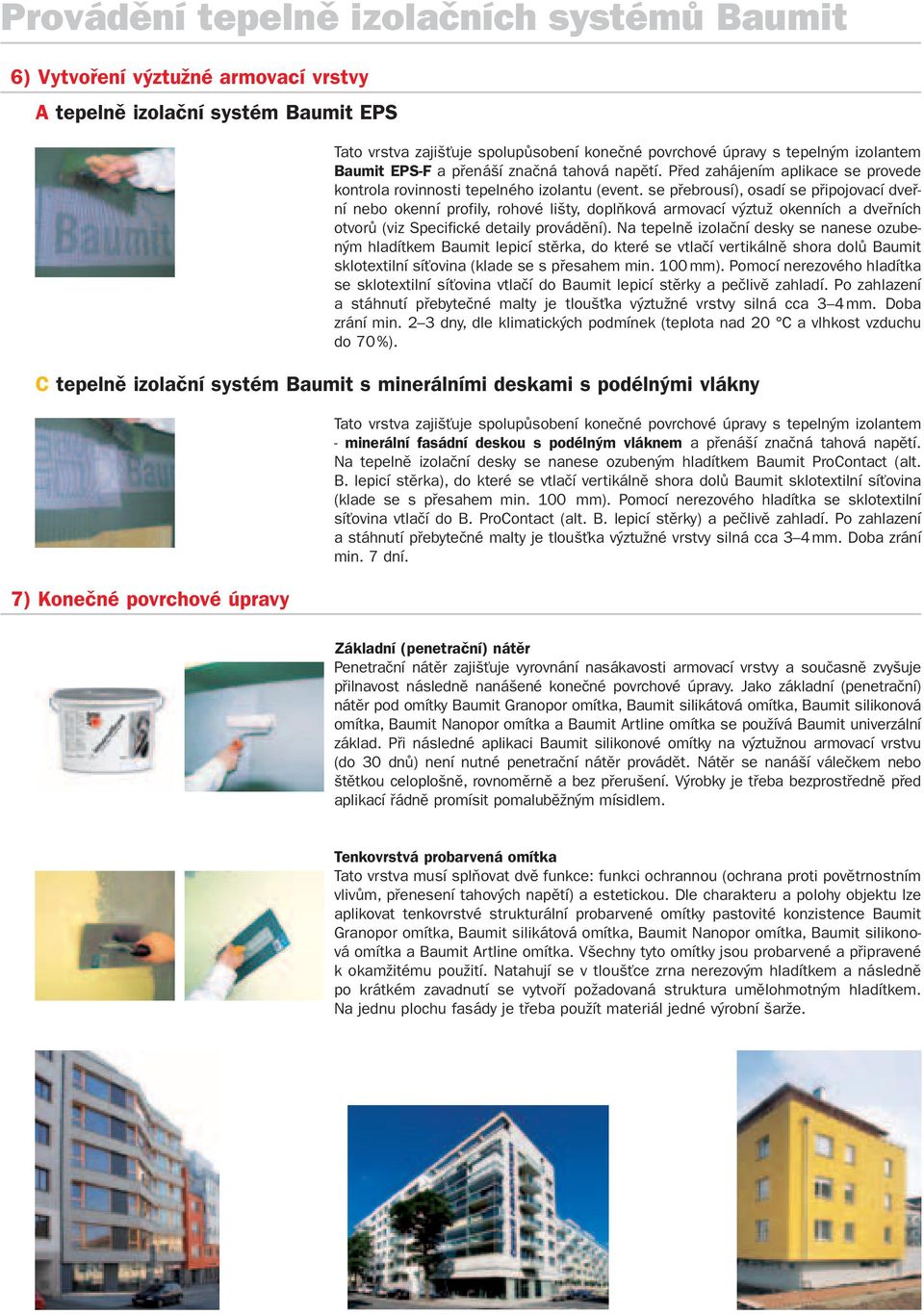

8 Provádění tepelně izolačních systémů Baumit 6) Vytvoření výztužné armovací vrstvy A tepelně izolační systém Baumit EPS Tato vrstva zajišťuje spolupůsobení konečné povrchové úpravy s tepelným izolantem Baumit EPS-F a přenáší značná tahová napětí. Před zahájením aplikace se provede kontrola rovinnosti tepelného izolantu (event. se přebrousí), osadí se připojovací dveřní nebo okenní profily, rohové lišty, doplňková armovací výztuž okenních a dveřních otvorů (viz Specifické detaily provádění). Na tepelně izolační desky se nanese ozubeným hladítkem Baumit lepicí stěrka, do které se vtlačí vertikálně shora dolů Baumit sklotextilní síťovina (klade se s přesahem min. 100 mm). Pomocí nerezového hladítka se sklotextilní síťovina vtlačí do Baumit lepicí stěrky a pečlivě zahladí. Po zahlazení a stáhnutí přebytečné malty je tloušťka výztužné vrstvy silná cca 3 4 mm. Doba zrání min. 2 3 dny, dle klimatických podmínek (teplota nad 20 C a vlhkost vzduchu do 70 %). C tepelně izolační systém Baumit s minerálními deskami s podélnými vlákny 7) Konečné povrchové úpravy Tato vrstva zajišťuje spolupůsobení konečné povrchové úpravy s tepelným izolantem - minerální fasádní deskou s podélným vláknem a přenáší značná tahová napětí. Na tepelně izolační desky se nanese ozubeným hladítkem Baumit ProContact (alt. B. lepicí stěrka), do které se vtlačí vertikálně shora dolů Baumit sklotextilní síťovina (klade se s přesahem min. 100 mm). Pomocí nerezového hladítka se sklotextilní síťovina vtlačí do B. ProContact (alt. B. lepicí stěrky) a pečlivě zahladí. Po zahlazení a stáhnutí přebytečné malty je tloušťka výztužné vrstvy silná cca 3 4 mm. Doba zrání min. 7 dní. Základní (penetrační) nátěr Penetrační nátěr zajišťuje vyrovnání nasákavosti armovací vrstvy a současně zvyšuje přilnavost následně nanášené konečné povrchové úpravy. Jako základní (penetrační) nátěr pod omítky Baumit Granopor omítka, Baumit silikátová omítka, Baumit silikonová omítka, Baumit Nanopor omítka a Baumit Artline omítka se používá Baumit univerzální základ. Při následné aplikaci Baumit silikonové omítky na výztužnou armovací vrstvu (do 30 dnů) není nutné penetrační nátěr provádět. Nátěr se nanáší válečkem nebo štětkou celoplošně, rovnoměrně a bez přerušení. Výrobky je třeba bezprostředně před aplikací řádně promísit pomaluběžným mísidlem. Tenkovrstvá probarvená omítka Tato vrstva musí splňovat dvě funkce: funkci ochrannou (ochrana proti povětrnostním vlivům, přenesení tahových napětí) a estetickou. Dle charakteru a polohy objektu lze aplikovat tenkovrstvé strukturální probarvené omítky pastovité konzistence Baumit Granopor omítka, Baumit silikátová omítka, Baumit Nanopor omítka, Baumit silikonová omítka a Baumit Artline omítka. Všechny tyto omítky jsou probarvené a připravené k okamžitému použití. Natahují se v tloušťce zrna nerezovým hladítkem a následně po krátkém zavadnutí se vytvoří požadovaná struktura umělohmotným hladítkem. Na jednu plochu fasády je třeba použít materiál jedné výrobní šarže.

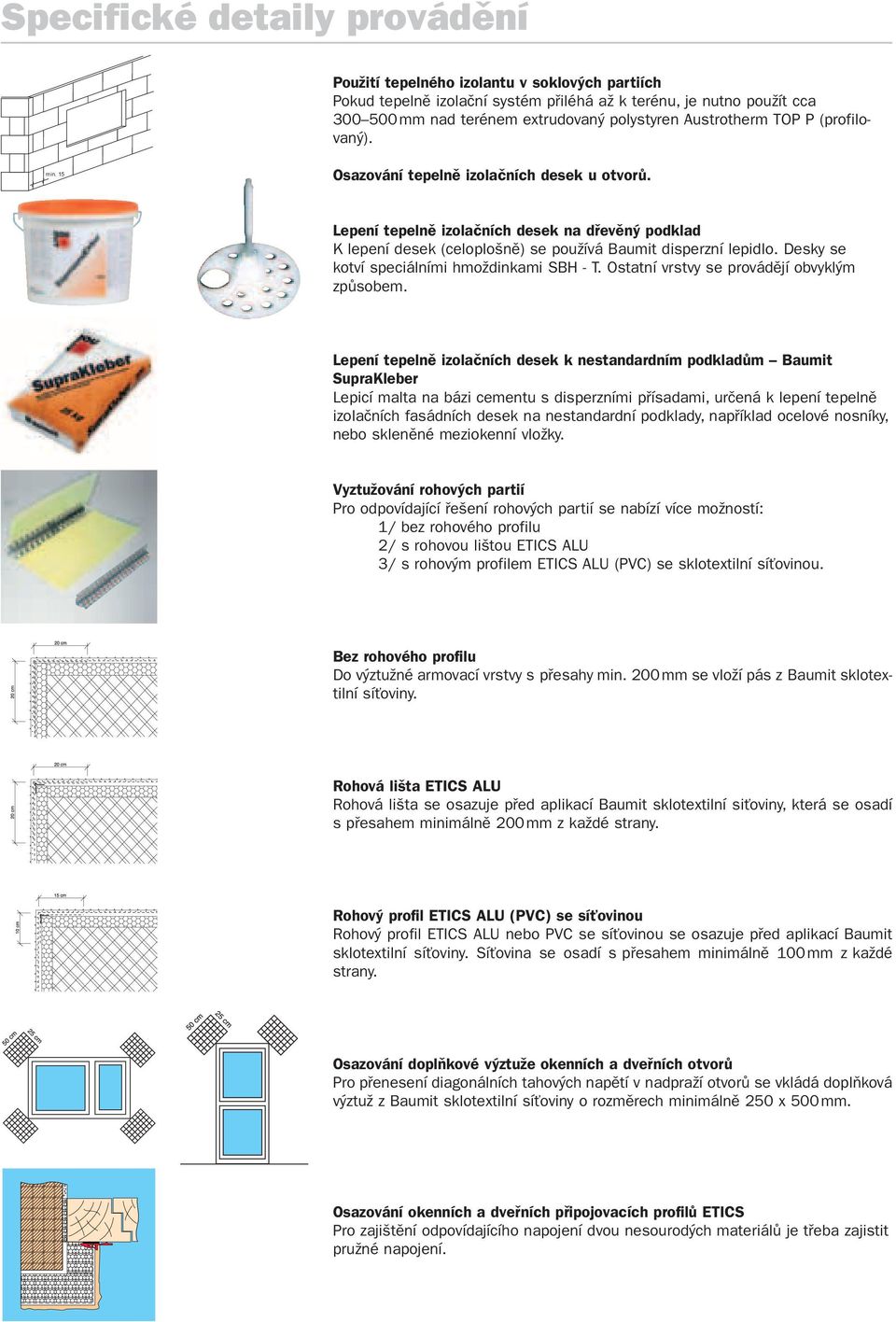

9 Specifické detaily provádění Použití tepelného izolantu v soklových partiích Pokud tepelně izolační systém přiléhá až k terénu, je nutno použít cca mm nad terénem extrudovaný polystyren Austrotherm TOP P (profilovaný). min. 15 Osazování tepelně izolačních desek u otvorů. Obá k1 Kl d í l ý hf ád í hd keps Lepení tepelně izolačních desek na dřevěný podklad K lepení desek (celoplošně) se používá Baumit disperzní lepidlo. Desky se kotví speciálními hmoždinkami SBH - T. Ostatní vrstvy se provádějí obvyklým způsobem. Lepení tepelně izolačních desek k nestandardním podkladům Baumit SupraKleber Lepicí malta na bázi cementu s disperzními přísadami, určená k lepení tepelně izolačních fasádních desek na nestandardní podklady, například ocelové nosníky, nebo skleněné meziokenní vložky. Vyztužování rohových partií Pro odpovídající řešení rohových partií se nabízí více možností: 1/ bez rohového profilu 2/ s rohovou lištou ETICS ALU 3/ s rohovým profilem ETICS ALU (PVC) se sklotextilní síťovinou. Bez rohového profilu Do výztužné armovací vrstvy s přesahy min. 200 mm se vloží pás z Baumit sklotextilní síťoviny. Rohová lišta ETICS ALU Rohová lišta se osazuje před aplikací Baumit sklotextilní siťoviny, která se osadí s přesahem minimálně 200 mm z každé strany. Rohový profil ETICS ALU (PVC) se síťovinou Rohový profil ETICS ALU nebo PVC se síťovinou se osazuje před aplikací Baumit sklotextilní síťoviny. Síťovina se osadí s přesahem minimálně 100 mm z každé strany. Osazování doplňkové výztuže okenních a dveřních otvorů Pro přenesení diagonálních tahových napětí v nadpraží otvorů se vkládá doplňková výztuž z Baumit sklotextilní síťoviny o rozměrech minimálně 250 x 500 mm. ;;;; ;;;;;; ;;;;; ;;;;; ;;;;; ;; ;;;;;;;; ;;;;;;; ;;;;;;; ;;;;;;; ;;;;;;;; ;;;;;;;; ;;;;;;;; ;;;;;;;; Osazování okenních a dveřních připojovacích profilů ETICS Pro zajištění odpovídajícího napojení dvou nesourodých materiálů je třeba zajistit pružné napojení.

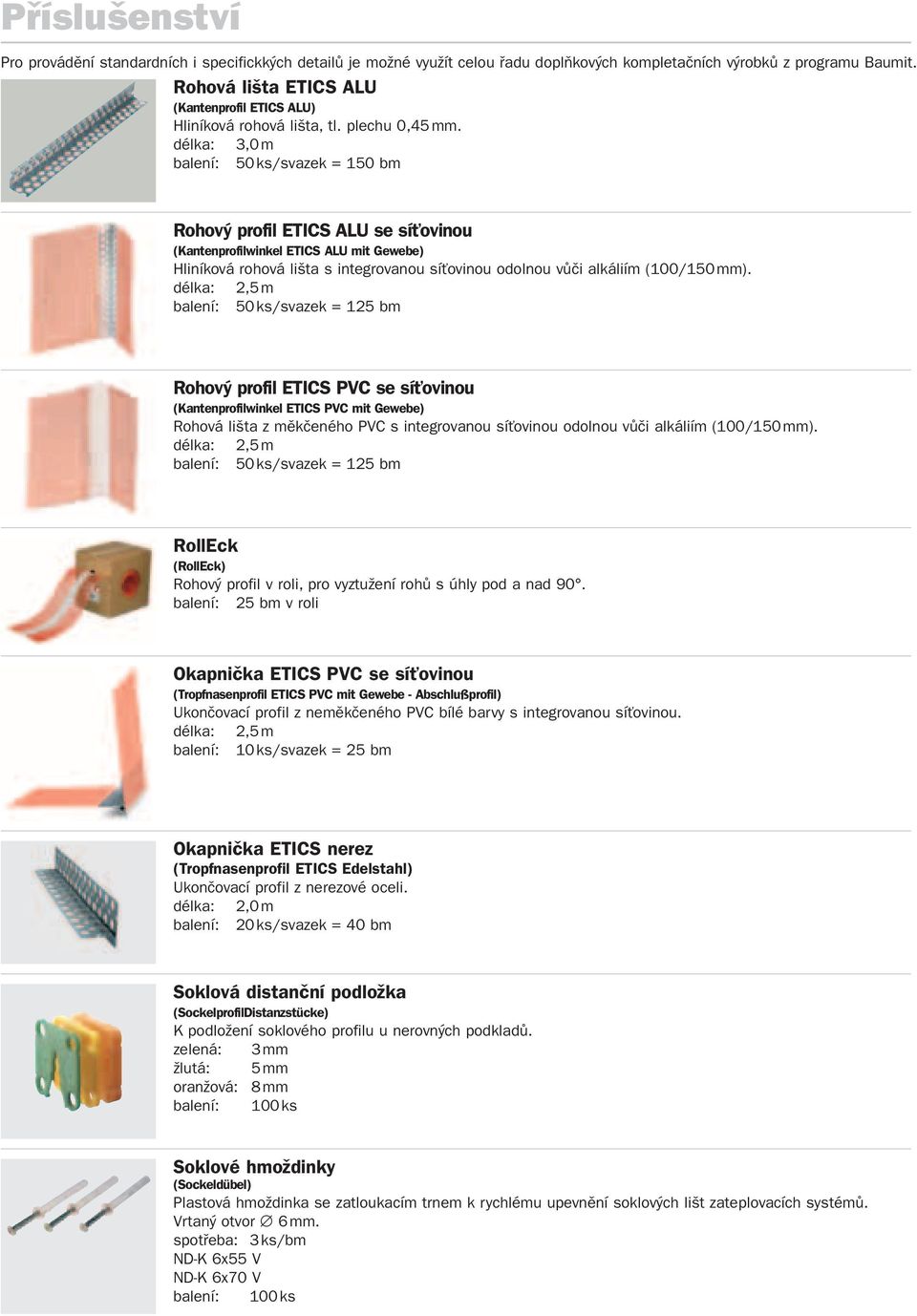

10 Příslušenství Pro provádění standardních i specifickkých detailů je možné využít celou řadu doplňkových kompletačních výrobků z programu Baumit. Rohová lišta ETICS ALU (Kantenprofil ETICS ALU) Hliníková rohová lišta, tl. plechu 0,45 mm. délka: 3,0 m balení: 50 ks/svazek = 150 bm Rohový profil ETICS ALU se síťovinou (Kantenprofilwinkel ETICS ALU mit Gewebe) Hliníková rohová lišta s integrovanou síťovinou odolnou vůči alkáliím (100/150 mm). délka: 2,5 m balení: 50 ks/svazek = 125 bm Rohový profil ETICS PVC se síťovinou (Kantenprofilwinkel ETICS PVC mit Gewebe) Rohová lišta z měkčeného PVC s integrovanou síťovinou odolnou vůči alkáliím (100/150 mm). délka: 2,5 m balení: 50 ks/svazek = 125 bm RollEck (RollEck) Rohový profil v roli, pro vyztužení rohů s úhly pod a nad 90. balení: 25 bm v roli Okapnička ETICS PVC se síťovinou (Tropfnasenprofil ETICS PVC mit Gewebe - Abschlußprofil) Ukončovací profil z neměkčeného PVC bílé barvy s integrovanou síťovinou. délka: 2,5 m balení: 10 ks/svazek = 25 bm Okapnička ETICS nerez (Tropfnasenprofil ETICS Edelstahl) Ukončovací profil z nerezové oceli. délka: 2,0 m balení: 20 ks/svazek = 40 bm Soklová distanční podložka (SockelprofilDistanzstücke) K podložení soklového profilu u nerovných podkladů. zelená: 3 mm žlutá: 5 mm oranžová: 8 mm balení: 100 ks Soklové hmoždinky (Sockeldübel) Plastová hmoždinka se zatloukacím trnem k rychlému upevnění soklových lišt zateplovacích systémů. Vrtaný otvor 6 mm. spotřeba: 3 ks/bm ND-K 6x55 V ND-K 6x70 V balení: 100 ks

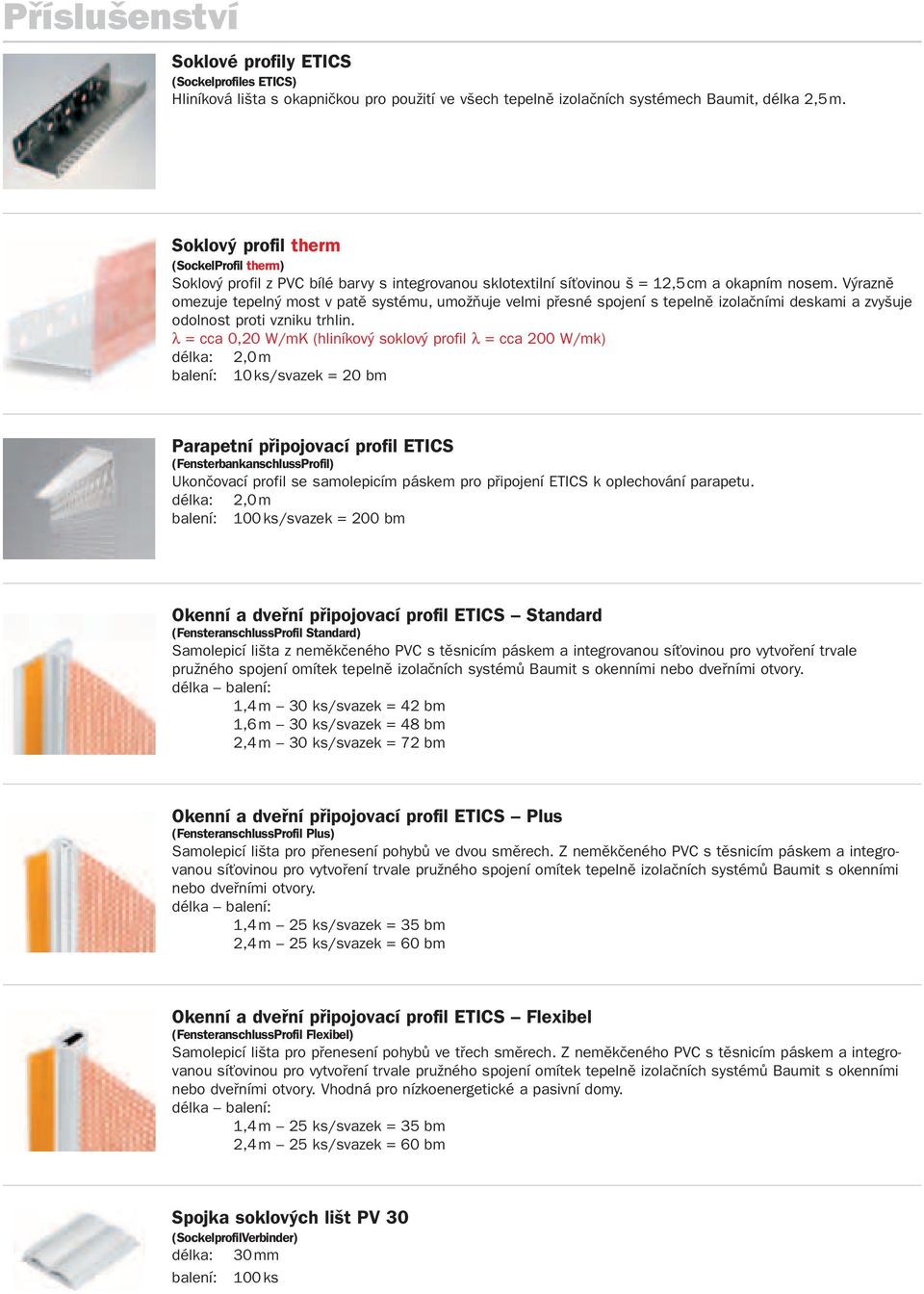

11 Příslušenství Soklové profily ETICS (Sockelprofiles ETICS) Hliníková lišta s okapničkou pro použití ve všech tepelně izolačních systémech Baumit, délka 2,5 m. Soklový profil therm (SockelProfil therm) Soklový profil z PVC bílé barvy s integrovanou sklotextilní síťovinou š = 12,5 cm a okapním nosem. Výrazně omezuje tepelný most v patě systému, umožňuje velmi přesné spojení s tepelně izolačními deskami a zvyšuje odolnost proti vzniku trhlin. λ = cca 0,20 W/mK (hliníkový soklový profil λ = cca 200 W/mk) délka: 2,0 m balení: 10 ks/svazek = 20 bm Parapetní připojovací profil ETICS (FensterbankanschlussProfil) Ukončovací profil se samolepicím páskem pro připojení ETICS k oplechování parapetu. délka: 2,0 m balení: 100 ks/svazek = 200 bm Okenní a dveřní připojovací profil ETICS Standard (FensteranschlussProfil Standard) Samolepicí lišta z neměkčeného PVC s těsnicím páskem a integrovanou síťovinou pro vytvoření trvale pružného spojení omítek tepelně izolačních systémů Baumit s okenními nebo dveřními otvory. délka balení: 1,4 m 30 ks/svazek = 42 bm 1,6 m 30 ks/svazek = 48 bm 2,4 m 30 ks/svazek = 72 bm Okenní a dveřní připojovací profil ETICS Plus (FensteranschlussProfil Plus) Samolepicí lišta pro přenesení pohybů ve dvou směrech. Z neměkčeného PVC s těsnicím páskem a integrovanou síťovinou pro vytvoření trvale pružného spojení omítek tepelně izolačních systémů Baumit s okenními nebo dveřními otvory. délka balení: 1,4 m 25 ks/svazek = 35 bm 2,4 m 25 ks/svazek = 60 bm Okenní a dveřní připojovací profil ETICS Flexibel (FensteranschlussProfil Flexibel) Samolepicí lišta pro přenesení pohybů ve třech směrech. Z neměkčeného PVC s těsnicím páskem a integrovanou síťovinou pro vytvoření trvale pružného spojení omítek tepelně izolačních systémů Baumit s okenními nebo dveřními otvory. Vhodná pro nízkoenergetické a pasivní domy. délka balení: 1,4 m 25 ks/svazek = 35 bm 2,4 m 25 ks/svazek = 60 bm Spojka soklových lišt PV 30 (SockelprofilVerbinder) délka: 30 mm balení: 100 ks

12 Příslušenství Dilatační profil E, V (Dehnfugenprofil E, V) Profily z neměkčeného PVC určené pro optimální řešení dilatační spáry v podélné fasádě a v oblasti nároží. délka: 2,5 m balení: svazek 25 ks / svazek = 62,5 bm Dilatační profil Mini (BewegungsfugenProfil) Dilatační profil s pružným spojem pro přenesení malých pohybových změn do 10 mm, vhodný pro dilataci v ploše i v rozích. délka: 2,0 m balení: 25 ks/svazek = 50 bm Fasádní profily Spirální hmoždinka (SpiralDübel) K upevnění lehkých prvků do izolantu zateplené fasády (domovních čísel, osvětlení, apod. do hmotnosti cca 3 kg na jeden upevňovací bod). Montáž pomocí běžného šroubovacího nástavce TORX T40. balení: 250 ks Těsnicí páska (Fugendichtband) Těsnicí páska k pružnému utěsnění spár tepelně izolačních systémů Baumit. 15/2-6 pro šířku spáry 2-6 mm balení: 18 bm v roli 15/5-12 pro šířku spáry 5-12 mm balení: 9 bm v roli Fasádní okenní profil FA š/t/d: 84/23/2500 mm Fasádní parapetní profil SE š/t/d: 150/80/2500 mm Fasádní okenní profil FB š/t/d: 135/40/2500 mm Fasádní parapetní profil SD š/t/d: 120/65/2500 mm Fasádní okenní profil D š/t/d: 120/30/2500 mm Fasádní parapetní profil SG š/t/d: 35/73/2500 mm Fasádní okenní profil FC š/t/d: 67/29/2500 mm Bosovaný kámen BD-G š/t/d: 500/35/330 mm Ozdobný prvek ZA /t: 300/20 mm Ozdobný prvek ZB /t: 200/60 mm

13 Fasádní profily Fasádní okenní profil FF š/t/d: 155/38/2500 mm Fasádní parapetní profil SH š/t/d: 145/100/2500 mm Fasádní okenní profil FT š/t/d: 68/21/2500 mm Fasádní římsový profil GC š/t/d: 215/160/2500 mm Fasádní okenní profil FU š/t/d: 100/30/2500 mm Fasádní římsový profil GE š/t/d: 250/250/2500 mm Fasádní profil - okenní pásek š/t/d: 40/25/2500 mm Fasádní římsový profil GG š/t/d: 250/200/2500 mm Fasádní okenní profil FO š/t/d: 145/40/2500 mm Uzavírací kámen AA š/t/d: 200/60/205 mm Fasádní okenní profil FP š/t/d: 135/35/2500 mm Uzavírací kámen CB š/t/d: 185/100/205 mm Ozdobný prvek ZF /t: 280/30 mm Bosovaný kámen BD-K š/t/d: 400/35/330 mm Okenní profil š/t/d: 110/30/2500 mm Ostění Roma š/t/d: 200/210/2500 mm Ostění Paris š/t/d: 200/210/2500 mm Ostění Wien š/t/d: 200/210/2500 mm Ostění Praha š/t/d: 200/210/2500 mm Baumit DKF 75 (Baumit Beschichtungsmasse DKF 75) Hmota pro napojování a stěrkování fasádních profilů. balení: 5 kg plastový kbelík

14 Reference Informační servis Baumit: Kolekce barev Baumit ArtLine Kolekce barev colours of more emotion Baumit Colour Design studio Fasády Tepelně izolační systémy Tepelně izolační systém Baumit open a open S Baumit KlebeAnker Komplexní sanace panelových objektů Omítkové systémy Baumit Nanopor omítka a barva Sanační omítkové systémy Baumit Sanova Podlahové potěry Zahradní program Baumit Baumacol Baumit servis: vzorníky barev Baumit barevné odstíny na přání vzorky aplikovaných materiálů sanační analýzy návrh barevného ztvárnění fasád tepelně technické výpočty Váš Baumit poradce: Baumit, spol. s r.o. Průmyslová 1841, Brandýs nad Labem infolinka: , fax: info@baumit.cz Vydání: 05/2009
