1 PŘÍLOHA ODŮVODNĚNÍ ÚZEMNĚ ANALYTICKÉ JEVY NA ÚZEMÍ OBCE ÚJEZDEČEK

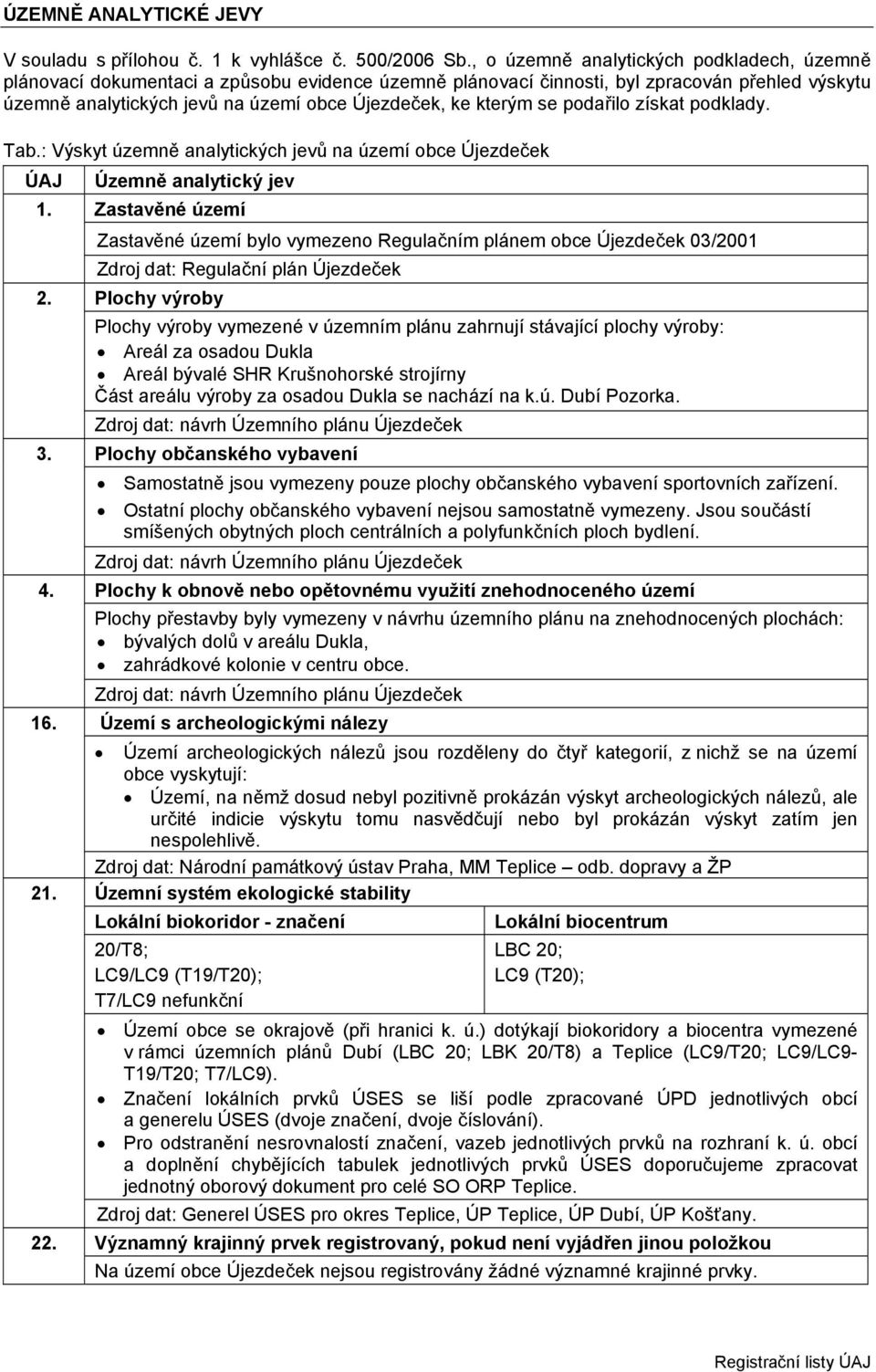

2 ÚZEMNĚ ANALYTICKÉ JEVY V souladu s přílohou č. 1 k vyhlášce č. 500/2006 Sb., o územně analytických podkladech, územně plánovací dokumentaci a způsobu evidence územně plánovací činnosti, byl zpracován přehled výskytu územně analytických jevů na území obce Újezdeček, ke kterým se podařilo získat podklady. Tab.: Výskyt územně analytických jevů na území obce Újezdeček 1. Zastavěné území Zastavěné území bylo vymezeno Regulačním plánem obce Újezdeček 03/2001 Zdroj dat: Regulační plán Újezdeček 2. Plochy výroby Plochy výroby vymezené v územním plánu zahrnují stávající plochy výroby: Areál za osadou Dukla Areál bývalé SHR Krušnohorské strojírny Část areálu výroby za osadou Dukla se nachází na k.ú. Dubí Pozorka. Zdroj dat: návrh Územního plánu Újezdeček 3. Plochy občanského vybavení Samostatně jsou vymezeny pouze plochy občanského vybavení sportovních zařízení. Ostatní plochy občanského vybavení nejsou samostatně vymezeny. Jsou součástí smíšených obytných ploch centrálních a polyfunkčních ploch bydlení. Zdroj dat: návrh Územního plánu Újezdeček 4. Plochy k obnově nebo opětovnému využití znehodnoceného území Plochy přestavby byly vymezeny v návrhu územního plánu na znehodnocených plochách: bývalých dolů v areálu Dukla, zahrádkové kolonie v centru obce. Zdroj dat: návrh Územního plánu Újezdeček 16. Území s archeologickými nálezy Území archeologických nálezů jsou rozděleny do čtyř kategorií, z nichž se na území obce vyskytují: Území, na němž dosud nebyl pozitivně prokázán výskyt archeologických nálezů, ale určité indicie výskytu tomu nasvědčují nebo byl prokázán výskyt zatím jen nespolehlivě. Zdroj dat: Národní památkový ústav Praha, MM Teplice odb. dopravy a ŽP 21. Územní systém ekologické stability Lokální biokoridor - značení 20/T8; LC9/LC9 (T19/T20); T7/LC9 nefunkční Lokální biocentrum LBC 20; LC9 (T20); Území obce se okrajově (při hranici k. ú.) dotýkají biokoridory a biocentra vymezené v rámci územních plánů Dubí (LBC 20; LBK 20/T8) a Teplice (LC9/T20; LC9/LC9- T19/T20; T7/LC9). Značení lokálních prvků ÚSES se liší podle zpracované ÚPD jednotlivých obcí a generelu ÚSES (dvoje značení, dvoje číslování). Pro odstranění nesrovnalostí značení, vazeb jednotlivých prvků na rozhraní k. ú. obcí a doplnění chybějících tabulek jednotlivých prvků ÚSES doporučujeme zpracovat jednotný oborový dokument pro celé SO ORP Teplice. Zdroj dat: Generel ÚSES pro okres Teplice, ÚP Teplice, ÚP Dubí, ÚP Košťany. 22. Významný krajinný prvek registrovaný, pokud není vyjádřen jinou položkou Na území obce Újezdeček nejsou registrovány žádné významné krajinné prvky.

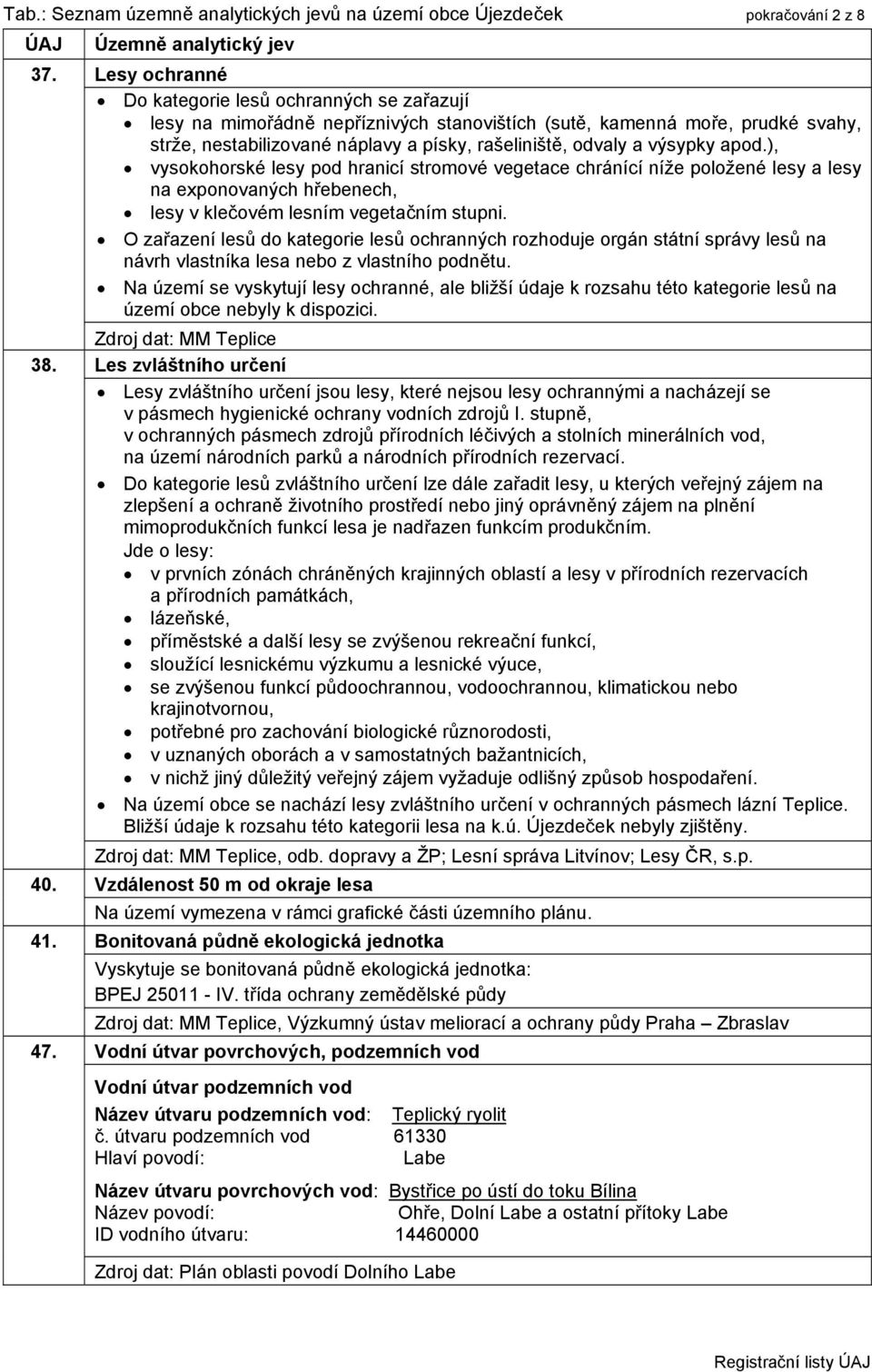

3 Tab.: Seznam územně analytických jevů na území obce Újezdeček pokračování 2 z 8 ÚAJ Územně analytický jev 37. Lesy ochranné Do kategorie lesů ochranných se zařazují lesy na mimořádně nepříznivých stanovištích (sutě, kamenná moře, prudké svahy, strže, nestabilizované náplavy a písky, rašeliniště, odvaly a výsypky apod.), vysokohorské lesy pod hranicí stromové vegetace chránící níže položené lesy a lesy na exponovaných hřebenech, lesy v klečovém lesním vegetačním stupni. O zařazení lesů do kategorie lesů ochranných rozhoduje orgán státní správy lesů na návrh vlastníka lesa nebo z vlastního podnětu. Na území se vyskytují lesy ochranné, ale bližší údaje k rozsahu této kategorie lesů na území obce nebyly k dispozici. Zdroj dat: MM Teplice 38. Les zvláštního určení Lesy zvláštního určení jsou lesy, které nejsou lesy ochrannými a nacházejí se v pásmech hygienické ochrany vodních zdrojů I. stupně, v ochranných pásmech zdrojů přírodních léčivých a stolních minerálních vod, na území národních parků a národních přírodních rezervací. Do kategorie lesů zvláštního určení lze dále zařadit lesy, u kterých veřejný zájem na zlepšení a ochraně životního prostředí nebo jiný oprávněný zájem na plnění mimoprodukčních funkcí lesa je nadřazen funkcím produkčním. Jde o lesy: v prvních zónách chráněných krajinných oblastí a lesy v přírodních rezervacích a přírodních památkách, lázeňské, příměstské a další lesy se zvýšenou rekreační funkcí, sloužící lesnickému výzkumu a lesnické výuce, se zvýšenou funkcí půdoochrannou, vodoochrannou, klimatickou nebo krajinotvornou, potřebné pro zachování biologické různorodosti, v uznaných oborách a v samostatných bažantnicích, v nichž jiný důležitý veřejný zájem vyžaduje odlišný způsob hospodaření. Na území obce se nachází lesy zvláštního určení v ochranných pásmech lázní Teplice. Bližší údaje k rozsahu této kategorii lesa na k.ú. Újezdeček nebyly zjištěny. Zdroj dat: MM Teplice, odb. dopravy a ŽP; Lesní správa Litvínov; Lesy ČR, s.p. 40. Vzdálenost 50 m od okraje lesa Na území vymezena v rámci grafické části územního plánu. 41. Bonitovaná půdně ekologická jednotka Vyskytuje se bonitovaná půdně ekologická jednotka: BPEJ IV. třída ochrany zemědělské půdy Zdroj dat: MM Teplice, Výzkumný ústav meliorací a ochrany půdy Praha Zbraslav 47. Vodní útvar povrchových, podzemních vod Vodní útvar podzemních vod Název útvaru podzemních vod: Teplický ryolit č. útvaru podzemních vod Hlaví povodí: Labe Název útvaru povrchových vod: Bystřice po ústí do toku Bílina Název povodí: Ohře, Dolní Labe a ostatní přítoky Labe ID vodního útvaru: Zdroj dat: Plán oblasti povodí Dolního Labe

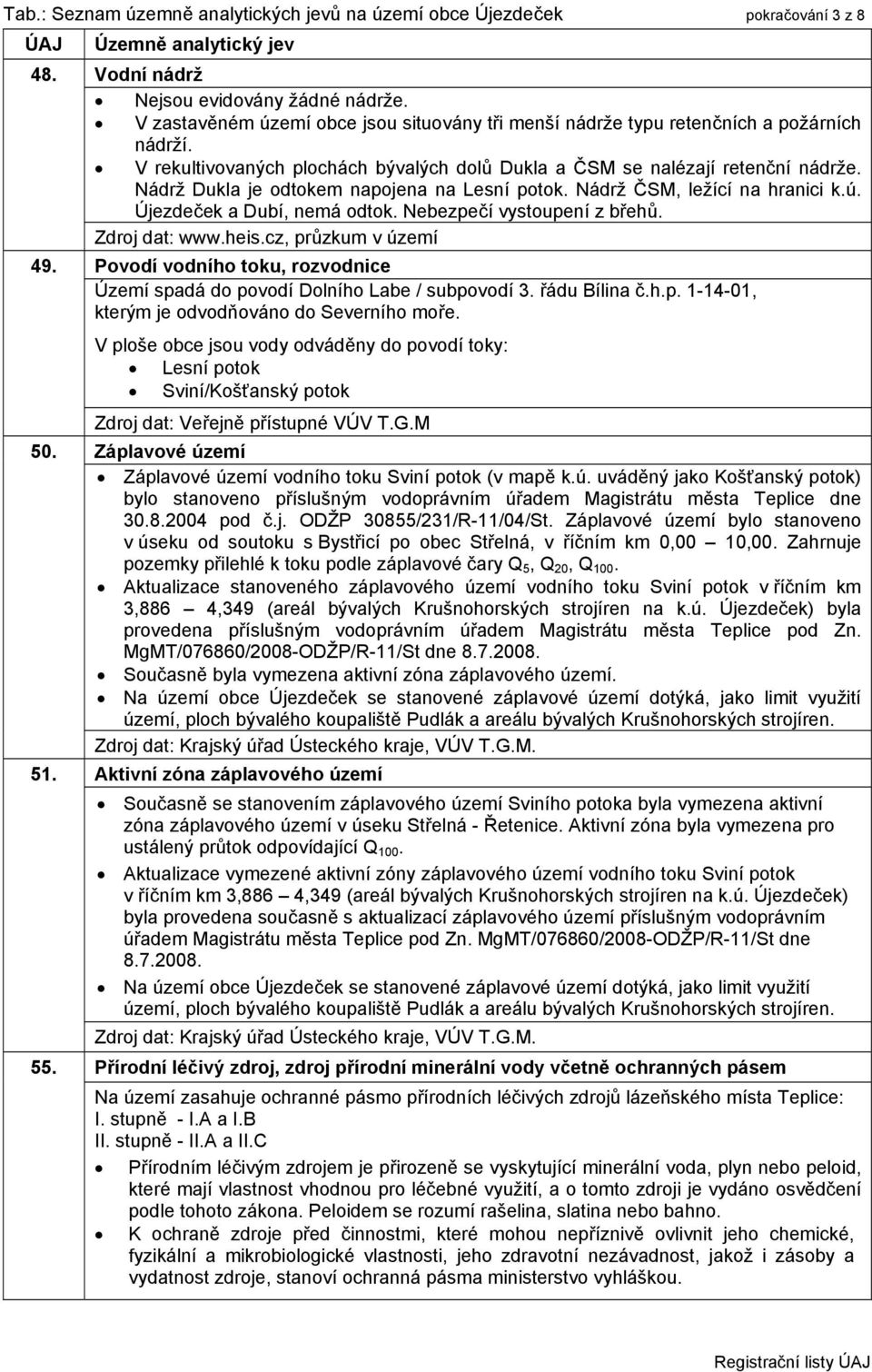

4 Tab.: Seznam územně analytických jevů na území obce Újezdeček pokračování 3 z 8 ÚAJ Územně analytický jev 48. Vodní nádrž Nejsou evidovány žádné nádrže. V zastavěném území obce jsou situovány tři menší nádrže typu retenčních a požárních nádrží. V rekultivovaných plochách bývalých dolů Dukla a ČSM se nalézají retenční nádrže. Nádrž Dukla je odtokem napojena na Lesní potok. Nádrž ČSM, ležící na hranici k.ú. Újezdeček a Dubí, nemá odtok. Nebezpečí vystoupení z břehů. Zdroj dat: průzkum v území 49. Povodí vodního toku, rozvodnice Území spadá do povodí Dolního Labe / subpovodí 3. řádu Bílina č.h.p , kterým je odvodňováno do Severního moře. V ploše obce jsou vody odváděny do povodí toky: Lesní potok Sviní/Košťanský potok Zdroj dat: Veřejně přístupné VÚV T.G.M 50. Záplavové území Záplavové území vodního toku Sviní potok (v mapě k.ú. uváděný jako Košťanský potok) bylo stanoveno příslušným vodoprávním úřadem Magistrátu města Teplice dne pod č.j. ODŽP 30855/231/R-11/04/St. Záplavové území bylo stanoveno v úseku od soutoku s Bystřicí po obec Střelná, v říčním km 0,00 10,00. Zahrnuje pozemky přilehlé k toku podle záplavové čary Q 5, Q 20, Q 100. Aktualizace stanoveného záplavového území vodního toku Sviní potok v říčním km 3,886 4,349 (areál bývalých Krušnohorských strojíren na k.ú. Újezdeček) byla provedena příslušným vodoprávním úřadem Magistrátu města Teplice pod Zn. MgMT/076860/2008-ODŽP/R-11/St dne Současně byla vymezena aktivní zóna záplavového území. Na území obce Újezdeček se stanovené záplavové území dotýká, jako limit využití území, ploch bývalého koupaliště Pudlák a areálu bývalých Krušnohorských strojíren. Zdroj dat: Krajský úřad Ústeckého kraje, VÚV T.G.M. 51. Aktivní zóna záplavového území Současně se stanovením záplavového území Sviního potoka byla vymezena aktivní zóna záplavového území v úseku Střelná - Řetenice. Aktivní zóna byla vymezena pro ustálený průtok odpovídající Q 100. Aktualizace vymezené aktivní zóny záplavového území vodního toku Sviní potok v říčním km 3,886 4,349 (areál bývalých Krušnohorských strojíren na k.ú. Újezdeček) byla provedena současně s aktualizací záplavového území příslušným vodoprávním úřadem Magistrátu města Teplice pod Zn. MgMT/076860/2008-ODŽP/R-11/St dne Na území obce Újezdeček se stanovené záplavové území dotýká, jako limit využití území, ploch bývalého koupaliště Pudlák a areálu bývalých Krušnohorských strojíren. Zdroj dat: Krajský úřad Ústeckého kraje, VÚV T.G.M. 55. Přírodní léčivý zdroj, zdroj přírodní minerální vody včetně ochranných pásem Na území zasahuje ochranné pásmo přírodních léčivých zdrojů lázeňského místa Teplice: I. stupně - I.A a I.B II. stupně - II.A a II.C Přírodním léčivým zdrojem je přirozeně se vyskytující minerální voda, plyn nebo peloid, které mají vlastnost vhodnou pro léčebné využití, a o tomto zdroji je vydáno osvědčení podle tohoto zákona. Peloidem se rozumí rašelina, slatina nebo bahno. K ochraně zdroje před činnostmi, které mohou nepříznivě ovlivnit jeho chemické, fyzikální a mikrobiologické vlastnosti, jeho zdravotní nezávadnost, jakož i zásoby a vydatnost zdroje, stanoví ochranná pásma ministerstvo vyhláškou.

5 Tab.: Seznam územně analytických jevů na území obce Újezdeček pokračování 4 z 8 Návrh ochranného pásma musí vycházet z analýzy rizik ohrožení vydatnosti, jakosti a zdravotní nezávadnosti zdroje. Ochranná pásma se stanoví tak, aby bylo dosaženo sledovaného účelu a oprávněné zájmy právnických a fyzických osob byly na dotčeném území omezeny pouze v míře nezbytně nutné. Ochranná pásma se stanoví zpravidla ve dvou stupních. Ochranné pásmo I. stupně se stanoví pro území zahrnující okolí výstupu zdroje a je vymezeno zpravidla kruhem o poloměru 50 m od zdroje, není-li na základě hydrogeologického šetření stanoveno jinak. Ochranné pásmo II. stupně se stanoví k ochraně zřídelní struktury zdroje, popřípadě infiltračního území zřídelní struktury zdroje nebo jeho části nebo infiltračního území zdroje nebo jeho části. Ochranné pásmo přírodního léčivého zdroje peloidu se stanoví zejména k ochraně hydraulických poměrů zdroje. V ochranném pásmu I. stupně, větší než vymezené kruhem o poloměru 50 m od zdroje, a II. stupně je zakázáno provádět činnosti, které mohou negativně ovlivnit chemické, fyzikální a mikrobiologické vlastnosti zdroje a jeho zdravotní nezávadnost, jakož i zásoby a vydatnost zdroje. Tyto činnosti a termín jejich ukončení v návaznosti na místní geologické podmínky stanoví vyhláška ministerstva, kterou se stanoví ochranné pásmo. Zdroj dat: Ministerstvo zdravotnictví ČR, Český inspektorát lázní a zřídel Praha; 58. Chráněné ložiskové území Těžba na území obce byla ukončena. Chráněné ložiskové území nebylo zjištěno. 60. Ložisko nerostných surovin Těžba na území obce byla ukončena. Ložisko nerostných surovin nebylo zjištěno. 61. Poddolované území Na území obce se vyskytuje poddolované území: Název: Újezdeček 1 - č. registrace 1603, stáří před rokem 1945 Název: Újezdeček 2 - č. registrace 1612, stáří neznámé Název: Újezdeček 3 - č. registrace 1622, stáří před rokem 1945 Z k.ú. Dubí-Pozorka zasahuje na území obce poddolované území: Název: Dubí-Pozorka - č. registrace 1666, stáří před i po roce1945 Z k.ú. Teplice-Řetenice zasahuje na území obce poddolované území: Název: Teplice-Řetenice - č. registrace 1632, stáří neznámé. V takto vymezených územích je třeba při projektování staveb postupovat podle 13 zákona č.62/1988 Sb. (o geologických pracích). 62. Sesuvné území a území jiných geologických rizik Na území obce se vyskytují sesuvy: Lokalita Újezdeček: č. registrace 5995 Stupeň aktivity: potenciální sesuv (aktualizace 1987) Lokalita Újezdeček: č. registrace 5996 Z předaných podkladů nebylo zjištěno umístění ani další informace. Lokalita Teplice: č. registrace 6371 Stupeň aktivity: sesuv aktivní (aktualizace 1997) Zahrnuje částečně plochy tratě č. 132 na k.ú. Újezdeček.

6 Tab.: Seznam územně analytických jevů na území obce Újezdeček pokračování 5 z 8 ÚAJ Územně analytický jev Lokalita Košťany: č. registrace 5987 Stupeň aktivity: sesuv aktivní (aktualizace 1997) Zahrnuje částečně plochy západně od nádrže Dukla na hranici k.ú. Újezdeček a Košťany. 63. Staré důlní dílo Na poddolovaných územích k.ú. Újezdeček se nachází stará důlní díla po těžbě hnědého uhlí. Území byla rekultivována. Evidovaná hlavní důlní díla (dle evidence Ozn. ve výkrese Poddol. území. č. Klíč Název Druh díla Aktualizace Rok ukončení provozu A Herbert II Šachta stol. - do roku 1945 B Herbert I šachta stol. - do roku 1945 C Herbert větrná jáma šachta 1979 neznámé D Herbert 1 šachta stol. - do roku 1945 E Herbert 2 šachta stol. - do roku 1945 F Karel šachta stol. - do roku 1945 G H Karel větrná jáma Karel vodní jáma šachta 1979 neznámé jiné neznámé Hermína šachta 1979 do 19. stol. včetně Anton šachta stol. - do roku 1945 Propad Újezdeček 64. Staré zátěže území a kontaminované plochy jiné 2005 neznámé Byly zjištěny na území bývalého areálu Dukla - dnes firma IMOLA. Zdroj dat: MM Teplice 66. Odval, výsypka, odkaliště, halda Na území je registrována deponie: Druh: odval neidentifikovaný, č. registrace 7013, rok pořízení Technologický objekt zásobování vodou včetně ochranného pásma Technologické objekty zásobování vodou v území nebyly zjištěny. Zdroj dat: PRVK Ústeckého kraje; SČVK, a.s. Teplice; SVS a.s. 68. Vodovodní síť včetně ochranného pásma Obec je zásobována ze skupinového vodovodu Teplice OP-SK-TP.037 vodovodem OP- SK-TP , LT 150. Vodovodní síť obce je propojena s vodovodní sítí města Teplice. Na vodovod je napojeno 100 % obyvatel. Zdroj dat: PRVK Ústeckého kraje; SČVK, a.s. Teplice; SVS a.s. 69. Technologický objekt odvádění a čištění odpadních vod včetně ochranného pásma Na území obce se nenachází čistírna odpadních vod. Splaškové vody z obce jsou odváděny hlavním kanalizačním sběračem A na ČOV Bystřany. Zdroj dat: PRVK Ústeckého kraje; SČVK, a.s. Teplice; SVS a.s.

7 Tab.: Seznam územně analytických jevů na území obce Újezdeček pokračování 6 z Síť kanalizačních stok včetně ochranného pásma Obec Újezdeček má jednotnou kanalizaci K-TP Sestává ze dvou částí napojených na kanalizační sběrač A, s návazností na kanalizační systém města Teplice. Hlavní kanalizační sběrač A DN 600 odvádí odpadní vody z části Teplice Řetenice, Újezdeček a z části Košťan. V návrhu územního plánu je pro rozvojové lokality řešena oddílná kanalizace. Zdroj dat: PRVK Ústeckého kraje; SČVK, a.s. Teplice; SVS a.s. 71. Výrobna elektřiny včetně ochranného pásma Fotovoltaické zdroje Úplné SJZ Název zdroje Druh generátoru Jmenovitý činný výkon E TP 0093 FOT Krušnohorská Fotočlánkový se střídačem 40 kw E TP 0051 FOT FVE Imola Fotočlánkový se střídačem kw E TP 0060 FOT čp. 242 Újezdeček Fotočlánkový se střídačem 4 kw Zdroj dat: IMOLA, s.r.o. Praha; ČEZ Distribuce, a.s. Děčín; 72. Elektrická stanice včetně ochranného pásma Seznam stožárových trafostanic umístěných na území obce Číslo Provozní Provozní Instalovaný Typ stanice Název stanice TS číslo napětí výkon TS 1 TP 1005 Věžová koncová Obec 10 kv 250 kva TS 2 TP 1162 PTS široká Osada Dukla 10 kv 100 kva TS 3 TP 0580 Věžová koncová Kotelna 35 kv/0,4 kv 400 kva TS 4 TP 0154 Zděná vícepodl. Areál 35 kv/0,4 kv 250 kva TS 5 TP 0664 PTS široká Deskform 35 kv/0,4 kv 250 kva TS 6 TP 0742 Zděná Krušnohorské strojírny Zdroj dat: ČEZ Distribuce, a.s. Děčín 73. Nadzemní a podzemní vedení elektrizační soustavy včetně ochranného pásma Územím prochází 1x dvojité nadzemní vedení 110 kv. Toto dvojvedení napájí transformační rozvodny 110 kv/vn v Teplicích a v Oldřichově. V zájmovém území se nachází distribuční síť VN 35 kv a 10 kv tvořená nadzemními vedeními zásobující jednotlivé distribuční transformační stanice. Distribuci elektrické energie ke konečným spotřebitelům zajišťují sítě NN 0,4/0,23 kv, které se nacházejí v zastavěných částech obcí. Jedná se o sítě nadzemní i podzemní. Ochranné pásmo nadzemního vedení je souvislý prostor vymezený svislými rovinami vedenými po obou stranách vedení ve vodorovné vzdálenosti měřené kolmo na vedení, která činí od krajního vodiče vedení na obě jeho strany: u napětí nad 1 kv a do 35 kv včetně pro vodiče bez izolace 7 m pro vodiče s izolací základní 2 m pro závěsná kabelová vedení 1 m u napětí nad 1 kv a do 35 kv včetně pro vodiče bez izolace 12 m pro vodiče s izolací základní 5 m u napětí nad 110 kv do 220 kv včetně 15 m u napětí nad 220 kv do 400 kv včetně 20 m u napětí nad 400 kv 30 m u závěsného kabelového vedení 110 kv 2 m u zařízení vlastní telekomunikační sítě držitele licence 1 m

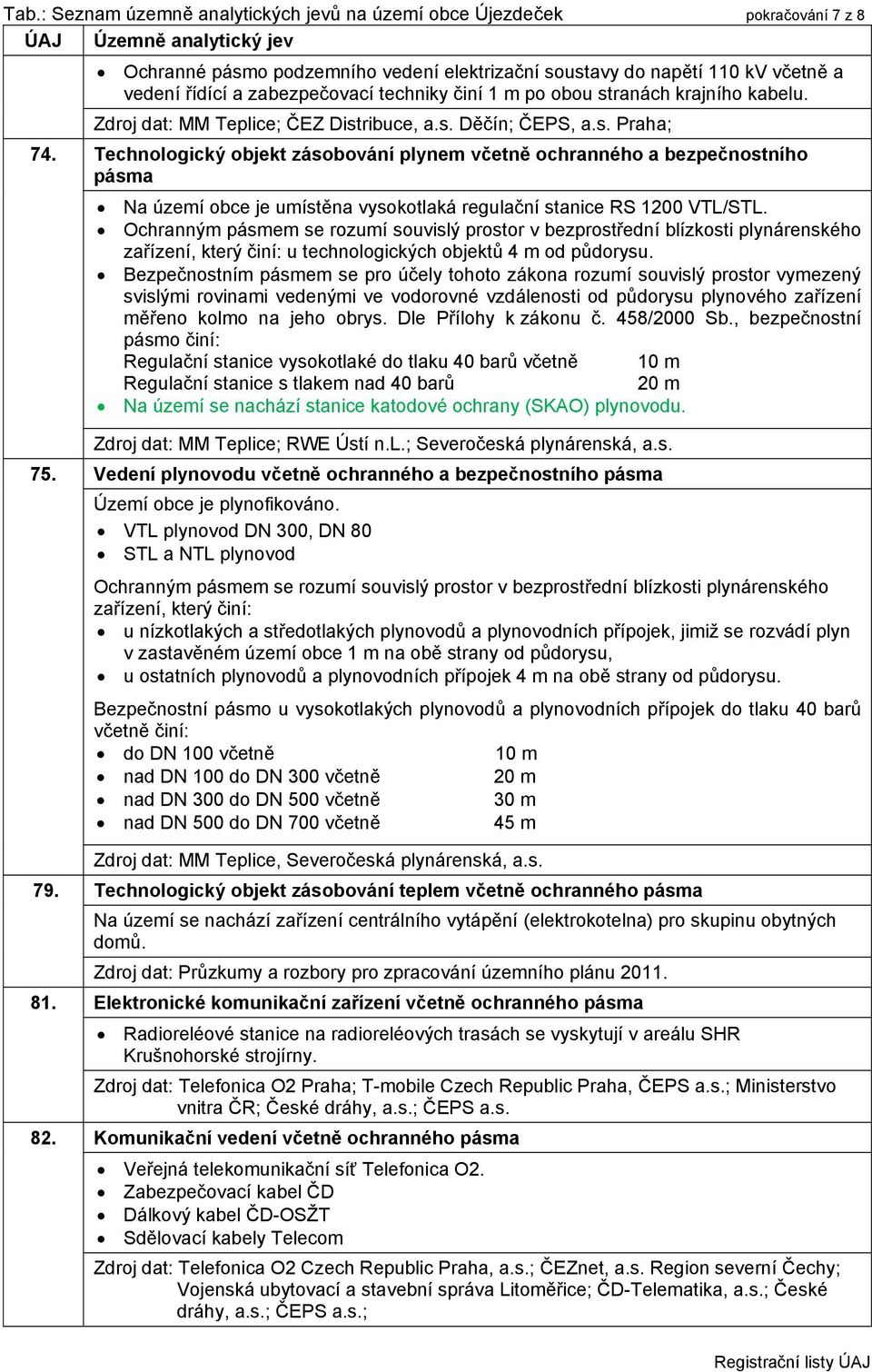

8 Tab.: Seznam územně analytických jevů na území obce Újezdeček pokračování 7 z 8 Ochranné pásmo podzemního vedení elektrizační soustavy do napětí 110 kv včetně a vedení řídící a zabezpečovací techniky činí 1 m po obou stranách krajního kabelu. Zdroj dat: MM Teplice; ČEZ Distribuce, a.s. Děčín; ČEPS, a.s. Praha; 74. Technologický objekt zásobování plynem včetně ochranného a bezpečnostního pásma Na území obce je umístěna vysokotlaká regulační stanice RS 1200 VTL/STL. Ochranným pásmem se rozumí souvislý prostor v bezprostřední blízkosti plynárenského zařízení, který činí: u technologických objektů 4 m od půdorysu. Bezpečnostním pásmem se pro účely tohoto zákona rozumí souvislý prostor vymezený svislými rovinami vedenými ve vodorovné vzdálenosti od půdorysu plynového zařízení měřeno kolmo na jeho obrys. Dle Přílohy k zákonu č. 458/2000 Sb., bezpečnostní pásmo činí: Regulační stanice vysokotlaké do tlaku 40 barů včetně 10 m Regulační stanice s tlakem nad 40 barů 20 m Na území se nachází stanice katodové ochrany (SKAO) plynovodu. Zdroj dat: MM Teplice; RWE Ústí n.l.; Severočeská plynárenská, a.s. 75. Vedení plynovodu včetně ochranného a bezpečnostního pásma Území obce je plynofikováno. VTL plynovod DN 300, DN 80 STL a NTL plynovod Ochranným pásmem se rozumí souvislý prostor v bezprostřední blízkosti plynárenského zařízení, který činí: u nízkotlakých a středotlakých plynovodů a plynovodních přípojek, jimiž se rozvádí plyn v zastavěném území obce 1 m na obě strany od půdorysu, u ostatních plynovodů a plynovodních přípojek 4 m na obě strany od půdorysu. Bezpečnostní pásmo u vysokotlakých plynovodů a plynovodních přípojek do tlaku 40 barů včetně činí: do DN 100 včetně 10 m nad DN 100 do DN 300 včetně 20 m nad DN 300 do DN 500 včetně 30 m nad DN 500 do DN 700 včetně 45 m Zdroj dat: MM Teplice, Severočeská plynárenská, a.s. 79. Technologický objekt zásobování teplem včetně ochranného pásma Na území se nachází zařízení centrálního vytápění (elektrokotelna) pro skupinu obytných domů. Zdroj dat: Průzkumy a rozbory pro zpracování územního plánu Elektronické komunikační zařízení včetně ochranného pásma Radioreléové stanice na radioreléových trasách se vyskytují v areálu SHR Krušnohorské strojírny. Zdroj dat: Telefonica O2 Praha; T-mobile Czech Republic Praha, ČEPS a.s.; Ministerstvo vnitra ČR; České dráhy, a.s.; ČEPS a.s. 82. Komunikační vedení včetně ochranného pásma Veřejná telekomunikační síť Telefonica O2. Zabezpečovací kabel ČD Dálkový kabel ČD-OSŽT Sdělovací kabely Telecom Zdroj dat: Telefonica O2 Czech Republic Praha, a.s.; ČEZnet, a.s. Region severní Čechy; Vojenská ubytovací a stavební správa Litoměřice; ČD-Telematika, a.s.; České dráhy, a.s.; ČEPS a.s.;

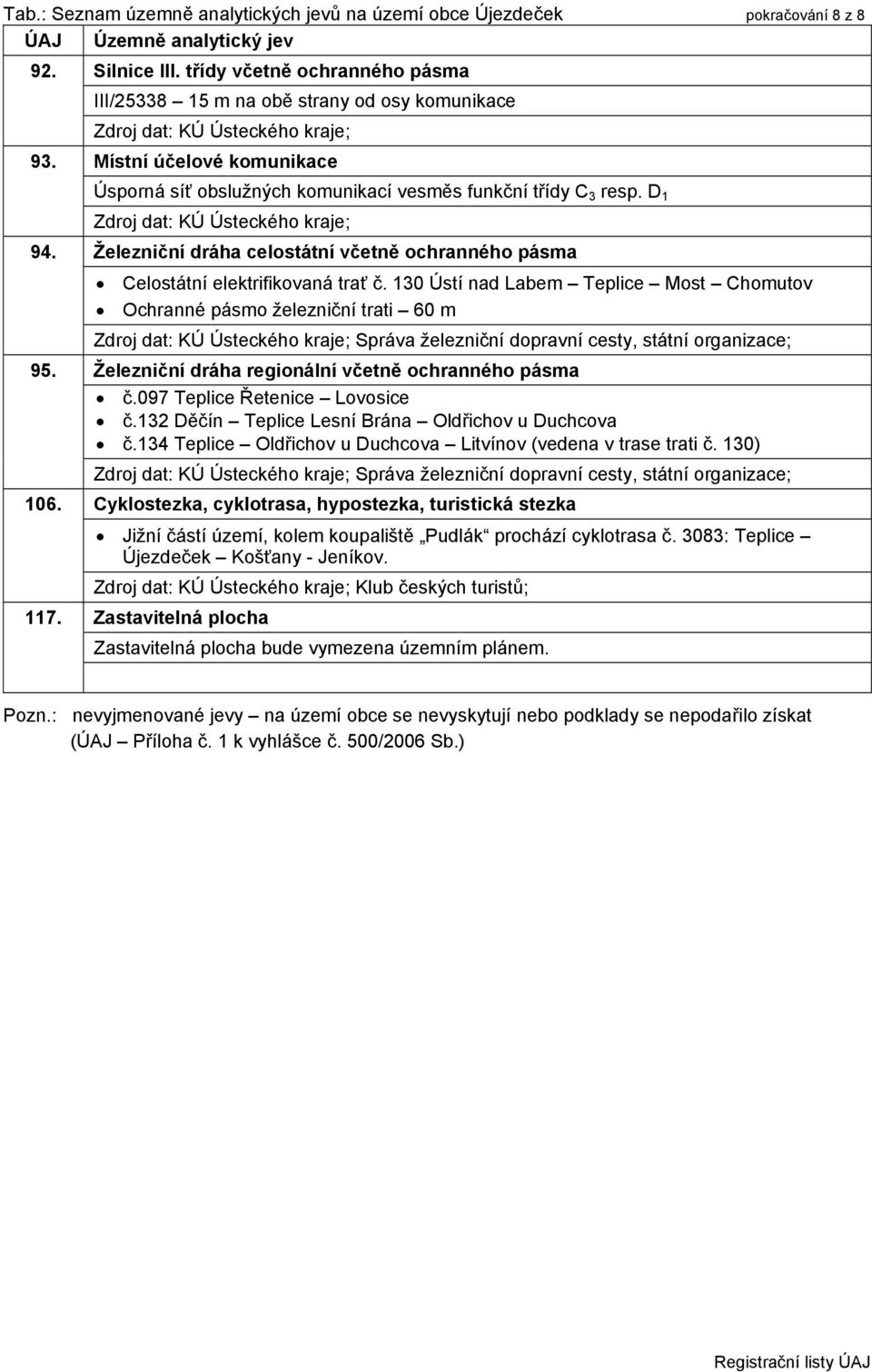

9 Tab.: Seznam územně analytických jevů na území obce Újezdeček pokračování 8 z Silnice III. třídy včetně ochranného pásma III/ m na obě strany od osy komunikace Zdroj dat: KÚ Ústeckého kraje; 93. Místní účelové komunikace Úsporná síť obslužných komunikací vesměs funkční třídy C 3 resp. D 1 Zdroj dat: KÚ Ústeckého kraje; 94. Železniční dráha celostátní včetně ochranného pásma Celostátní elektrifikovaná trať č. 130 Ústí nad Labem Teplice Most Chomutov Ochranné pásmo železniční trati 60 m Zdroj dat: KÚ Ústeckého kraje; Správa železniční dopravní cesty, státní organizace; 95. Železniční dráha regionální včetně ochranného pásma č.097 Teplice Řetenice Lovosice č.132 Děčín Teplice Lesní Brána Oldřichov u Duchcova č.134 Teplice Oldřichov u Duchcova Litvínov (vedena v trase trati č. 130) Zdroj dat: KÚ Ústeckého kraje; Správa železniční dopravní cesty, státní organizace; 106. Cyklostezka, cyklotrasa, hypostezka, turistická stezka Jižní částí území, kolem koupaliště Pudlák prochází cyklotrasa č. 3083: Teplice Újezdeček Košťany - Jeníkov. Zdroj dat: KÚ Ústeckého kraje; Klub českých turistů; 117. Zastavitelná plocha Zastavitelná plocha bude vymezena územním plánem. Pozn.: nevyjmenované jevy na území obce se nevyskytují nebo podklady se nepodařilo získat (ÚAJ Příloha č. 1 k vyhlášce č. 500/2006 Sb.)
