1 Nastavení Linksys PAP2 (sipura) služba Ha-loo Nová Moravo Nastaveni IP adresy Budeme předpokládat, že se zařízení dostalo k nám buď to nové, nebo po kompletním restartu.(pokud tak nebude, provedeme restart! Viz. konec článku) Defaultní IP adresa Linksyse je nastavena na ( ) a je nastavena na automatické přidělovaní IP adres systémem DHCP.Tak že pokud budeme krabičku (linksys) připojovat do routeru s automatickým přidělováním IP adres, můžeme tento odstavec přeskočit..pokud ji připojujeme na příklad přímo do ovislinku, postup je následující:

konec článku) Defaultní IP adresa Linksyse je nastavena na (0.0.0.0) a je nastavena na automatické přidělovaní IP adres systémem DHCP.

2 1) Spojíme krabičku (linksys) síťovým kabelem s ovislinkem. Do ovislinku zapojíme konektor nejspíše do LAN2 a na krabičce do portu ETHERNET 2) Připojíme běžný telefonní přístroj (ten co nám zůstal od telekomu-s tónovou volbou) do krabičky (linksys) zdířky LINE1 3) Zvedneme sluchátko, a bez ohledu co v něm slyšíme, tak vyťukáme na klávesnici ****. Tímto úkonem se dostáváme do ovládacího menu. Ozve se vám anglicky mluvící hlas, který vás přivítá v nastavovacím menu přístroje., tak pokud nejste znalí angličtiny, držte se tohoto návodu. 4) Nastavíme PAP2-EU na použití pevně definované IP adresy: Vyťukejte postupně 101# 0# 1 5) Nyní nastavíme IP adresu na které budeme dále konfigurovat PAP2-EU přes web rozhraní: Vyťukejte postupně 111# 172*16*2*99# 1 (172*16*2*99 je příklad IP adresy, zadáte místo toho adresu, kterou jste dostali při připojení, popřípadě, kterou jste dostali při zřizovaní služby VoIP telefonie) 6) Zavěsíte sluchátko. Jako kontrolu nastavení můžete provést toto: zvednout sluchátko a vyťukat **** 110#. Bude Vám sdělena vaše nová IP adresa (v anglickém jazyce).pokud souhlasí, zavěste a postupujte dále v návodu Konfigurace Spustíme internetový prohlížeč a zadáme do něj výše nastavenou adresu: Zobrazí se vám úvodní obrazovka s tímto menu: Klikneme na Admin Login Po přepnutí by mělo menu vypadat takto:

LINE1 3) Zvedneme sluchátko, a bez ohledu co v něm slyšíme, tak vyťukáme na klávesnici ****. Tímto úkonem se dostáváme do ovládacího menu.

3 Pro nakonfigurování IP adresy je třeba kliknout na záložku "System" Static IP: vaše IP adresa přidělena pro VoIP (byla už nastavena pomocí telefonu) NetMask: vaše maska podsítě přidělená pro VoIP Gateway: Výchozí brána přidělena pro VoIP Primary DNS: Secondary DNS : Nastavení uložíte kliknutím na tlačítko "Save Settings". Tímto je ukončena konfigurace. Pro nakonfigurování telefonní linky je třeba kliknout na záložku "Line 1" (případně Line 2 pro linku druhou, u linky druhé bude SIP Port: 5061) a v této části nastavíte parametry takto:

1 Secondary DNS : 62.240.161.227 Nastavení uložíte kliknutím na tlačítko "Save Settings". Tímto je ukončena konfigurace.

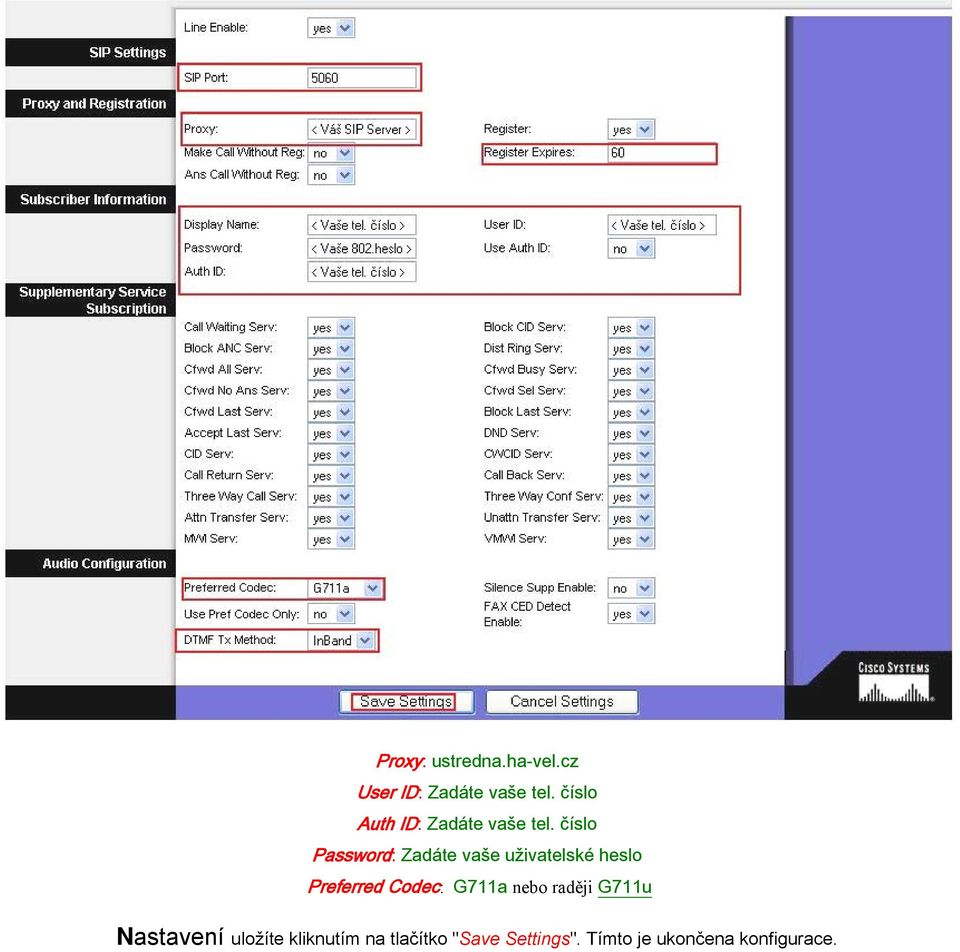

4 Proxy: ustredna.ha-vel.cz User ID: Zadáte vaše tel. číslo Auth ID: Zadáte vaše tel. číslo Password: Zadáte vaše uživatelské heslo Preferred Codec: G711a nebo raději G711u Nastavení uložíte kliknutím na tlačítko "Save Settings". Tímto je ukončena konfigurace.

5 Doplňující nastavení: Změna Dial planu pro české poskytovatele VoIP služeb v sekci Line1, Dial plan : (112 15x 11[0-1,3-9]x 1[0,2-4,6-9]xx [2-9]xxxxxxxxS0 00[1-9]xx.) Názorná ukázka : Eliminace ECHA Nastavení uložíte kliknutím na tlačítko "Save Settings". Sekce Regional,Miscellaneous, FXS Port Input Gain, FXS Port Output Gain. Při zvětšení hodnoty z mínus X na mínus větší. Čili když je hodnota -3 můžete vyzkoušet -6 či jiné mínus číslo. Echo by se mělo ztratit. Pokud ECHO zůstane, je třeba experimentovat s touto hodnotou, u každého zákazníka může být jiná. Názorná ukázka :

Sekce Regional,Miscellaneous, FXS Port Input Gain, FXS Port Output Gain. Při zvětšení hodnoty z mínus X na mínus větší.

6 České oznamovací tóny sekce Voice, Regional a nastavit : Dial Tone : 425@-10;30(0.33/0.33/1,0.66/0.66/1) Busy Tone : 425@-10;10(0.33/0.33/1) Ring Back Tone : 425@-10;60(1/4/1) Názorná ukázka : Nastavení uložíte kliknutím na tlačítko "Save Settings".

7 Pokud nastavení proběhlo podle návodu správně, na Linksysu by měli svítit 3 modré diody (pokud máte nastavenou i Line2, tak všechny 4 diody) Pozn.: diody Line1 a Line2 nedetekuji připojení tel. přístroje, ale funkčnost služby. Pokud nepojede internet, nebudou svítit!!! Pokud na diody nevidíte, nevadí. Stačí zvednout sluchátko, a pokud uslyšíte oznamovací tón, služba funguje. Pokud bude sluchátko hluché, není služba v provozu. Důležité: Pokud nejede internet, nejede i telefon. Proto i kvalita hovoru je závislá na kvalitním připojení.!!! Důležité informace pro zákazníka: Kontrolu zařízení můžete provést echotest tak, že ze svého telefonního přístroje vytočíte číslo 10, po chvíli by se měl ozvat záznamový hlas, který vás navede. SIPURA obecně Dva telefony pararelně zvládne bez problémů. Resetování uživ. voleb SIPURY přes tel přistroj : **** po dostáni se do MENU navolit # Resetování SIPURY do DEFAULTNIHO nastavení : **** po dostáni se do MENU navolit # dále 1 # A zavěšte telefon!!! Nedopočujeme použivát SIPURU a na PC software k telefonování zároveň. Jelikož by služba nemusela fungovat správně.

Pokud bude sluchátko hluché, není služba v provozu. Důležité: Pokud nejede internet, nejede i telefon. Proto i kvalita hovoru je závislá na kvalitním připojení.
