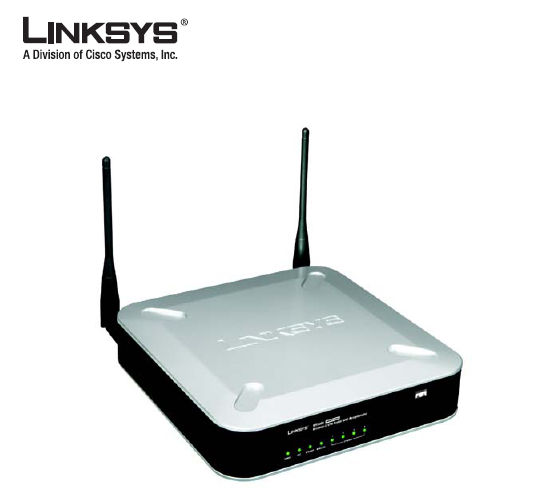

1 Balení obsahuje: Bezdrátový-G VPN Router s zesilovačem dosahu Instalační CD-ROM Uživatelskou příručku na CD-ROMu Síťová kabel Síťový napájecí adapter Rychlý průvodce instalací Registrační kartu

2 Jsou dva způsoby jak nakonfigurovat Router. Vyberte si prosím jednu z následujících možností: Spusťte instalační CD-ROM Je to námi doporučovaný způsob jak nainstalovat Router. Vložte CD-ROM do CD-ROM mechaniky a postupujte podle instrukcí na obrazovce. Použije Rychlého průvodce instalací Je-li to vaším přáním, můžete použít utilitu Routeru založenou na internetu k instalaci Routeru. Postupte do kroku 1, a dále postupujte podle instrukcí Rychlého průvodce. 1. Připojení Routeru a. Ještě před tím, než začnete, ujistěte se, že znáte specifické informace o svém internetovém připojení. Tyto informace vám pravděpodobně předal váš technik, který vám instaloval váš širokopásmové připojení. Pokud ne, můžete zavolat správci vašeho připojení a požádat o tyto informace. b. Dále se ujistěte, že všechno vaše internetové zařízení je vypnuto od zdroje napájení, jmenovitě Router, Počítač(e), kabely nebo DLS modem. c. Zapojte jeden z konců síťového kabelu do jednoho z portů na zadní straně Routeru označených 1-4 a druhý konec síťového kabelu do portu síťové karty na vašem počítači. d. Tento krok zopakujte pro připojení dalších počítačů, switchů a jiných síťových zařízení k Routeru. e. Připojte jiný síťový kabel z vašeho modemu do zdířky Internetového portu na zadní straně panelu Routeru. f. Zapojte modem do sítě napájení. g. Připojte síťový napájecí adapter do zdířky síťového portu a jeho druhý konec zapojte do elektrické zásuvky h. LED diody indikující nápájení a internet na přední straně panelu by měli svítit zeleně ve chvíli, kdy připojíte adapter. i. Zapněte počítače j. Hardwarová instalace Routeru je nyní kompletní Přejděte na krok 2 DŮLEŽITÉ UPOZORNĚNÍ : Ujistěte se, že používáte napájecí adaptér, který byl dodán společně s Routerem. Použití jiného adapteru by mohlo Router poškodit.

Použije Rychlého průvodce instalací Je-li to vaším přáním, můžete použít utilitu Routeru založenou na internetu k instalaci Routeru.

3 2. Konfigurace PC Pro Windows 98, Me, 2000 a XP s výchozím nastavením vzhledu, doporučujeme uživatelskou příručku na instalačním CD-ROMu nebo vaší dokumentaci k Windows. Následující instrukce aplikujte pouze na Windows 2000 nebo XP s výchozím nastavením vzhledu (ve kterém vypadají ikony a menu vypadají jako v předešlých verzích Windows. a. Klikněte na tlačítko Start. Zvolte Ovládací Panely a dvojklikem spusťte ikonu Síťová připojení. b. Zvolte ikonu Místní připojení k síti příslušné síťové karty (obvykle první ze seznamu připojení) Dvojklikem otevřete ikonu. V další nabídce zvolte Vlastnosti. c. Ujistěte se, že okénko vedle TCP/IP internet protokolu je zaškrtnuté. Zvýrazněte TCP/IP internet protokol klikem myši a klikněte na tlačítko vlastností d. Zvolte Získat IP adresu automaticky. Jakmile se tak stane, klikněte na OK.. Opět klikněte na OK k ukončení konfigurace PC, poté restartujte PC. Přejděte na krok 3 Poznámka: Před nastvováním Routeru se ujistěte, že vaše počítače jsou nakonfigurovány na Získávání IP adresy automaticky z Routeru 3. Konfigurace Routeru Tyto instrukce vám ukáží jak správně nakonfigurovat Router. Jediné co potřebujete ke konfigurace je PC, které už jste nastavili. a. Otevřete váš internetový prohlížeč. Zadejte do pole pro zadávání adres. Poté zmáčkněte klávesu enter. b. Objeví se obrazovka s požadavkem hesla. Zadejte výchozí uživatelské jméno a heslo, admin, vše malými písmeny. (Pro zvýšenou bezpečnost si můžete později změnit heslo při používání Administrátorského účtu). Poté klikněte na OK. c. Objeví se aplikace s nastavovací tabulkou. Pokud je pro vaše ISP (obvykle kabelová ISP) žádoucí vyplnit hostitelské jméno a jméno domény, a dále MTU a MTU velikost, učiňte tak, jinak nechte výchozí nastavení. d. Pro druh nastavení Konfigurace je zde nabídka z pěti typů připojení ve výběrovém menu. Každá z nabídek bude jiná v závislosti na tom, jaký typ připojení zvolíte.

Zvolte Ovládací Panely a dvojklikem spusťte ikonu Síťová připojení. b. Zvolte ikonu Místní připojení k síti příslušné síťové karty (obvykle první ze seznamu připojení) Dvojklikem otevřete ikonu.

4 e. Typy internetového připojení I. Automatická konfigurace DHCP : Jste-li připojení skrze DHCP nebo dynamickou IP adresu z vašeho ISP, nechte toto nastavení II. Statická IP adresa Pokud vám váš ISP přidělil statickou IP adresu, vyberte z menu Statickou IP adresu. Doplňte internetovou IP adresu, Masku podsítě, Výchozí bránu, a pole pro DNS. III. PPPoE Jste-li připojování skrze PPPoE, zvolte tuto možnost. Doplňte Uživatelské jméno a Heslo. IV. PPTP PPTP je služba používána pouze v Evropě. Pokud tuto službu používáte ověřte si nezbytné informace pro nastavení u vašeho ISP. V. L2TP L2TP je používáno převážně v Evropě. Pokud tuto službu používáte ověřte si nezbytné informace pro nastavení u vašeho ISP. f. Pokud jste hotovi ze zadáváním vašeho nastavení internetového připojení, klikněte na tlačítko Uložit nastavení k uložení těchto změn g. K nakonfigurování vašeho Routeru pro bezdrátové připojení k internetu, zvolte Základní bezdrátové nastavení h. Zvolte Nastavení módu bezdrátového internetu: VI. Smíšený Pokud máte zařízení Bezdrátové-G i b ve vaší síťi, pak ponechte výchozí nastavení (Smíšený) VII. G-Only(pouze) - Pokud máte ve své síti pouze zařízení Bezdrátové-G zvolte G-Only. VIII. B-Only(pouze) Pokud máte ve své síti pouze zařízení Bezdrátové-B zvolte B-Only. IX. Vyřadit pokud chcete vyřadit bezdrátové připojování zvolte Vyřadit i. Jméno bezdrátového síťového připojení(ssid). Vložte jméno připojení, které používají vaše zařízení v síti. j. TX omezení rychlosti. Zvolte rychlost datového přenosu vzhledem k rychlosti vaší bezdrátové rychlosti. k. Bezdrátové SSID vysílání. Ve chvíli kdy klienti bezdrátového připojení budou zjišťovat místní připojení k síti k spojení se s ní, objeví SSID vysílání Routeru. Pro vysílání SSID Routeru nechte výchozí nastavení (Povolit). Pokud nechcete vysílat SSID Routeru zvolte Zakázat. l. WMM. K povolení Wi-Fi multimedií zvolte WMM. m. Bezdrátový kanál. Zvolte kanál k používání vašich bezdrátových síťových zařízení. n. Změňte toto nastavení jak je předepsáno zde a klikněte na tlačítko Uložit nastavení. o. Restartujte váš počítač. p. Otestujte vaše nastavení otevřením webového prohlížeče a zadáním adresy: Gratulujeme! Instalace vašeho Bezdrátového-G VPN Routeru je kompletní. Poznámka: Pro pokročilejší nastavení a bezpečnostních možností doporučujeme použít Uživatelskou příručku na Instalačním CD-ROMu

PPPoE Jste-li připojování skrze PPPoE, zvolte tuto možnost. Doplňte Uživatelské jméno a Heslo. IV. PPTP PPTP je služba používána pouze v Evropě.

5 Kontakt na Linksys technickou podporu v češtině: Technická podpora Linksys support.cz@linksys.com Telefon: , Po-Pá v hod. 9:00 17:00
