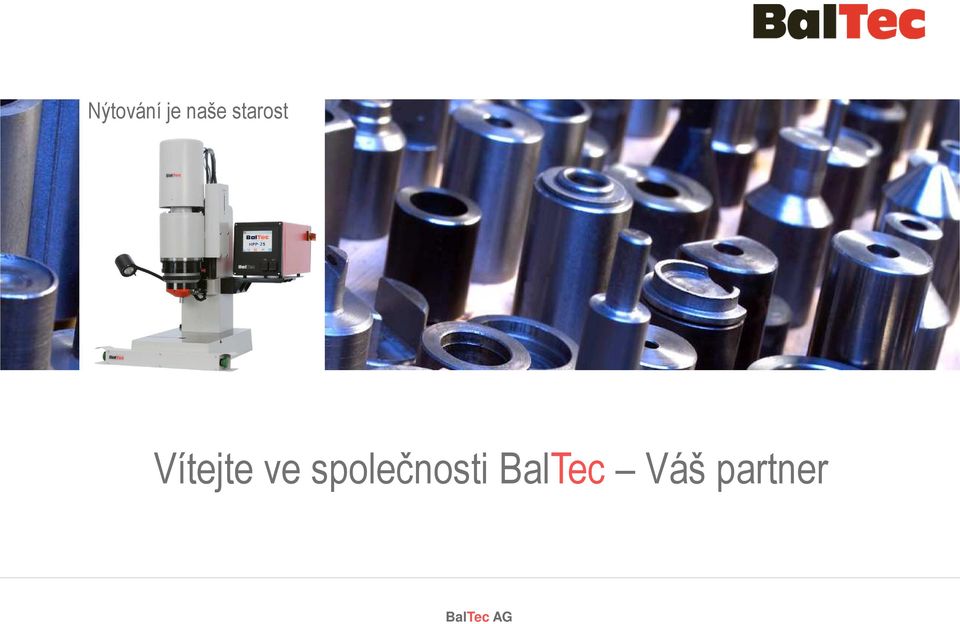

1 Technik, Nýtování Lenkungs-Technologie je die naše verbindet starost Lenkungs-Technologie durch BalTec hergestellt durch BalTec hergestellt Willkommen bei BalTec Ihrem globalen Partner Vítejte ve společnosti BalTec Váš partner BalTec AG

2 Historie 1835 Založení společnosti Bräcker jako rodinného podniku 1968 Bräcker zahajuje výrobu radiálních nýtovacích strojů 1983 Vznik společnosti BalTec Maschinenbau AG, MBO ze společnosti Bräcker 1990 Převzat panem Fritzem Böschem(od 1997 jako součást spol. Feintool) 1998 Na trhu se objevuje první řízení nýtovacího procesu (STF-1) 2000 Na trhu se objevuje CNC radiální nýtovací stroj 2005 Výroba nýtovacího stroje 2010 Trhu je představeno řízení HPP-25, 4. generace řízení 2011 Odkoupen od spol. Feintool skupinou švýcarských investorů 2013 Výročí 30 let BalTecu / vyrobeno přes nýtovacích strojů BalTec AG 1

3 Kde nás najdete: Dceřinné společnosti: Zastoupení v: Švýcarsko Centrála a výrobní základna BalTec Maschinenbau AG, Pfäffikon Austrálie Belgie Bělorusko Bulharsko Česká republika Čína Dánsko Egypt Estonsko Filipíny Finsko Chorvatsko Indie Indonésie Írán Francie BalTec France, Bondoufle Velká Británie BalTec UK, Reading USA BalTec Corporation, Canonsburg Brazílie BalTec do Brasil, Sao Paolo BalTec AG Irsko Itálie Japonsko JAR Kanada Kolumbie Korea Litva Lotyšsko Lucembursko Maďarsko Malajsie Mexiko Německo Nizozemsko Norsko Polsko Portugalsko Rakousko Rumunsko Rusko Singapur Slovensko Slovinsko Španělsko Švédsko Thajsko Turecko Ukrajina 2

4 BalTec v pohybu Nejpropracovanější spoje pro pohyblivé závěsy BalTec AG 3

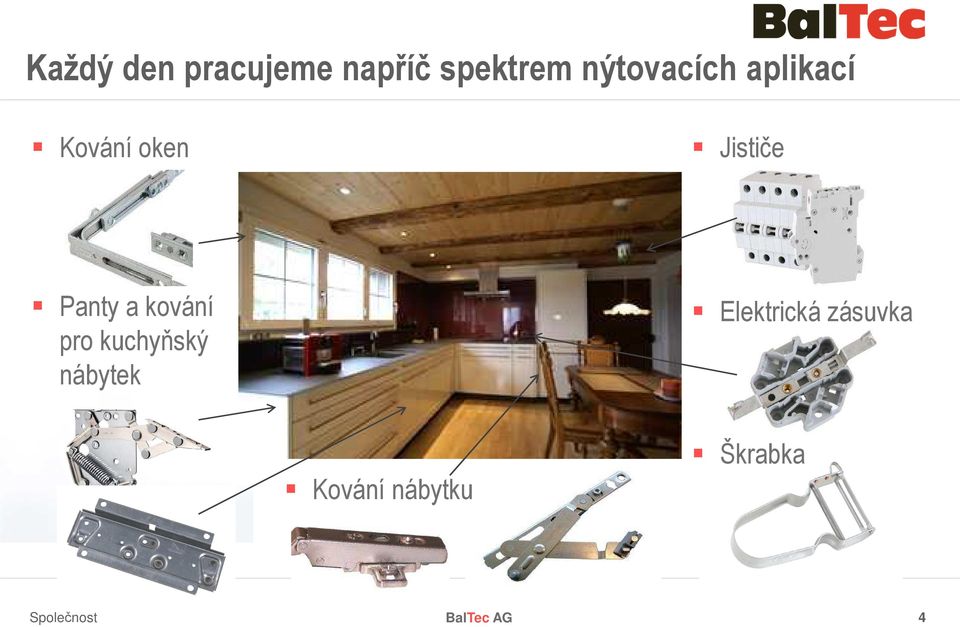

5 Každý den pracujeme napříč spektrem nýtovacích aplikací Kování oken Jističe Panty a kování pro kuchyňský nábytek Elektrická zásuvka Kování nábytku Škrabka BalTec AG 4

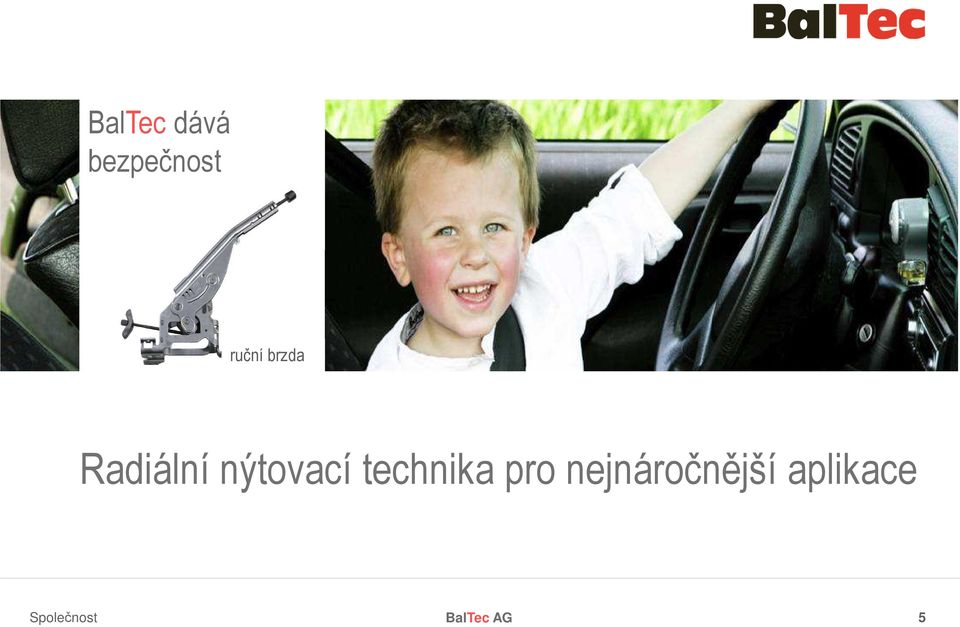

6 BalTec dává bezpečnost security ruční brzda Radiální nýtovací technika pro nejnáročnější aplikace BalTec AG 5

7 Automotive aplikace ŘÍZENÍ BEZPEČNOST POHYBLIVÉ PRVKY INTERIÉR BalTec AG 6

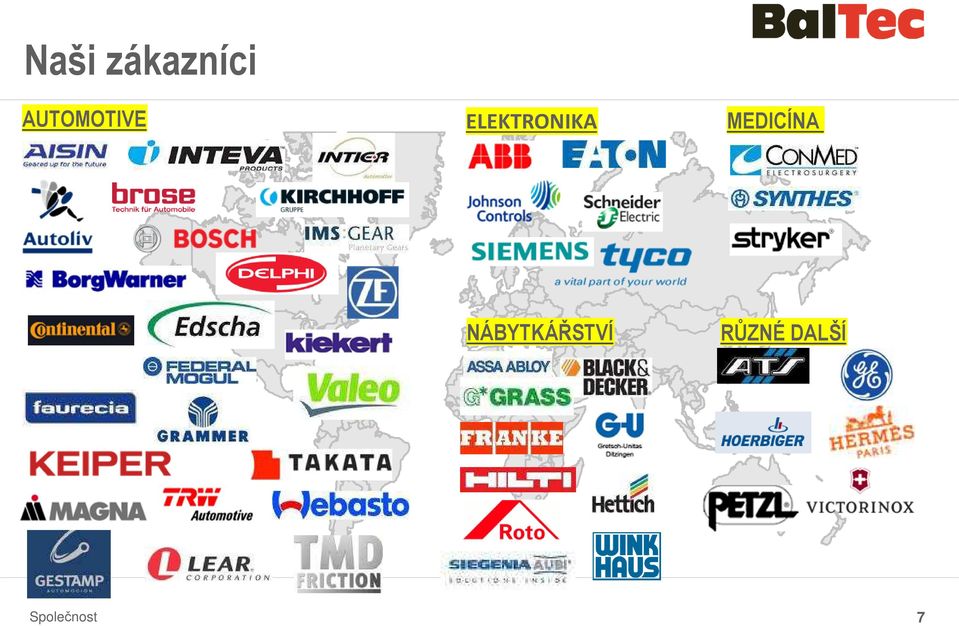

8 Naši zákazníci AUTOMOTIVE ELEKTRONIKA MEDICÍNA NÁBYTKÁŘSTVÍ RŮZNÉ DALŠÍ BalTec AG 7

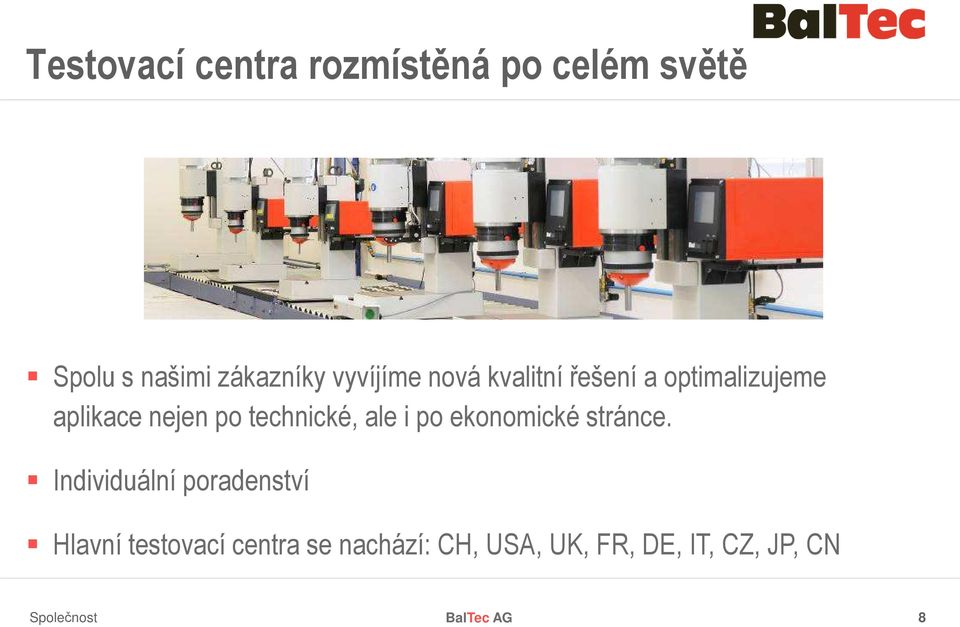

9 Testovací centra rozmístěná po celém světě Spolu s našimi zákazníky vyvíjíme nová kvalitní řešení a optimalizujeme aplikace nejen po technické, ale i po ekonomické stránce. Individuální poradenství Hlavní testovací centra se nachází: CH, USA, UK, FR, DE, IT, CZ, JP, CN BalTec AG 8

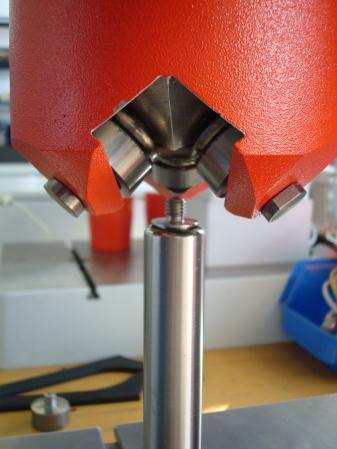

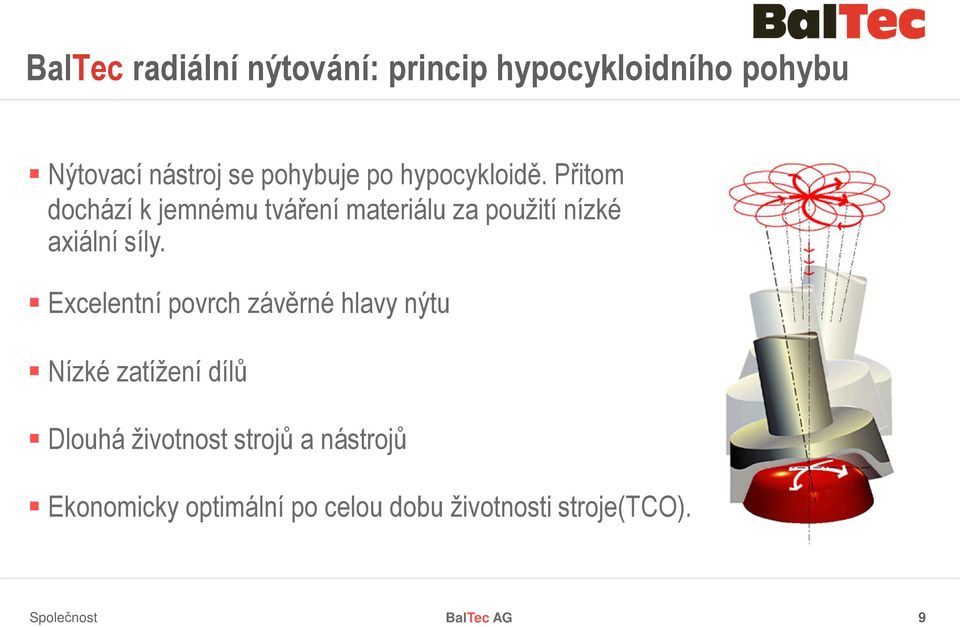

10 BalTec radiální nýtování: princip hypocykloidního pohybu Nýtovací nástroj se pohybuje po hypocykloidě. Přitom dochází k jemnému tváření materiálu za použití nízké axiální síly. Excelentní povrch závěrné hlavy nýtu Nízké zatížení dílů Dlouhá životnost strojů a nástrojů Ekonomicky optimální po celou dobu životnosti stroje(tco). BalTec AG 9

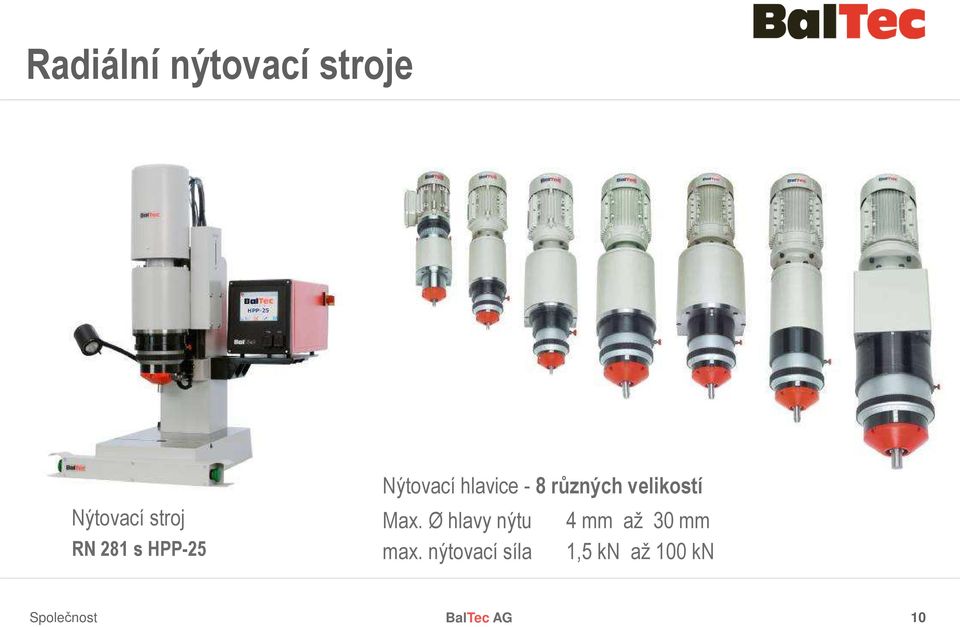

11 Radiální nýtovací stroje Nýtovací stroj RN 281 s HPP-25 Nýtovací hlavice - 8 různých velikostí Max. Ø hlavy nýtu 4 mm až 30 mm max. nýtovací síla 1,5 kn až 100 kn BalTec AG 10

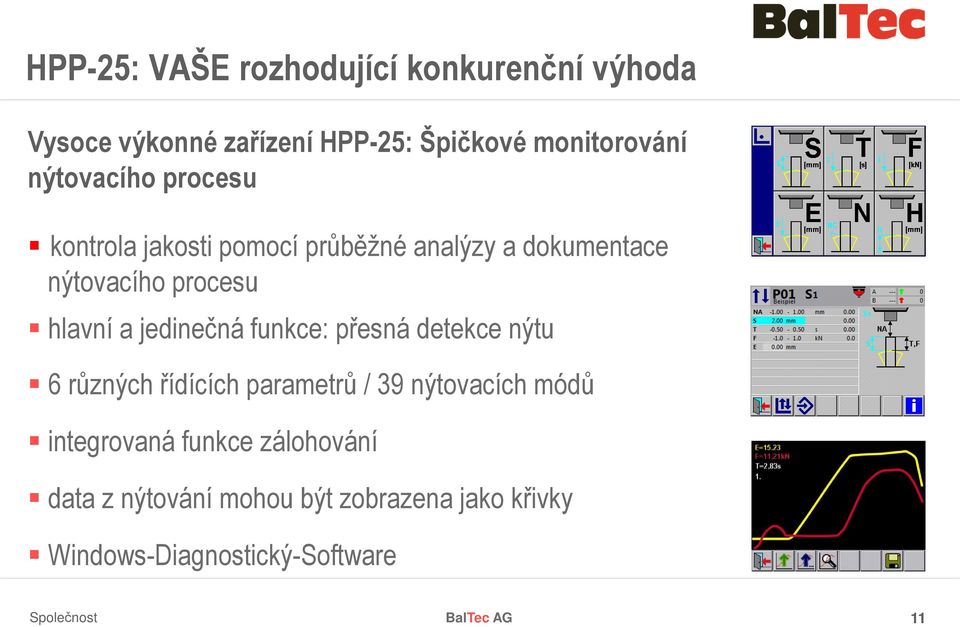

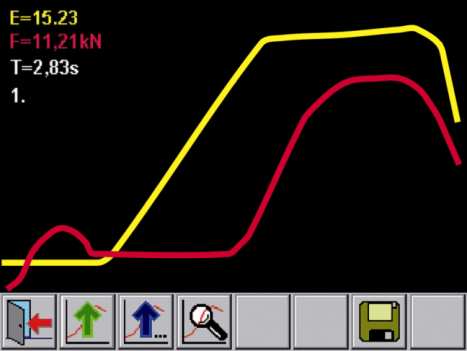

12 HPP-25: VAŠE rozhodující konkurenční výhoda Vysoce výkonné zařízení HPP-25: Špičkové monitorování nýtovacího procesu kontrola jakosti pomocí průběžné analýzy a dokumentace nýtovacího procesu hlavní a jedinečná funkce: přesná detekce nýtu 6 různých řídících parametrů / 39 nýtovacích módů integrovaná funkce zálohování data z nýtování mohou být zobrazena jako křivky Windows-Diagnostický-Software BalTec AG 11

13 CNC Koordinátový nýtovací stroj CNC-Koordinátový nýtovací stroj zdvojnásobí nebo ztrojnásobí výrobu i u malých a středních sérií. Modul 1: Elektro-pneumatická, radiální nýtovací jednotka, na sloupovém C-rámu Modul 2: Modul 1 rozšířený o souřadnicový systém 300 x 200 mm, včetně motorů, zesilovače a kabelů Modul 4 rychlý jednoduchý flexibilní Díky integrované technologii HPP-25 Modul 3: Modul 2 na základovém rámu s otočným pracovním stolem BalTec AG 12

14 Další radiální nýtovací stroje RNR s pneumatickým otočným pracovním stolem RND dvojitý nýtovací stroj RNL prodloužený zdvih RNS stojanový model s nastavitelným stolem BalTec AG 13

15 Rolovací hlava rozšířená o HPP-25 Požadovaného tvaru je dosaženo pomocí tvářecích rolen, které rotují po povrchu tvářeného materiálu. Možné aplikace: díly s velkými průměry a tenkými stěnami, u kterých při běžném nýtování dochází k vyboulení nebo zhroucení materiálu. Pro každou specifickou aplikaci je třeba určit tu nejvhodnější metodu. BalTec AG 14

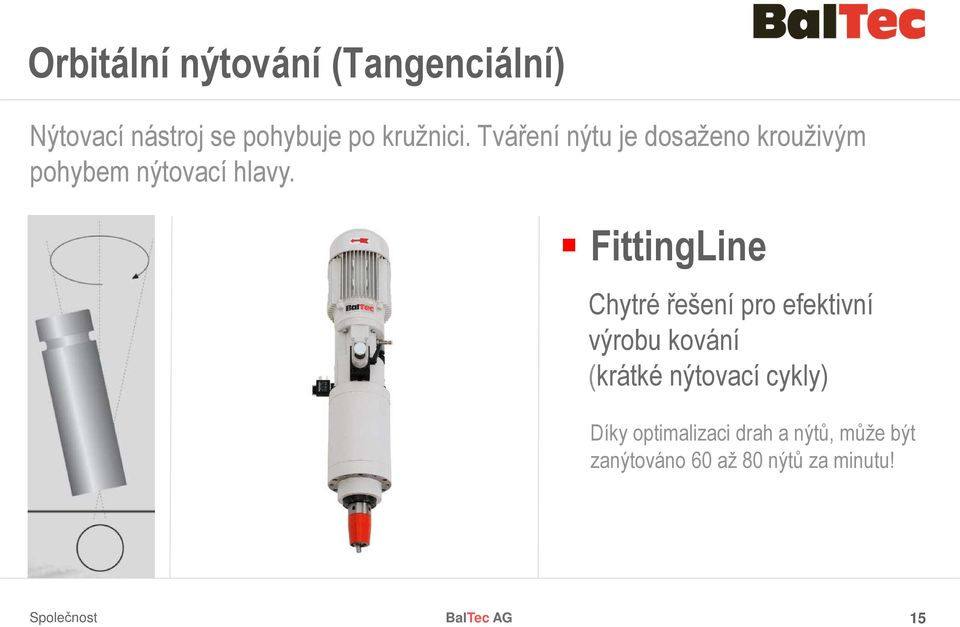

16 Orbitální nýtování (Tangenciální) Nýtovací nástroj se pohybuje po kružnici. Tváření nýtu je dosaženo krouživým pohybem nýtovací hlavy. FittingLine Chytré řešení pro efektivní výrobu kování (krátké nýtovací cykly) Díky optimalizaci drah a nýtů, může být zanýtováno 60 až 80 nýtů za minutu! BalTec AG 15

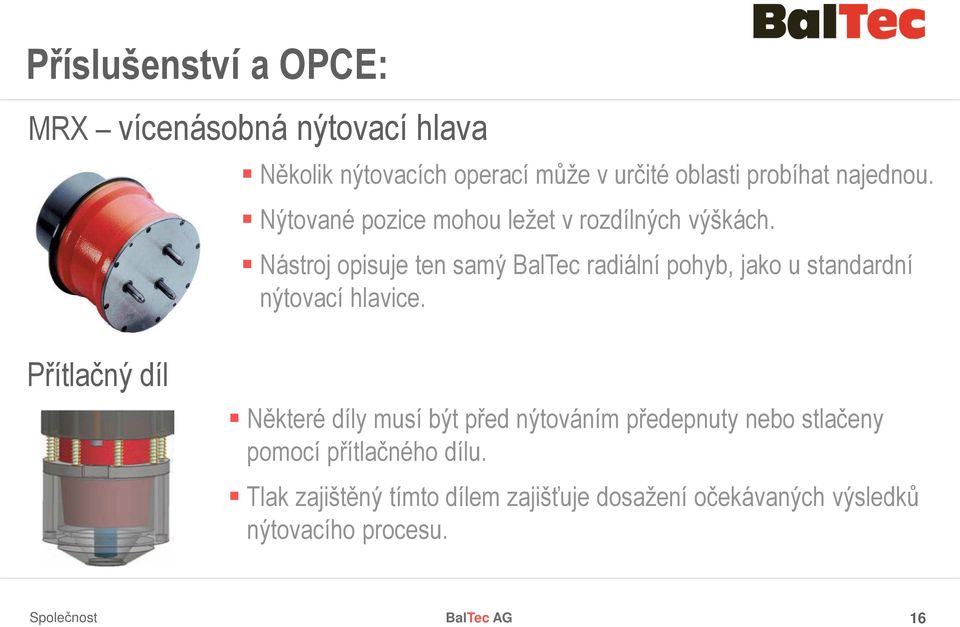

17 Příslušenství a OPCE: MRX vícenásobná nýtovací hlava Několik nýtovacích operací může v určité oblasti probíhat najednou. Nýtované pozice mohou ležet v rozdílných výškách. Nástroj opisuje ten samý BalTec radiální pohyb, jako u standardní nýtovací hlavice. Přítlačný díl Některé díly musí být před nýtováním předepnuty nebo stlačeny pomocí přítlačného dílu. Tlak zajištěný tímto dílem zajišťuje dosažení očekávaných výsledků nýtovacího procesu. BalTec AG 16

18 Příslušenství a OPCE NHE senzor odměřování nýtovacího zdvihu Posuvný stolek NHE-U; projekční měření, autokompenzace, pouze ve spojení s řízením nýtovacího procesu HPP-25 NHE-H; ke kontrole konstantní výšky závěrné hlavy, s projekčním měřením a autokompenzací, pouze ve spojení s řízením nýtovacího procesu HPP-25 NHE-E; ke kontrole konstantní výšky závěrné hlavy, také pro externí řízení Pro vkládání dílů mimo pracovní prostor nýtovacího stroje Se senzorem jako OPCE, ke kontrole zda je stolek ve správné pozici Dostupný je v manuálním nebo pneumatickém provedení BalTec AG 17

19 BalTec řízení vidlice řízení Nejlepší technologické výkony BalTec AG 18

20 Toto je BalTec: Lenkungs-Technologie durch BalTec hergestellt Lenkungs-Technologie durch BalTec hergestellt přes 44 let zkušeností Lídr v nýtovacích technologiích Celosvětový hráč Děkujeme za Vaši pozornost! BalTec AG 19
