ŠTERNBERK VÝSTAVBA KRYTÉHO BAZÉNU

Transkript

1 ŠTERNBERK VÝSTAVBA KRYTÉHO BAZÉNU

2 OBSAH 1) Příprava investičního záměru a průběh zadání zakázky 2) Koncept řešení stavby 3) Bazény, atrakce, wellness, technologie úpravny vody 4) Rozpočet nákladů

3 Příprava investičního záměru a průběh zadání zakázky zpracování architektonické studie 07/2017 zpracování studie proveditelnosti, energetického posudku... rozhodnutí zastupitelstva o zahájení projektové přípravy 05/2018 konzultace s odborníky, příprava zadávacích podmínek zadání veřejné zakázky metodikou Design & Build 04/2019 ukončení zadávacího řízení 09/2019

4 KONCEPT ŘEŠENÍ STAVBY Novostavba krytého bazénu 3podlažní objekt Včetně souvisejících technologií a vybavení Včetně parkovacího stání Včetně napojení na příslušná média DESIGN & BUILD

5 PODZEMNÍ PODLAŽÍ Na úrovni PP předpokládáme následující prostory: - Vstupní hala včetně schodiště a výtahu - Vstup zaměstnanců - Vstup pro potřeby technologie - Šatny a zázemí zaměstnanců - Umístění stavební technologie (rozvody elektro, zdroj tepla) - Umístění bazénové technologie - Obchůznost bazénových van - Sklady suchého a použitého prádla - Další technické místnosti Přesný rozsah PP bude stanoven ve vyšším stupni projektové dokumentace s ohledem na konečné prostorové nároky stavební a bazénové technologie.

6 PRVNÍ NADZEMNÍ PODLAŽÍ Na úrovni 1.NP předpokládáme následující prostory: - Vstupní hala s recepcí, pokladnou, sociálním zázemím, odpočinkovým a dětským koutem - Bufet - Bazénová hala (zasahuje i do 2.NP) - Wellness prostory - Další prostory potřebné pro fungování bazénu (úklidové/skladovací prostory atd.) Přesná dispozice 1.NP bude stanovena ve vyšším stupni projektové dokumentace s ohledem na definitivní prostorové požadavky jednotlivých místností.

7 DRUHÉ NADZEMNÍ PODLAŽÍ Na úrovni 2.NP předpokládáme následující prostory: - Diváckou galerii - Administrativní prostory - Klubovnu pro plavecký oddíl - Sociální zařízení pro potřeby klubovny a administrativy - Dílčí prostory pro stavební technologie (např. strojovna VZT) Přesná dispozice 2.NP bude stanovena ve vyšším stupni projektové dokumentace s ohledem na definitivní prostorové požadavky jednotlivých místností.

8 KONCEPCE STAVBY Stavba bude splňovat zákon č. 183/2006 Sb. a jeho prováděcí předpisy, zejména vyhlášku č. 268/2009 Sb. o technických požadavcích na stavby Veškerá technologie úpravy vody bude splňovat požadavky vyplývající z vyhlášky č. 238/2011 Sb. o stanovení hygienických požadavků na koupaliště, sauny a hygienické limity písku v pískovištích venkovních hracích ploch

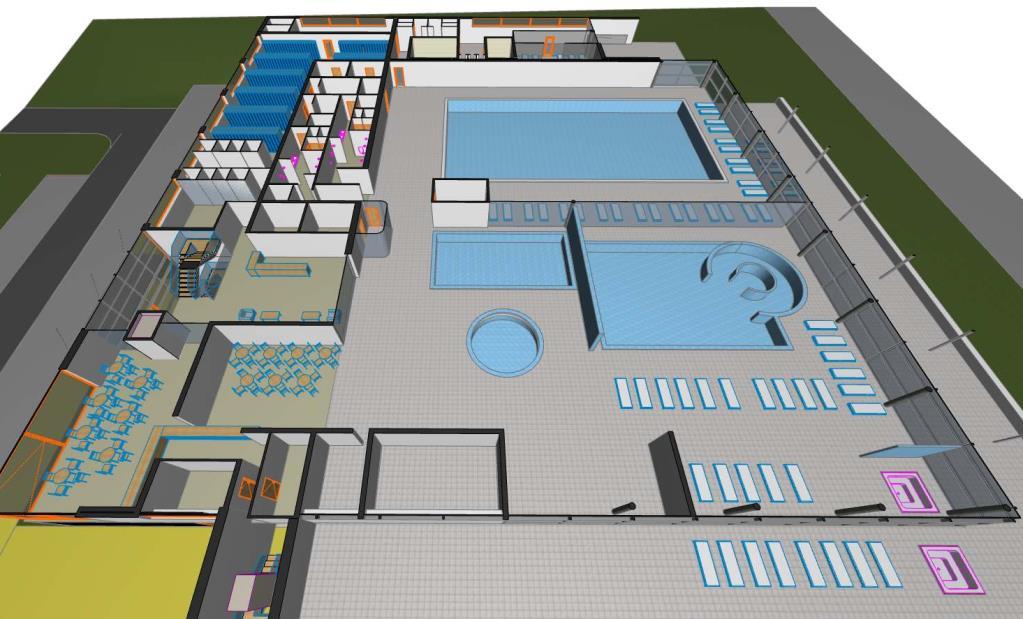

9 KONCEPT ŘEŠENÍ BAZÉNŮ, ATRAKCÍ, WELLNESS A TECHNOLOGIE Provedení bazénových těles: ŽB konstrukce s keramickým obkladem WHP typizované akrylátové výrobky Dojezd TBG Laminátová dojezdová jednotka 7 samostatných úpraven bazénové vody: Plavecký bazén Zábavný bazén Naučný/Výcvikový bazén Dětské brouzdaliště Vířivka 1 Vířivka 2 Tobogán

10 PLAVECKÝ BAZÉN Rozměr bazénu: 25 x 12,6 m Hloubka vody: 1,4 1,8 m 6 plaveckých drah Teplota: 27 C Vybavení: Startovací bloky, plavecké dráhy vč. úchytů, naviják na uložení plaveckých drah Plavecký bazén včetně bazénových prvků bude splňovat minimální požadavky pravidla FR2 pro vybavení závodiště.

11 ZÁBAVNÝ BAZÉN Rozměr bazénu: délka cca 17 m Vodní plocha: cca 113 m 2 Hloubka vody: do 1,2 m Teplota: 33 C Vybavení: Proudový kanál, houpací záliv, 2x stěnová masážní tryska, 2x vodní chrlič, 3x sedací lavice s vodní a vzduchovou masáží, 3x lůžka s vodní a vzduchovou masáží

12 NAUČNÝ/VÝCVIKOVÝ BAZÉN Rozměr bazénu: cca 10 x 6 m Vodní plocha: cca 60 m 2 Hloubka vody: 0,9 1,1 m Teplota: 33 C Vybavení: 1 vodní skluzavka s dojezdem do výcvikového bazénu

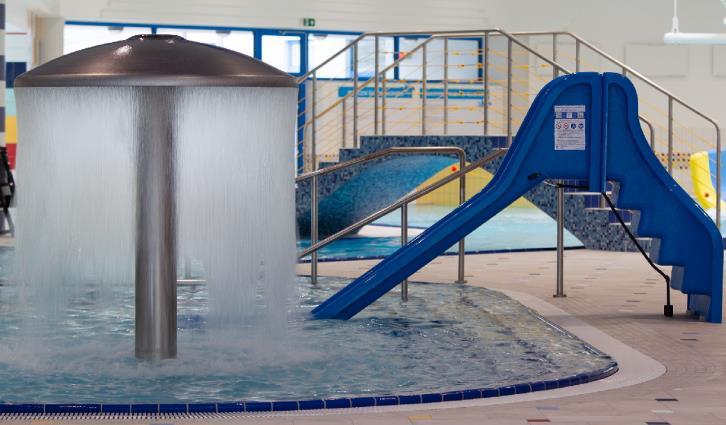

13 BROUZDALIŠTĚ Vodní plocha: do 20 m 2 Hloubka vody: 0,2 0,4 m Teplota: 33 C Vybavení: 1 vodní ježek nebo 1 vodní hřib

14 VÍŘIVÉ BAZÉNY VENKOVNÍ A VNITŘNÍ Akrylátová vířivka pro 6 osob 2ks Průměr: do 2,5 m Barevné provedení: dle vzorníku 1x osvětlení

15 TOBOGÁN Návrh včetně realizace tobogánu provede dodavatel v souladu s normou ČSN EN Barevné provedení dle výběru investora (vzorník RAL).

16 TOBOGÁN VČETNĚ DOJEZDOVÉ JEDNOTKY Délka tobogánu 90 metrů

17

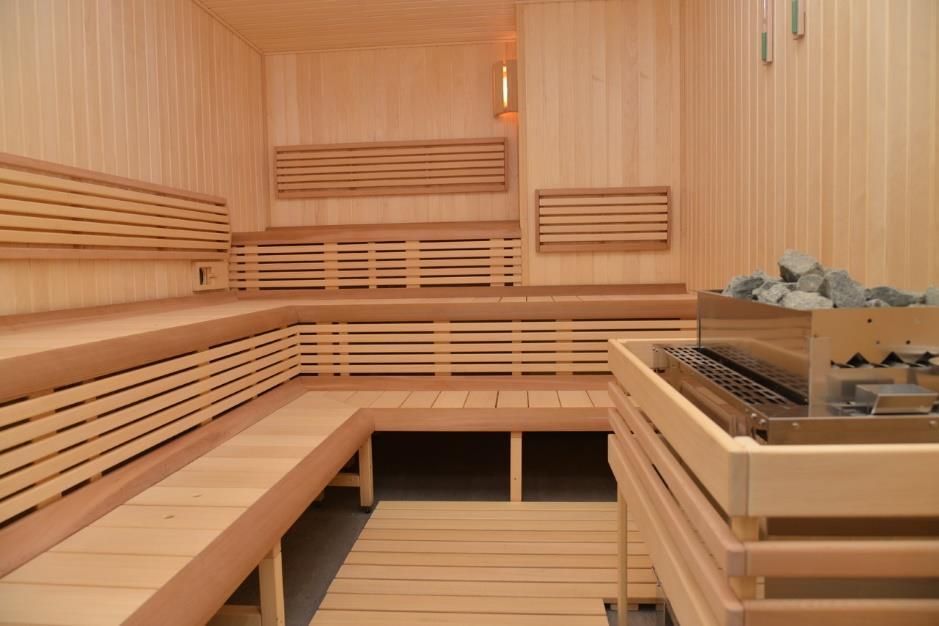

18 WELLNESS PROSTOR - FINSKÁ SAUNA Kapacita sauny min. 16 osob

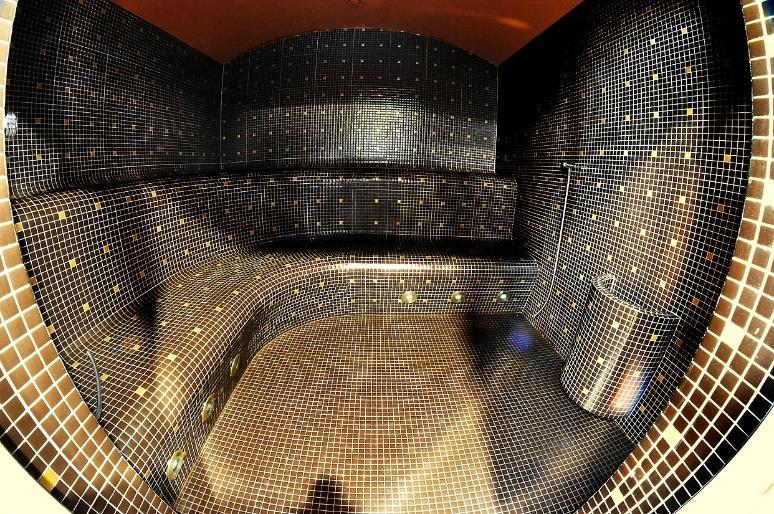

19 WELLNESS PROSTOR PÁRNÍ LÁZEŇ

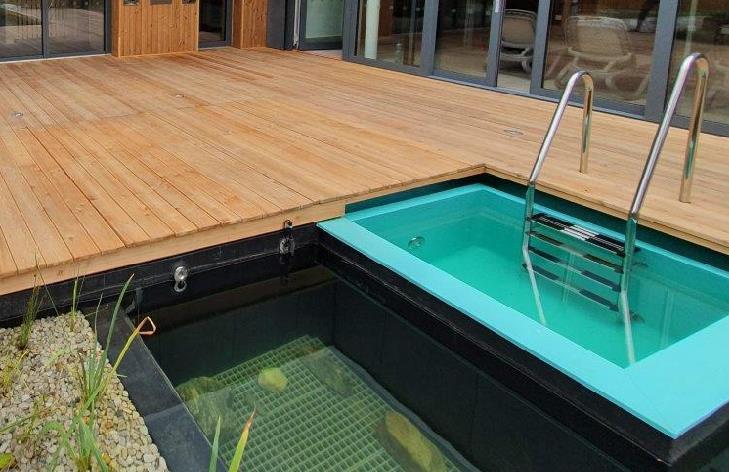

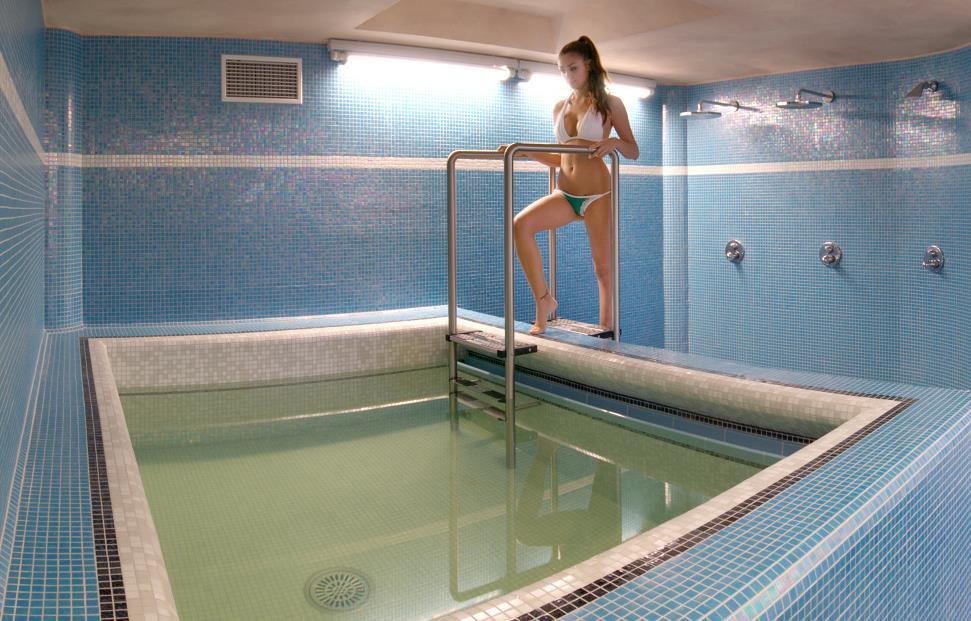

20 WELLNESS PROSTOR OCHLAZOVÁNÍ Rozsah ochlazování: - Vnitřní ochlazovací bazén - Venkovní ochlazovací bazén - 3 ochlazovací sprchy - 1 ochlazovací vědro Ochlazovací bazény budou řešeny průtočnou výměnou vody (bez samostatné úpravny vody)

21 TECHNOLOGICKÉ SCHÉMA ÚPRAVNY VODY Složení úpravny: Písková filtrace, oběhová čerpadla (min. 2ks, z toho 1x záloha), akumulační nádrž, středotlaká UV lampa, regulace dávkování ph, Cl, Redox, tepelný výměník, průtokoměr, elektrolýzní zařízení

22 BAZÉNOVÁ TECHNOLOGIE

23 ROZPOČET NÁKLADŮ PROJEKTOVÉ PRÁCE A INŽENÝRSKÁ ČINNOST PŘÍPRAVNÉ PRÁCE, INŽENÝRSKÉ OBJEKTY NOSNÉ KONSTRUKCE NENOSNÉ KONSTRUKCE TZB A ELEKTRO BAZÉNOVÁ TECHNOLOGIE, WELLNESS A TOBOGÁN 10 mil 13 mil. 30 mil. 36,2 mil. 35 mil. 30 mil. CELKEM Kč bez DPH
