2 OBSAH DOKUMENTACE: 1. Provoz 2. Technické údaje 3. Architektonické řešení 4. Konstrukční řešení 4.1 Svislé konstrukce nosné i nenosné 4.2 Vodorovné konstrukce nosné 4.3 Vodorovné konstrukce nenosné 4.4 Schodiště 4.5 Vnitřní povrchy 4.6 Výplně otvorů 4.7 Zámečnické výrobky 4.8 Truhlářské výrobky 5. Závěr

2 Vodorovné konstrukce nosné 4.3 Vodorovné konstrukce nenosné 4.

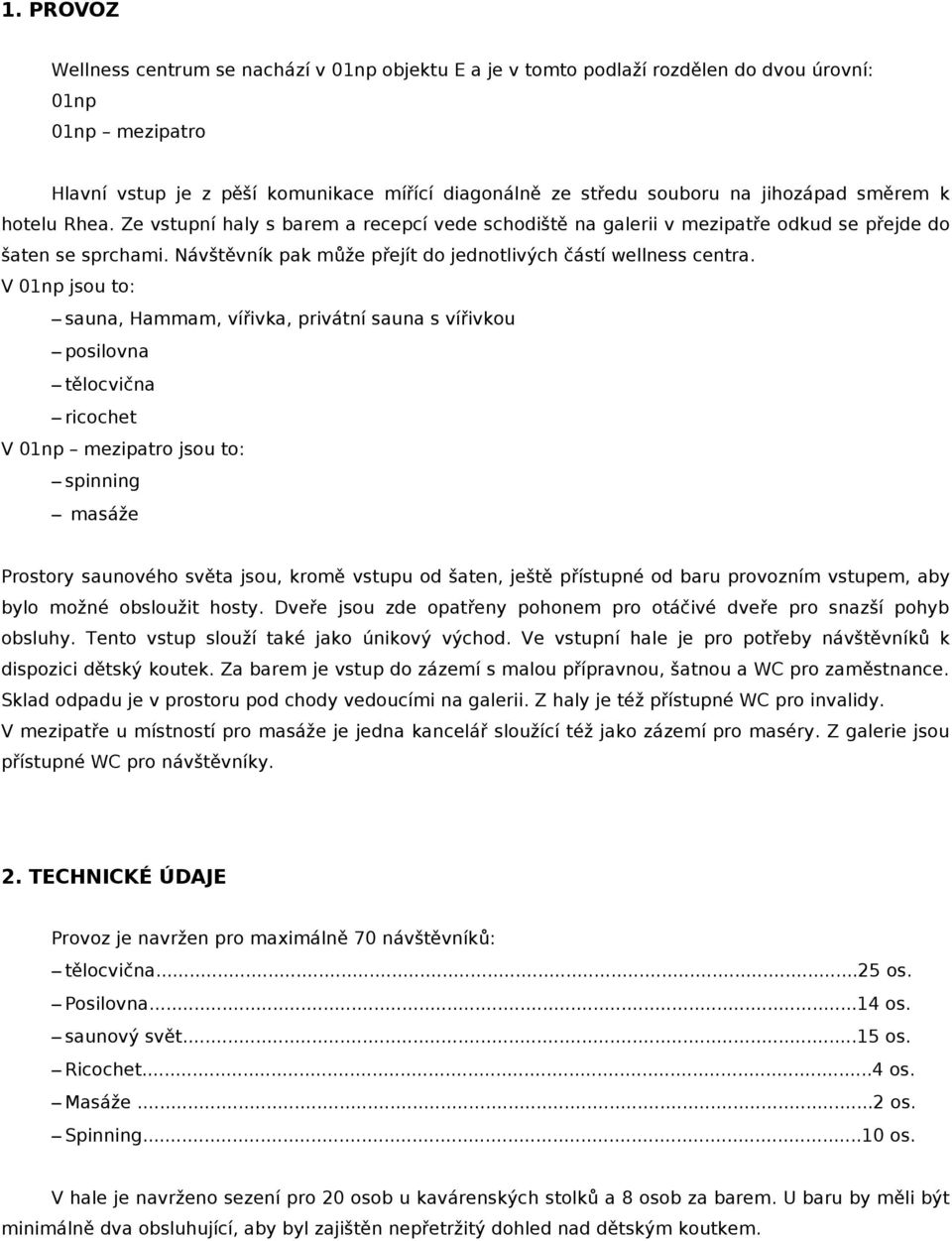

3 1. PROVOZ Wellness centrum se nachází v 01np objektu E a je v tomto podlaží rozdělen do dvou úrovní: 01np 01np mezipatro Hlavní vstup je z pěší komunikace mířící diagonálně ze středu souboru na jihozápad směrem k hotelu Rhea. Ze vstupní haly s barem a recepcí vede schodiště na galerii v mezipatře odkud se přejde do šaten se sprchami. Návštěvník pak může přejít do jednotlivých částí wellness centra. V 01np jsou to: sauna, Hammam, vířivka, privátní sauna s vířivkou posilovna tělocvična ricochet V 01np mezipatro jsou to: spinning masáže Prostory saunového světa jsou, kromě vstupu od šaten, ještě přístupné od baru provozním vstupem, aby bylo možné obsloužit hosty. Dveře jsou zde opatřeny pohonem pro otáčivé dveře pro snazší pohyb obsluhy. Tento vstup slouží také jako únikový východ. Ve vstupní hale je pro potřeby návštěvníků k dispozici dětský koutek. Za barem je vstup do zázemí s malou přípravnou, šatnou a WC pro zaměstnance. Sklad odpadu je v prostoru pod chody vedoucími na galerii. Z haly je též přístupné WC pro invalidy. V mezipatře u místností pro masáže je jedna kancelář sloužící též jako zázemí pro maséry. Z galerie jsou přístupné WC pro návštěvníky. 2. TECHNICKÉ ÚDAJE Provoz je navržen pro maximálně 70 návštěvníků: tělocvična...25 os. Posilovna...14 os. saunový svět...15 os. Ricochet...4 os. Masáže...2 os. Spinning...10 os. V hale je navrženo sezení pro 20 osob u kavárenských stolků a 8 osob za barem. U baru by měli být minimálně dva obsluhující, aby byl zajištěn nepřetržitý dohled nad dětským koutkem.

Návštěvník pak může přejít do jednotlivých částí wellness centra.

4 3. ARCHITEKTONICKÉ ŘEŠENÍ Vstupní hala by měla navozovat dojem čistoty, klidu a harmonie. Proto jsou stěny řešeny v bílé barvě a stěna za barem naproti vstupu, čelní stěna baru, stěna podél galerie a těleso dětského koutku jsou obloženy dubovou dýhou, aby prostoru dodali teplý a přírodní charakter. Vinilová podlaha v barvě světlé žuly zlepšuje akustiku prostoru a pocitově působí měkčeji než dlažba. Světlý charakter prostoru přispívá k jeho celkové prosvětlenosti. Dětský koutek je navržen jako svébytné těleso stojící v hale. Veliké otvory ve stěnách mají zajistit dostatečný dohled obsluhy nad děním uvnitř a zároveň zajišťují prosvětlení interiéru vstupní haly. Jedná se o ocelovou konstrukci opláštěnou z vnější strany deskami s dubovou dýhou a z vnitřní strany HPL deskami. Místnosti pro masáže a kancelář mají intimnější charakter, podlaha je provedena z šedivého vinilu, zařízení je z masivního dřeva. Osvětlení je zde nepřímé (aby nedocházelo k oslnění) s možností stmívání. V místnostech kolem saun se kombinují tři materiály. Kamenný a dřevěný obklad jako chladný a teplý přírodní materiál společně s keramickou dlažbou vytvářejí klidný intimní prostor s relaxační atmosférou. Ta je ještě v prostoru odpočívárny podpořena fotografií finské přírody v oblasti Aalandských ostrovů, která je provedena po celé ploše kratší stěny. Osvětlení je zde nepřímé, převážně liniové v podhledových drážkách doplněné o efektová a orientační světla u schodišťových stupňů a podlahy. Nad veřejnou vířivkou je navrženo osvětlení pomocí LED pásků v kruhové ploše. Tato plocha je ohraničena SDK límcem a zakryta průsvitným podhledem z Barisolu, takže světlo působí jednolitě. U soukromé vířivky je toto osvětlení řešeno obdobně ale v rámci podhledu. Barvu světla a jeho intenzitu lze měnit dálkovým ovládáním. Vedle veřejné vířivky je vyhřívaná odpočinková lavice obložená keramickou mozaikou. Za opěrákem lavice je opět drážka s liniovým nepřímým osvětlením. Svébytným prostorem je Hammam, který navazuje atmosféru tureckých lázní. Kombinace keram. mozaiky s geometrickým orientálním motivem a světle šedého kamene černých lavic navozuje čistou a klid. Podhled je řešen pomocí Barisolu s motivy hvězné oblohy. Obdélníkový prostor tělocvičny by mohl být problematický z hlediska dozvuku. Z tohoto důvodu jsou podél delších betonových stěn provedeny akustické předstěny z děrovaných SDK desek. Stejné desky jsou použity i u podhledových ploch a SDK příčky mezi tělocvičnou a vstupní halou. Pro optické rozšíření místnosti, ale i pro potřeby cvičících je podél pravé stěny tělocvičny navržena zrcadlová stěna. Stěny a strop budou bílé, podlaha vinilová pro sportovní účely vzor Oak Classic. 4. KONSTRUKČNÍ ŘEŠENÍ 4.1 SVISLÉ KONSTRUKCE NOSNÉ I NENOSNÉ Nosné konstrukce objektu jsou železobetonové. Vnitřní dělící příčky a předstěny v prostorách saunového světa budou vyzděny z porobetonových tvárnic tl. 75, 100, 150 mm. Ostatní příčky jsou navrženy jako lehké sádrokartonové. U SDK příček, které budou namáhány případně oslabeny

charakter. Vinilová podlaha v barvě světlé žuly zlepšuje akustiku prostoru a pocitově působí měkčeji než dlažba. Světlý charakter prostoru přispívá k jeho celkové prosvětlenosti.

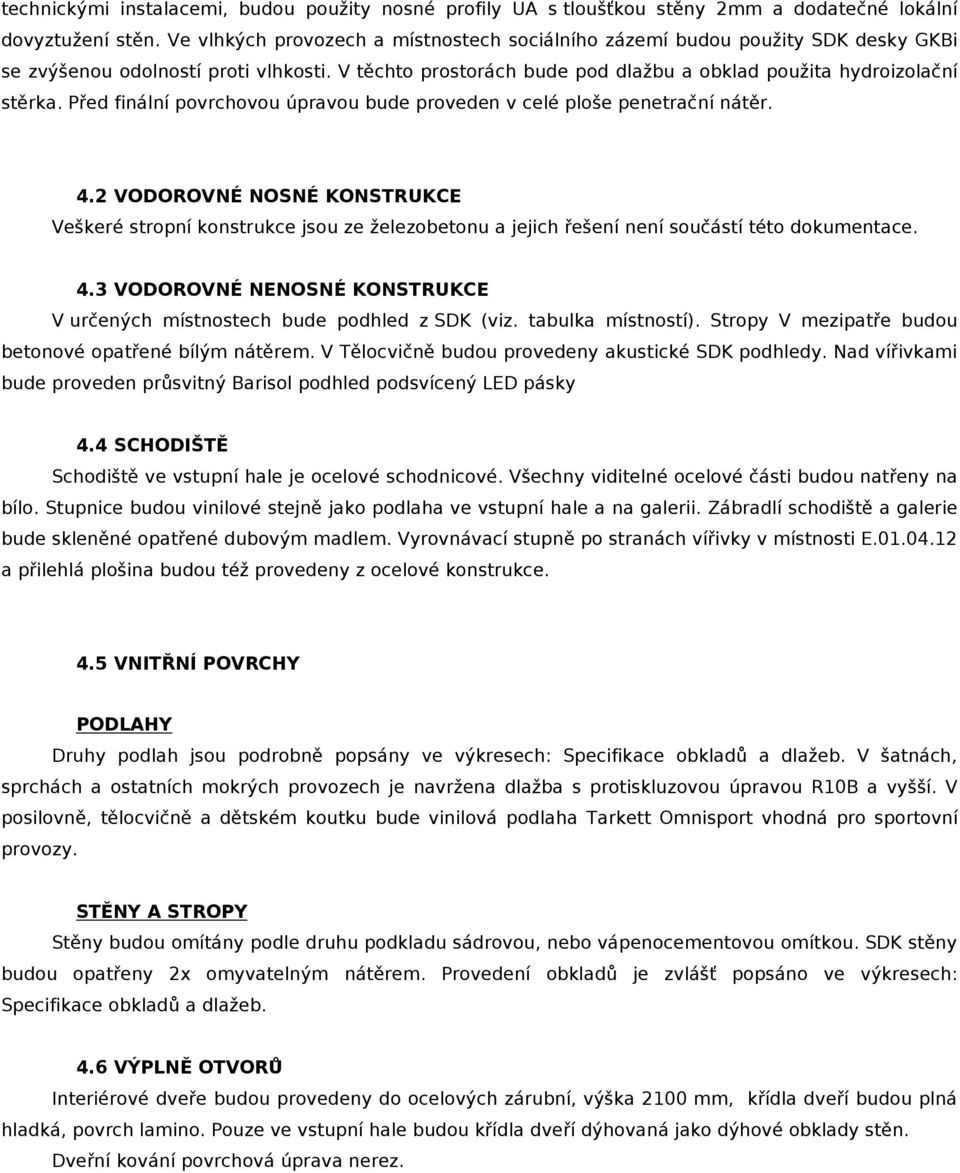

5 technickými instalacemi, budou použity nosné profily UA s tloušťkou stěny 2mm a dodatečné lokální dovyztužení stěn. Ve vlhkých provozech a místnostech sociálního zázemí budou použity SDK desky GKBi se zvýšenou odolností proti vlhkosti. V těchto prostorách bude pod dlažbu a obklad použita hydroizolační stěrka. Před finální povrchovou úpravou bude proveden v celé ploše penetrační nátěr. 4.2 VODOROVNÉ NOSNÉ KONSTRUKCE Veškeré stropní konstrukce jsou ze železobetonu a jejich řešení není součástí této dokumentace. 4.3 VODOROVNÉ NENOSNÉ KONSTRUKCE V určených místnostech bude podhled z SDK (viz. tabulka místností). Stropy V mezipatře budou betonové opatřené bílým nátěrem. V Tělocvičně budou provedeny akustické SDK podhledy. Nad vířivkami bude proveden průsvitný Barisol podhled podsvícený LED pásky 4.4 SCHODIŠTĚ Schodiště ve vstupní hale je ocelové schodnicové. Všechny viditelné ocelové části budou natřeny na bílo. Stupnice budou vinilové stejně jako podlaha ve vstupní hale a na galerii. Zábradlí schodiště a galerie bude skleněné opatřené dubovým madlem. Vyrovnávací stupně po stranách vířivky v místnosti E a přilehlá plošina budou též provedeny z ocelové konstrukce. 4.5 VNITŘNÍ POVRCHY PODLAHY Druhy podlah jsou podrobně popsány ve výkresech: Specifikace obkladů a dlažeb. V šatnách, sprchách a ostatních mokrých provozech je navržena dlažba s protiskluzovou úpravou R10B a vyšší. V posilovně, tělocvičně a dětském koutku bude vinilová podlaha Tarkett Omnisport vhodná pro sportovní provozy. STĚNY A STROPY Stěny budou omítány podle druhu podkladu sádrovou, nebo vápenocementovou omítkou. SDK stěny budou opatřeny 2x omyvatelným nátěrem. Provedení obkladů je zvlášť popsáno ve výkresech: Specifikace obkladů a dlažeb. 4.6 VÝPLNĚ OTVORŮ Interiérové dveře budou provedeny do ocelových zárubní, výška 2100 mm, křídla dveří budou plná hladká, povrch lamino. Pouze ve vstupní hale budou křídla dveří dýhovaná jako dýhové obklady stěn. Dveřní kování povrchová úprava nerez.

Před finální povrchovou úpravou bude proveden v celé ploše penetrační nátěr. 4.

6 4.7 ZÁMEČNICKÉ VÝROBKY Zámečnické výrobky budou převážně provedeny z pozinkované oceli. Zábradlí a schůdky u vířivek a ochlazovacích bazénků budou provedeny z nerezové oceli. 4.8 TRUHLÁŘSKÉ VÝROBKY V saunovém světě budou na několika místech provedeny předstěny z tepelně upraveného dřeva Thermowood Thermo-D. Dřevo musí být opatřeno ochranným nátěrem (například Owatrol Aquadeck) pro lepší odolnost. V prostoru vířivky budou provedeny dvoje dveře v rovině stěny a ze stejného materiálu, tak aby se stěnou splynuli. Budou to dveře pro přístup k technologiím a dveře pro obsluhu vedoucí do vstupní haly. Ve vstupní hale bude provedena truhlářská dýhovaná stěna podél galerie v mezipatře, stěna přecházející do pultu za barem a vnější plášť dětského koutku. V tělocvičně budou truhlářské stěny před prostory nářaďoven. 5. ZÁVĚR Veškeré konstrukce, prvky a výrobky budou provedeny a dodány v souladu s ČSN a platnými právními předpisy v ČR i EU. Tato dokumentace slouží pouze jako prováděcí dokumentace, nejedná se o dílenskou dokumentaci! Skutečné rozměry a výměry veškerých prvků, nových i stávajících konstrukcí nutno před provedením ověřit na stavbě. V případě odlišností mezi výkresovou dokumentací a skutečným stavem budovy provést konzultaci s hlavním manažerem projektu a zodpovědným projektantem! Materiálové řešení části restaurace je řešeno projektem interiéru! V Praze 08/2013 Ing.arch.Daniel Novák Ing.arch.Jakub Seifert

Dřevo musí být opatřeno ochranným nátěrem (například Owatrol Aquadeck) pro lepší odolnost.
