Podniková norma PRE a PREdi INDIKÁTOR PRŮCHODU ZKRATOVÉHO PROUDU SIGMA 2

Transkript

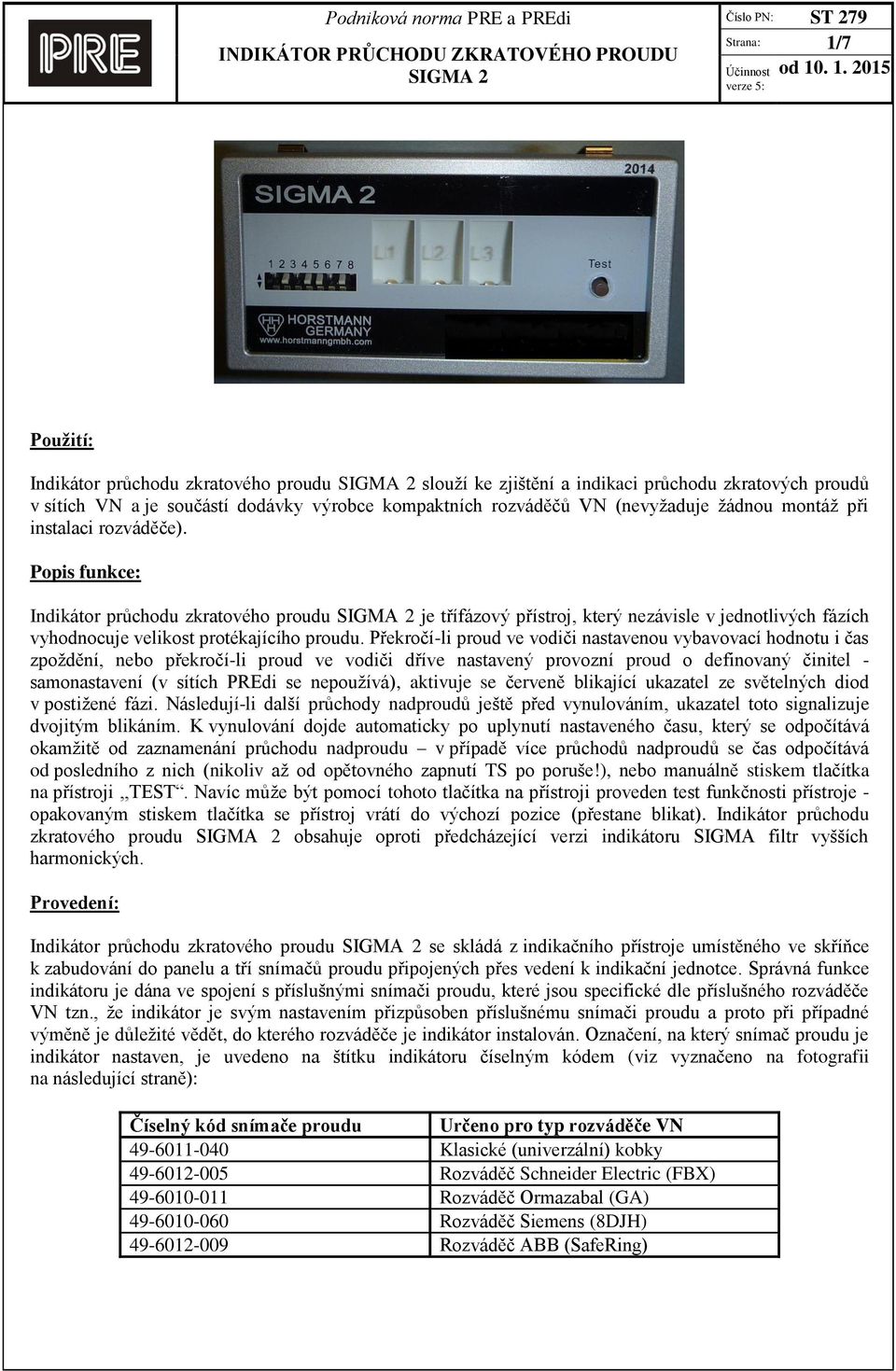

1 Strana: 1/7 Použití: Indikátor průchodu zkratového proudu slouží ke zjištění a indikaci průchodu zkratových proudů v sítích VN a je součástí dodávky výrobce kompaktních rozváděčů VN (nevyžaduje žádnou montáž při instalaci rozváděče). Popis funkce: Indikátor průchodu zkratového proudu je třífázový přístroj, který nezávisle v jednotlivých fázích vyhodnocuje velikost protékajícího proudu. Překročí-li proud ve vodiči nastavenou vybavovací hodnotu i čas zpoždění, nebo překročí-li proud ve vodiči dříve nastavený provozní proud o definovaný činitel - samonastavení (v sítích PREdi se nepoužívá), aktivuje se červeně blikající ukazatel ze světelných diod v postižené fázi. Následují-li další průchody nadproudů ještě před vynulováním, ukazatel toto signalizuje dvojitým blikáním. K vynulování dojde automaticky po uplynutí nastaveného času, který se odpočítává okamžitě od zaznamenání průchodu nadproudu v případě více průchodů nadproudů se čas odpočítává od posledního z nich (nikoliv až od opětovného zapnutí TS po poruše!), nebo manuálně stiskem tlačítka na přístroji,,test. Navíc může být pomocí tohoto tlačítka na přístroji proveden test funkčnosti přístroje - opakovaným stiskem tlačítka se přístroj vrátí do výchozí pozice (přestane blikat). Indikátor průchodu zkratového proudu obsahuje oproti předcházející verzi indikátoru SIGMA filtr vyšších harmonických. Provedení: Indikátor průchodu zkratového proudu se skládá z indikačního přístroje umístěného ve skříňce k zabudování do panelu a tří snímačů proudu připojených přes vedení k indikační jednotce. Správná funkce indikátoru je dána ve spojení s příslušnými snímači proudu, které jsou specifické dle příslušného rozváděče VN tzn., že indikátor je svým nastavením přizpůsoben příslušnému snímači proudu a proto při případné výměně je důležité vědět, do kterého rozváděče je indikátor instalován. Označení, na který snímač proudu je indikátor nastaven, je uvedeno na štítku indikátoru číselným kódem (viz vyznačeno na fotografii na následující straně): Číselný kód snímače proudu Určeno pro typ rozváděče VN Klasické (univerzální) kobky Rozváděč Schneider Electric (FBX) Rozváděč Ormazabal (GA) Rozváděč Siemens (8DJH) Rozváděč ABB (SafeRing)

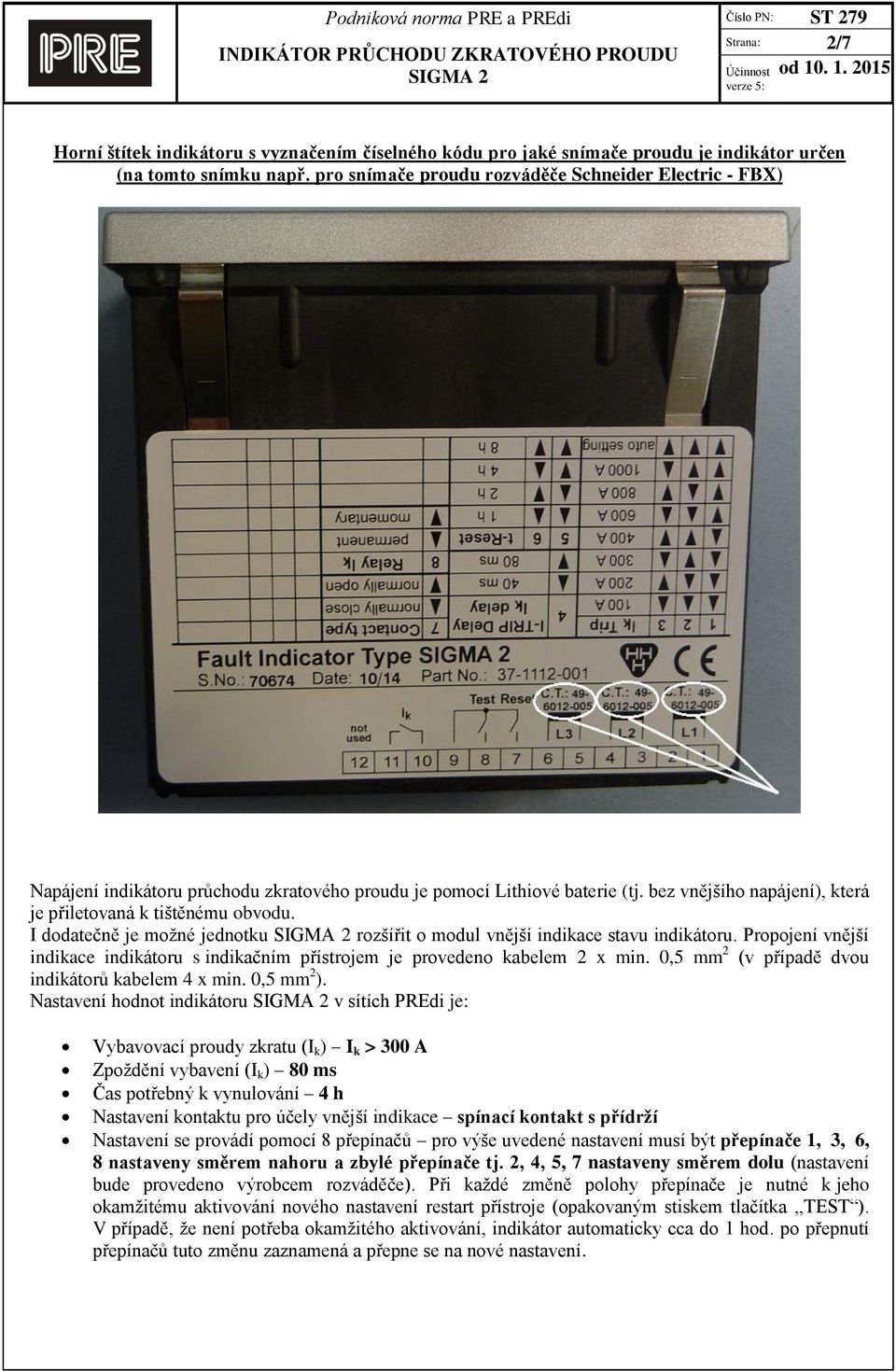

2 Strana: 2/7 Horní štítek indikátoru s vyznačením číselného kódu pro jaké snímače proudu je indikátor určen (na tomto snímku např. pro snímače proudu rozváděče Schneider Electric - FBX) Napájení indikátoru průchodu zkratového proudu je pomocí Lithiové baterie (tj. bez vnějšího napájení), která je přiletovaná k tištěnému obvodu. I dodatečně je možné jednotku rozšířit o modul vnější indikace stavu indikátoru. Propojení vnější indikace indikátoru s indikačním přístrojem je provedeno kabelem 2 x min. 0,5 mm 2 (v případě dvou indikátorů kabelem 4 x min. 0,5 mm 2 ). Nastavení hodnot indikátoru v sítích PREdi je: Vybavovací proudy zkratu (I k ) I k > 300 A Zpoždění vybavení (I k ) 80 ms Čas potřebný k vynulování 4 h Nastavení kontaktu pro účely vnější indikace spínací kontakt s přídrží Nastavení se provádí pomocí 8 přepínačů pro výše uvedené nastavení musí být přepínače 1, 3, 6, 8 nastaveny směrem nahoru a zbylé přepínače tj. 2, 4, 5, 7 nastaveny směrem dolu (nastavení bude provedeno výrobcem rozváděče). Při každé změně polohy přepínače je nutné k jeho okamžitému aktivování nového nastavení restart přístroje (opakovaným stiskem tlačítka,,test ). V případě, že není potřeba okamžitého aktivování, indikátor automaticky cca do 1 hod. po přepnutí přepínačů tuto změnu zaznamená a přepne se na nové nastavení.

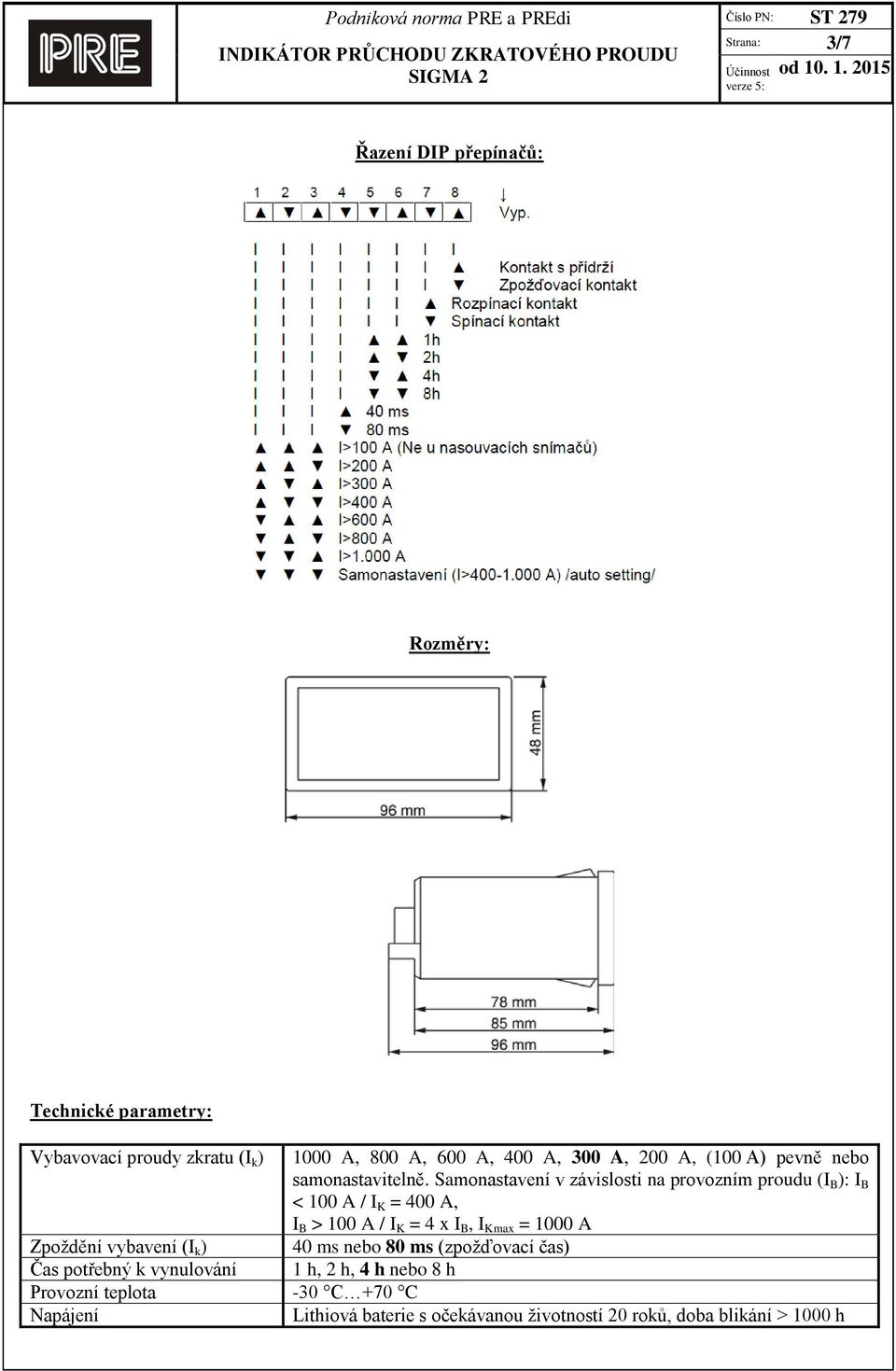

3 Strana: 3/7 Řazení DIP přepínačů: Rozměry: Technické parametry: Vybavovací proudy zkratu (I k ) 1000 A, 800 A, 600 A, 400 A, 300 A, 200 A, (100 A) pevně nebo samonastavitelně. Samonastavení v závislosti na provozním proudu (I B ): I B < 100 A / I K = 400 A, I B > 100 A / I K = 4 x I B, I Kmax = 1000 A Zpoždění vybavení (I k ) 40 ms nebo 80 ms (zpožďovací čas) Čas potřebný k vynulování 1 h, 2 h, 4 h nebo 8 h Provozní teplota -30 C +70 C Napájení Lithiová baterie s očekávanou životností 20 roků, doba blikání > 1000 h

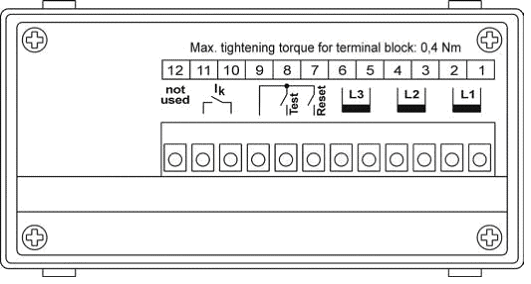

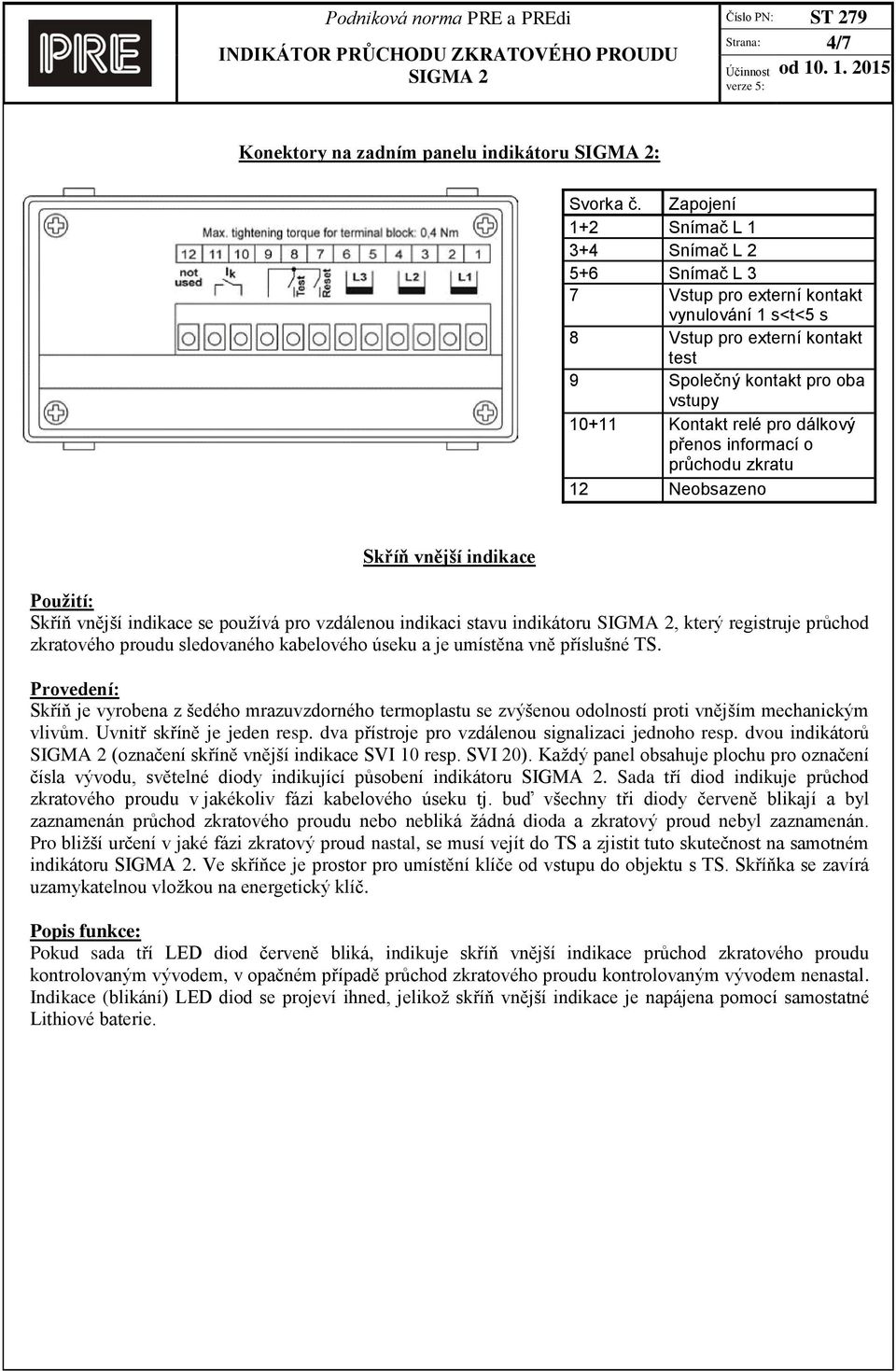

4 Strana: 4/7 Konektory na zadním panelu indikátoru : Svorka č. Zapojení 1+2 Snímač L Snímač L Snímač L 3 7 Vstup pro externí kontakt vynulování 1 s<t<5 s 8 Vstup pro externí kontakt test 9 Společný kontakt pro oba vstupy Kontakt relé pro dálkový přenos informací o průchodu zkratu 12 Neobsazeno Skříň vnější indikace Použití: Skříň vnější indikace se používá pro vzdálenou indikaci stavu indikátoru, který registruje průchod zkratového proudu sledovaného kabelového úseku a je umístěna vně příslušné TS. Provedení: Skříň je vyrobena z šedého mrazuvzdorného termoplastu se zvýšenou odolností proti vnějším mechanickým vlivům. Uvnitř skříně je jeden resp. dva přístroje pro vzdálenou signalizaci jednoho resp. dvou indikátorů (označení skříně vnější indikace SVI 10 resp. SVI 20). Každý panel obsahuje plochu pro označení čísla vývodu, světelné diody indikující působení indikátoru. Sada tří diod indikuje průchod zkratového proudu v jakékoliv fázi kabelového úseku tj. buď všechny tři diody červeně blikají a byl zaznamenán průchod zkratového proudu nebo nebliká žádná dioda a zkratový proud nebyl zaznamenán. Pro bližší určení v jaké fázi zkratový proud nastal, se musí vejít do TS a zjistit tuto skutečnost na samotném indikátoru. Ve skříňce je prostor pro umístění klíče od vstupu do objektu s TS. Skříňka se zavírá uzamykatelnou vložkou na energetický klíč. Popis funkce: Pokud sada tří LED diod červeně bliká, indikuje skříň vnější indikace průchod zkratového proudu kontrolovaným vývodem, v opačném případě průchod zkratového proudu kontrolovaným vývodem nenastal. Indikace (blikání) LED diod se projeví ihned, jelikož skříň vnější indikace je napájena pomocí samostatné Lithiové baterie.

5 Strana: 5/7 Čelní pohled zavřené skříně vnější indikace (SVI 10, SVI 20) Vnitřní pohled do skříně vnější indikace Typ SVI 10 Typ SVI 20 (s názorným označením směrů)

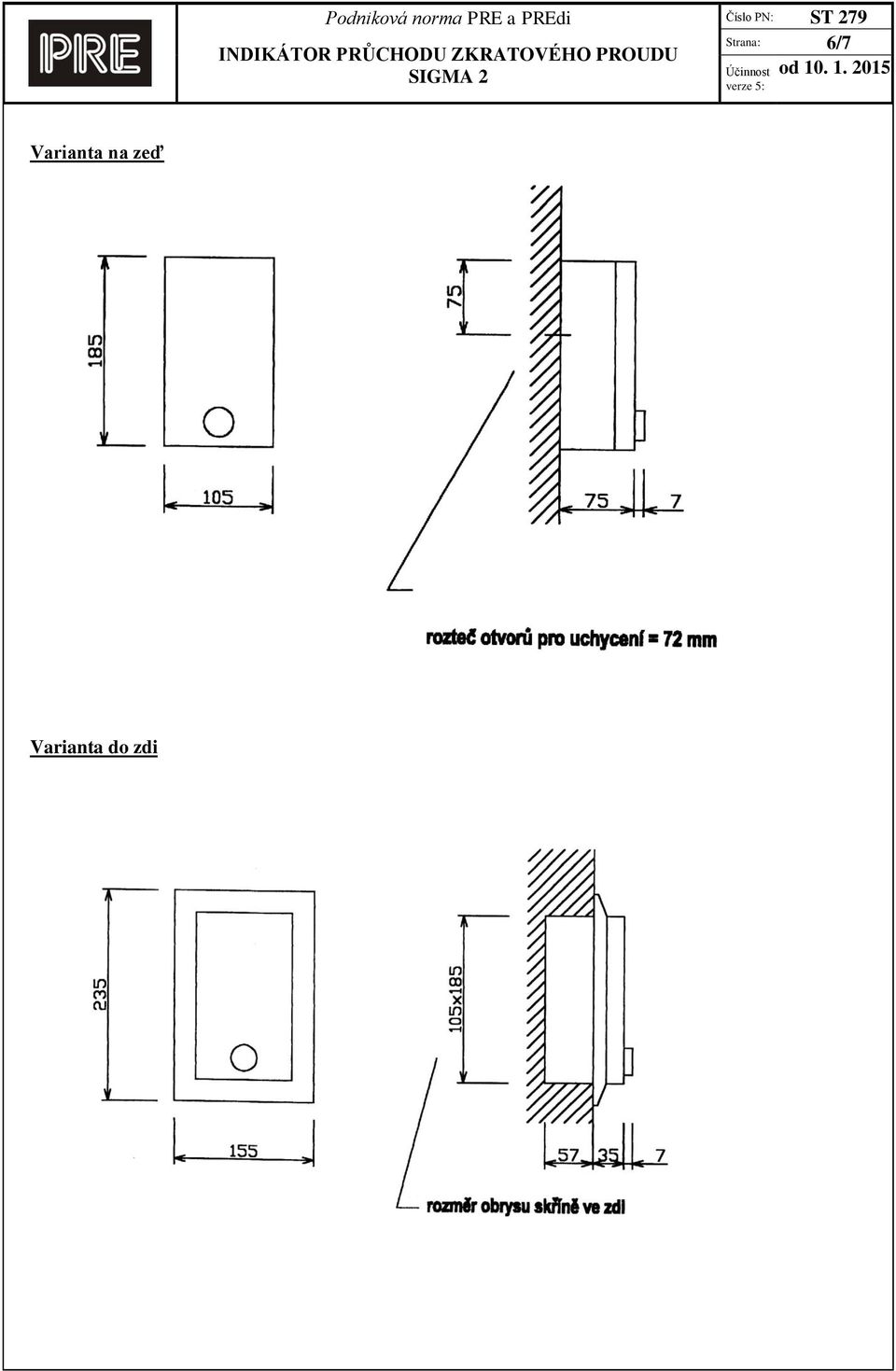

6 Strana: 6/7 Varianta na zeď Varianta do zdi

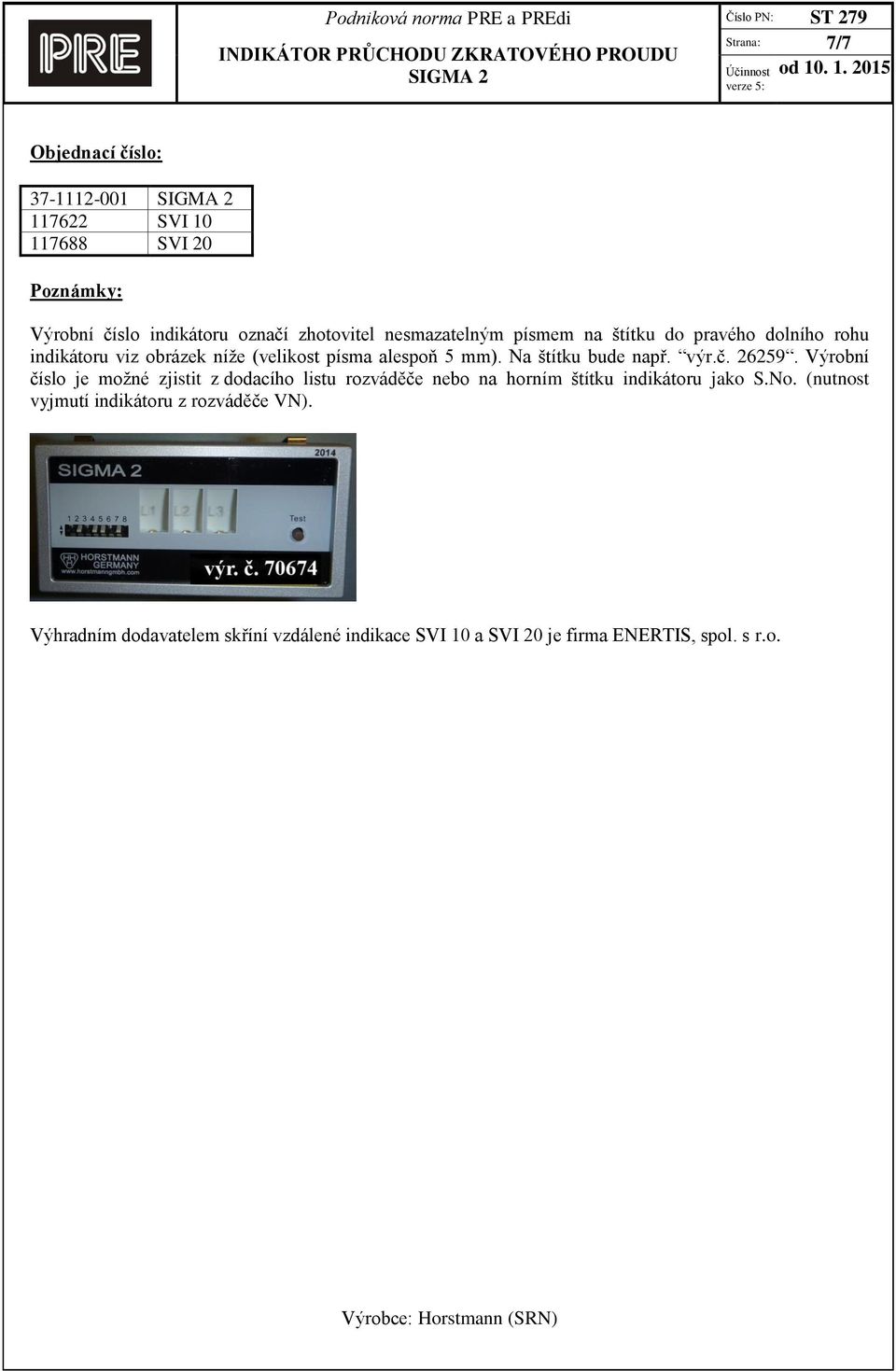

7 Strana: 7/7 Objednací číslo: SVI SVI 20 Poznámky: Výrobní číslo indikátoru označí zhotovitel nesmazatelným písmem na štítku do pravého dolního rohu indikátoru viz obrázek níže (velikost písma alespoň 5 mm). Na štítku bude např. výr.č Výrobní číslo je možné zjistit z dodacího listu rozváděče nebo na horním štítku indikátoru jako S.No. (nutnost vyjmutí indikátoru z rozváděče VN). Výhradním dodavatelem skříní vzdálené indikace SVI 10 a SVI 20 je firma ENERTIS, spol. s r.o. Výrobce: Horstmann (SRN)
